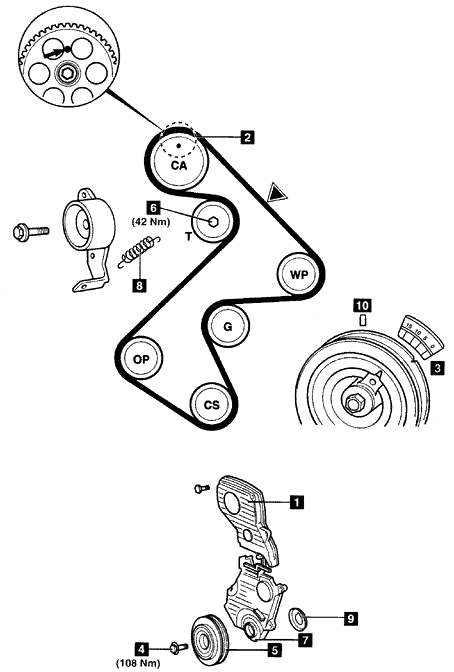

车 型:Carina Ⅱ 1.8/2.0i;Camry 1.8/2.0i;MR2 2.0 年 款:1983-1994 发动机代码:1S、1S-E、2S-E、3S-FE 拆卸 1.拆下辅助传动皮带。 2.支撑住发动机。 3.拆下
4.顺时针转动曲轴到1号气缸的上止点。确保正时标记2和3均已对齐。 5.拆卸:
6.确保正时标记2对齐。 7.拧松张紧器螺栓6。将张紧器移离皮带并稍稍拧紧螺栓。 8.拆卸:
安装 1.拆下张紧器和弹簧,检查张紧轮是否工作平稳。 2.检查张紧器弹簧8的自由长度。1S/2S:51mm。3S-FE:46mm。如有必要更换弹簧。 3.装配张紧器和弹簧。确保弹簧连接正确。 4.将张紧器推到左边并稍稍拧紧螺栓6。 5.确保正时标记2对齐。 6.装配正时皮带。确保皮带在链轮之间是张紧的。 7.安装:
8.把张紧器螺栓6拧松1/2圈。 9.顺时针转动曲轴2圈到1号气缸的上止点。 10.确保正时标记2和3均已对齐。 11.拧紧张紧器螺栓6。拧紧力矩:42牛顿米。 12.在▼处检查皮带挠曲。 13.拆下曲轴皮带轮。装配正时皮带下盖。 14.装配曲轴皮带轮5。确保曲轴皮带轮标记与正时盖上的TDC位置对齐,见图中10。 15.拧紧曲轴皮带轮螺栓4。拧紧力矩:10牛顿米。 16.按与拆卸相反的顺序安装部件。 |
|
|
