Camry 2.2 16V

车    型：Carina E 2.0i；Camry 2.2 16V

年    款：1992-2001

发动机代码：3S-FE、5S-FE

拆卸

1.拆下辅助传动皮带。

2.支撑住发动机。

3.拆下：

• 发动机支座和支架
• 正时皮带上盖1

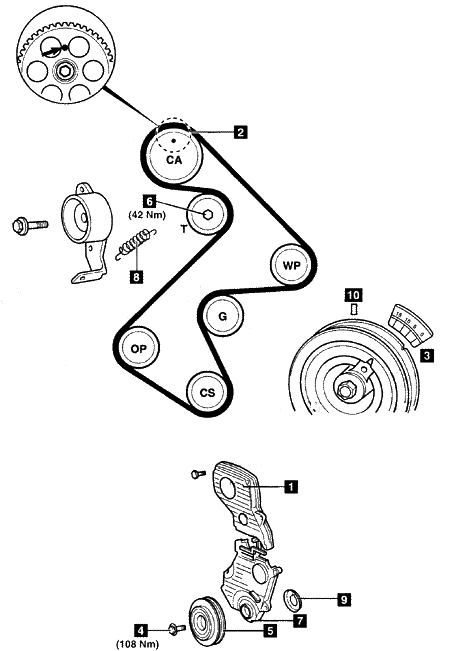

4.顺时针转动曲轴到1号气缸的上止点。确保正时标记2和3均已对齐。

5.拆卸：

• 曲轴皮带轮螺栓4
• 曲轴皮带轮5。使用工具09213-60017。

6.确保正时标记2和3均已对齐。

7.拧紧松张紧器螺栓6。将张紧器移离皮带并稍稍拧紧螺栓。

8.拆卸：

• 正时皮带下盖7
• 曲轴链轮导向垫圈9
• 正时皮带
• 张紧轮

安装

1.拆下张紧器和弹簧，检查张紧轮是否工作平稳。

2.检查张紧器弹簧8的自由长度是否为46.0mm。如有必要更换弹簧。

3.装配张紧器和弹簧。确保弹簧连接正确。

4.将张紧器推到左边并稍稍拧紧螺栓6。

5.确保正时标记2和3均已对齐。

6.装配正时皮带。确保皮带在链轮之间是张紧的。

7.安装：

• 曲轴链轮导向垫圈9
• 正时皮带下盖7
• 曲轴皮带轮5

8.把张紧器螺栓6拧松1/2圈。

9.顺时针转动曲轴2圈到1号气缸的上止点。确保正时标记2和3均已对齐。

10.慢慢顺时针转动曲轴1又7/8圈，直到曲轴皮带轮正时标记3与正时皮带下盖上上止点前45°标记对齐。

11.拧紧张紧器螺栓6。拧紧力矩：42牛顿米。

12.按与拆卸相反的顺序安装部件。

13.拧紧曲轴皮带轮螺栓4。拧紧力矩：108牛顿米。
