Camry 3.0  24V

车    型：Camry 3.0 V6

年    款：1991-1996

发动机代码：3VZ-FE

拆卸

1.举升并支撑住汽车前部。

2.支撑住发动机的前部。

3.拆卸：

• 辅助传动皮带
• 发动机支座
• 正时皮带上盖
• 右发动机支座支架

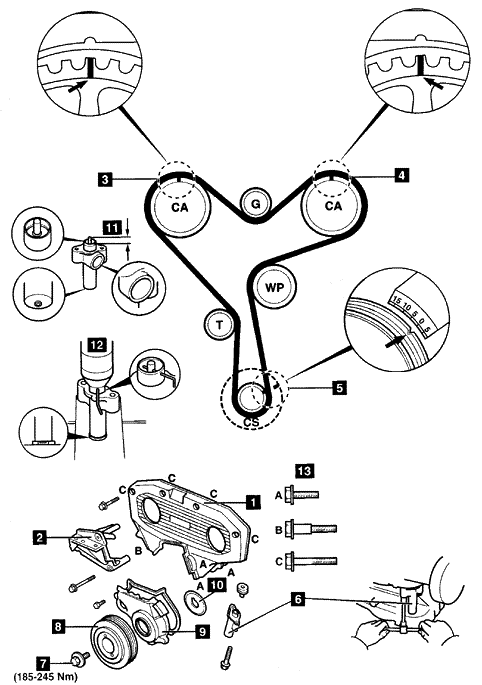

4.顺时针转动曲轴到1号气缸的上止点。确保正时标记3、4、5均已对齐。

5.从发动机前部下面拆下自动张紧装置6。

6.拆卸：

• 曲轴皮带轮螺栓
• 曲轴皮带轮8。使用09213-60017号工具。
• 正时皮带下盖9
• 曲轴链轮导向垫圈10

注意：如果要重复使用皮带，检查定位标记是否可见。如果不可见：用粉笔对照链轮上的标记来标记正时皮带。

7.顺时针微微转动后凸轮轴链轮以解除皮带上的张力。

8.拆下正时皮带。

安装

注意：在安装皮带以前确保发动机处于冷态。注意对齐标记。

1.检查张紧轮和导轮是否工作平稳。

2.检查张紧器体是否泄漏或损坏。如有必要进行更换。

3.当将推杆推向一个坚硬表面时，检查推杆是否不移动。如有必要进行更换。

4.检查推杆突出部分是否为10.0-10.5mm，见图中11。如有必要，进行更换。

5.确保正时标记3、4、5均已对齐。

6.安装：

• 正时皮带
• 曲轴链轮导向垫圈10

7.暂时装配正时皮带下盖和曲轴皮带轮。

8.慢慢将推杆压入张紧器体内，直到孔对齐。使用压力机。

注意：使用压力机时，用一个合适的垫圈保护张紧器体端部螺钉，见图中12。

9.用一个1.5mm的内六角扳手穿过张紧器体内的孔来固定推杆。

10.装配防尘盖。

11.安装自动张紧装置。拧紧螺栓到26牛顿米。

12.从张紧器体拆下内六角扳手来释放推杆。

13.顺时针转动曲轴两圈到1号气缸的上止点。

14.确保正时标记3、4、5均已对齐。

15.拆下曲轴皮带轮和正时皮带下盖。

16.安装：

• 带新密封的正时皮带下盖
• 曲轴皮带轮8
• 曲轴皮带轮螺栓7。拧紧力矩185-245牛顿米。

17.按与拆卸相反的顺序安装部件。

注意：正时皮带上盖螺栓13必须被装配进正确位置。
