Camry 3.0 24V

车    型：Camry 3.0 V6 24V

年    款：1996-2001

发动机代码：1MZ-FE

拆卸

1.举升并支撑住汽车前部。

2.支撑住发动机。

3.拆卸：

• 右前轮
• 右内翼子板
• 辅助传动皮带
• 右发动机支座
• 交流发电机支架1
• 曲轴螺栓2。使用工具09213-54015。
• 曲轴皮带轮3。使用工具09950-50010。
• 正时皮带盖4和5
• 发动机支座支架6
• 曲轴链轮导向垫圈7

4.暂时装配曲轴螺栓2。

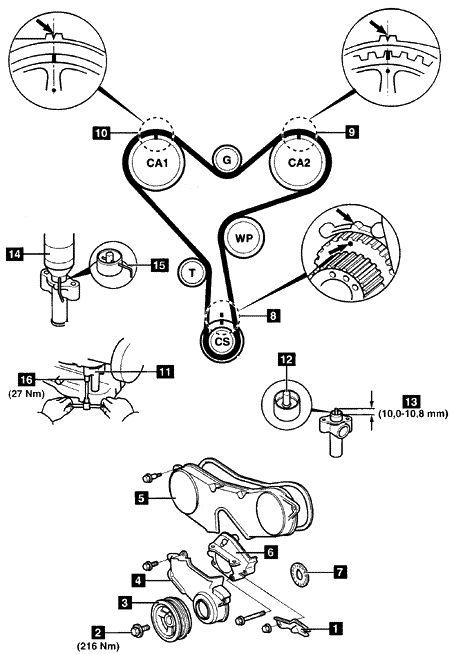

5.顺时针转动曲轴到1号气缸的上止点。确保正时标记8、9、10均已对齐。

6.从发动机前部下面拆下自动张紧装置和防尘盖。

7.拆下正时皮带。

注意：如果重复使用皮带，检查定位标记是否可见。如果不可见：参照链轮上的标记用粉笔标记皮带。

安装

注意：安装皮带以前确保发动机处于冷态。察看对齐标记。

1.检查张紧轮和导轮是否工作平稳。如有必要进行更换。

2.检查张紧器体是否泄漏或损坏。如有必要进行更换。

3.当将推杆推向一个坚硬表面时，检查推杆是否不动，见图中12。如有必要进行更换。

4.检查推杆突出部分13是否为10.0-10.8mm。如有必要进行更换。

5.确保正时标记8、9、10均已对齐。

6.从曲轴链轮开始，逆时针方向装配正时皮带。确保皮带在链轮之间是张紧的。

7.慢慢将推杆压缩进入张紧器体，直到孔对齐，见图中14。使用压力机。

8.用1.27mm的内六角扳手穿过张紧器体内的孔来固定推杆，见图中15。

9.安装自动张紧装置11。装配防尘盖。均匀地把螺栓16拧紧到27牛顿米。

10.从张紧器拆下内六角扳手以释放推杆，见图中15。

11.顺时针慢慢转动曲轴两圈到1号气缸的上止点。确保正时标记8、9、10均已对齐。

12.拆下曲轴螺栓2。

13.按与拆卸相反的顺序安装部件。

14.拧紧曲轴螺栓2。拧紧力矩：216牛顿米。
