进口汽车>>正时皮带拆装及正时图>>丰田 |
4-Runner 3.0 V6 |
|
TOTOYA
车 型:4-Runner 3.0 V6 年 款:1989-1996 发动机代码:3VZ-E 拆卸 1.排空冷却液。 2.拆下顶部软管和出口管。 3.拆卸:

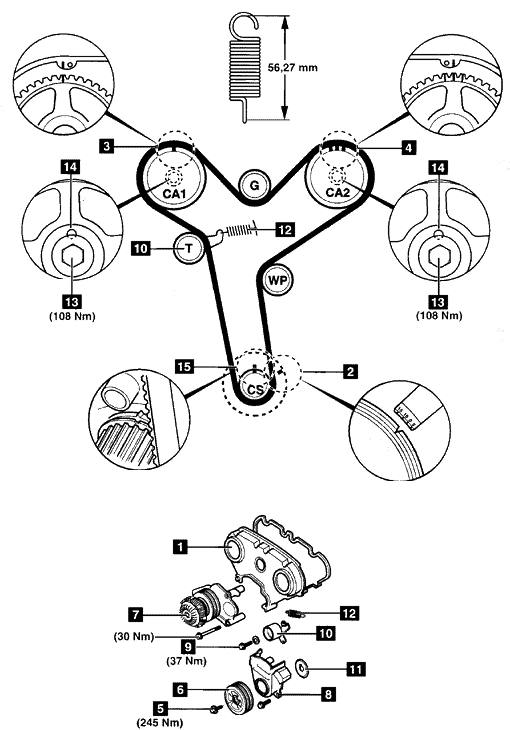

注意:拆卸以前标记冷却风扇与粘液联轴器相对的位置。 4.顺时针转动曲轴到1号气缸的上止点。确保正时标记2、3、4均已对齐。 5.拆卸:
6.拧松张紧器螺栓9。将张紧器10移离皮带。稍稍拧紧螺栓。 7.拆卸:
注意:如果要重复使用皮带,用粉笔在皮带上标记旋转的方向。 安装 1.检查张紧轮和导轮是否工作平稳。 2.拧松张紧器螺栓9。拆下张紧器弹簧12。 3.检查张紧器弹簧的自由长度是否为56.27mm。如有必要进行更换。 4.装配张紧器弹簧。克服弹簧张力推张紧器。稍稍拧紧螺栓9。 5.从凸轮轴链轮拆下螺栓13。 6.从凸轮轴链轮拆下定位销14。 注意:不转动凸轮轴。定位销孔应当保持在12点钟的位置,见图中14。 7.将螺栓13装配到曲轴链轮。确保螺栓头不触到链轮,且链轮能自由转动。 8.确保正时标记3、4、15均已对齐。 9.从凸轮轴链轮开始装配正时皮带。确保皮带在链轮之间是张紧的。 10.暂时装配曲轴皮带轮螺栓5。 11.拧松张紧器螺栓9。使张紧器工作。 12.顺时针慢慢转动曲轴两圈到1号气缸的上止点。 13.确保正时标记3、4、15均已对齐。 14.拧紧张紧器螺栓9。拧紧力矩:37牛顿米。 15.从凸轮轴链轮拆下螺栓13。检查定位销孔是否对齐并插入定位销14。 16.将螺栓装配到凸轮轴链轮13。拧紧力矩:108牛顿米。 17.拆下曲轴皮带轮螺栓。 18.装配曲轴链轮导向垫圈11。 19.安装:
20.安装粘液联轴器和支架。螺栓拧紧到30牛顿米。 21.按与拆卸相反的顺序安装部件。 22.重新加注冷却系统。 |
|
|
