Landcruiser Colorado 3.4 V6

车    型：Landcruiser Colorado 3.4 V6

年    款：1996-2001

发动机代码：5VZ-FE

拆卸

1.排空冷却液。

2.拆卸：

• 顶部散热器软管
• 辅助传动皮带
• 冷却风扇和粘液联轴器
• 量油尺和油尺套管

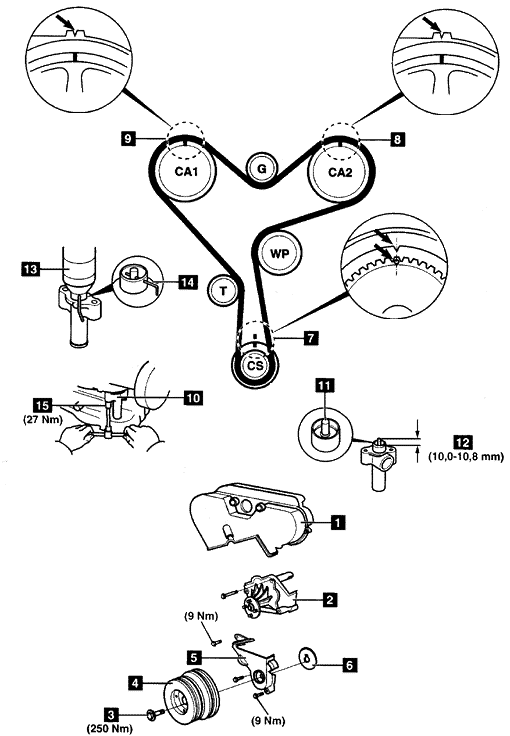

• 正时皮带上盖1
• 冷却风扇支架2
• 曲轴螺栓3。使用工具09950-54015。
• 曲轴皮带轮4。使用工具09950-50010。
• 正时皮带下盖5
• 曲轴链轮导向垫圈6

3.暂时装配曲轴螺栓3。

4.顺时针转动曲轴到1号气缸的上止点。确保正时标记7、8、9均已对齐。

5.从发动机前部下面拆下自动张紧装置和防尘盖。

6.拆下正时皮带。

注意：如果要重复使用皮带，检查定位标记是否可见。如果不可见：参照链轮上的标记用粉笔标记正时皮带。

安装

注意：安装皮带以前确保发动机处于冷态。察看对齐标记。

1.检查张紧轮和导轮是否工作平稳。如有必要进行更换。

2.检查张紧器体10是否泄漏或损坏。如有必要进行更换。

3.当将推杆推向一坚硬的表面时，检查推杆是否不动，见图中11。如有必要进行更换。

4.检查推杆突出部分12是否为10.0-10.8mm。如有必要进行更换。

5.确保正时标记7、8、9均已对齐。

6.按下列顺序装配正时皮带：

• 凸轮轴链轮(CA2)
• 导向皮带轮
• 凸轮轴链轮(CA1)
• 水泵皮带轮
• 曲轴链轮
• 张紧轮

注意：确保皮带在链轮之间是张紧的。

7.慢慢将推杆压入张紧器体，直到孔对齐。使用压力机。

8.用1.27mm的内六角扳手14穿过张紧器体的孔来固定推杆13。

9.安装自动张紧装置10。装配防尘盖。将螺栓15均匀地拧紧到27牛顿米。

10.从张紧器体拆下内六角扳手来释放推杆。

11.顺时针慢慢转动曲轴两圈到1号气缸的上止点。确保正时标记7、8、9均已对齐。

12.拆下曲轴螺栓3。

13.按与拆卸相反的顺序安装部件。

14.拧紧曲轴螺栓3。拧紧力矩：250牛顿米。

15.重新加注冷却系统。
