进口汽车>>正时皮带拆装及正时图>>丰田 |
Corolla D |
|
TOYOTA
车 型:Corolla D;Carina Ⅱ D;Carina E D/TD;Camry Turbo D; Avensis 2.0 TD;Lite-Ace D 年 款:1984-1999 发动机代码:1C、1C-T、2C、2C-T、2C-E、2C-TE 拆卸 1.拆卸:

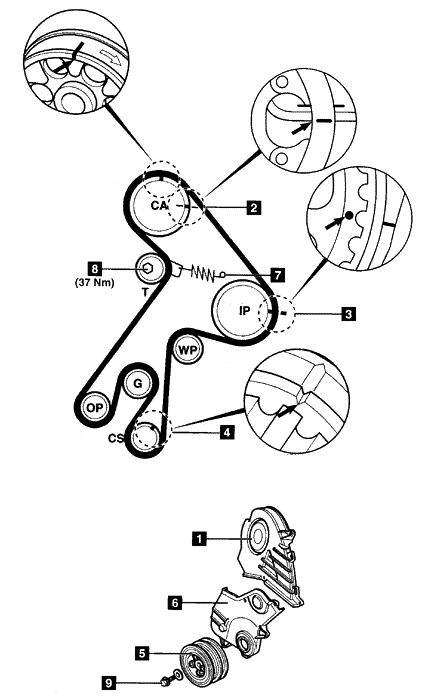

2.顺时针转动曲轴,直到正时标记2和3均已对齐。 3.拆卸:
4.确保正时标记4对齐。 5.支撑住发动机(前轮驱动) 6.拆卸:
7.拧松张紧器螺栓8。 8.拆下正时皮带。 安装 1.检查张紧器弹簧的自由长度是否为51.93mm。如有必要,进行更换。 2.确保正时标记2和3均已对齐。 3.装配正时皮带。 注意:确保皮带上的标号/字母能从发动机后部读到。 4.装配张紧器弹簧。 5.顺时针转动曲轴两圈,直到正时标记2和3均已对齐。 6.拧紧张紧器螺栓。拧紧力矩:37牛顿米。 7.按与拆卸相反的顺序安装部件。 8.拧紧曲轴皮带轮螺栓9:
|
|
|
