进口汽车>>正时皮带拆装及正时图>>丰田 |
Corolla 1.9 D |
|
TOYOTA
车 型:Corolla 1.9 D 年 款:1999-2000 发动机代码:1WZ 拆卸 1.举升并支撑住汽车前部。 2.拆卸:
3.支撑住发动机。 4.拆卸:

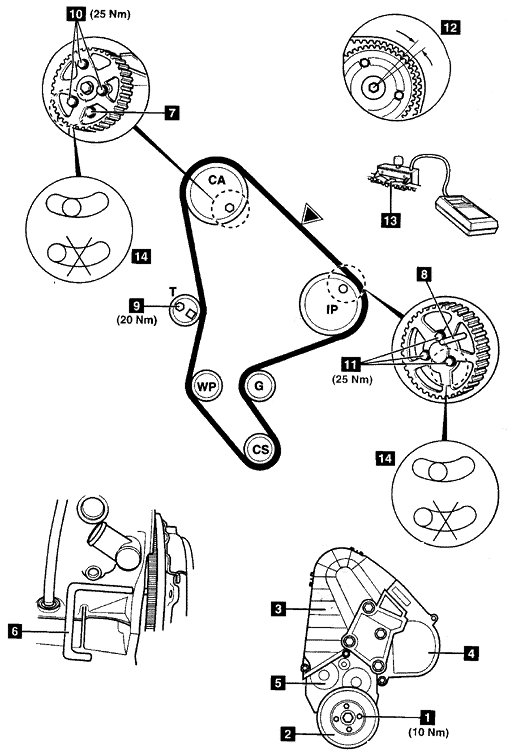

5.顺时针转动曲轴到设定位置。 6.在飞轮内插入正时销6。工具号OUT0000127。 7.在凸轮轴链轮内插入M8×1.25mm×50mm的螺栓7。 8.将5.5mm的钻头8插入喷油泵内。 9.拧松张紧器螺栓9。 10.顺时针将张紧轮转离皮带。使用工具OUT0000133。 11.稍稍拧紧张紧器螺栓9。 12.拆下正时皮带。 安装 1.确保正时销6定位正确。 2.确保5.5mm钻头8在喷油泵内定位正确。 3.确保凸轮轴链轮螺栓7锁紧。 4.拧松凸轮轴链轮螺栓10。用手拧紧螺栓,然后拧松1/6圈。 5.在槽孔内顺时针充分转动凸轮轴链轮。 6.拧松喷油泵链轮螺栓11。用手拧紧螺栓,然后拧松1/6圈。 7.在槽孔内顺时针充分转动喷油泵链轮。 注意:链轮应当在轻微的阻力下转动。 8.将正时皮带装配到曲轴链轮。 9.按逆时针方向装配正时皮带。确保皮带在链轮之间是张紧的。 10.将皮带放置在喷油泵链轮齿上。通过逆时针稍微转动链轮来啮合皮带齿。 11.将皮带放置在凸轮轴链轮齿上。通过逆时针稍微转动链轮来啮合皮带齿。 注意:链轮的角位移应大于一个齿的间距12。 12.将皮带装配到水泵链轮和张紧轮。 13.在皮带▼处附装一个张力计13。工具号OUT0000016。 14.拧松张紧器螺栓9。 15.逆时针转动张紧轮,直到张力计显示106±2 SEEM单位。使用OUT0000133号工具。 16.拧紧张紧器螺栓9。拧紧力矩:20牛顿米。 17.拆下张力计13。 18.确保螺栓不在链轮槽孔端部,见图中14。 19.如果必要:重复安装程序。 20.拧紧凸轮轴链轮螺栓10和喷油泵链轮螺栓 11。拧紧力矩:25牛顿米。 21.拆卸:
22.顺时针转动曲轴8圈到设定位置。 注意:不要使曲轴逆时针转动。 23.在凸轮轴链轮内插入锁紧螺栓7。 24.将5.5mm钻头8插入喷油泵内。 25.插入正时销6。 26.拧松凸轮轴链轮螺栓10。用手拧紧螺栓,然后拧松1/6圈。 27.拧松喷油泵链轮螺栓11。用手拧紧螺栓,然后拧松1/6圈。 28.拧松张紧器螺栓以解除皮带张力。 30.逆时针转动张紧轮,直到张力计显示42±2 SEEM单位。使用工具OUT0000133。 31.将张紧轮固定在适当的位置。拧紧张紧器螺栓9。 32.拧紧凸轮轴链轮螺栓10和喷油泵链轮螺栓11。拧紧力矩:25牛顿米。 33.拆下张力计13。 34.检查皮带张力:将张力计13附装到皮带▼处。张力计应当显示38-42 SEEM单位。 35:如果不是:重复张紧程序。 36.拆下张力计13。 37.拆卸:
38.顺时针转动曲轴两圈到设定位置。 39.在飞轮内插入正时销6。 40.确保锁紧螺栓7能容易插入凸轮轴链轮内。 41.确保5.5mm钻头8能容易插入喷油泵内。 42.拆下飞轮正时销6。 43.按与拆卸相反的顺序安装部件。 44.用“Three Bond 1324”或类似的螺纹锁止剂涂抹螺栓螺纹。 45.拧紧曲轴皮带轮螺栓1。拧紧力矩:10牛顿米。 |
|
|
