进口汽车>>正时皮带拆装及正时图>>丰田 |
Landcruiser 2.4 TD |
|
TOYOTA

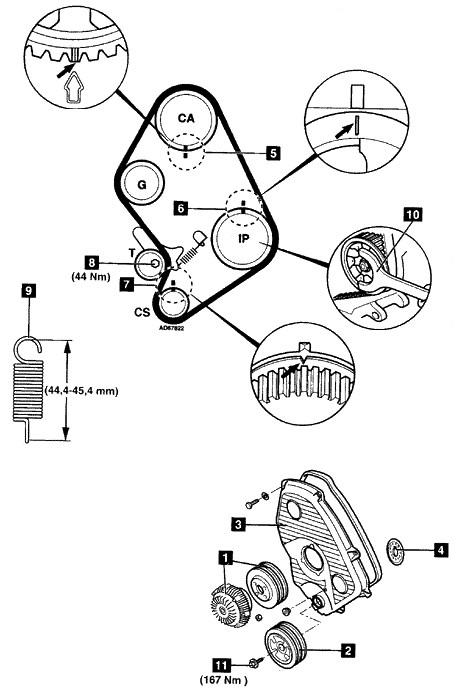

车 型:Landcruiser 2.4 TD 年 款:1988-1997 发动机代码:2L-T、3L 拆卸 1.拆卸:
2.转动曲轴到1号气缸的上止点。确保正时标记5、6、7均已对齐。 3.拧松张紧器螺栓8。将张紧器移离皮带并稍稍拧紧螺栓。 4.拆下正时皮带。 安装 1.拆下张紧器弹簧。检查张紧器弹簧9的自由长度是否为44.4-45.4mm。如有必要进行更换。 2.装配张紧器弹簧。 3.确保正时标记5、6、7均已对齐。 4.用工具10顺时针微微转动喷油泵链轮。工具号为09278-54012。 5.将正时皮带装配到曲轴链轮和喷油泵链轮。对齐链轮上的正时标记6,这样曲轴链轮与喷油泵链轮之间的皮带将处于张力下。 6.用工具09278-54012顺时针微微转动凸轮轴链轮。 7.将正时皮带装配到凸轮轴链轮。对齐链轮上的正时标记5,这样喷油泵链轮与凸轮轴链轮之间的皮带将处于张力下。使用工具09278-54012。 8.将正时皮带装配到张紧轮。 9.拧松张紧器螺栓8。 10.转动曲轴四圈。确保正时标记5、6、7均已对齐。 11.拧紧张紧器螺栓8。拧紧力矩:44牛顿米。 12.按与拆卸相反的顺序安装部件。 13.拧紧曲轴皮带轮螺栓11。拧紧力矩:167牛顿米。 |
|
|
