二、OBD-Ⅰ/Ⅱ數值分析

(一)、概述

電腦診斷區分為 OBD、OBD-Ⅰ、OBD-Ⅱ三大系統:

■ OBD ─ 係各汽車製造廠均獨立採用自行設計的診斷座及自訂的故障碼,互相間無法共通,必須採用不同的診斷系統。

■ OBD-Ⅰ─ 係汽車製造廠採用標準 16pin相同的診斷座,但仍保留與 OBD相同的故障碼,無法共通互換,例如:Audi/VW/ MONDEO等車系,資料傳輸不是 SAE或 ISO標準格式, 必須採用不同的診斷系統。

■ OBD-Ⅱ─ 係汽車製造廠均採用標準相同16pin的診斷座及相同的故 障碼與共通的資料傳輸標準SAE或ISO格式,可採用相 同的診斷系統,例如:BMW、Benz、VOLVO、SAAB、 JAGUAR等車系,並具均採用相同的數值分析,以下為 BMW 528及SAAB 9000實車測試值範例:

◎ BMW-528-OBD-Ⅱ數值分析。           ◎ SAAB-9000-OBD-Ⅱ數值分析。

OBD II DATA

ENGINE RPM    769  THROTTLE(%)    14.1

FUEL SYS1     CL  FUEL SYS2     CL

INTAKE AIR()   48  COOLANT()     90

AIRFLOW(g/s)   6.93  IGN ADVANCE(°)   1.5

AIR    ATMOSPHERE  ST TRIM B1(%)    3.1

LT TRIM B1(%)  -6.2  ST TRIM B2(%)     1.6

LT TRIM B2(%)  -5.5  NOT USED

O2 B1-S1(V)   0.180  TRIN B1-S1(%)     1.6

O2 B1-S2(V)   0.960  TRIN B1-S2(%)     N/A

O2 B2-S1(V)   0.705  TRIN B2-S1(%)     3.1

O2 B2-S2(V)   0.865  TRIN B2-S2(%)     N/A

VEH SPEES(MPH)    0  LOAD(%)      22.7

*** OBDII READINESS  MONITORS FOLLOW***

MISFIRE     READY  FUEL SYS     READY

COMPONENTS   READY CATALYST  NOT DONE

HEATED CAT     N/A  EVAP SYS     READY

AIR     READY  A/C REFRIG     N/A

O2 SENSOR    READY  O2 HEATER    READY

EGR SYS         N/A

OBD II DATA

ENGINE RPM    1416  THROTTLE(%)    12.5

FUEL SYS1     OL  FUEL SYS2     not used

INTAKE AIR()   37  COOLANT()      61

MAP(kpa)         46  IGN ADVANCE(°)   6.0

ST TRIm B1(%)   0.0  LT TRIm B1(%)     0.0

O2 B1-S1(V)   0.000  TRIm B1-S1(%)     0.0

O2 B1-S2(V)   0.000  TRIm B1-S2(%)     N/A

VEH SPEES(MPH)    0  LOAD(%)      33.2

*** OBDII READINESS  MONITORS FOLLOW***

MISFIRE     READY  FUEL SYS      READY

COMPONENTS    READY  CATALYST   READY

HEATED CAT    N/A  EVAP SYS    NOT DONE

AIR      READY  A/C REFRIG     N/A

O2 SENSOR    READY  O2 HEATER     READY

EGR SYS     N/A



◎本節彙整最新OBD-Ⅱ故障碼及國際標準數值分析表,並針對OBD-Ⅱ 所提供之數值做深入之分析。

■OBD-Ⅱ數值分析:

引擎轉數 ──  ENGINE RPM    771  THROTTLE(%)    14.1  ── 節氣門開度

供油修正#1 ──  FUEL SYS1      CL  FUEL SYS2      CL  ─── 供油修正#2

進氣溫度 ──  INTAKE AIR()   48  COOLANT()     90  ─── 引擎水溫

進氣流量 ───  AIRFLOW(g/s)   7.07  IGN ADVANCE(°)  0.5  ─── 點火提前

空氣噴射 ──  AIR     ATMOSPHERE  ST TRIN B1(%)    3.1  ── 短效修正B1

長效修正B1 ──  LT TRIM B1(%)  -6.2  ST TRIN B2(%)    2.3  ── 短效修正B2

長效修正B2 ──  LT TRIM B2(%)  -5.5  NOT USED

1組前O2  ──  O2 B1-S1(V)   0.190  TRIN B1-S1(%)    2.3   1組前O2修正

1組後O2  ──  O2 B1-S2(V)   0.960  TRIN B1-S2(%)    N/A  1組前O2修正

2組前O2  ──  O2 B2-S1(V)   0.195  TRIN B2-S1(%)    0.8  ── 2組後O2修正

2組後O2  ──  O2 B2-S2(V)   0.865  TRIN B2-S2(%)    N/A  ── 2組後O2修正

實際車速   ──  VEH SPEES(MPH)    0  LOAD(%)       22.7  ── 負荷信號

                 *** OBD READINESS  MONITORS FOLLOW ***

點火狀況監控   MISFIRE     READY  FUEL SYS     READY  ── 燃料修正監控

輸入輸出監控   COMPONENTS   READY  CATALYST   NOT DONE  觸媒狀況監控

加熱式觸媒 ──  HEATED CAT      N/A  EVAP SYS       READY  ─── 碳罐狀況監控

空氣噴射監控   AIR           READY  A/C RREFRIG      N/A  ─── 冷媒狀況監控

O2狀況監控 ──  O2 SENSOR     READY  O2 HEATER      READY  O2加熱線監控

EGR狀況監控    EGR SYS         N/A

■各詞說明:

1.I/M行駛測試:Inspection & Maintenance(I/M)Readiness Drive Cycle,在 一特殊的行駛過程中,讓所有的廢氣系統監測器完成旗標設立;美國大多數州的廢氣檢測(I/M Test)均要求車輛檢測前,所有I/M旗標已設為正常(PASS)。

2.I/M測試旗標:I/M Flags,一種表示廢氣監測器是否完成測試的訊息一般儀器大多以通過測試,測試失敗或車輛無此系統 的訊息(PASS(通過)、Fail(不良)、N/A(不存在))來表示。

3.故障指示燈:Malfunction Indicator Lamp(MIL),用以警示駕駛人員,車輛中的某些系統或元件發生故障。

4.故障碼:Diagnostic Trouble Code(DTC),OBD測試結果的表示方式,它使用文/數字來表示特定系統的故障。

5.診斷執行器:Diagnostic Executive,車輛PCM中的一組程式,用來管理元件監測(CCM)、及廢氣控制系統監測器、故障碼、 故障指示燈、故障數值鎖定(Freeze-Frame)及掃描儀介面。

6.廢氣控制系統監測器:Emission Monitor,OBD系統中測試廢控系統是否正常的一組程式,可在每一個"發動行駛 行程"中執行主動(Active),被動(Passive)、強 制(Intrusive)測試,以判斷廢控相關元件是否正 常,測試結果將回報給判斷執行器。

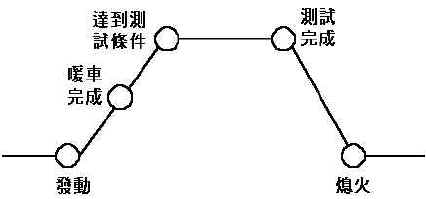

7.發動行駛行程:Trip,將鎖匙打開(Key-on)、發動、熄火的一連串過程中,達到監測器進行測試的"動作條件"並且足以讓 診斷執行器完成測試的一連串過程,如圖。

8.暖車循環:Warm-Up Cycle,各車廠對於達到暖車的定義皆不同,以FORD來說,引擎溫度必須達到158℉(70℃)以上。

9.動作條件:Enable Criteria,在執行器進行一項測試之前,必須符合的條件。其條件依測試項目的不同而有所差別,一般情形下皆必須達到暖車及閉式迴路。

10.數值鎖定讀出:Freeze-Frame Record,在故障發生瞬間,PCM除了記錄故障碼之外,還會將瞬間的引擎動作數值記錄下來,其記錄的數值包括:故障碼、空燃比、進氣流 量、燃油修正值(長/短效)、引擎轉速、引擎負荷、 水溫數據、車速等等信號。

■ OBD-Ⅱ應用

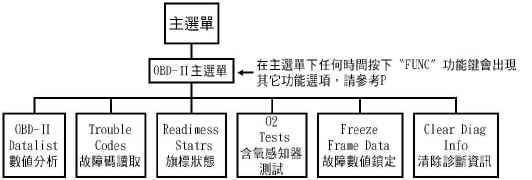

當您在儀器主選單中選擇 OBD-Ⅱ功能後,儀器即進入 OBD-Ⅱ主 選單;選單下有六項標準 OBD-Ⅱ功能,利用↑↓鍵選擇您要使用的功 能;並以 ENTER鍵確認。下圖為 OBD-Ⅱ功能樹狀圖。



一、數值分析

在數值分析功能中,可顯示所有〝控制廢氣排放的元件〞的狀況(PIDS),包含數位/類比的輸入/輸出元件;請注意:有些控制系統會在某些元件故障時,以替代信號取代,但是當你在使用這項數值分析時,儀器所顯示的數值為真實元件信號;也就是說,當 元件故障後,若輸出的信號為錯誤信號,儀器上顯示的就是故障元件的信號。下表為數值總表:

SAE建議名稱/中文名稱

儀器顯示名稱

使用單位

故障碼(Number Emission related codes)

DTC CNT

Number of codes(數字)

燃油控制迴路狀態(第一側)

(Fuel System Status Bank #1)

FUEL SYS 1

*OL/CL/OL DRIVE/OL FAULT/CL FAULT

燃油控制迴路狀態(第二側)

(Fuel System Status Bank #1)

FUEL SYS 2

*OL/CL/OL DRIVE/OL FAULT/CL FAULT

引擎負荷(Calculated Engine Load)

LOAD

引擎水溫(Engine Coolant Temp)

ECT

℉,℃

短效修正(第一側) (Short Term Fuel Trim Bank #1)

SHRTFT 1

短效修正(第二側) (Short Term Fuel Trim Bank #2)

SHRTFT 2

長效修正(第一側) (Long Term Fuel Trim Bank #1)

LONGFT 1

長效修正(第二側) (Long Term Fuel Trim Bank #2)

LONGFT 2

短效修正(第一側,前含氧) (Short Term Fuel Trim O2 Bank #1 Sensor #1)

SHRTFT 11

短效修正(第一側,後含氧) (Short Term Fuel Trim O2 Bank #1 Sensor #2)

SHRTFT 12

短效修正(第二側,前含氧) (Short Term Fuel Trim O2 Bank #2 Sensor #1)

SHRTFT 12

短效修正(第二側,後含氧) (Short Term Fuel Trim O2 Bank #2 Sensor #2)

SHRTFT 12

含氧感知器(第一側,前含氧) (Oxygen Sensor Bank #1 Sensor #1)

O2S11

V

含氧感知器(第一側,後含氧) (Oxygen Sensor Bank #1 Sensor #2)

O2S12

V

含氧感知器(第二側,前含氧) (Oxygen Sensor Bank #2 Sensor #1)

O2S21

V

含氧感知器(第二側,後含氧) (Oxygen Sensor Bank #2 Sensor #2)

O2S22

V

燃油壓力(錶壓力) (Fuel Pressure gauge)

Fuel Press

kPaG,psig(錶壓力)

進氣溫度(Intake Air Temp)

IAT

引擎轉速(Engine RPM)

ENGINE RPM

revolutions/minute(RPM)

車速(Vehicle Speed)

VSS

MPH/KPH

進氣空氣流率(Mass Air Flow Rate)

MAF

GM/SEC

歧管壓力感知器(Intake Manifold Absolute Pressure)

MAP

KpaA/in. Hg

點火提前角度(第一缸) (Spark Advance Cylinder #1)

SPARK ADV

Degress()

節氣門位置(Throttle Position)

TP

二次空氣噴射狀態(Secondary Air Status)

2nd AIR Status

ON/OFF

* OL=開迴路,CL=閉迴路,DRIVE=作用,FAULT=不良。
