數位及類比 IC

數位及類比IC在此節僅用電壓比較器及邏輯閘來說明：

比較器，其輸出部份與VIN1及VIN2有直接關係，由於VIN1接到"+"輸入VIN2接到"-"輸入，所以當VIN1的電壓大於VIN2的電壓時，VOUT就為正的供應電壓(12V)，如反過來，VIN2大於VIN1則輸出為0V，比較器大部份應用在電壓監視網路上或觸發轉換電路上較多，由於是IC，所以很難由靜態測試其好壞，須用電源與信號源來觸發，並判斷好壞(即動態測試)。

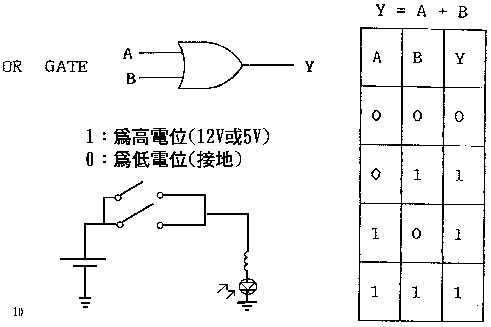

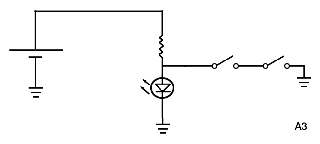

邏輯閘：在此NOT GATE，(反向閘)，AND GATE(及閘)，OR GATE(或閘)來代表，其真值表(工作特性)如下：

 一般來講，引擎電腦內的資料處理均是用1與0來傳送及運算，再將其結果送至控制部份，由於處理速度快且須接受多種感知器的資料，所以各汽車製造商均採用微處理器來運算，微處理器就是用上述這些閘組合起來的，不過一個微處理器內的閘均在百萬個以上，但體積卻其小無比，在這種情形下，只要不是電腦內的特殊元件或微處理器損壞，大部份可以修妥或改裝，只要是特殊IC或程式IC損壞一般來說均是無法挽回的。
