■接腳之連接方式

■C-MOS IC之使用法

■元件的應用及注意事項

IC之外形有多種形狀，最常使用者為DIP(Dual Inline Package)型，一般又稱為蜈蚣型。

DIP型IC之頂視圖如圖12所示，兩旁分別有７(或8)個接腳，內部各電極即接至該些接腳。 每

一接腳均標有記號，實務上雖未標數字，但每種IC均有第一接腳之標示記號。一般在該接腳旁邊加上1之數字或一小圓圈，或者加上Ｕ型之缺口。

IC內部電路與各接腳間之連接方式，每一IC製造廠均有詳細之方塊圖或連接圖。使用之際可參照該接腳之連接圖。

通常，第7(或第8)腳多係連接電源之"負"端，以VSS或以GND表示。而第14(或第16)腳則接電源之"正"端，以VCC，VDD或"+"表示。

接腳中標示NC之接腳，係表示Non Connection，該端子不能加上配線，使用時亦應留意。

■C-MOS IC之使用法

C-MOS IC之輸入端若加上過高的電壓，則MOS(絕緣氧化膜)將遭致破壞，因此，其輸入側多加上如圖13所示由二極體與電阻所構成的保護電路。

C-MOS單體之IC，一般多使用鋁箔包裝或插於導電之海棉體上，藉以防止遭靜電之破壞。

在安裝之際，IC之接腳應避免與絕緣物等摩擦，焊接速度宜快，在作實驗用之場合，則宜使用照片2所示之IC插座。

另外，多餘之輸入端子必須連接至"－"或"＋"側，不能任令其閒置不接，若PC板之製作上，上述之連接不易配線時，則亦可將多餘之輸入端與其他之輸出端連接。

電路圖中，雖然IC與IC之間依特定之設計，組成一電路系統，假若並非所有的IC均安裝於同一枚之PC板，或者採用PC板連接器的場合，則IC之輸入端將有發生開路之可能，在此場合，宜於PC板中，IC之輸入側加上電阻，並將該電阻連接至電源之"＋"或"－"側。

【注意電源電壓之極性】假若電源電壓之極性錯誤，則將使IC損壞，故在加上電源或改變電壓之際，應特別留意。

■元件的應用及注意事項

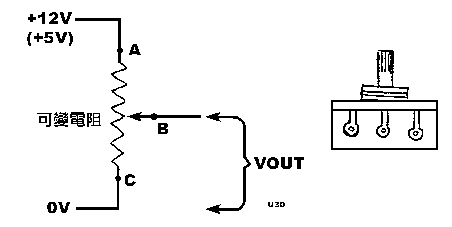

一般電腦所接受的訊息，如果為電壓傳來的訊號，就可用電阻來模擬，利用其分壓定理來應用，公式如下：
