汽車電子電路控制檢測實務與應用篇 |
燃料泵浦繼電器電路檢測
(一)、燃料泵浦繼電器動作說明
燃料泵浦繼電器的動作狀態,是在點火開關 ON時,即產生瞬間動作而後停止,以建立起動前的燃油壓力需求;在打起動馬達後,燃料泵浦即持續工作,以維持引擎運轉的燃油供應;有些車種另設計有:
(1). 保護引擎功能,以免引擎轉速過高,造成引擎快速損傷,即增加燃料泵浦的制止電路,例如引擎轉速超過 5000rpm 的斷油措施。
(2). 促進減速剎車功能,防止高速行駛後,若需即時剎車,引擎動力的削減,有助於剎車的效果。
(3). 衝撞斷油保護功能,是為了意外事故發生時,由慣性開關切斷燃料泵浦電源,防止燃油外溢,減少事故的嚴重性。
(二)、燃料泵浦繼電器電路說明
燃料泵浦繼電器電路,包含繼電器、燃料泵浦電源、繼電器控制電路等部份。
1、 繼電器電源電路 繼電器內部的電磁線圈,需完成電路導通時,才會產生磁力,以吸下白金接點的支臂,讓電瓶電源轉送給燃料泵浦馬達之用。然而燃料泵浦繼電器的電源電路,大都經由點火開關或引擎系統電源繼電器的控制。
2、 燃料泵浦電源電路 燃料泵浦馬達耗電量較大,不宜與其他元件共用電源電線,因而由繼電器擔任轉送功能,以使燃料泵浦直接獲取電瓶供應的電源。
3、 繼電器控制電路 燃料泵浦繼電器的動作與不動作,依其使用條件而言,大都以轉速信號作為控制源,得以區分引擎已起動或引擎靜止狀態。有些車種將此控制電路單獨設計在繼電器中,如 Benz 汽車;大部份車種,則併入引擎電腦控制電路系統內,從轉速信號取得,到功率晶體的控制動作,均在引擎電腦內部電路作業。即是說,燃料泵浦繼電器的 電磁線圈,與引擎電腦的功率電晶體 C 極(集極)相接,由引擎電腦控制B極(基極),再從 E極(射極)完成繼電器線圈的搭鐵迴路,如此可使繼電器動作。
|
(三)、燃料泵浦繼電器電路故障分析
燃料泵浦不動作,除了燃料泵浦馬達搭鐵不良,或是馬達線圈斷路、是泵浦內部不良外,其電源供應電路,則是由燃料泵浦繼電器執行,因此,燃料泵浦繼電器的故障,可分為繼電器不動作,以動作效果不良兩種。
1、 為何繼電器不動作?
繼電器不執行動作,首先應檢測有無電源供應,即是繼電器線圈有無電源,例如點火開關 OFF 等。其次檢測繼電器線圈有無斷路,再者檢查有無轉速信號,以及控制繼電器線圈的功率電晶體。
2、 為何繼電器動作不良?
繼電器動作不良,分為電瓶電源轉送不良,和繼電器控制信號不良兩部份。諸如電瓶電源易熔保險絲產生阻抗,繼電器白金接點積碳、腐蝕;或有雜訊干擾、或是功率電晶體的偏壓電路不良等,則是控制信號不良。
(四)、燃料泵浦繼電器電路檢測
1、 燃料泵浦耗電量檢測
燃料泵浦馬達的最大耗電量,通常都在 7安培以下,其耗電量過大,表示燃料泵浦馬達有短路或黏滯、阻塞現象,非但輸送燃油壓力不良,同時增加繼電器白金接點的負載,以致繼電器損壞。
(1). 點火開關OFF。
(2). 拆下燃料泵浦馬達電源線接頭。
(3). 串聯電流錶檢測。
(4). 起動引擎,並觀察所消耗的電流,最大不得超過7安培。
|
(5). 記下上述測量方式的電流值後,將點火開關OFF。

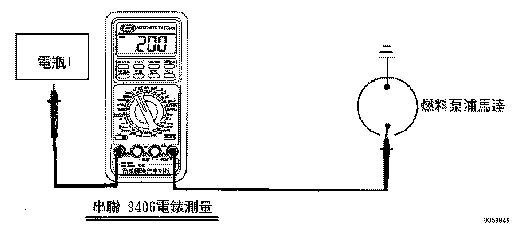

(6). 再以電瓶電源串聯電流錶,檢測燃料泵浦馬達耗電量,亦不得超過 7 安培以上的耗電量。
(7). 若電瓶電源供電測量的電流,大於繼電器轉送的電流,表示繼電器白金接點已有不良。
2、 繼電器動作檢測
檢測燃料泵浦繼電器的動作前,應先確認繼電器線圈電阻,是否在50∼100Ω規格內,詳細規格請查閱原廠資料。若有短路或斷路時,則予以更換。檢測繼電器動作的方法如下:
(1). 點火開關 ON。
(2). 以電壓錶測量繼電器線圈的電源端,其與搭鐵的電壓,應與電瓶電壓(12V)相同。
(3). 若測無電壓數值,則須檢查點火開關、或引擎系統電源繼電器有無正常供電。
(4). 再測量繼電器線圈控制端,其電壓亦應在12V。打起動馬達時,其電壓應變為0.2∼0.7V左右,表示引擎電腦的功率電晶體已正常動作。
(5). 若是電壓仍維持電瓶電壓,繼電器則未動作,應檢查轉速信號是否正常。
(6). 確認有轉速信號輸入引擎電腦,而燃料泵浦繼電器仍未動作,表示需要檢測功率電晶體。
