二極體D或齊納二極體ZD：

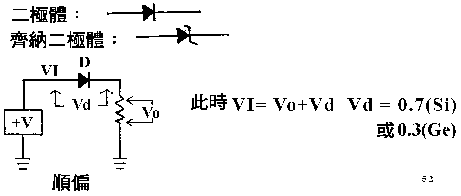

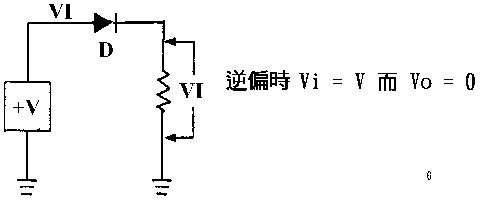

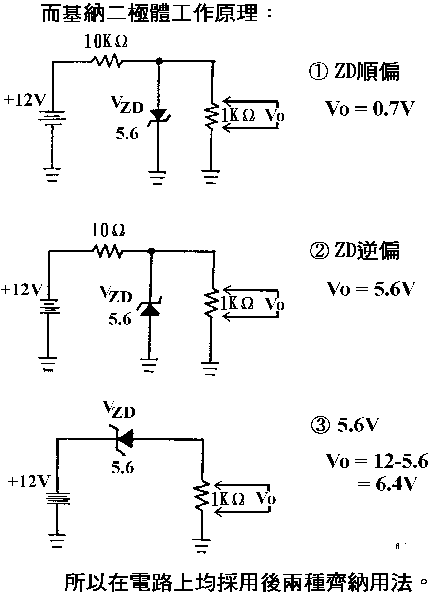

二極體為一種半導體材料所製成的元件，在一般常溫是不導通的，在某一條件下，才可以有條件導通，如二極體中的材料為三價位元及五價位元組合，其結合面稱為PN接面有其障位電壓為0.7V(矽材料)或0.3V(鍺材料)，這時若要使二極體導通就必須符合(1)電壓接法為順偏(基納例外)，(2)電壓必須超過障位電壓(即所謂的切入電壓)這時二極體才可以工作，由於導通時其輸入Vin並不等於輸出Vo所以才稱有條件的導通(在往後的電晶體就更明顯)。而齊納二極體是工作於崩潰區，所以有二種特性：(1)電壓順偏為普通二極體，(2)逆偏時超過某值就導通，具有穩壓作用，故齊納二極體均工作於逆偏狀態下。符號：
