電子防盜編碼/解碼系統

IC1為MC145028是密碼鎖的心臟(見圖1)；IC2為MC145026如同一支電子鑰匙(見圖2電路)；而IC3則是5伏特電源穩壓器。

MC145026一般是用於無線電、紅外線及超音波等遙控電路之編碼。該元件有九支地址腳，當接到送出資料碼的指令時，IC讀取這些腳的資料，將其編成一串資料位元，然後循序送出這些資料位元。MC145028，收到這些循序送來的資料之後，再與其本身9支地址腳所設定的位置內之資料核對，如果資料完成符合，那麼第11腳VT(Valid Transmission，有效的傳送資料)線昇到高電位。

因IC有9支地址腳，因此編出39(19,683)個可能的資料碼。MC145028對A9這一支腳卻無分辨出開路狀態，祇能有接地或接電源兩種可辨別狀態，因此實際上祇有2×38(13,122)個可能的地址碼。

IC2送出的編碼資料含一串很長或很短或長短都有的脈衝，表示地址腳的狀態。地址腳的低狀態訊號被編成一串兩個連續的短脈衝，高電位狀態則編碼或兩個長脈衝，開路的狀態則編碼成一個長脈衝加上一個短脈衝。編碼器送出其編碼脈衝串之後，馬上再送出同樣的另一組脈衝串，增加傳送之可靠度。這種作法叫做重複傳送過程，因此用來保證傳送的資料能被完整的收到。

IC1解碼器使用其收自編碼器的脈衝決定編碼器地址腳的狀態。收到資料之際，解碼器的地址腳狀態就與編碼器的地址腳狀態相比。如果所有腳的狀態完全符合，那麼解碼器的VT腳就爬到高電位，指出收到適當的地址資料。VT腳為高電位，帶動Q1晶體為導通，提供電力給繼電器RY1。VT腳會一直維持高電位狀態，因此RY1繼電器會一直有電能供應，直到解碼器不再收到編碼器的正確資料為止。

設定密碼時，編碼電路的地址腳是接到地端或5伏特電源腳或不接(開路)。另一種安排地址腳資料的辦法是以微調開關，將每一支腳設定在其預定之三種狀態之一。

因為IC2為CMOS元件，因此安裝時，鉻鐵及操作者的身體最好能接地。IC1則最好使用IC座。焊接IC2的時間要短，否則會損及元件本身。

若有示波器，不妨將IC2的第15腳接到示波器，應可見到固定的脈衝串被送出去。如果脈衝串不正常，不妨檢查R4及R5電阻以及C3電容是否正確。

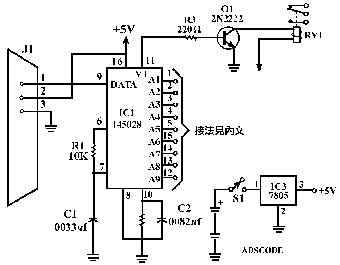

圖1

圖2
