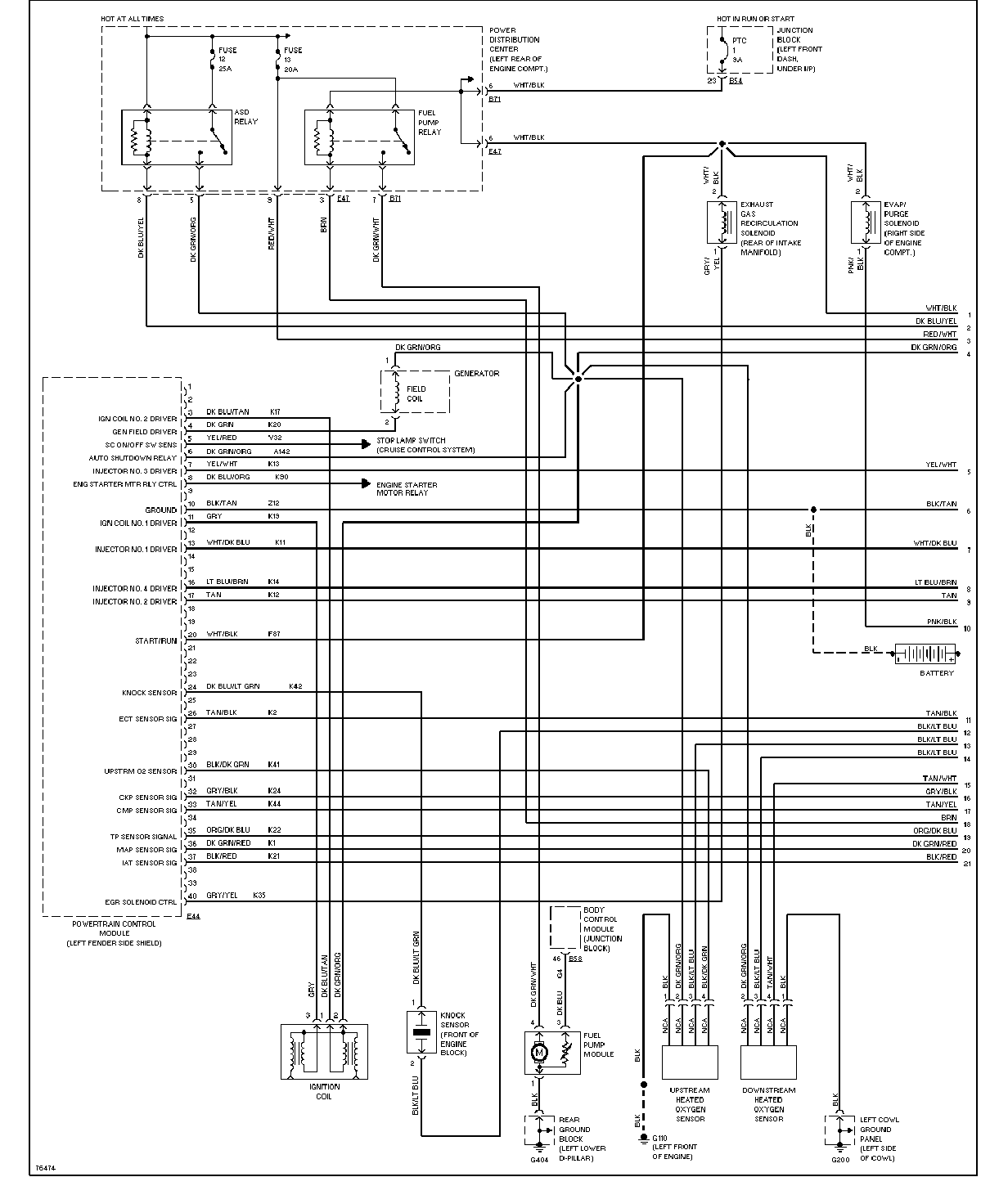

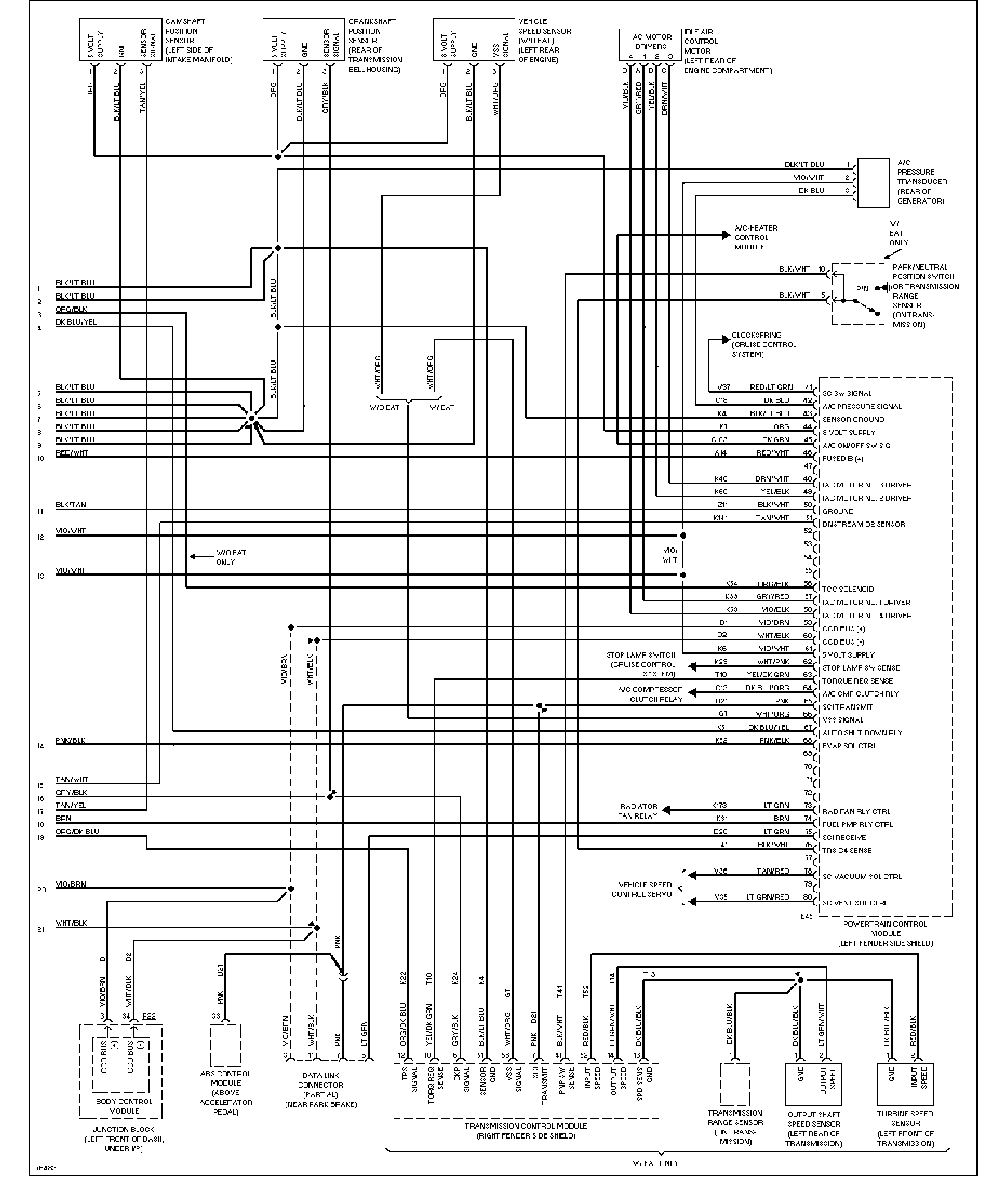

 发动机性能电路图（2.4L)
1 2 3 |
|

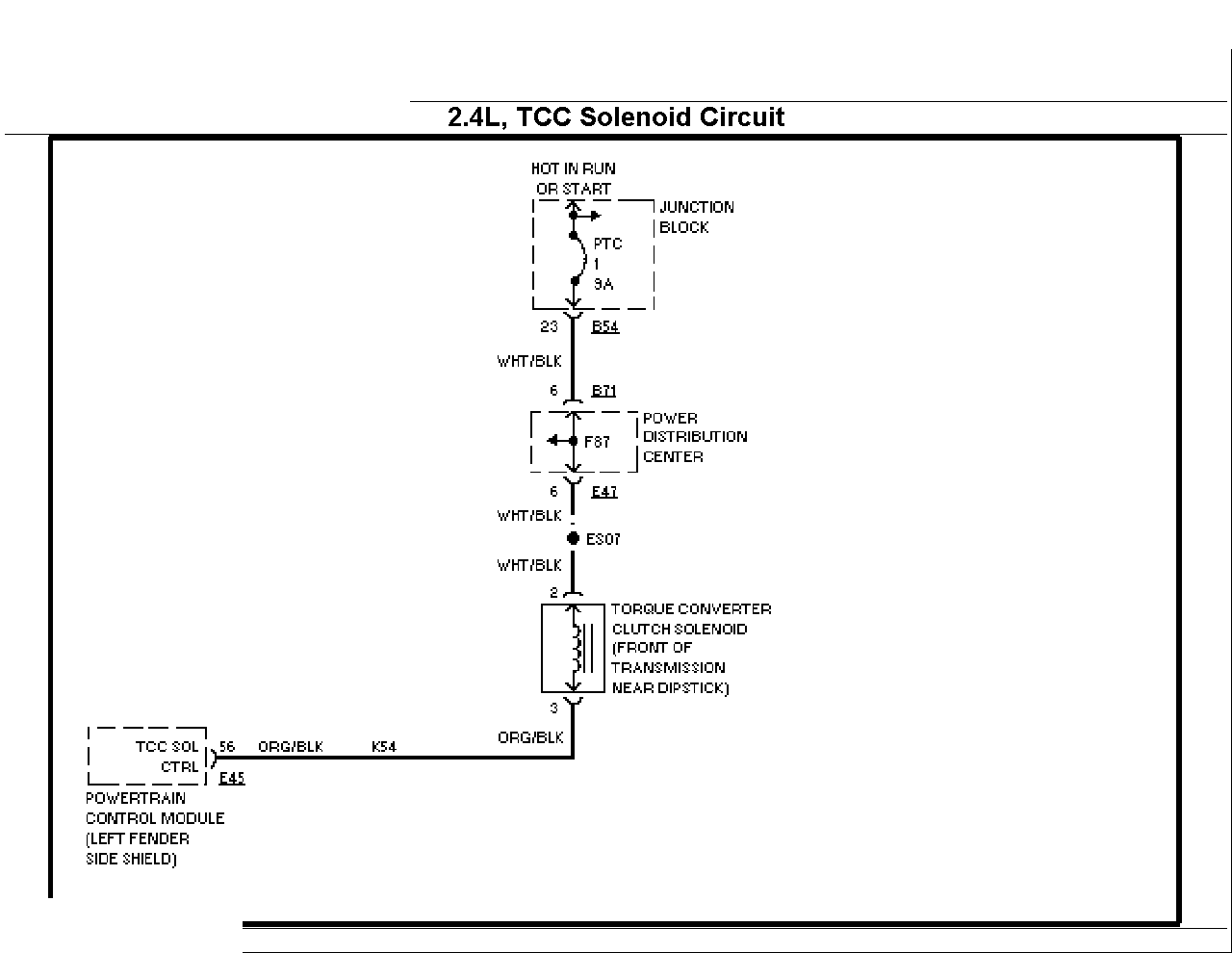

 扭力转换器离合器电磁阀电路图(2.4L) |
|
| 变速箱电路图(2.4L) 1 2 3 |

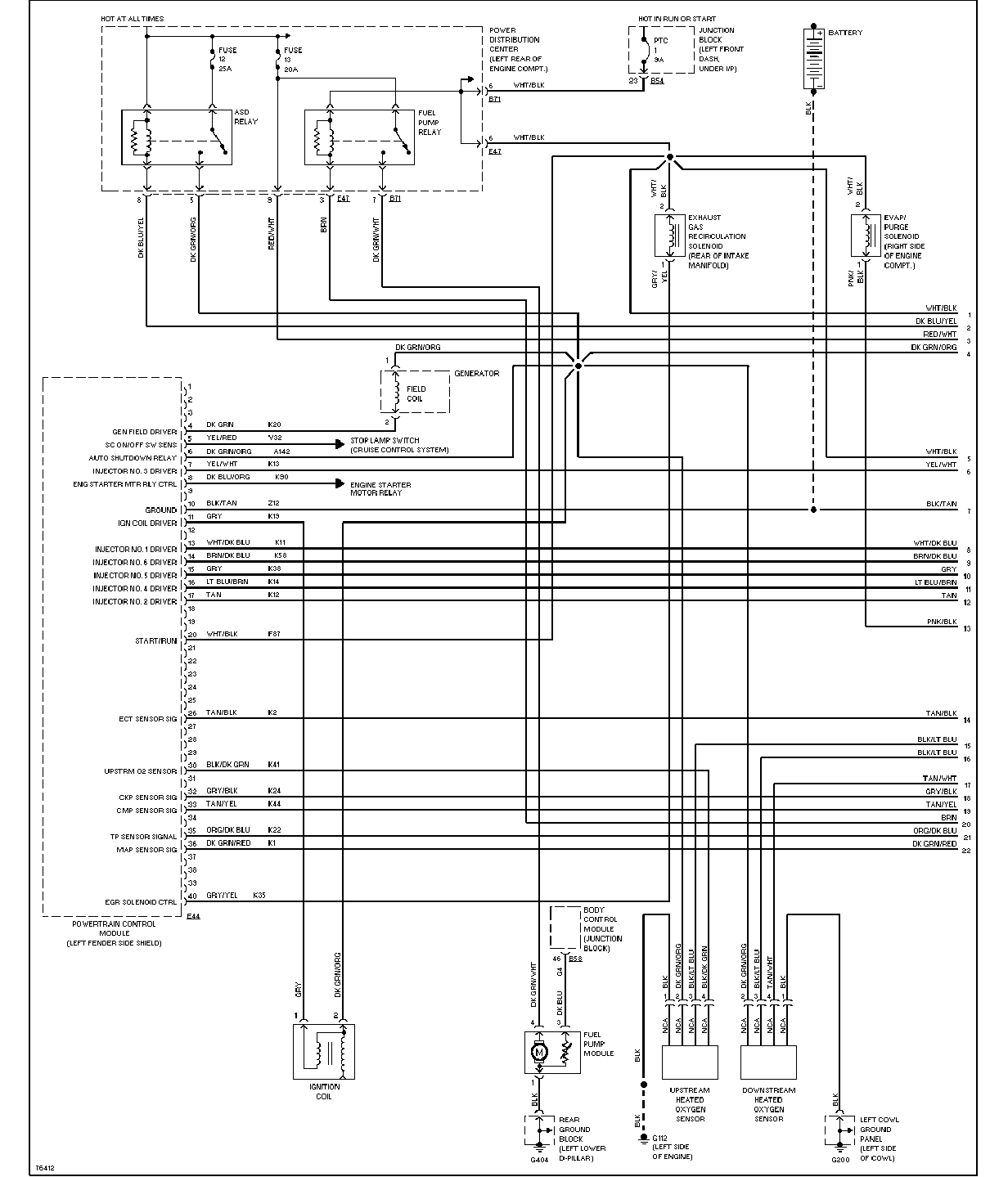

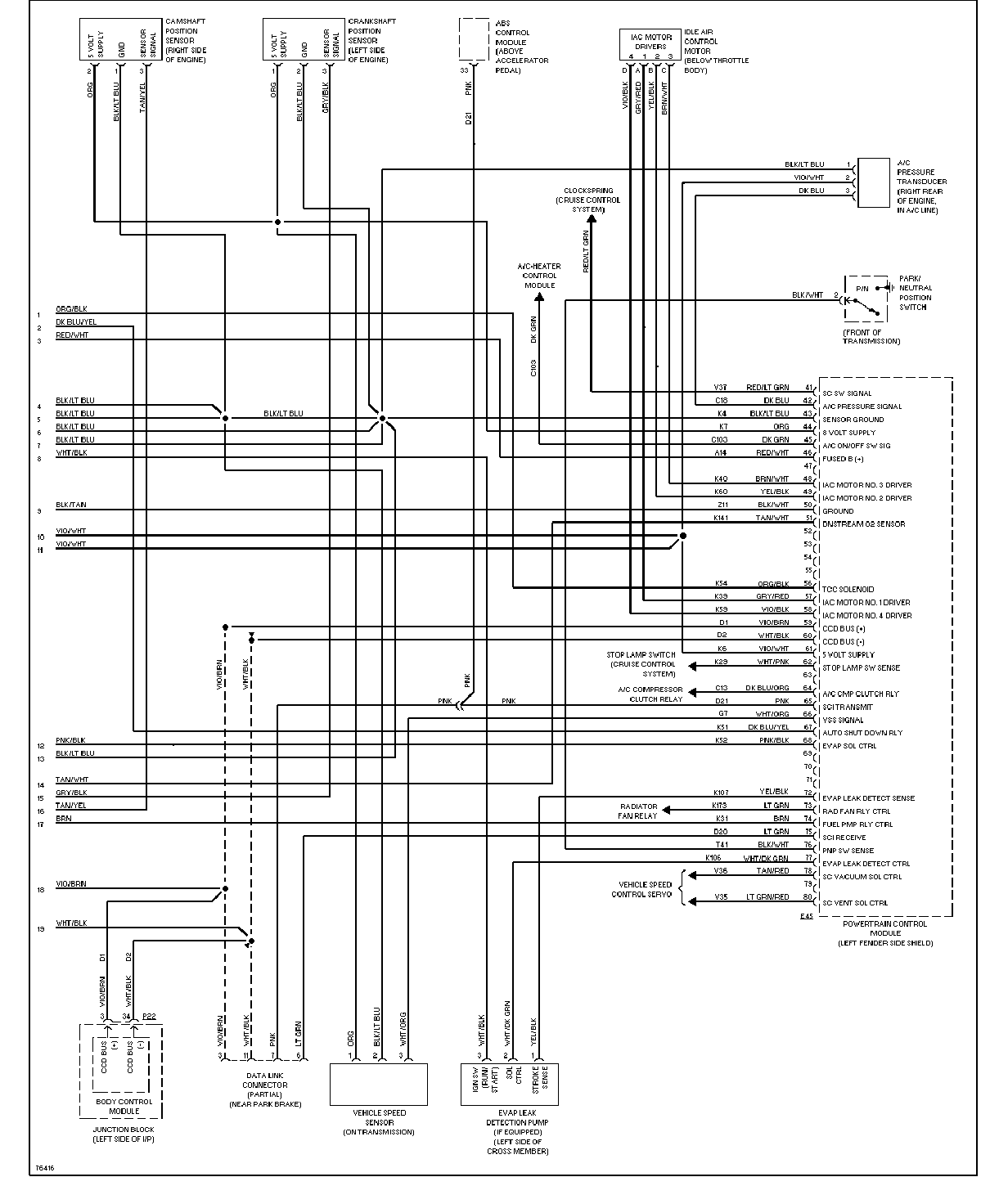

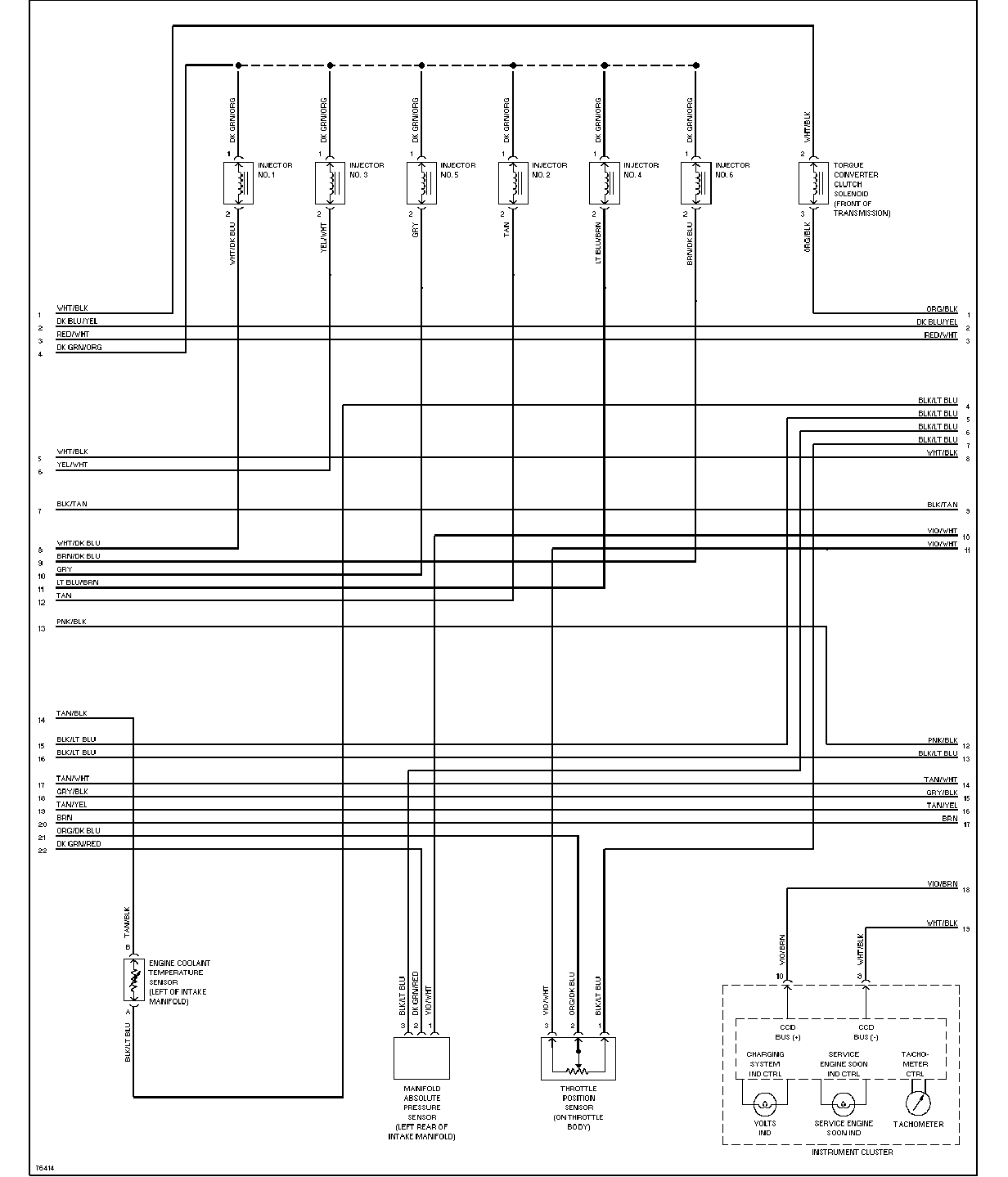

发动机性能电路图(3.0L)
1 2 3 |

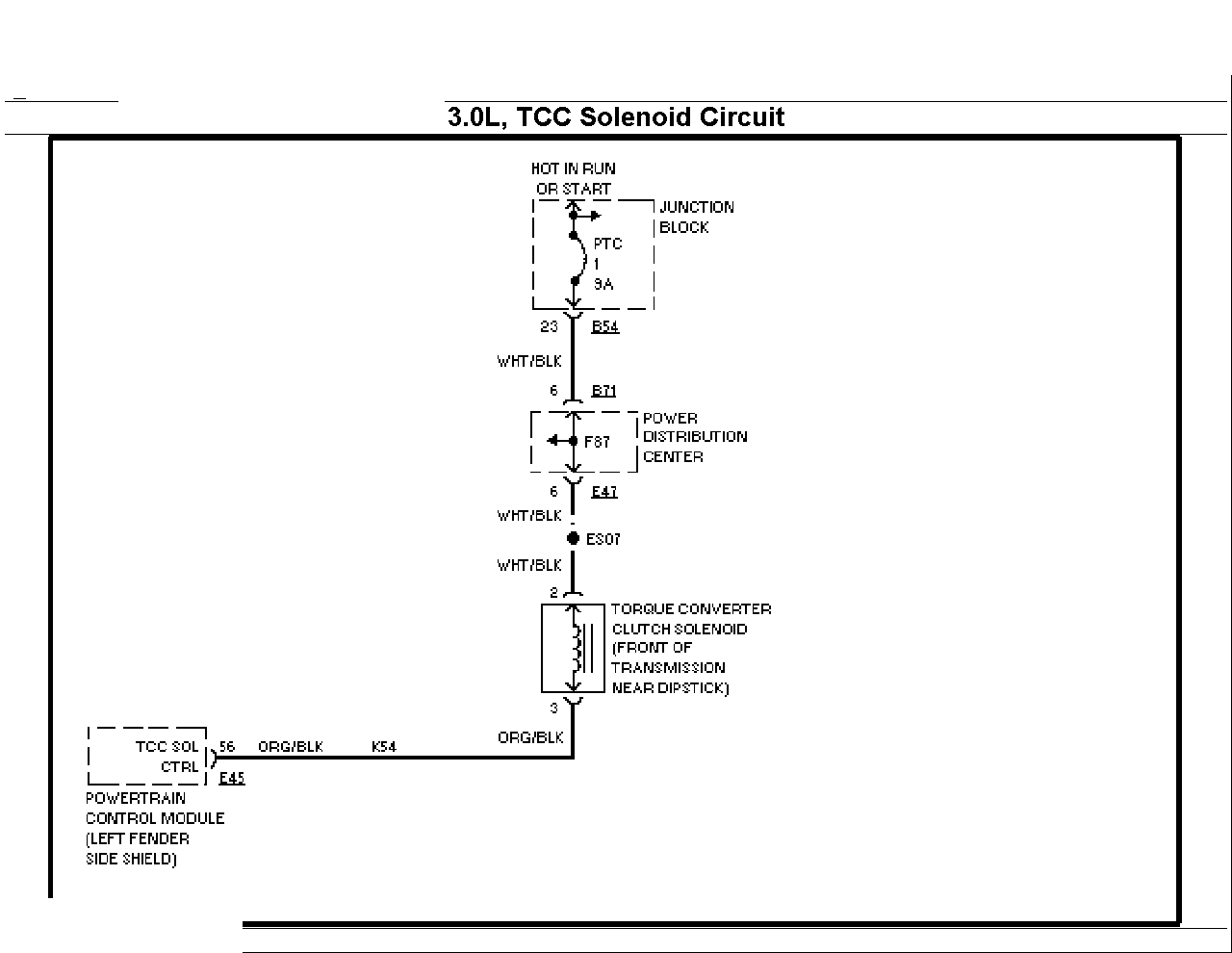

| 扭力转换器离合器电磁阀电路图(3.0L) |
|

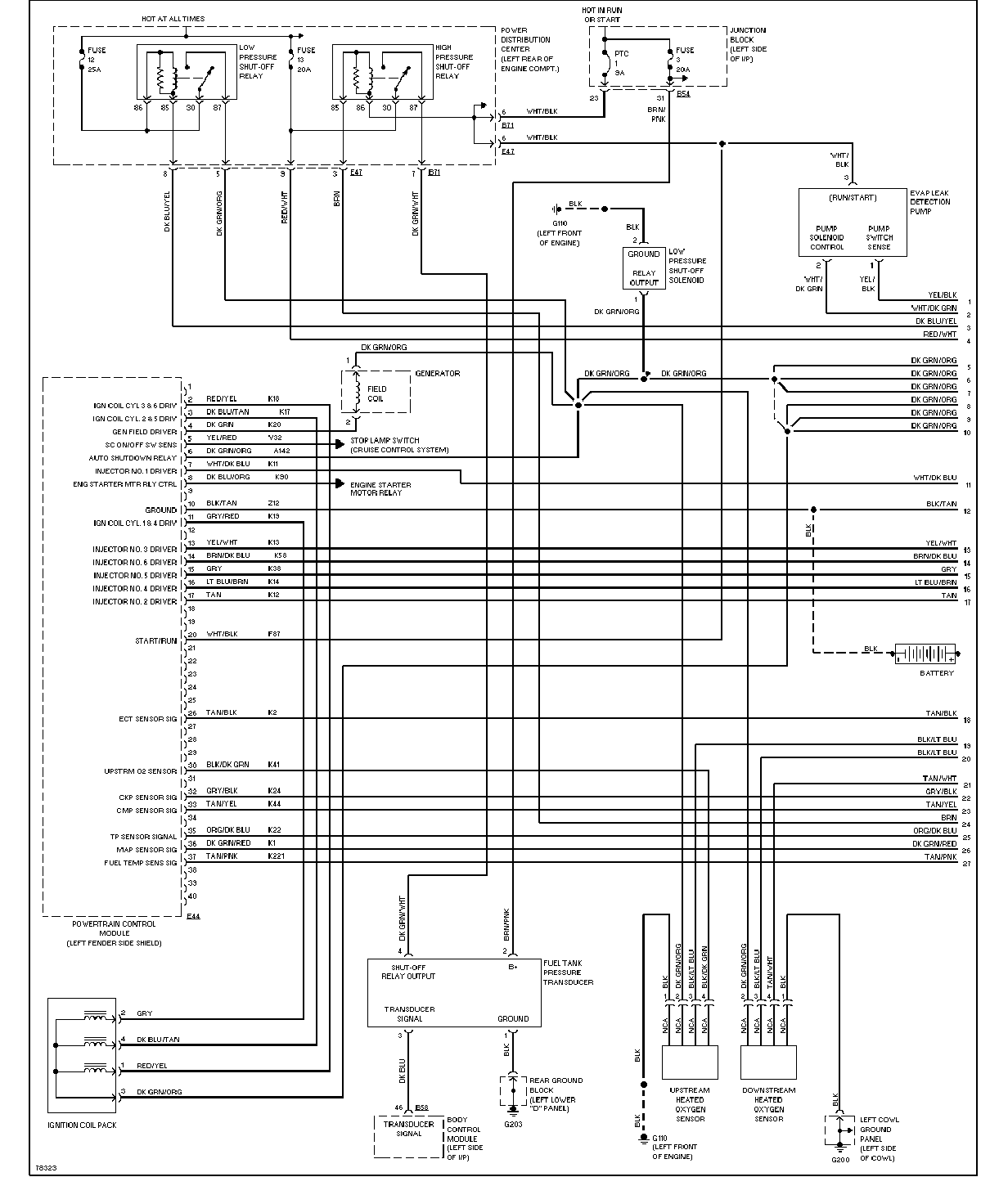

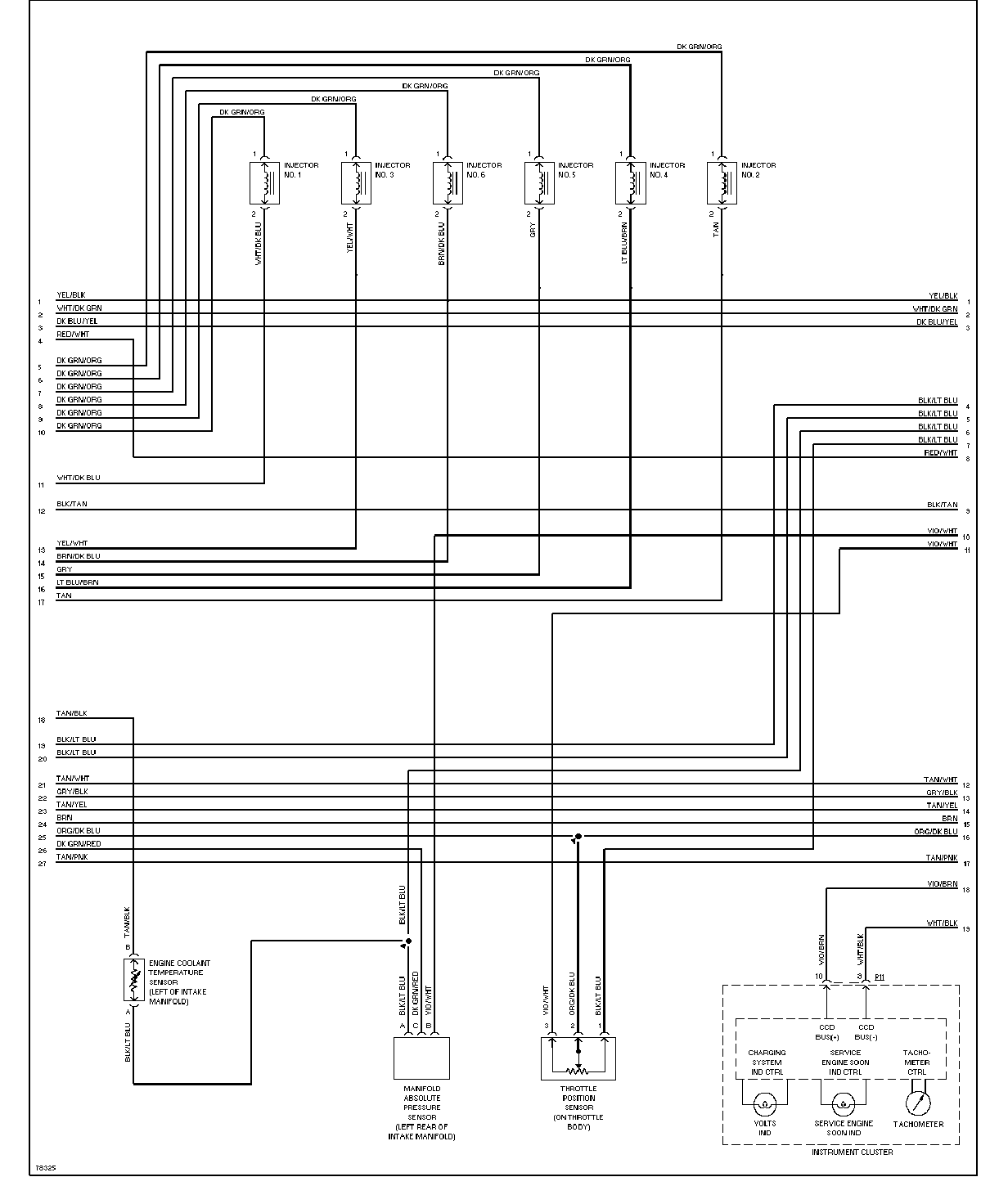

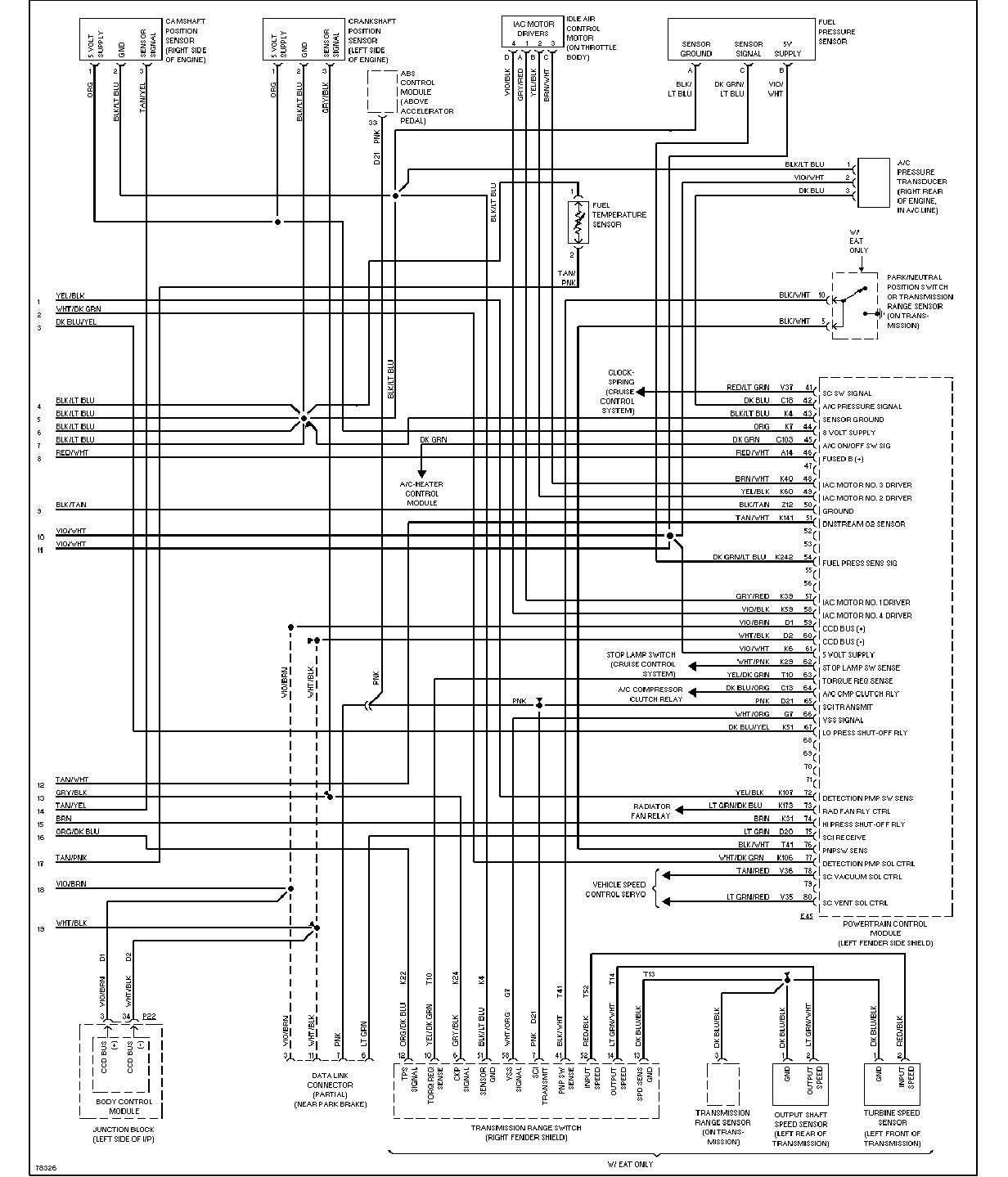

| 天然气燃料发动机性能电路图(3.3L)
1 2 3 |
|

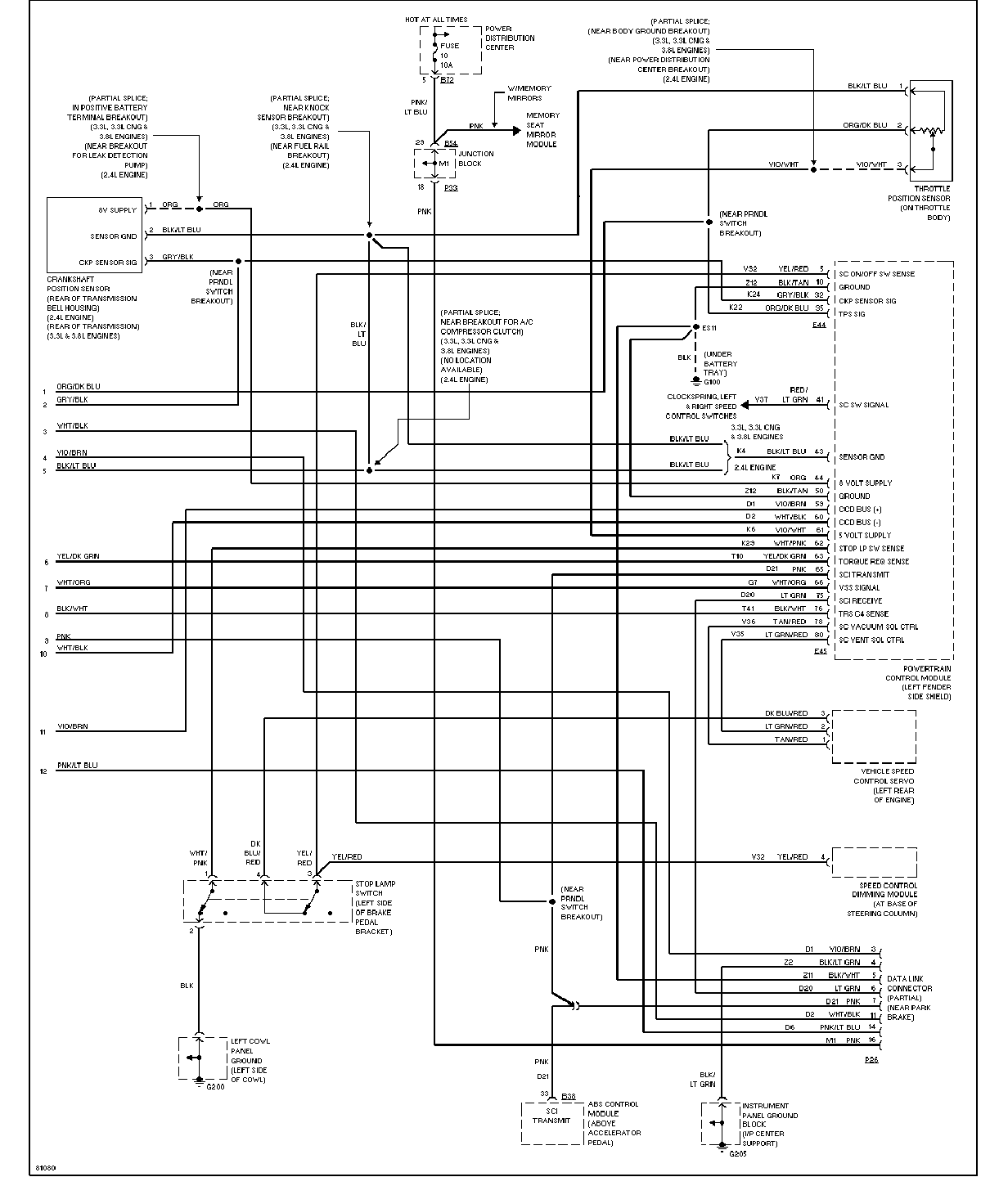

| 发动机性能电路图(3.3L)
1 2 3 |

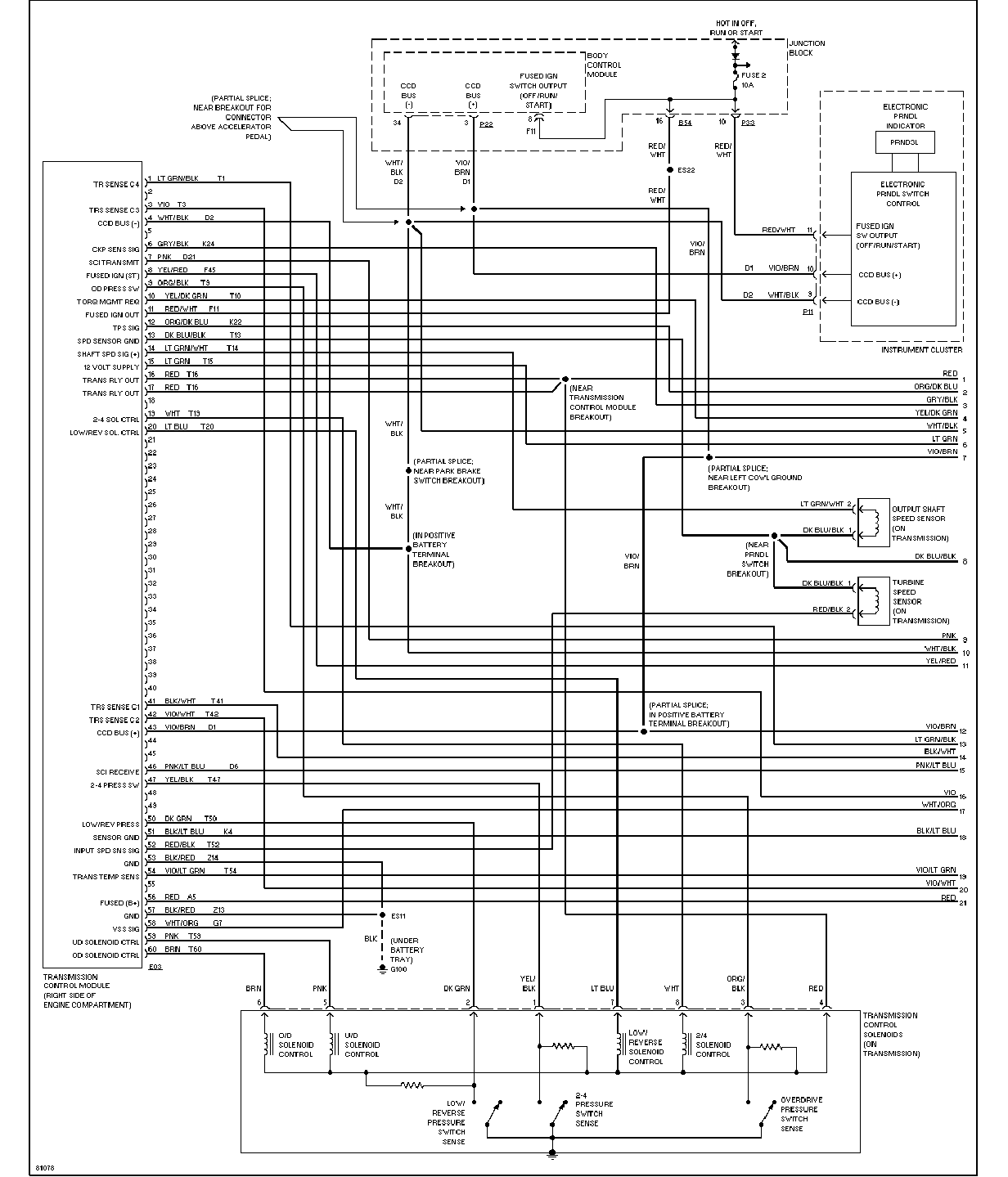

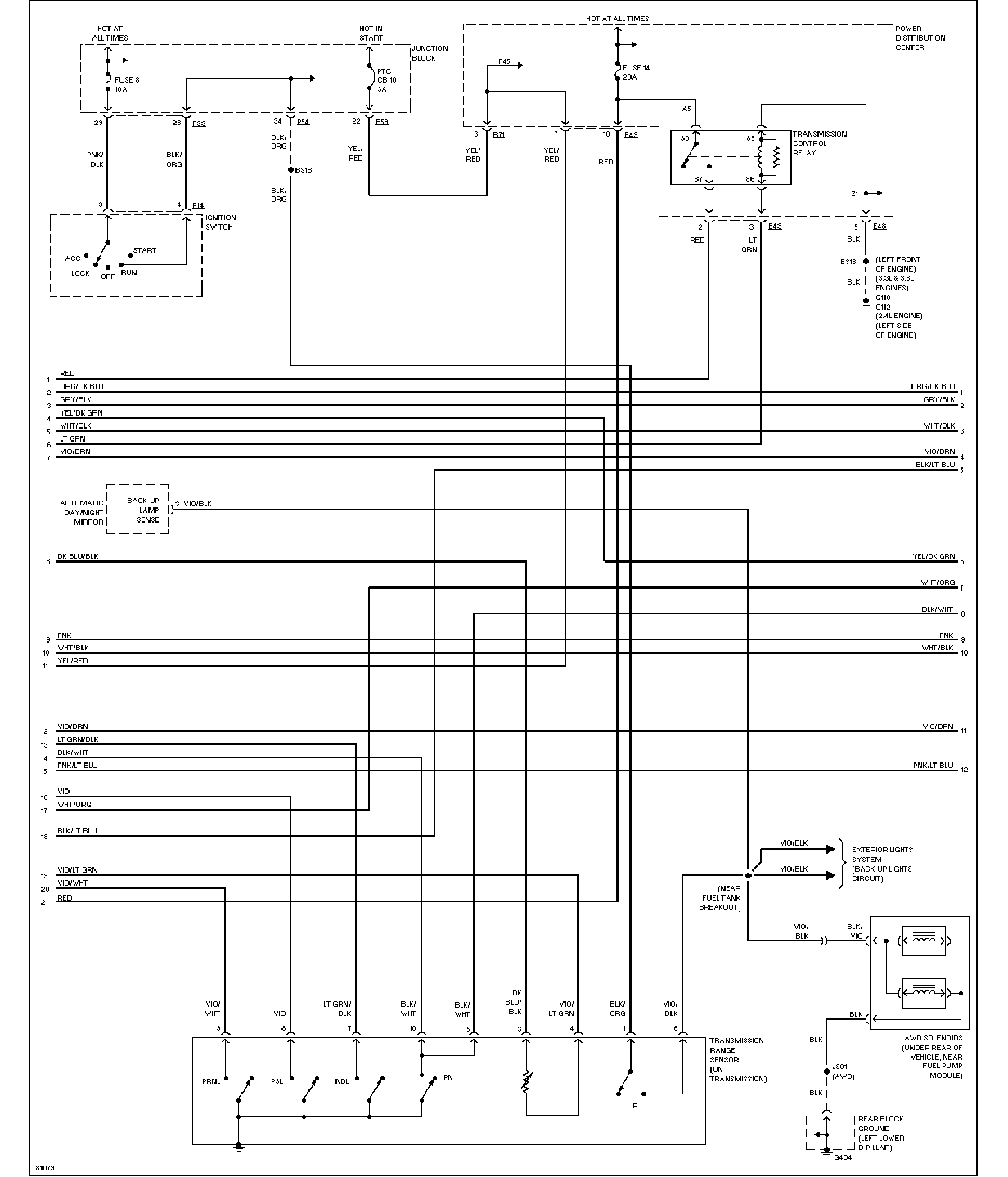

变速箱电路图(3.3L) 1 2 3 |

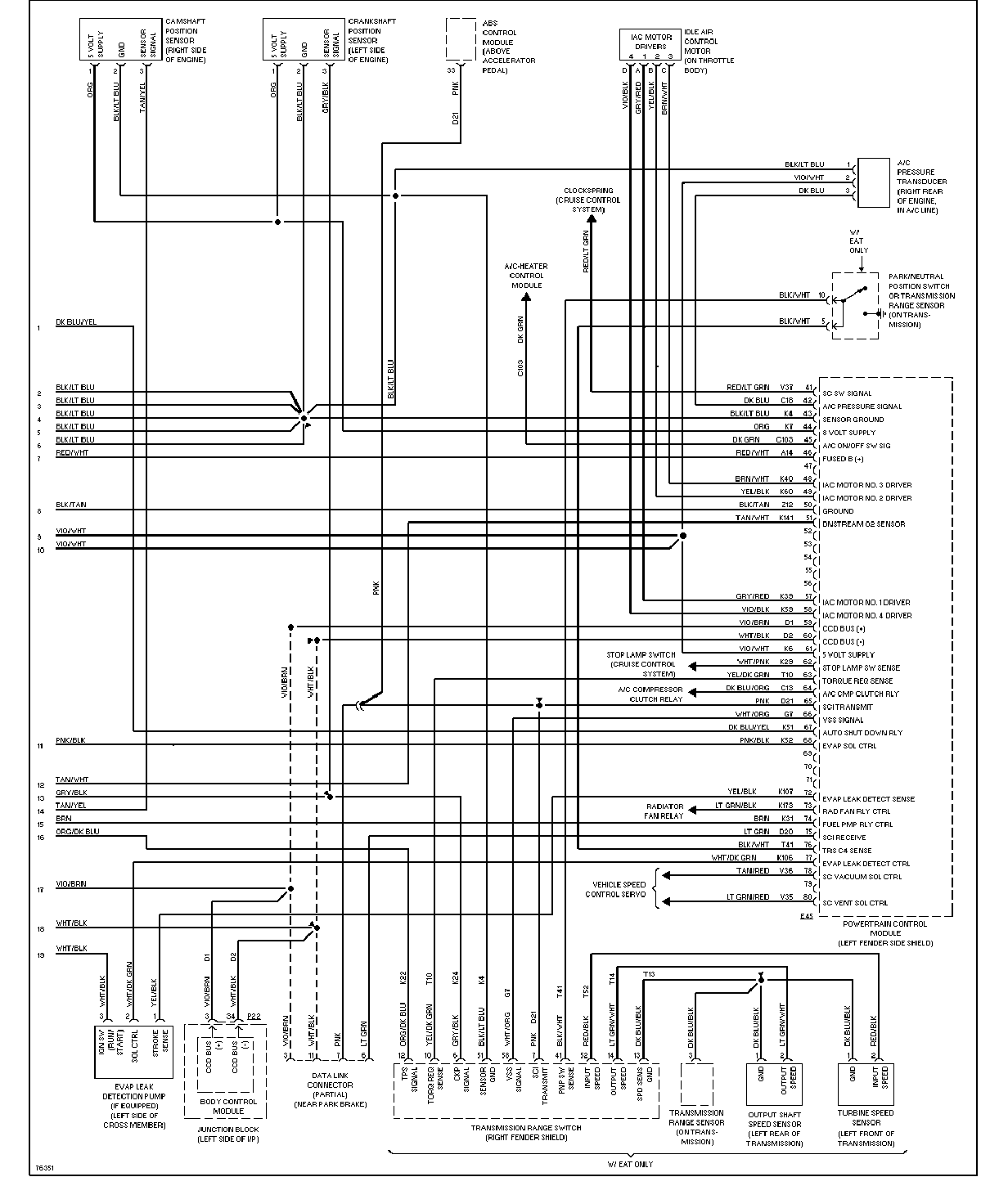

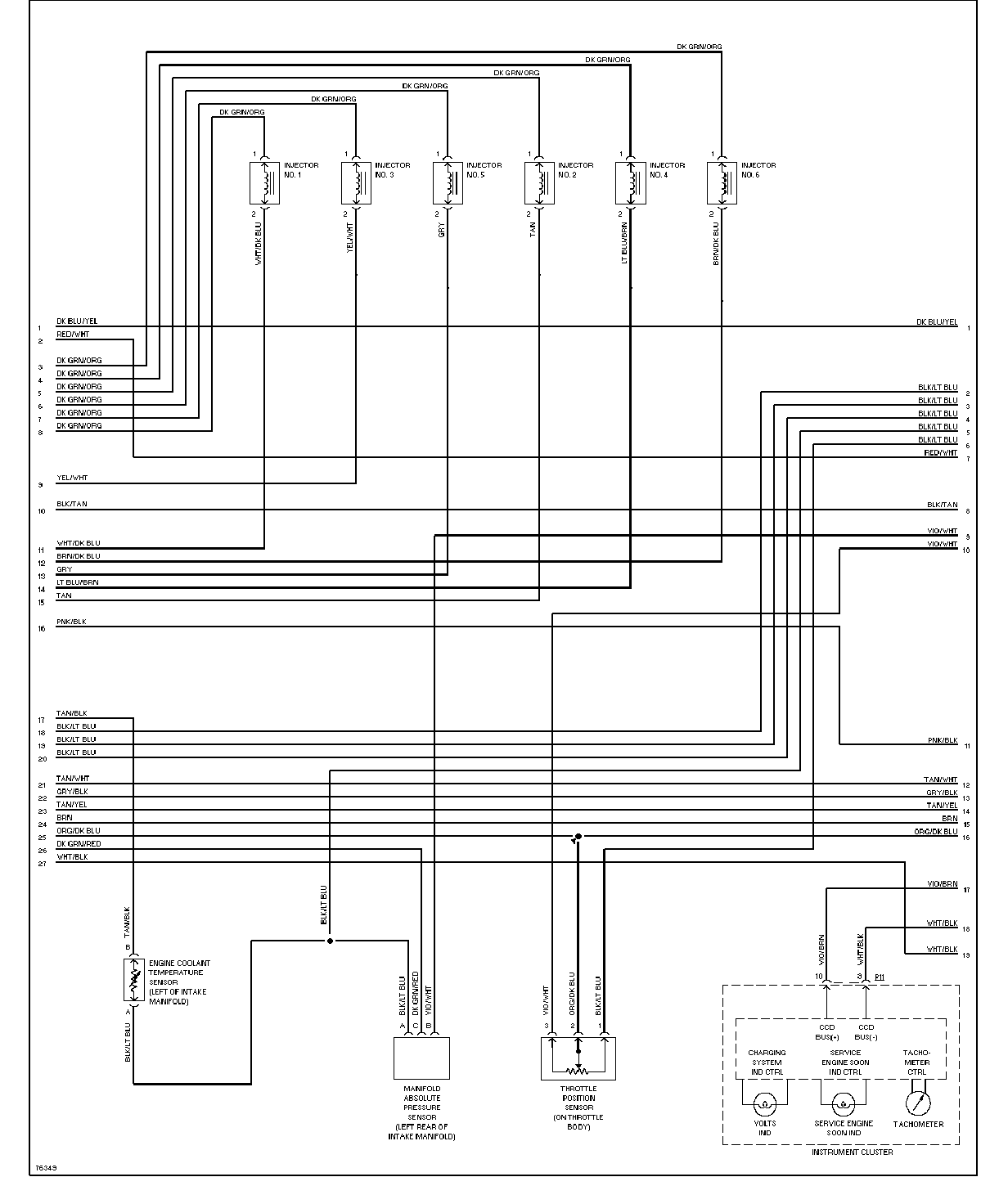

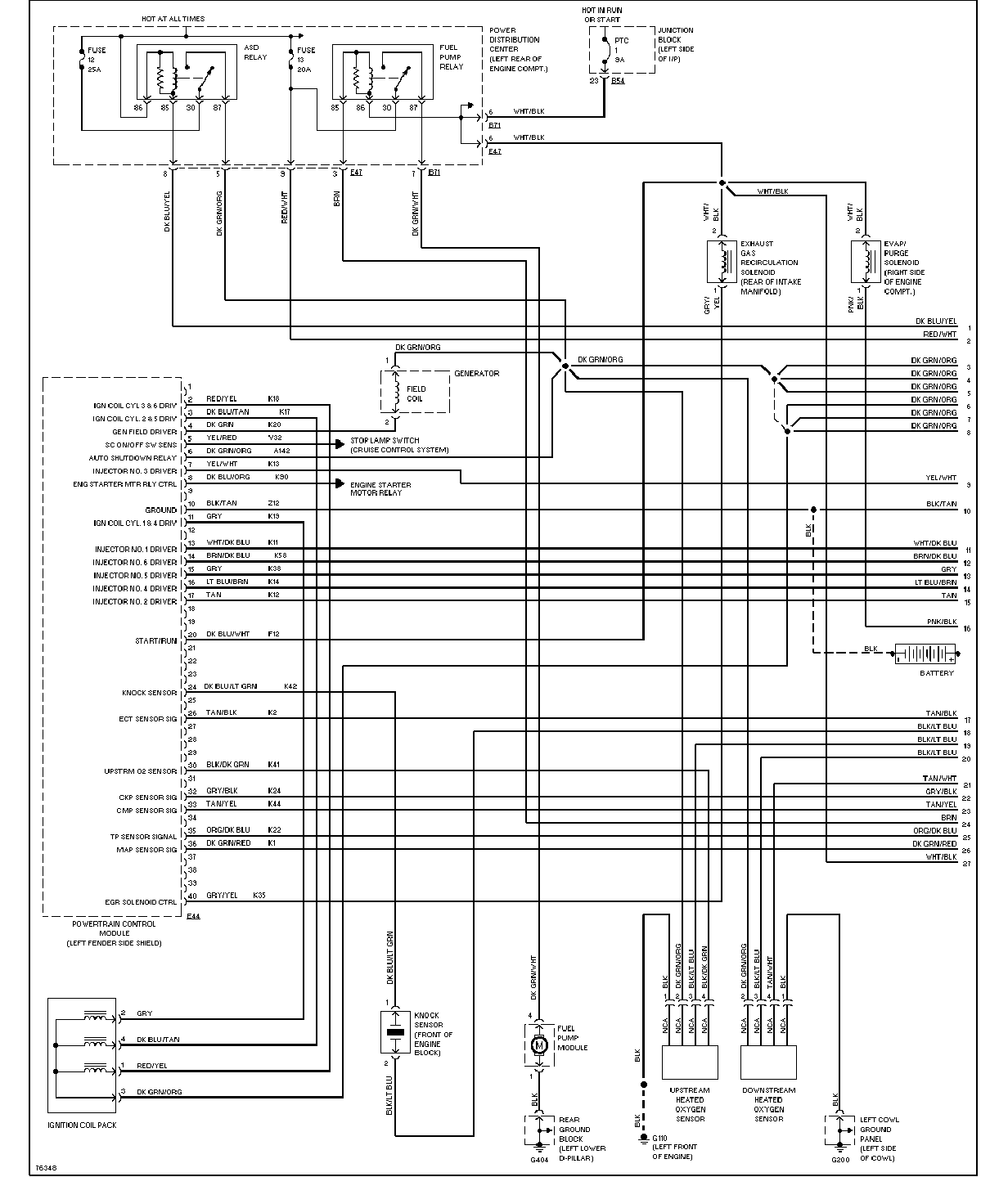

| 发动机性能电路图(3.8L)
1 2 3 |
变速箱电路图(3.8L) 1 2 3 |

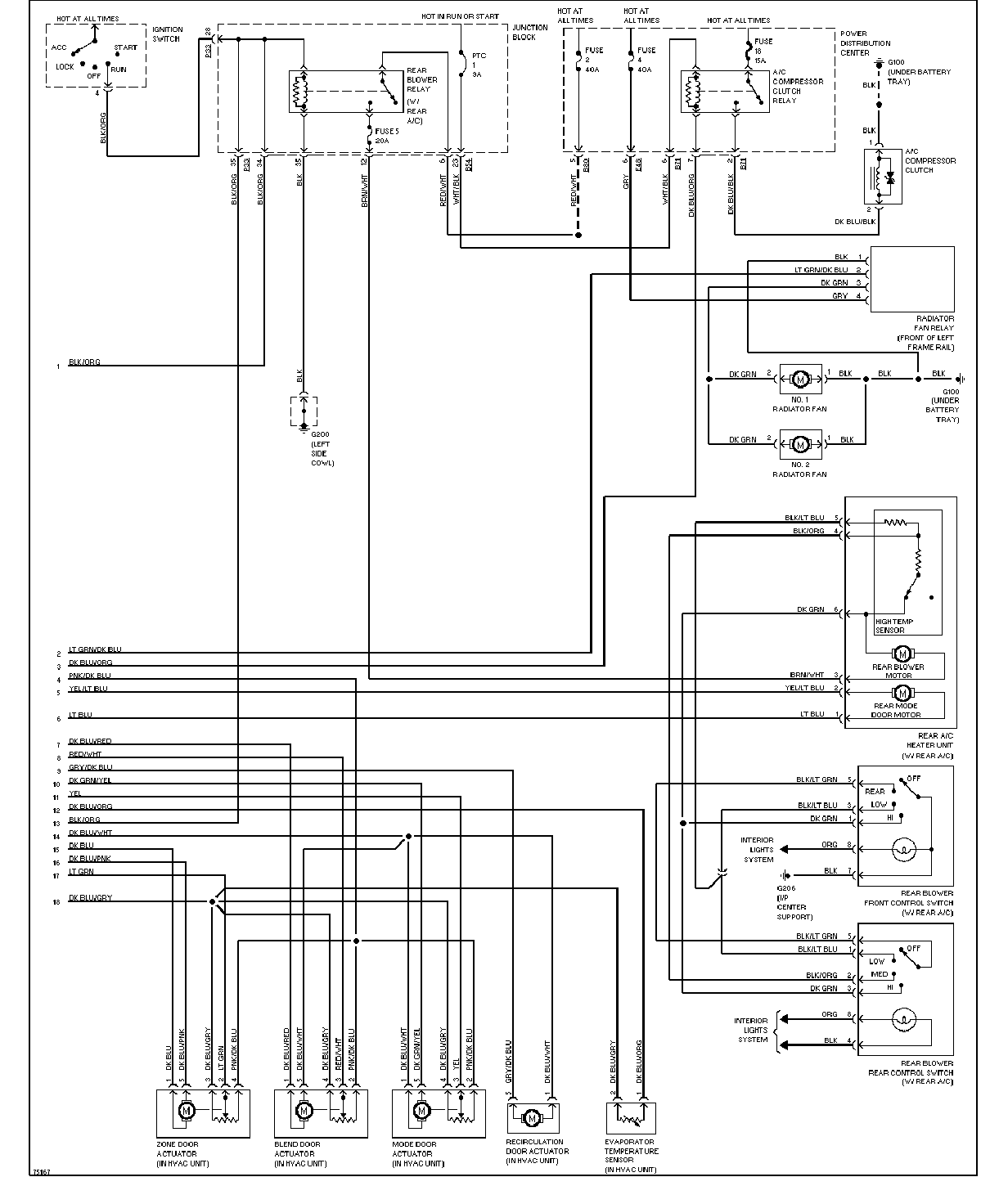

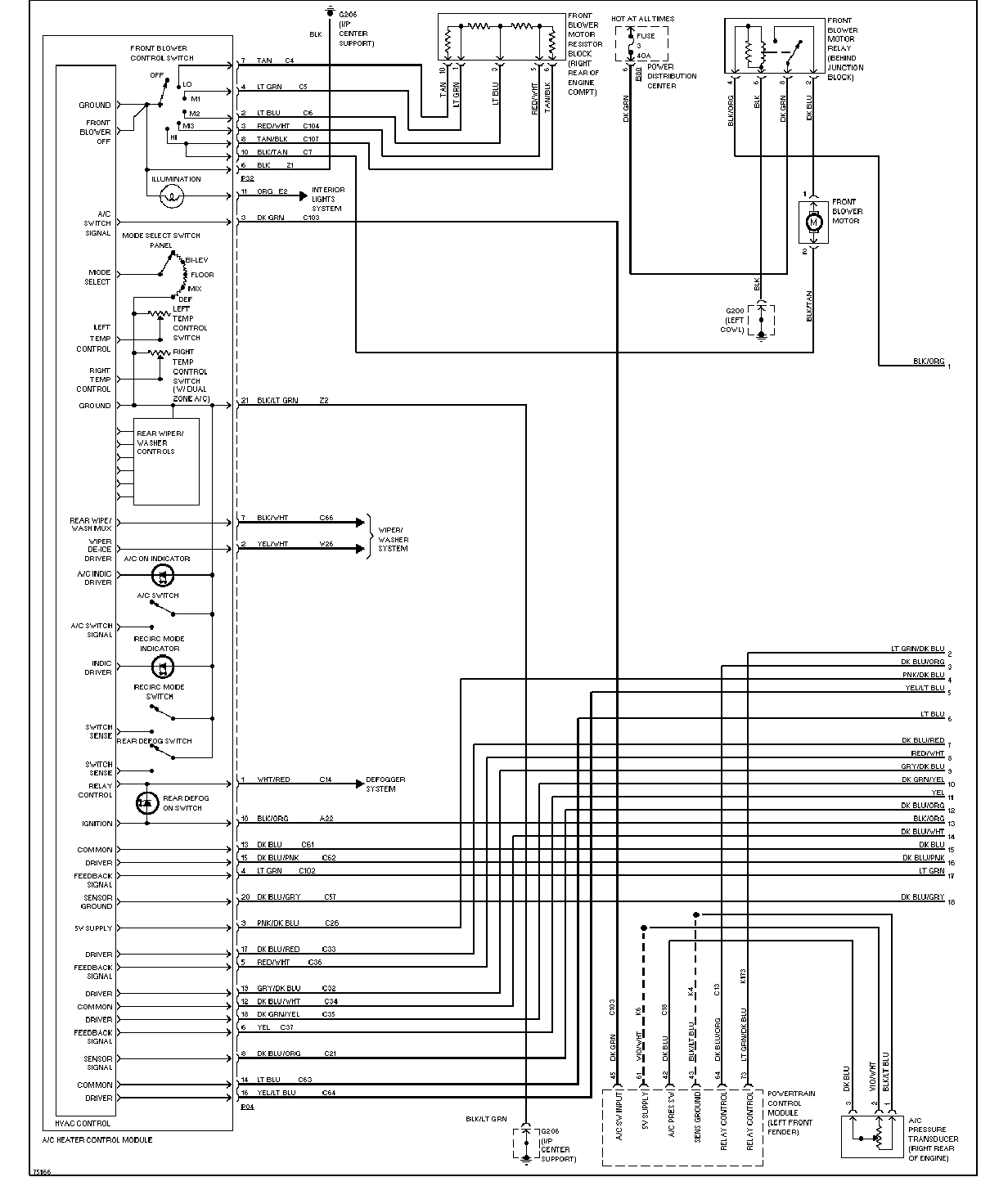

| 空调电路图 1 2 |

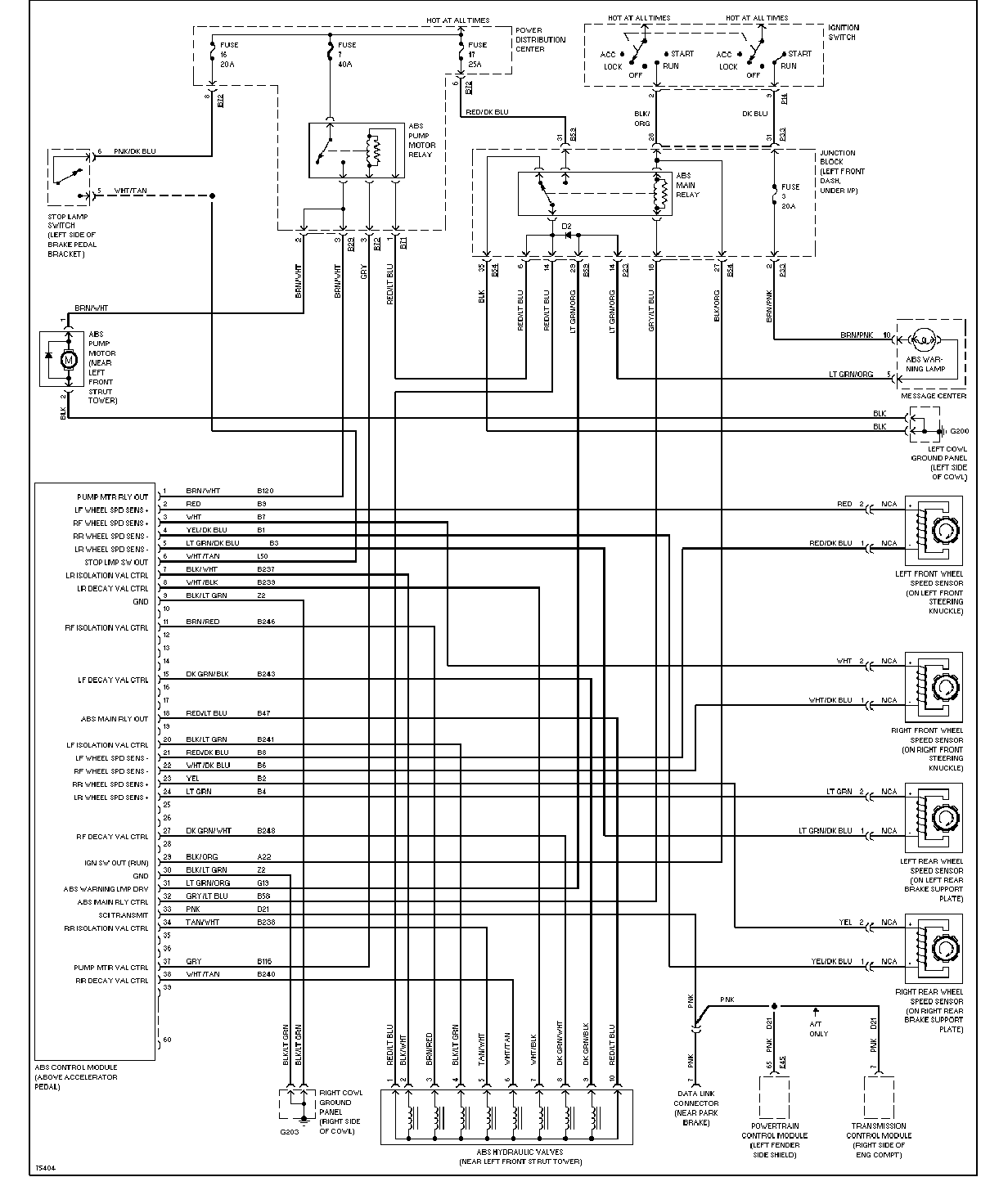

ABS电路图 |

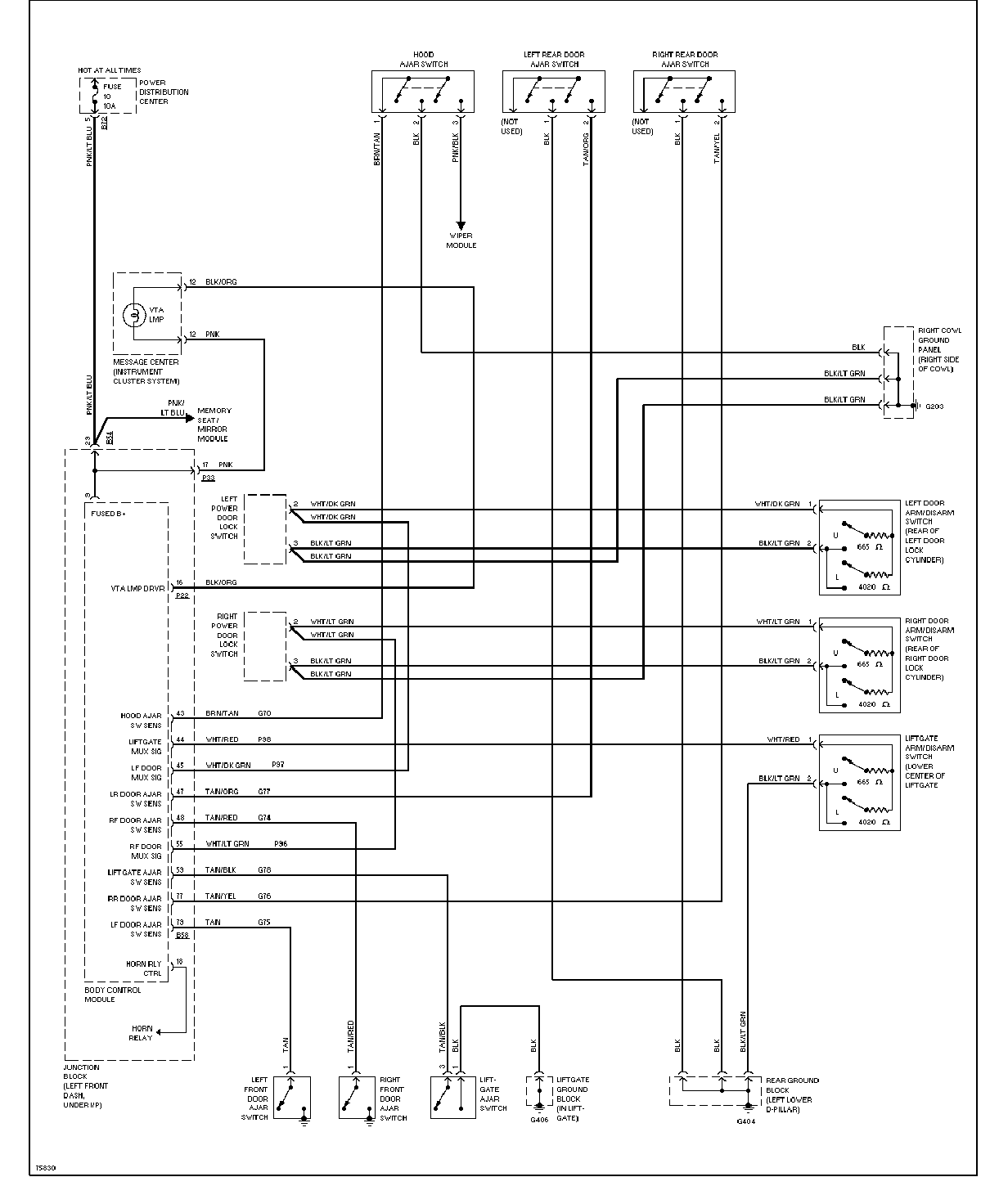

| 防盗电路图 |

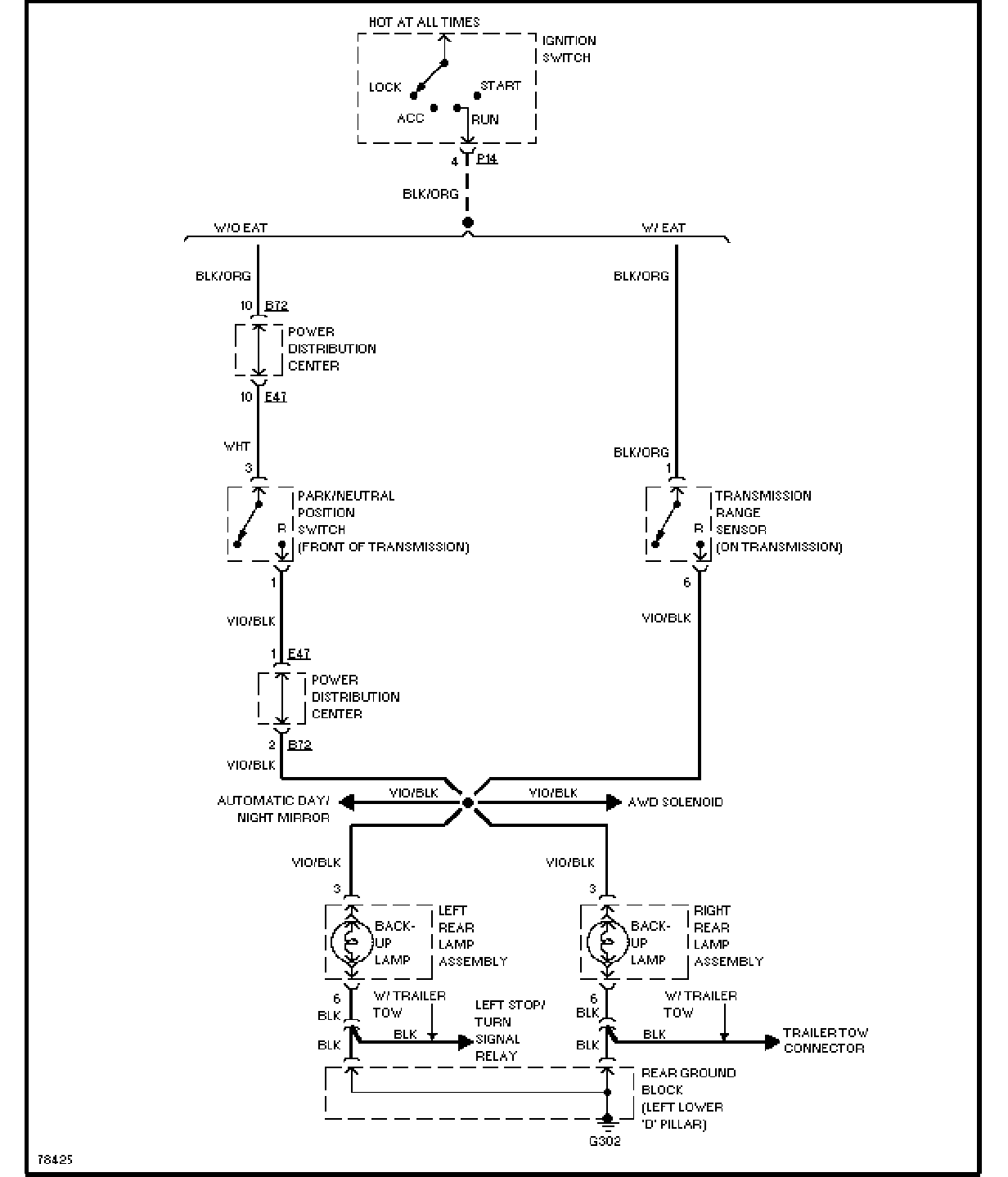

倒车灯电路图 |

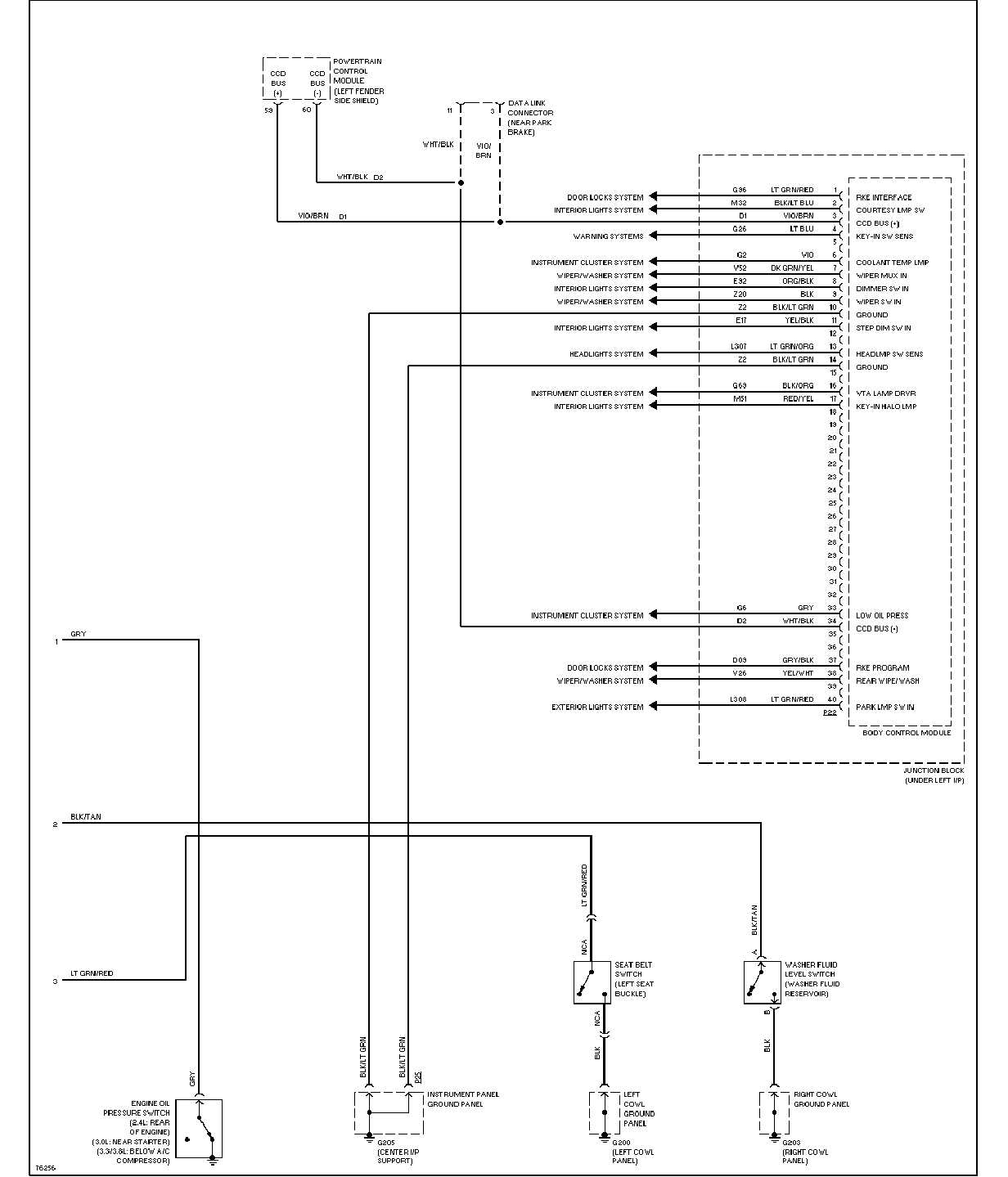

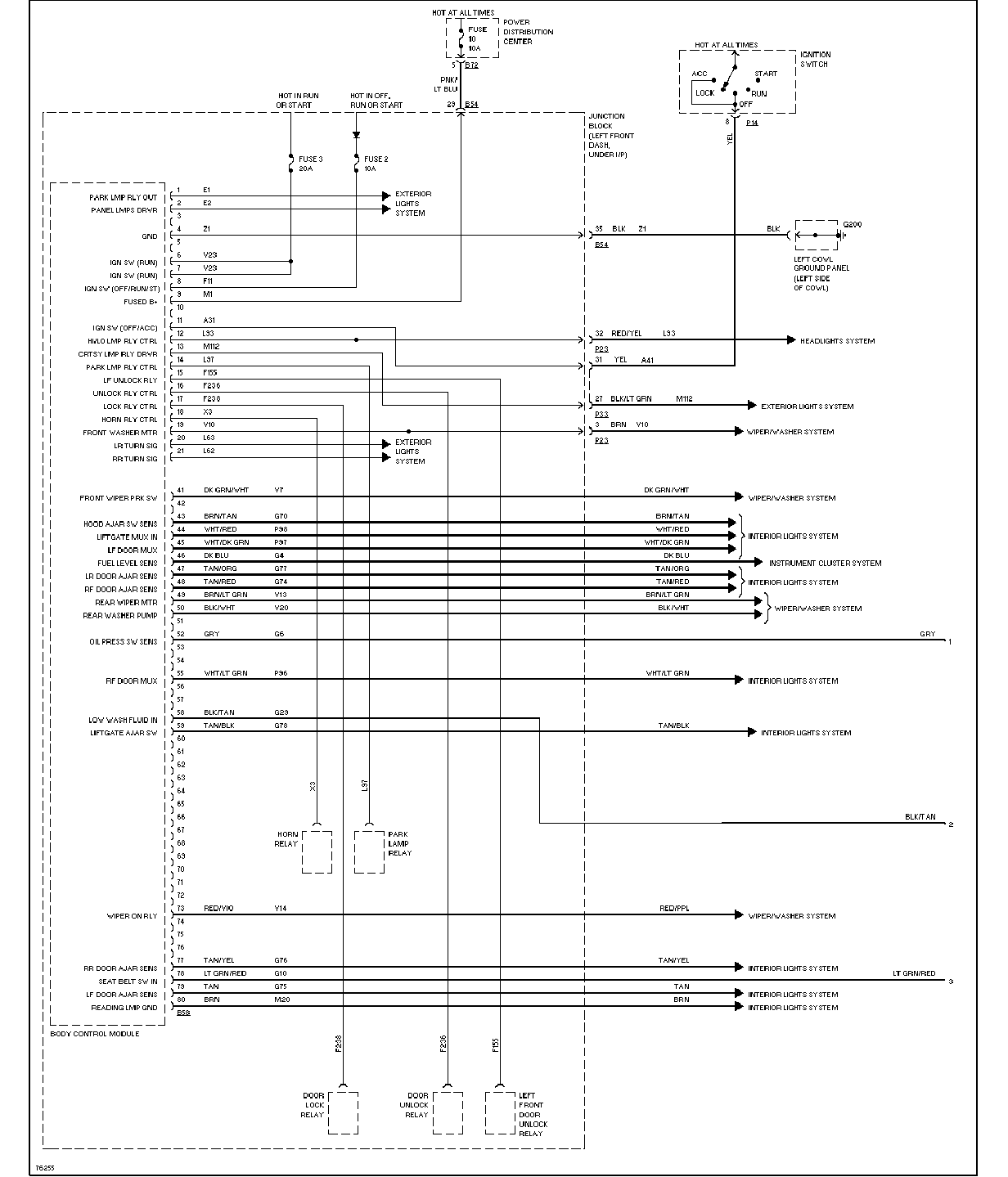

| 车身电脑电路图 1 2 |

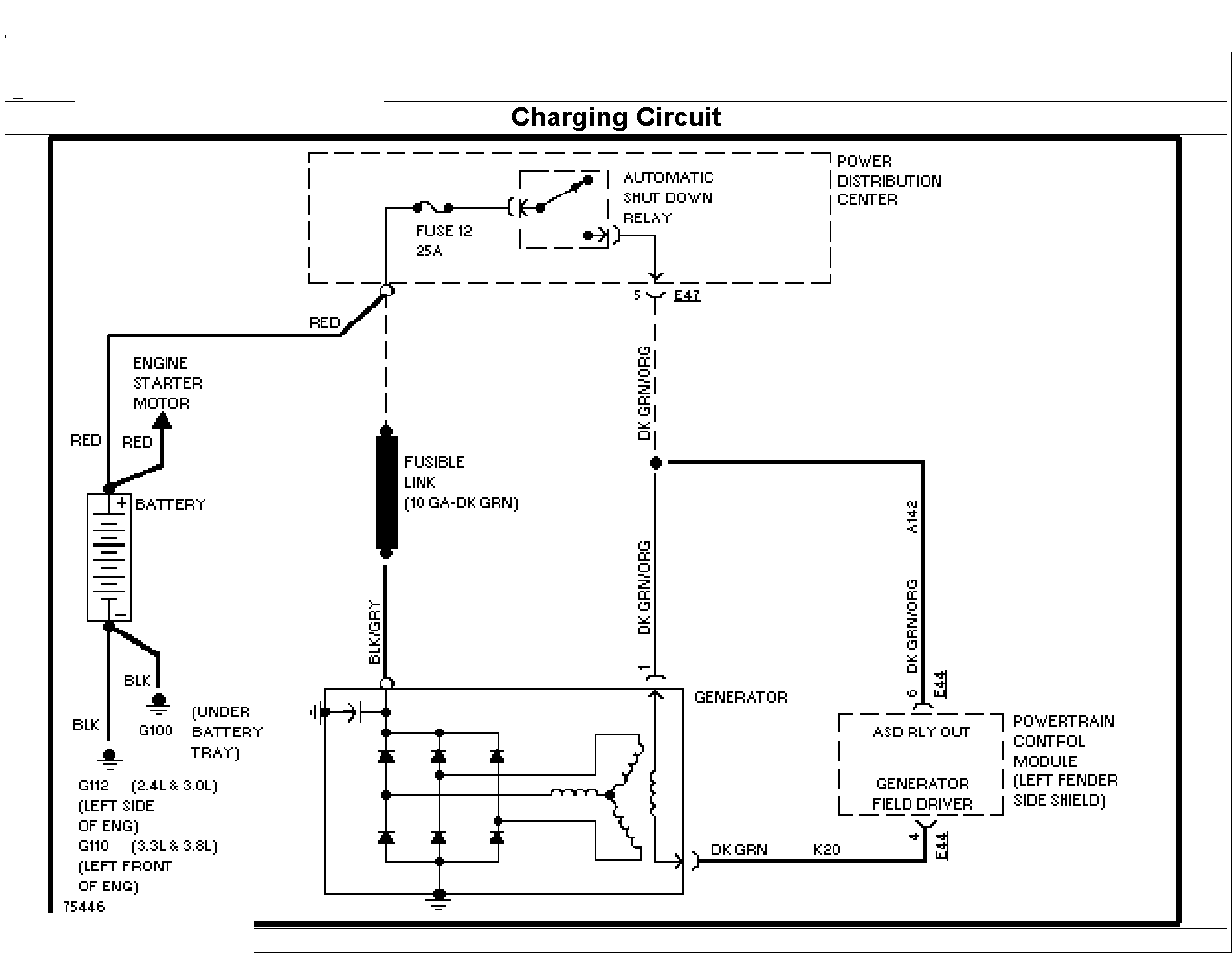

充电系电路图 |

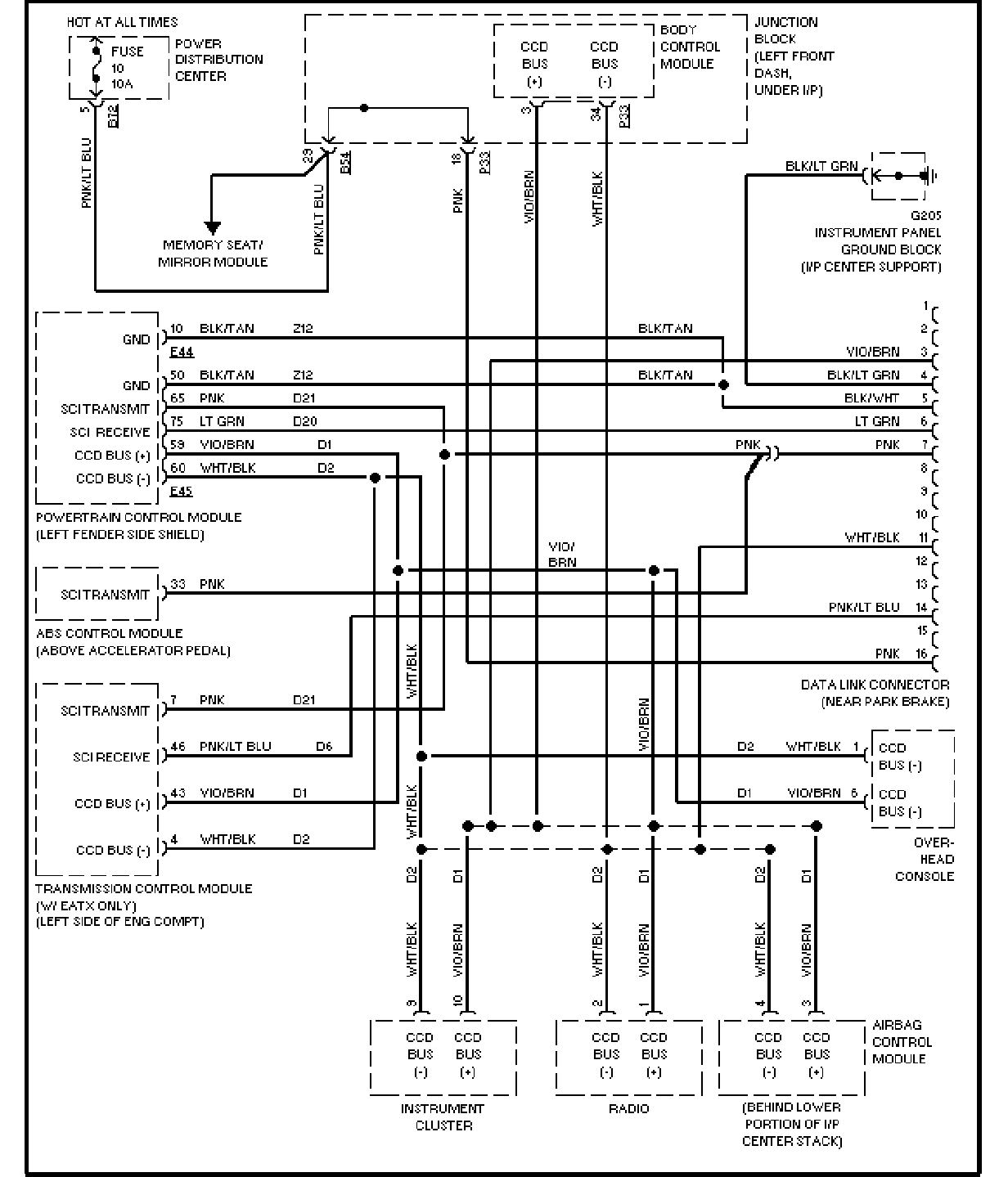

| 电脑数据线图 |
空调风扇电路图 |

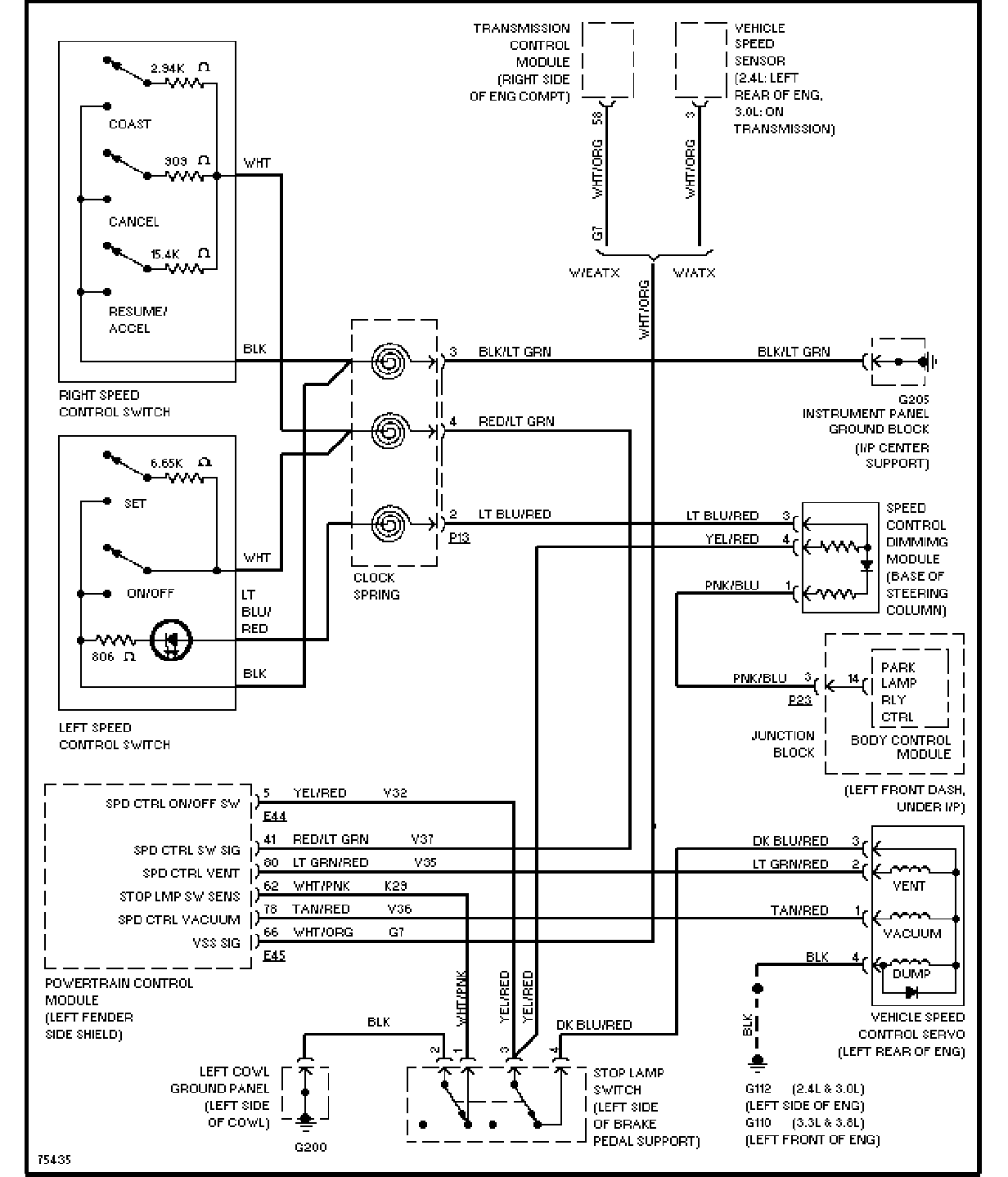

| 巡航控制电路图 |

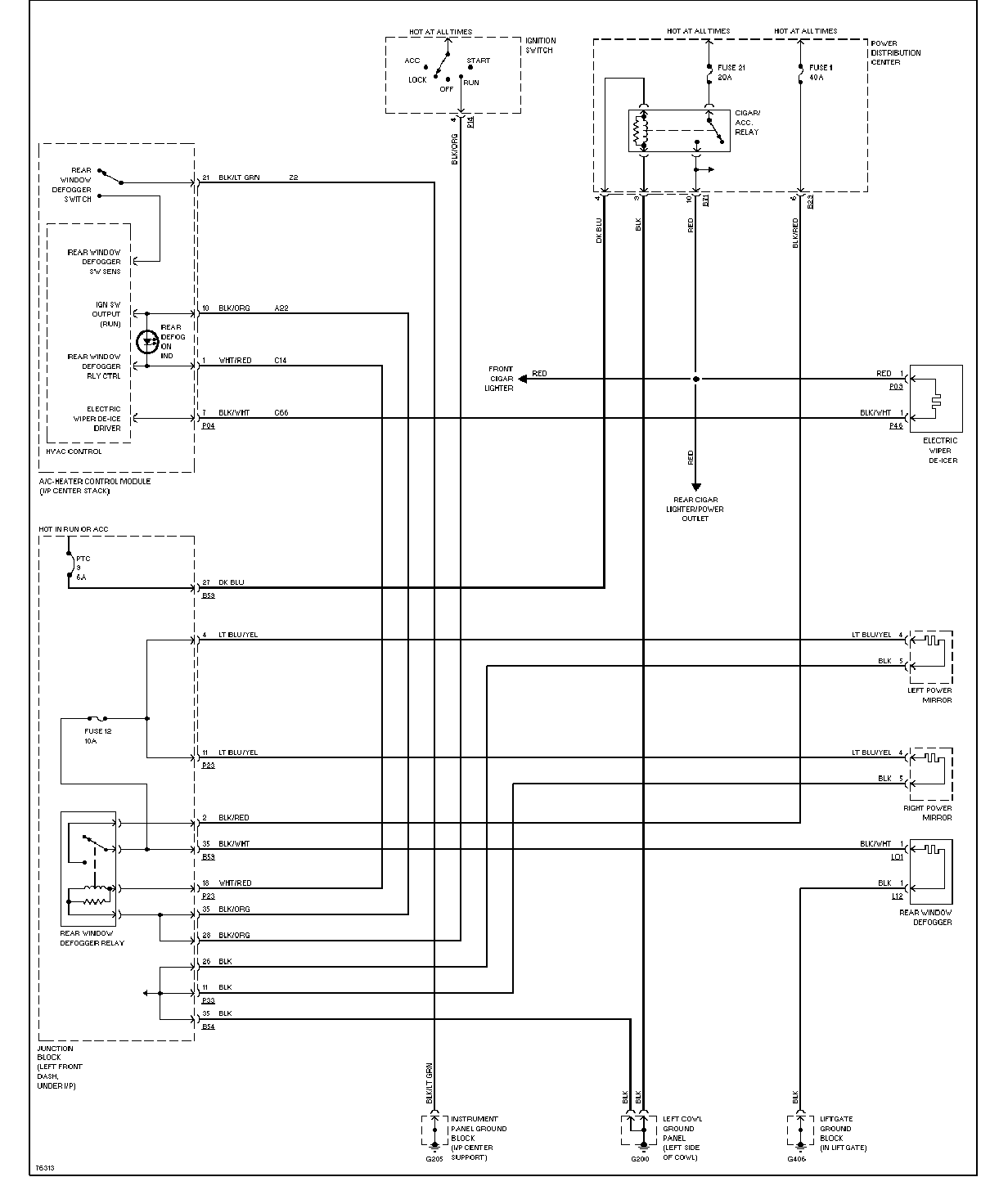

除雾器电路图 |

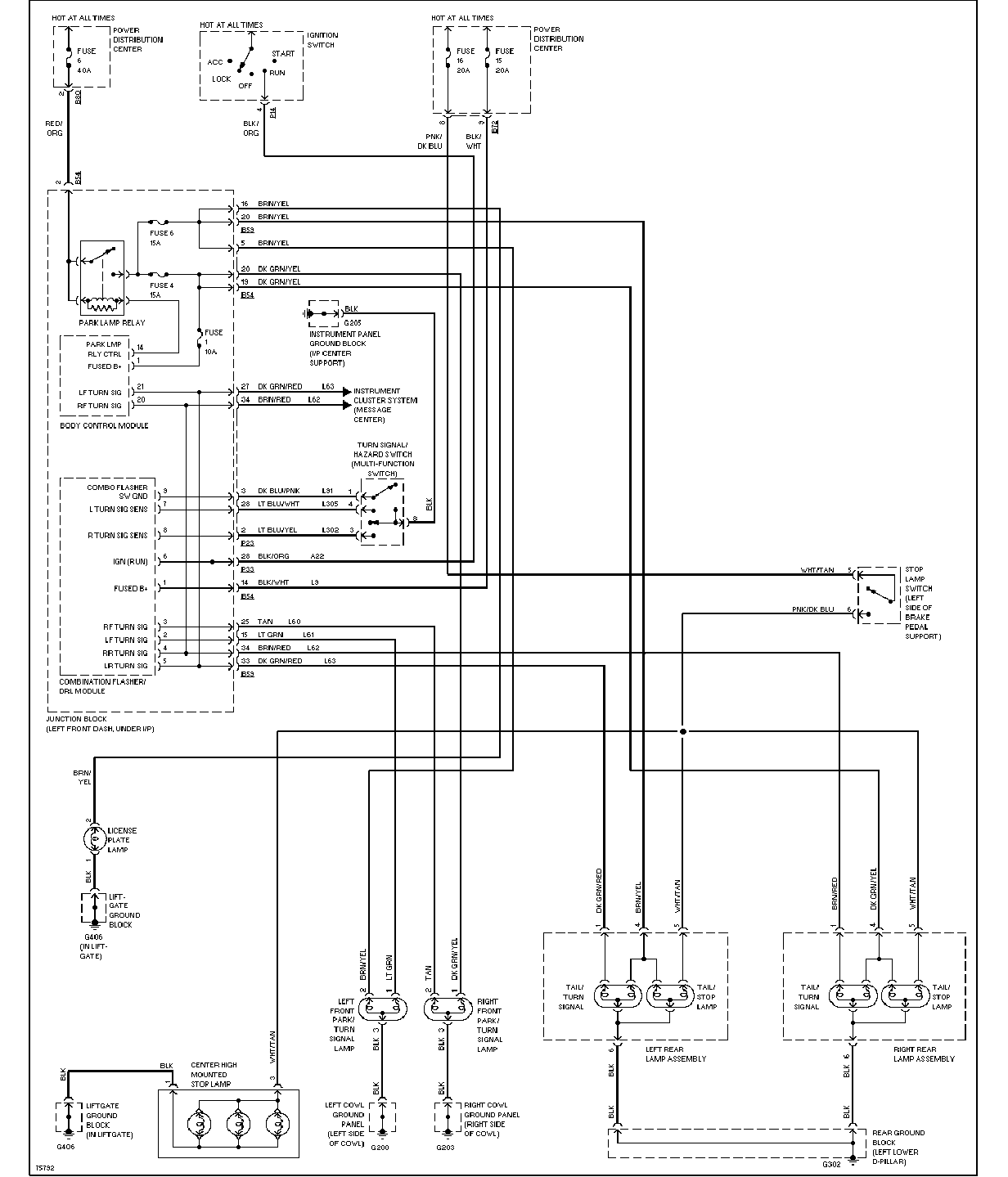

| 外部灯电路图(无挂车装置) |

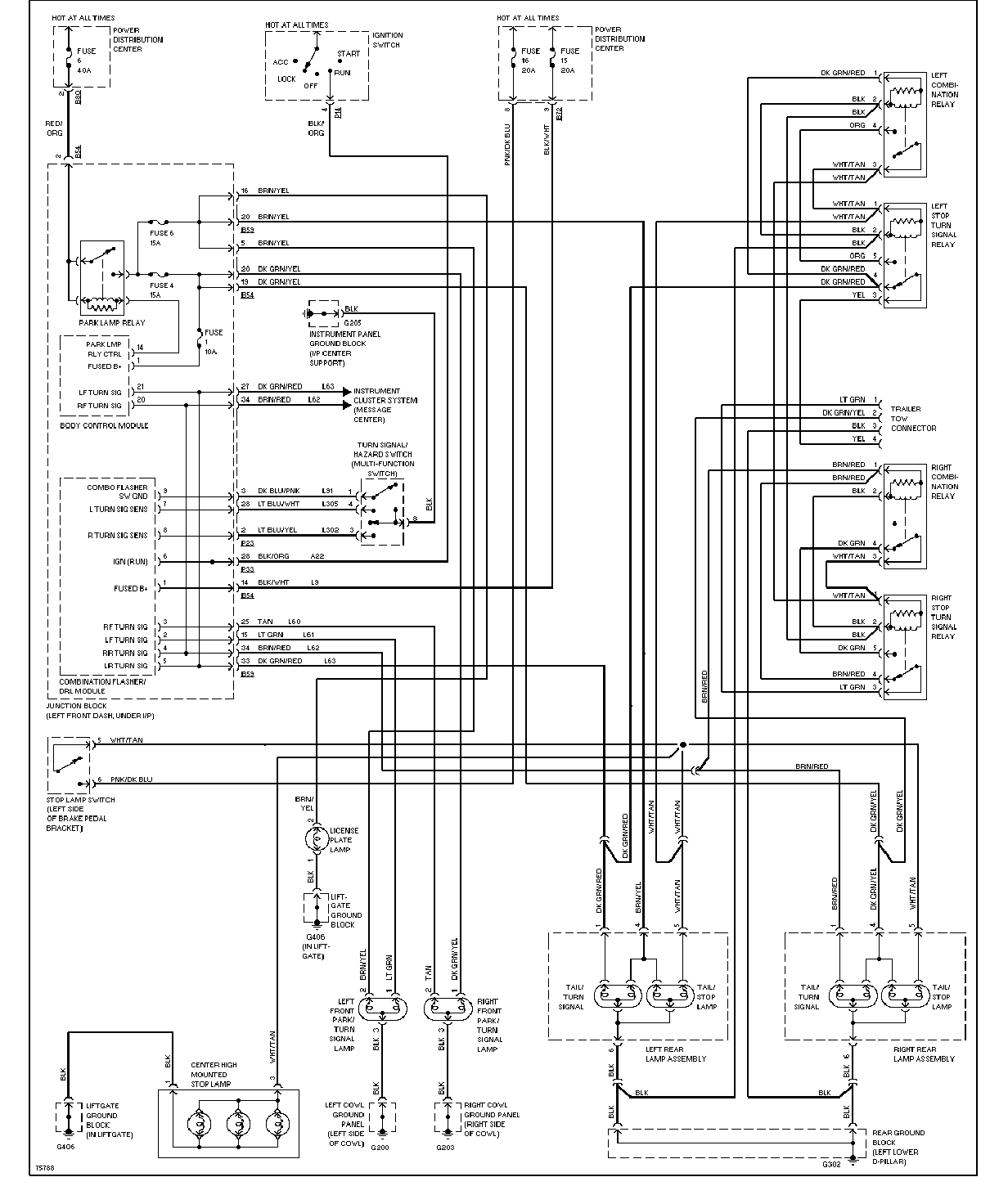

外部灯电路图(带挂车装置) |

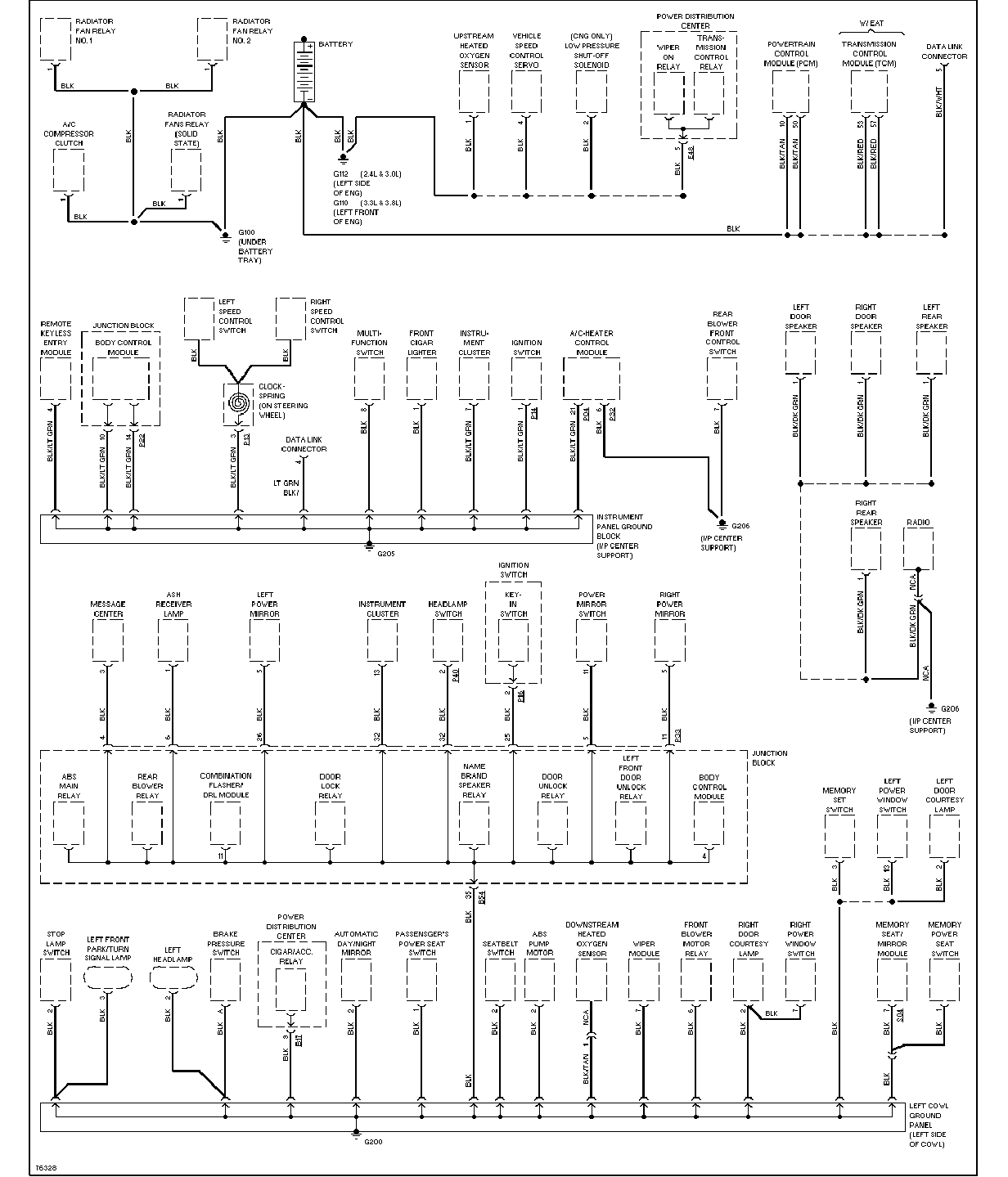

| 搭铁分配电路图 1 2 |

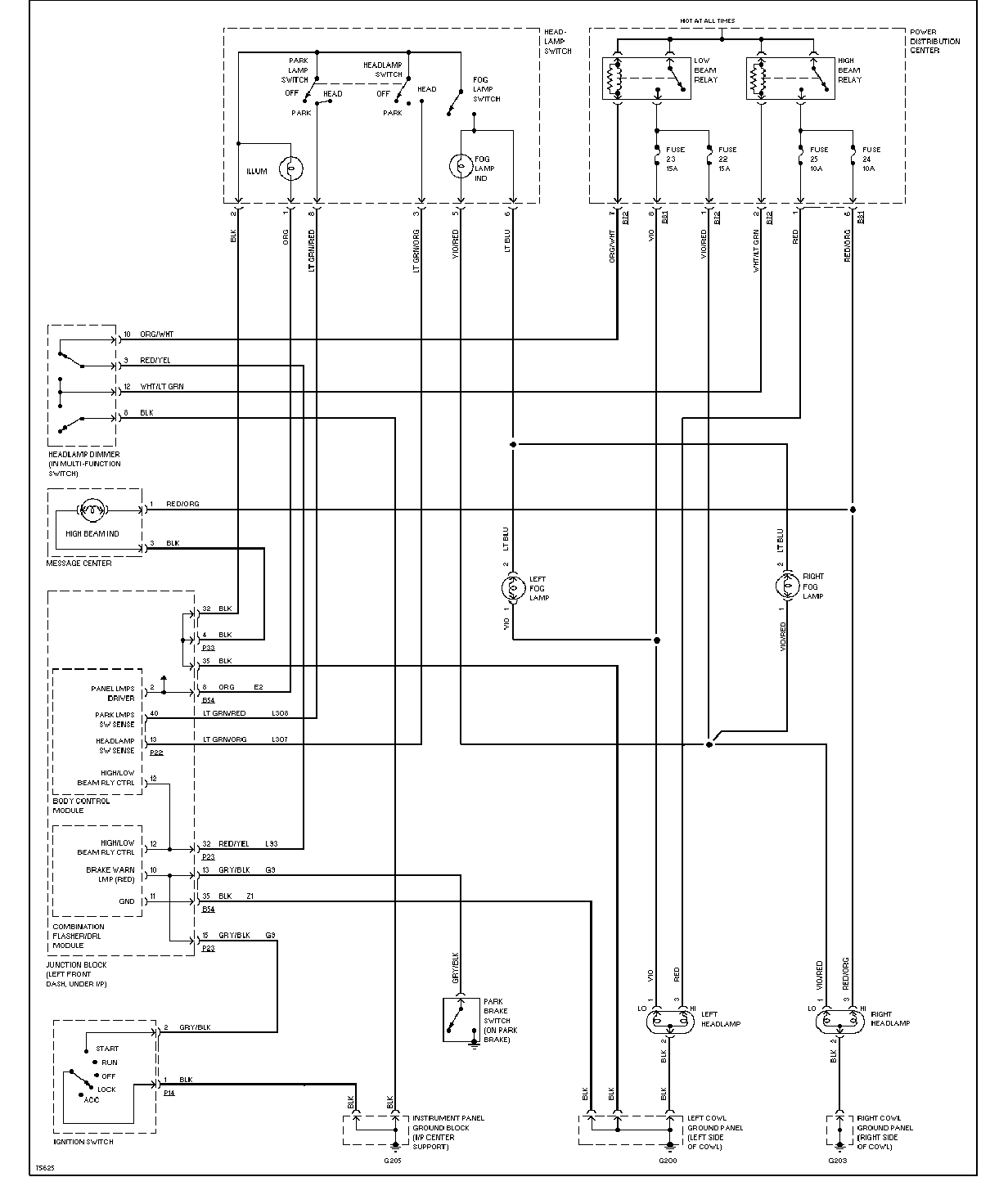

大灯及雾灯电路图(带DRL) |

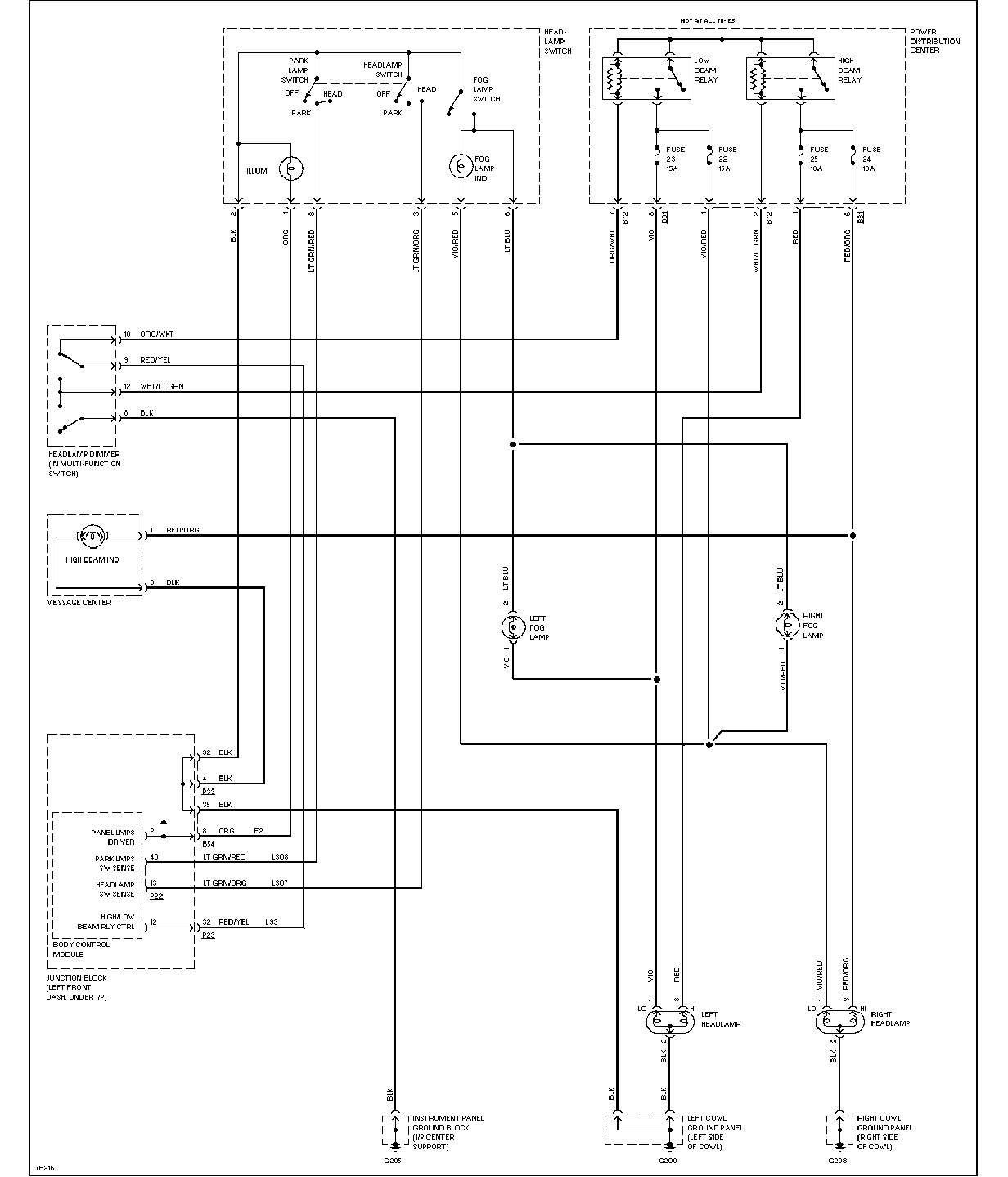

| 大灯及雾灯电路图(无DRL) |
喇叭电路图 |

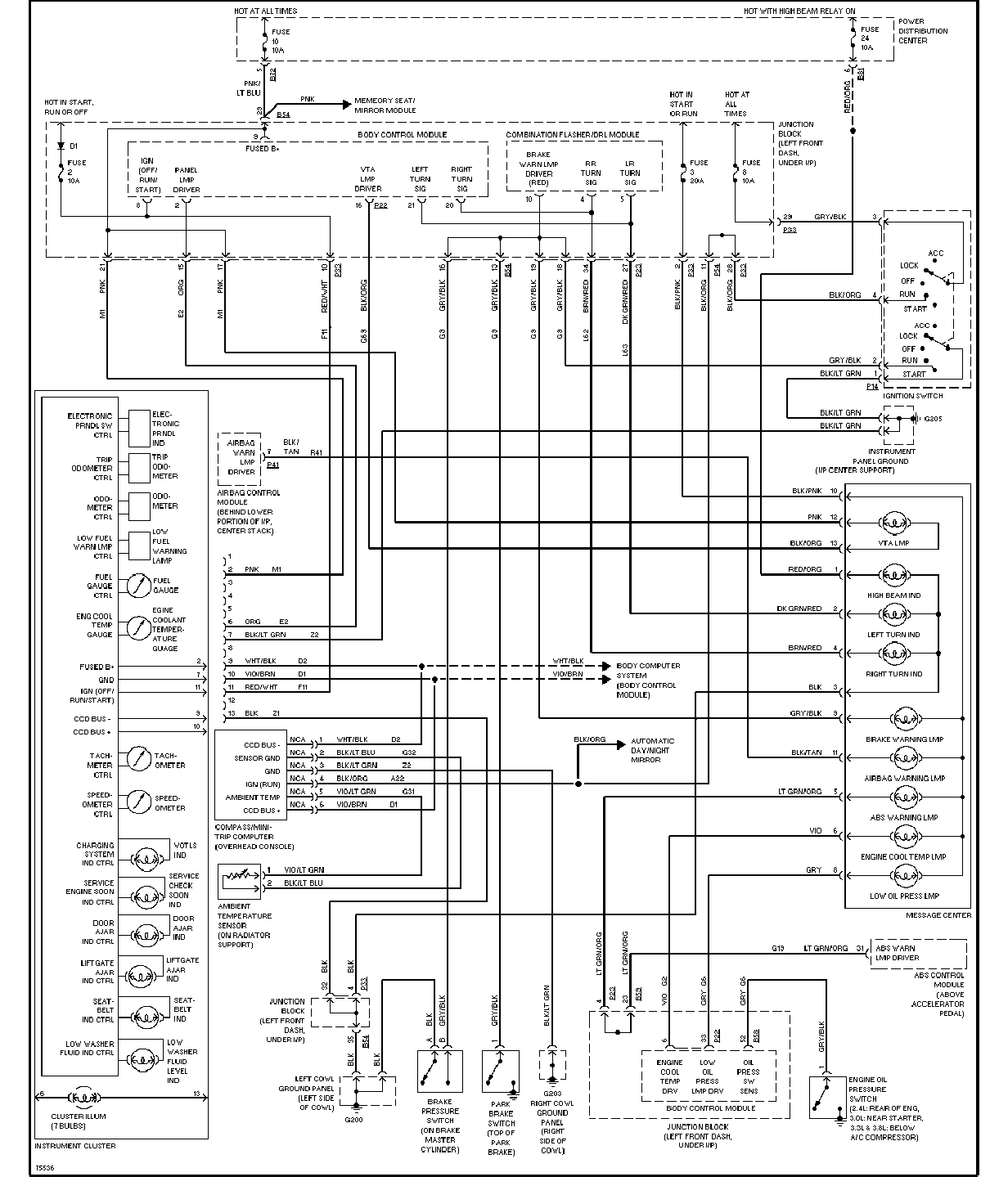

| 仪表板电路图 |

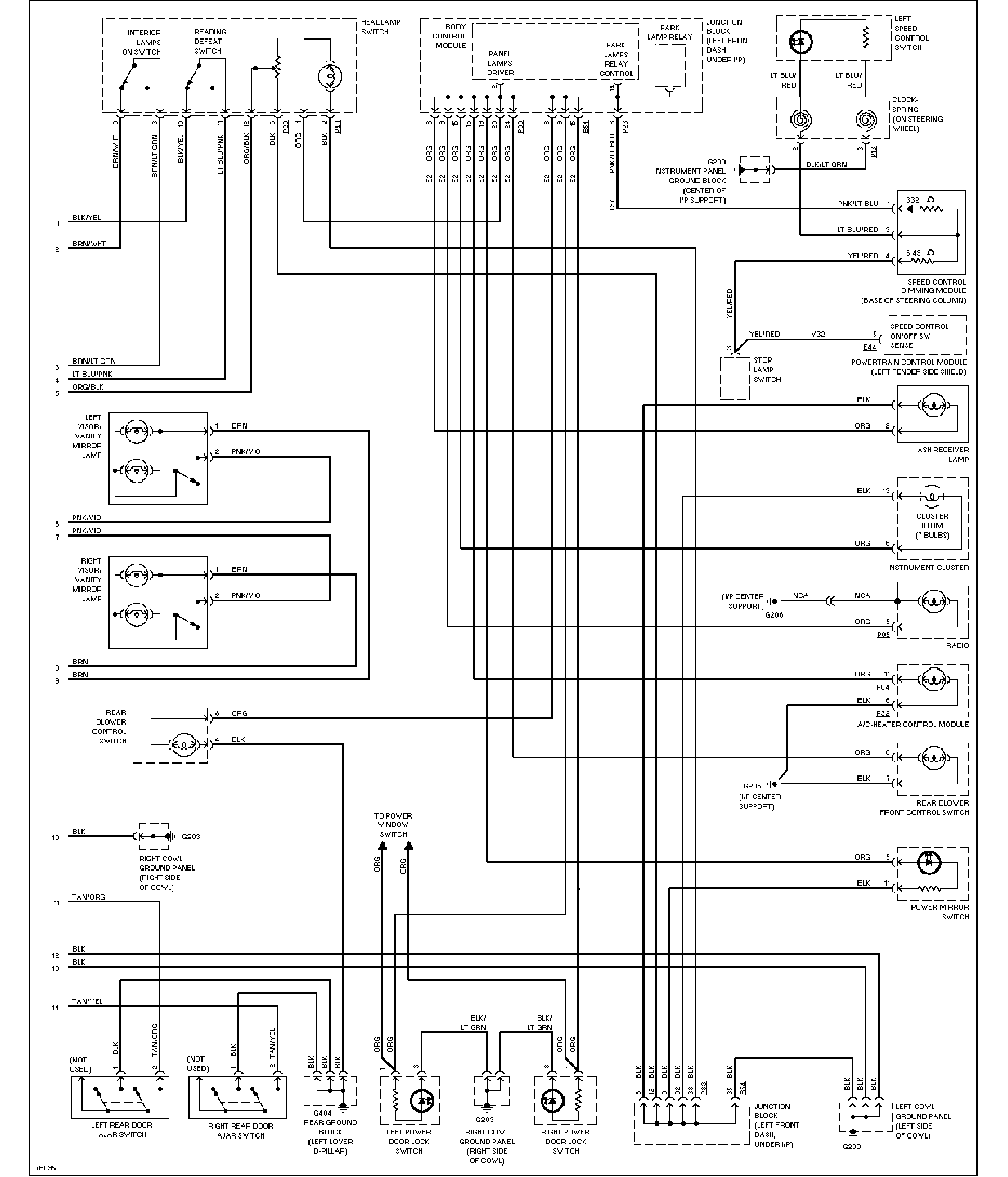

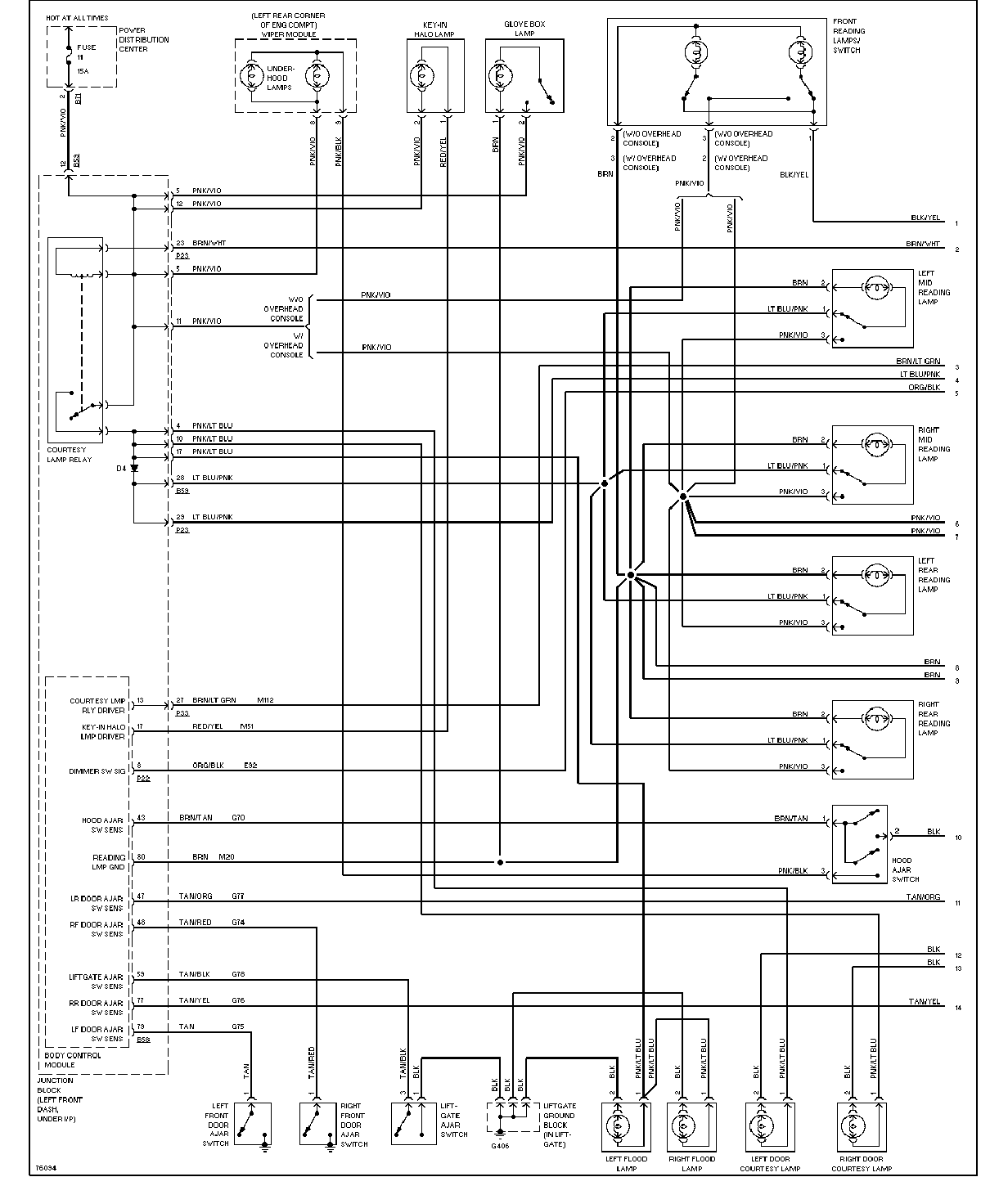

车内灯电路图 1 2 |

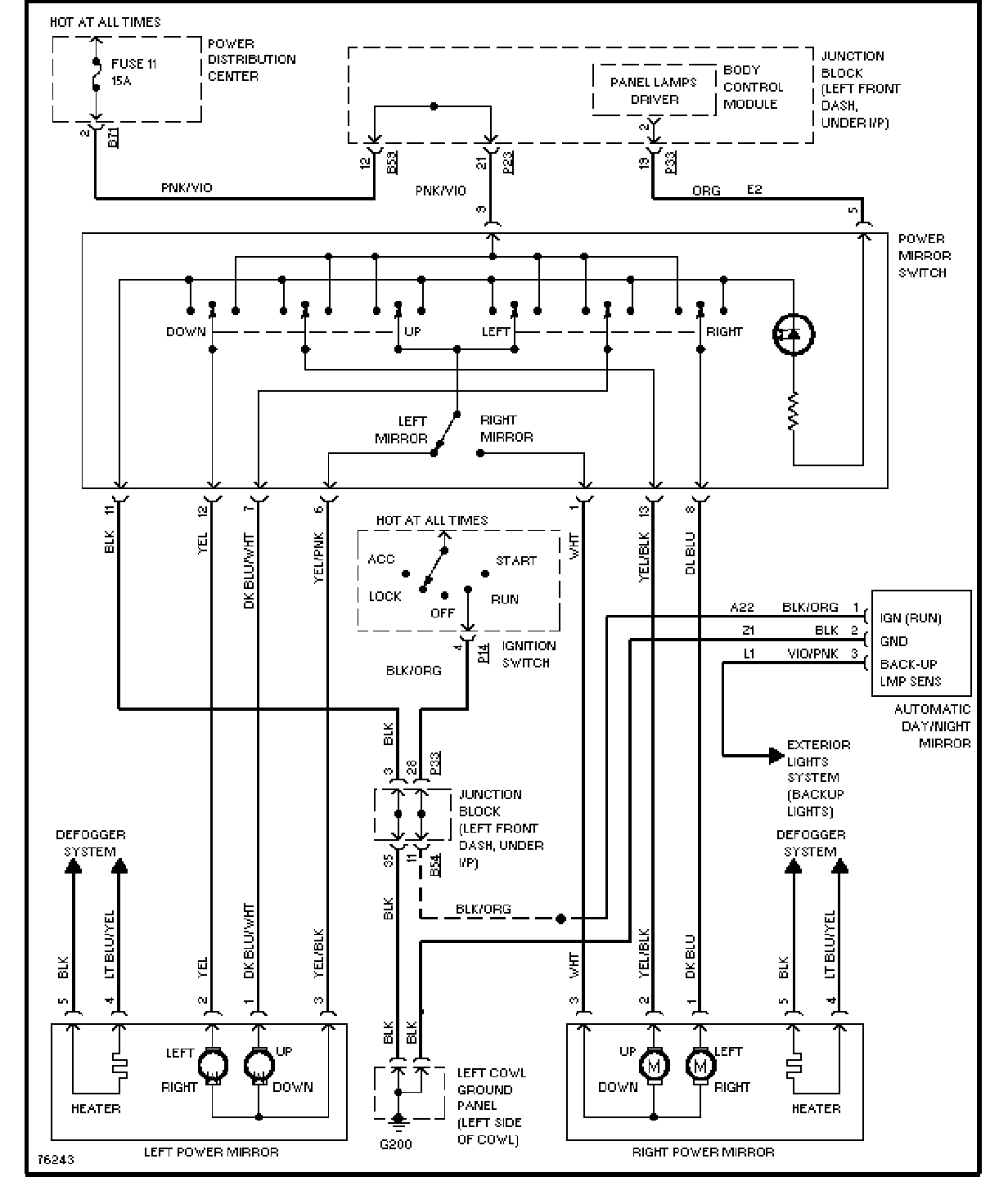

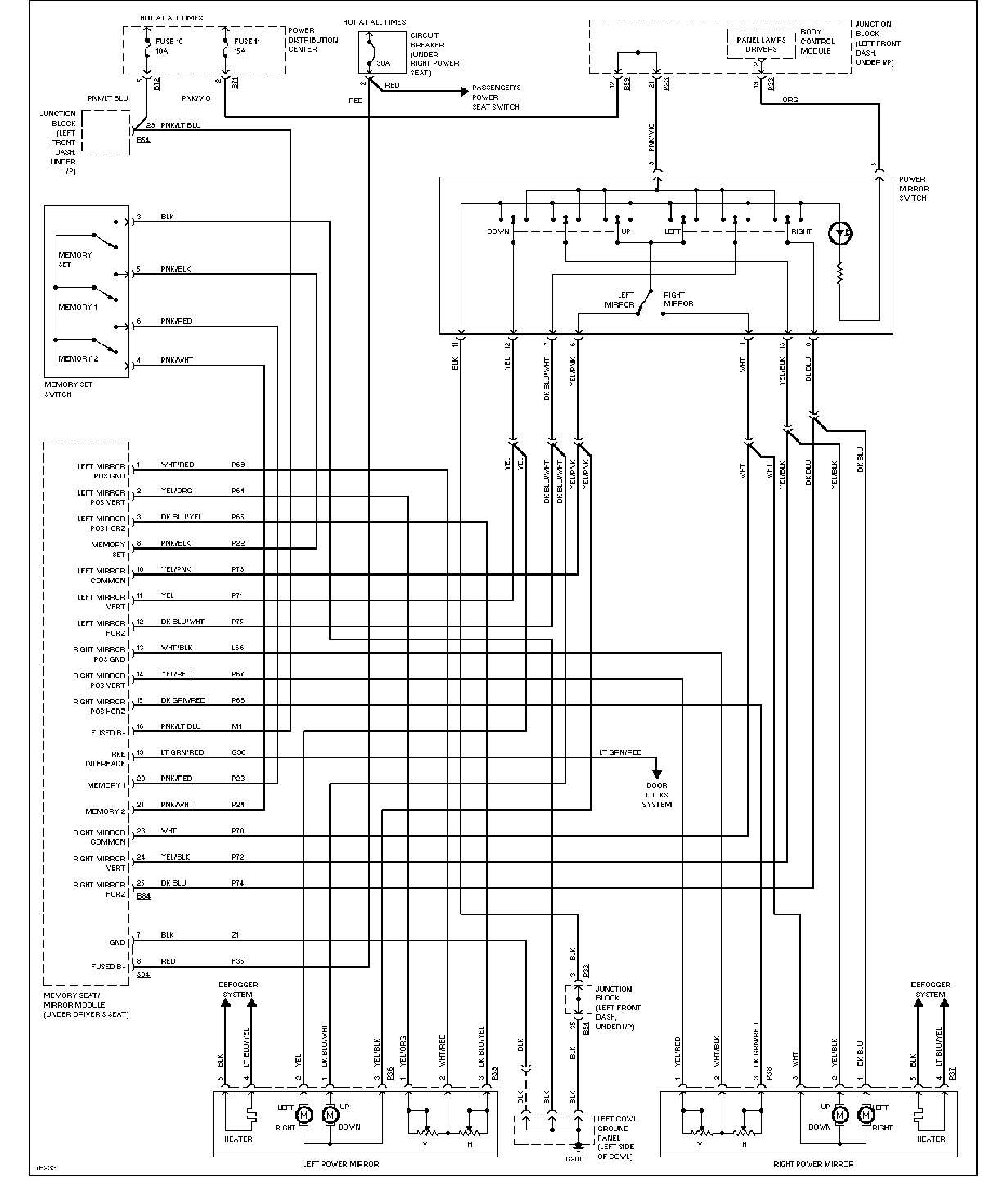

| 记忆后视镜电路图 |

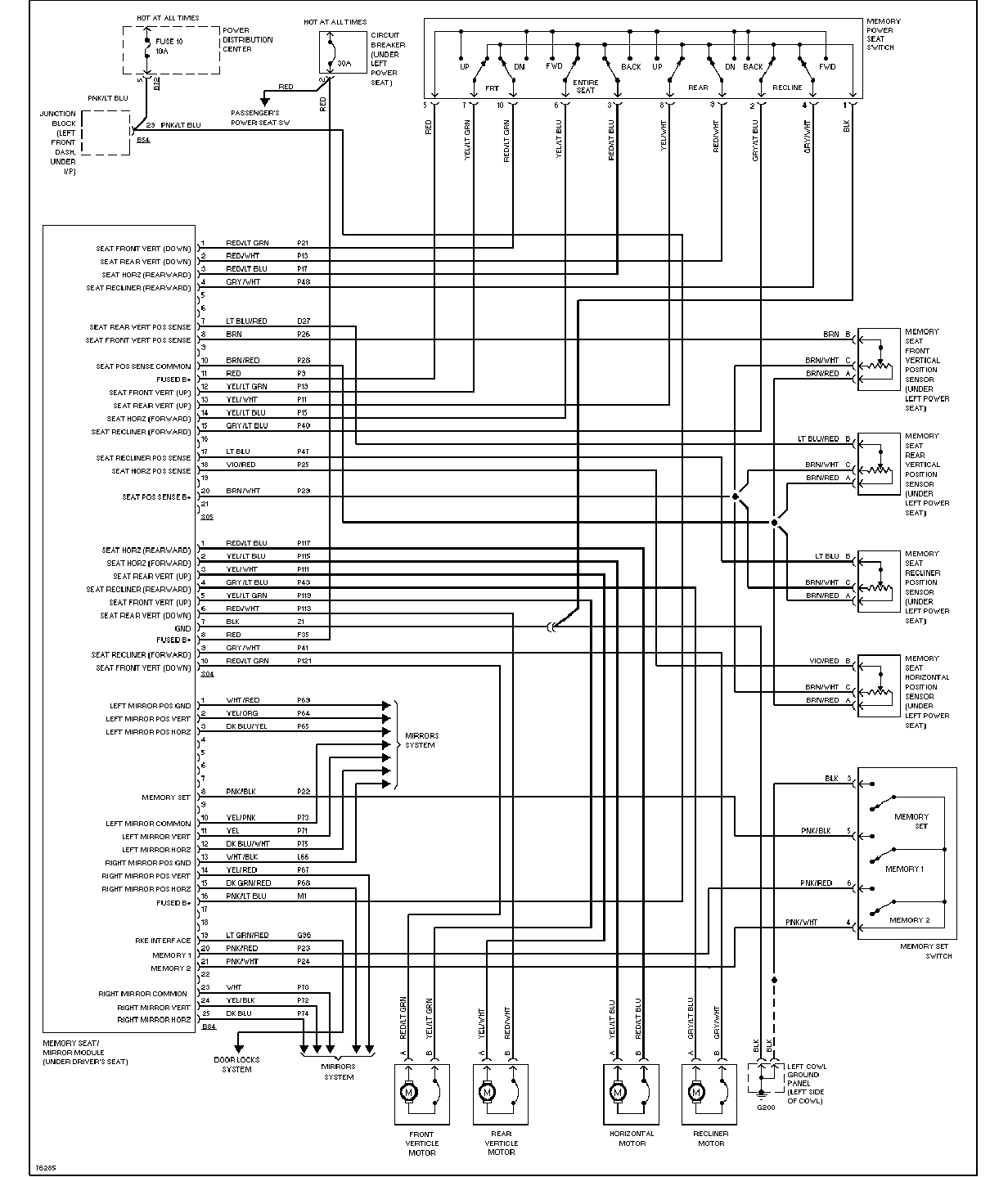

记忆座椅电路图 |

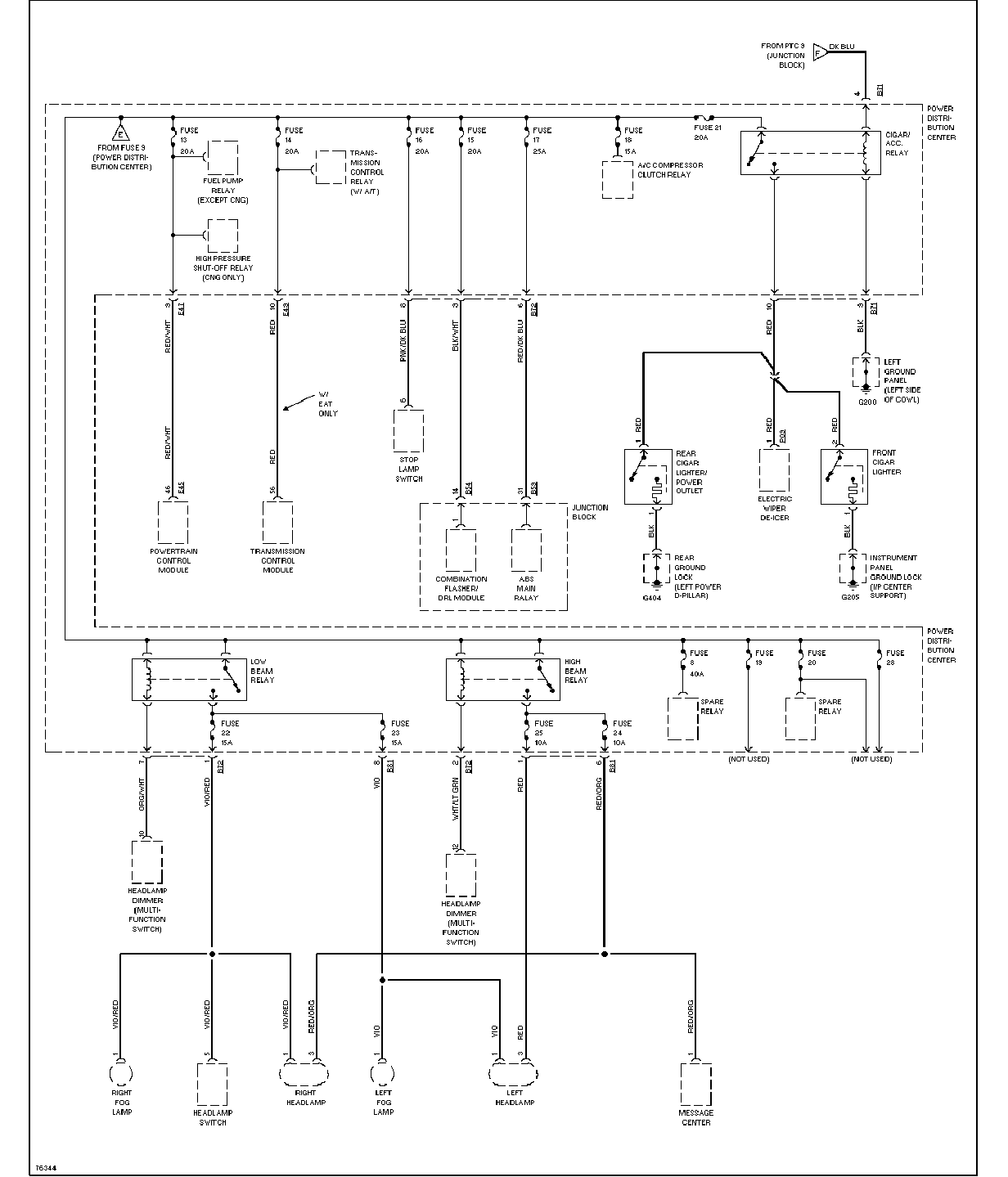

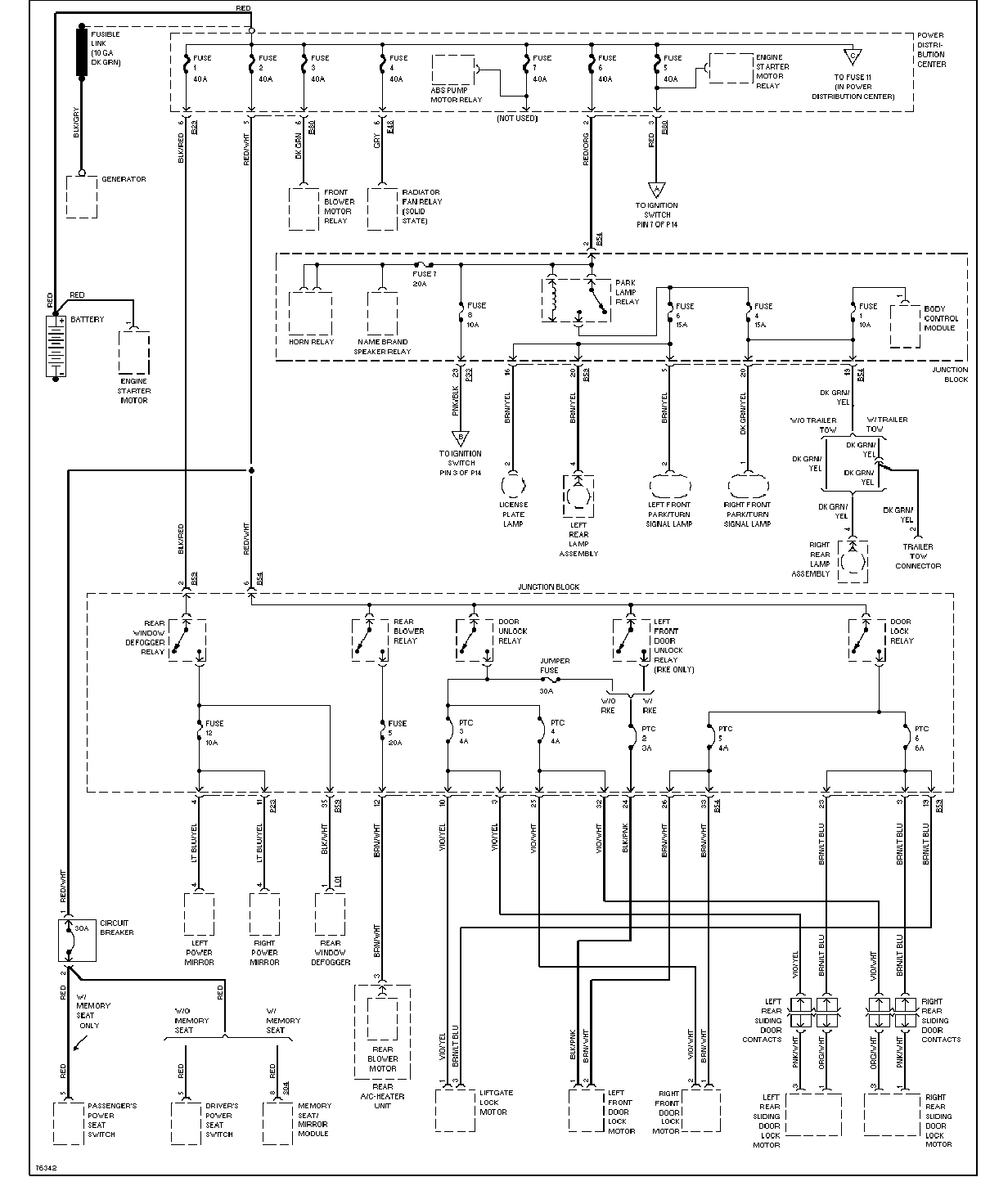

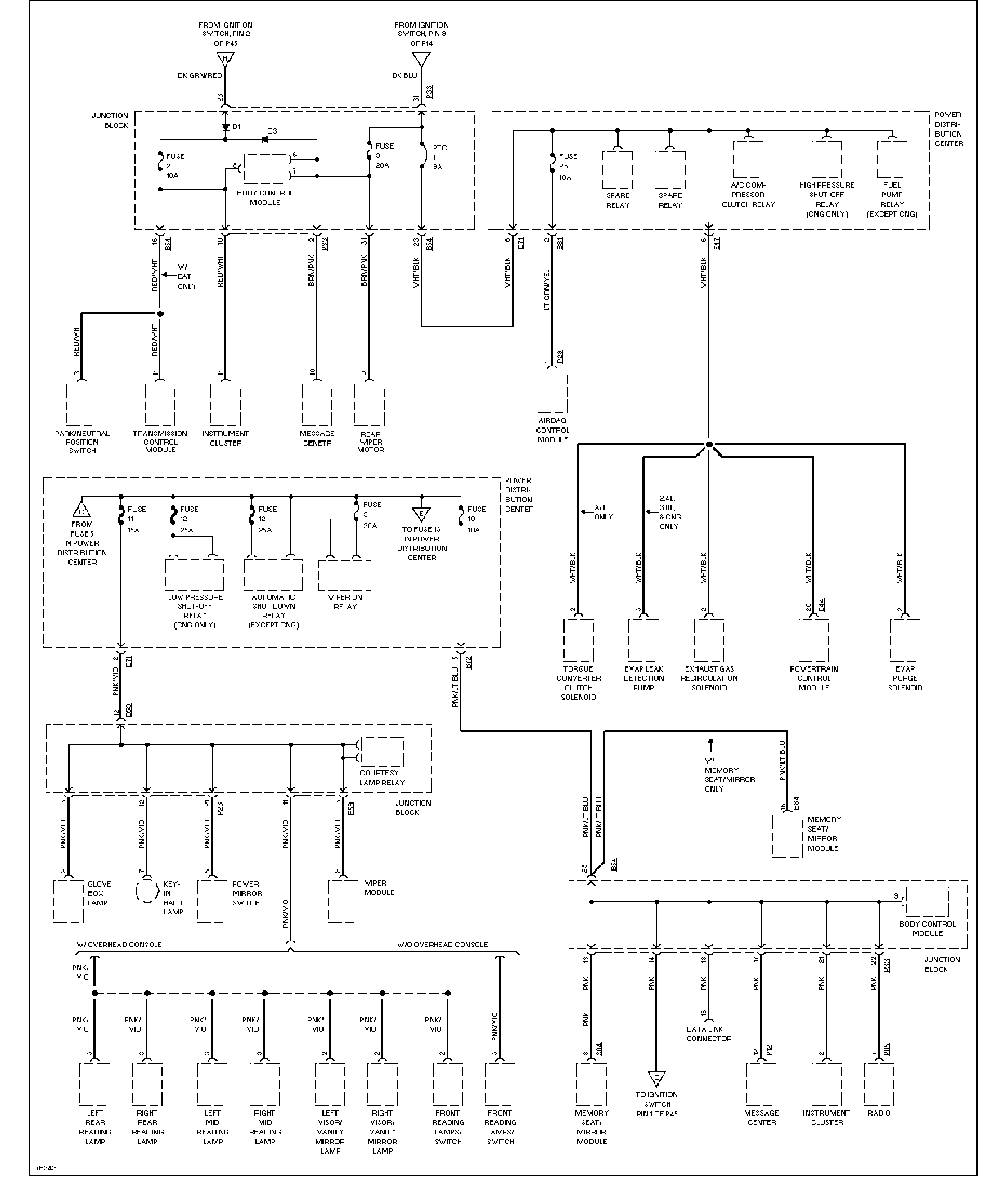

| 电源电路图 1 2 3 4 |
电动车门电路图 |

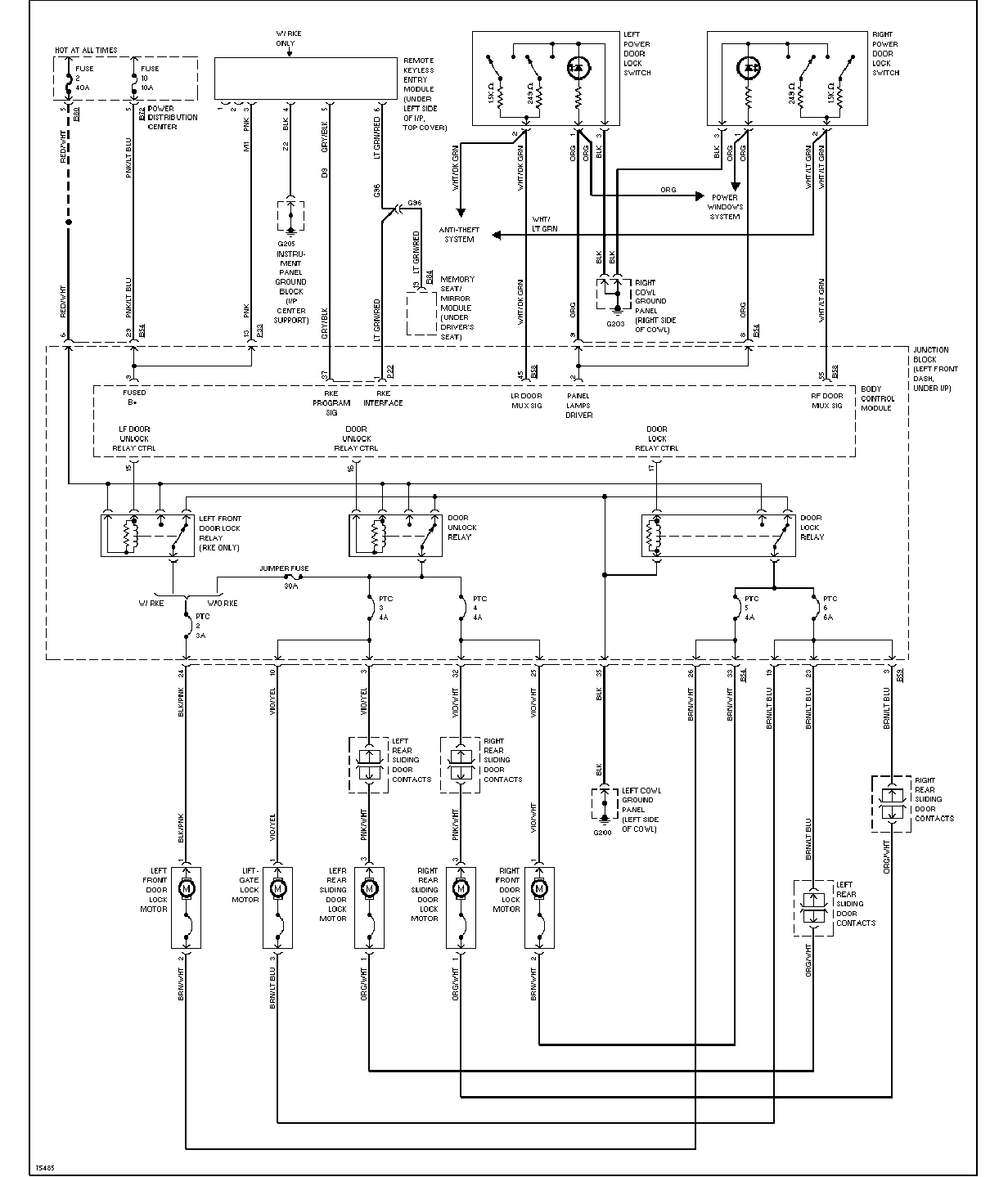

| 电动门锁电路图 |
电动座椅电路图 |
| 起动电路图 |

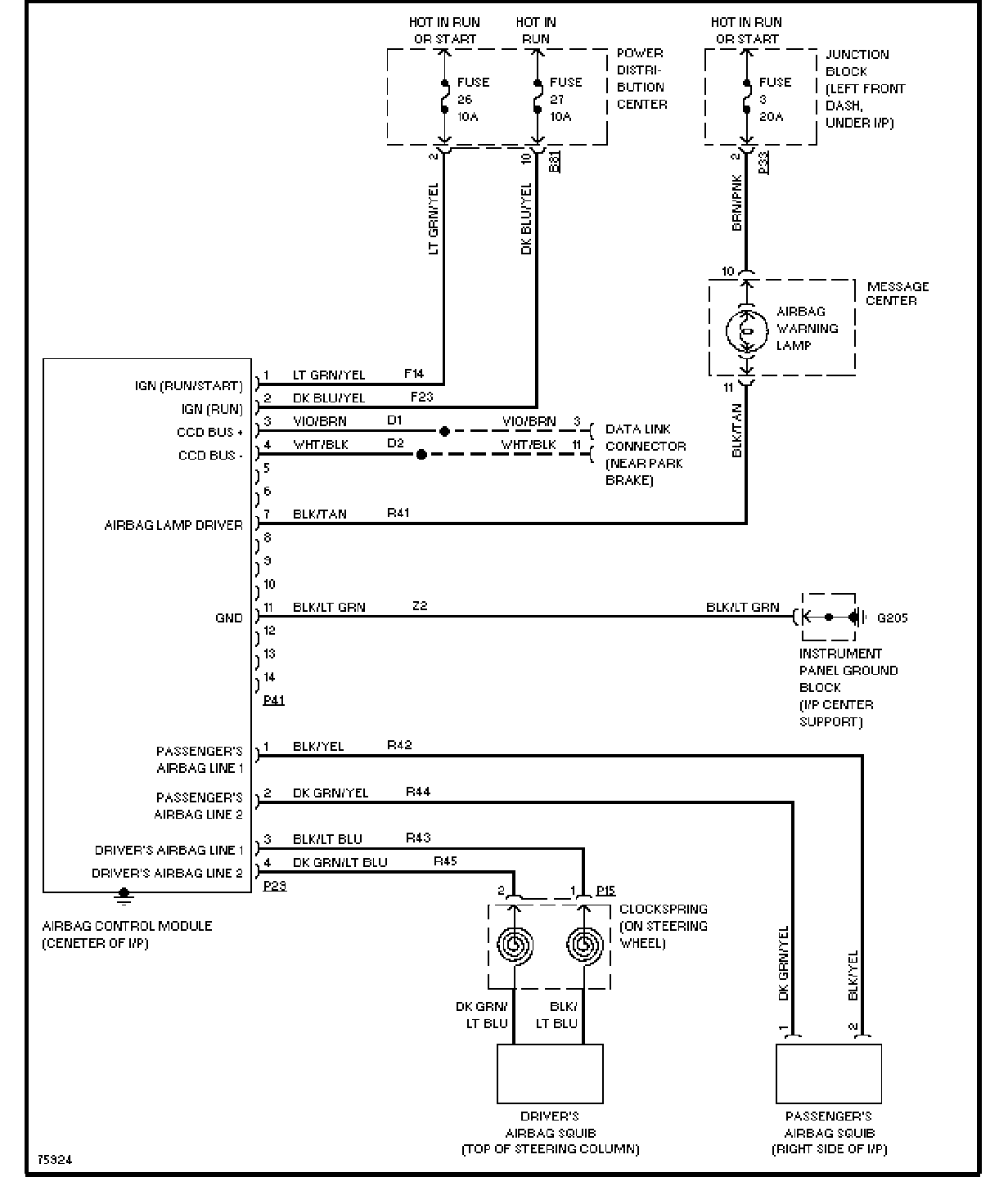

安全气囊电路图 |

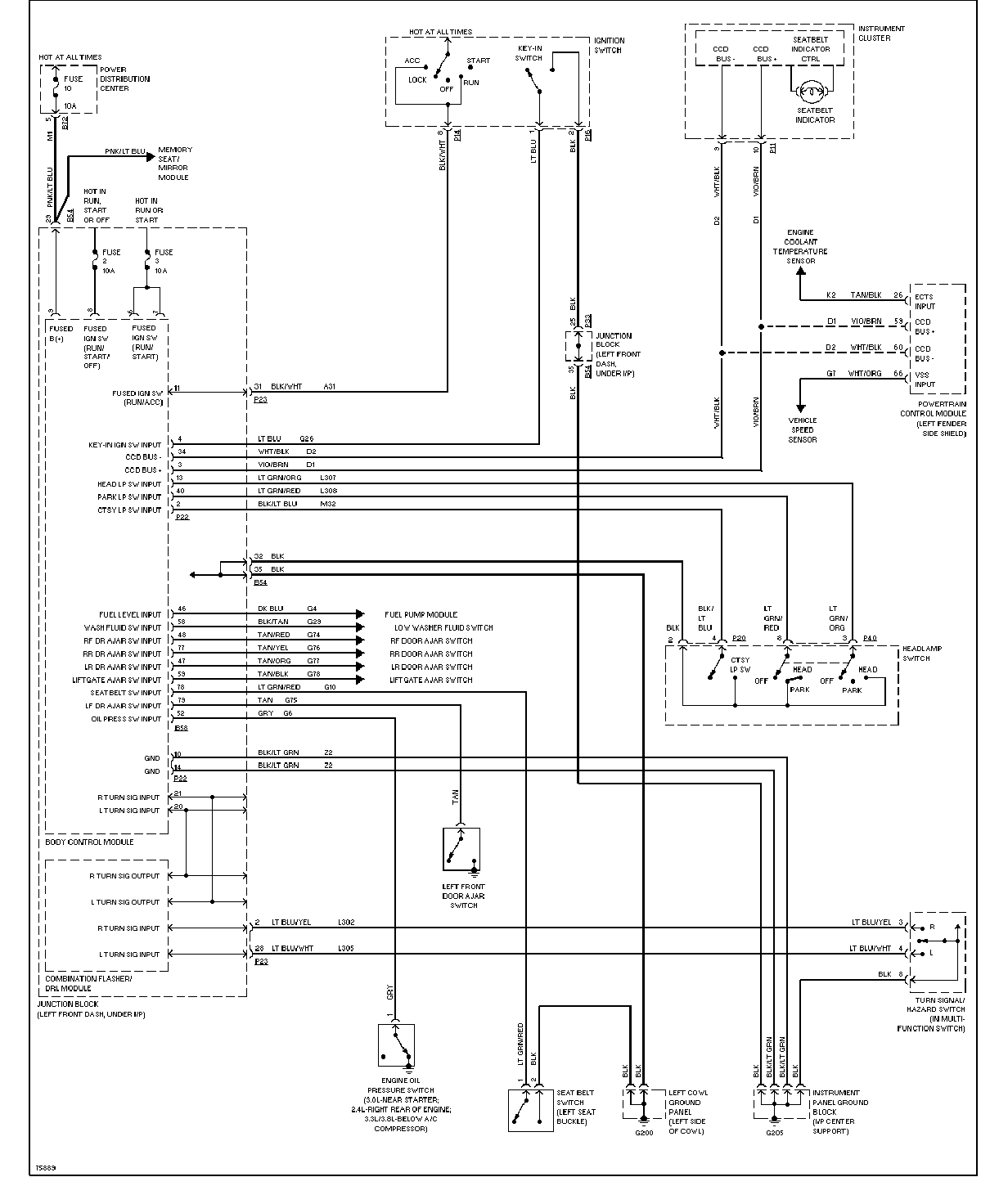

| 报警系统电路图 |
雨刮清洗器电路图 |
