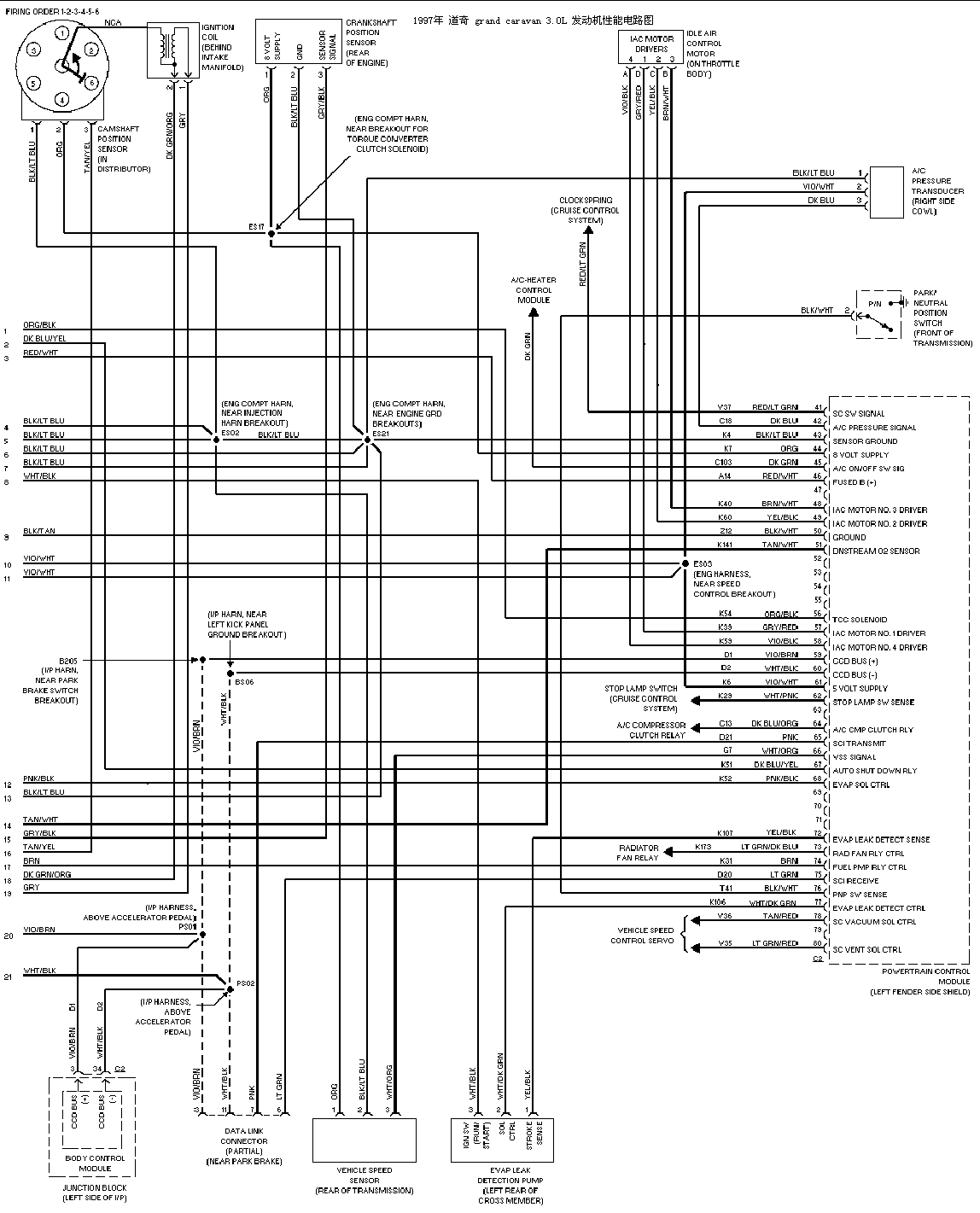

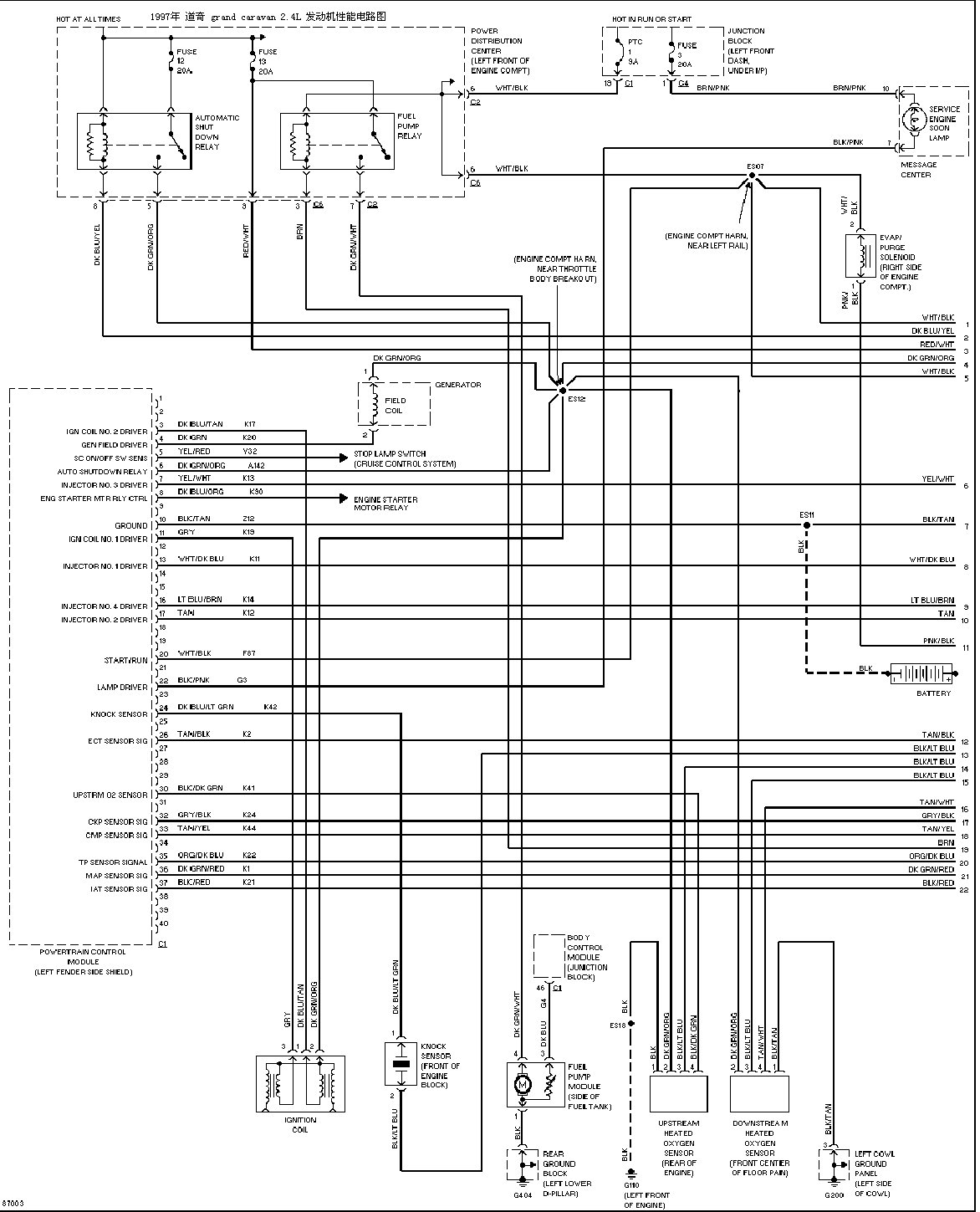

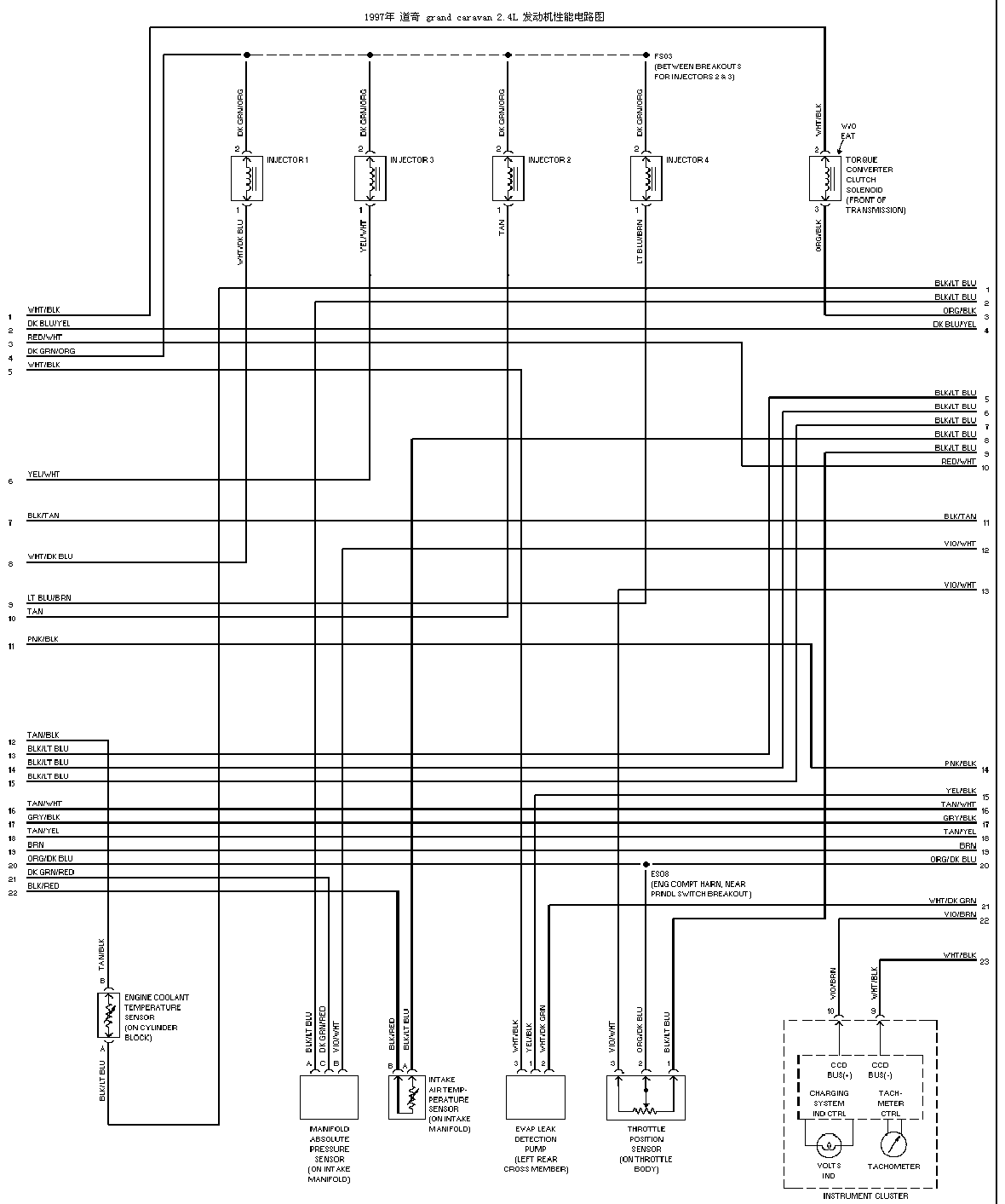

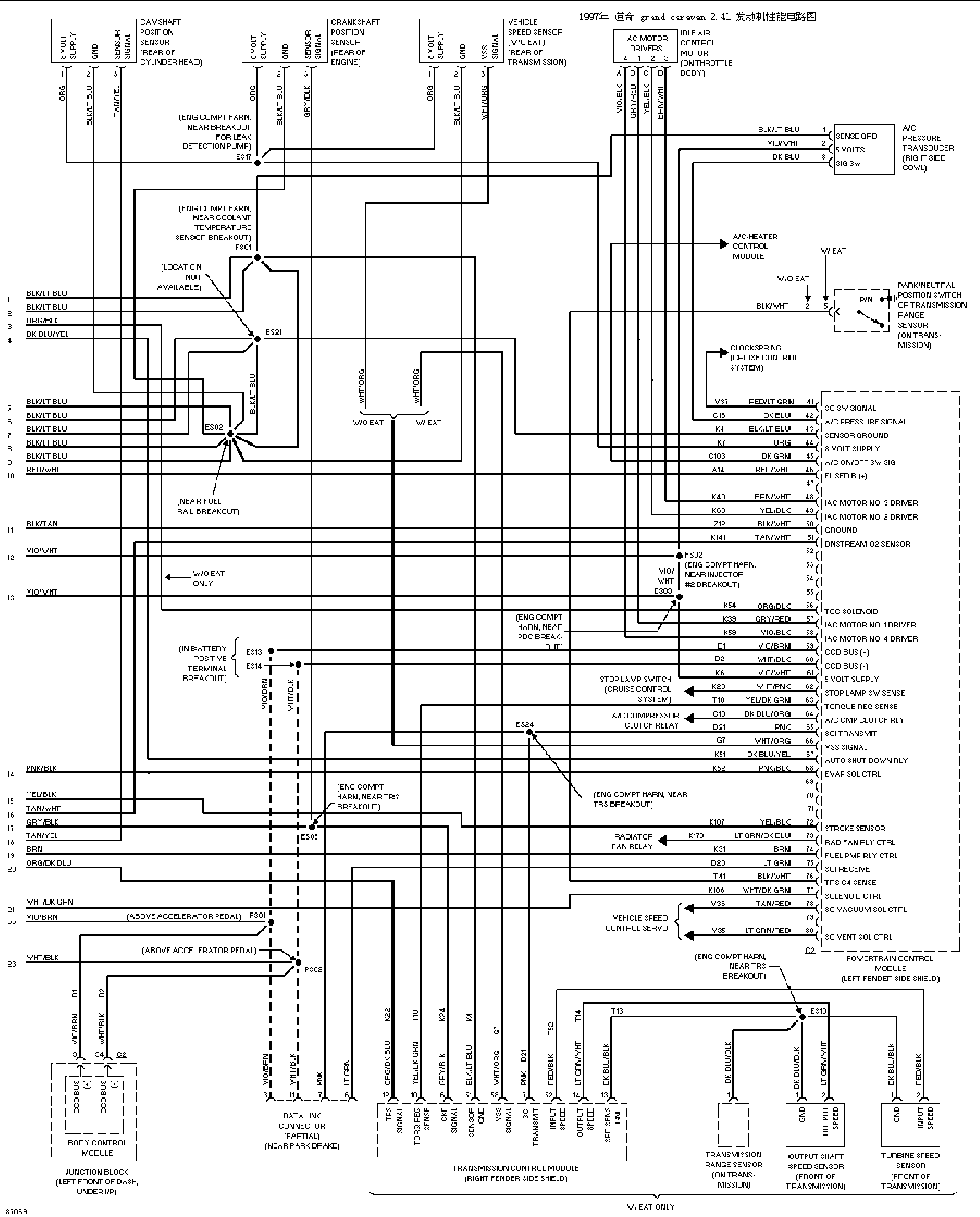

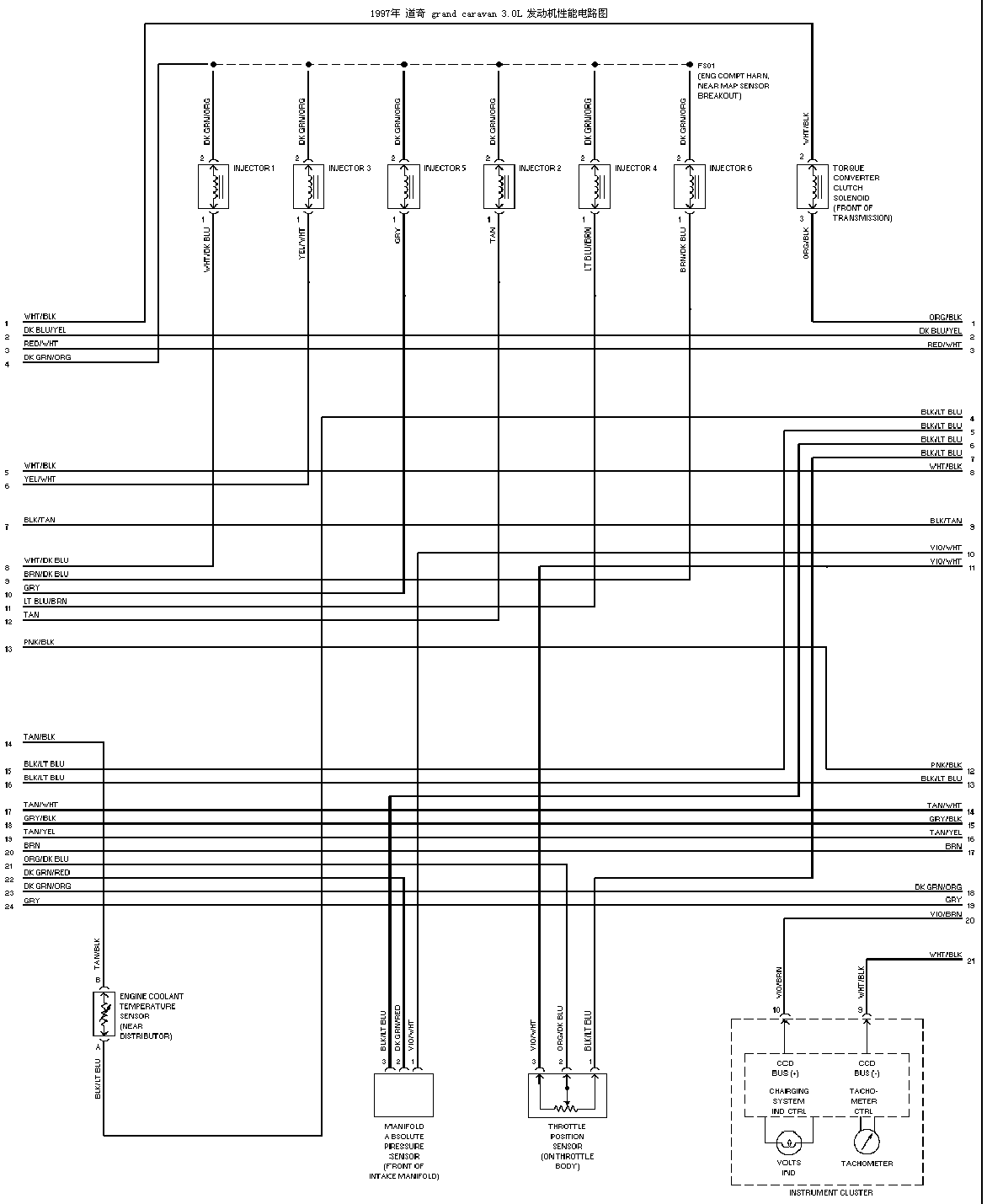

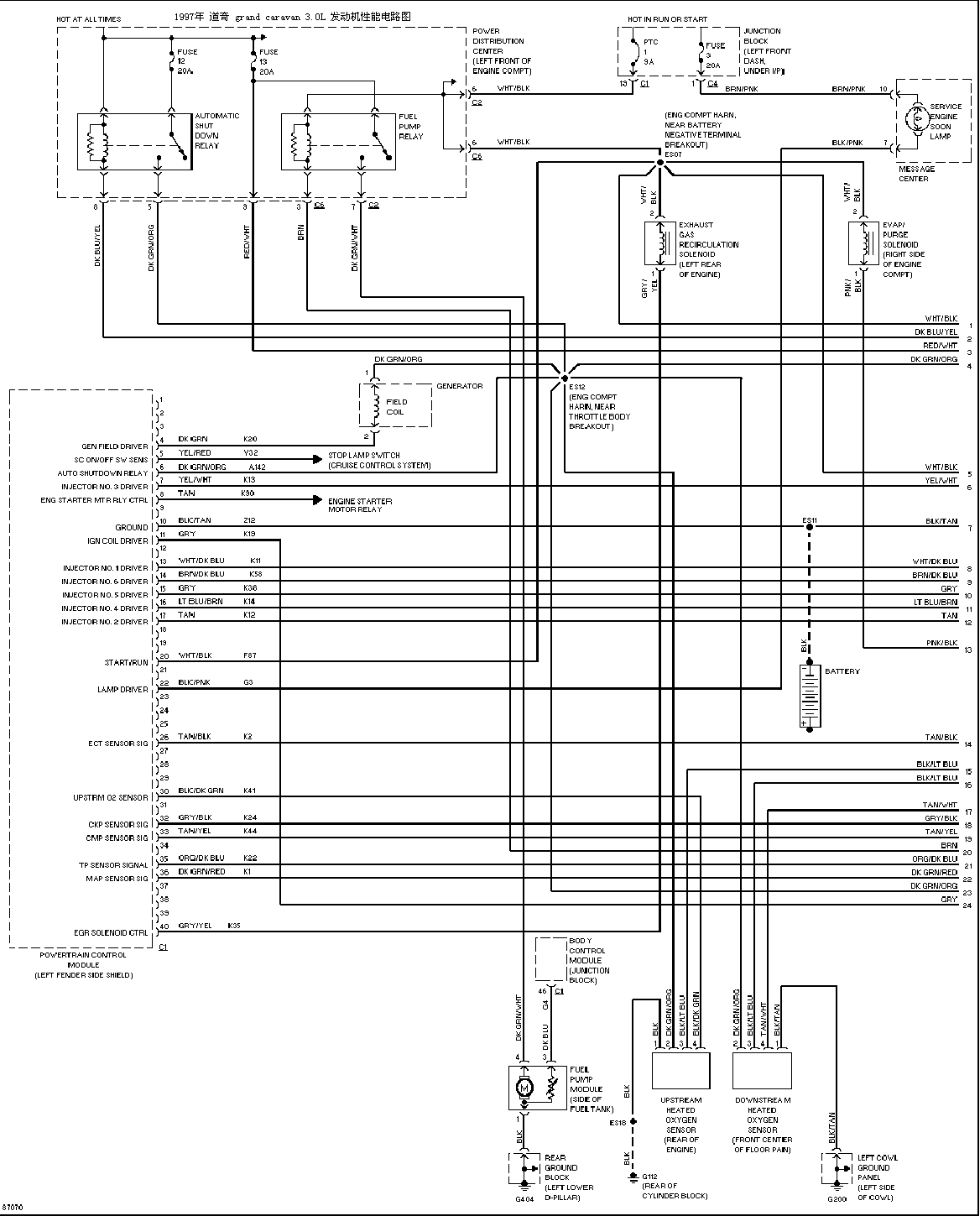

| 2.4L 发动机性能电路图 (1) (2) (3) | 3.0L 发动机性能电路图 (1) (2) (3) |

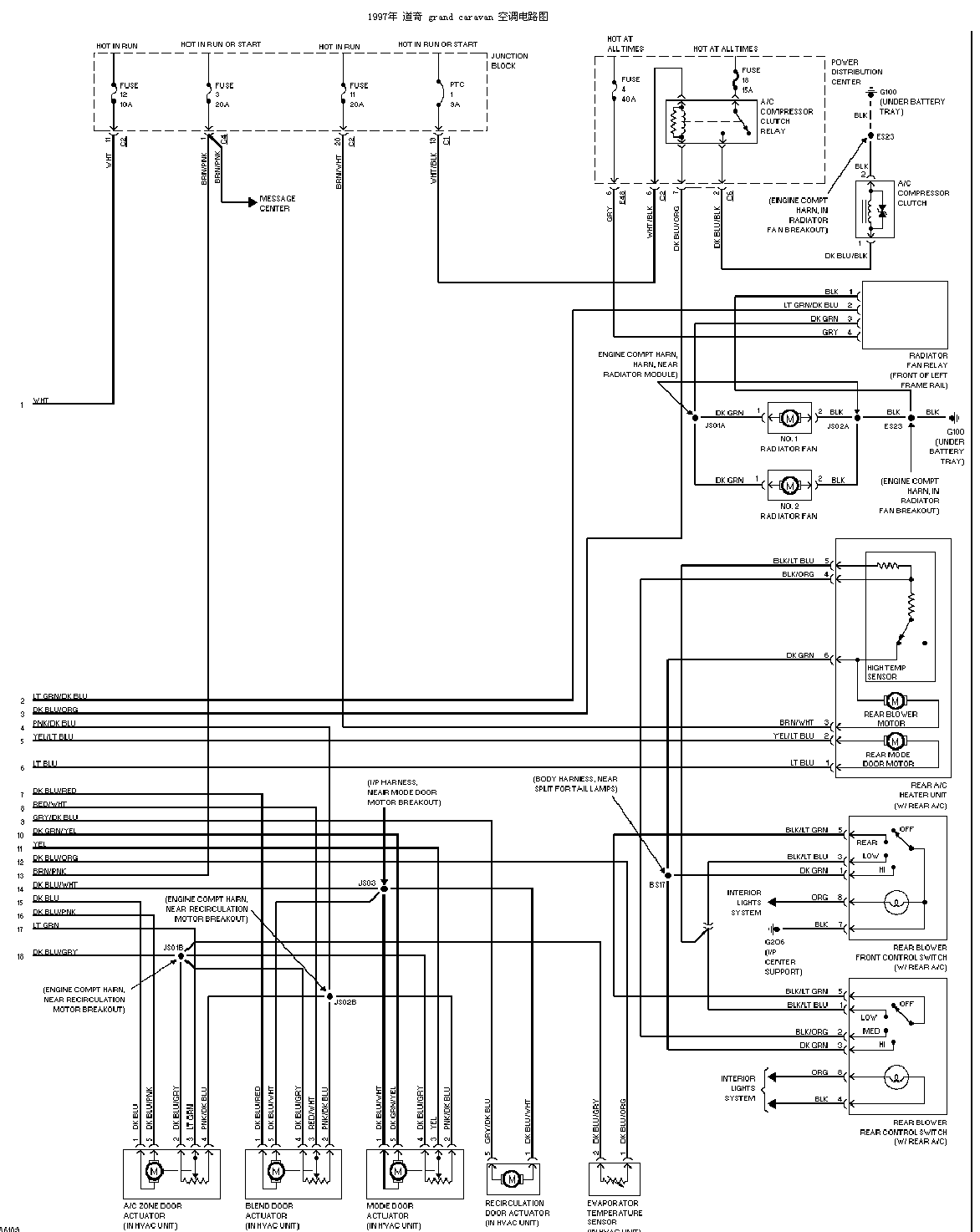

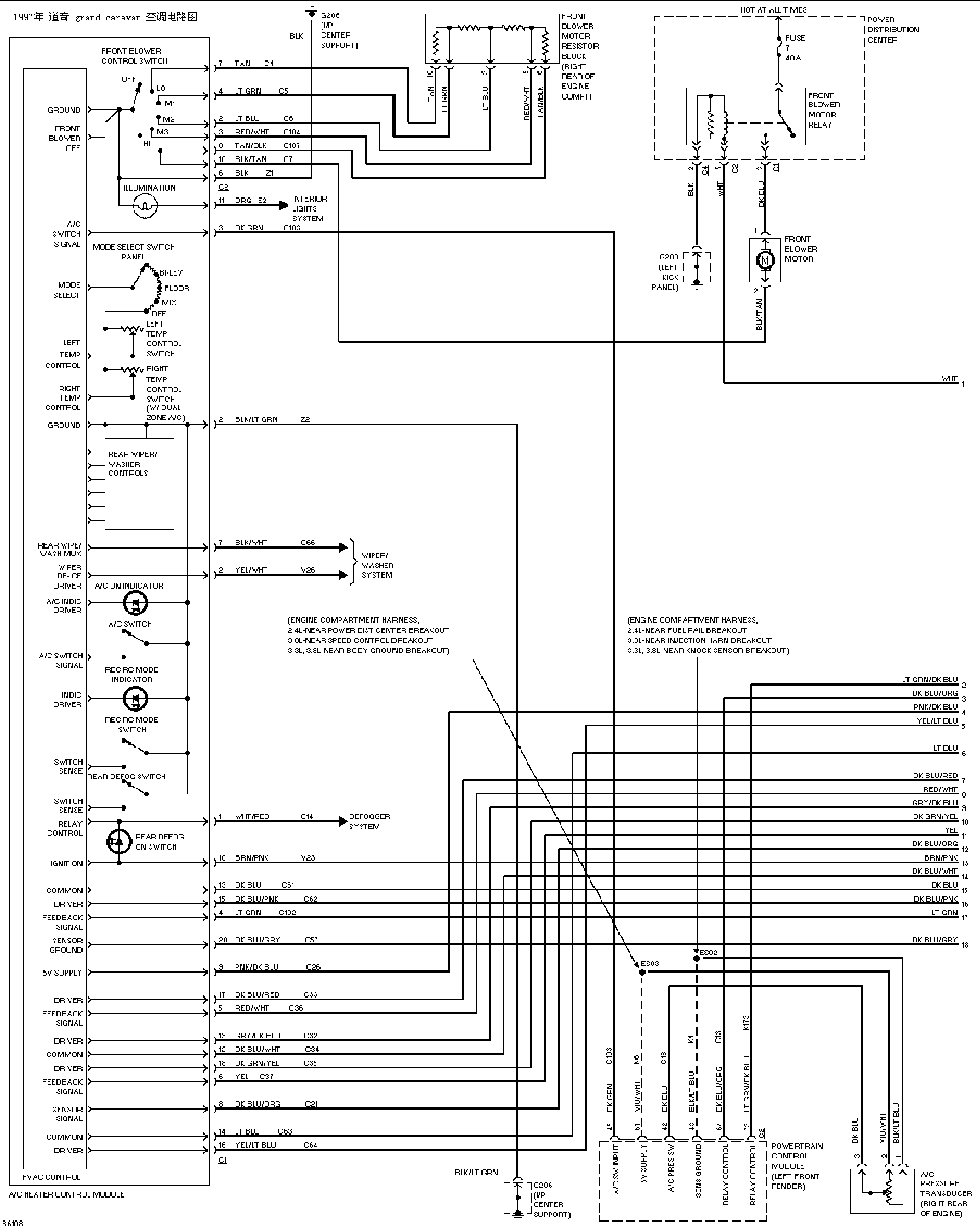

| 空调电路图 (1) (2) | ABS电路图 |

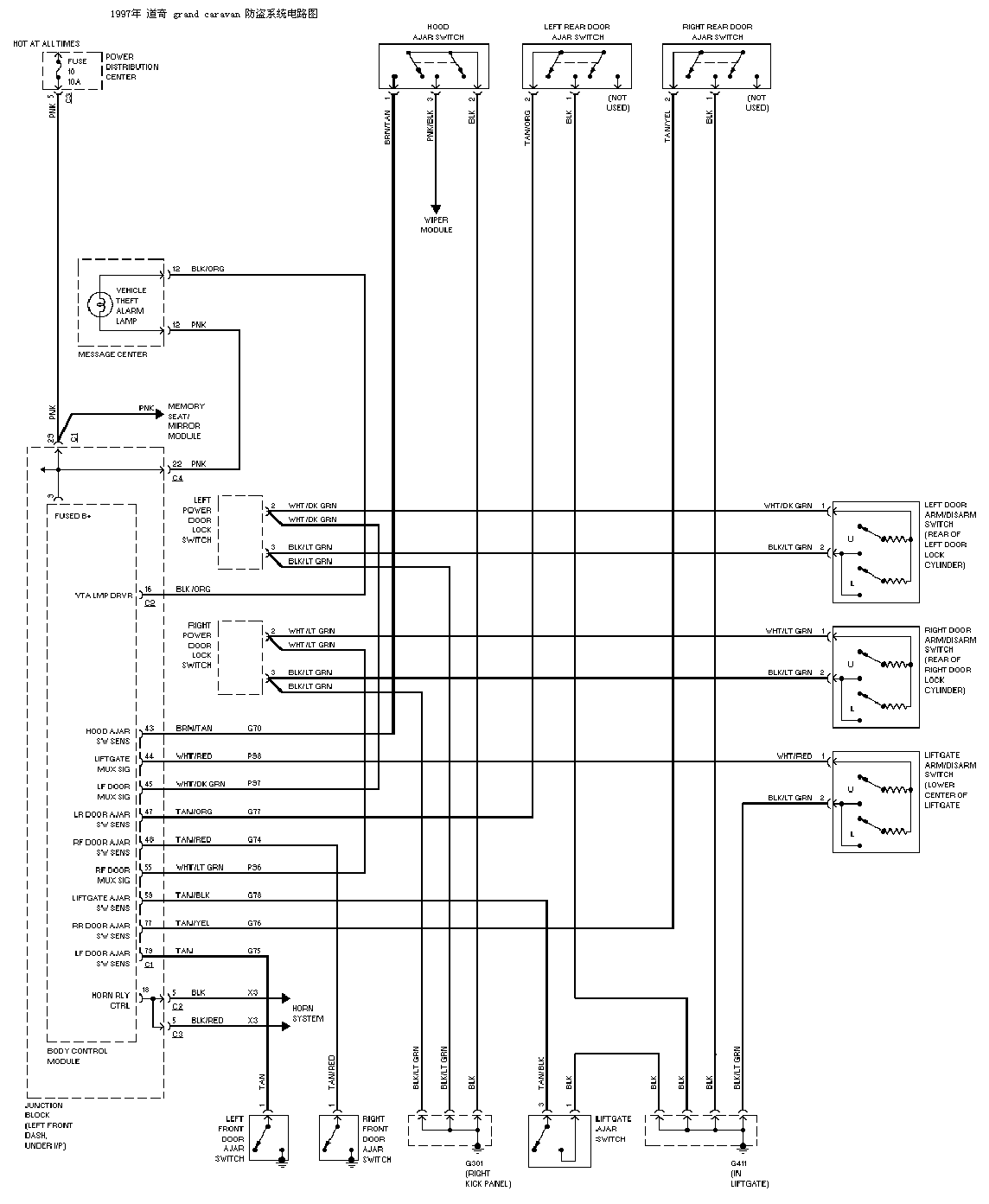

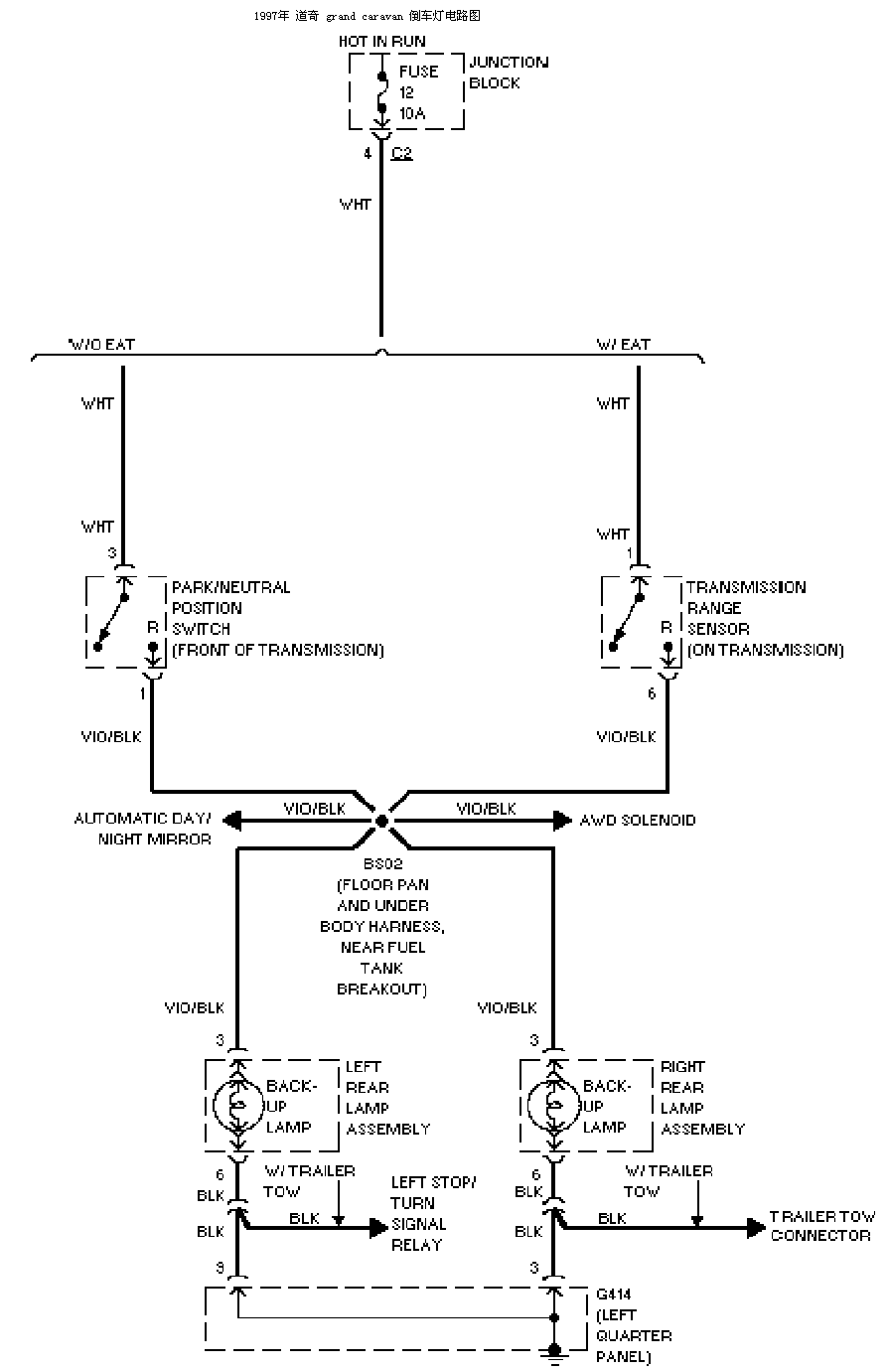

| 防盗系统电路图 | 倒车灯电路图 |

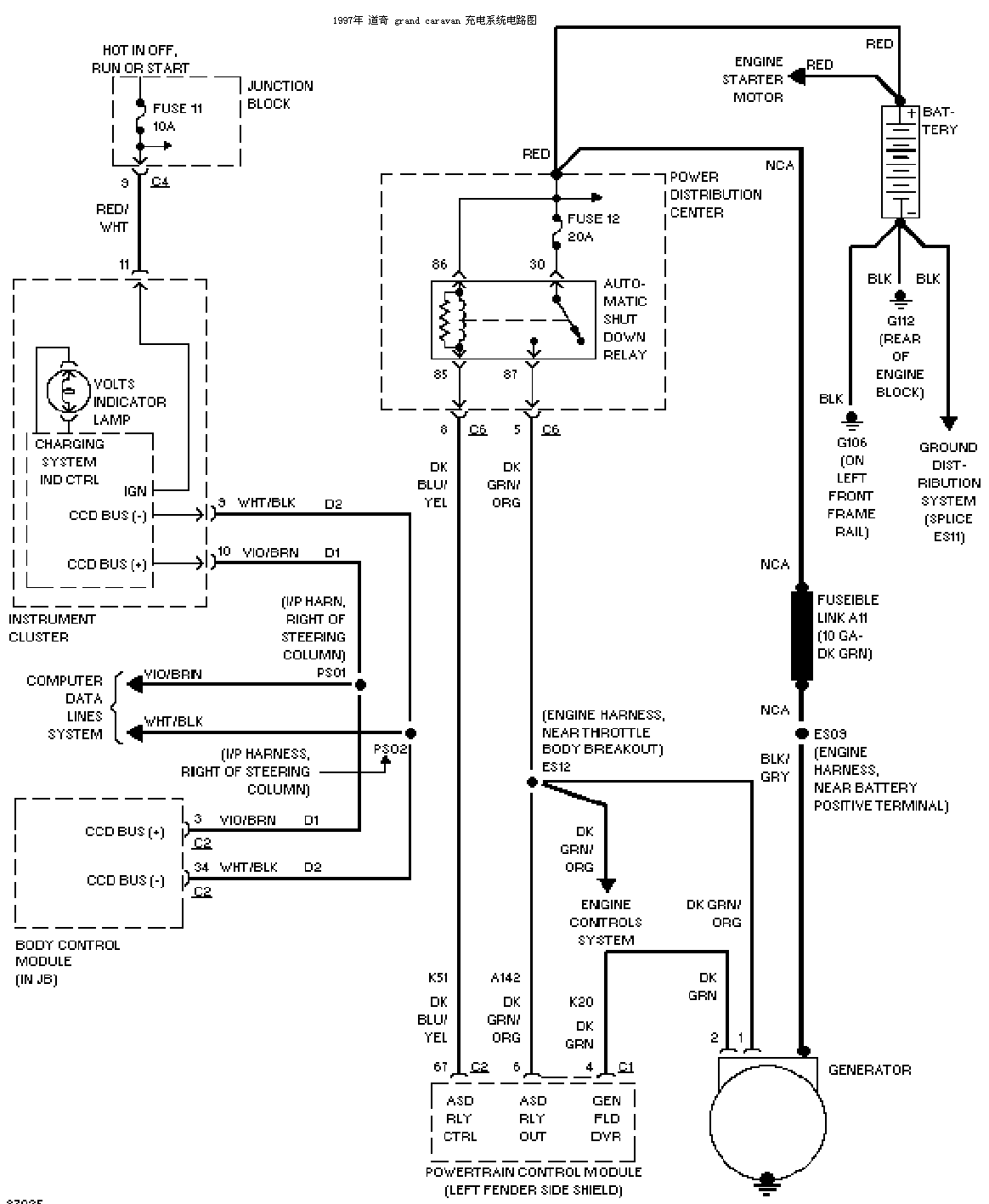

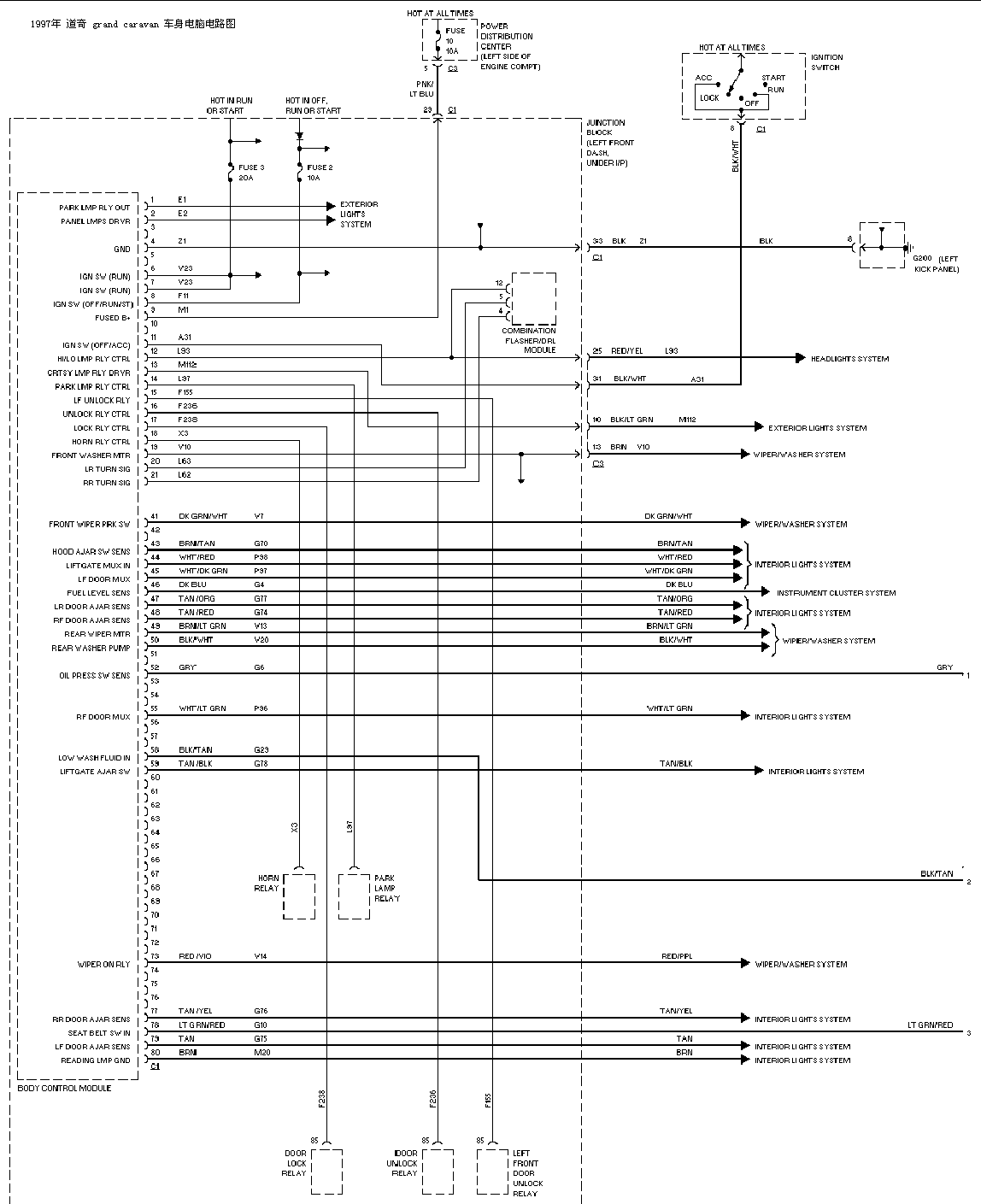

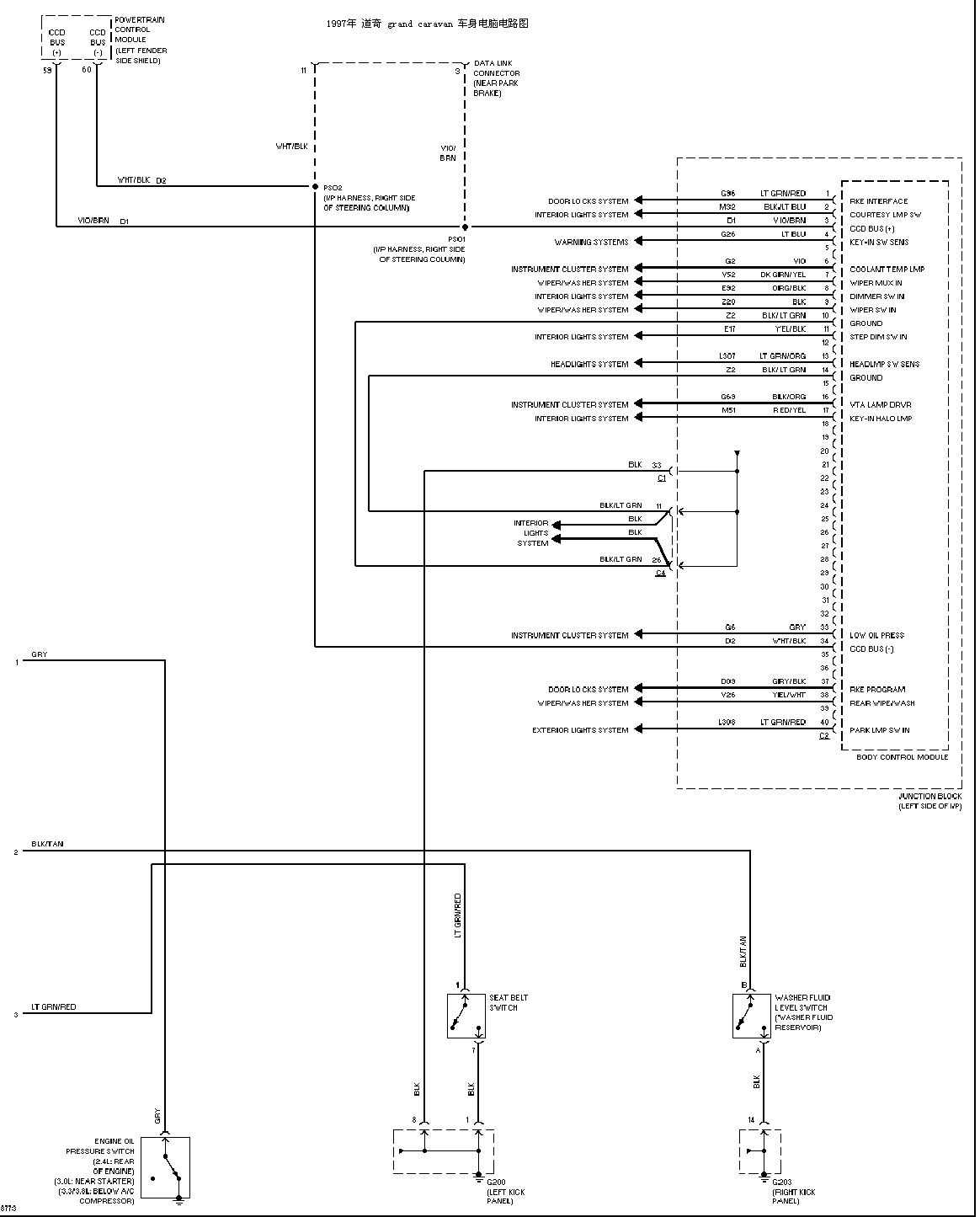

| 车身电脑电路图 (1) (2) | 充电系统电路图 |

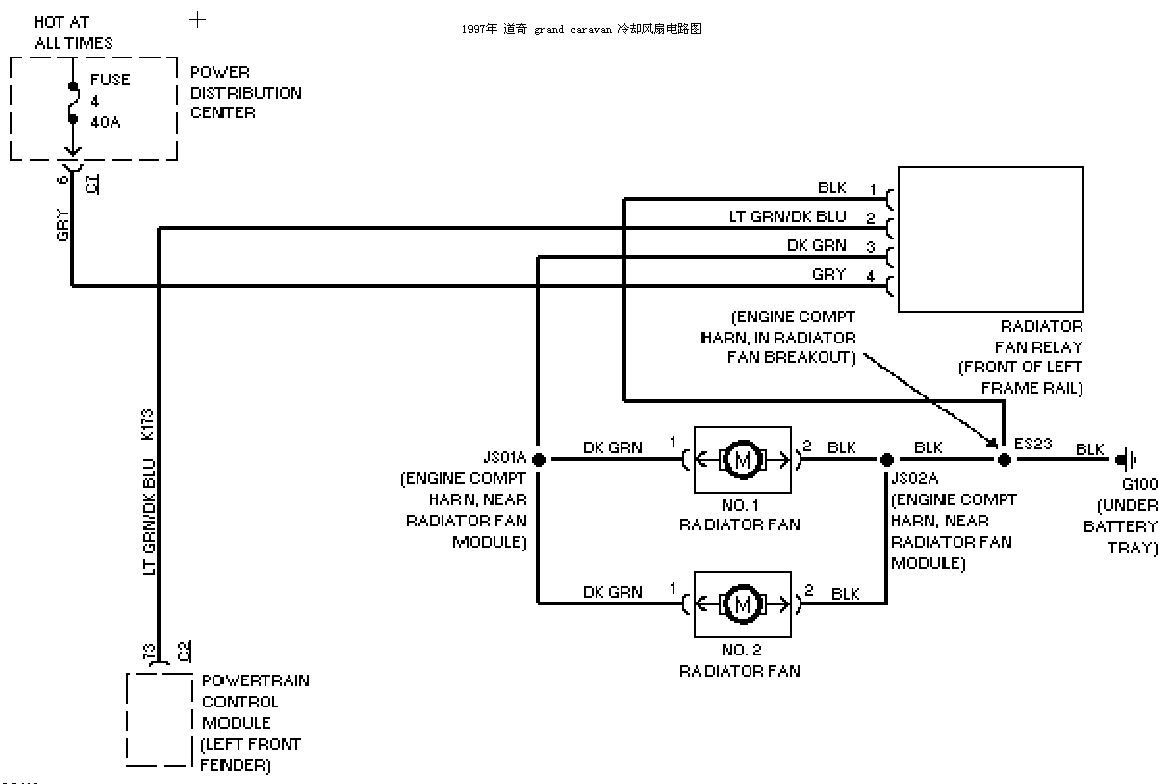

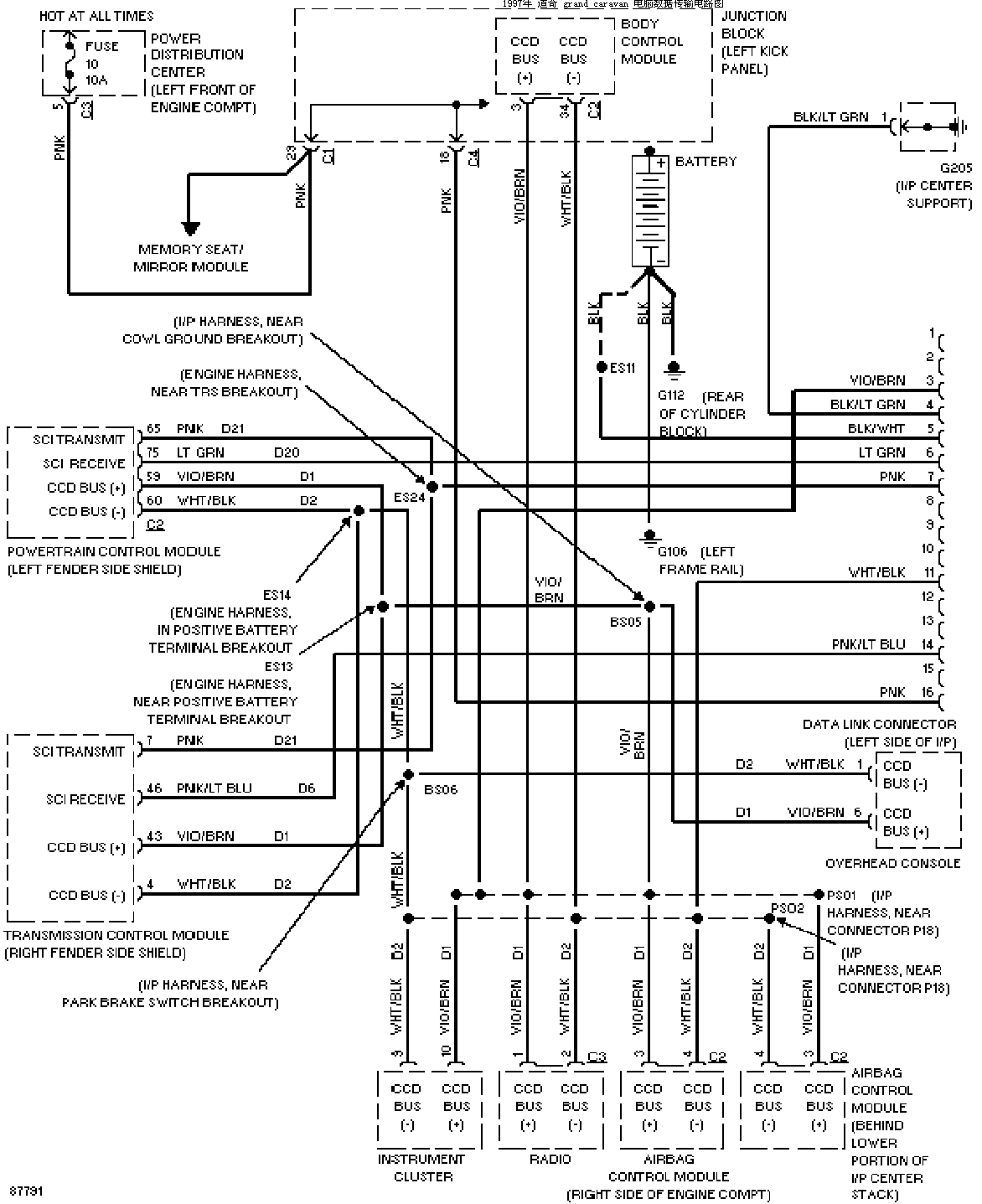

| 电脑数据传输电路图 | 冷却风扇电路图 |

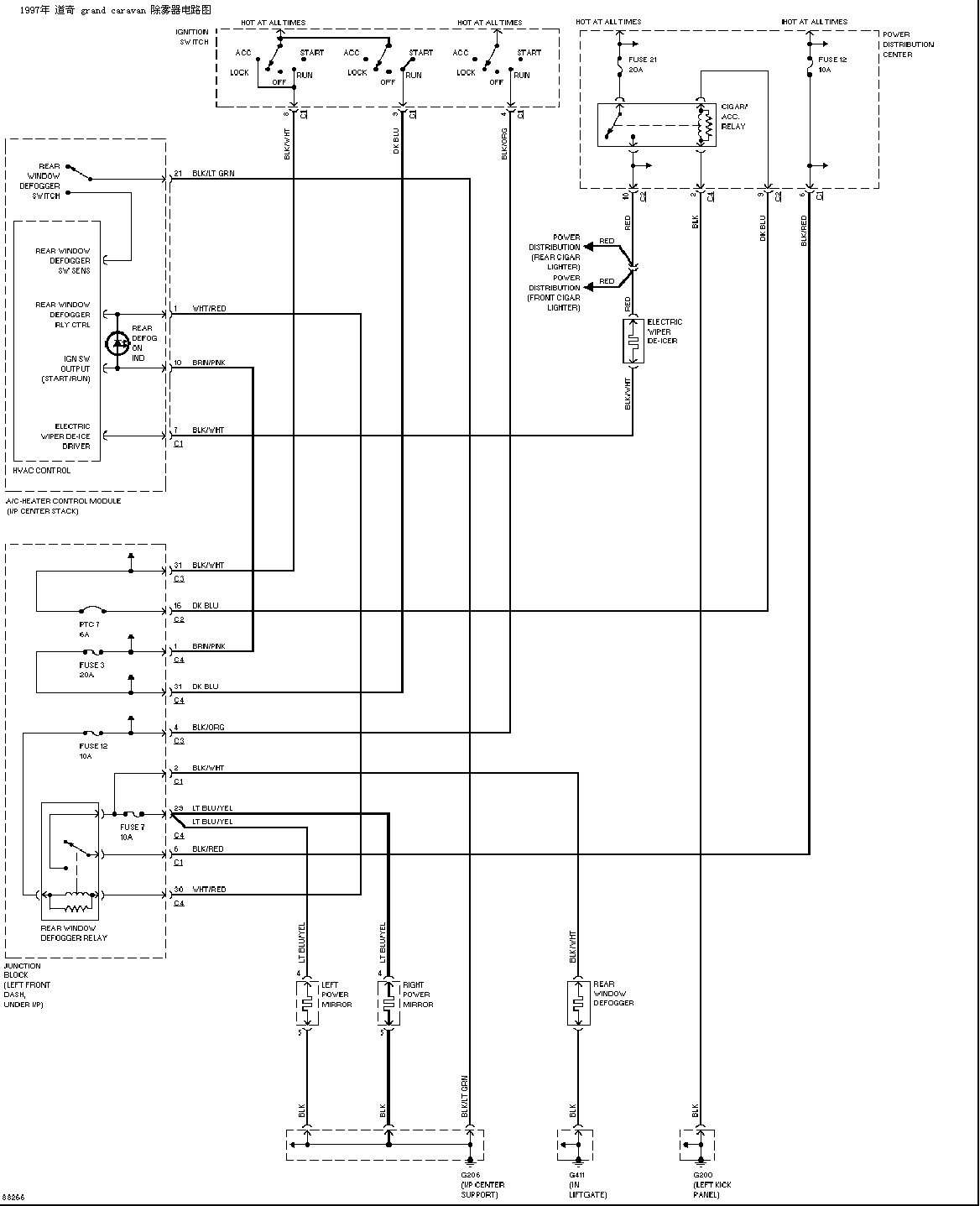

| 巡航控制电路图 | 除雾器电路图 |

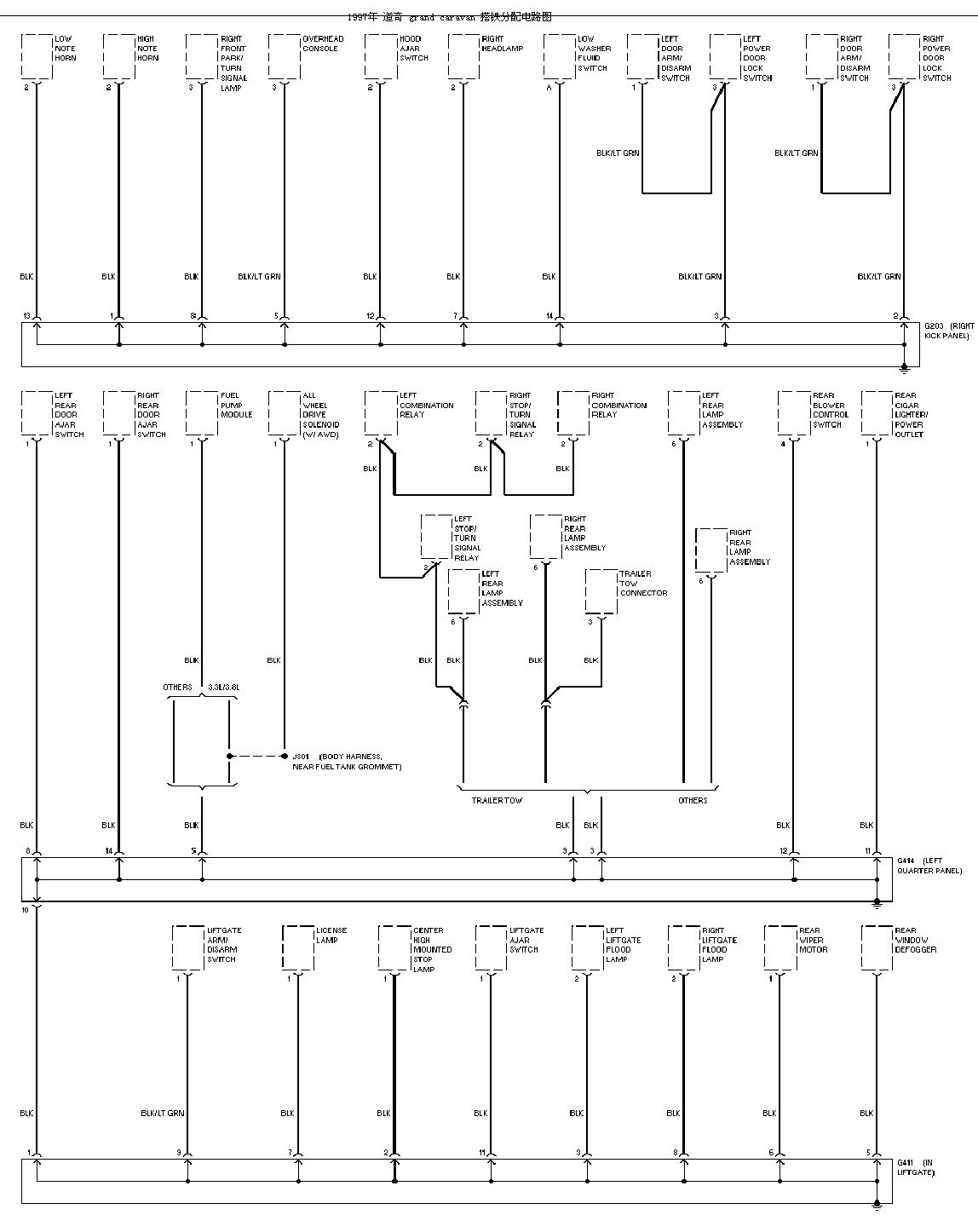

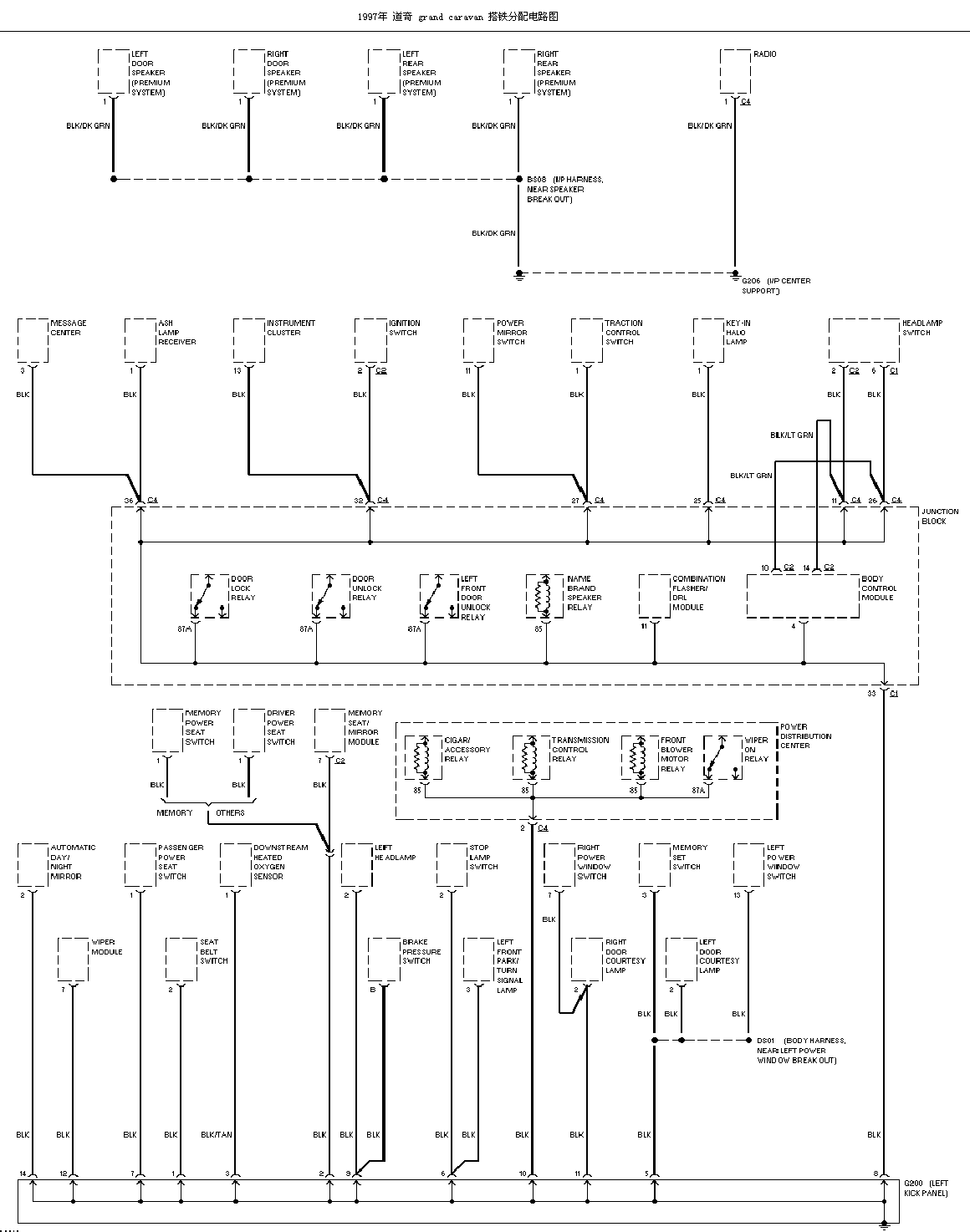

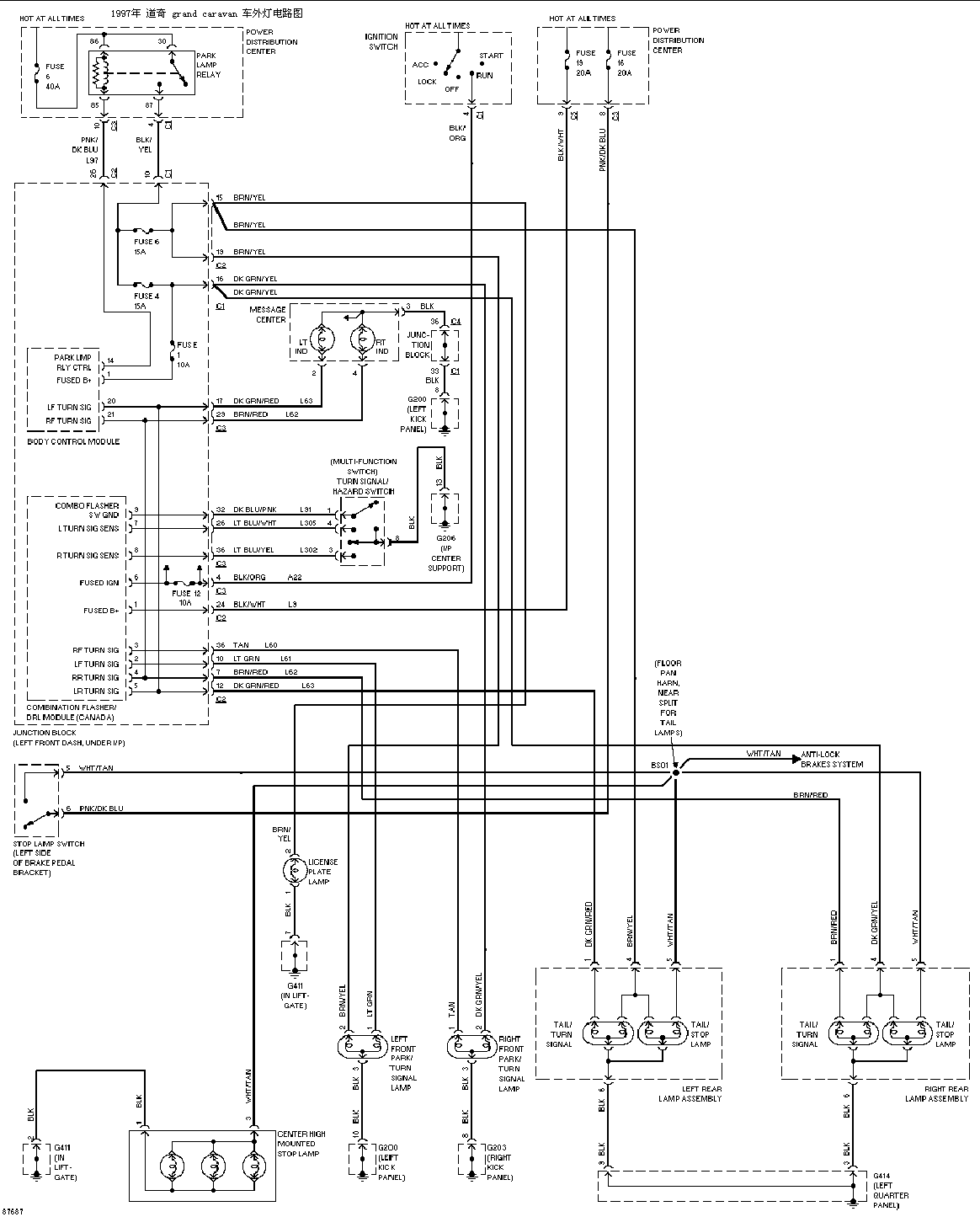

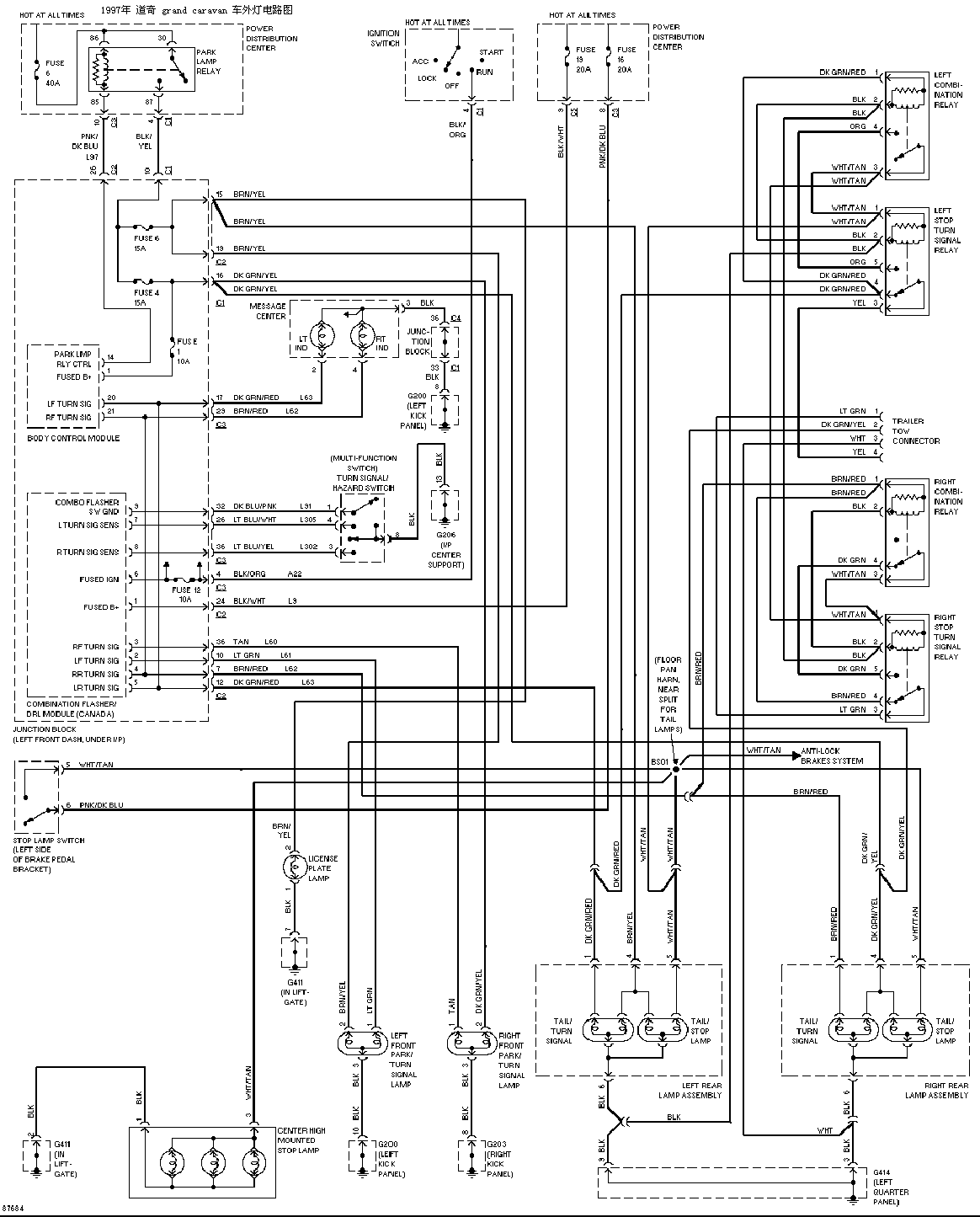

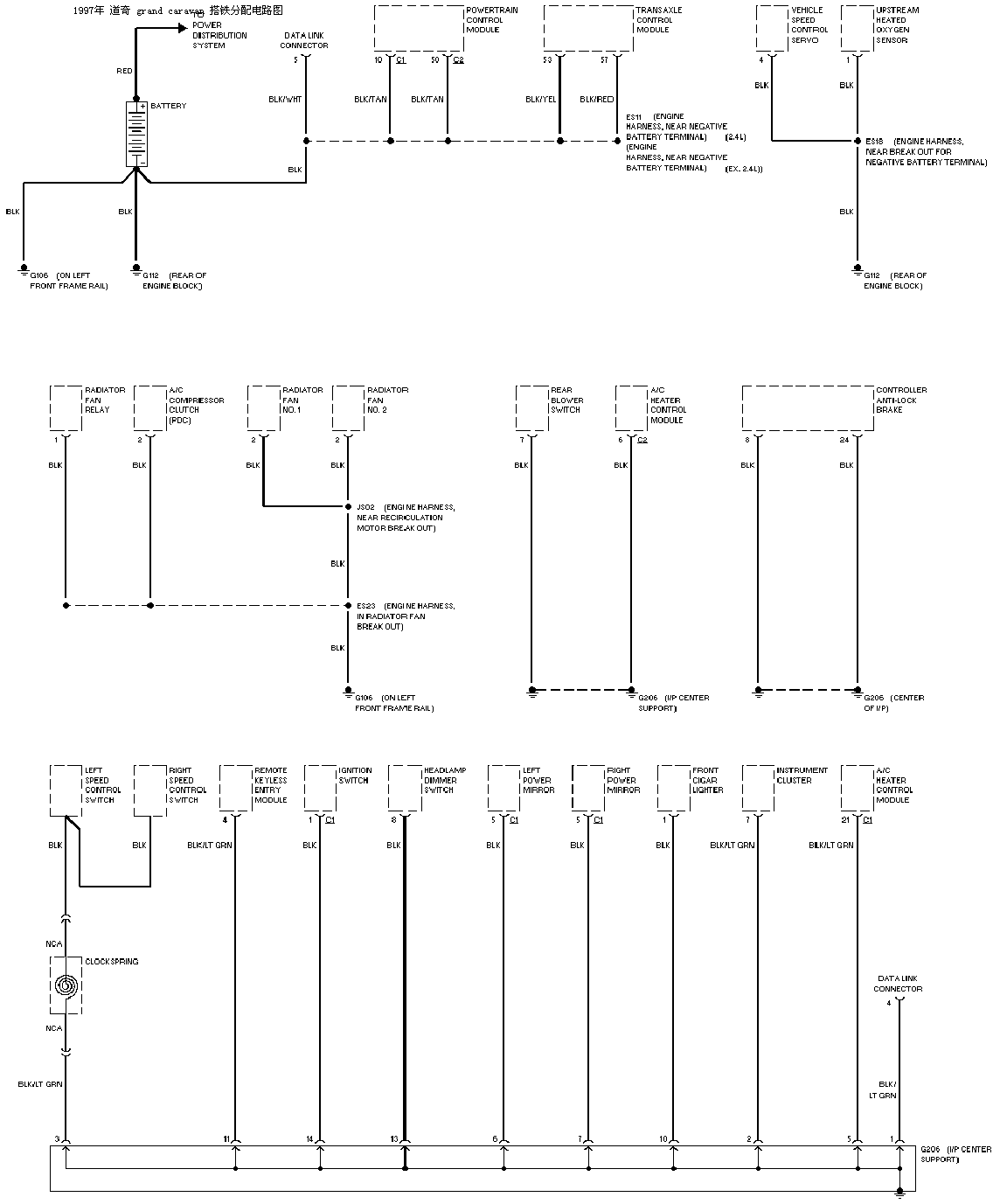

| 车外灯电路图 (1) (2) | 搭铁分配电路图 (1) (2) (3) |

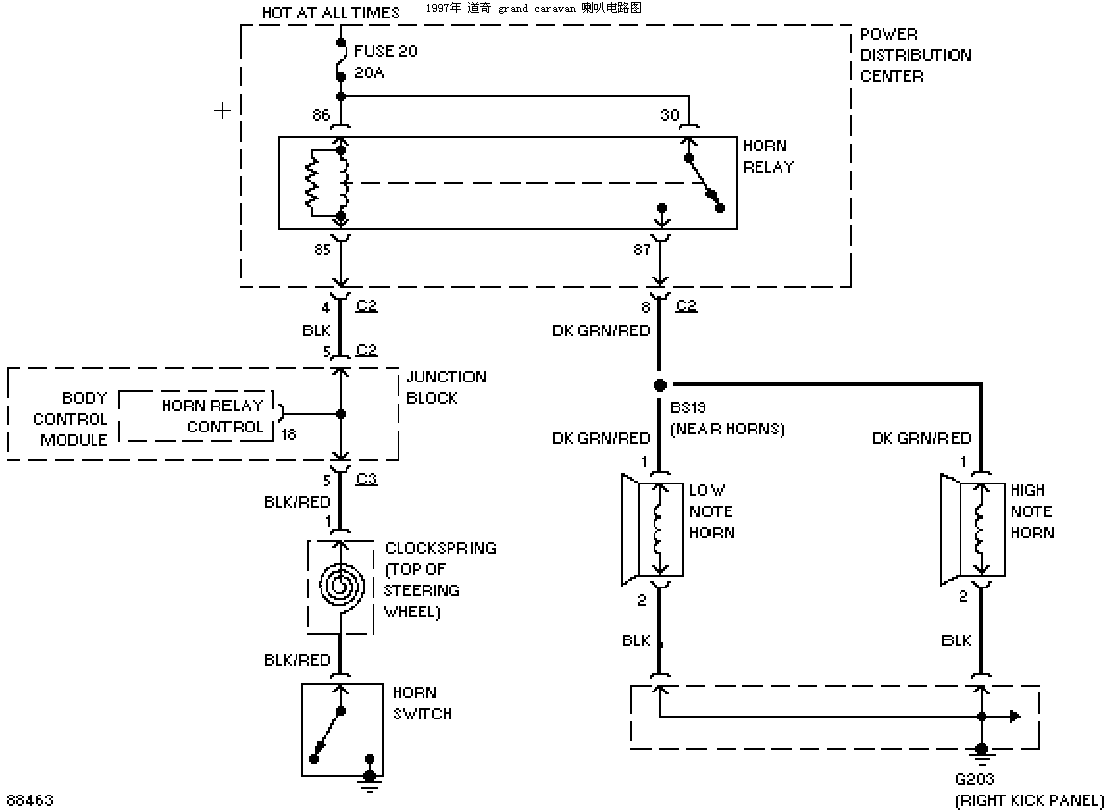

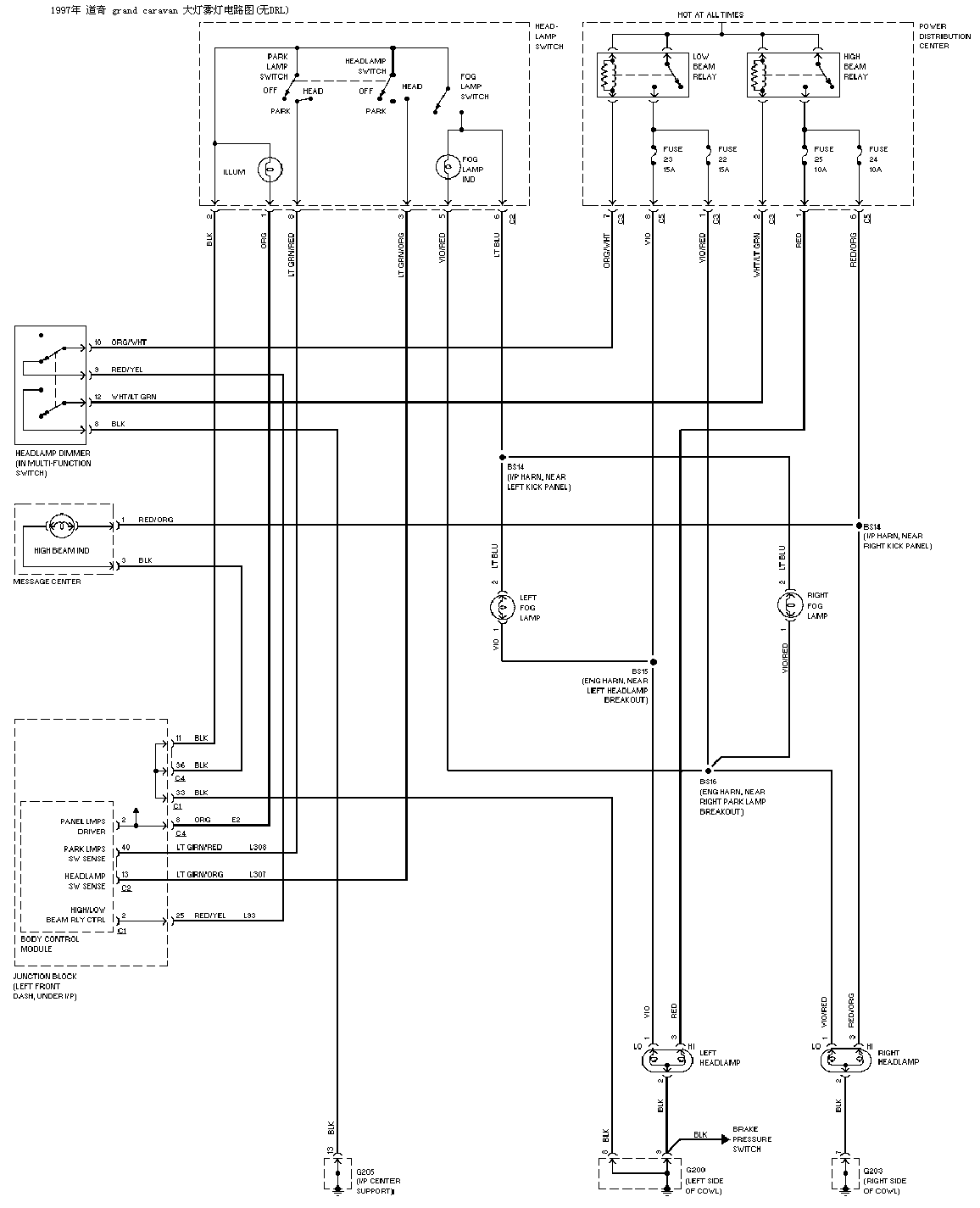

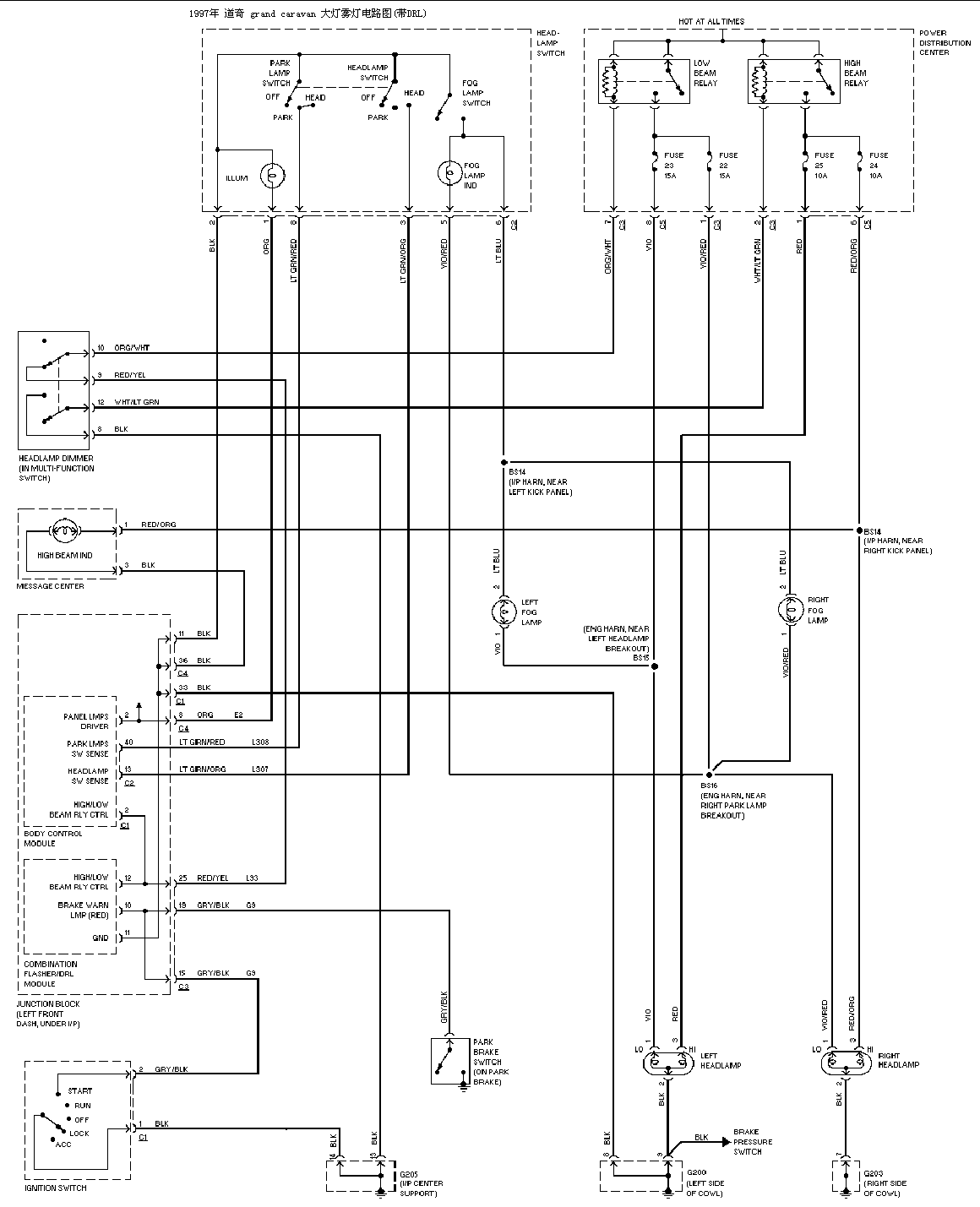

| 大灯雾灯电路图 (带) (无) DRL | 喇叭电路图 |

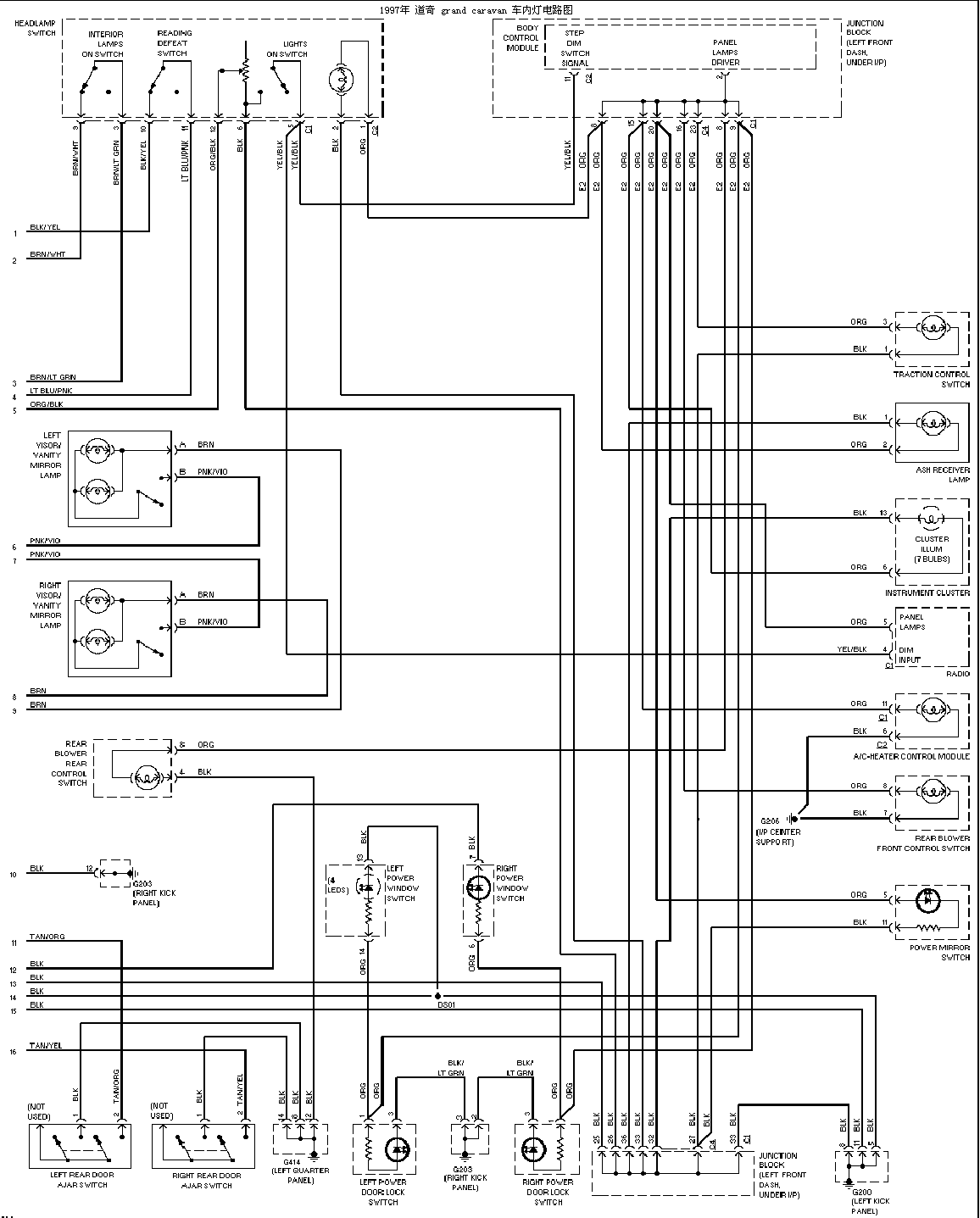

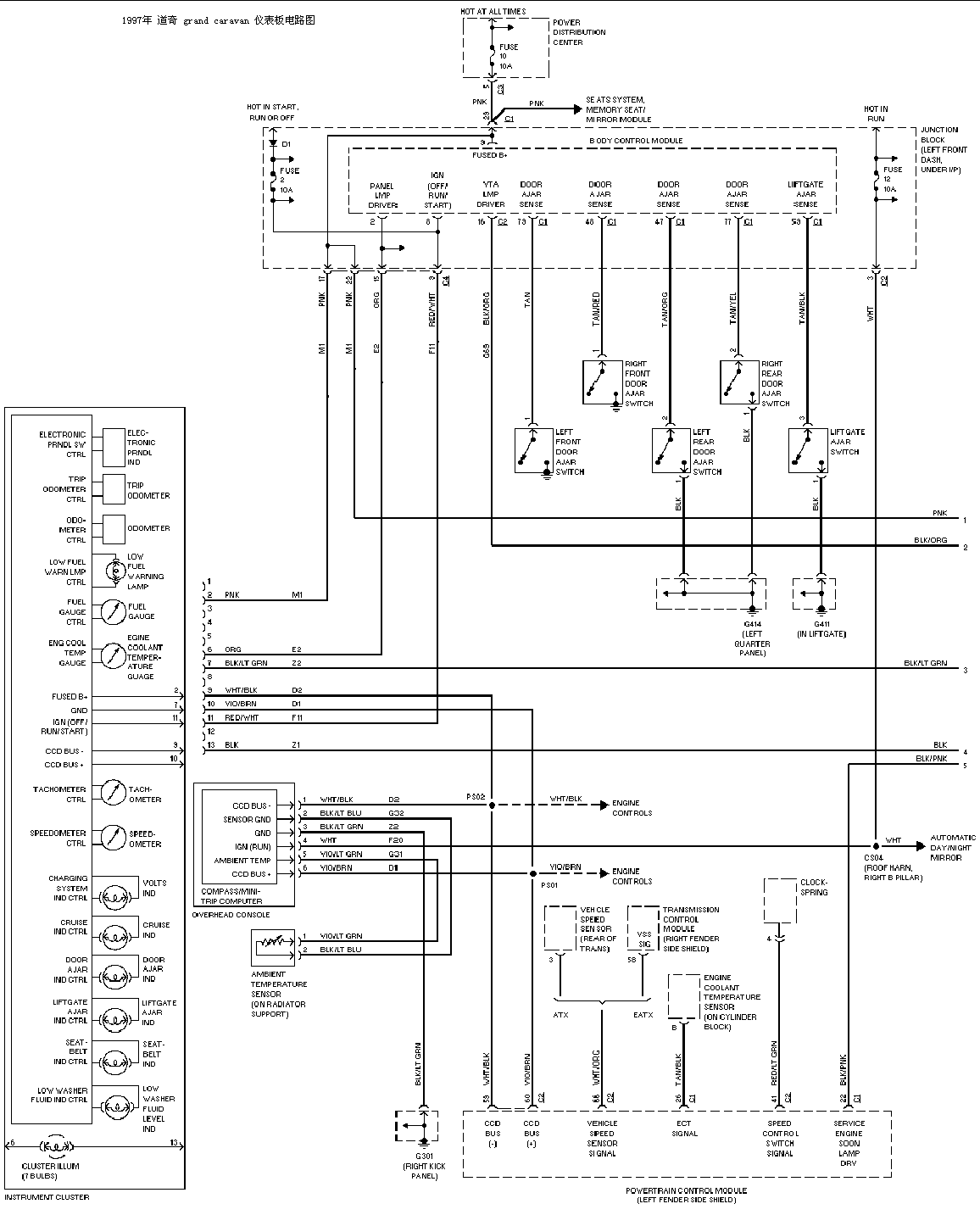

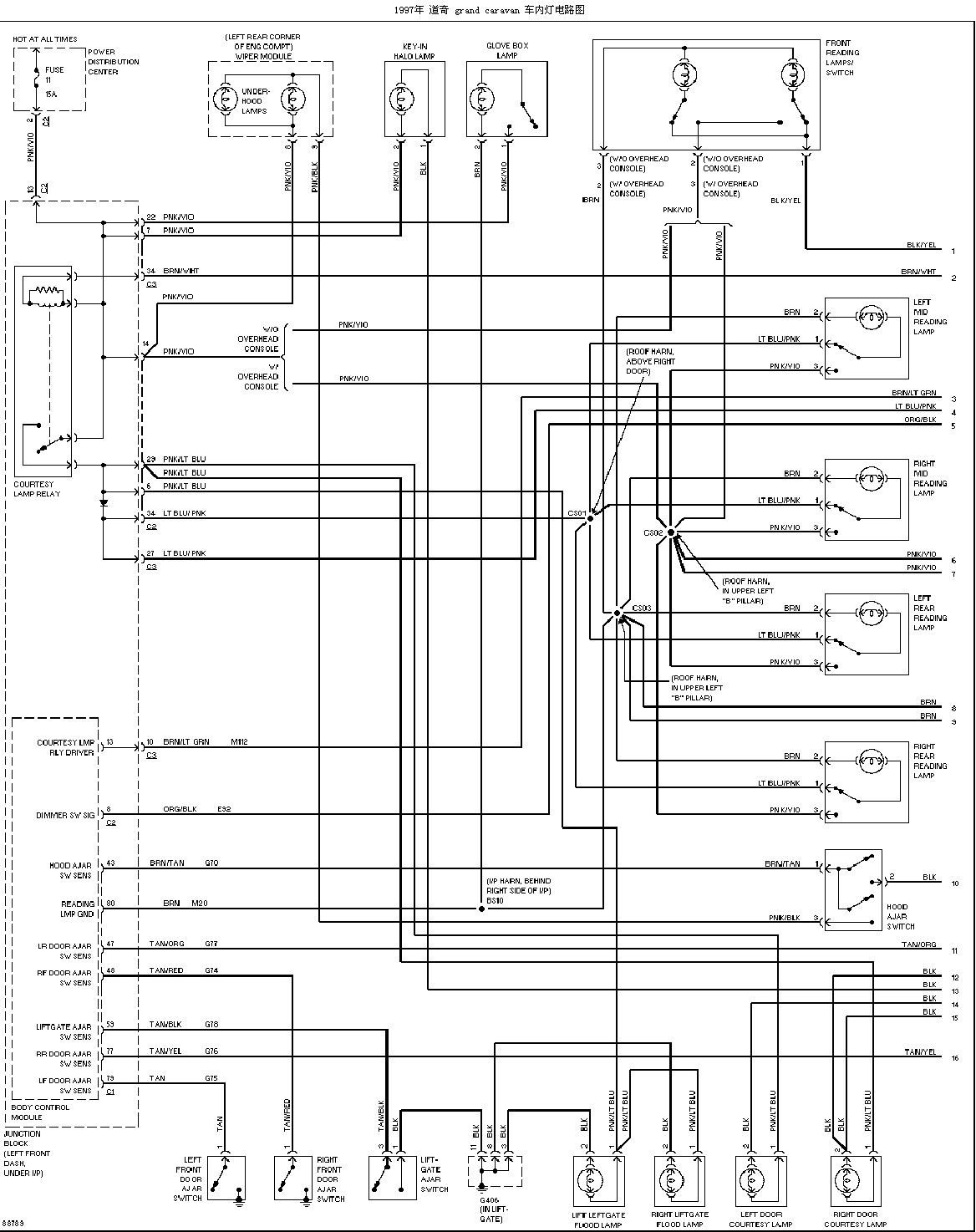

| 仪表板电路图 (1) (2) | 车内照明电路图 (1) (2) |

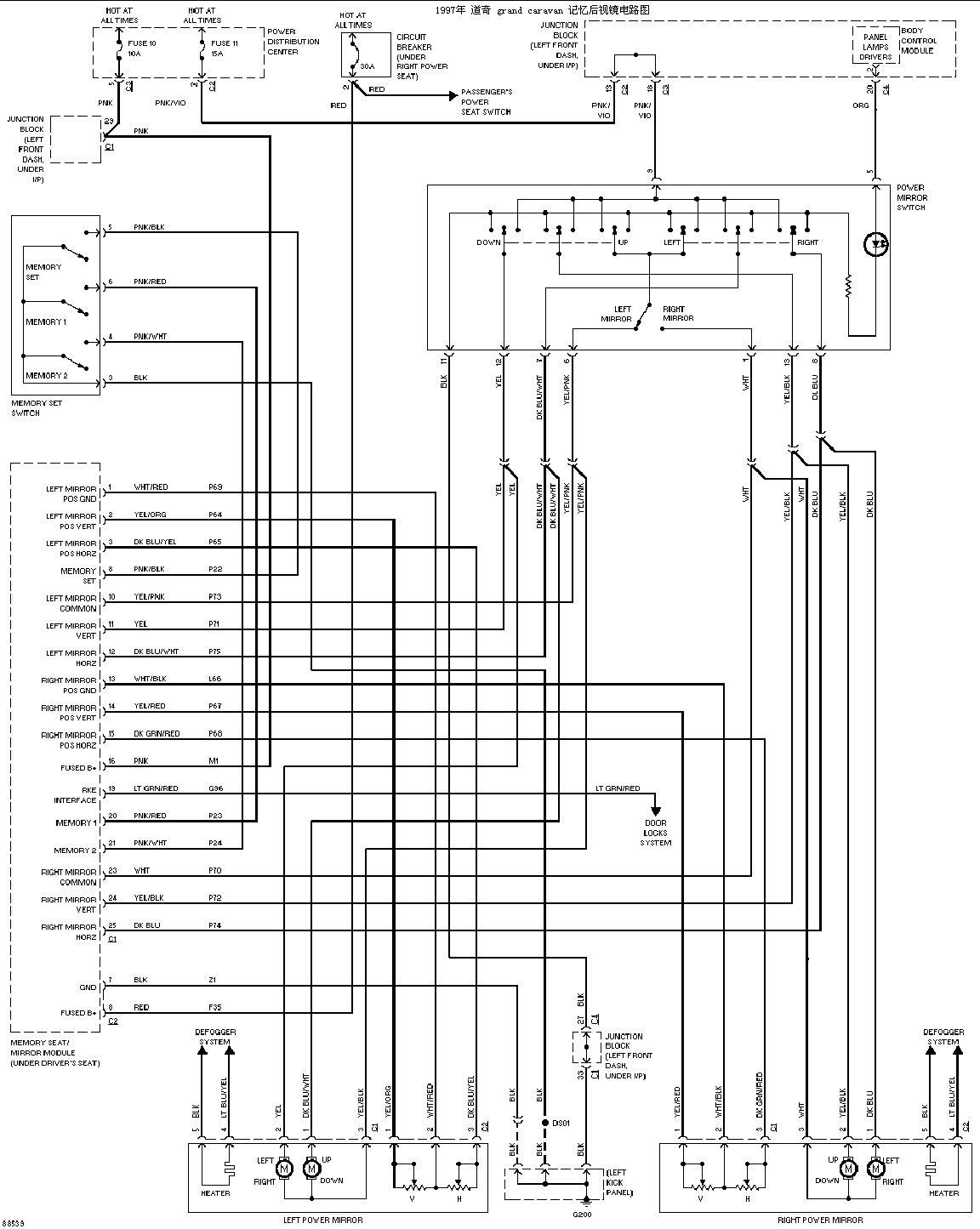

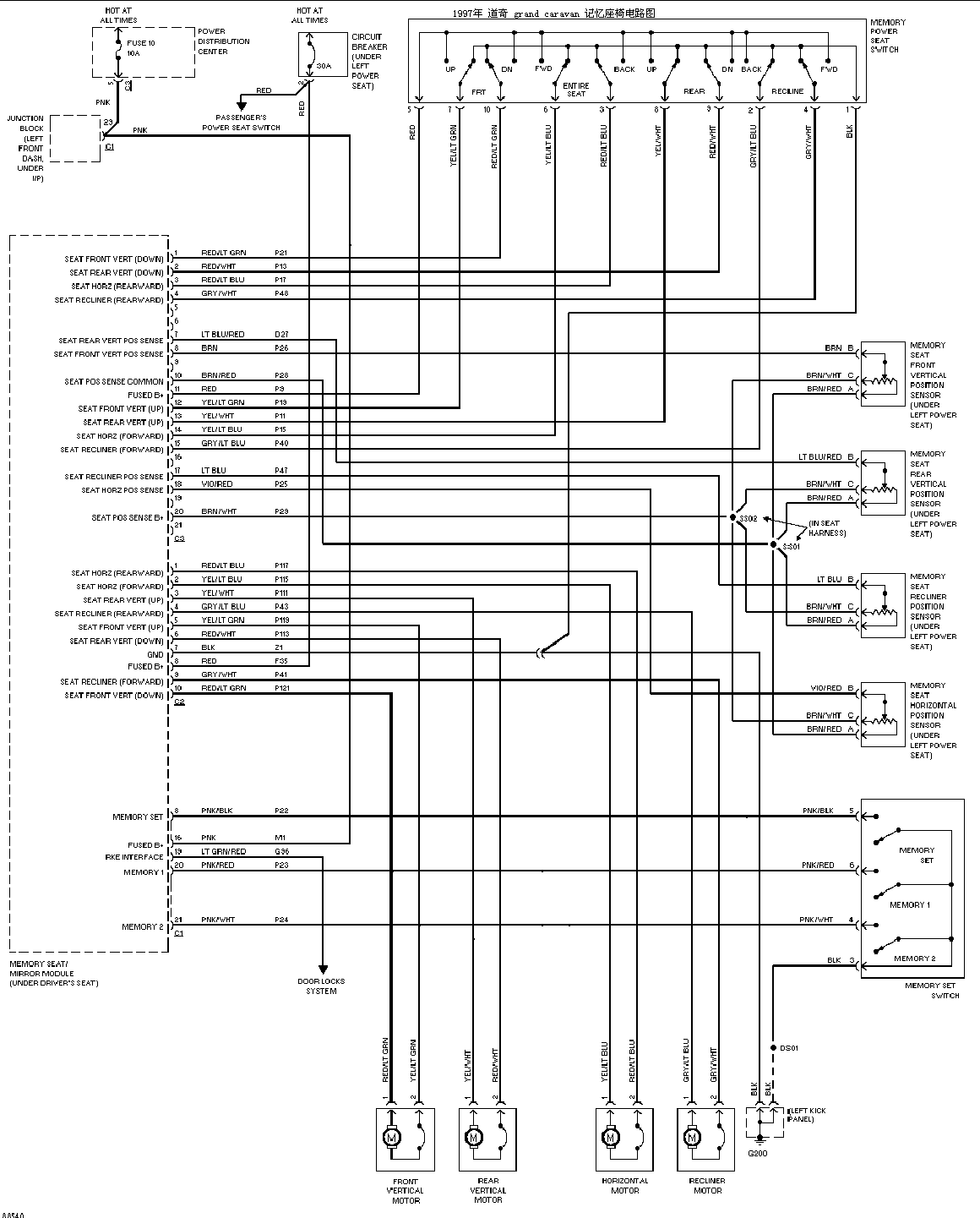

| 记忆后视镜电路图 | 记忆座椅电路图 |

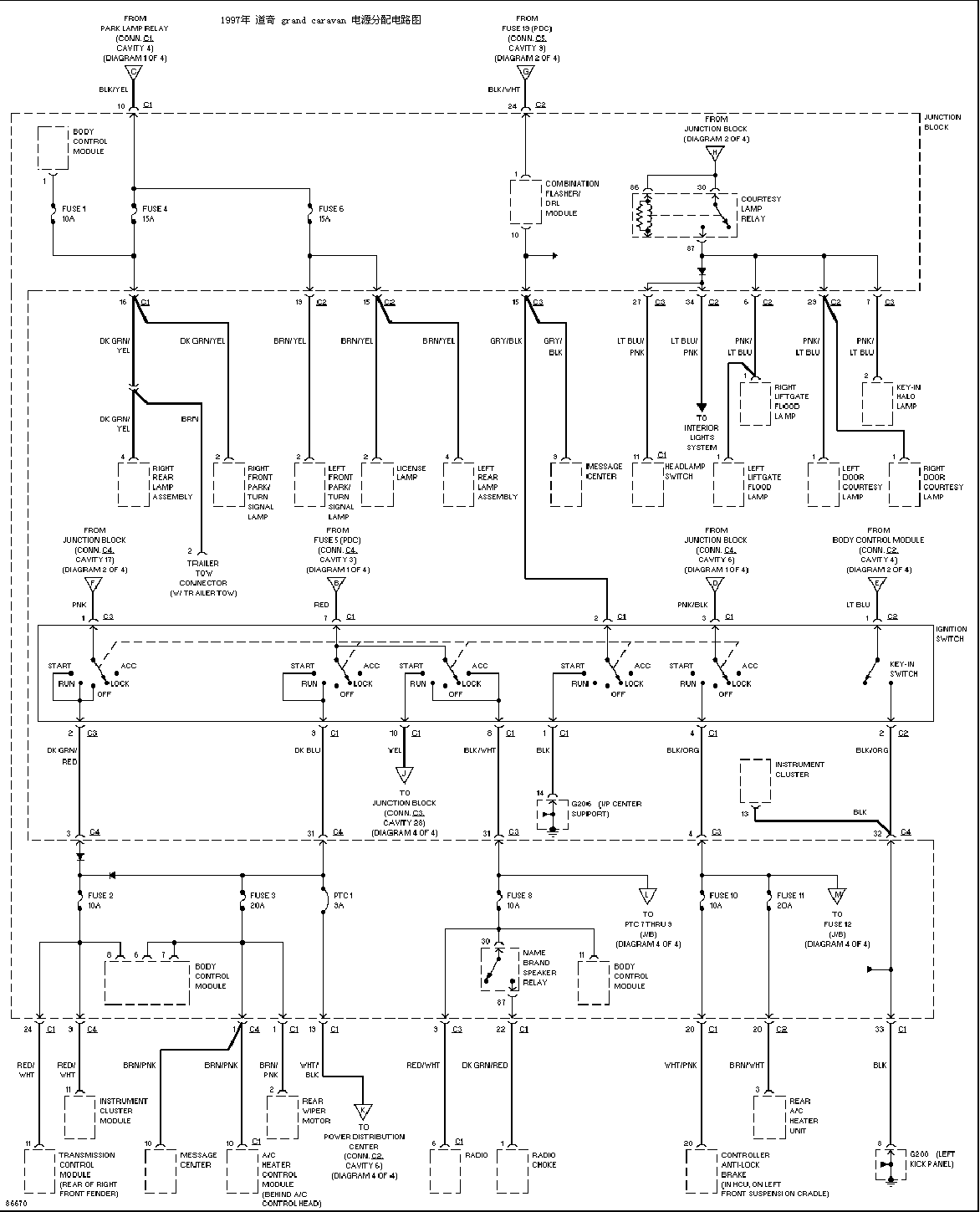

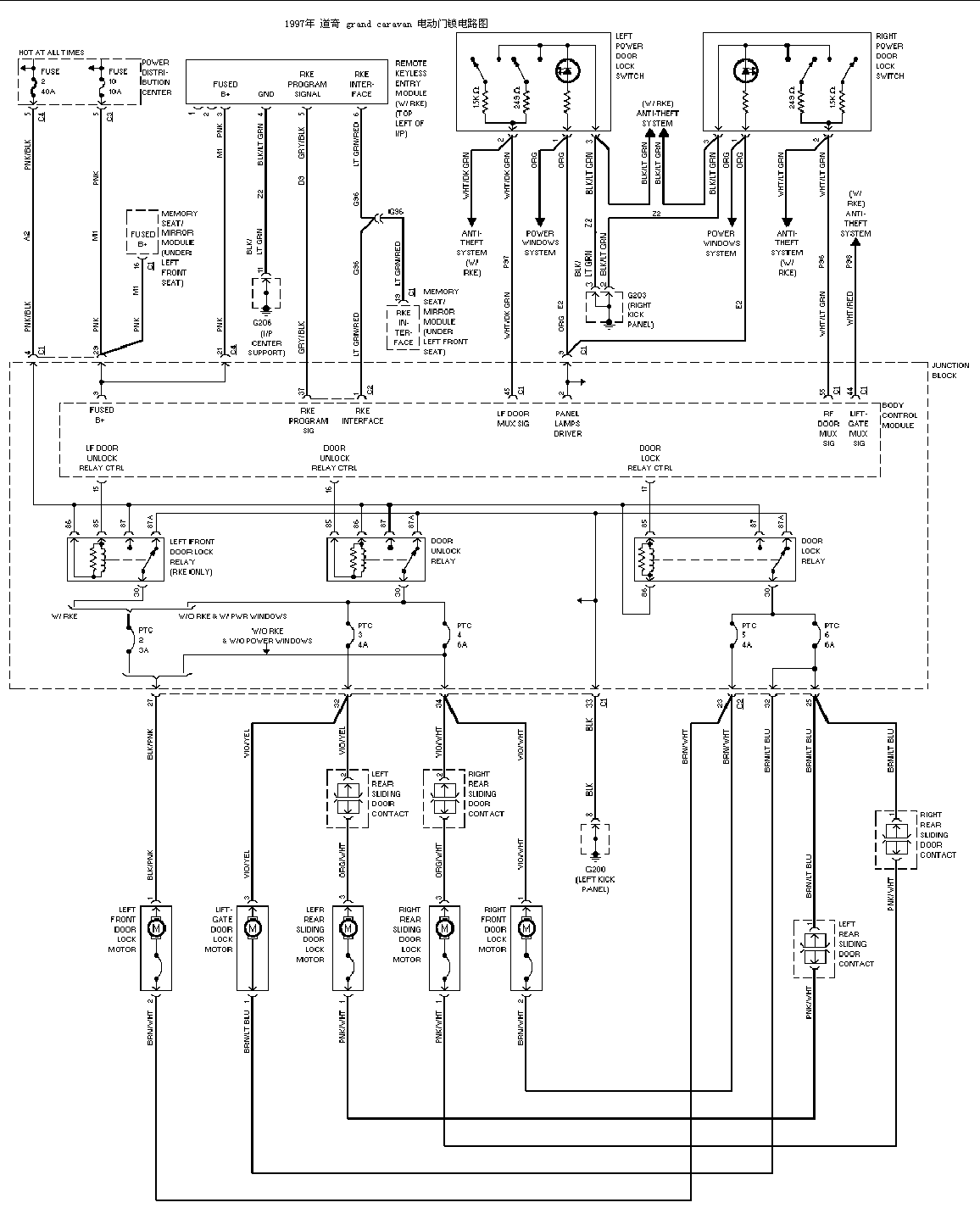

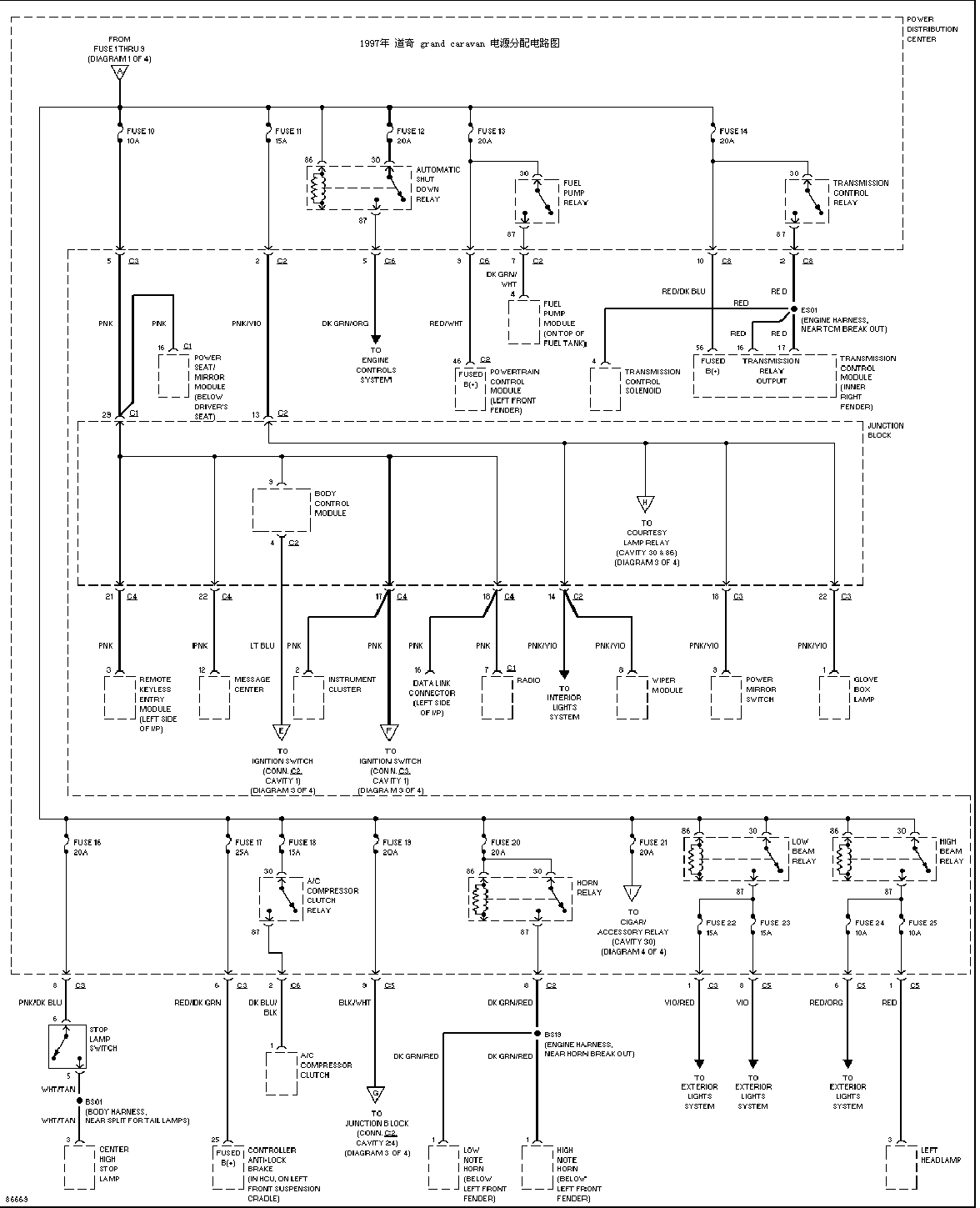

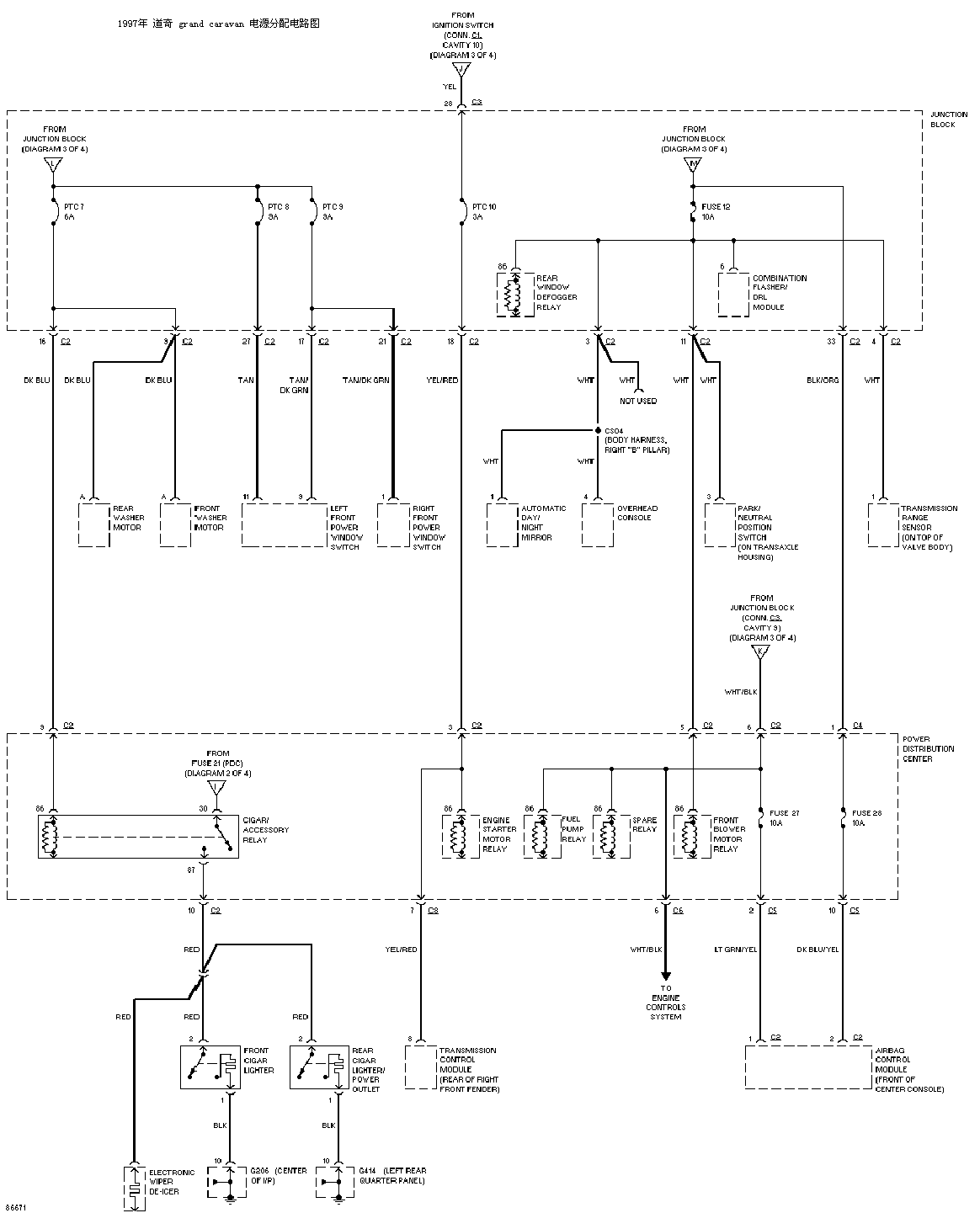

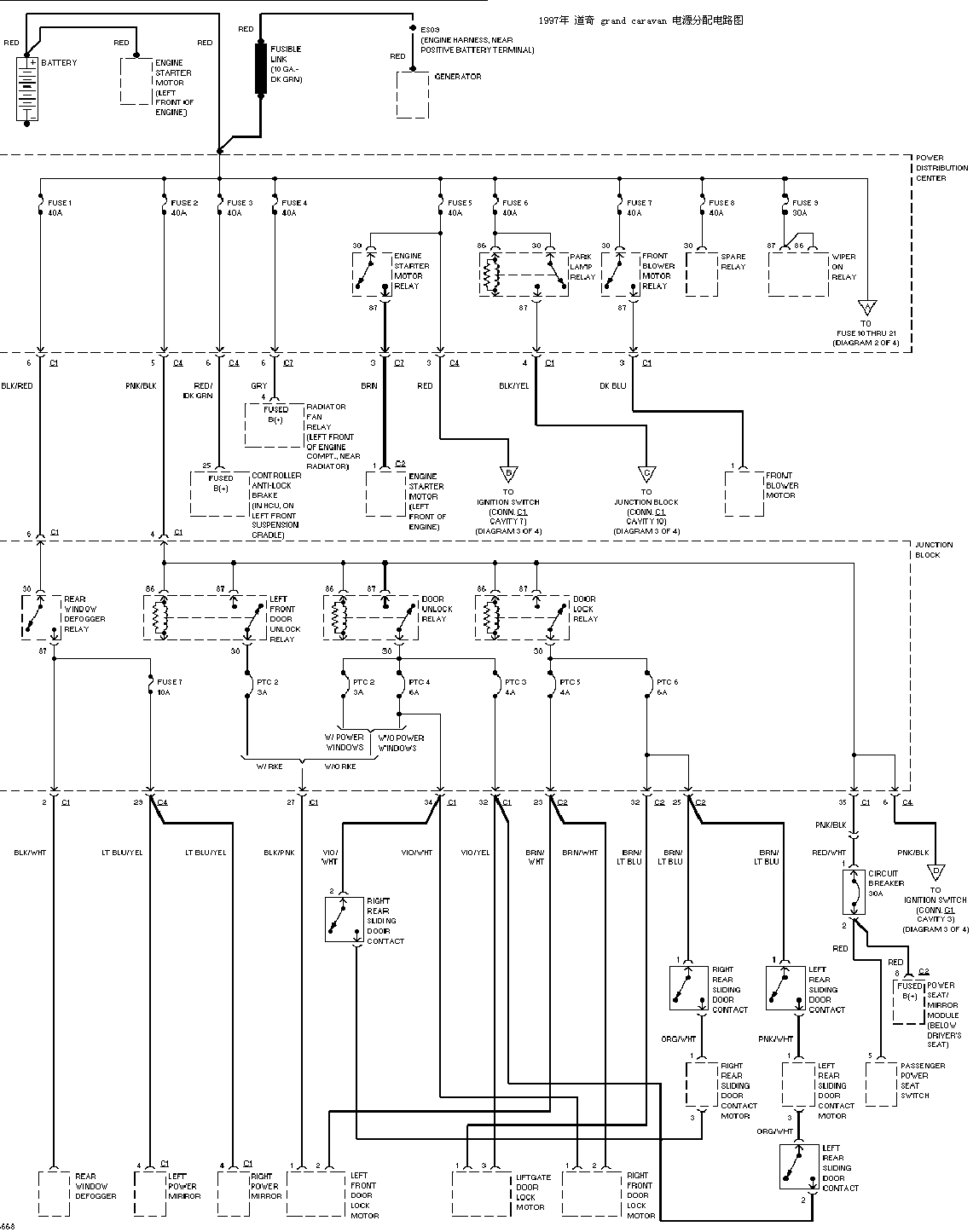

| 电源分配电路图 (1) (2) (3) (4) | 电动门锁电路图 |

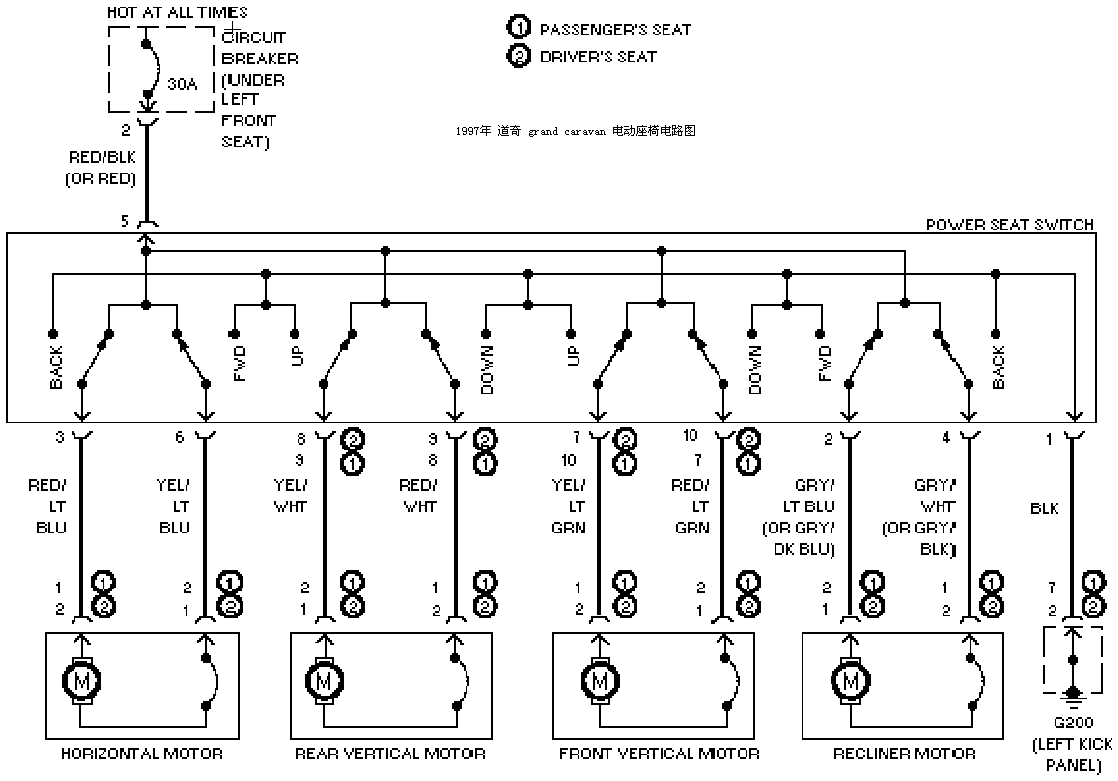

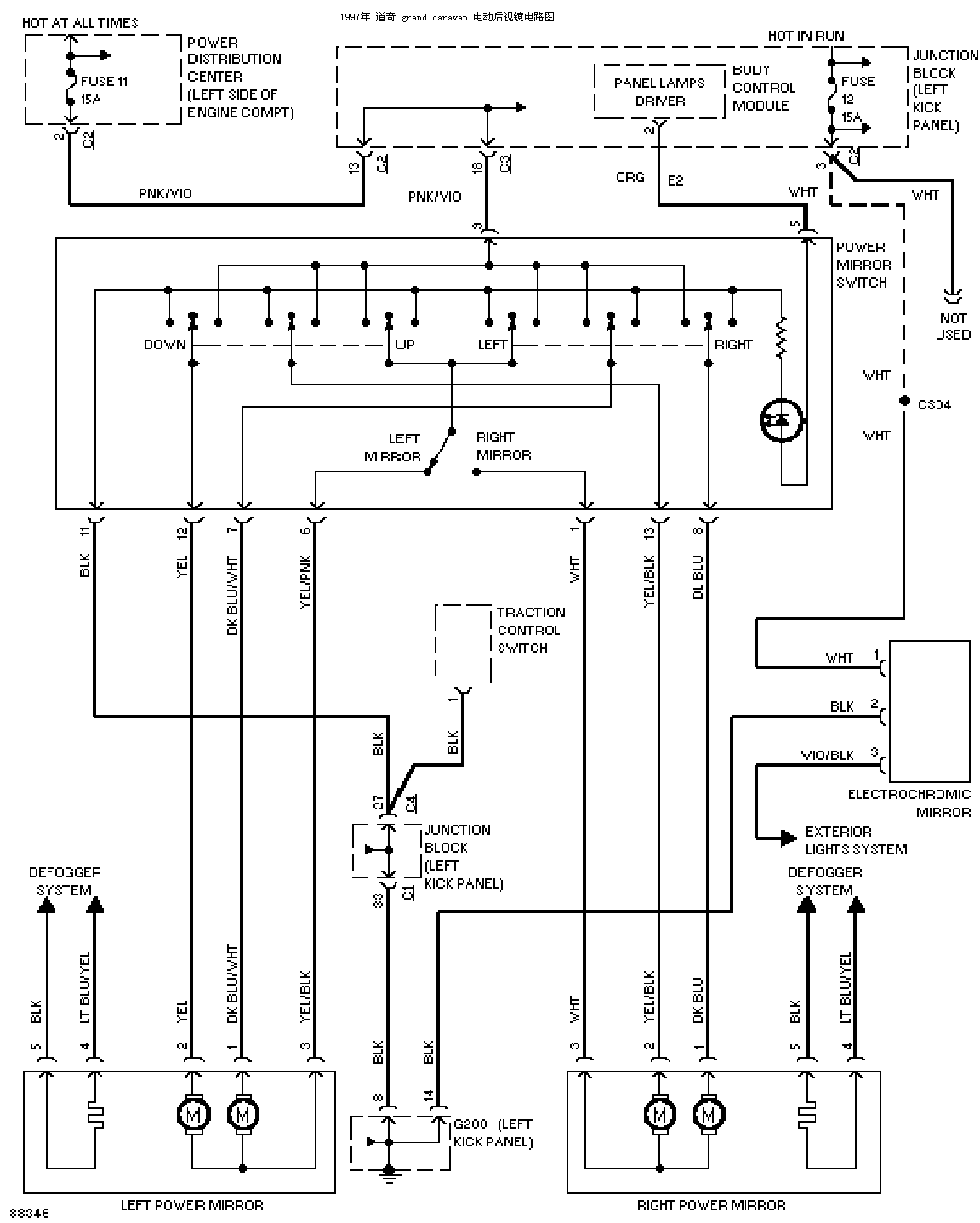

| 电动后视镜电路图 | 电动座椅电路图 |

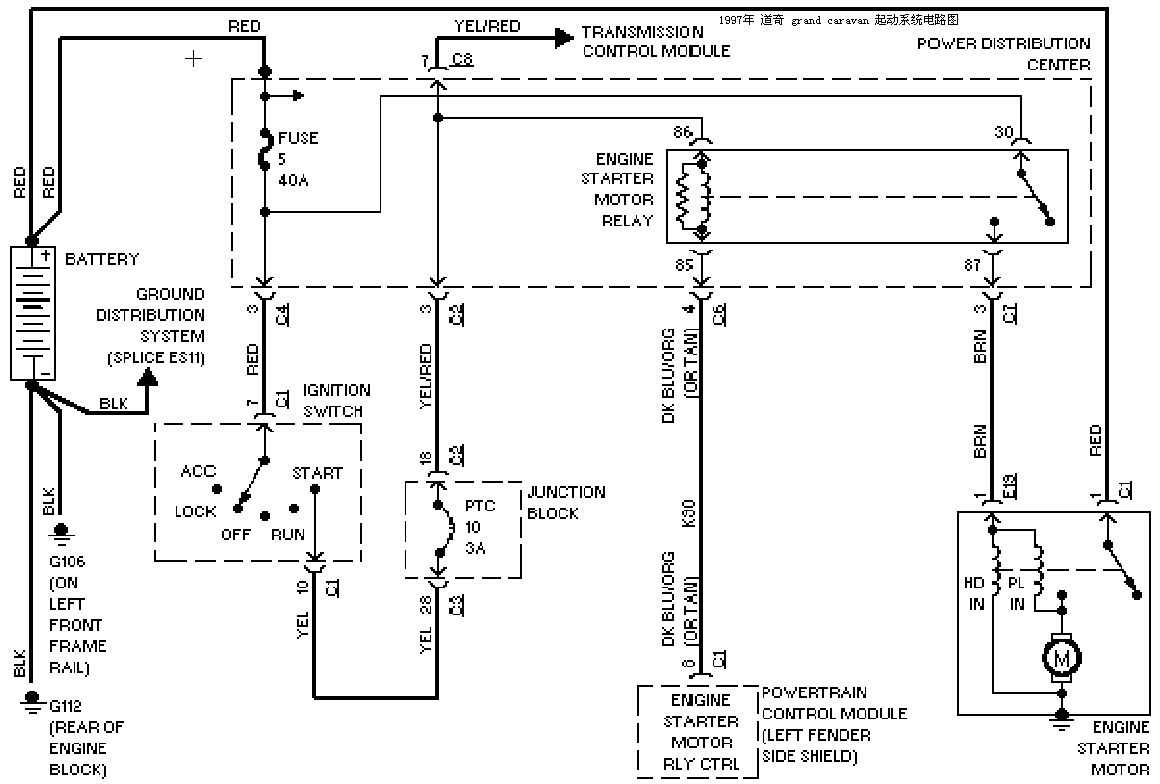

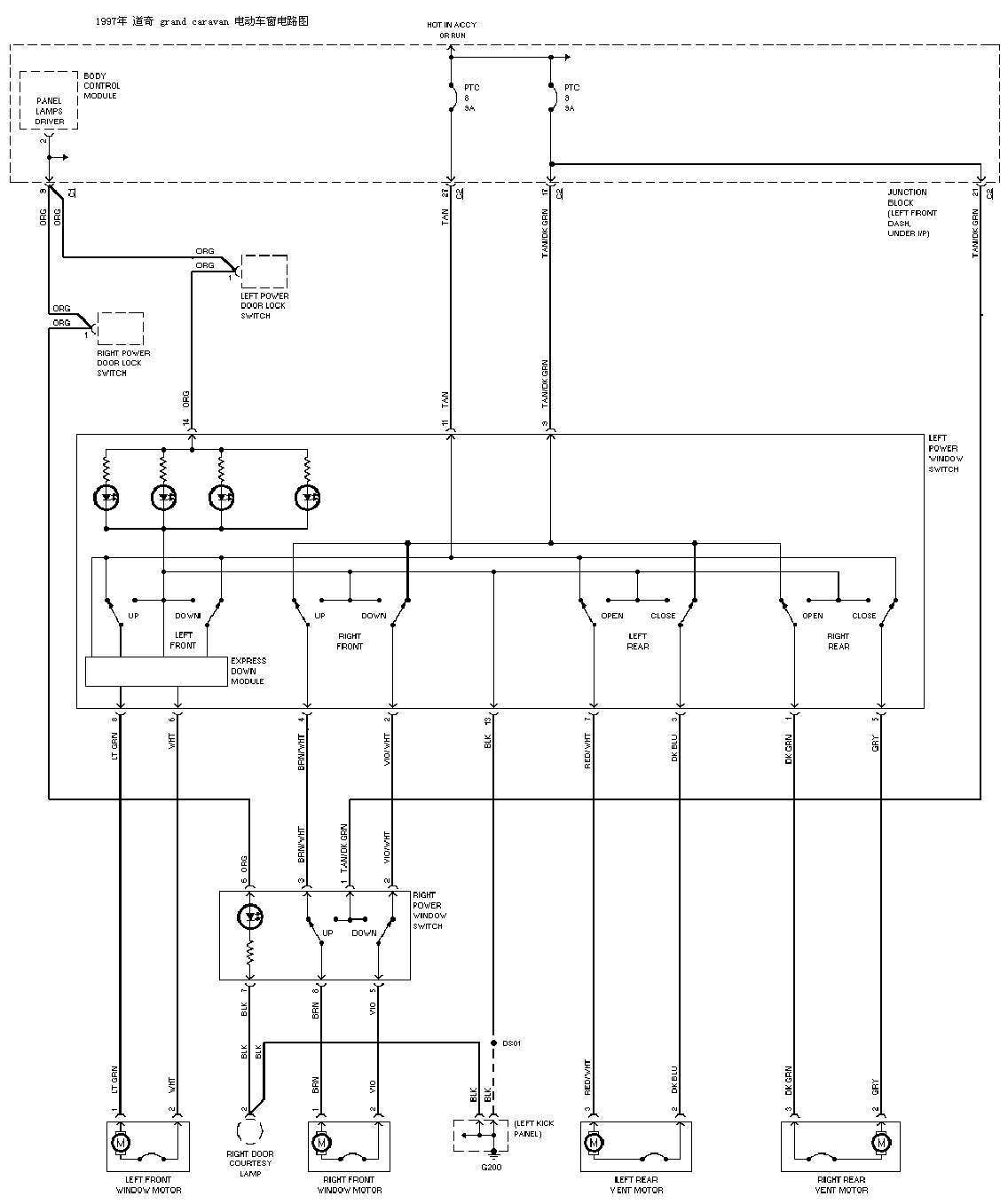

| 电动车窗电路图 | 起动系统电路图 |

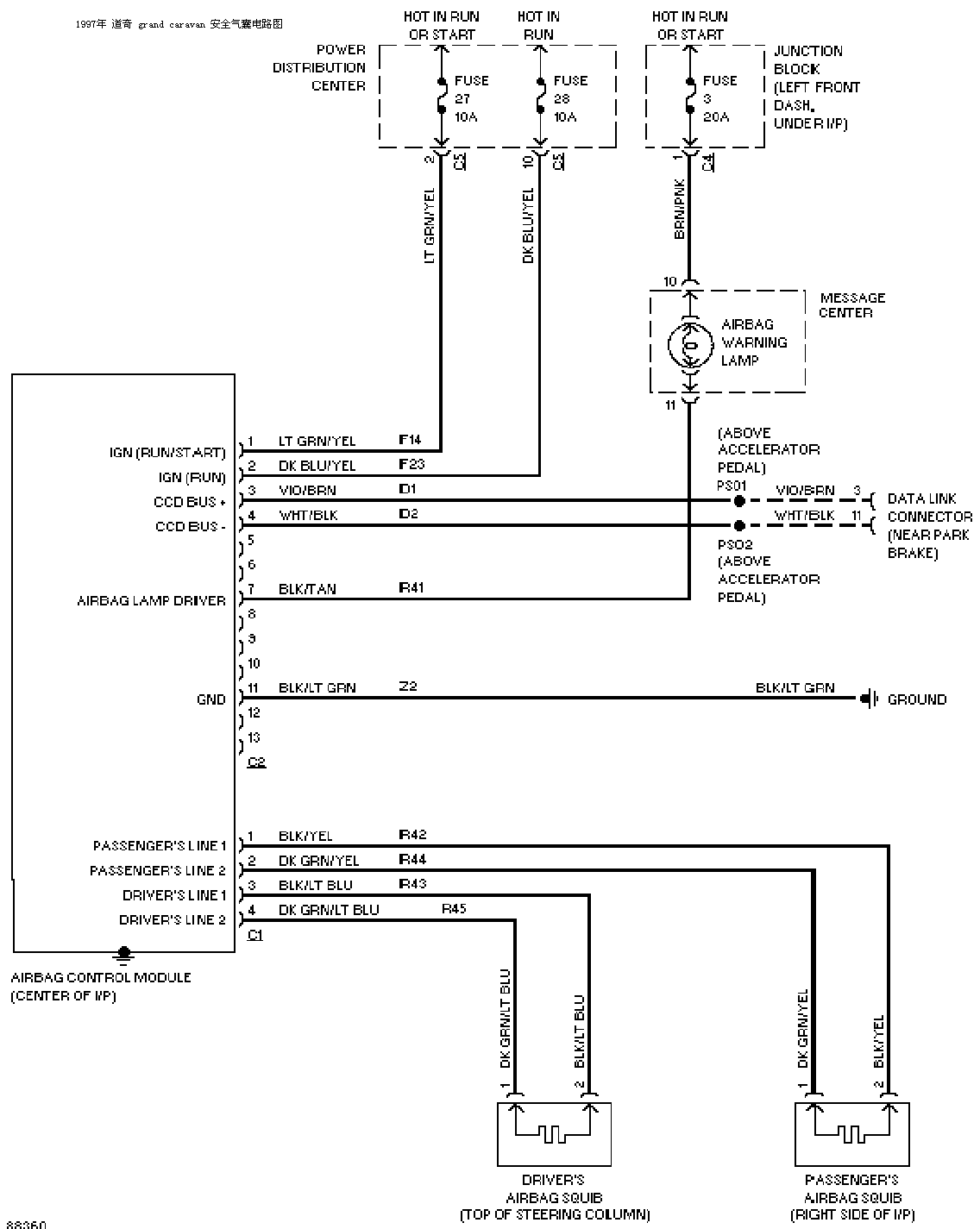

| 安全气囊电路图 | |

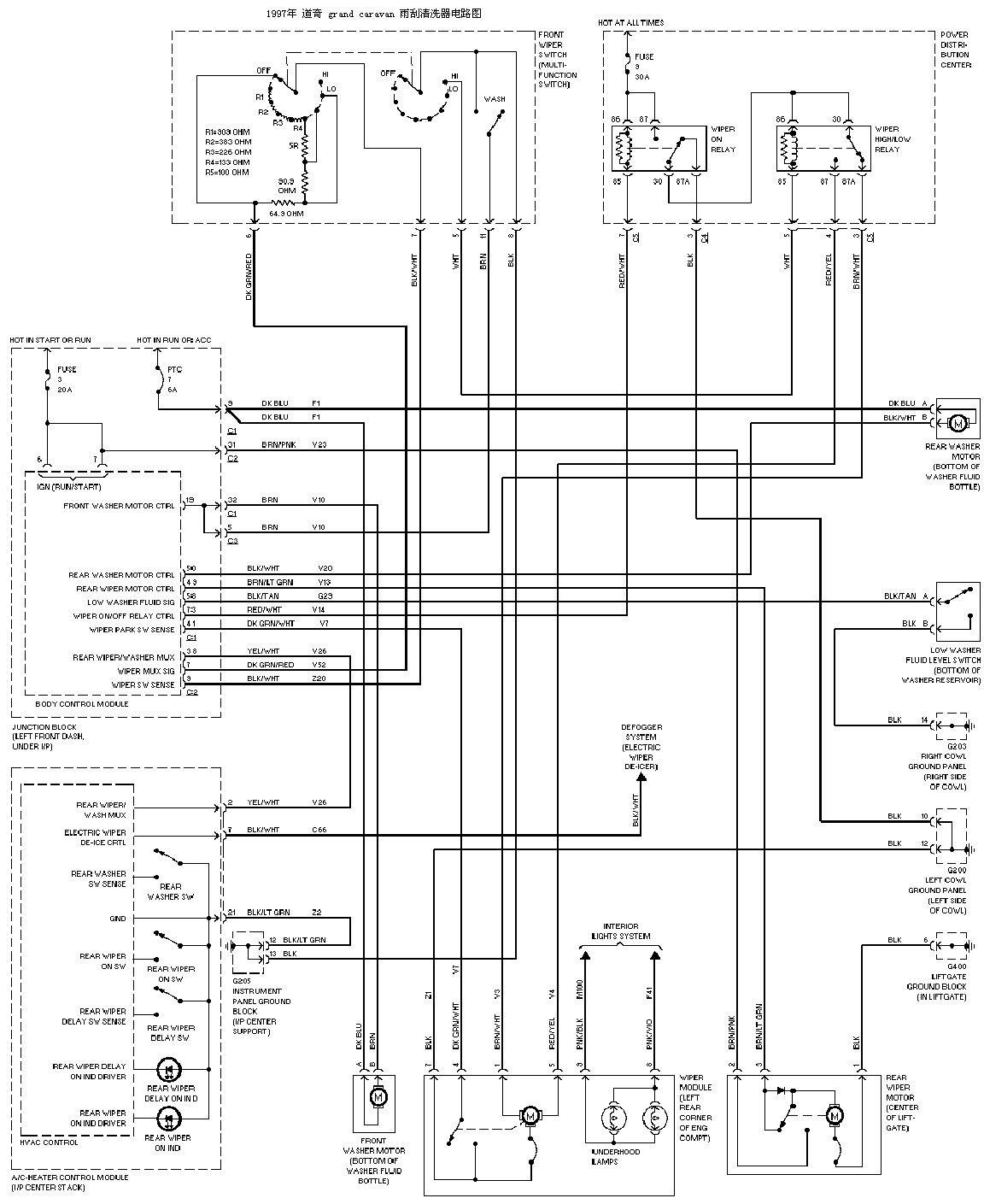

| 雨刮清洗器电路图 |
