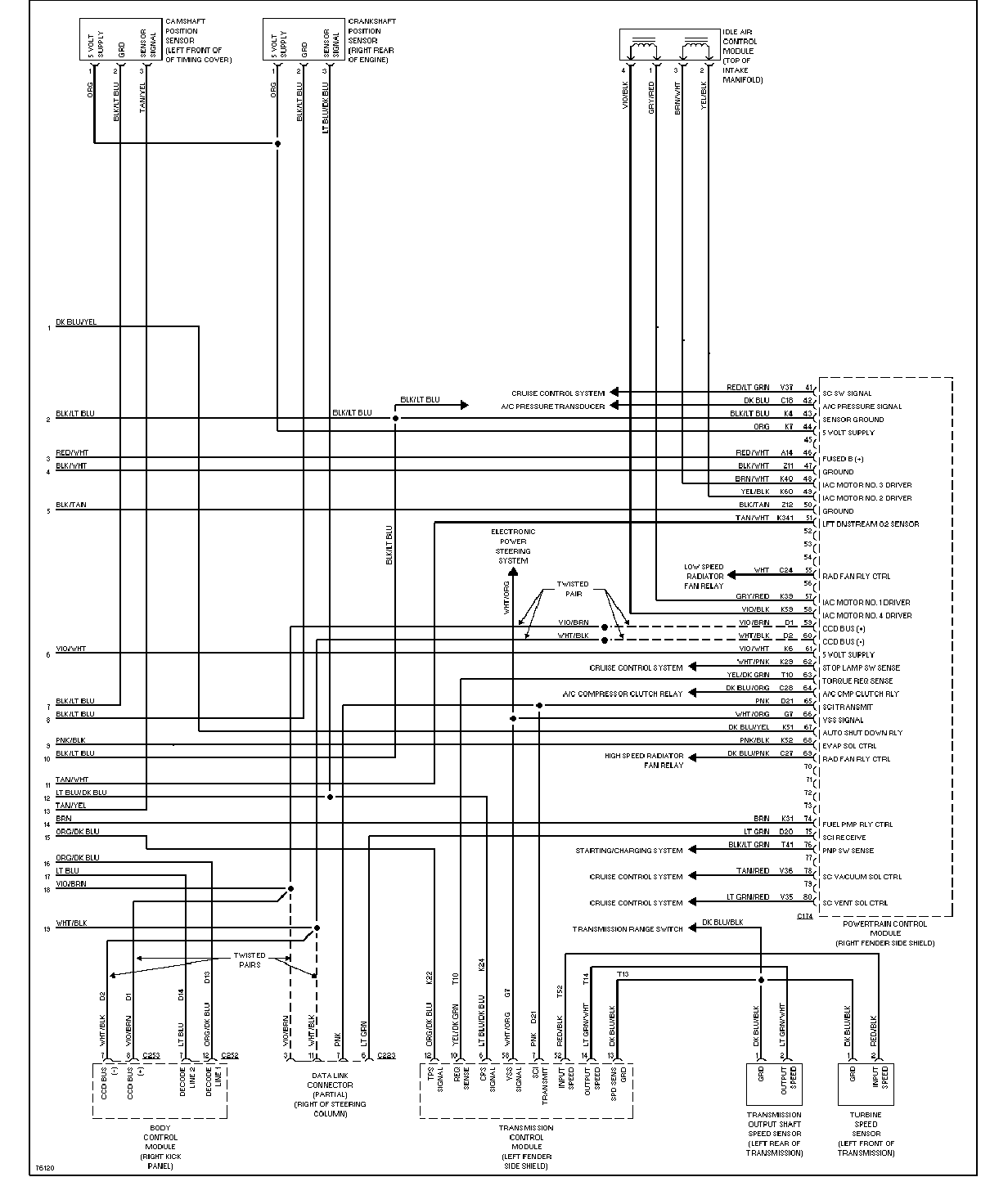

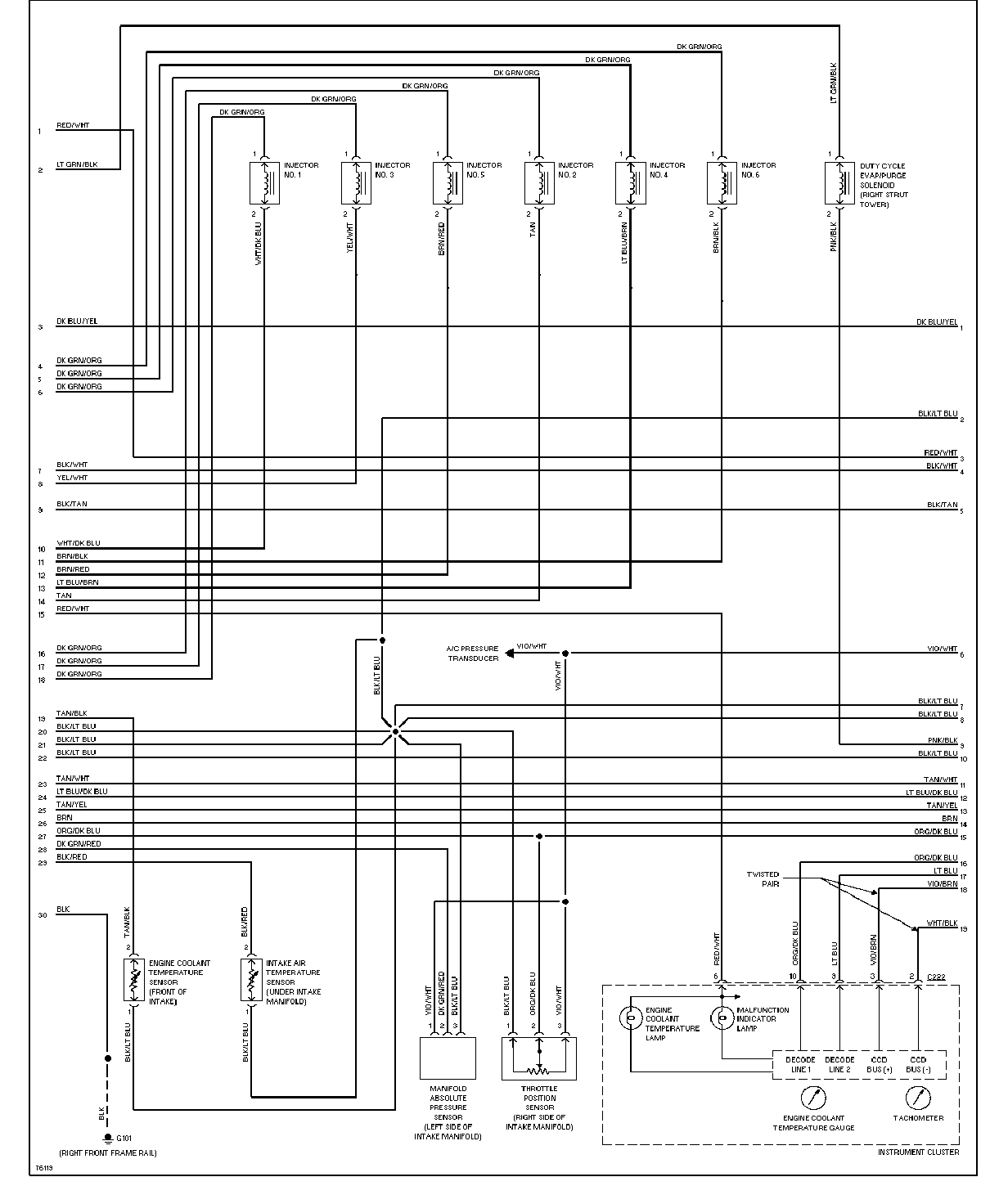

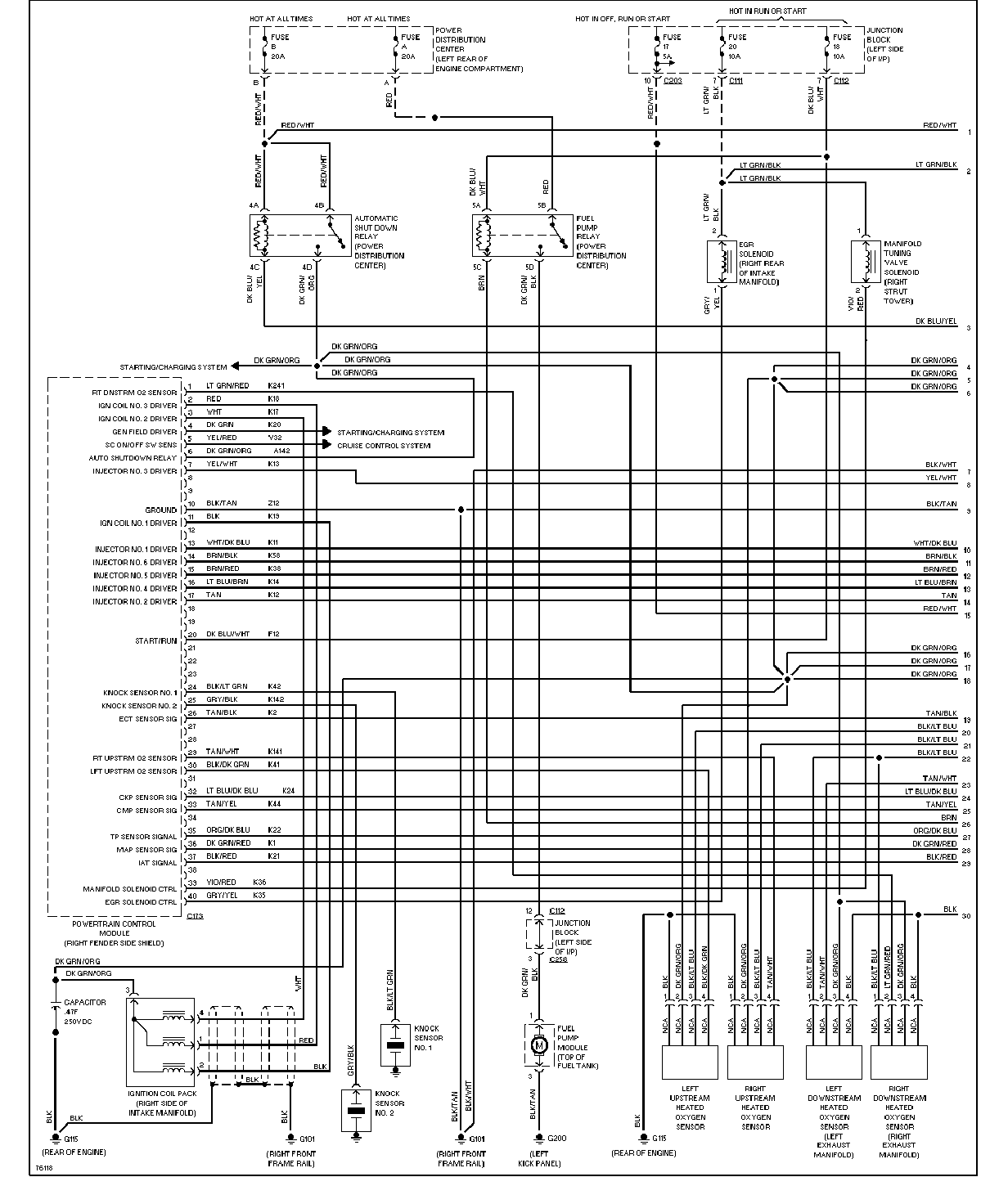

 发动机性能电路图(3.5l)
1 2 3 |
 空调电路图（自动） |

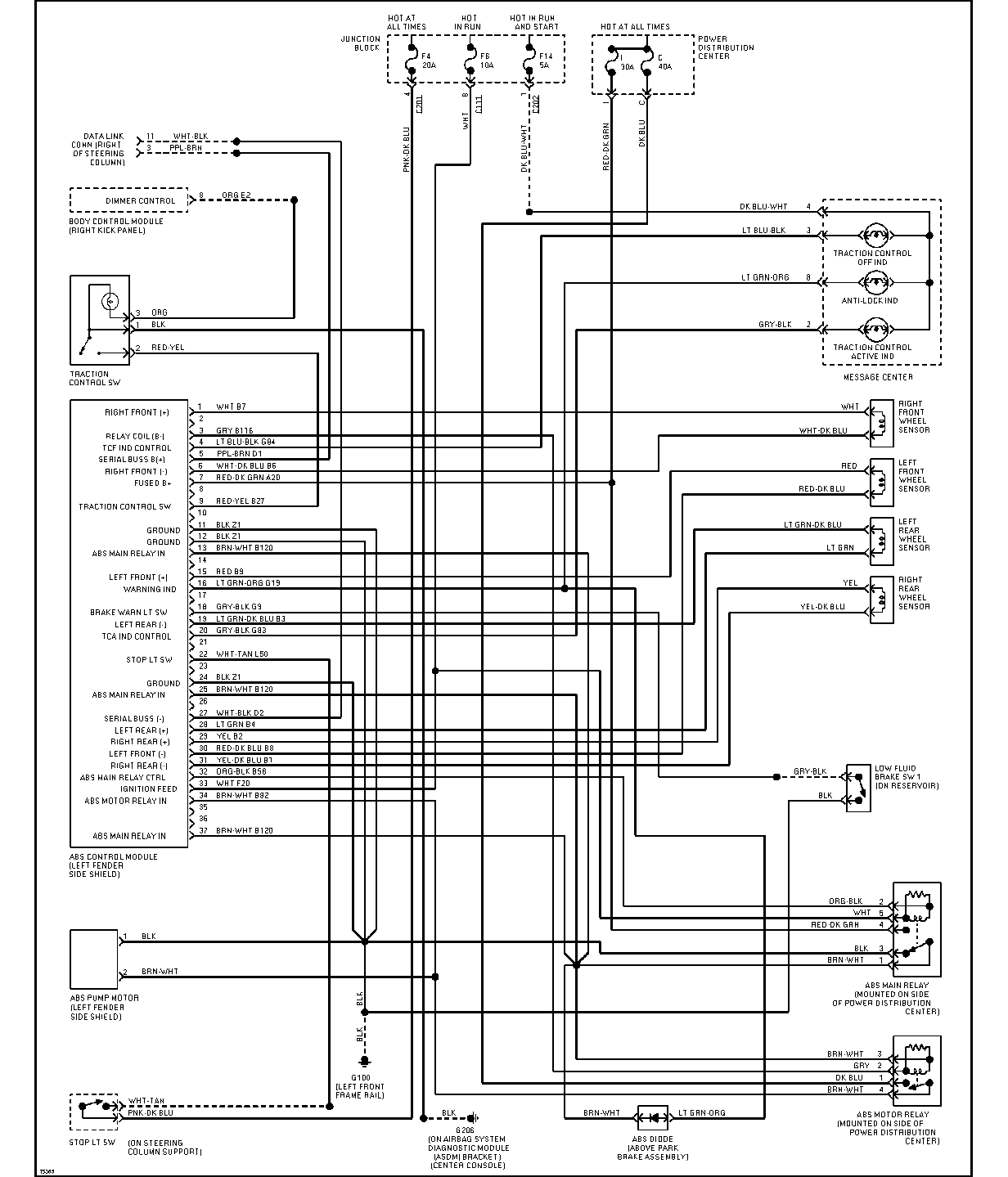

| ABS电路图 |

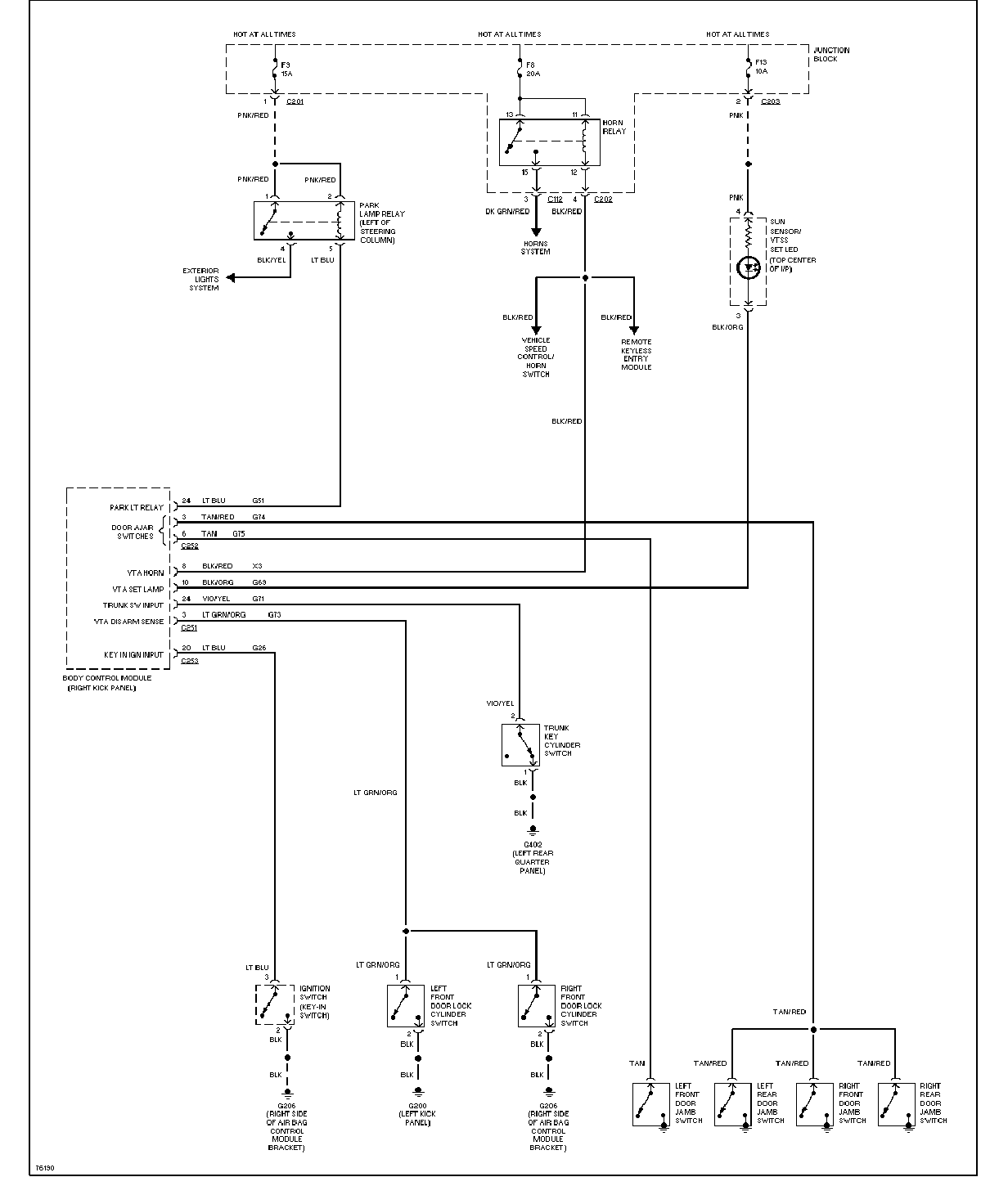

防盗电路图 |
| 自动日间行车灯电路图 |
倒车灯电路图 |

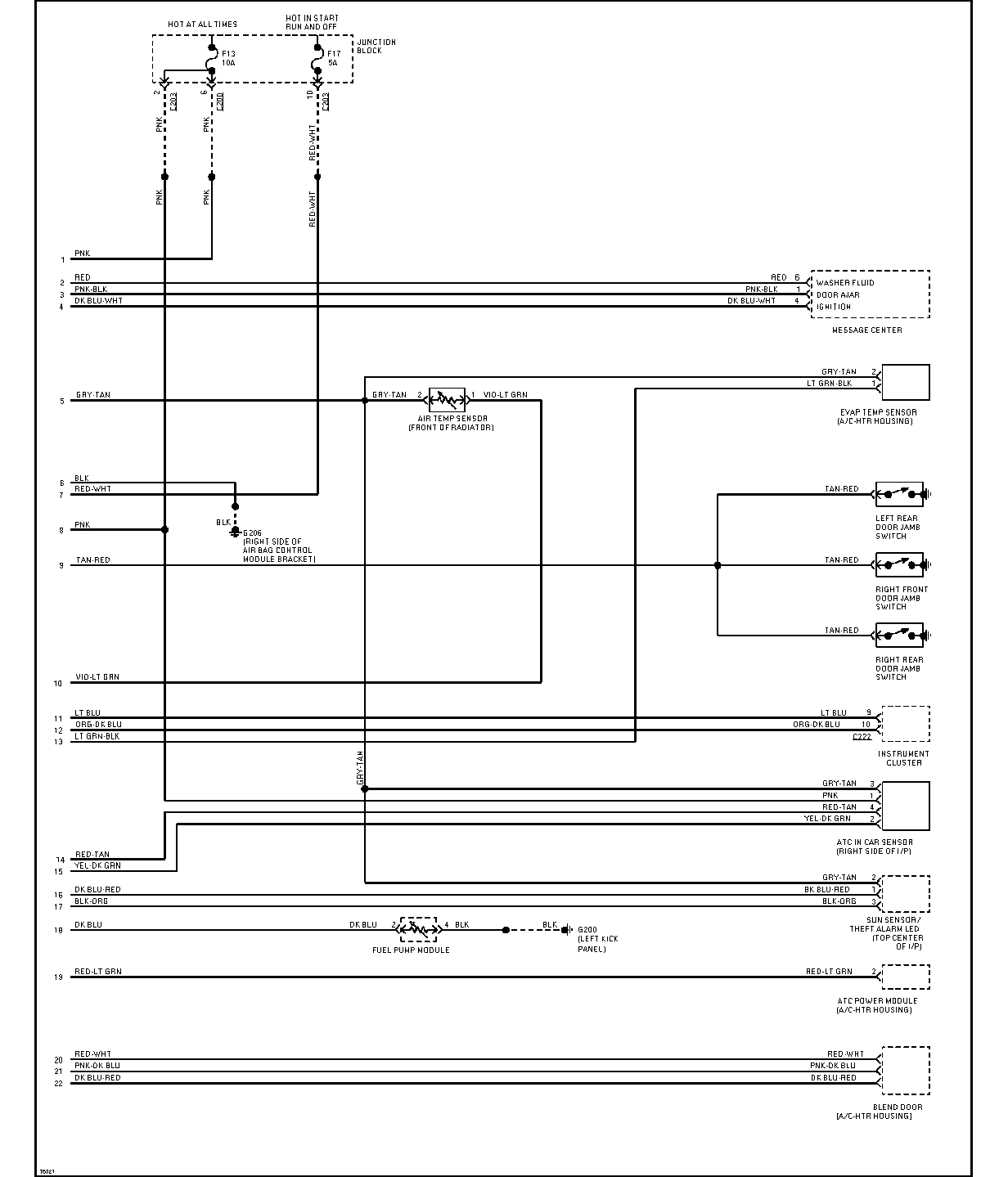

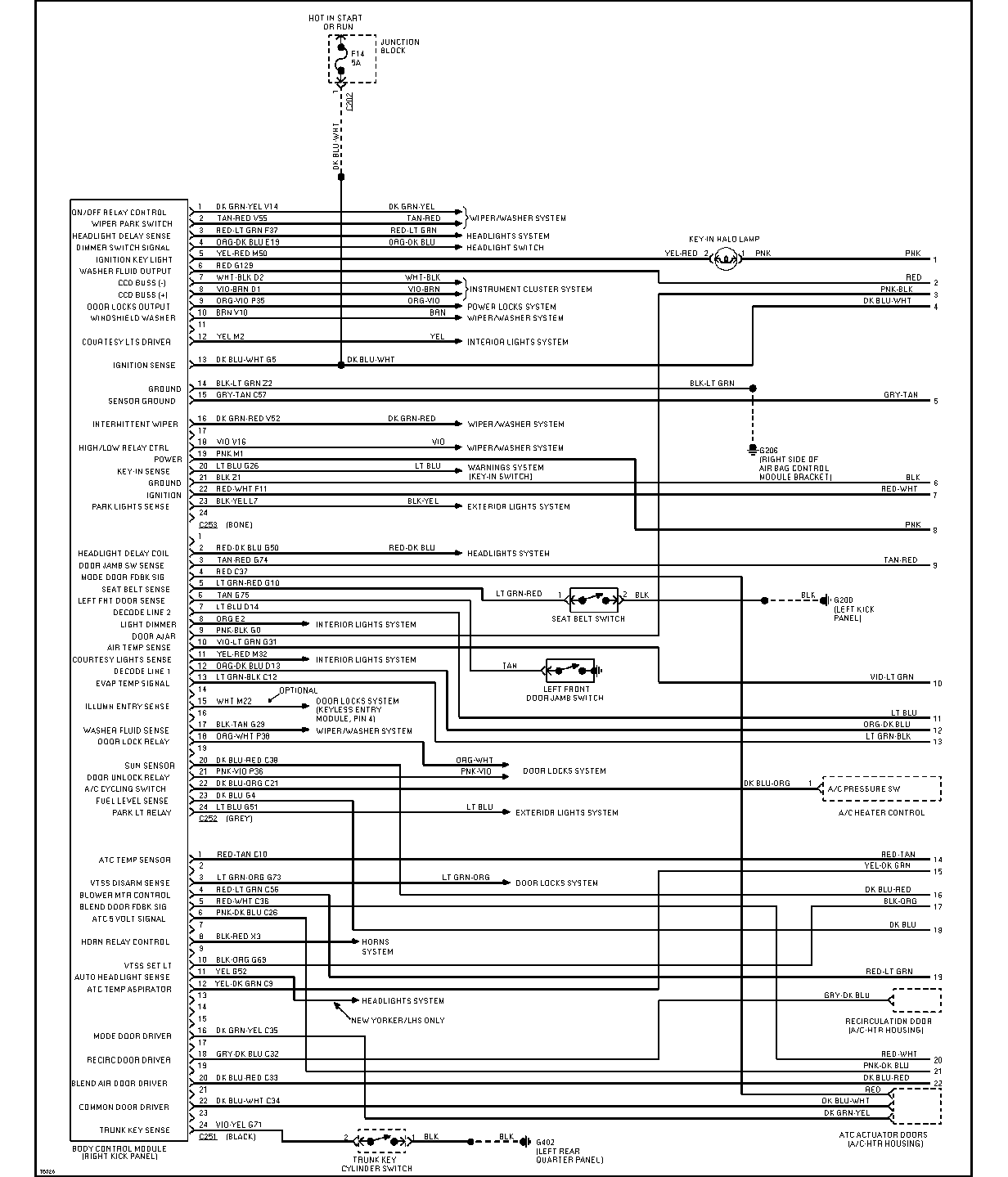

| 车身电脑电路图 1 2 |

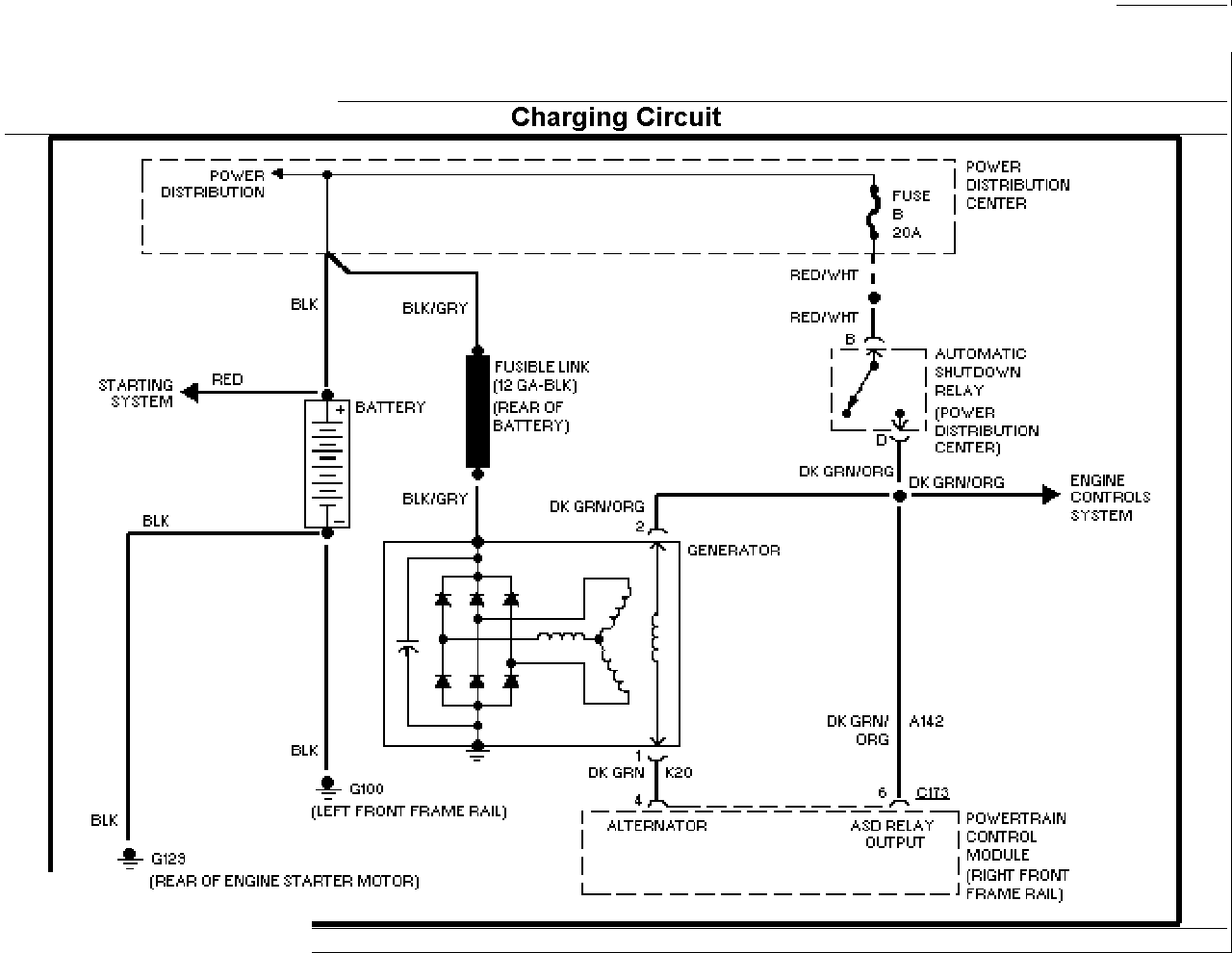

充电系电路图 |

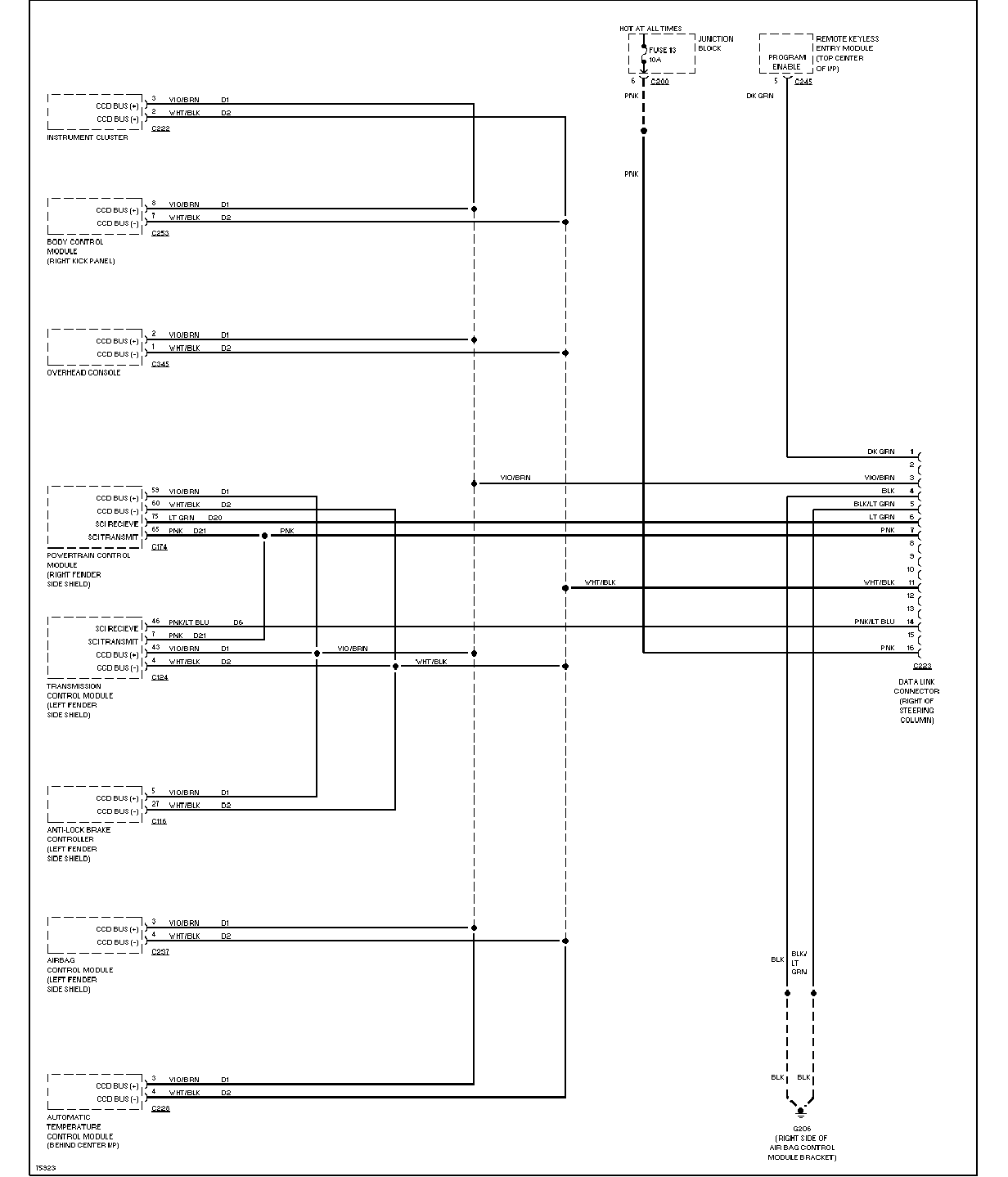

| 电脑数据线图 |

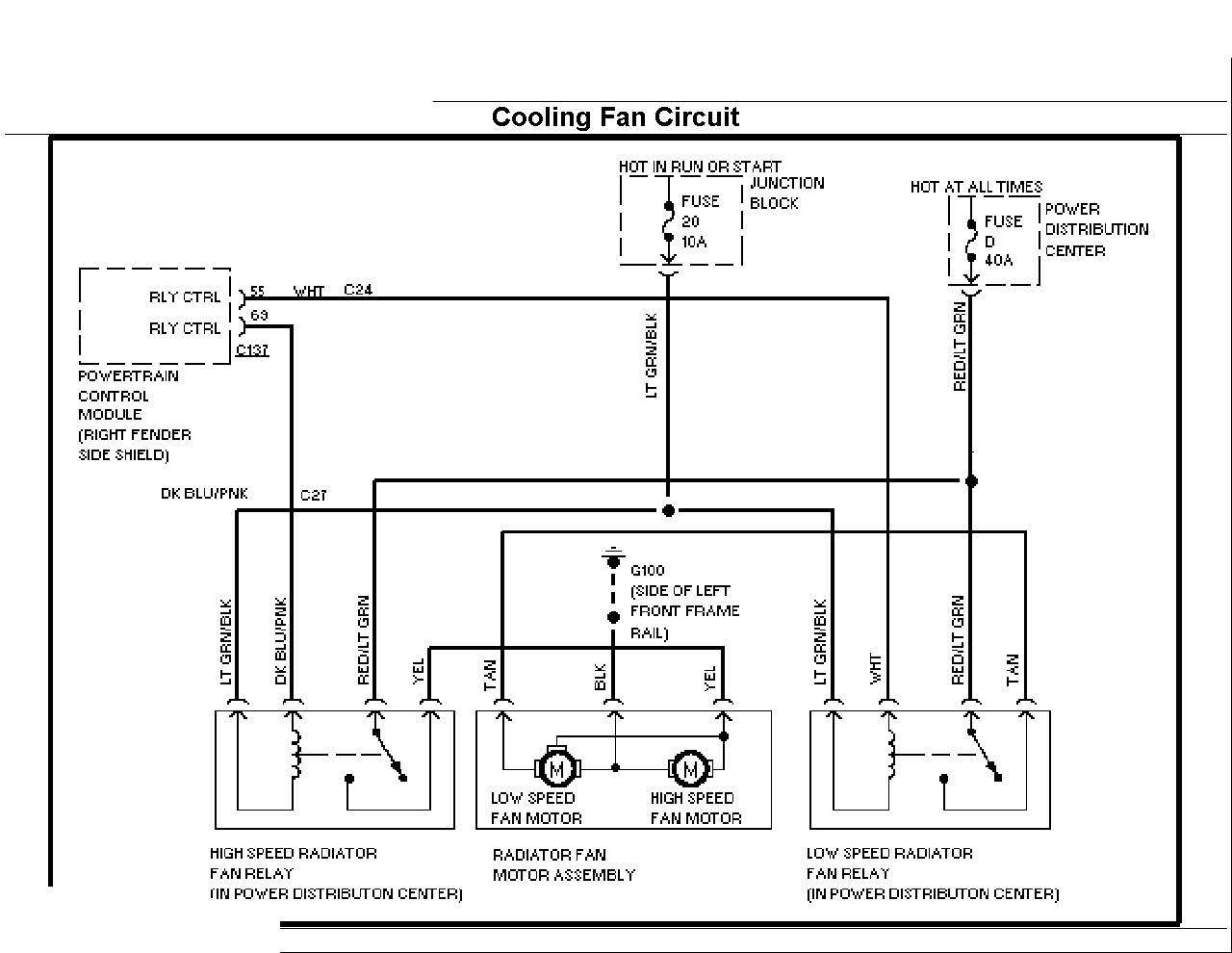

空调风扇电路图 |

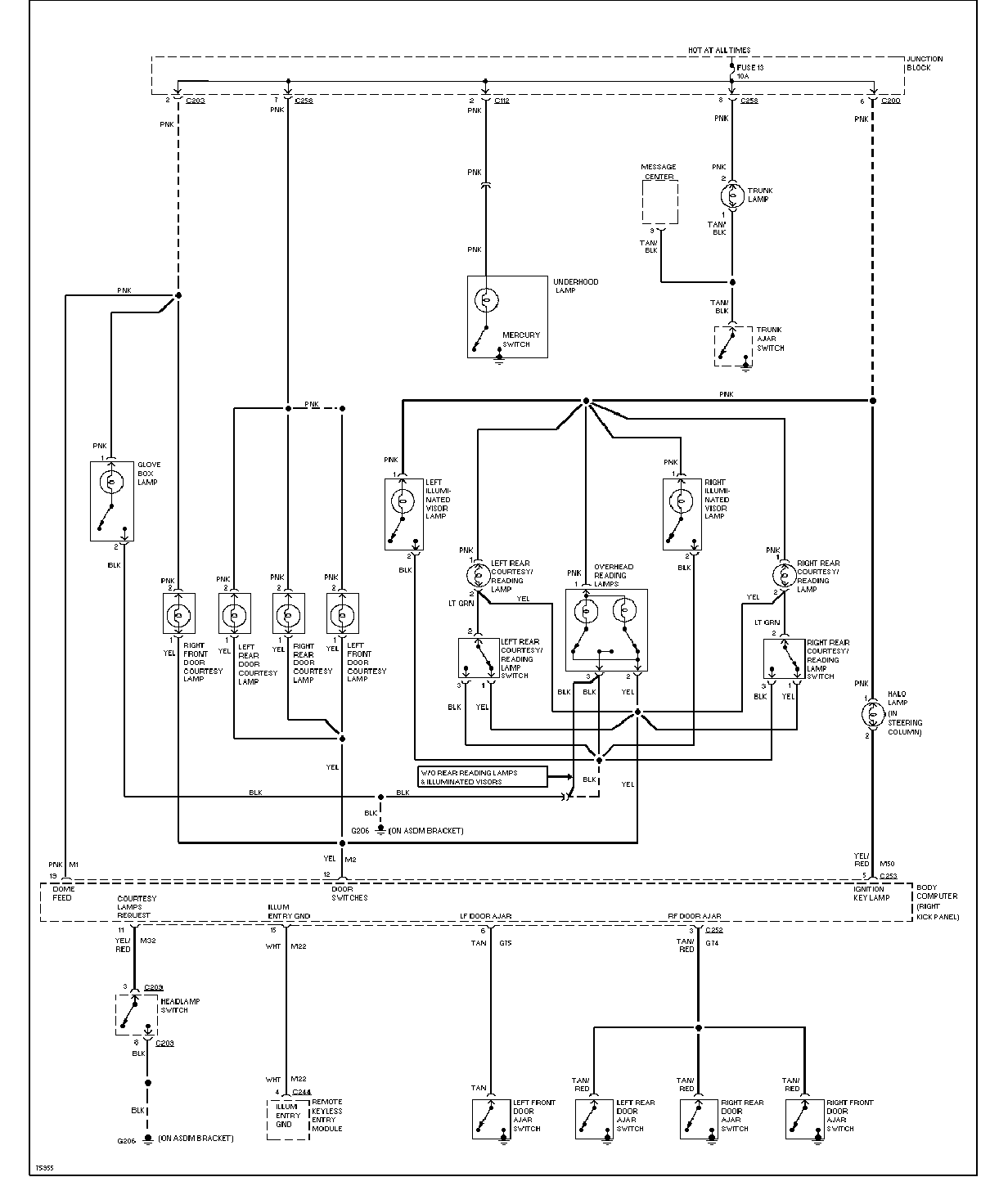

| 门控灯电路图 |

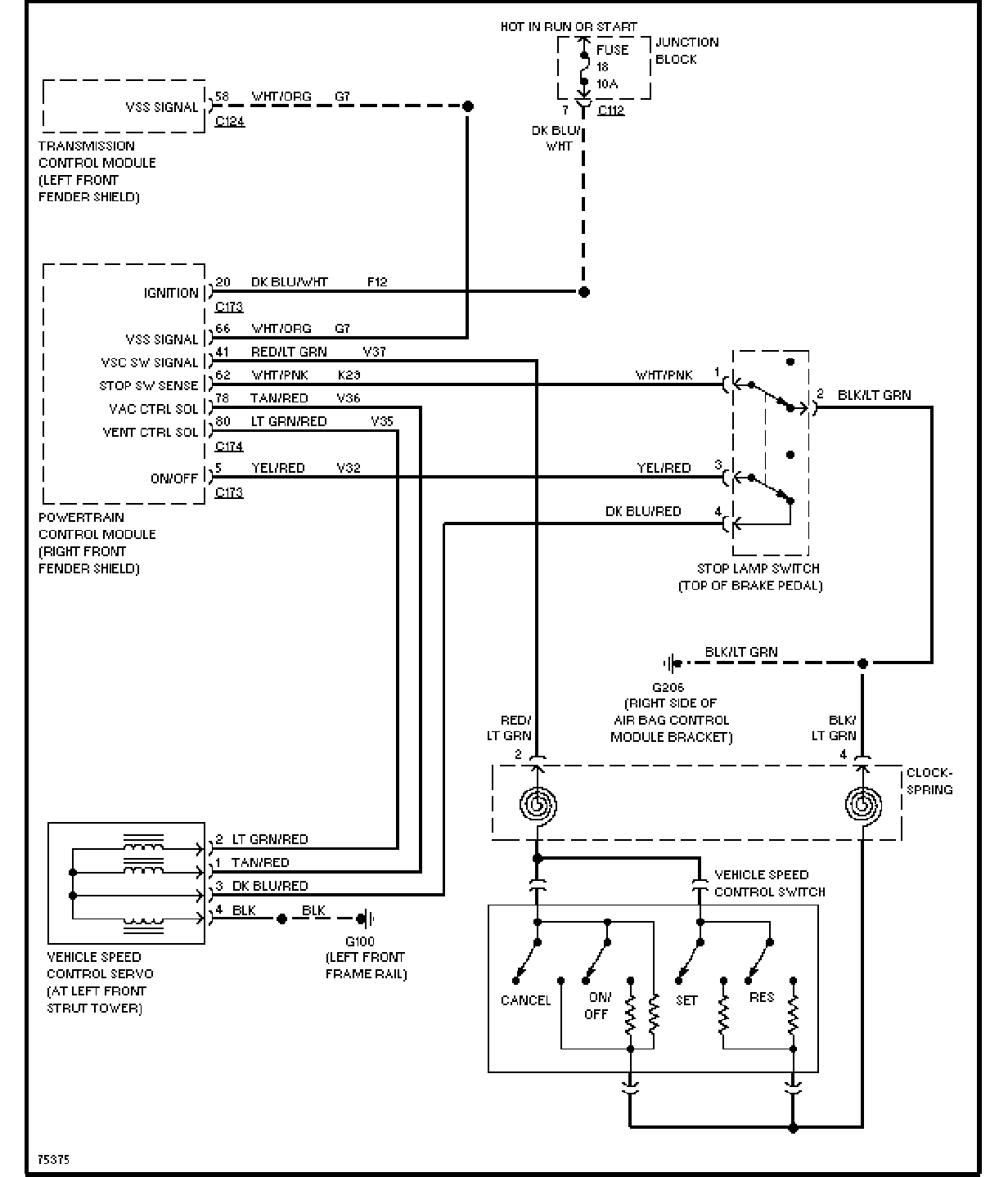

巡航控制电路图 |
| 除雾器电路图 |

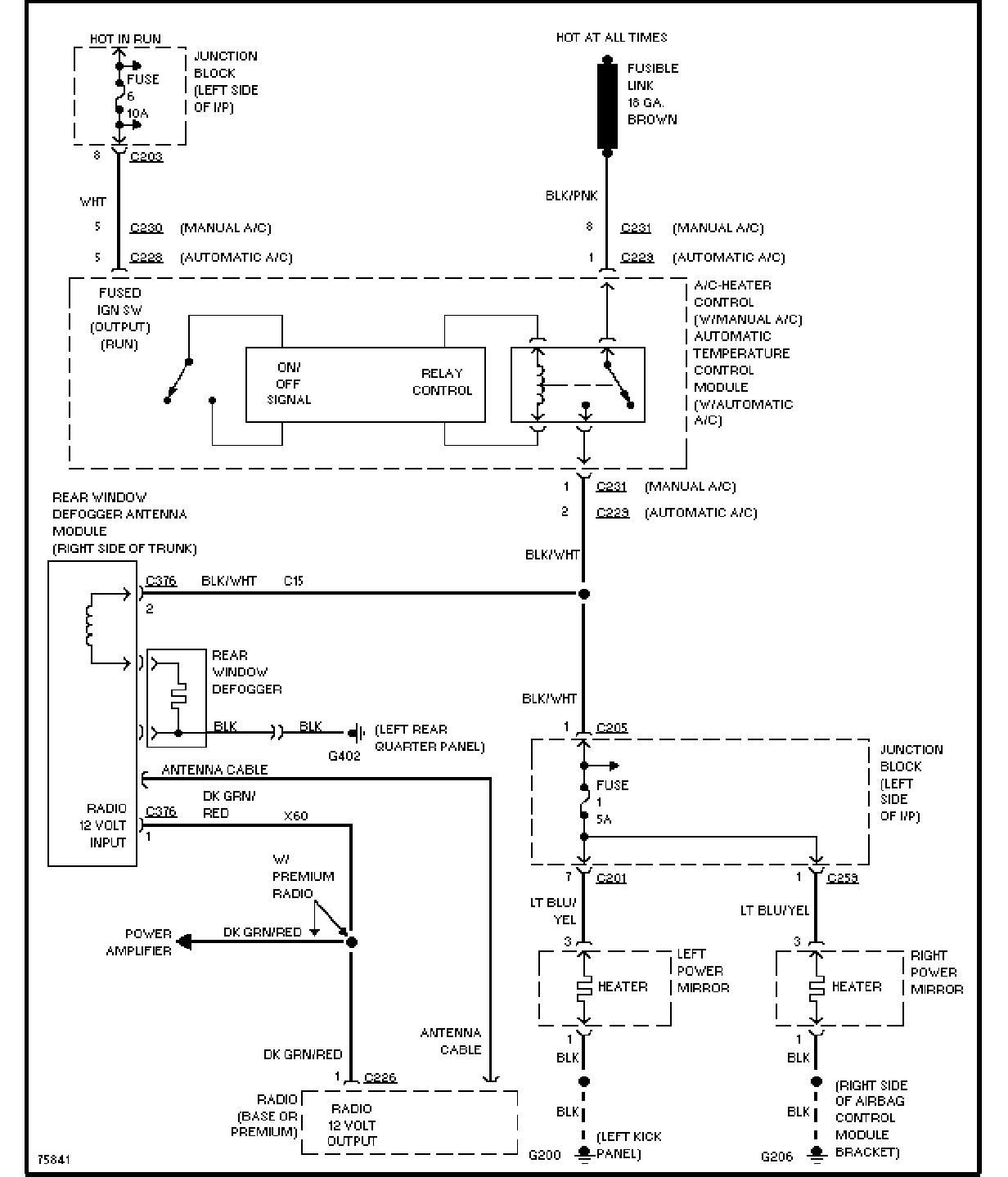

除雾器电路图（带后窗天线） |

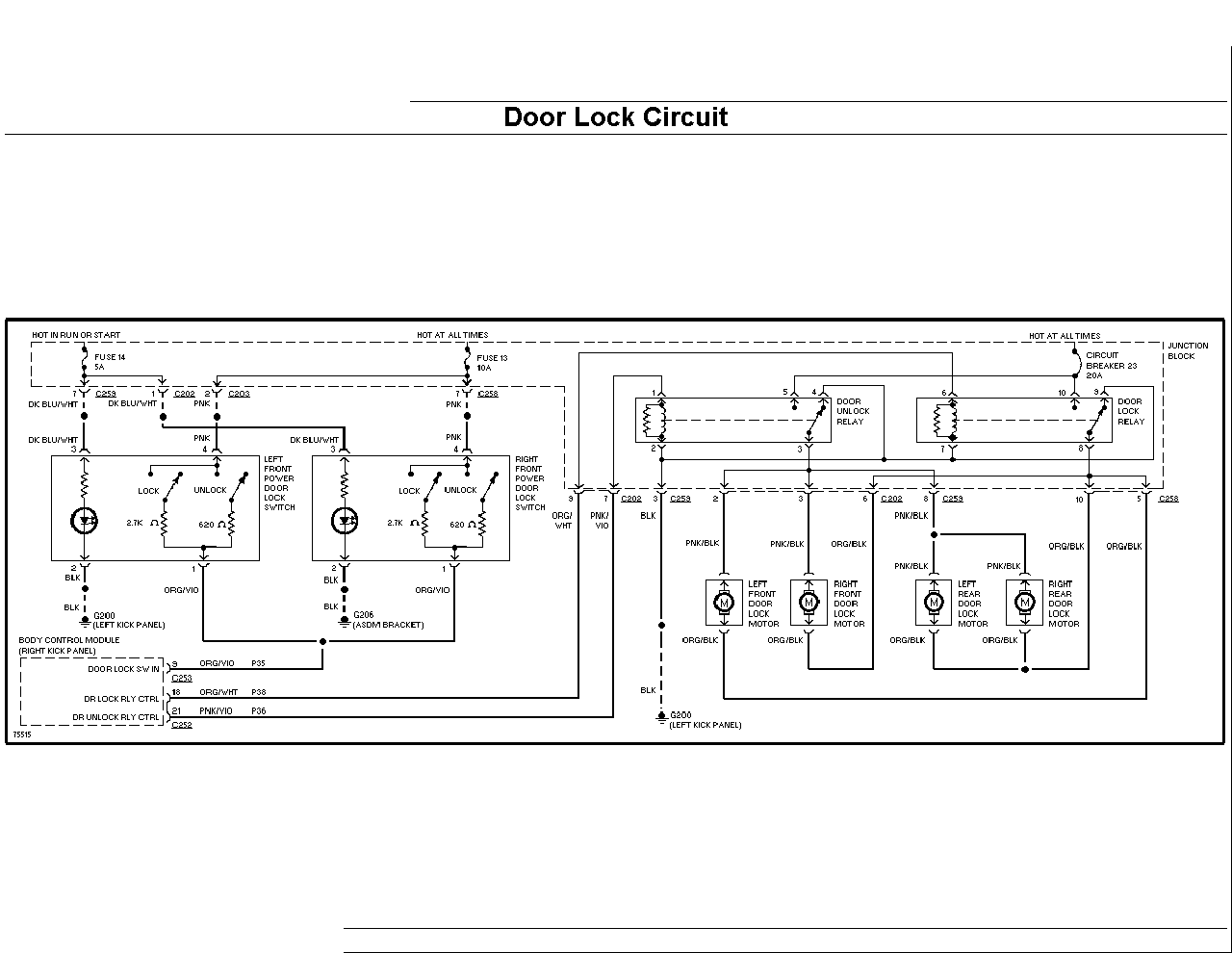

| 门锁电路图 |

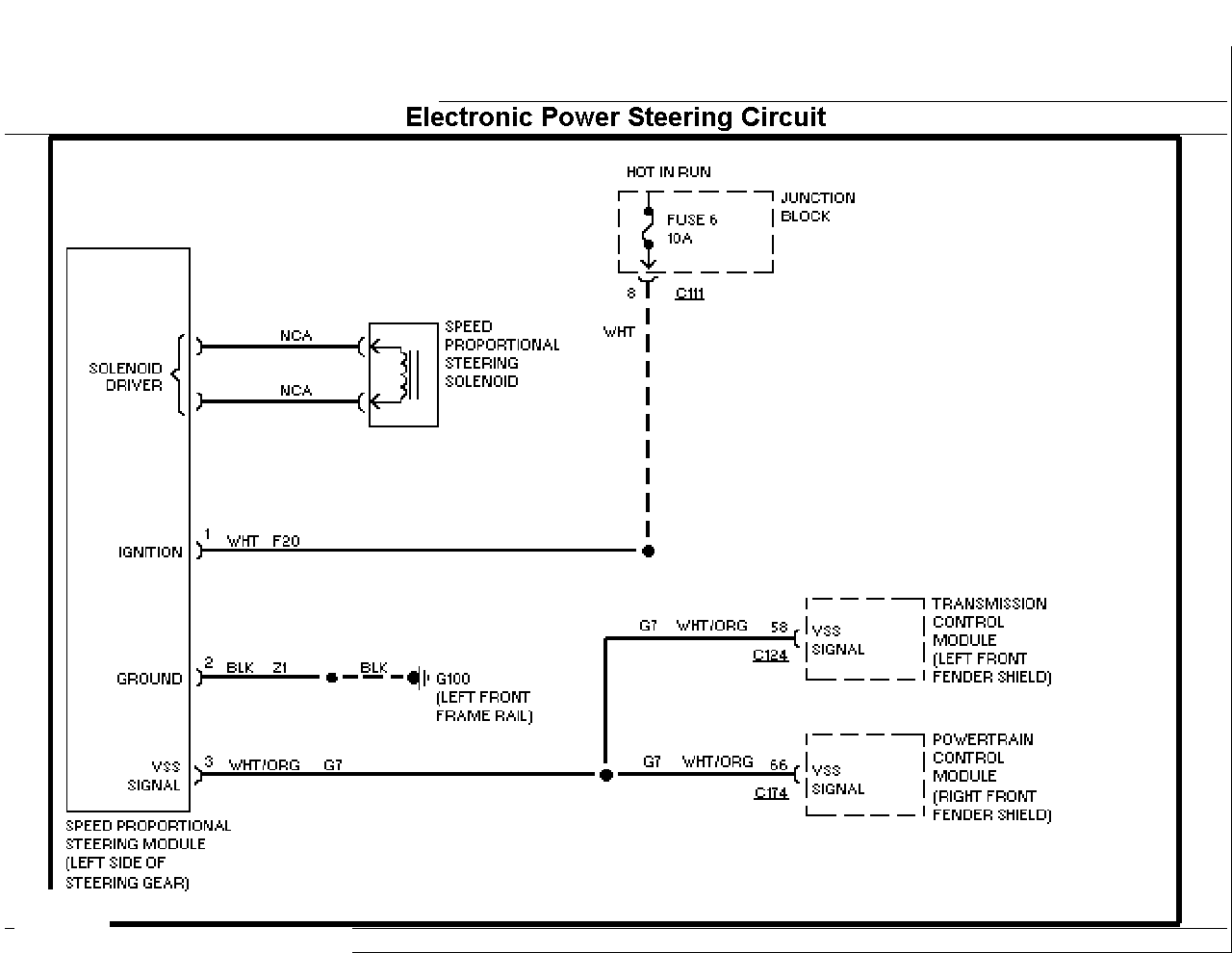

电子转向电路图 |
| 外部灯电路图 |

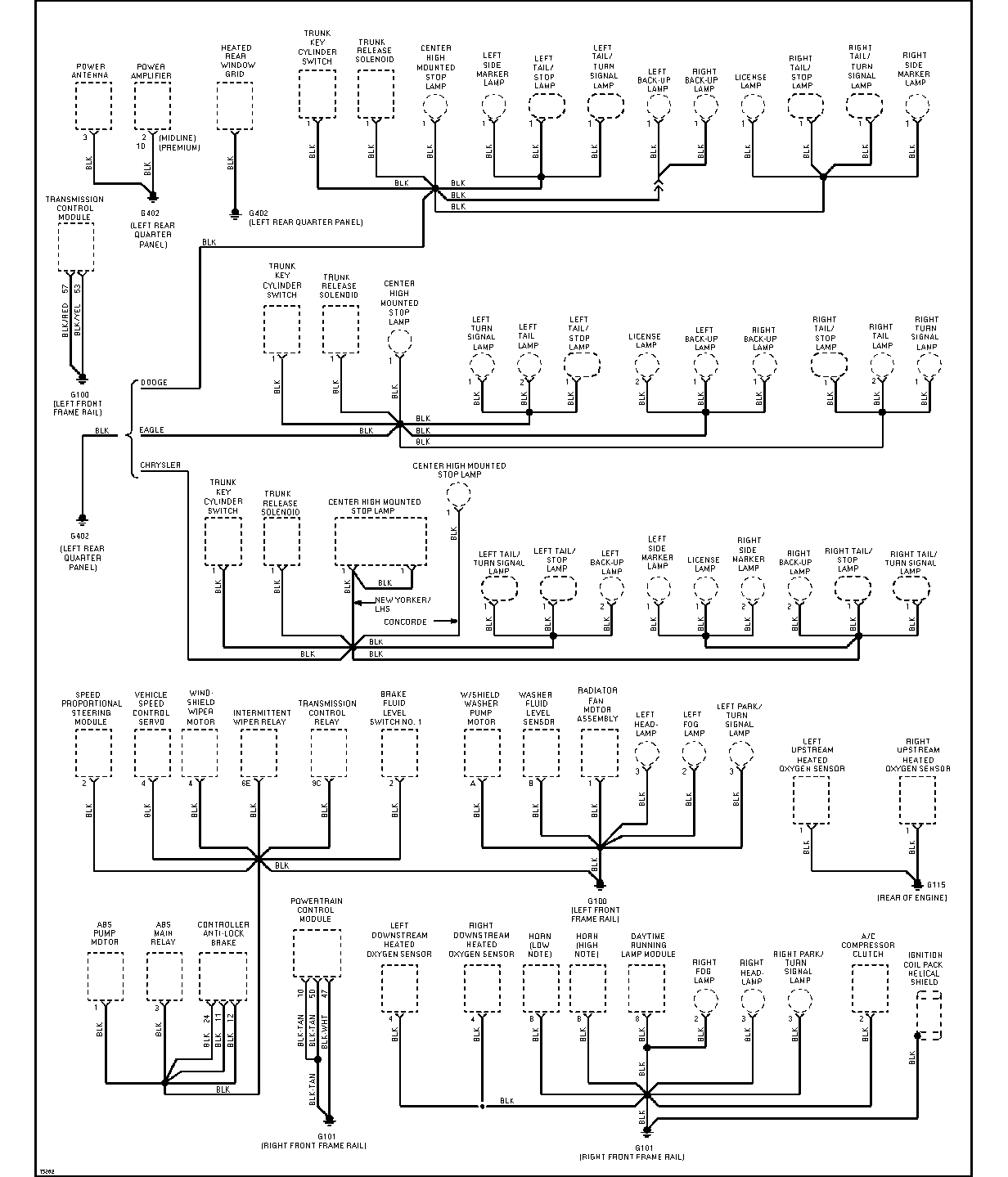

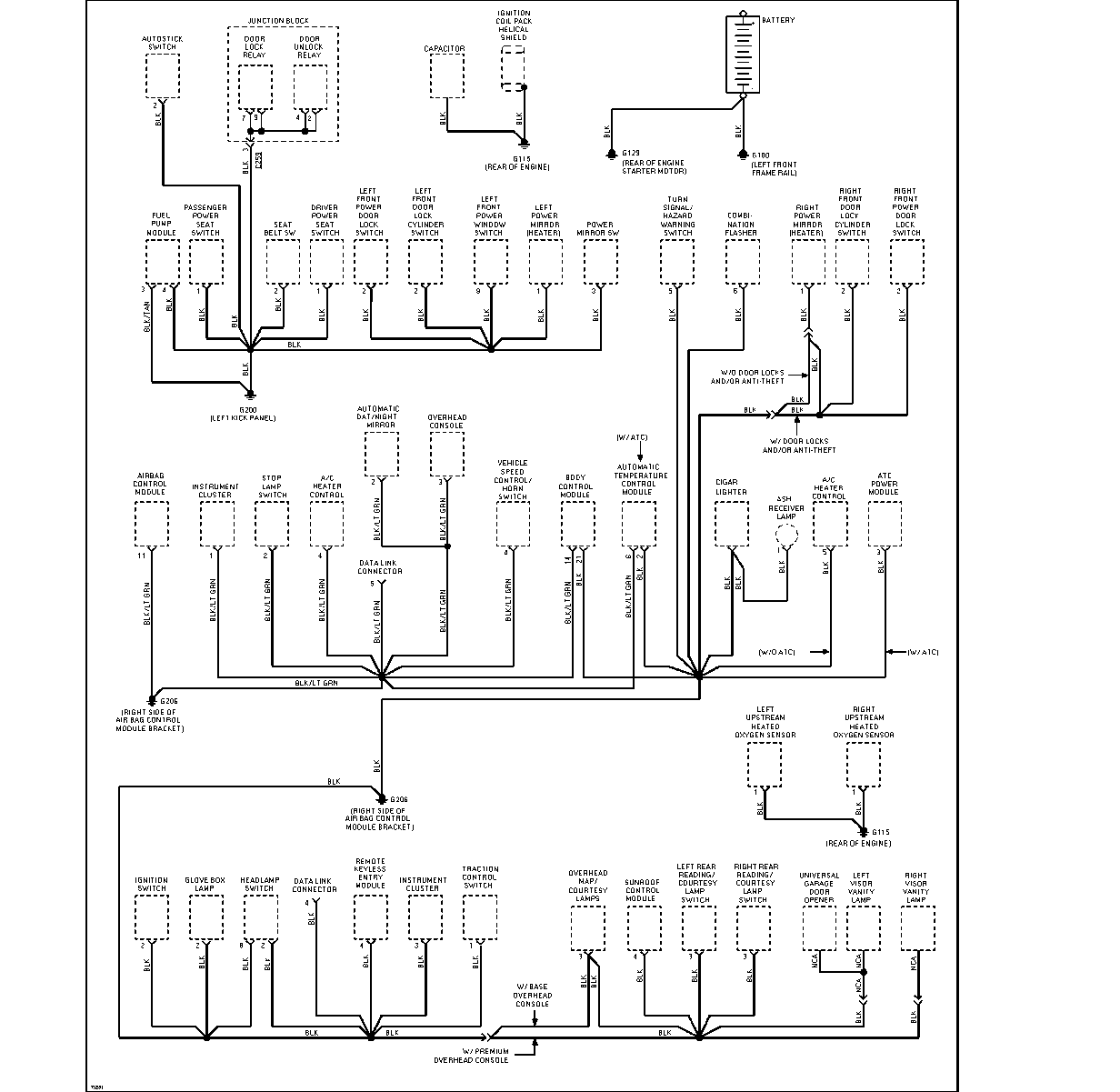

搭铁分布电路图 1 2 |

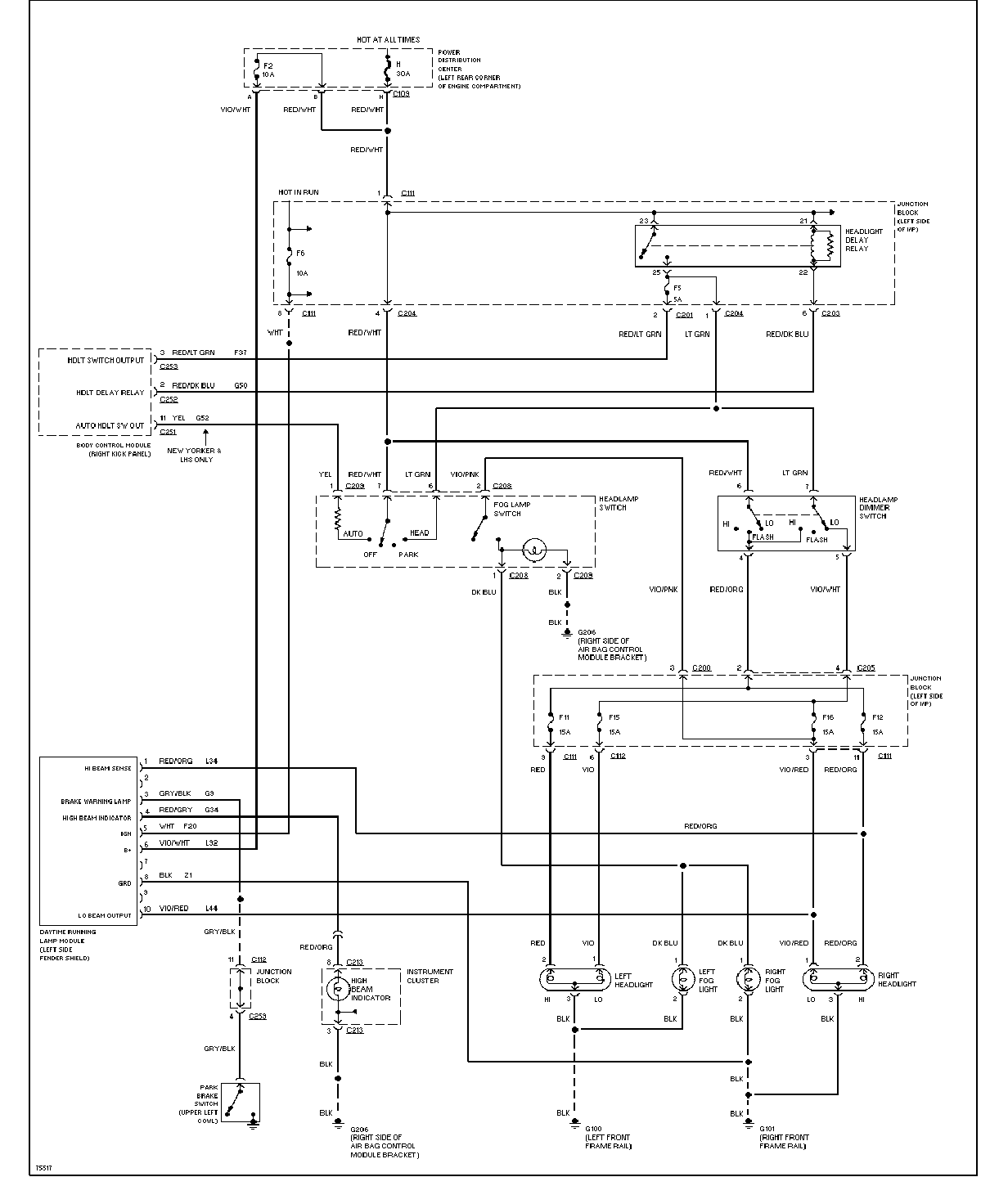

| 大灯、雾灯电路图（带DRL） |
大灯、雾灯电路图（无DRL） |
| 喇叭电路图 |

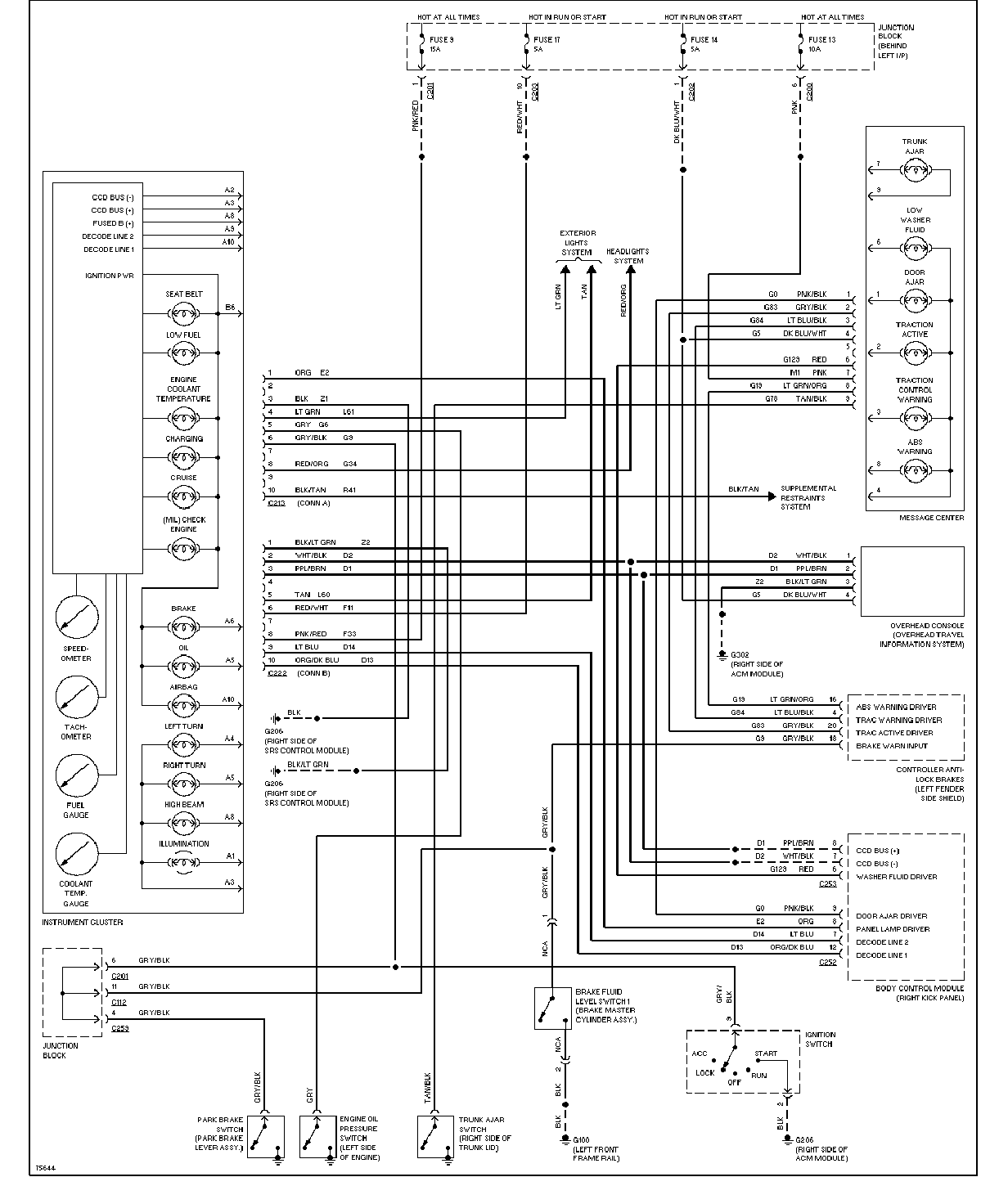

仪表板电路图 |

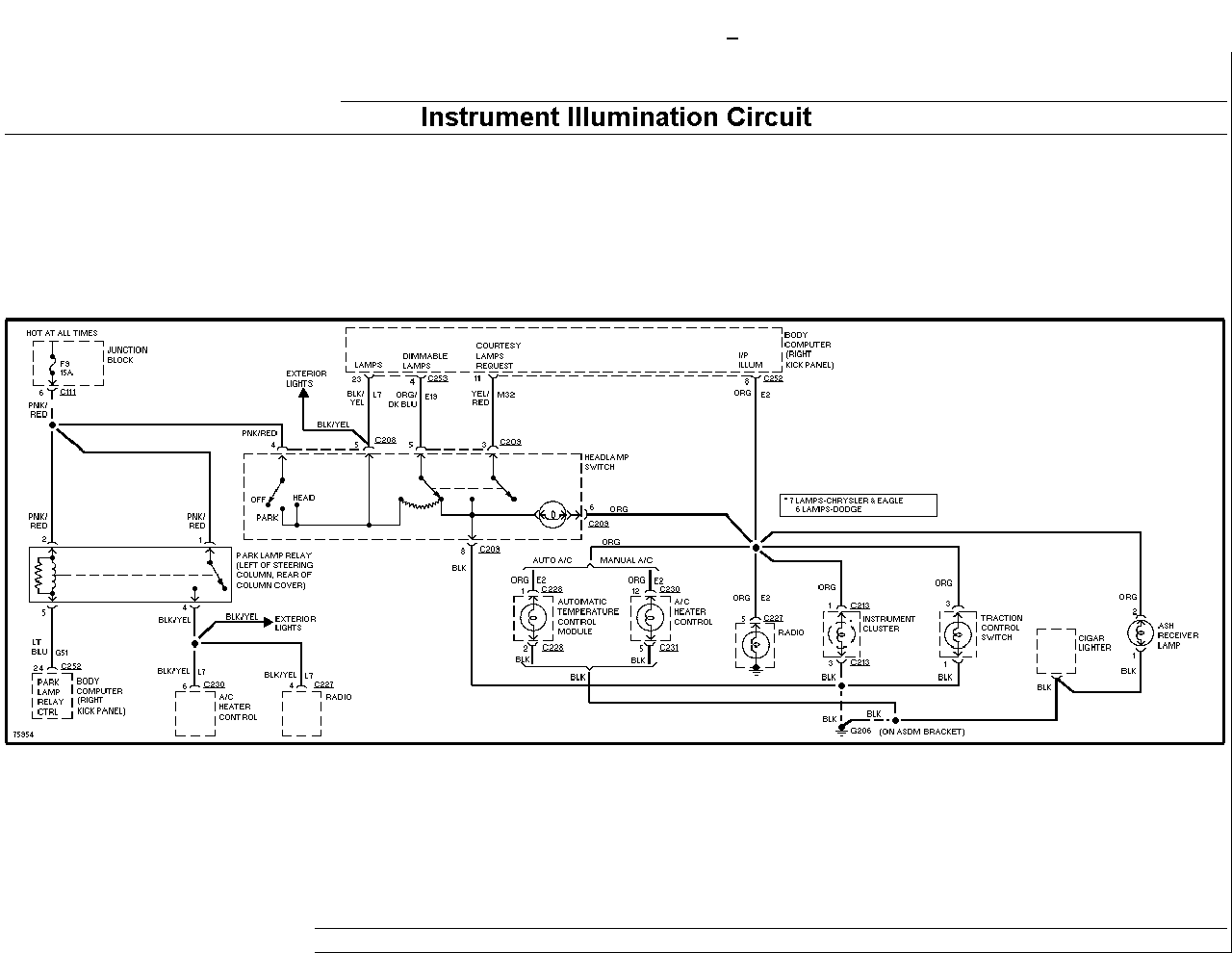

| 仪表板照明电路图 |
遥控门锁电路图 |

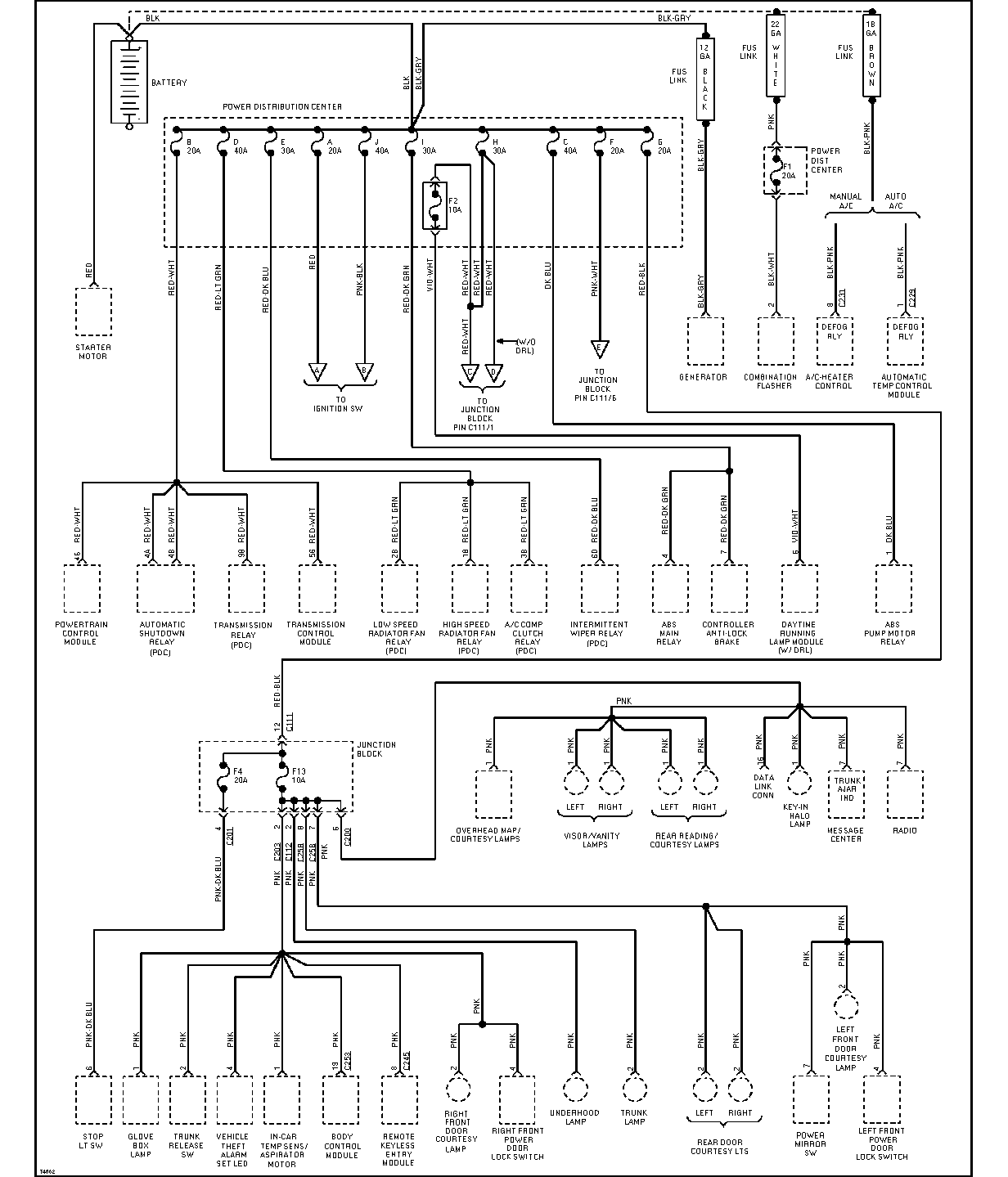

| 电源电路图 1 2 3 |

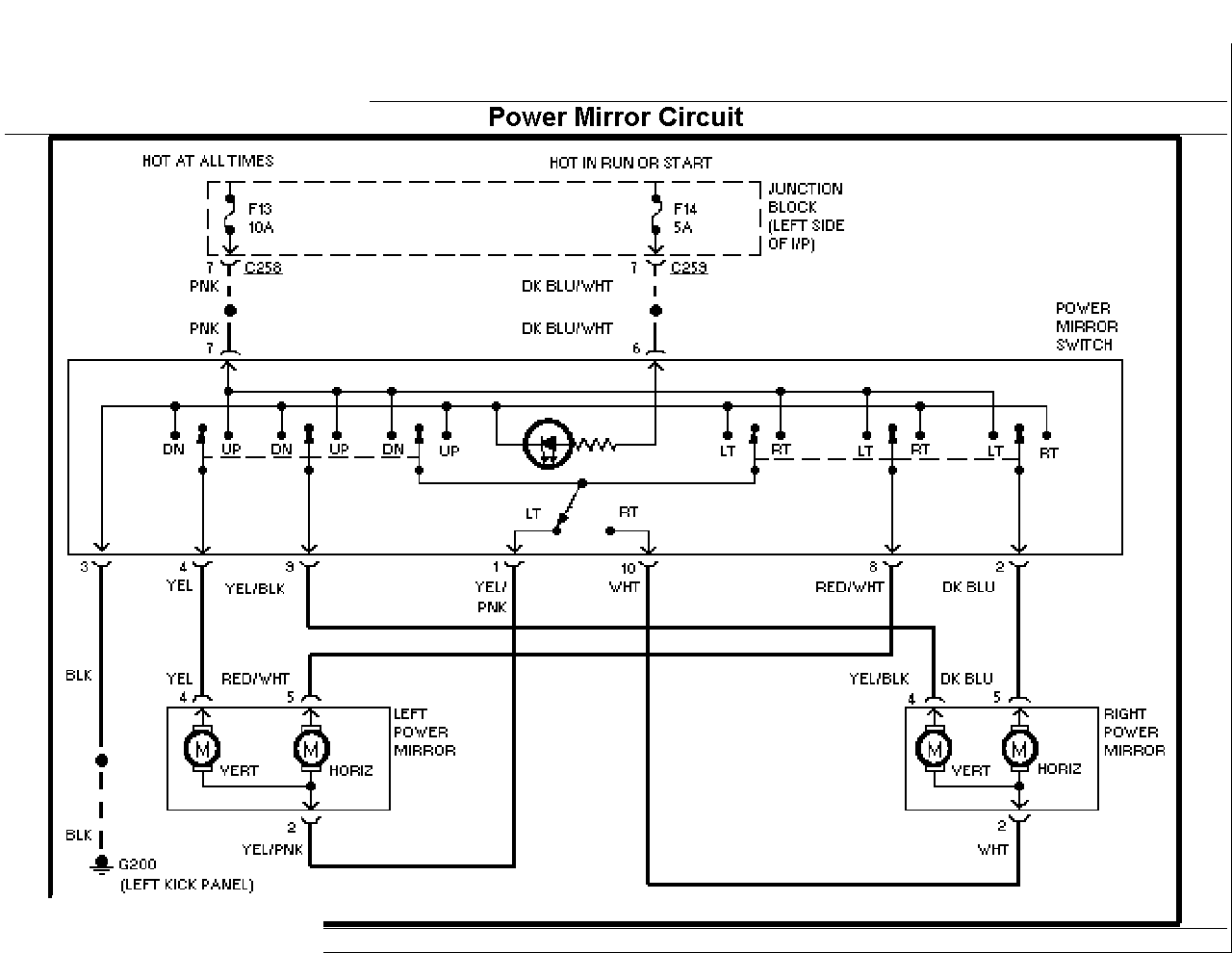

电动后视镜电路图 |
| 电动座椅电路图 |

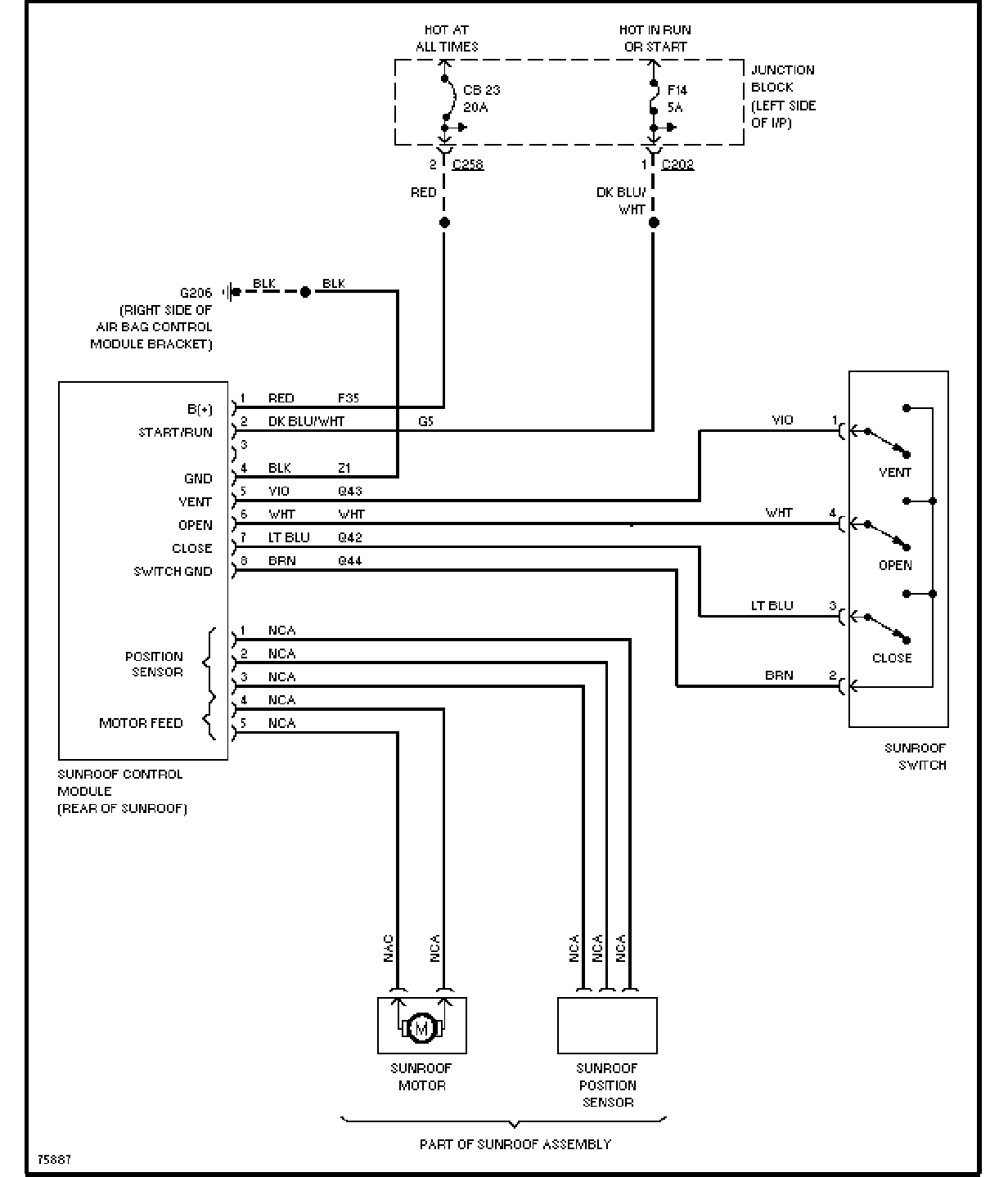

电动顶蓬电路图 |

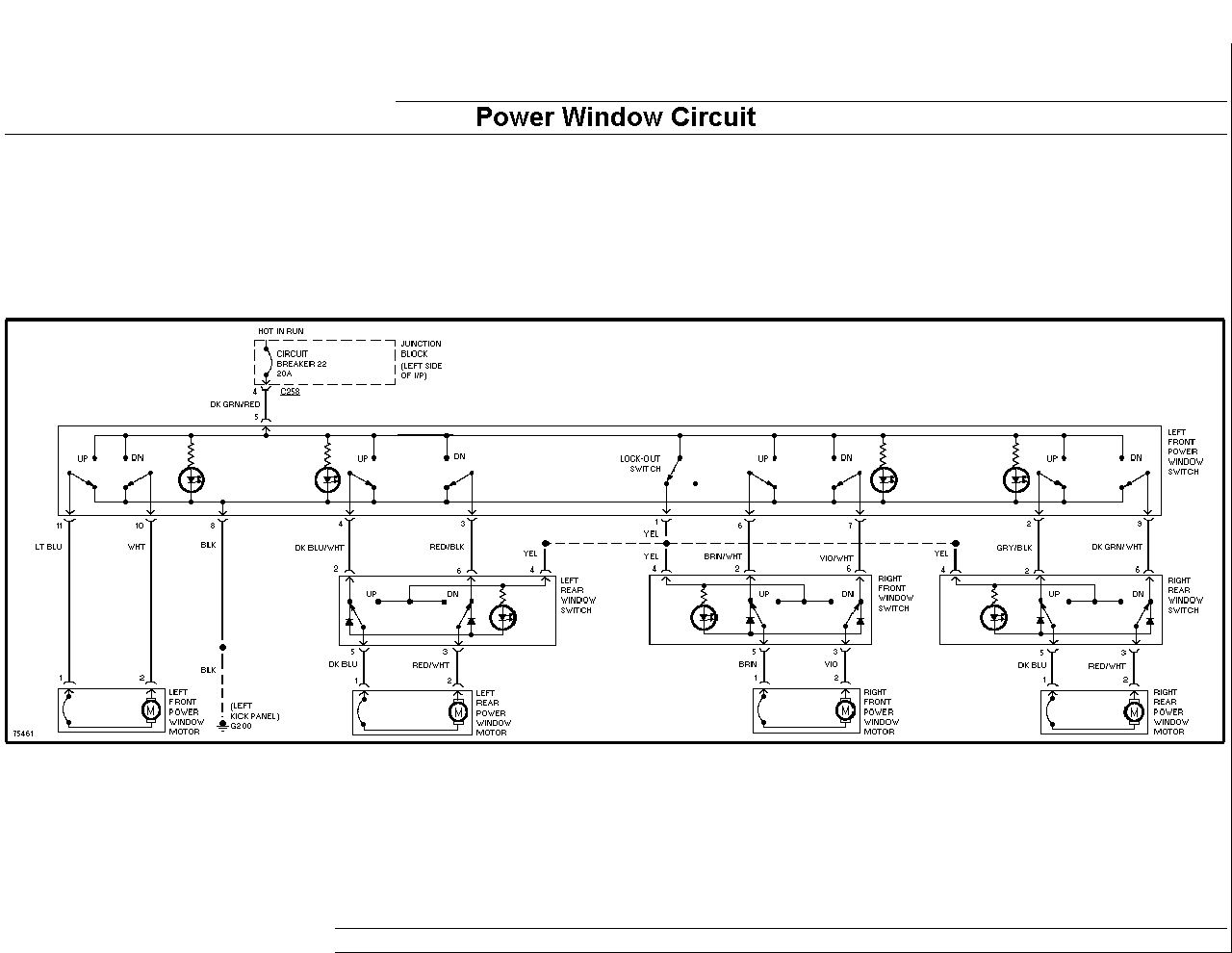

| 电动车窗电路图 |

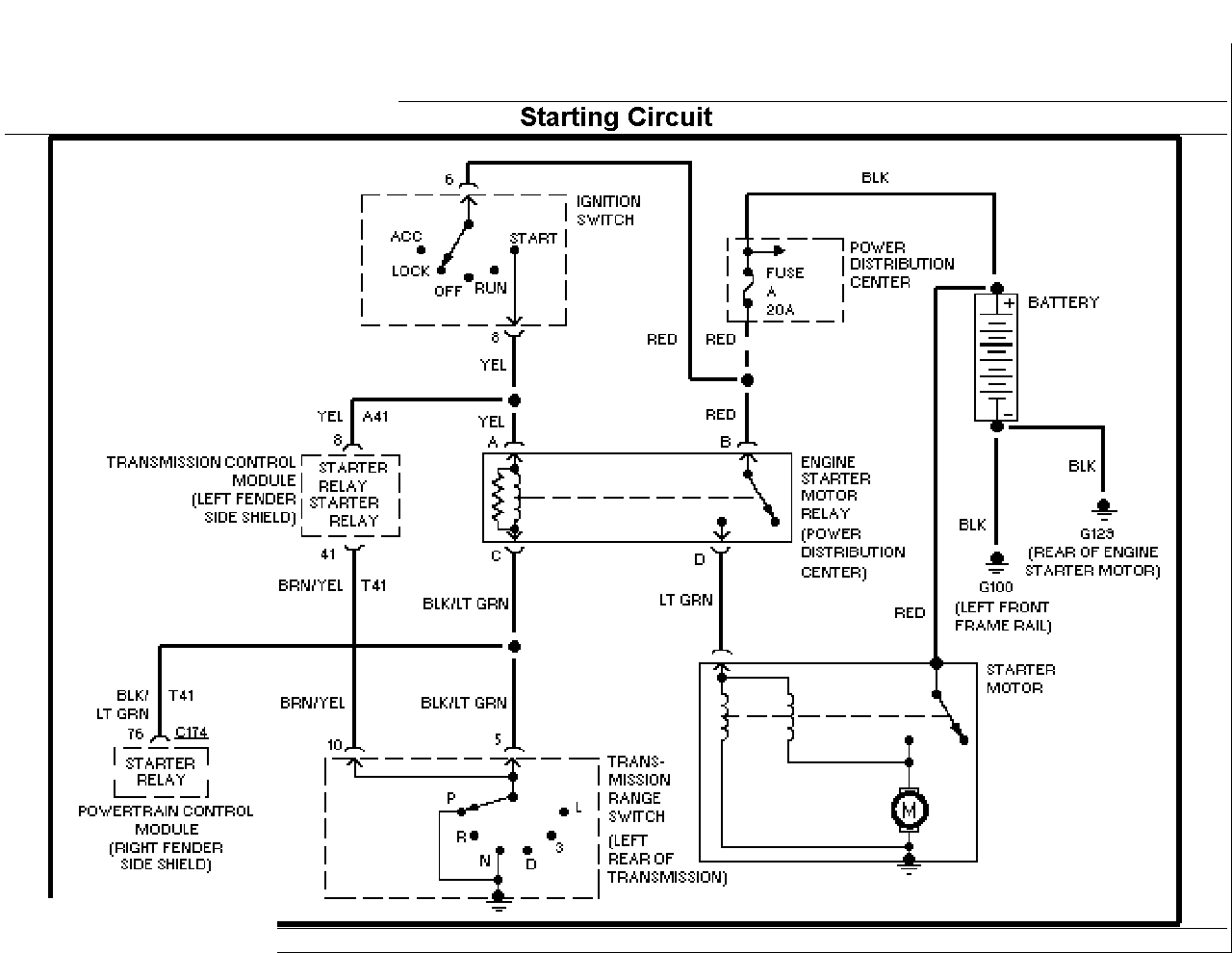

起动电路图 |

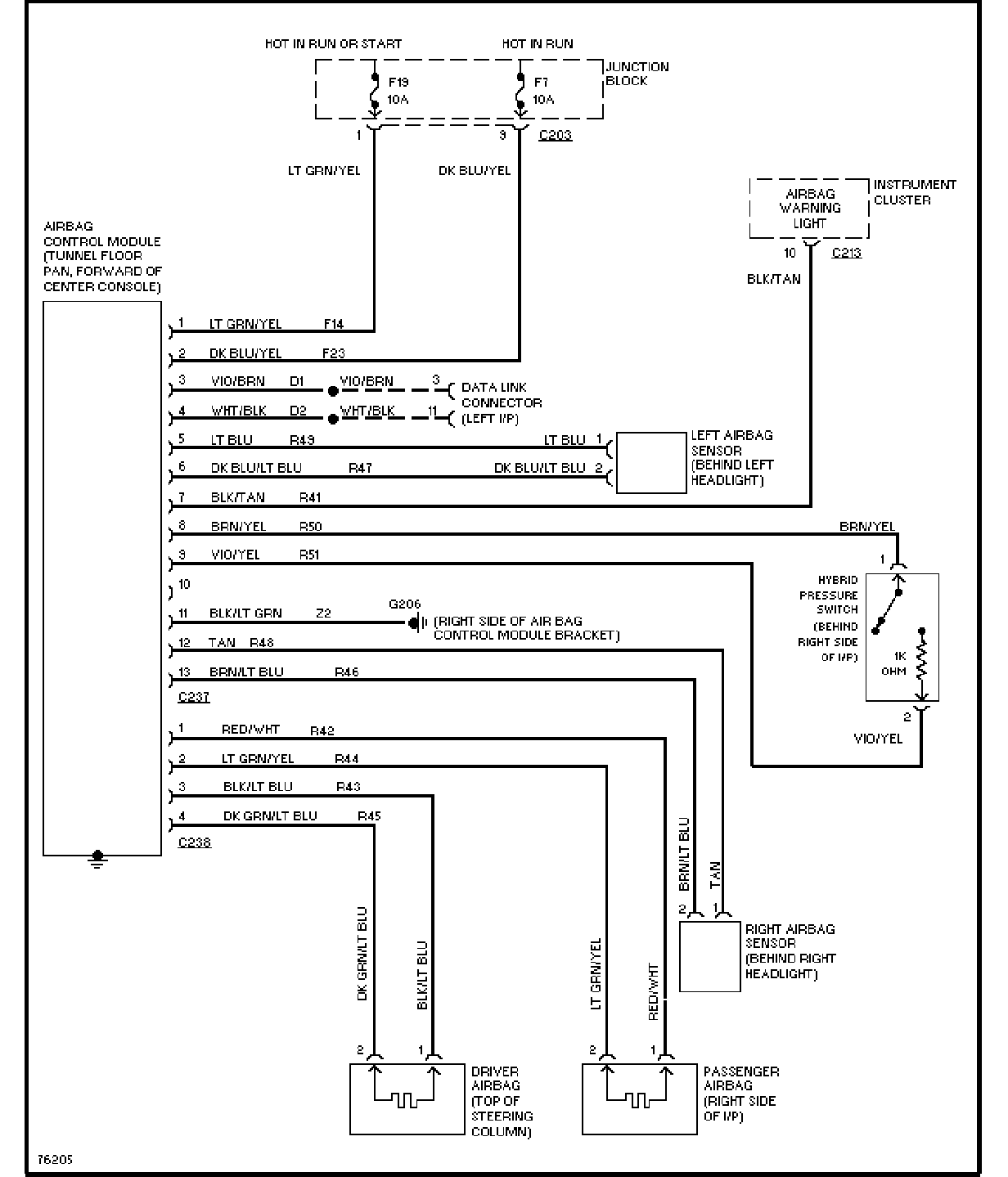

| 安全气囊电路图 |

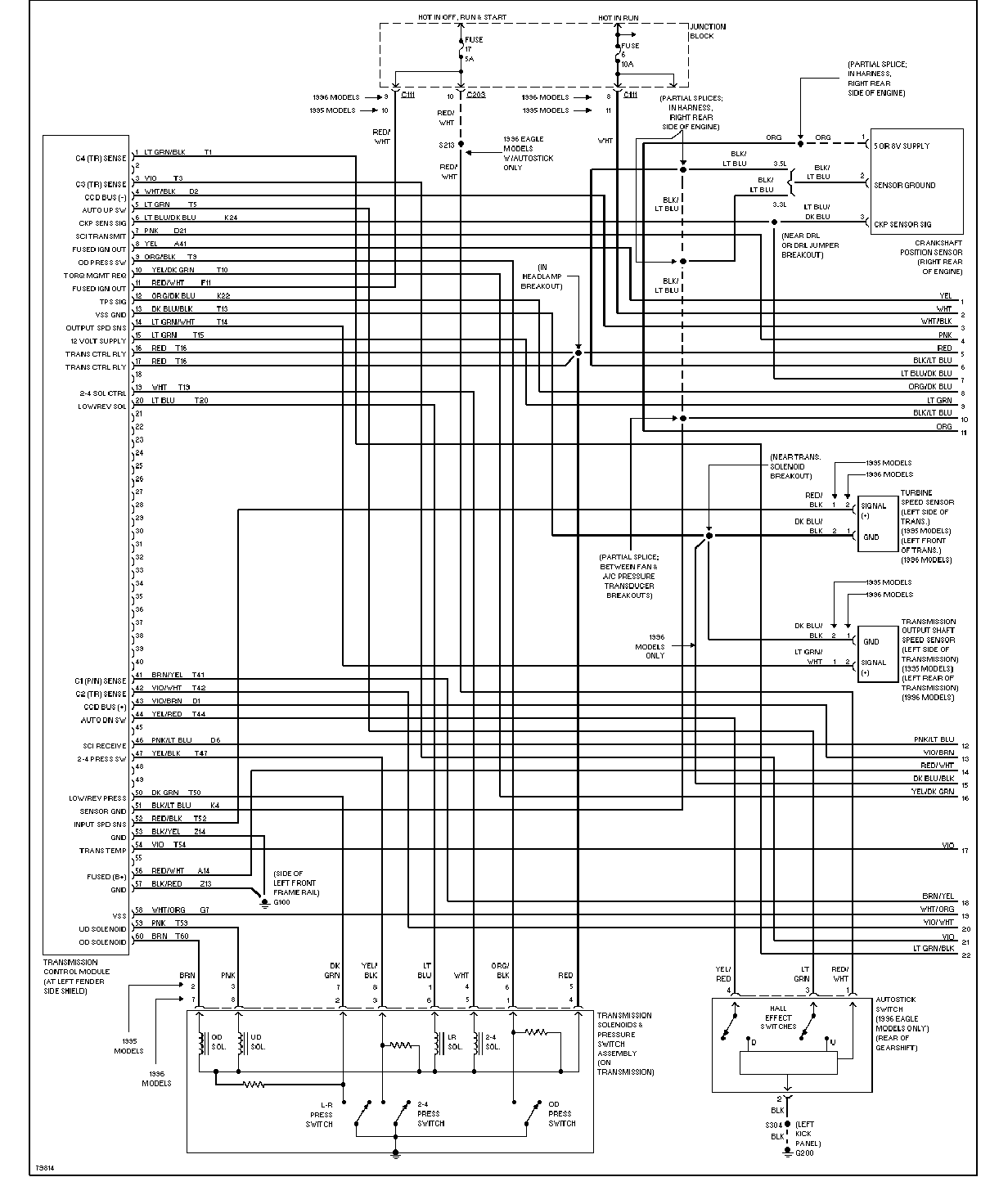

变速箱电路图 1 2 |

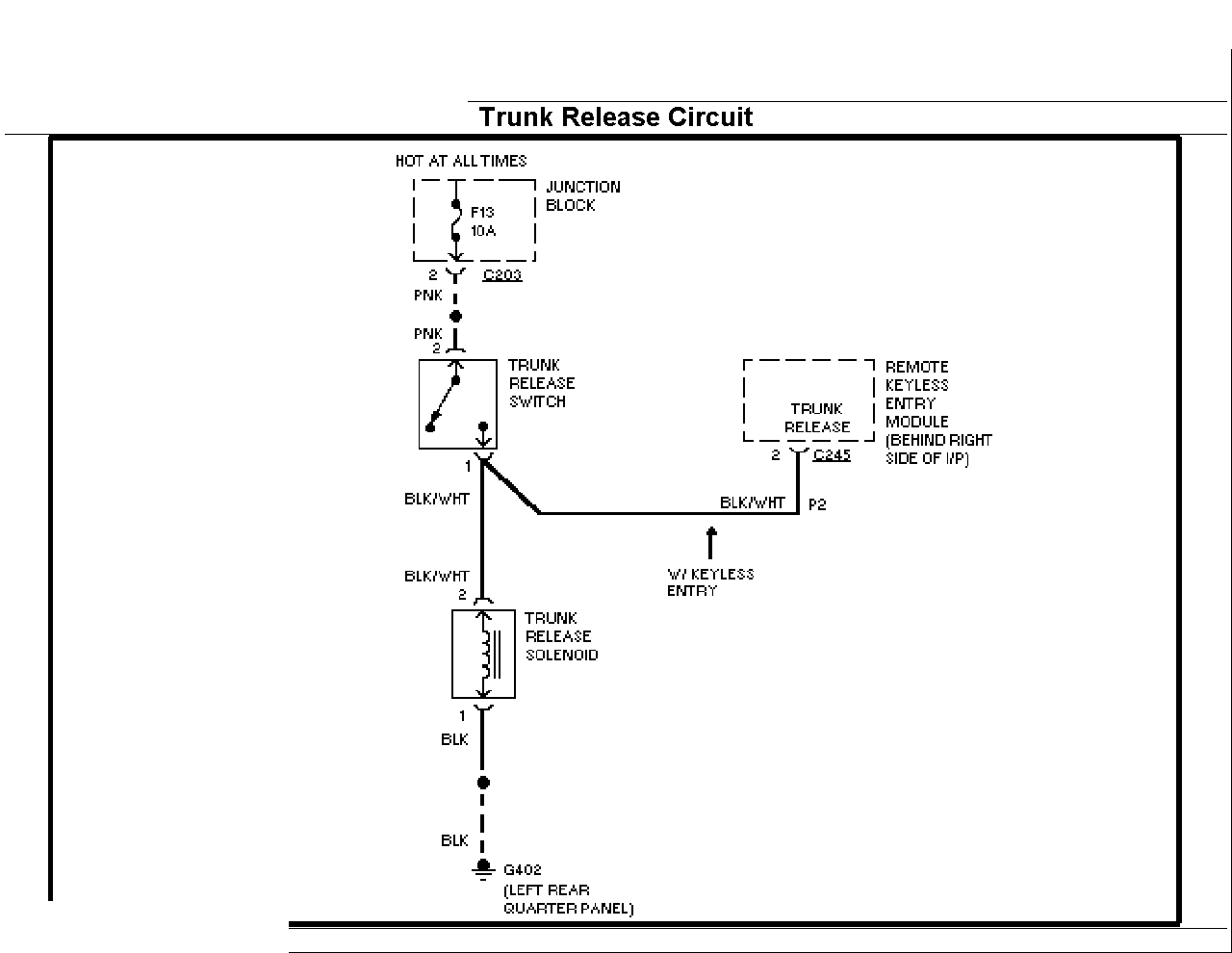

| 行李厢开启电路图 |

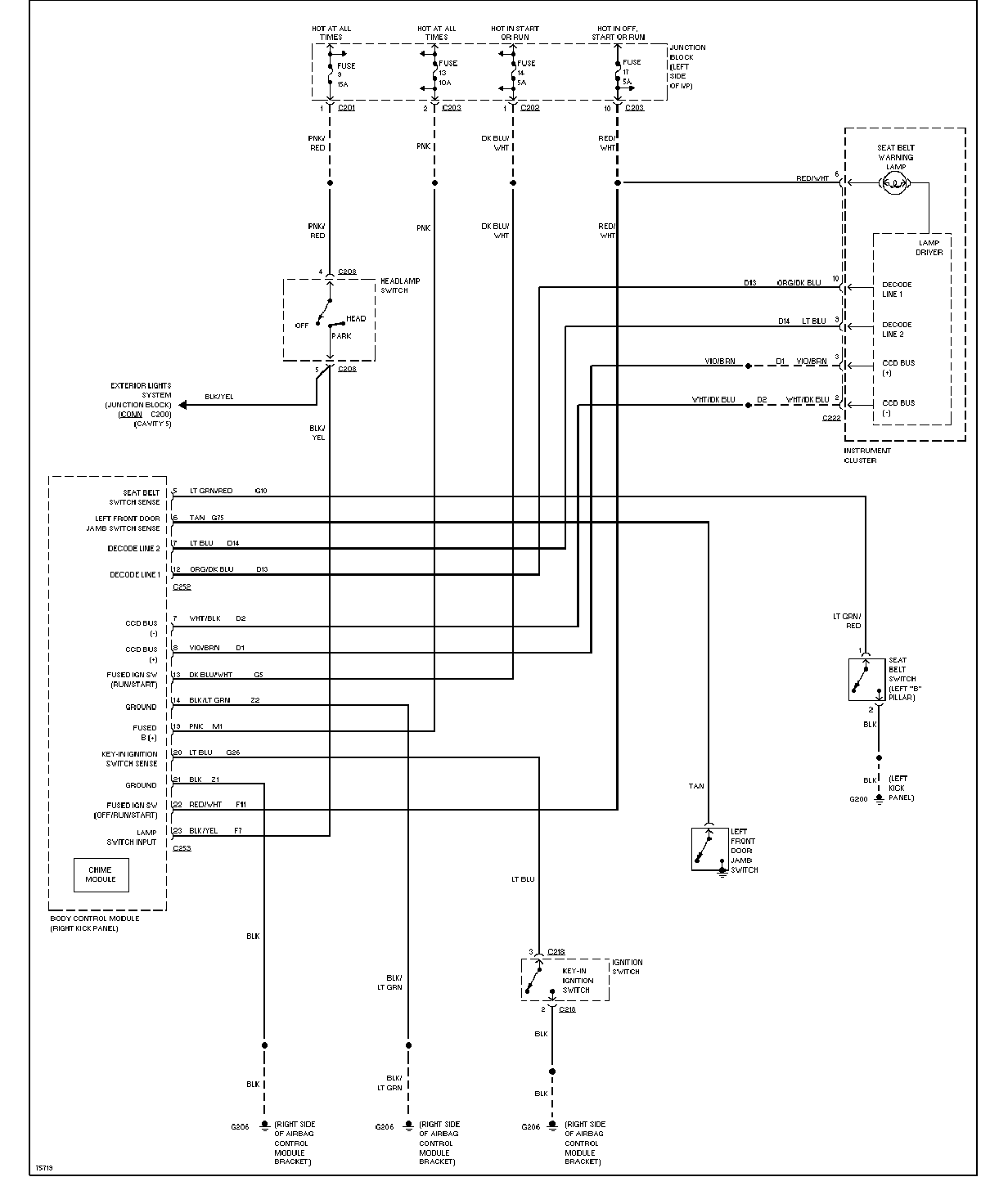

报警系统电路图 |

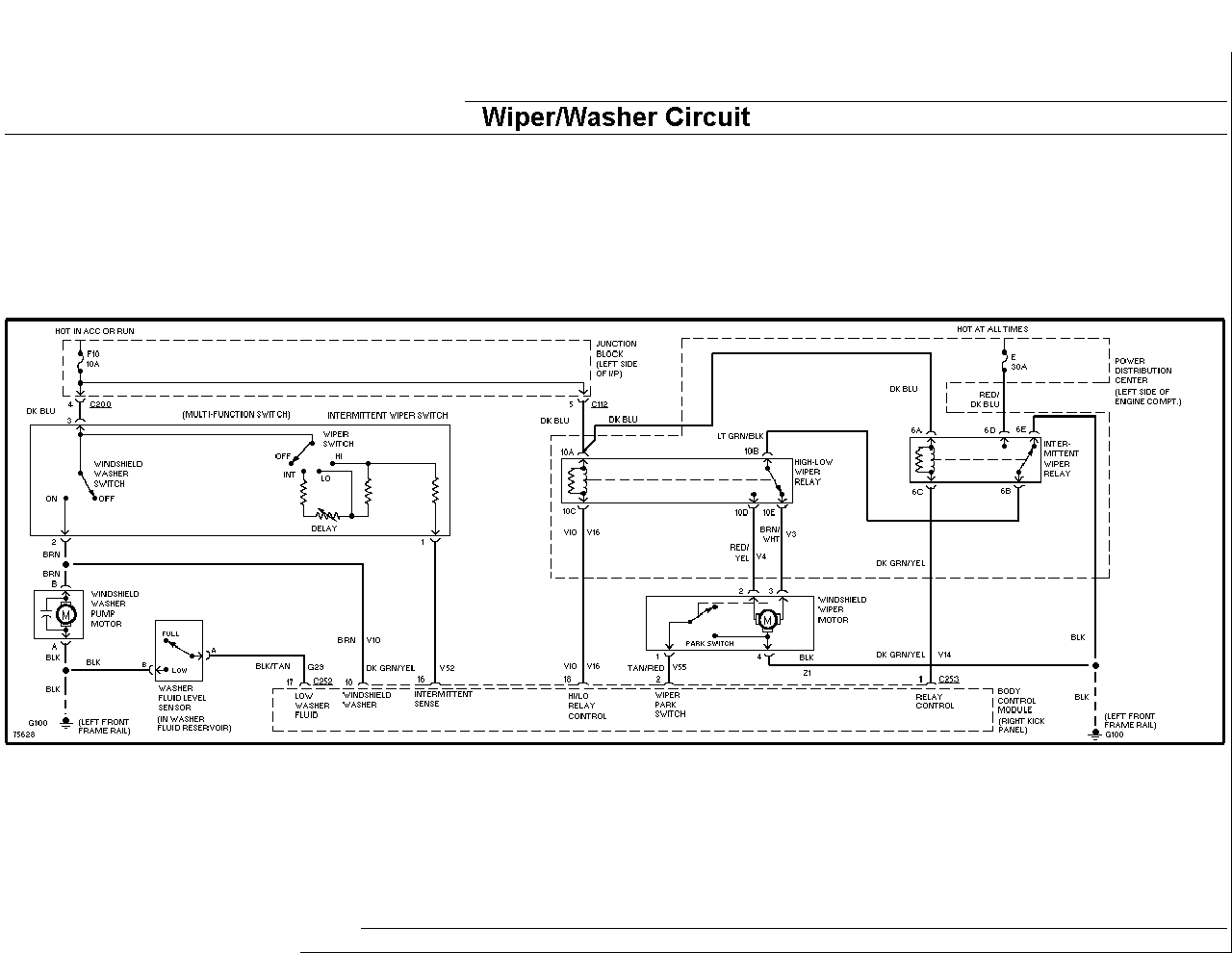

| 雨刮清洗器电路图 |
