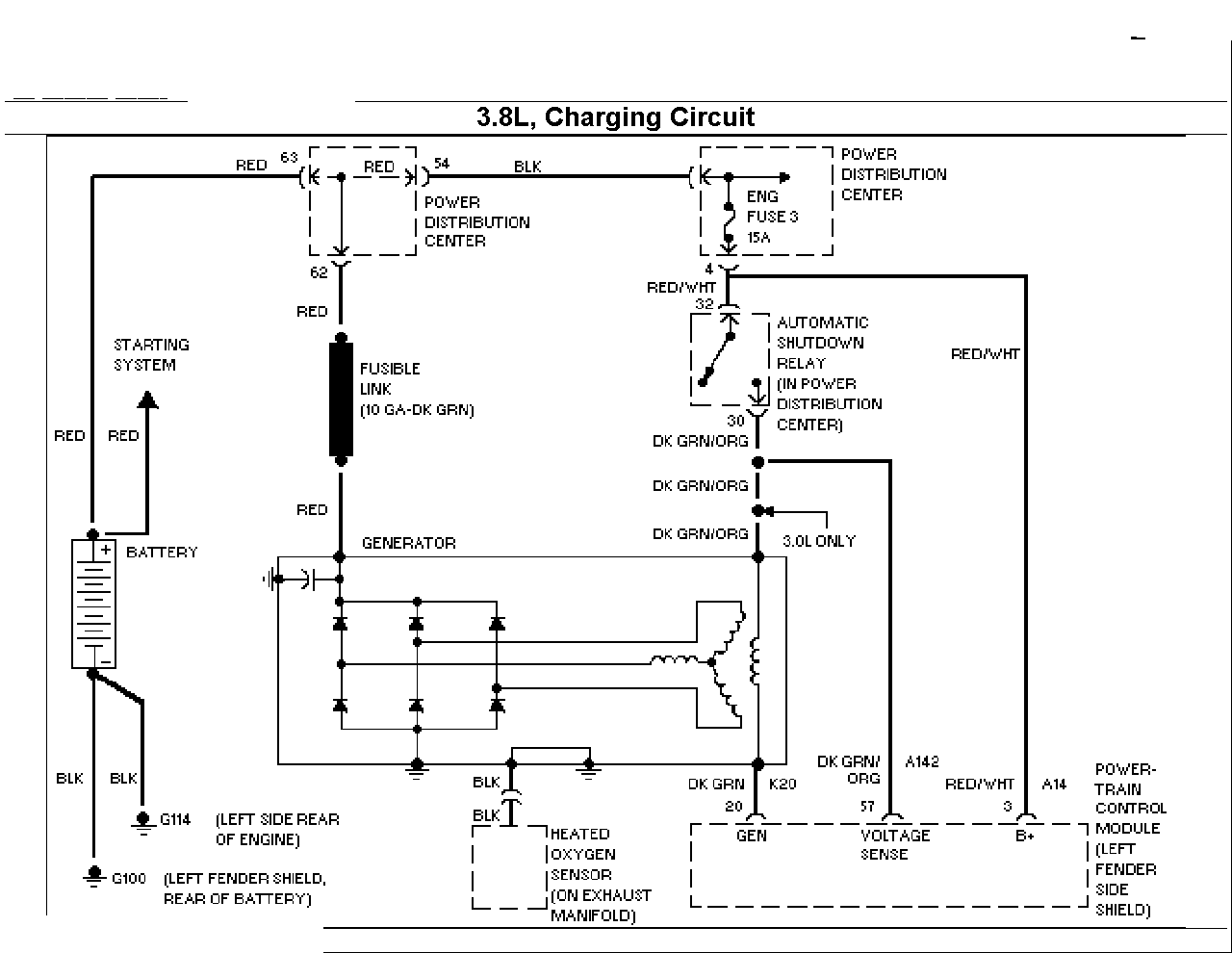

 充电系电路图（3.8L) |

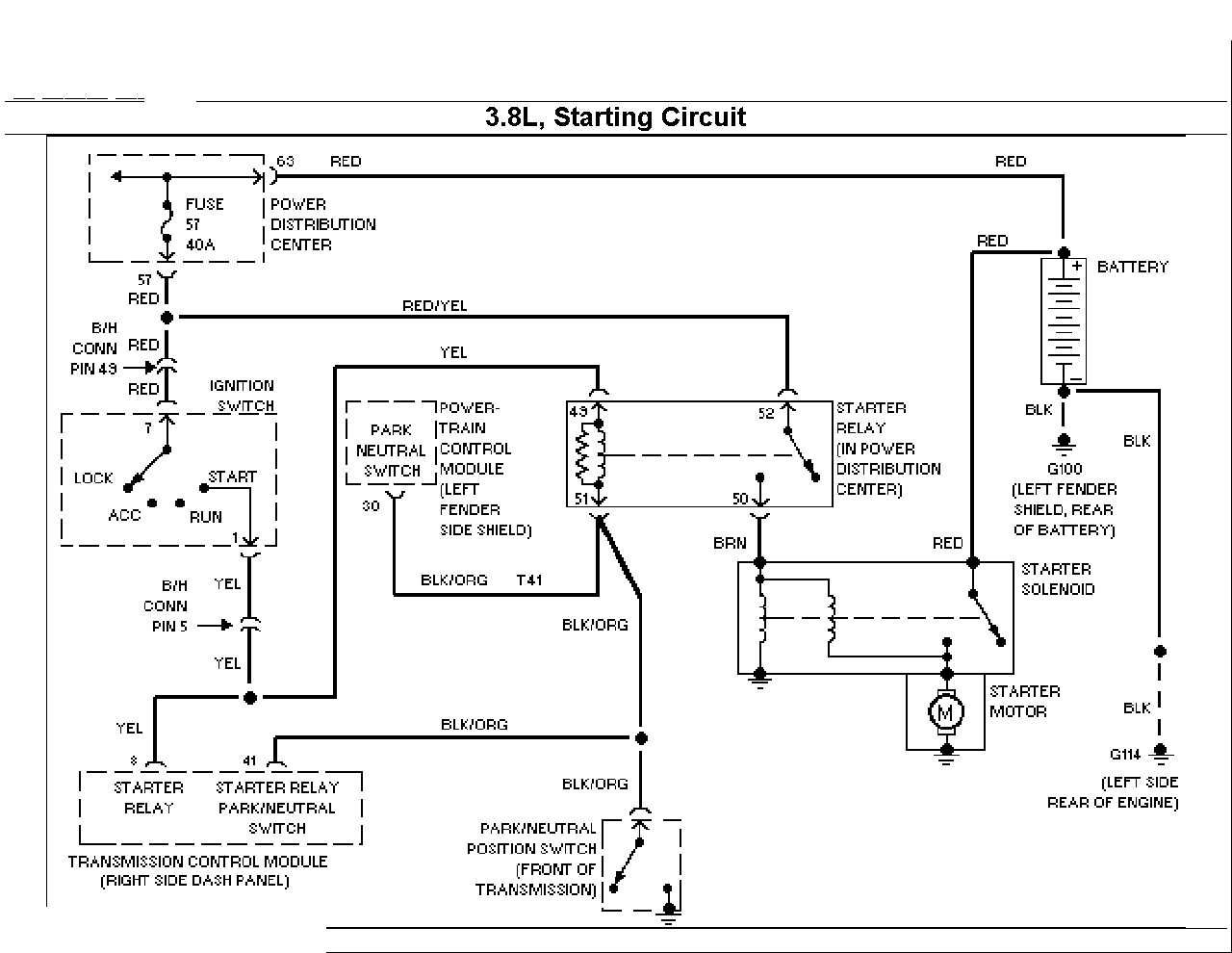

 起动电路图（3.8L) |

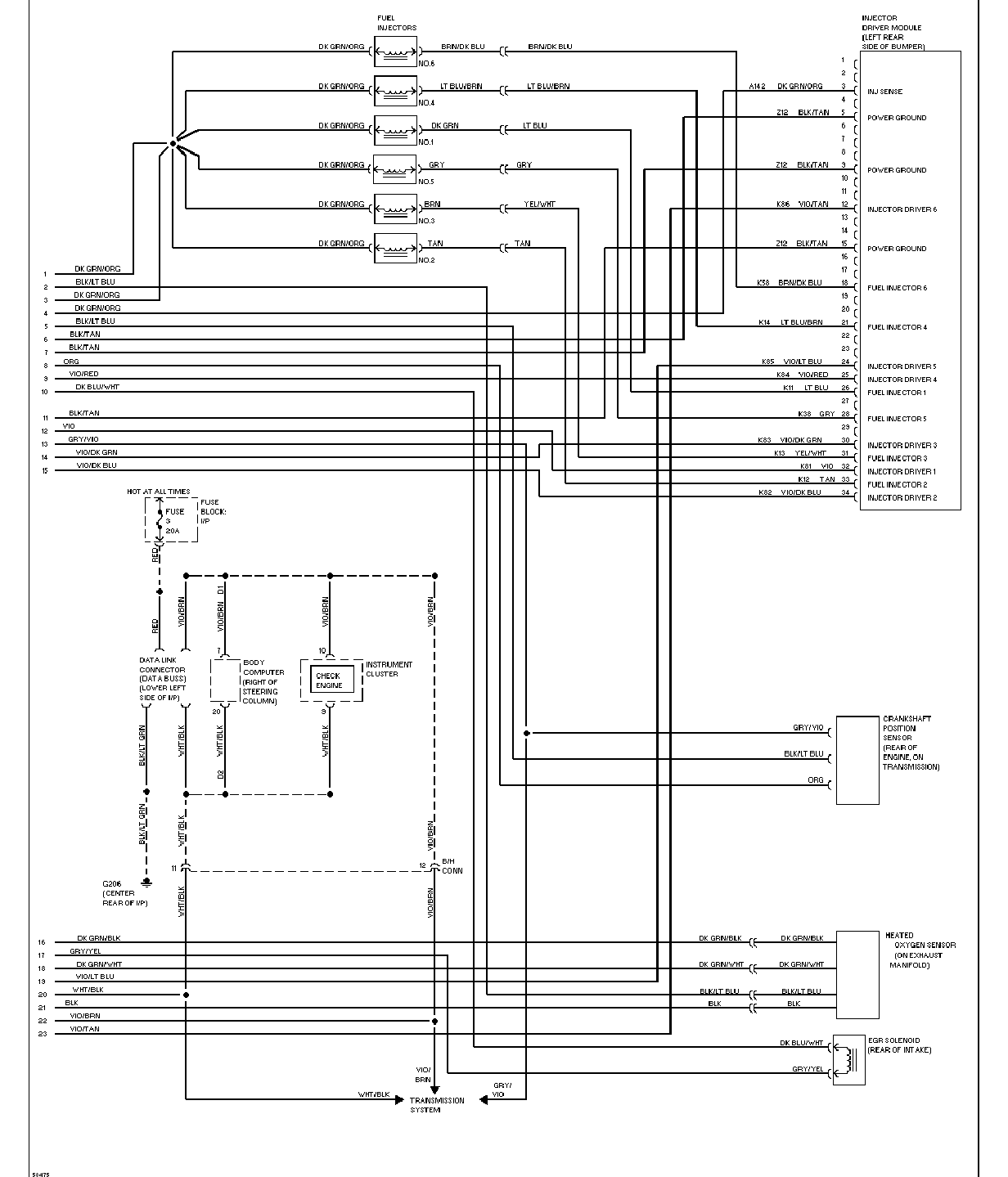

| 燃烧系统电路图(3.8L)(可用压缩天然气)
2 |
|

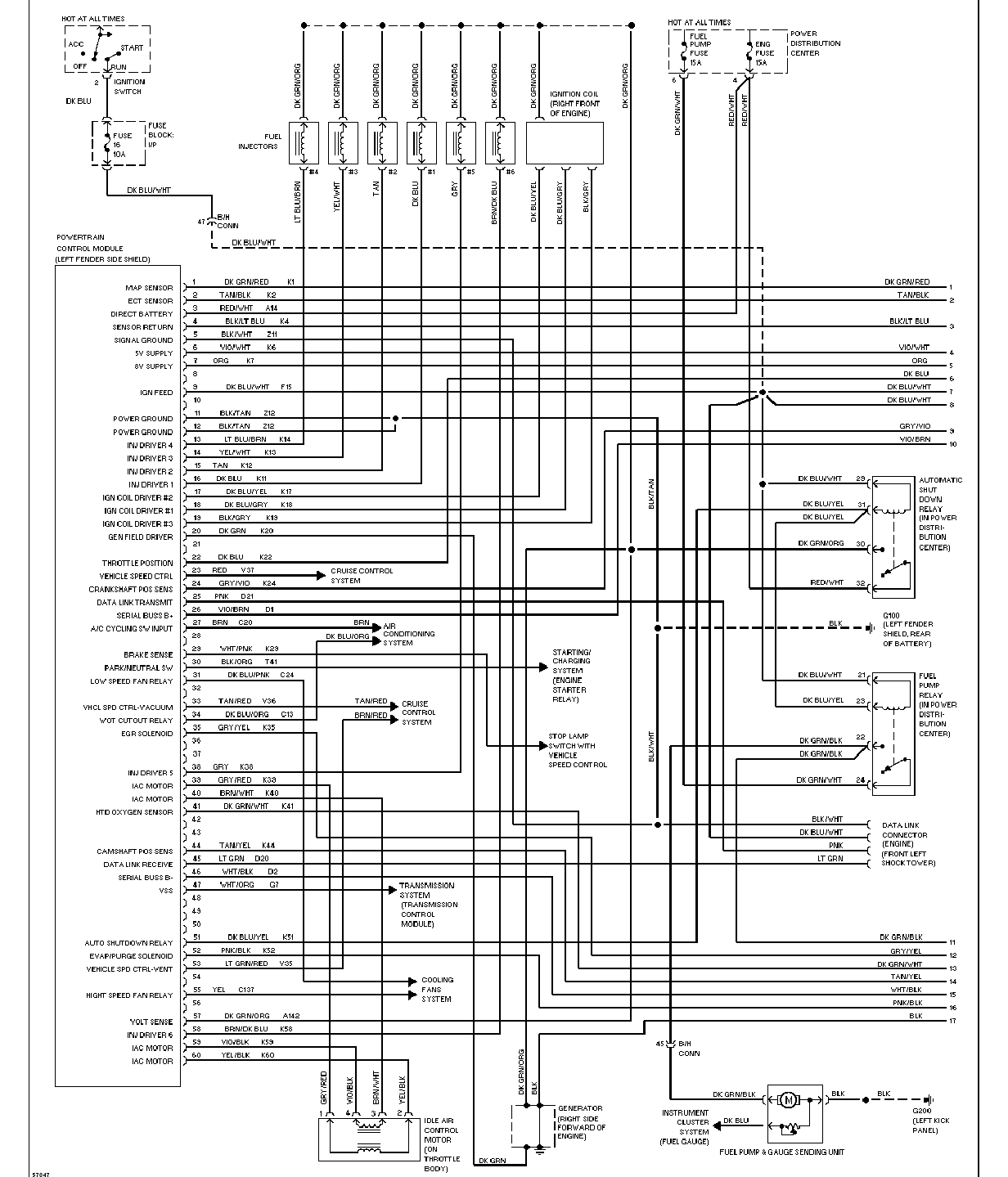

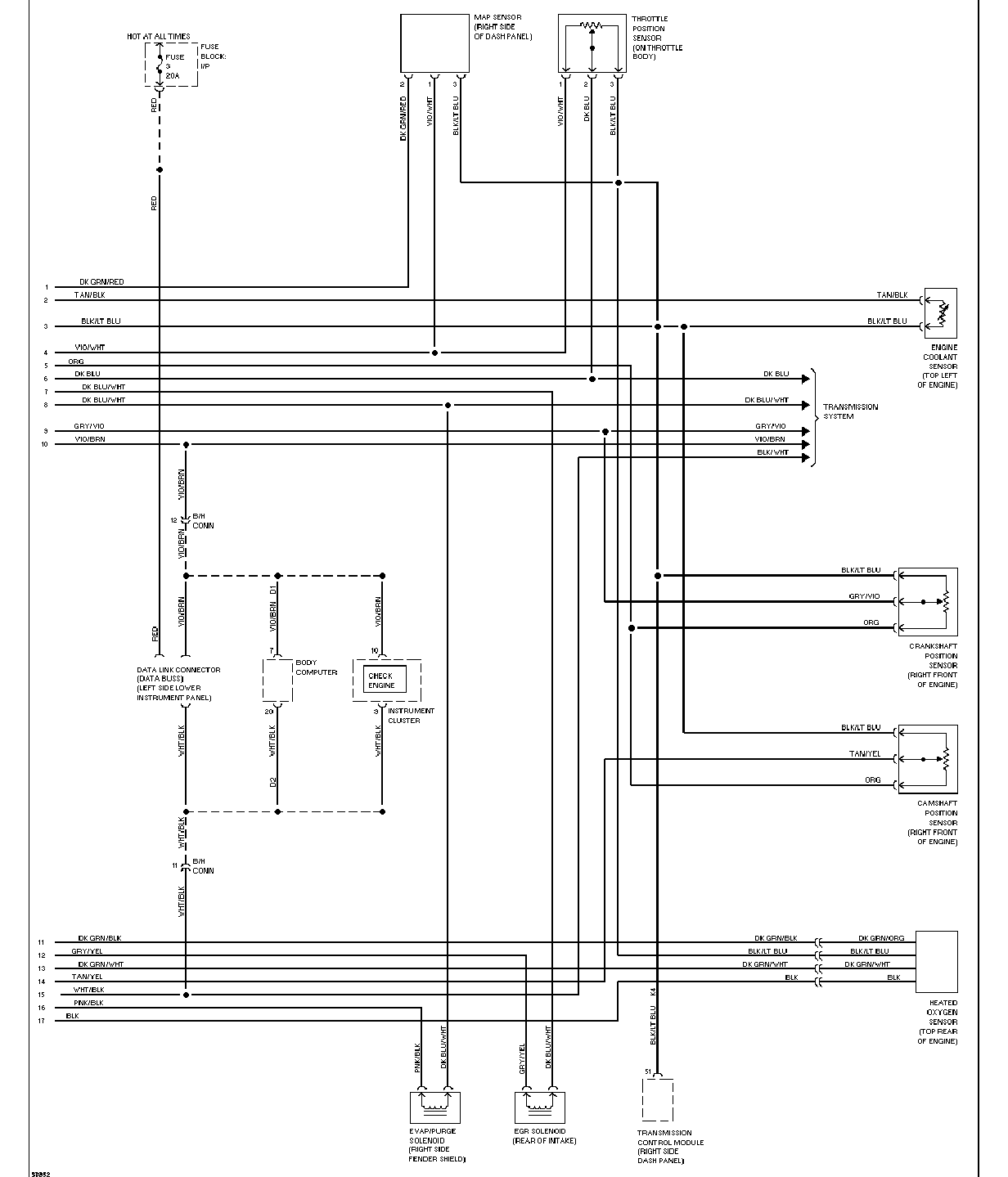

| 燃烧系统电路图(3.8L)(不用压缩天然气)
1 2 |
|

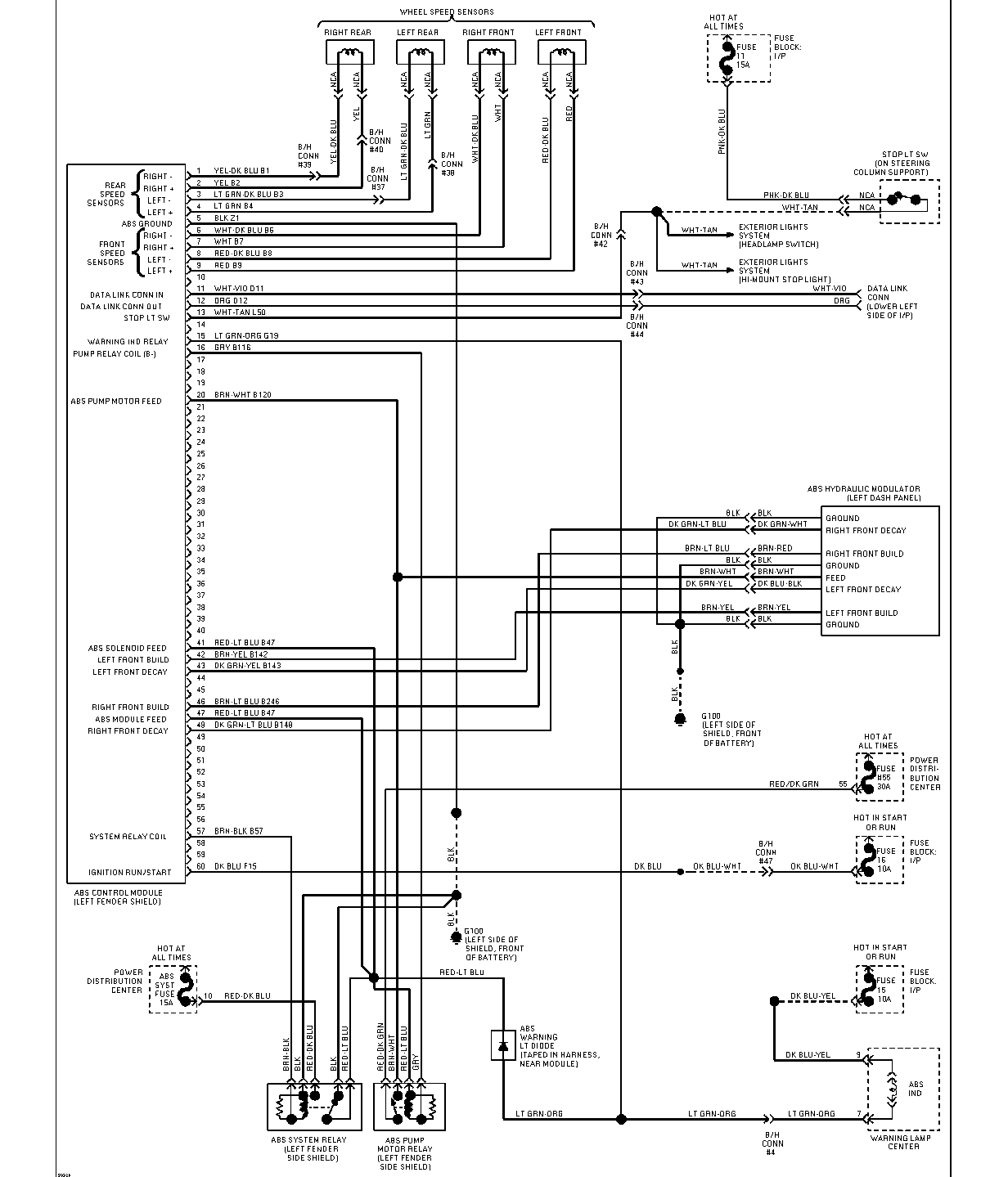

| ABS电路图 |
BCM电路图 |

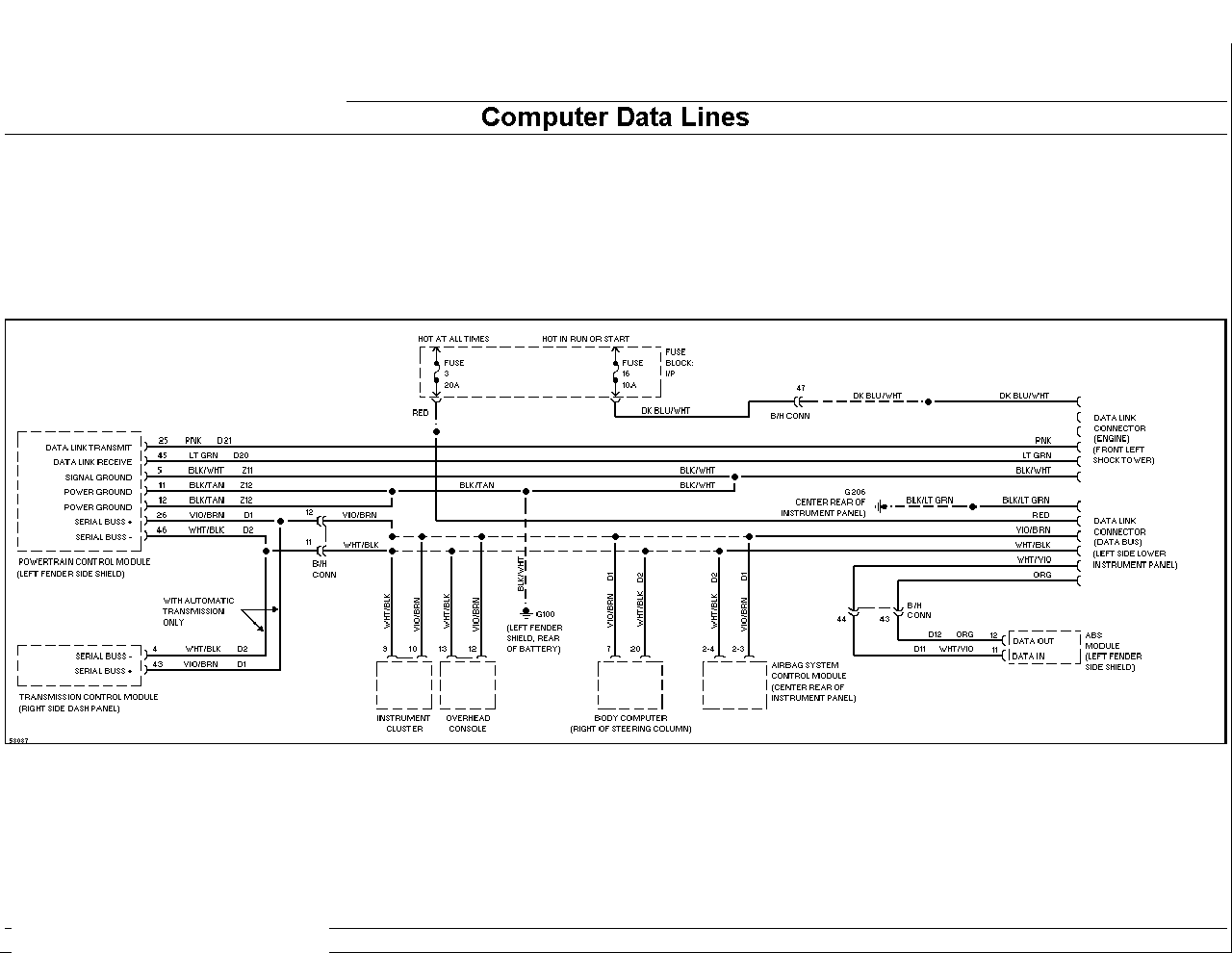

| 电脑数据线图 |

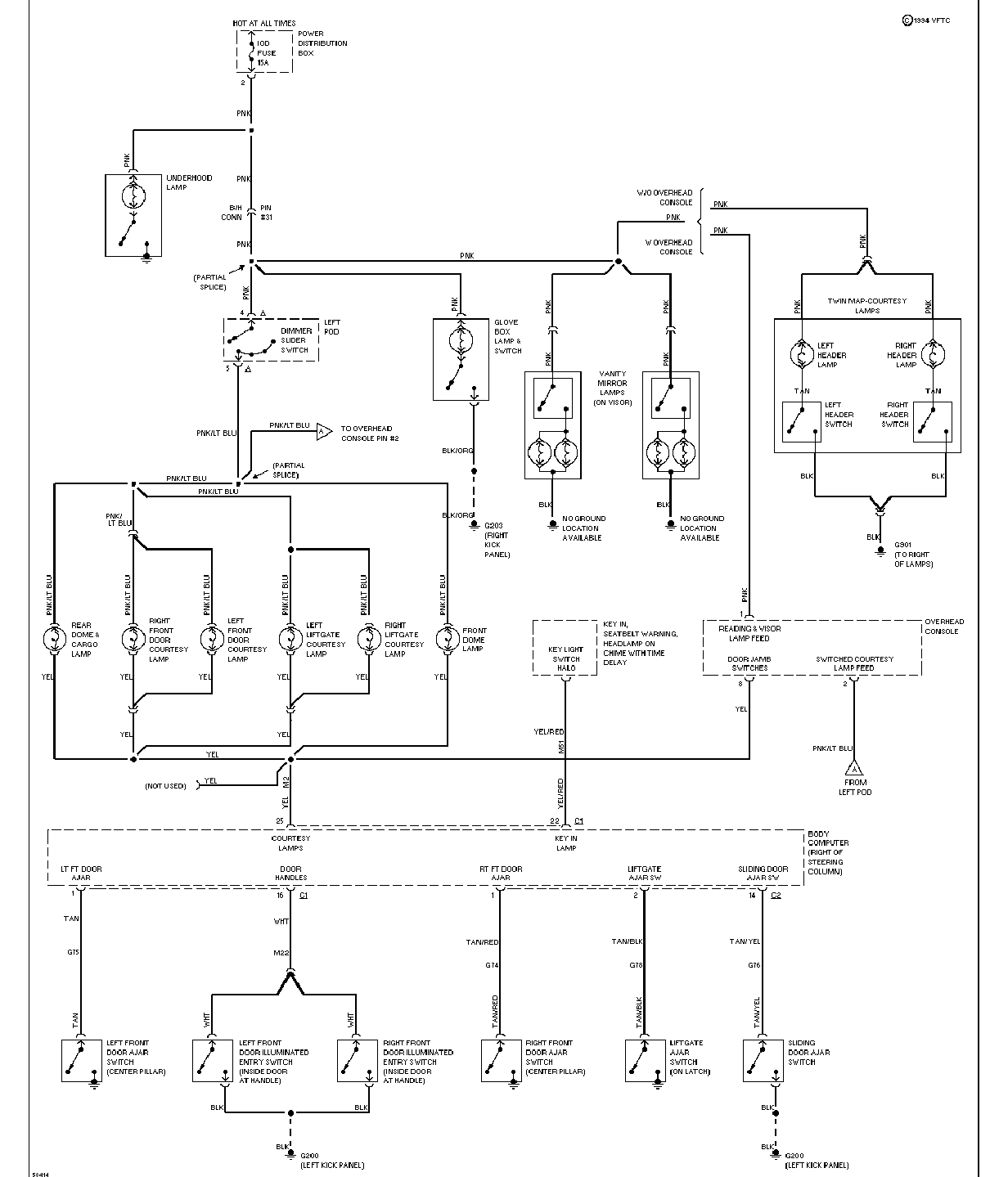

门控灯电路图 |

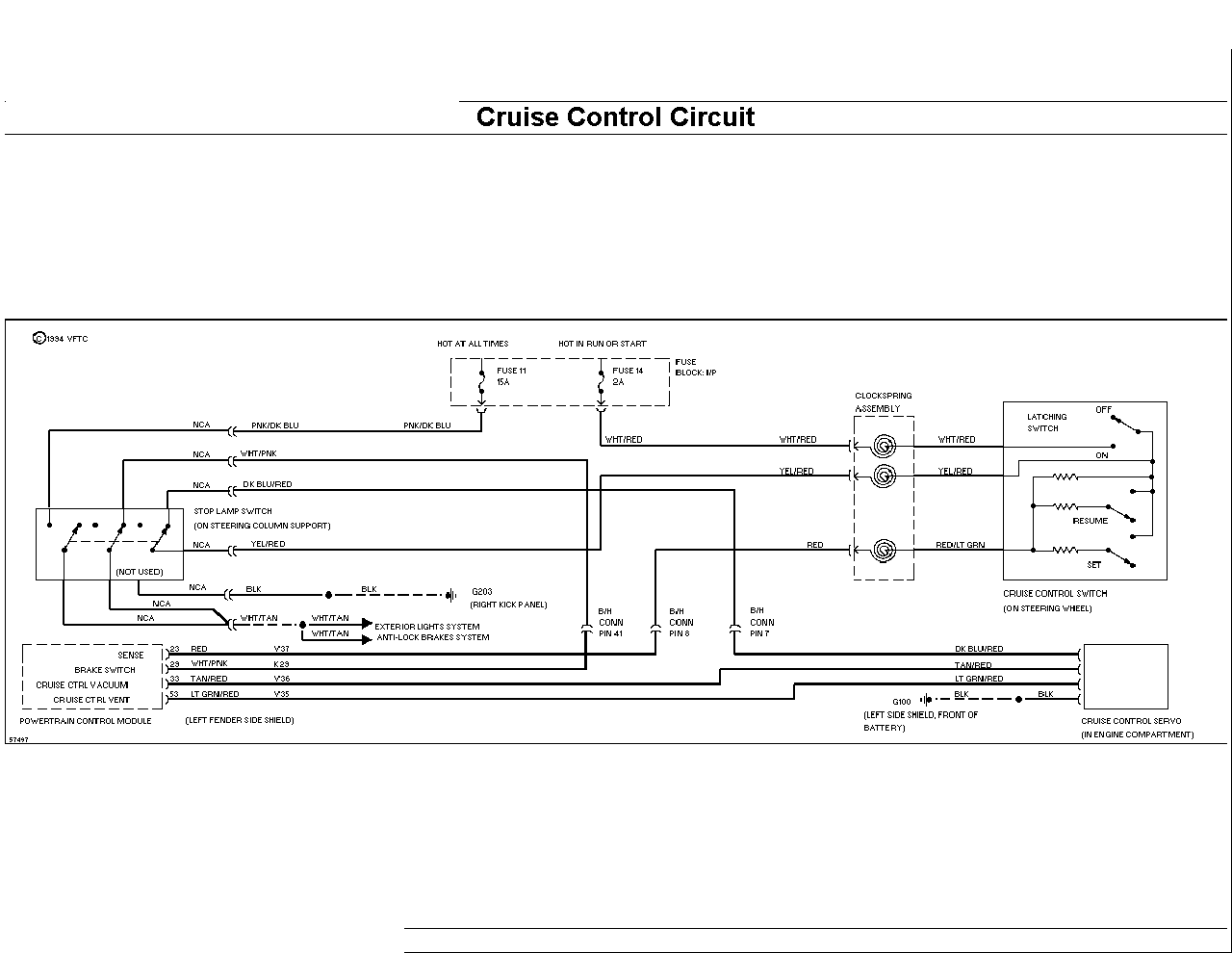

| 巡航控制电路图 |

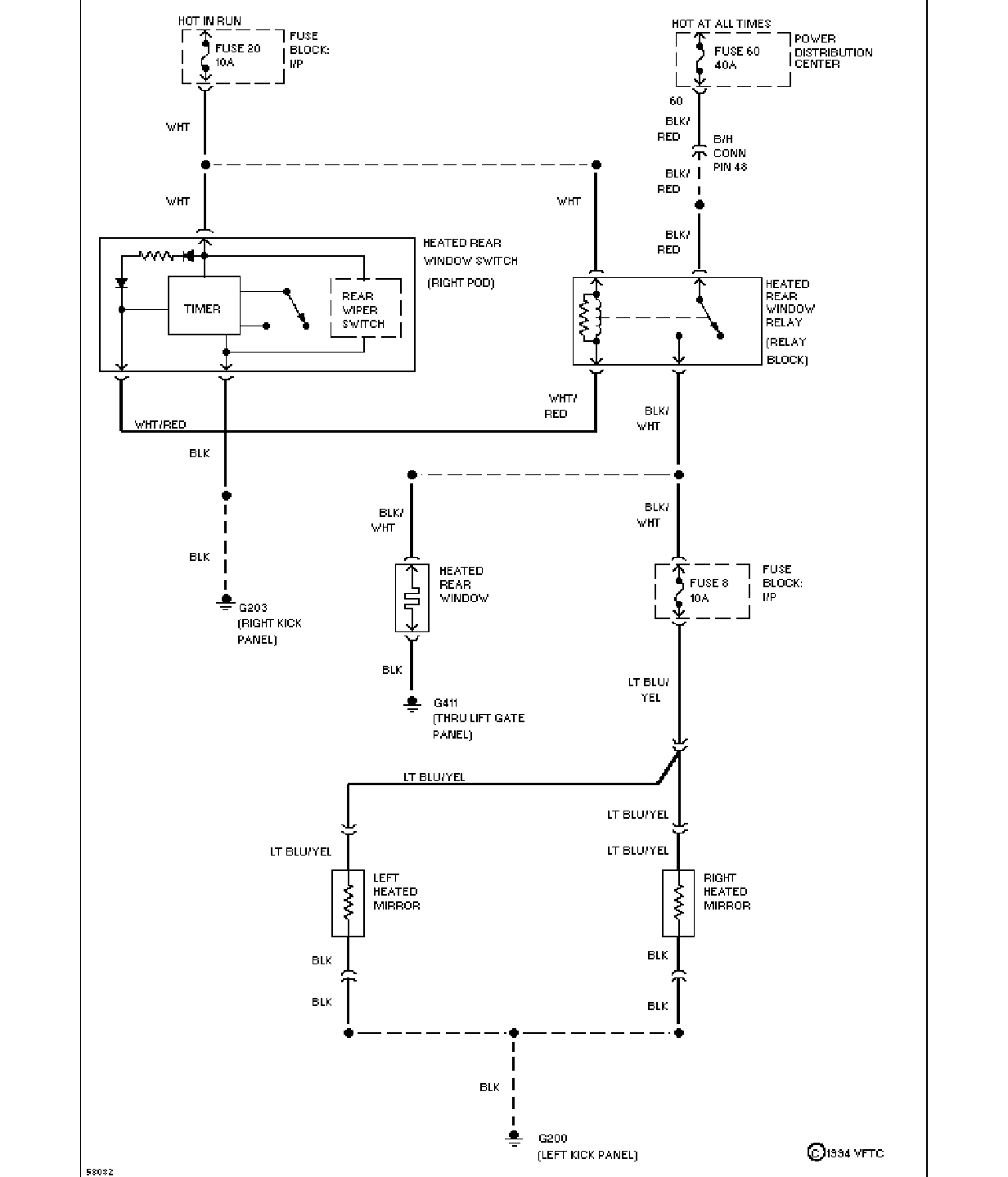

除雾器电路图 |

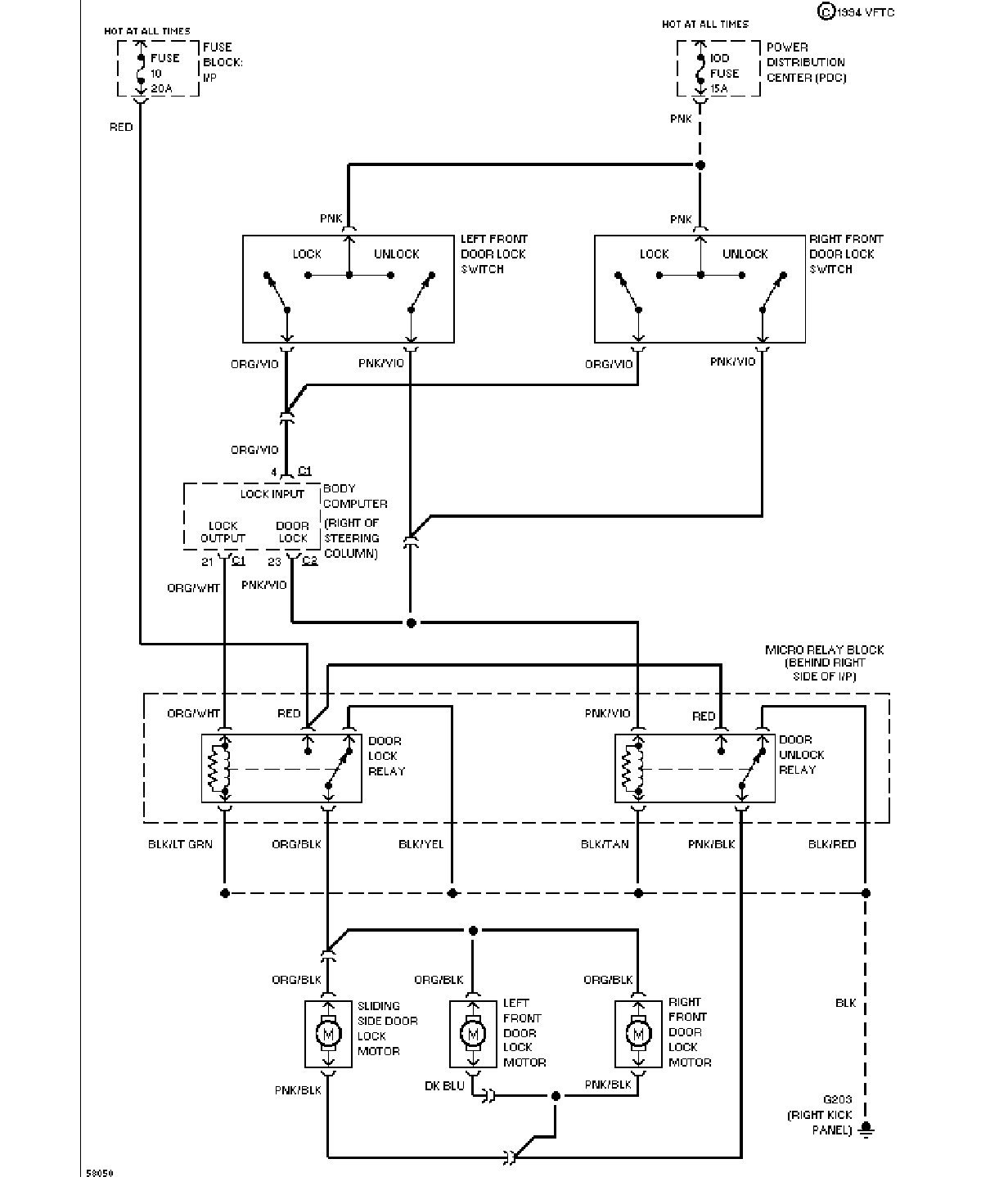

| 门锁电路图 |

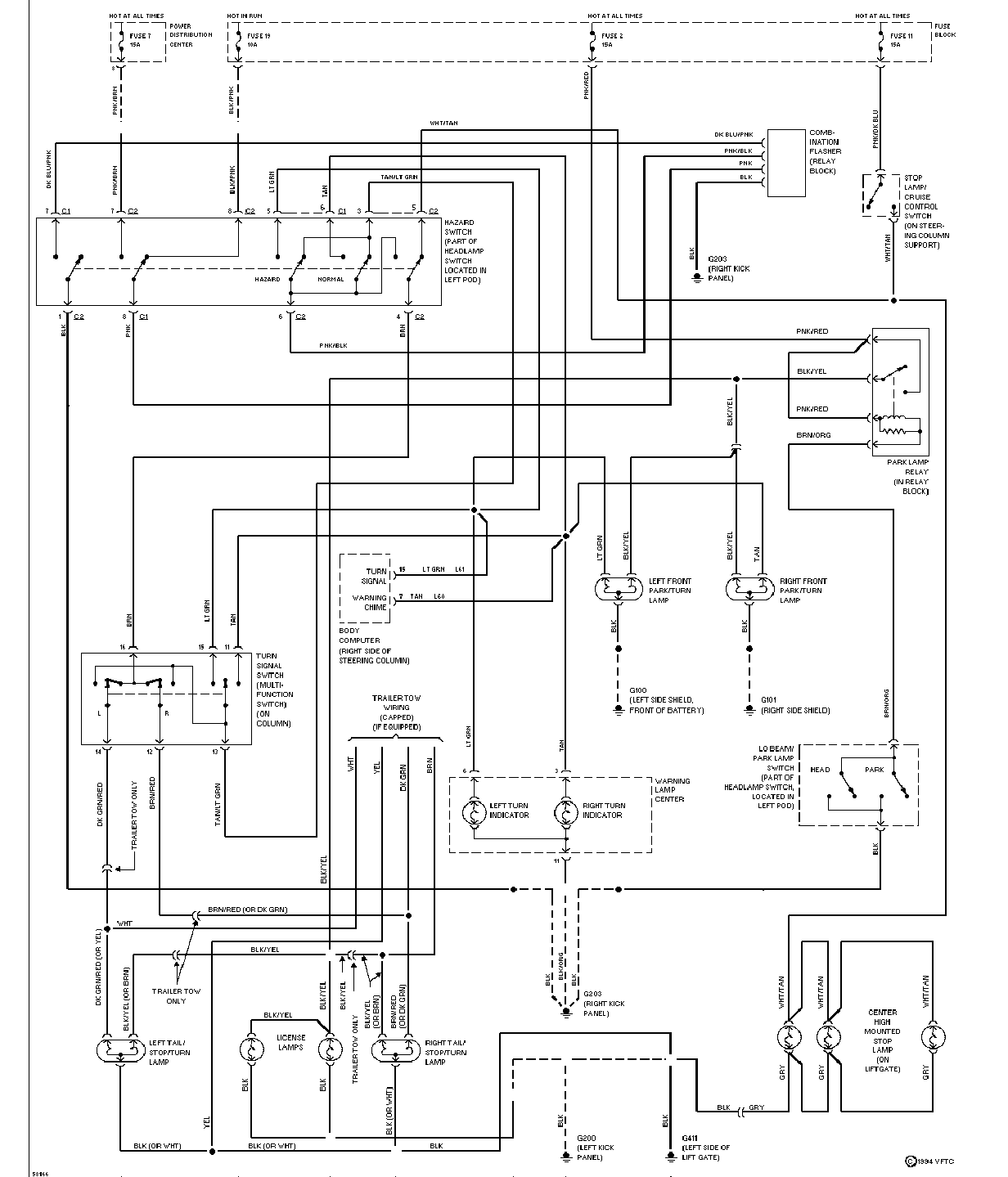

外部灯电路图 1 2 |

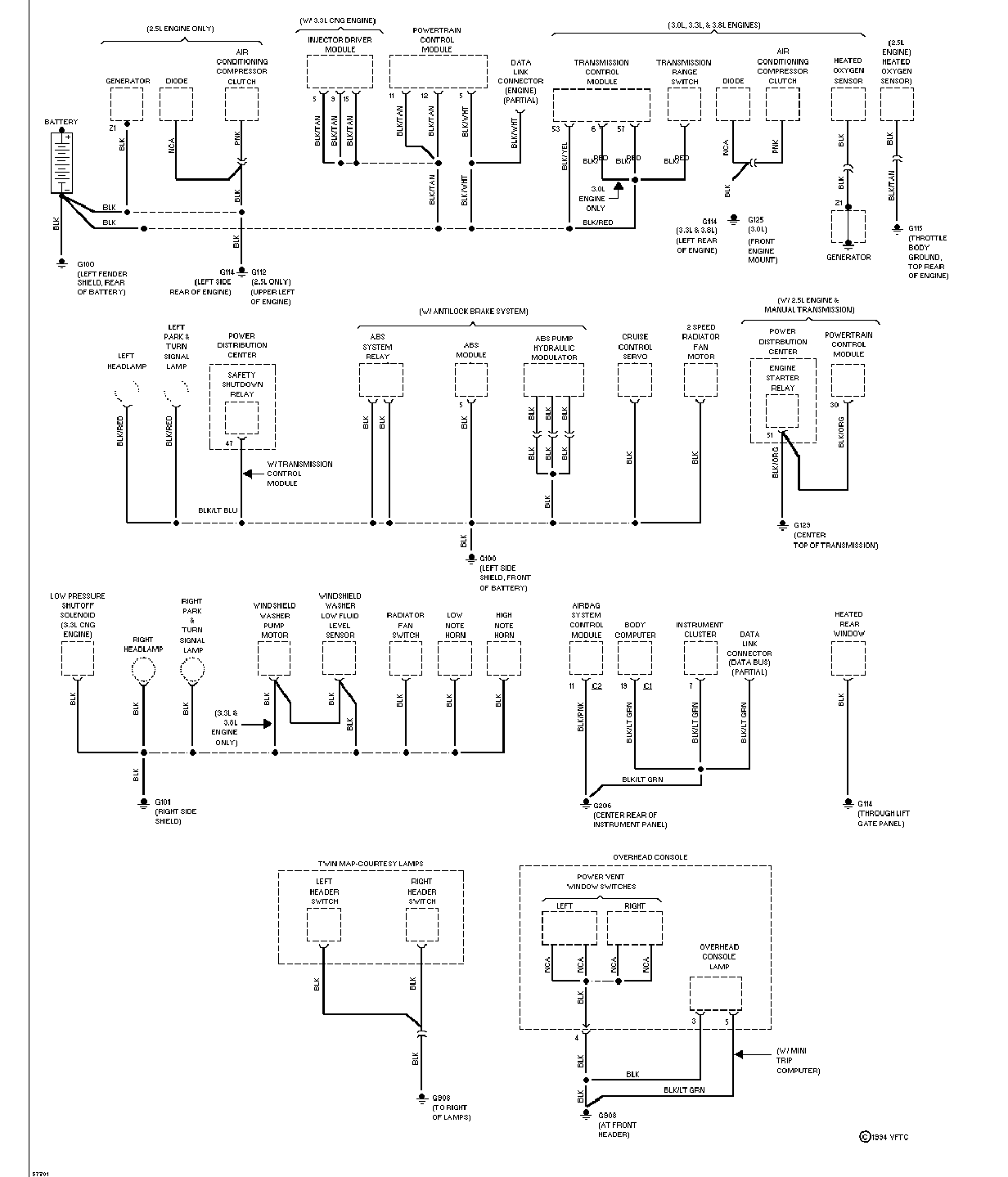

| 搭铁分配电路图 1 2 |
大灯及雾灯电路图(带DRL) |

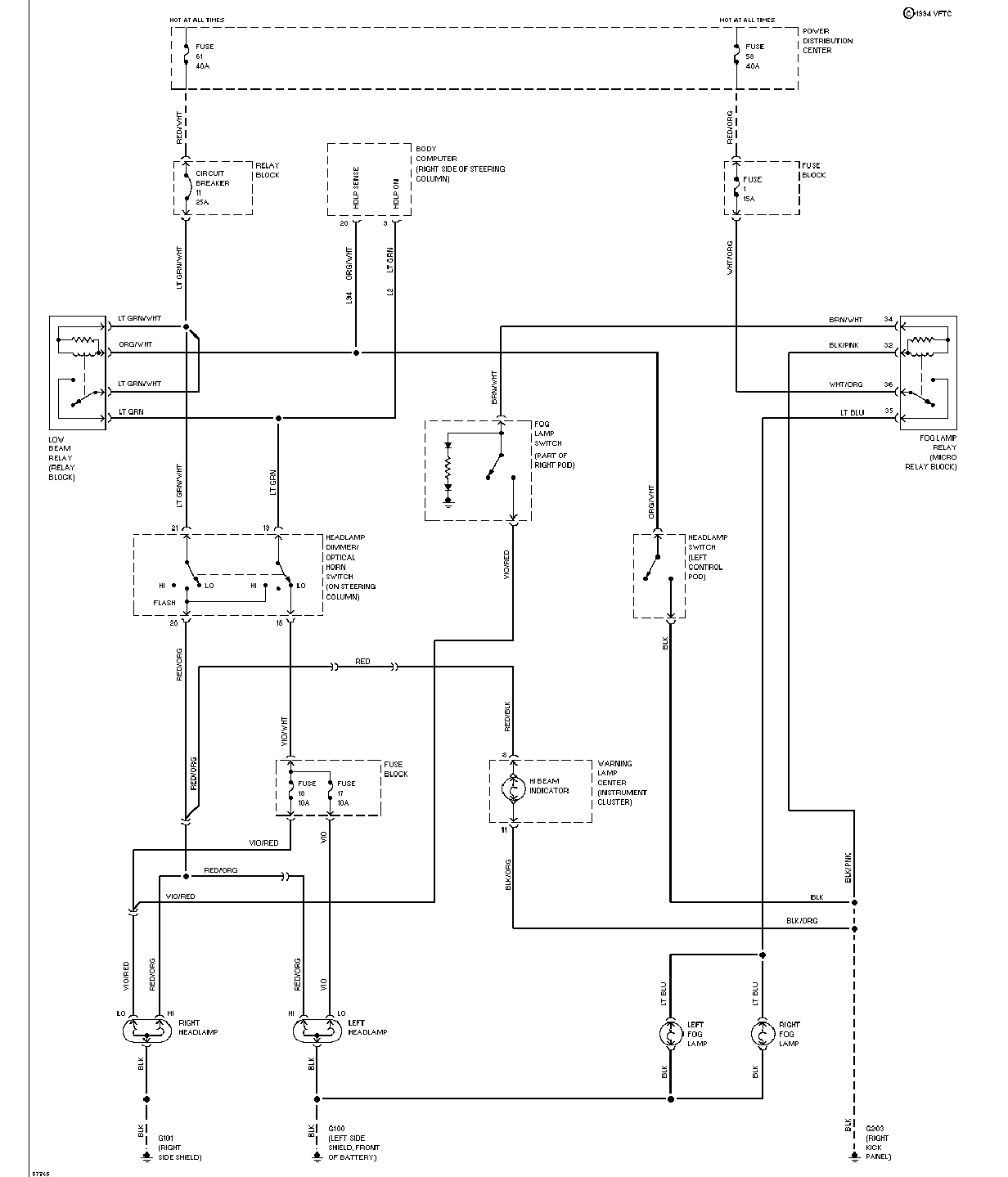

| 大灯及雾灯电路图(无DRL) |
喇叭电路图 |

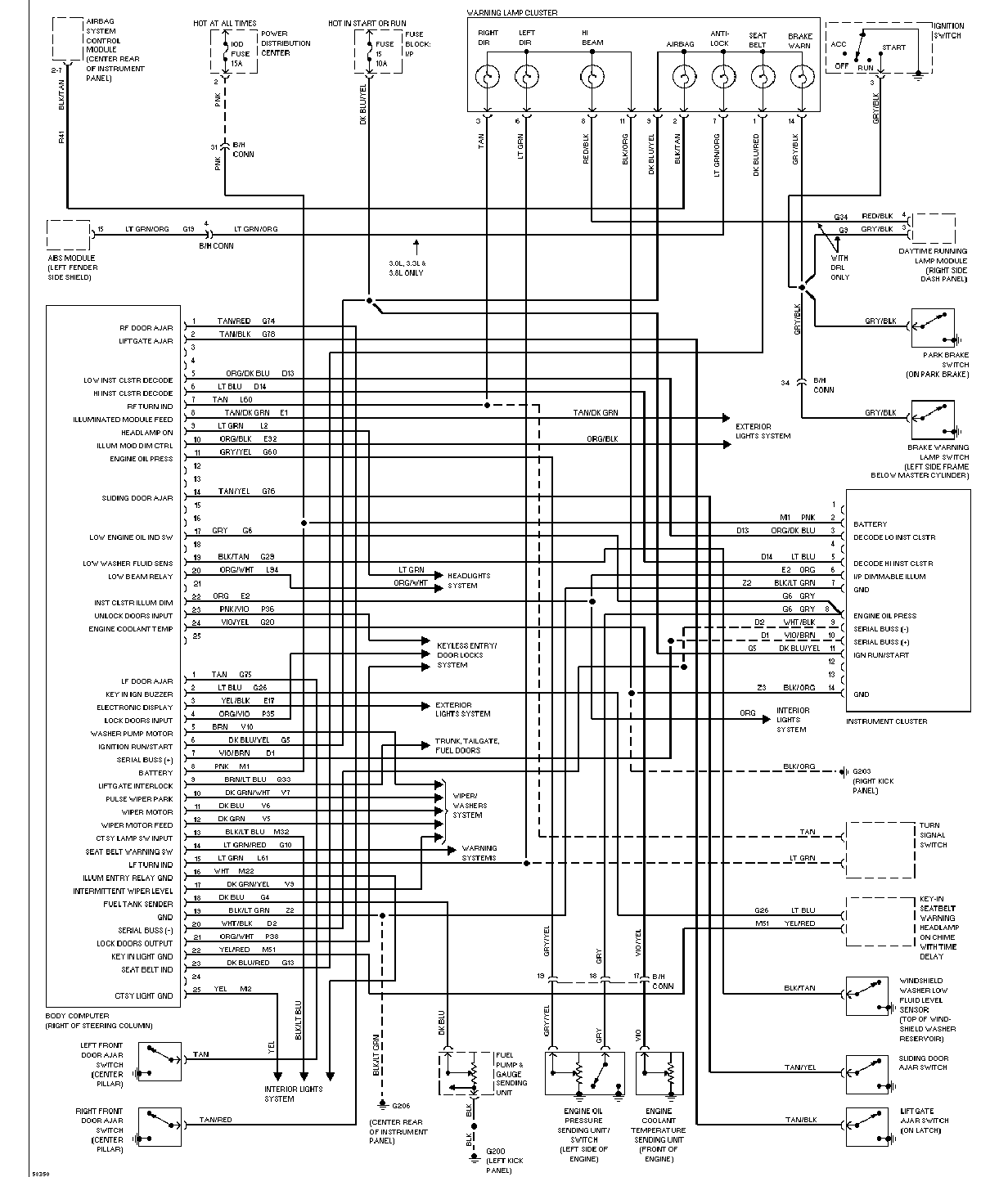

| 仪表板及警报灯电路图 |

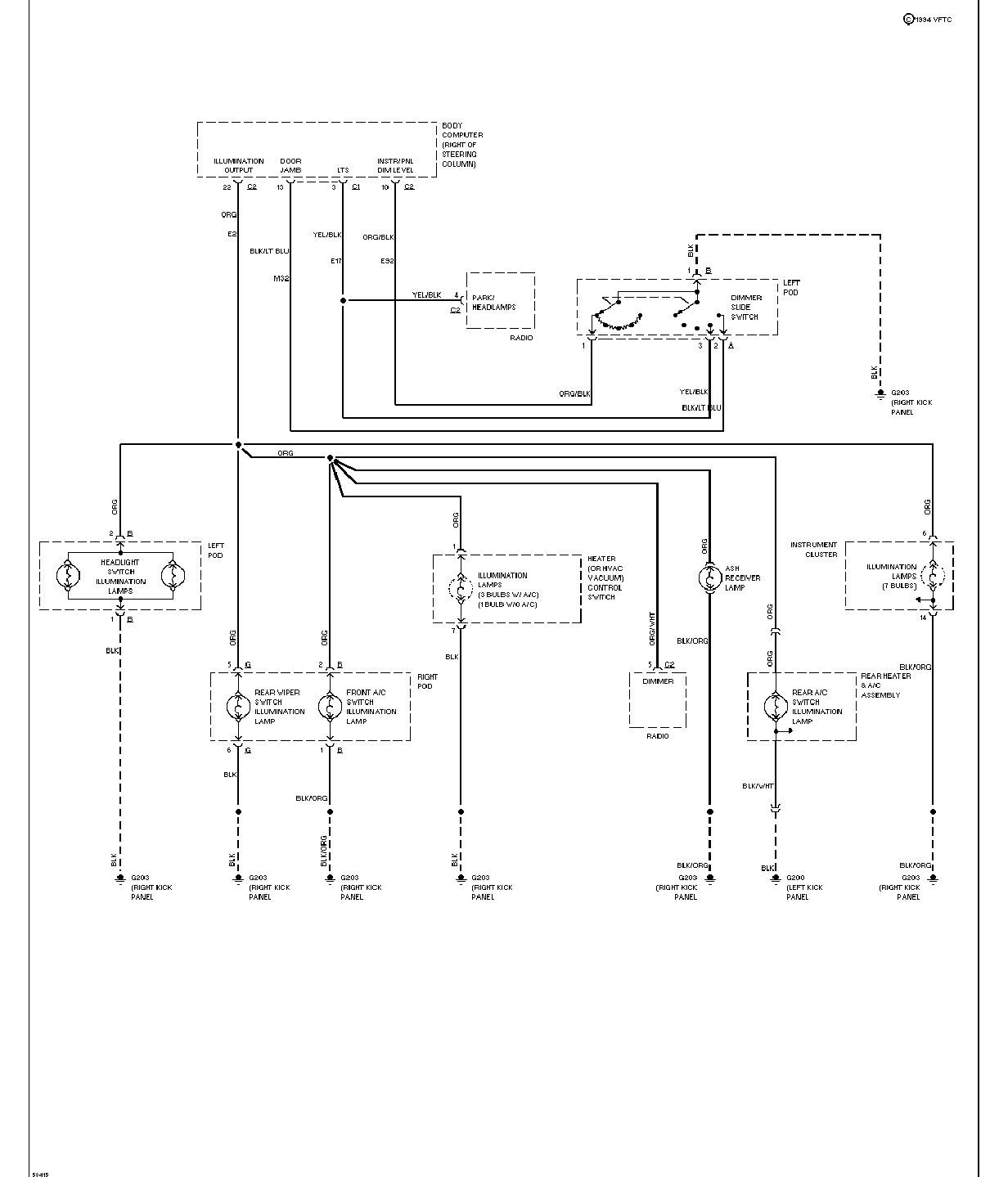

仪表板照明电路图 |

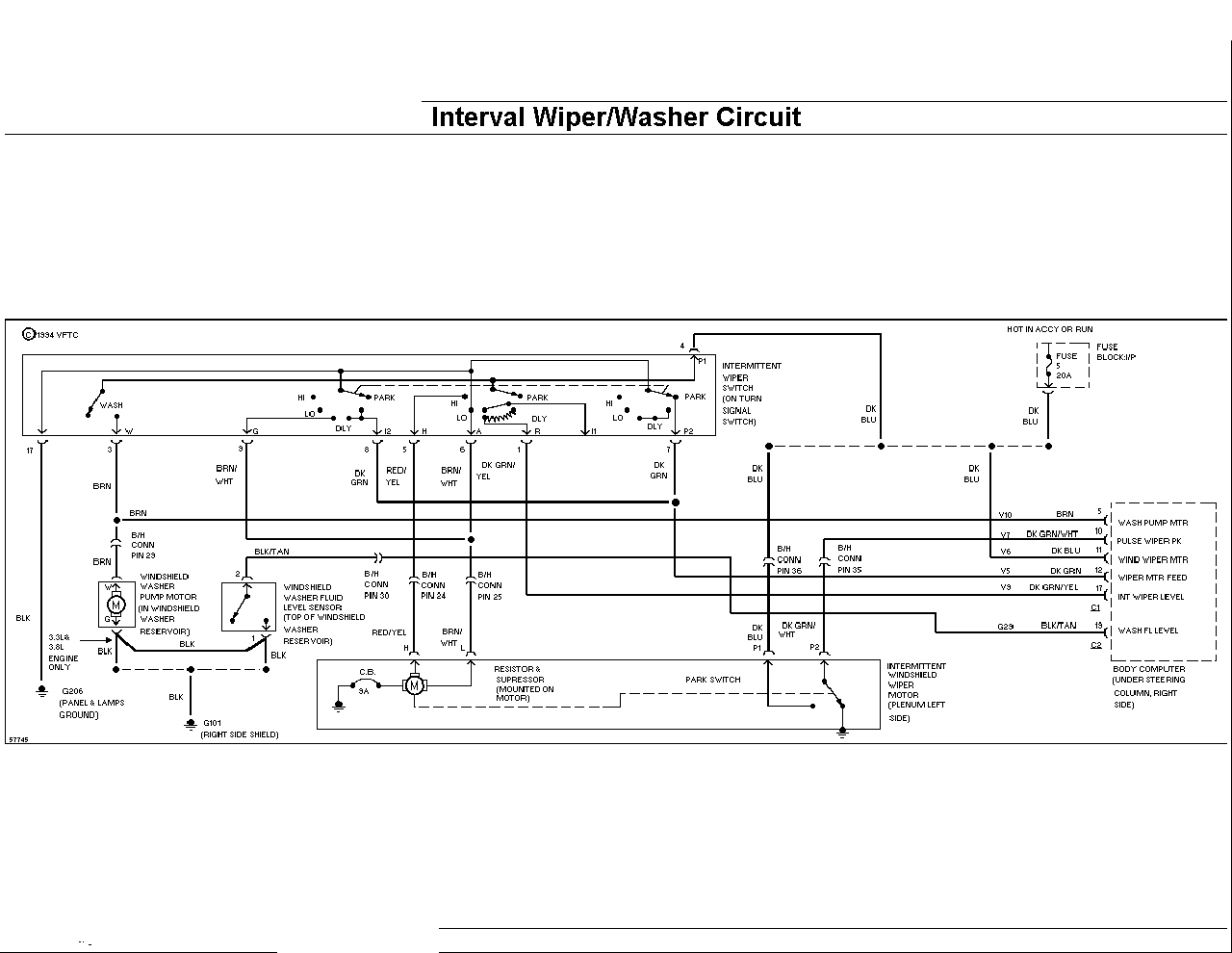

| 间歇式雨刮清洗器电路图 |

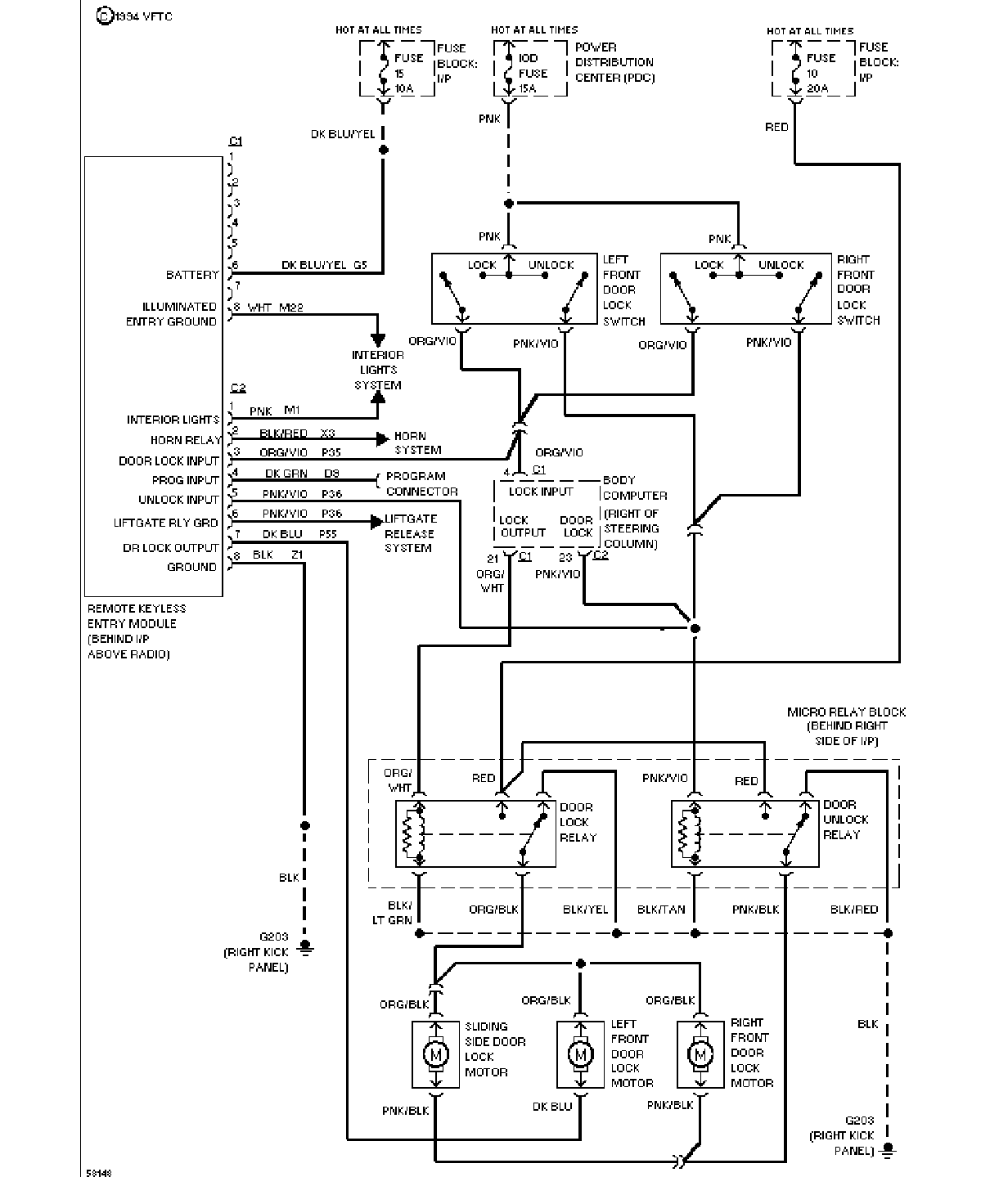

遥控门锁电路图 |

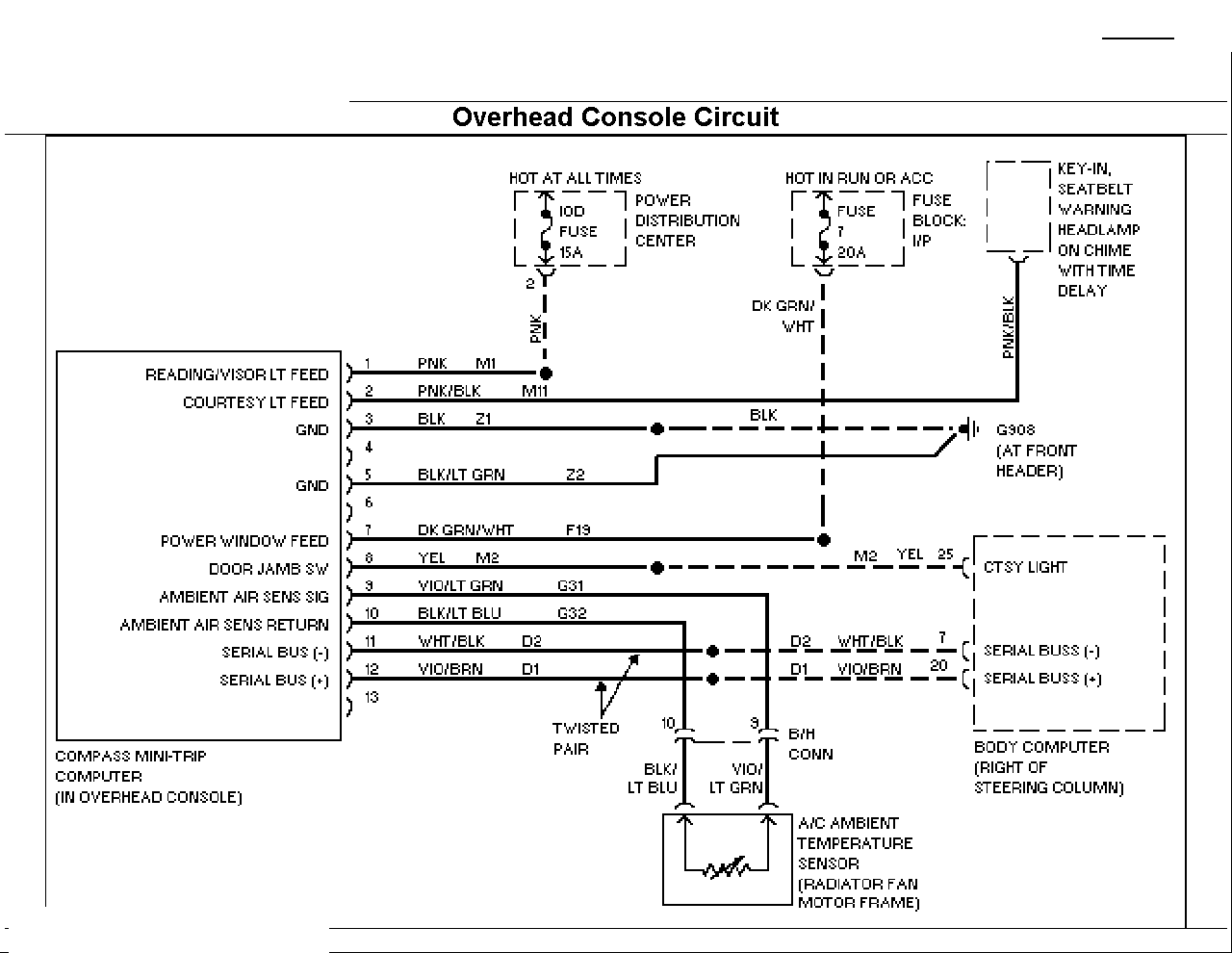

| 顶部控制台电路图 |

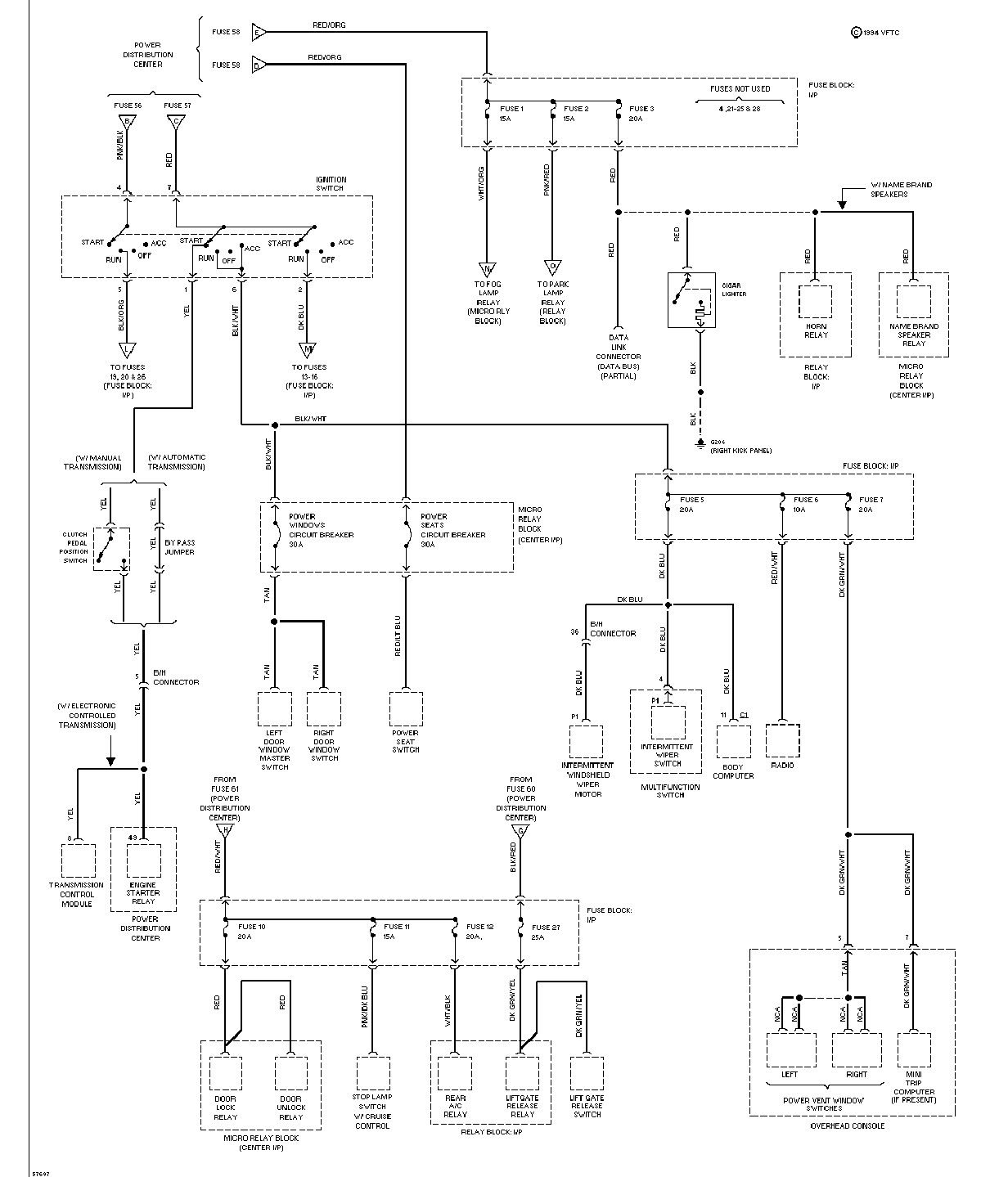

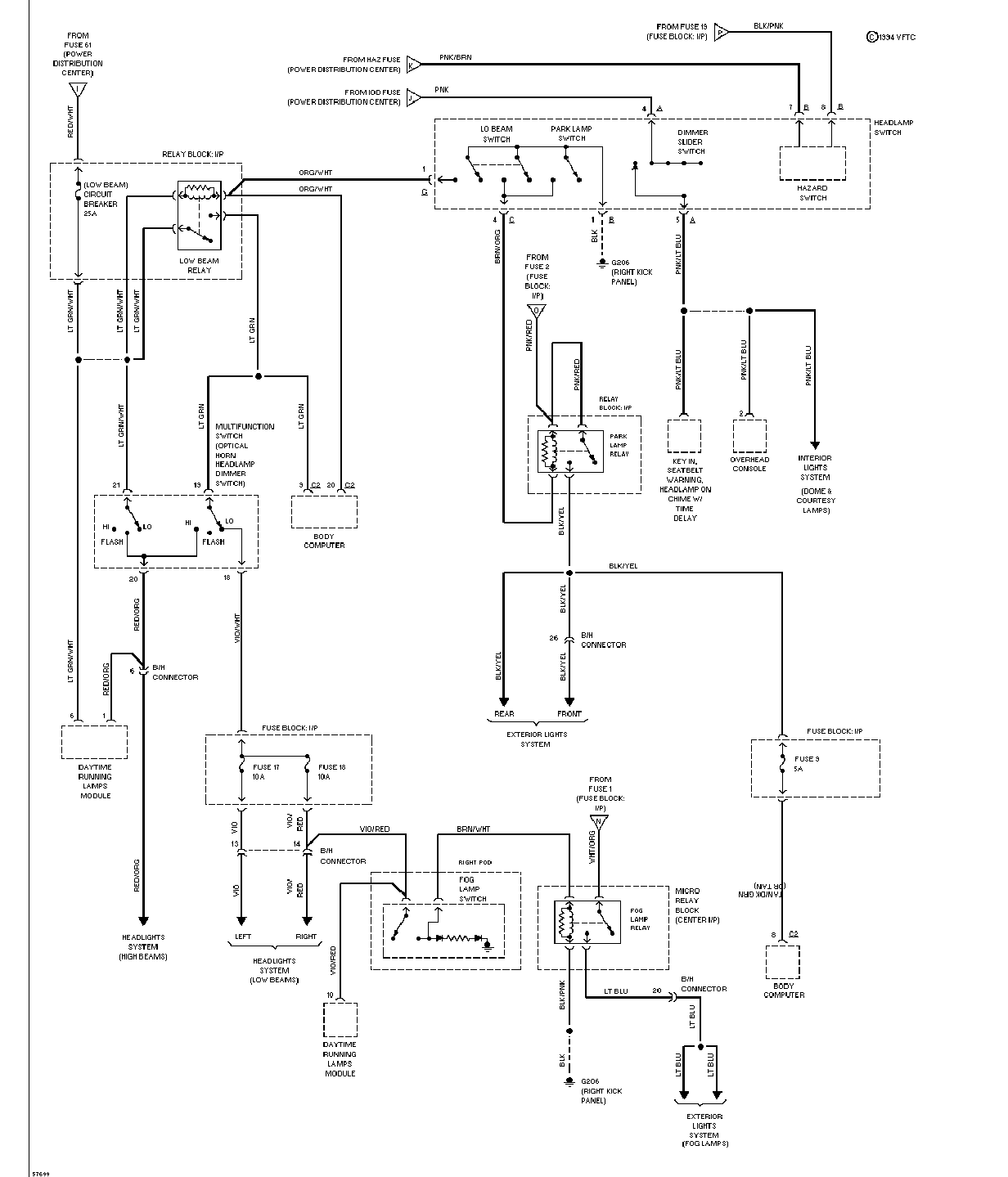

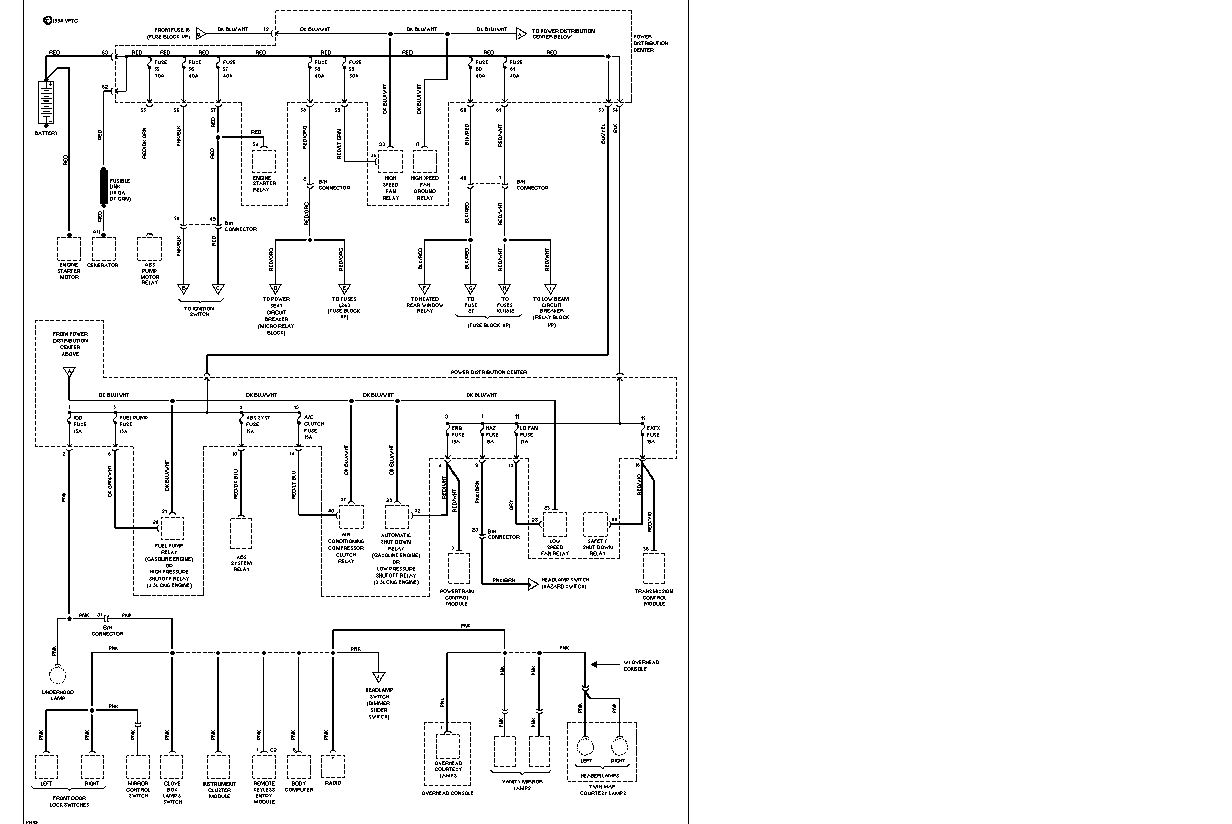

电源电路图 1 2 3 4 |

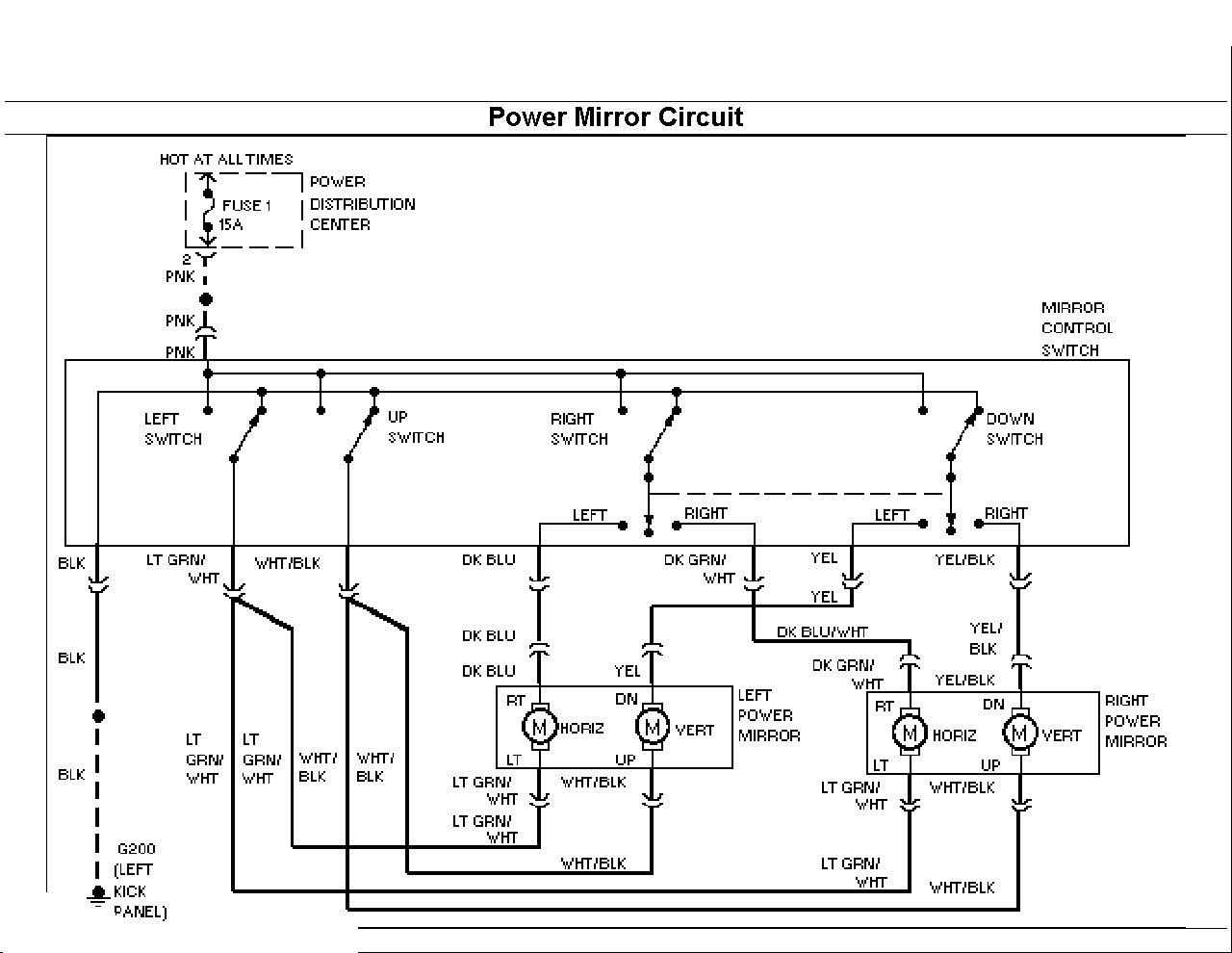

| 电动后视镜电路图 |
电动座椅电路图 |

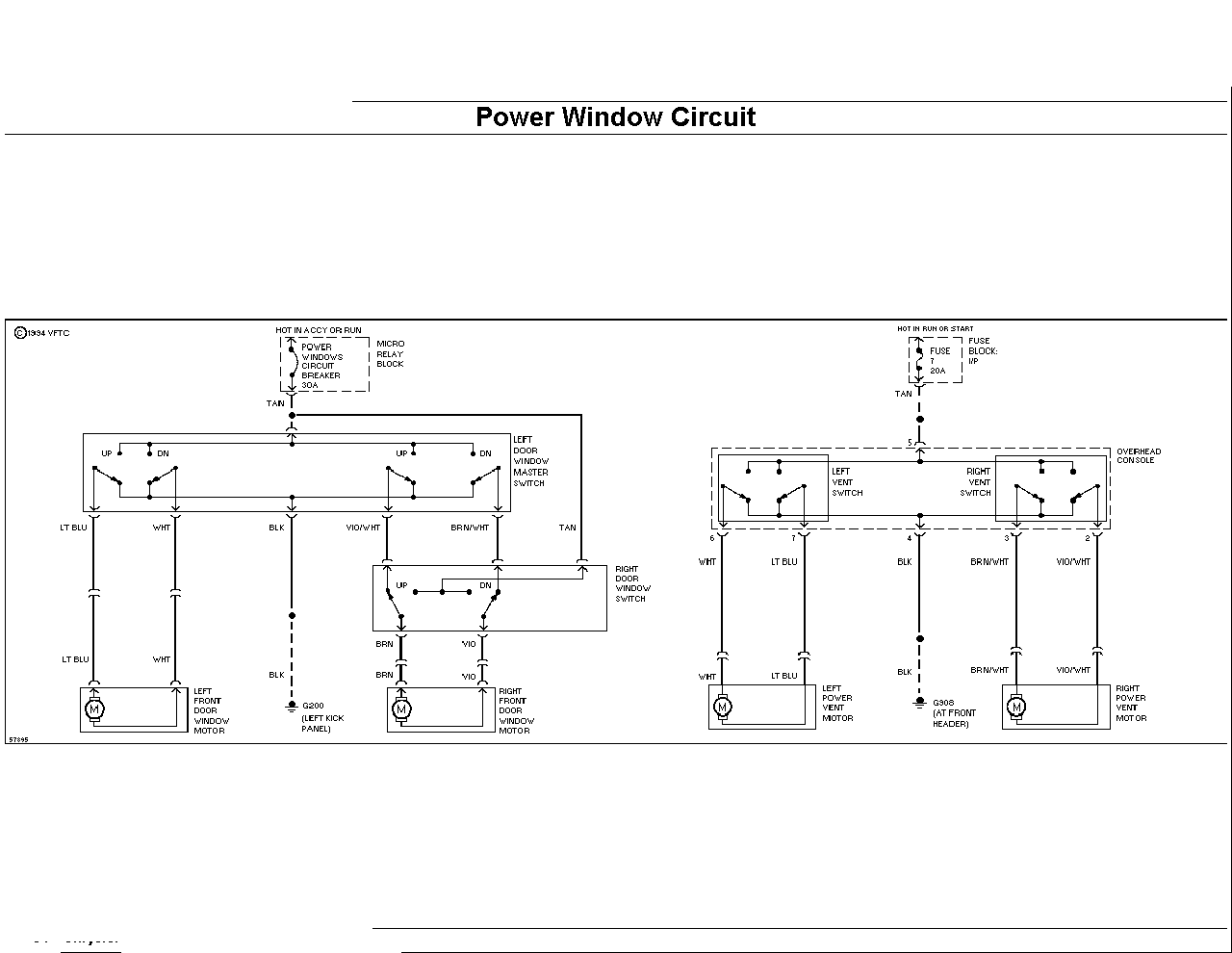

| 电动车窗电路图 |
后雨刮清洗器电路图 |

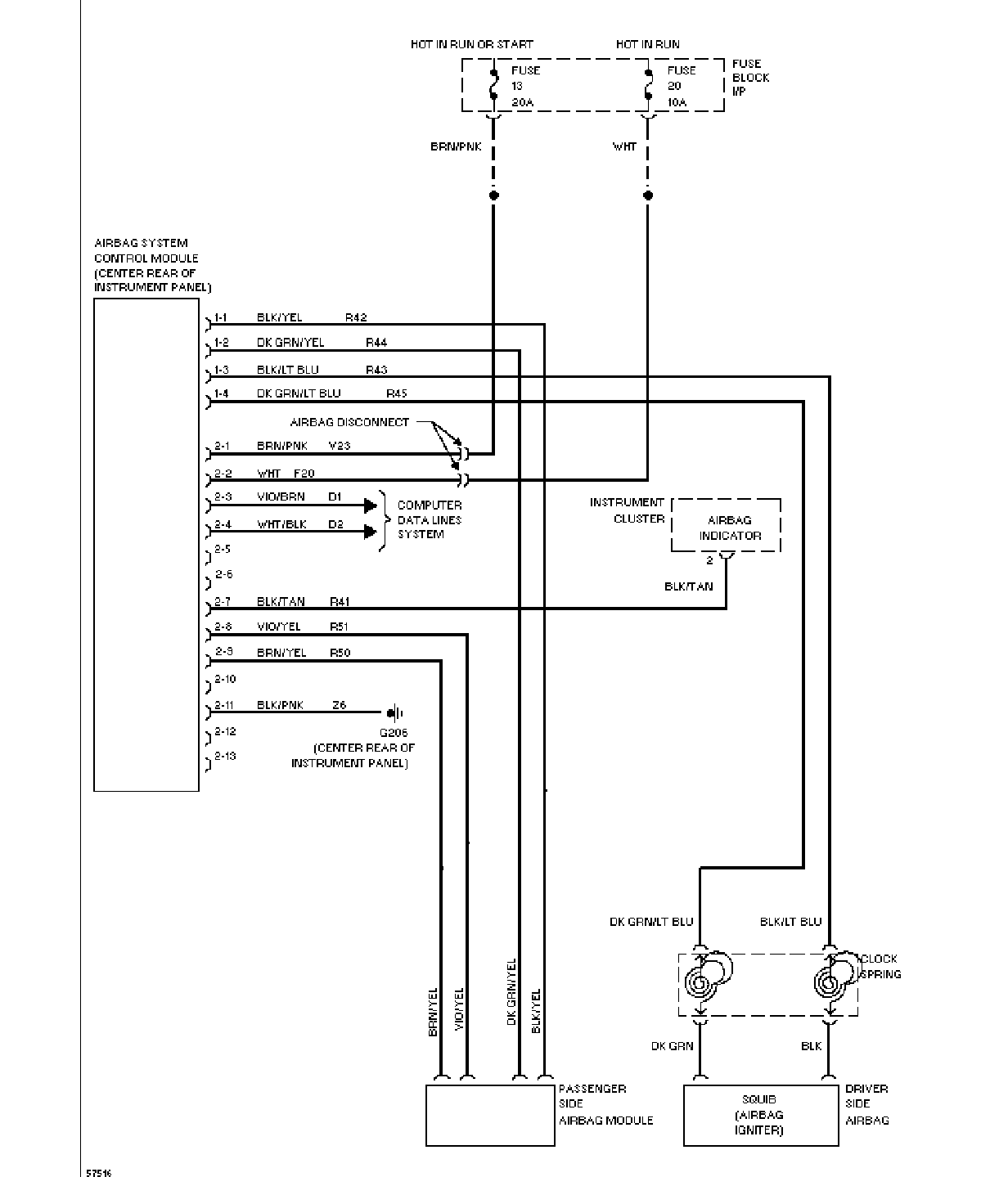

| 安全气囊电路图 |

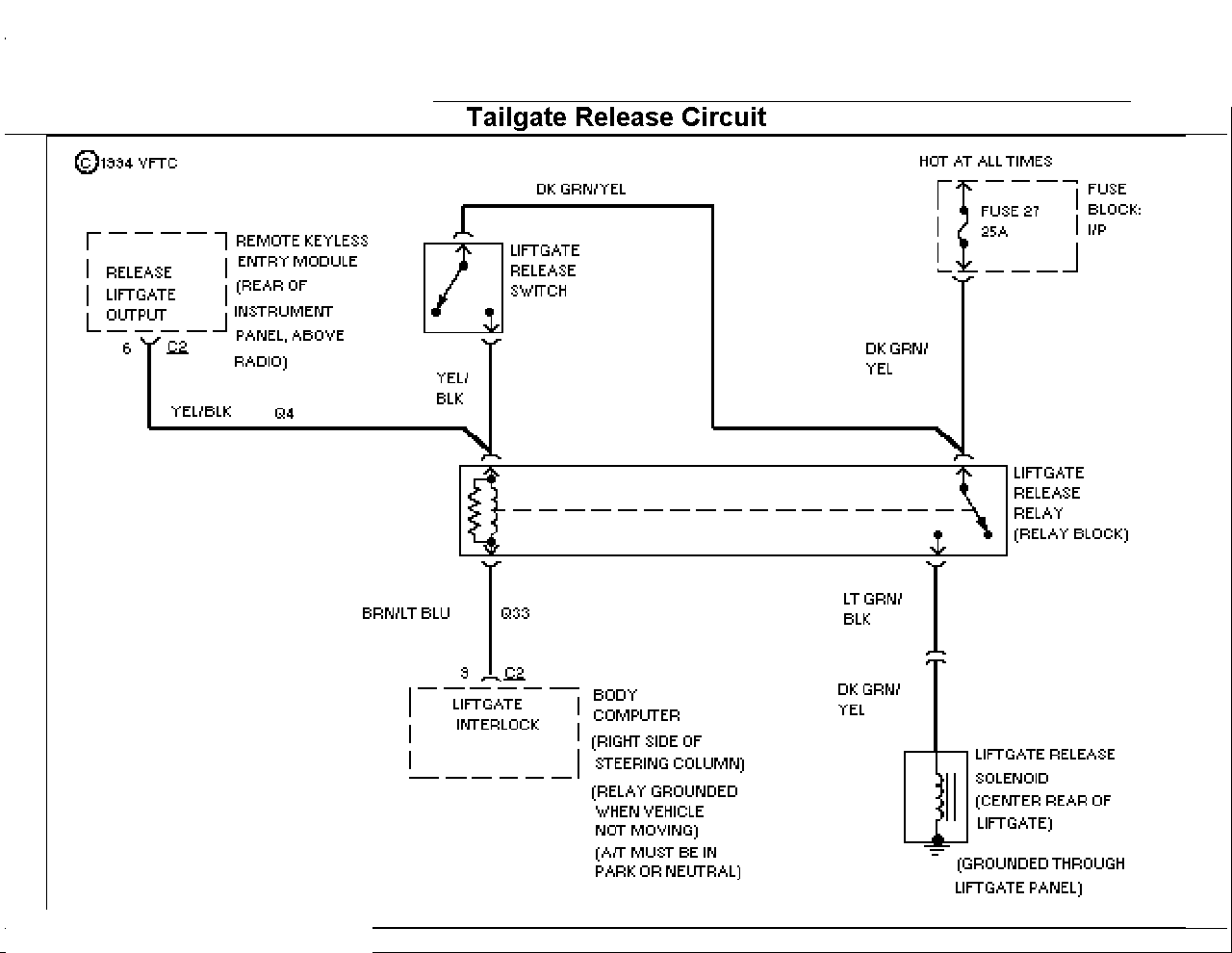

后门开启电路图 |

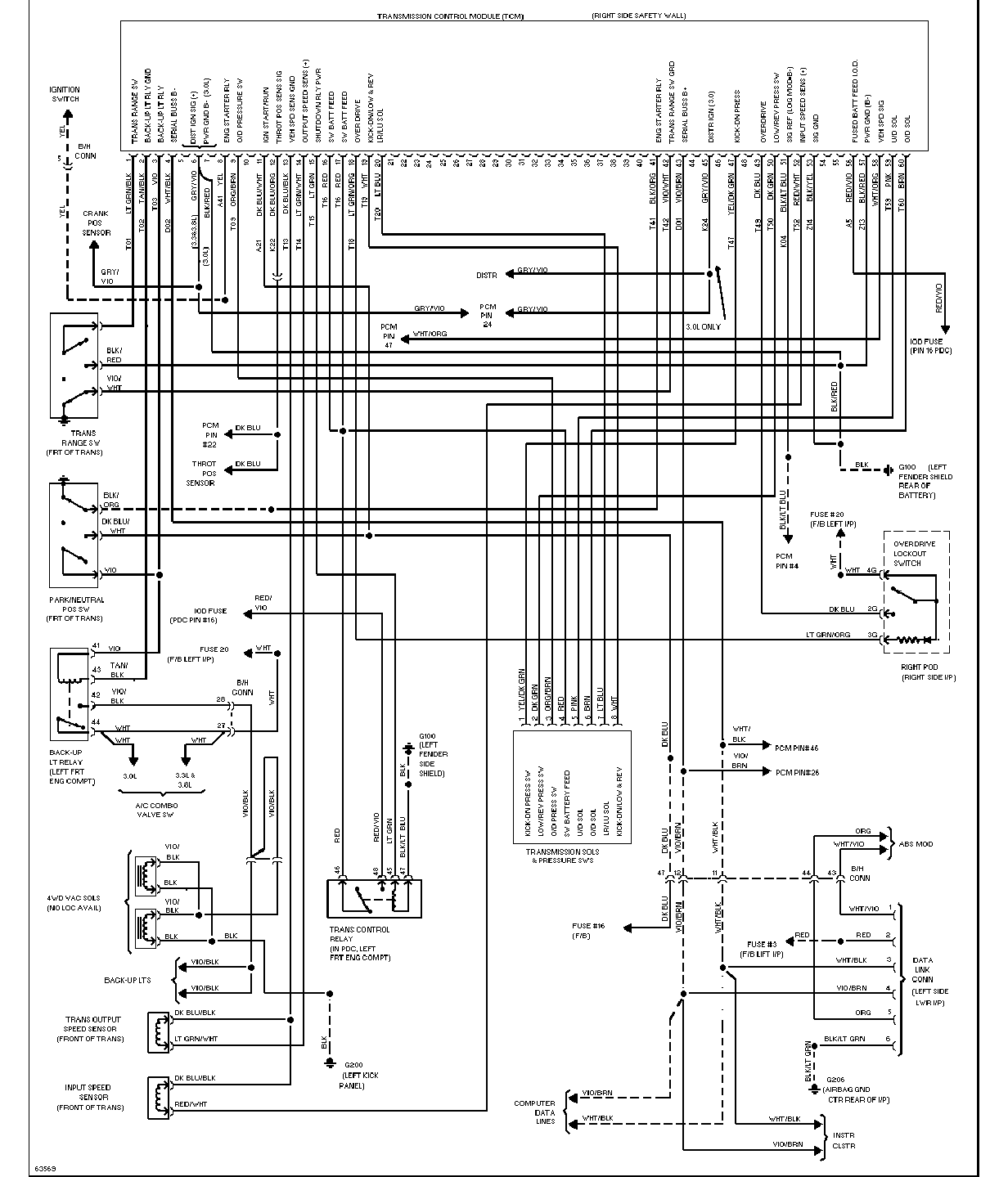

| 变速箱电路图 |

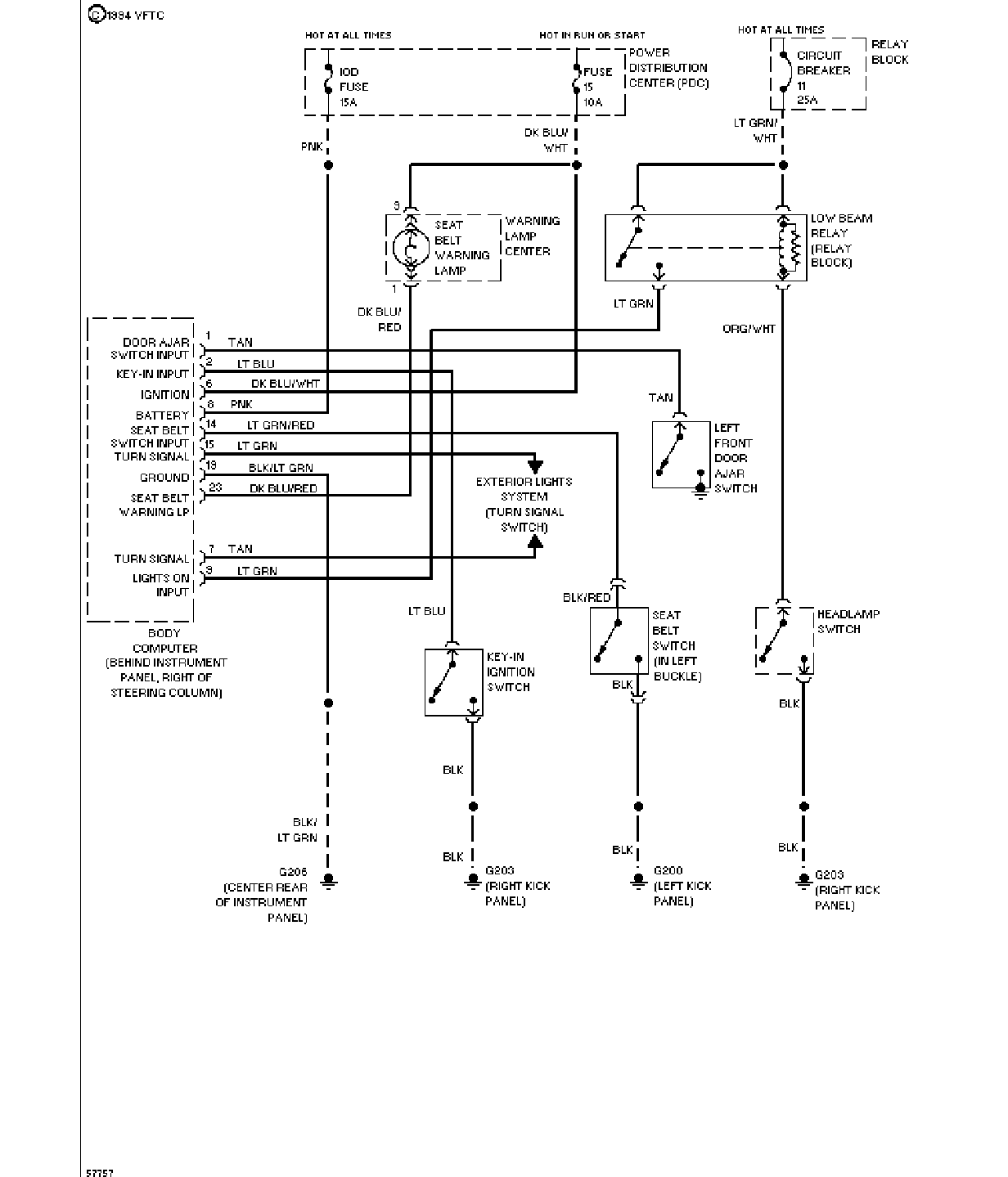

报警系统电路图 |
