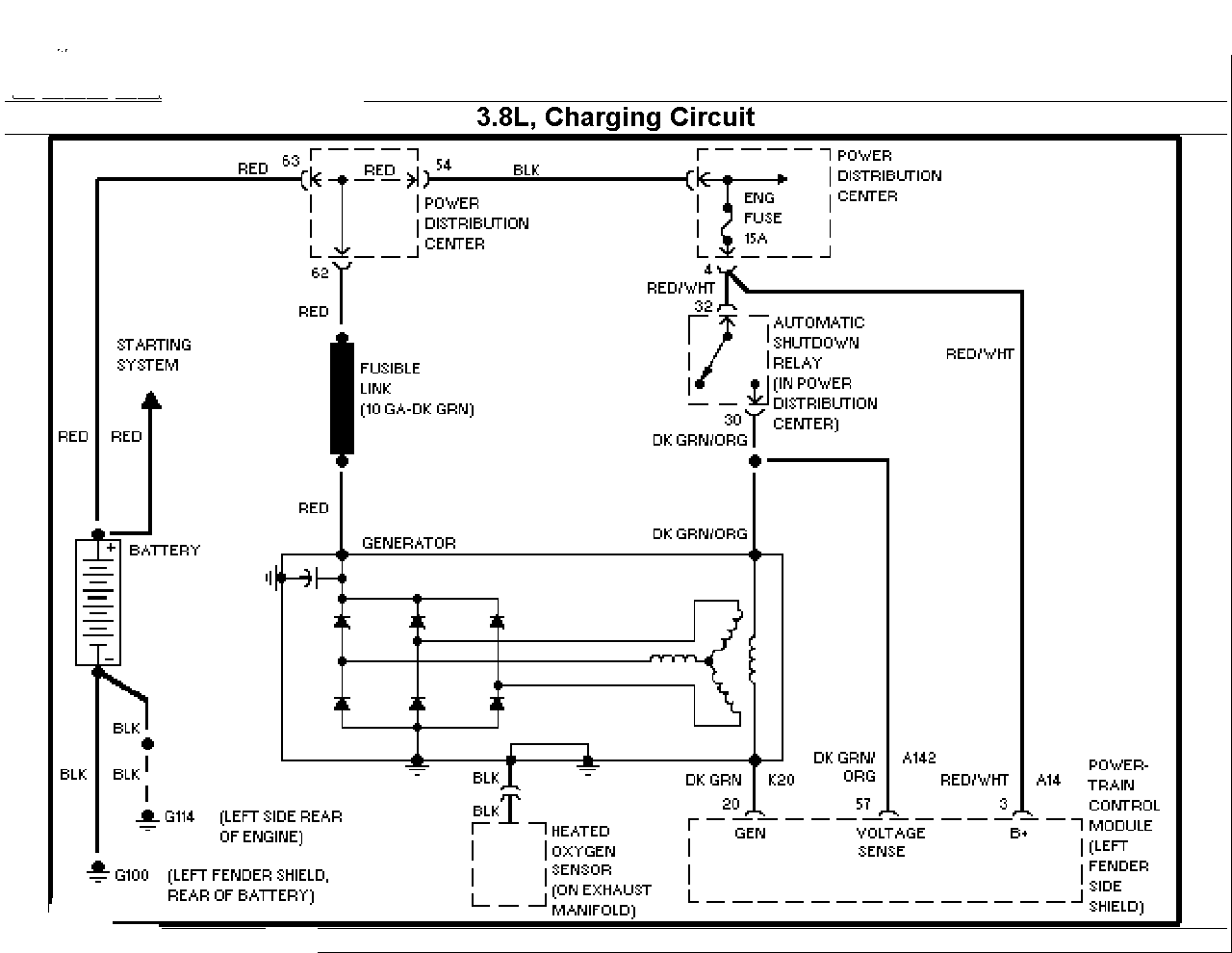

 充电系电路图（3.8L) |

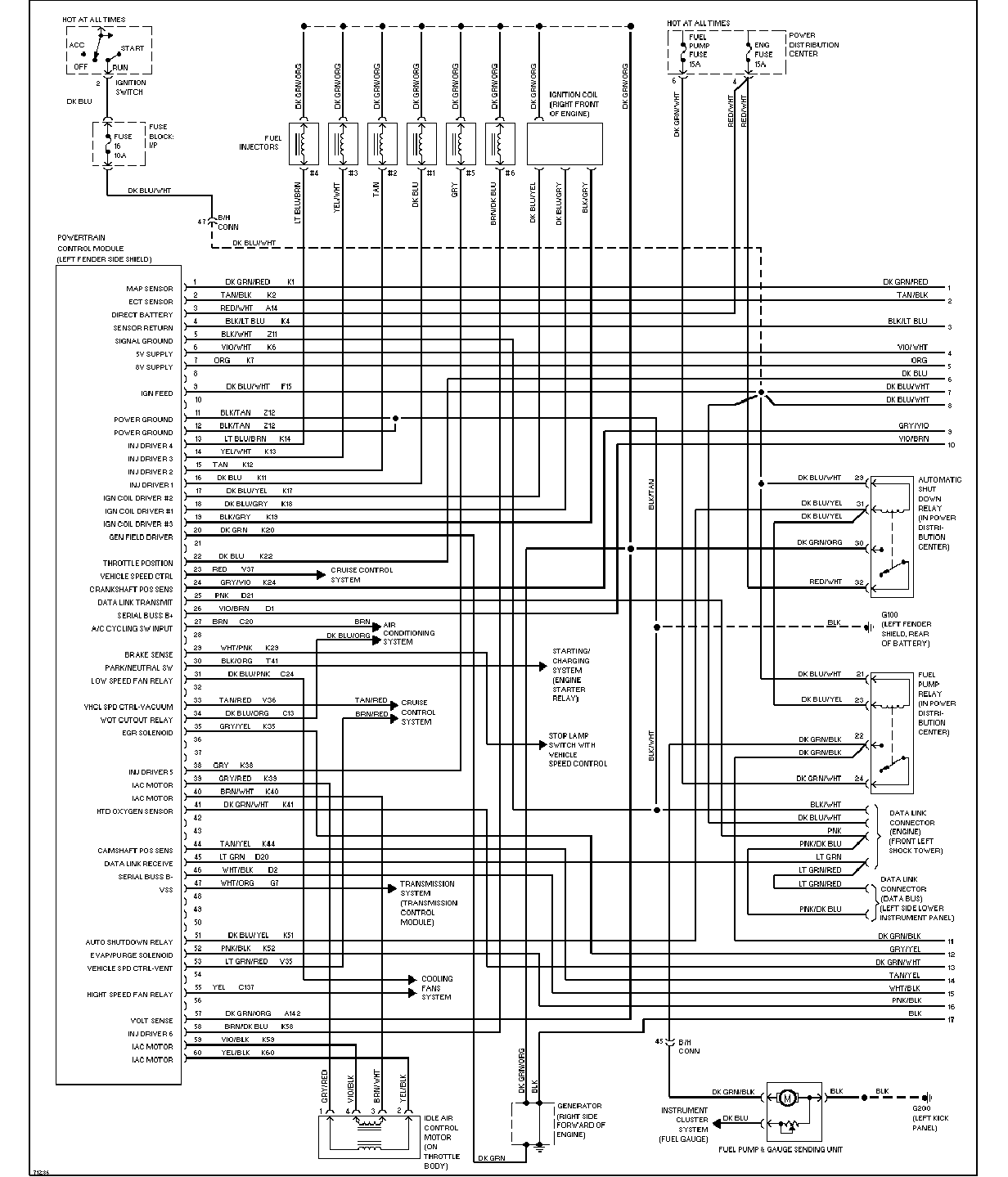

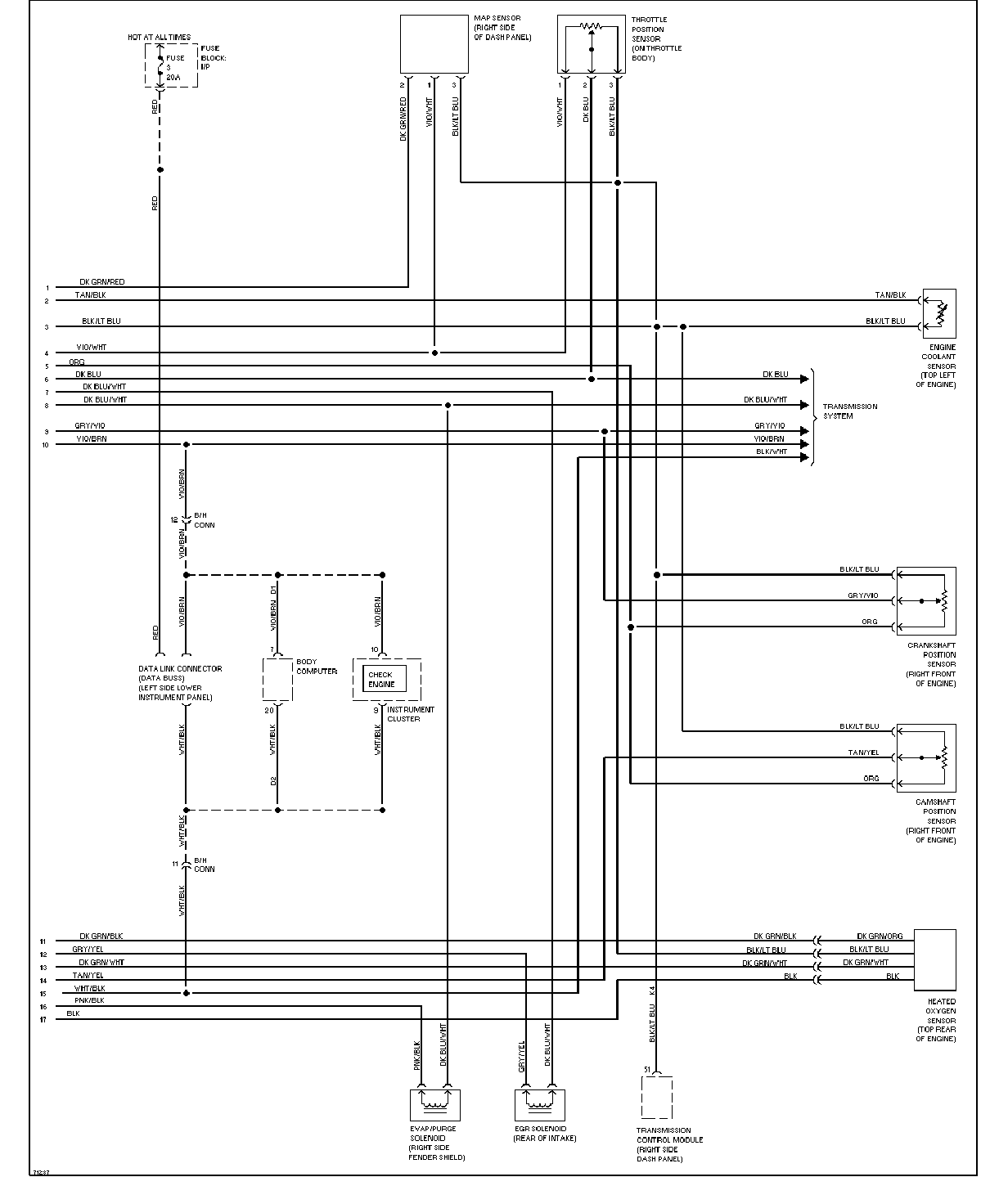

 发动机性能电路图(3.8L) 1 2 |

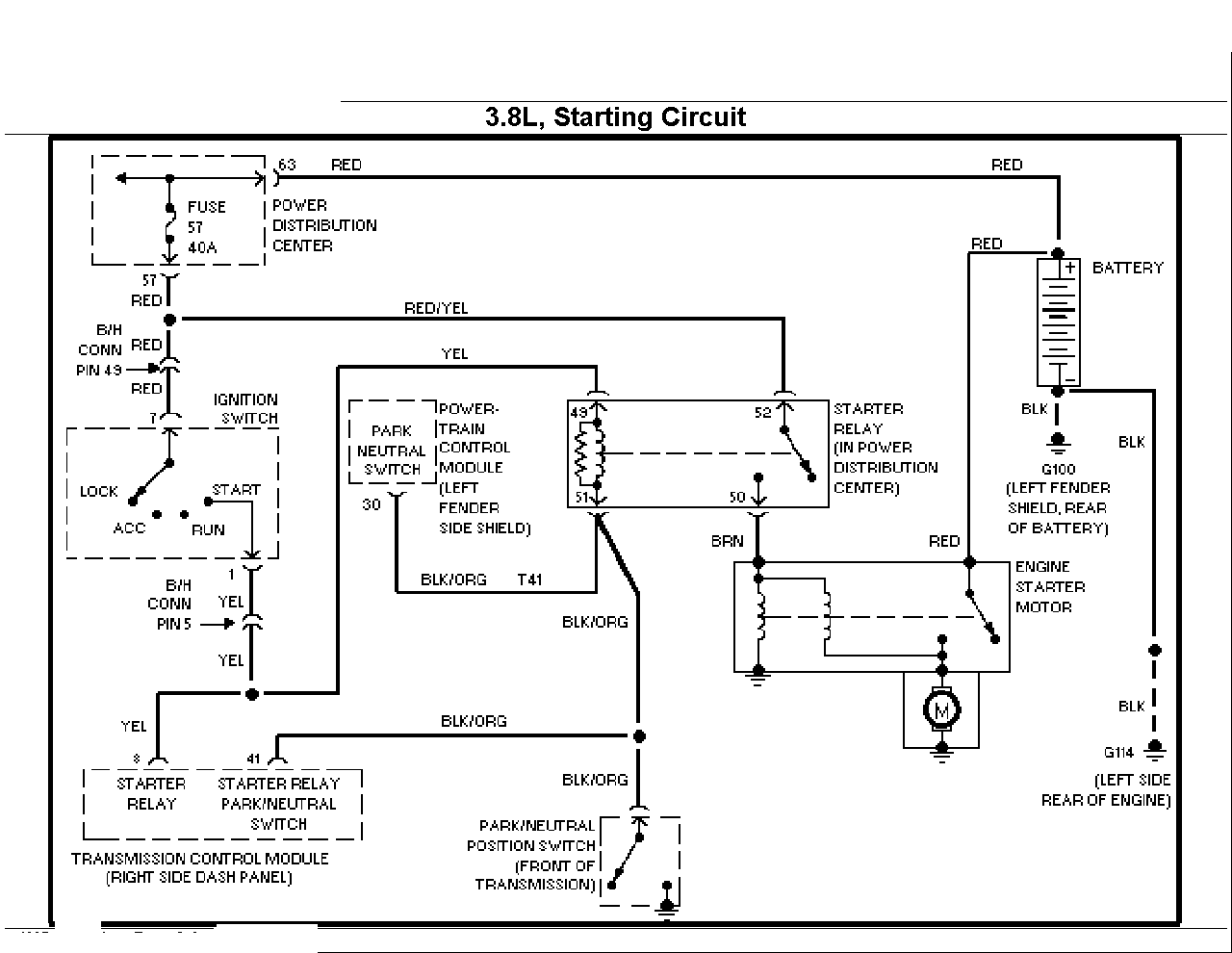

| 起动电路图（3.8L) |

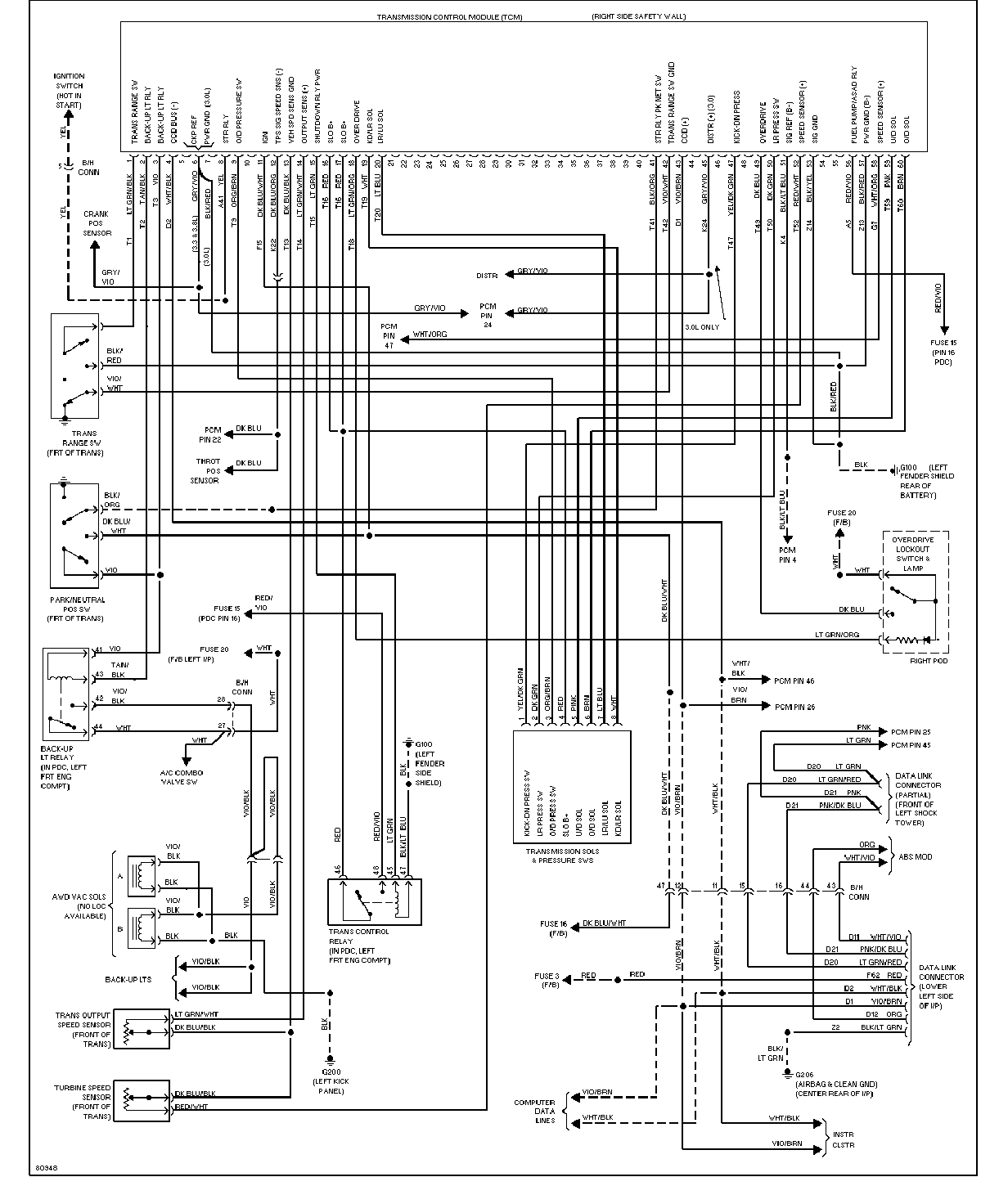

变速箱电路图(3.8L) |

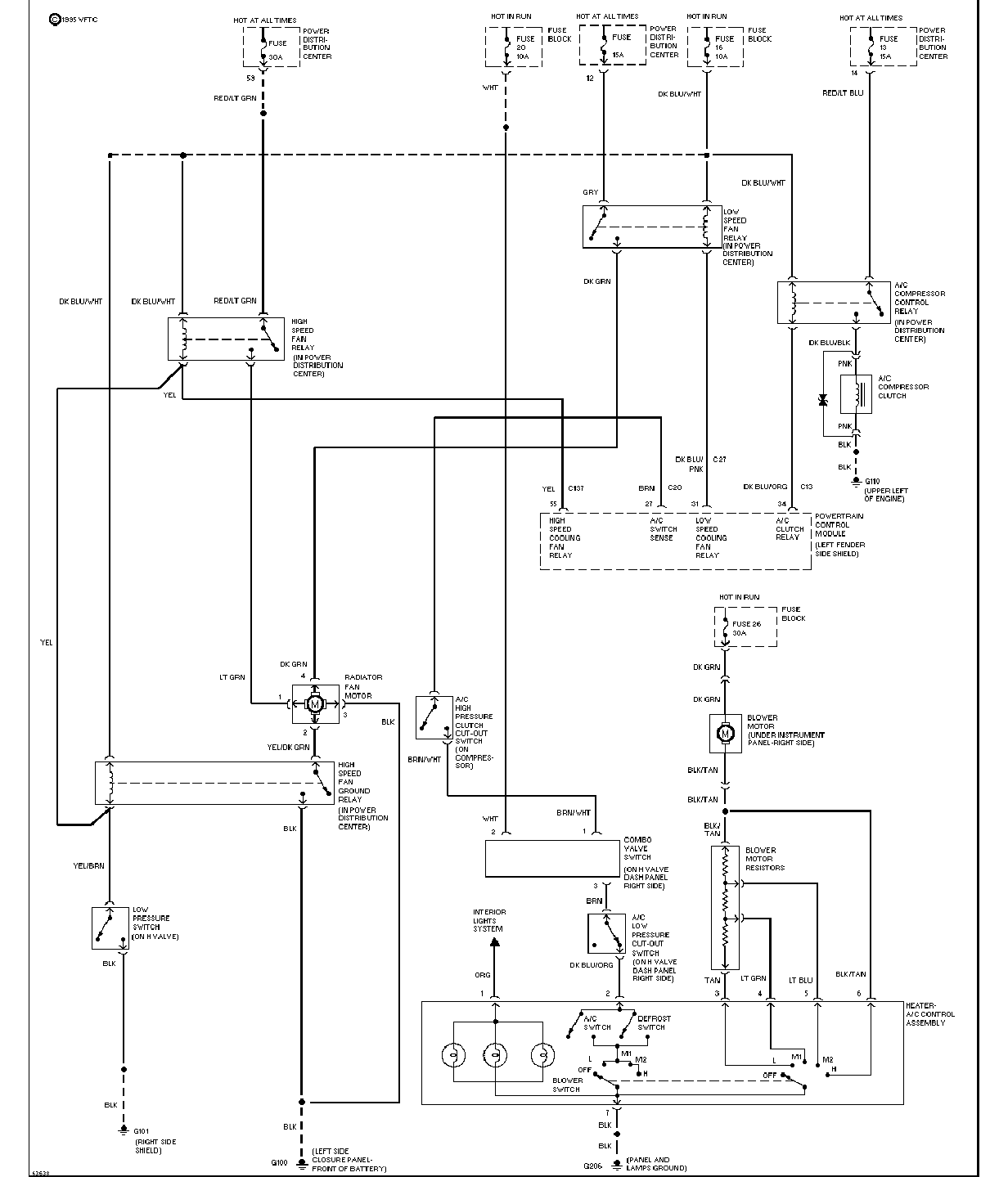

| 空调电路图 |

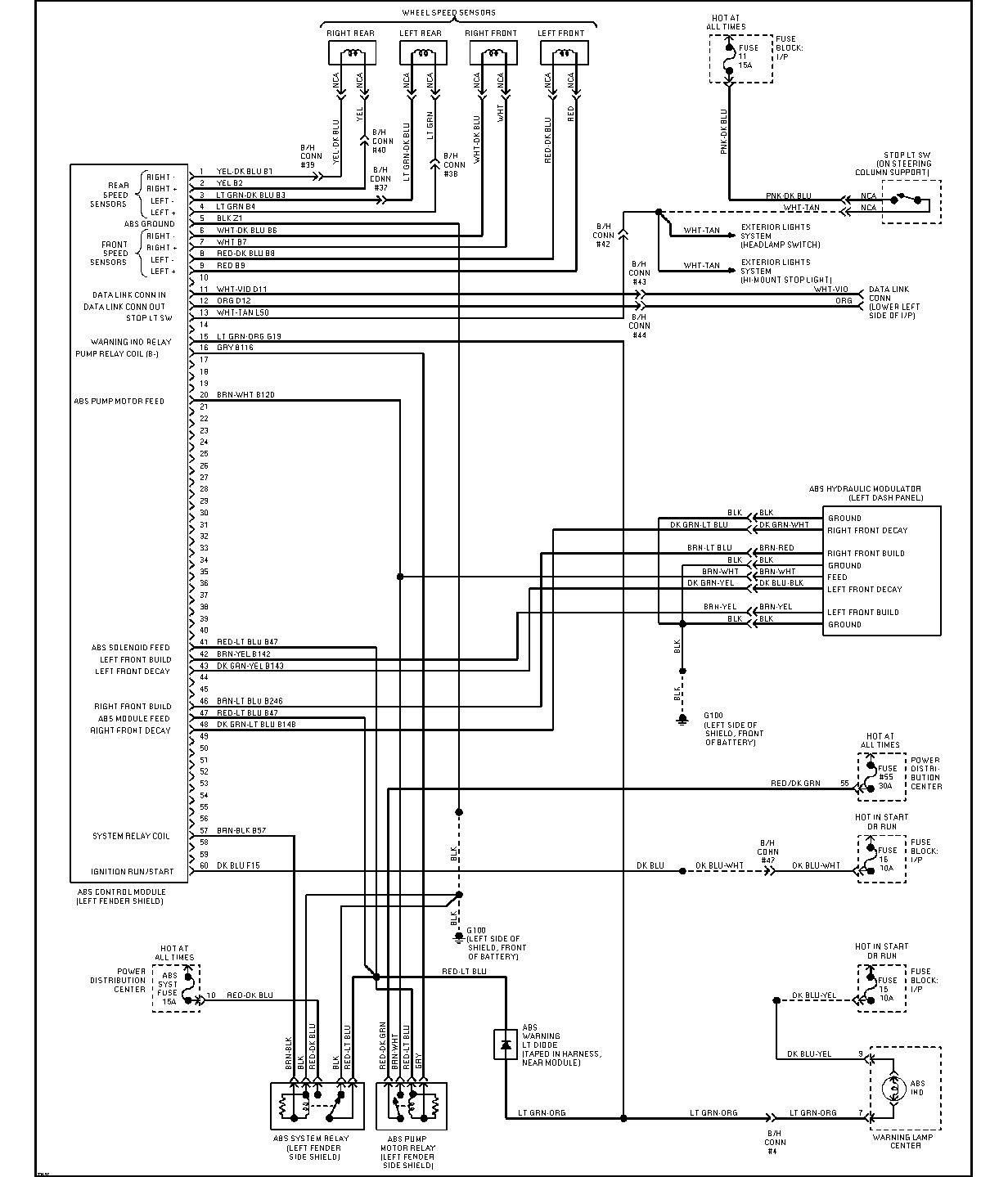

ABS电路图 |

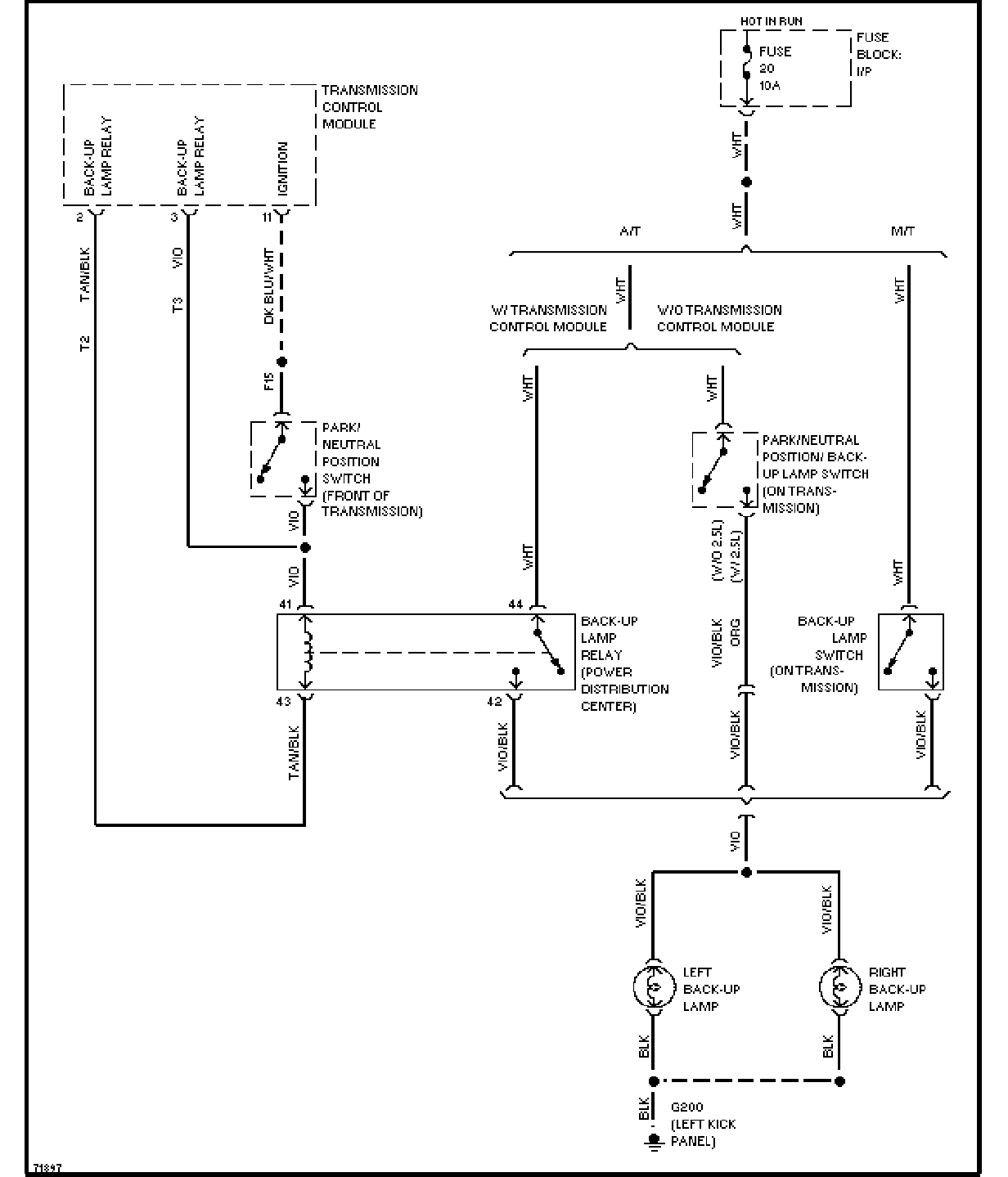

| 倒车灯电路图 |

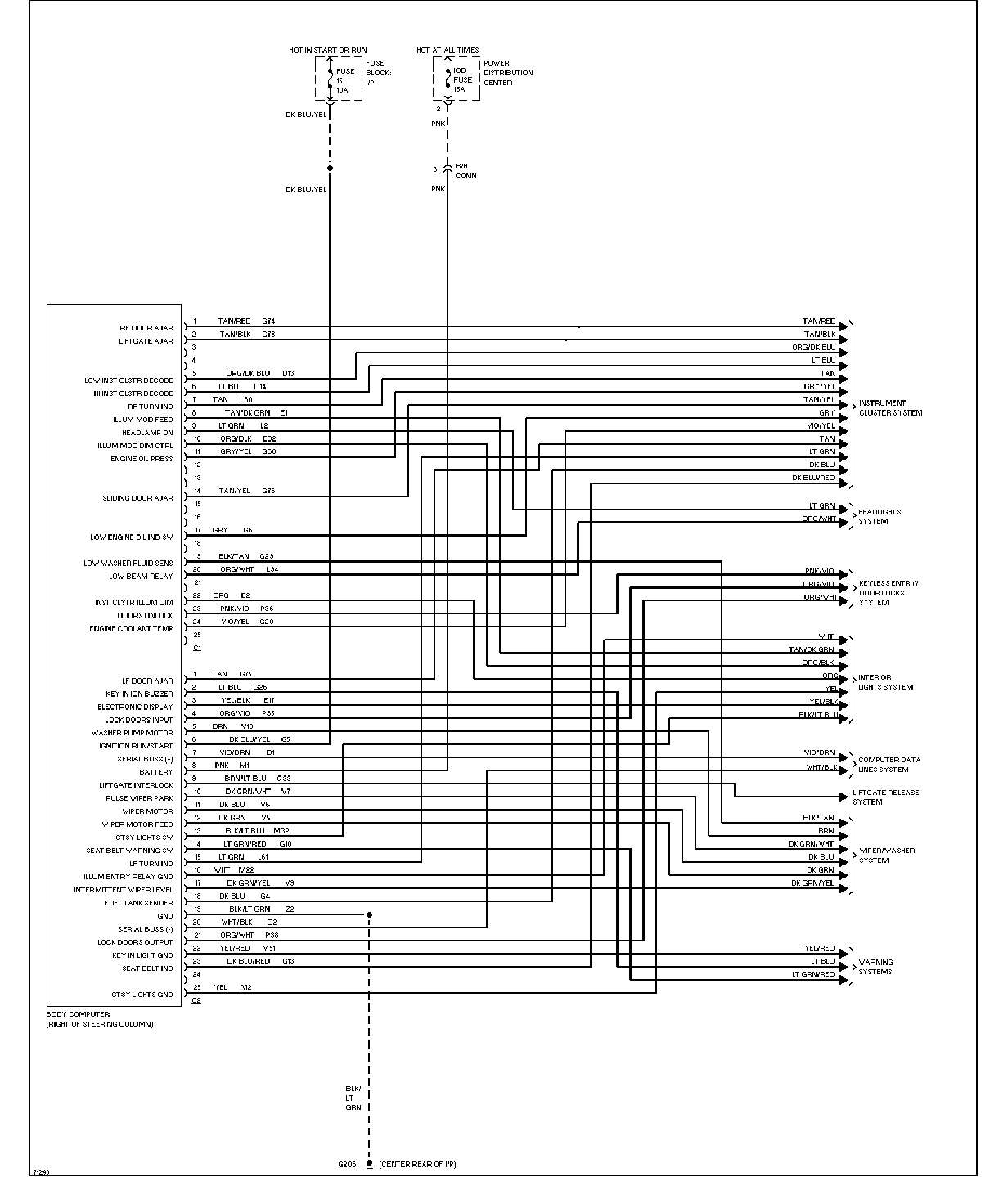

车身电脑电路图 |

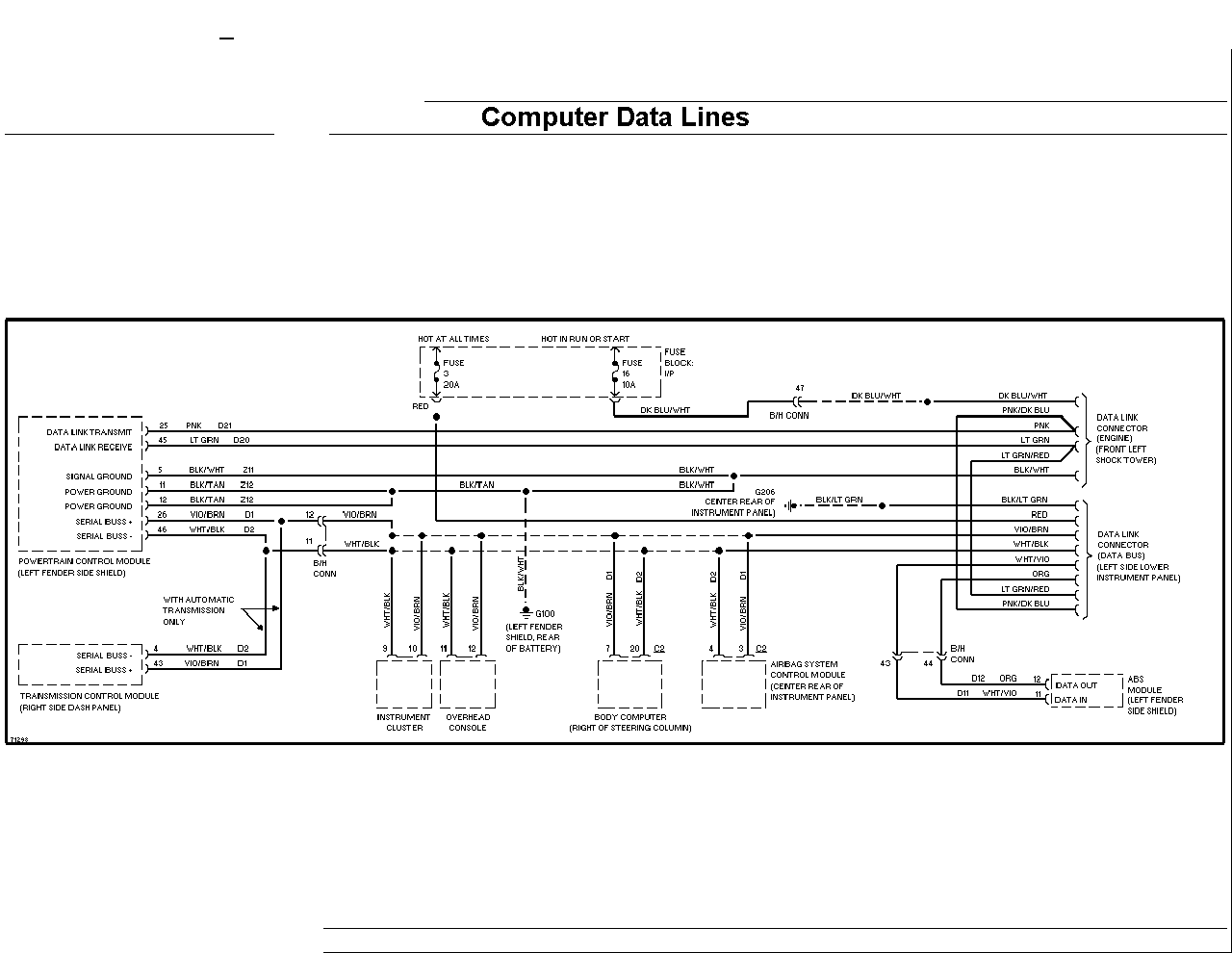

| 电脑数据线图 |

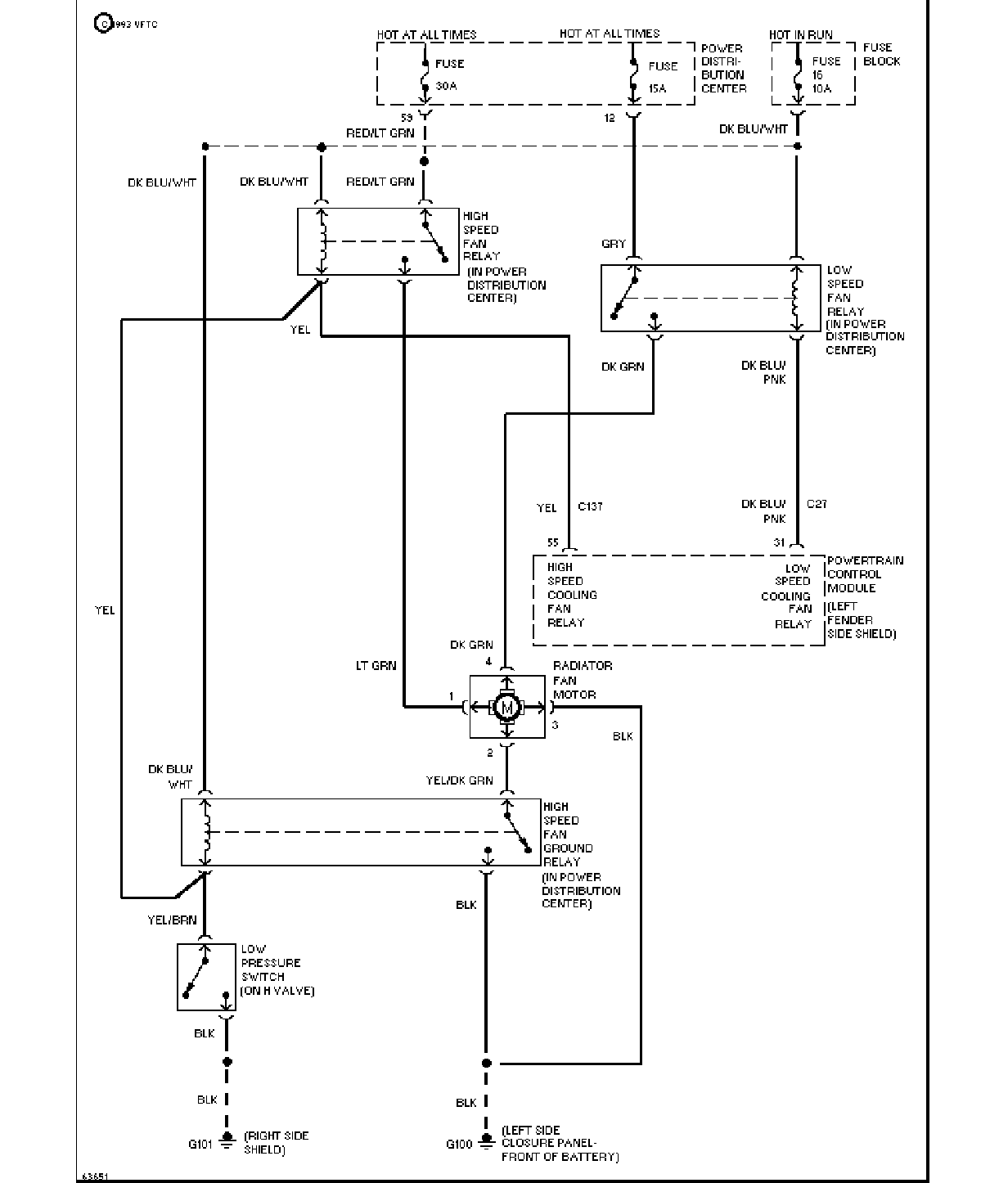

空调风扇电路图 |

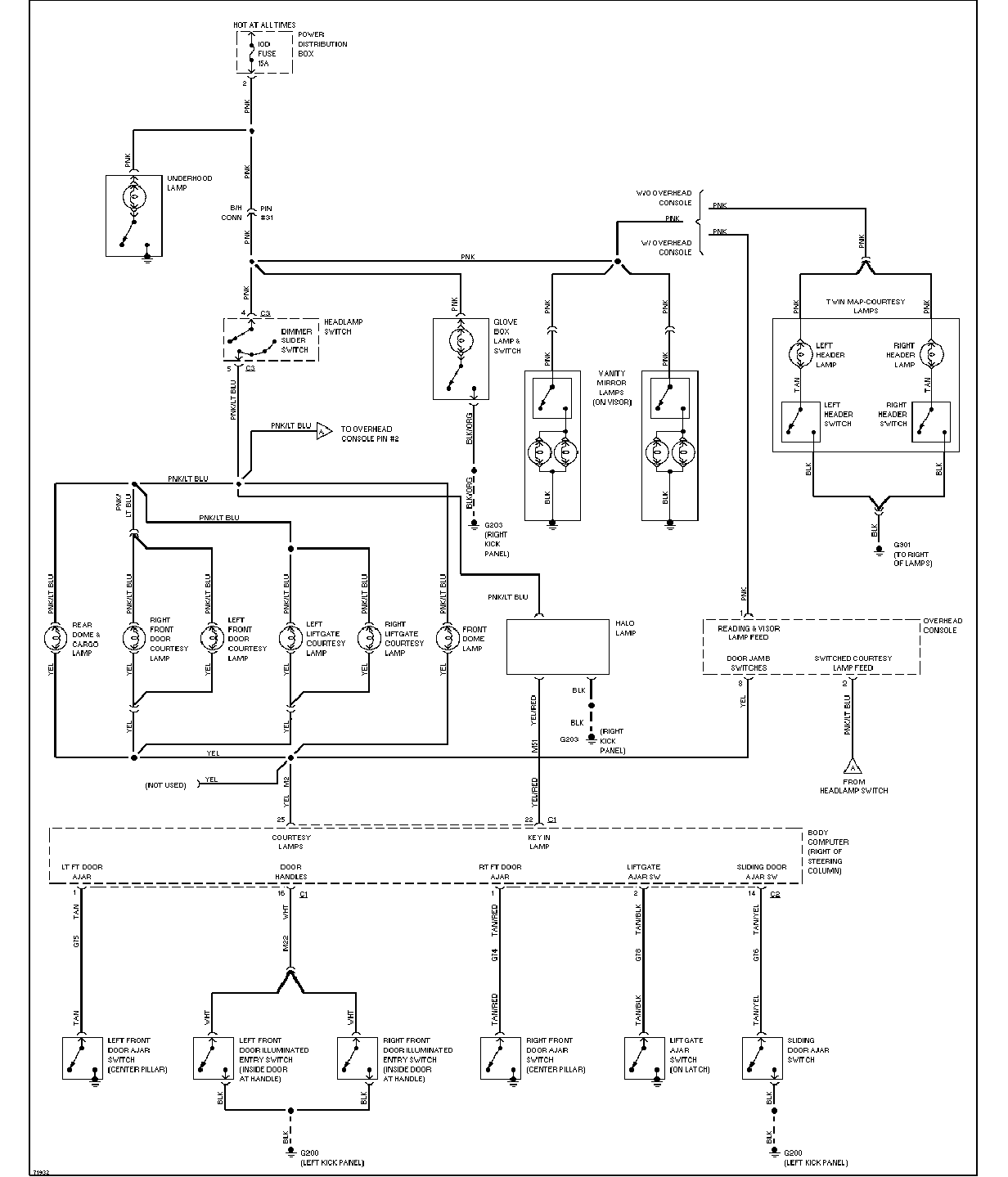

| 门控灯电路图 |

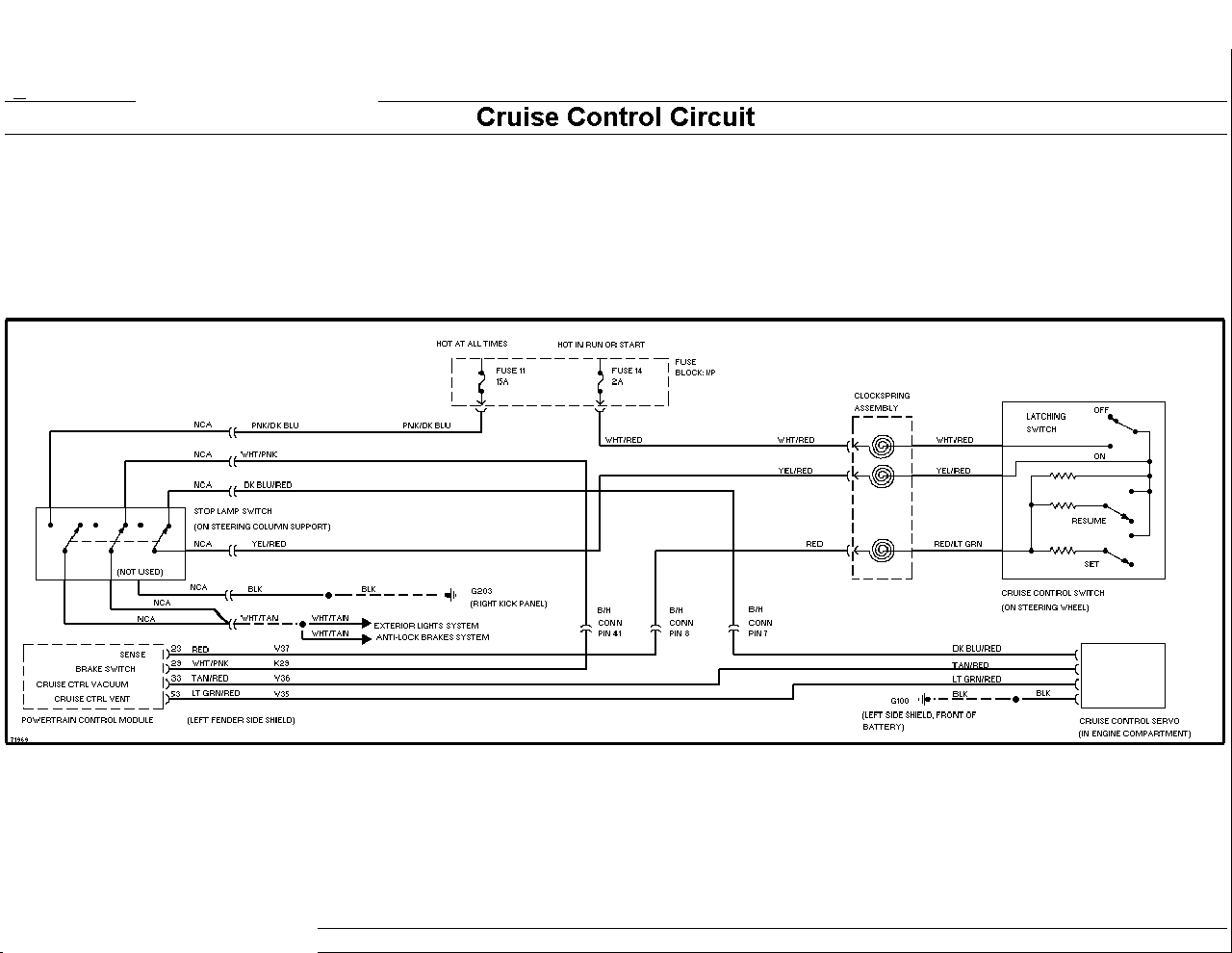

巡航控制电路图 |

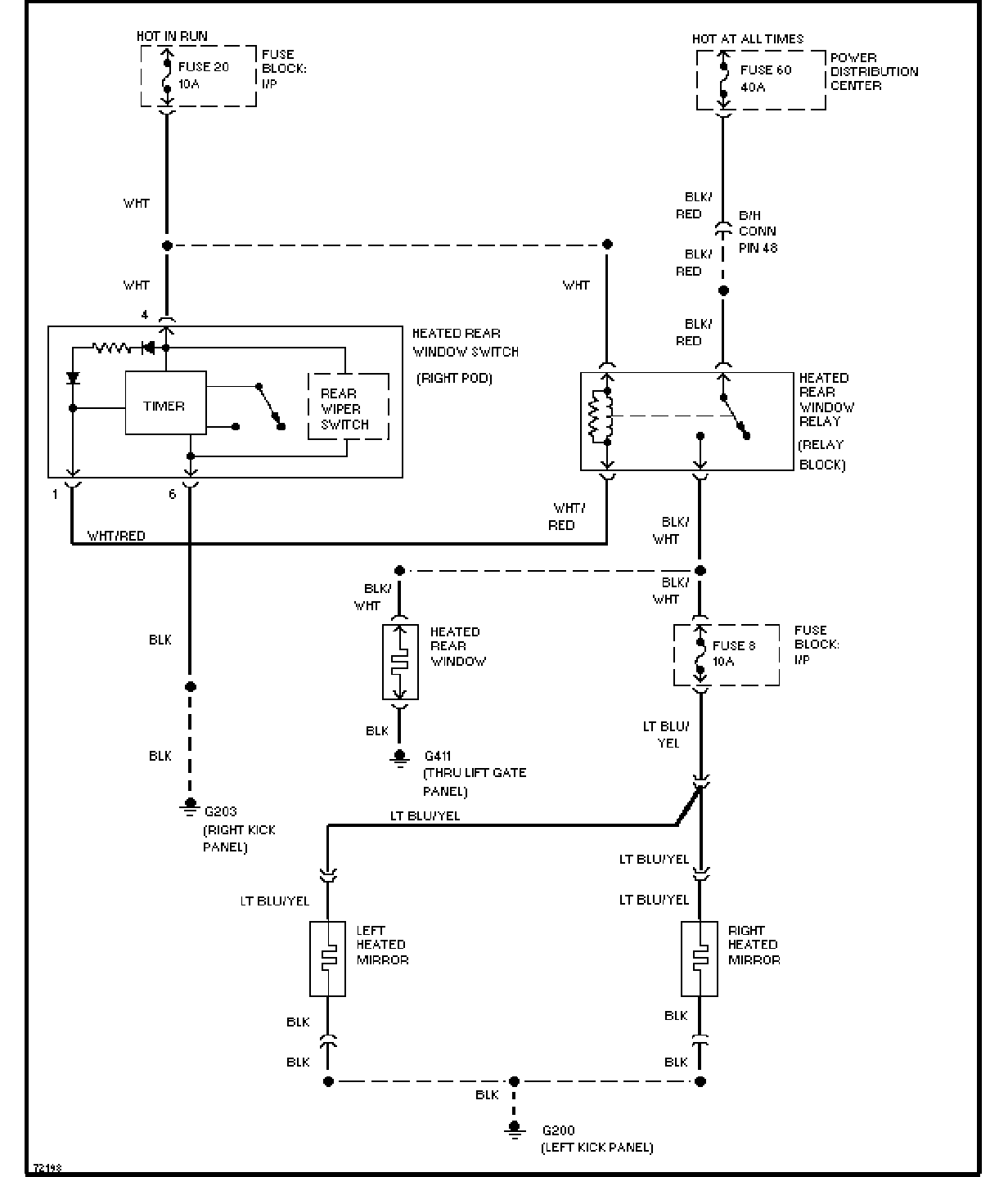

| 除雾器电路图 |

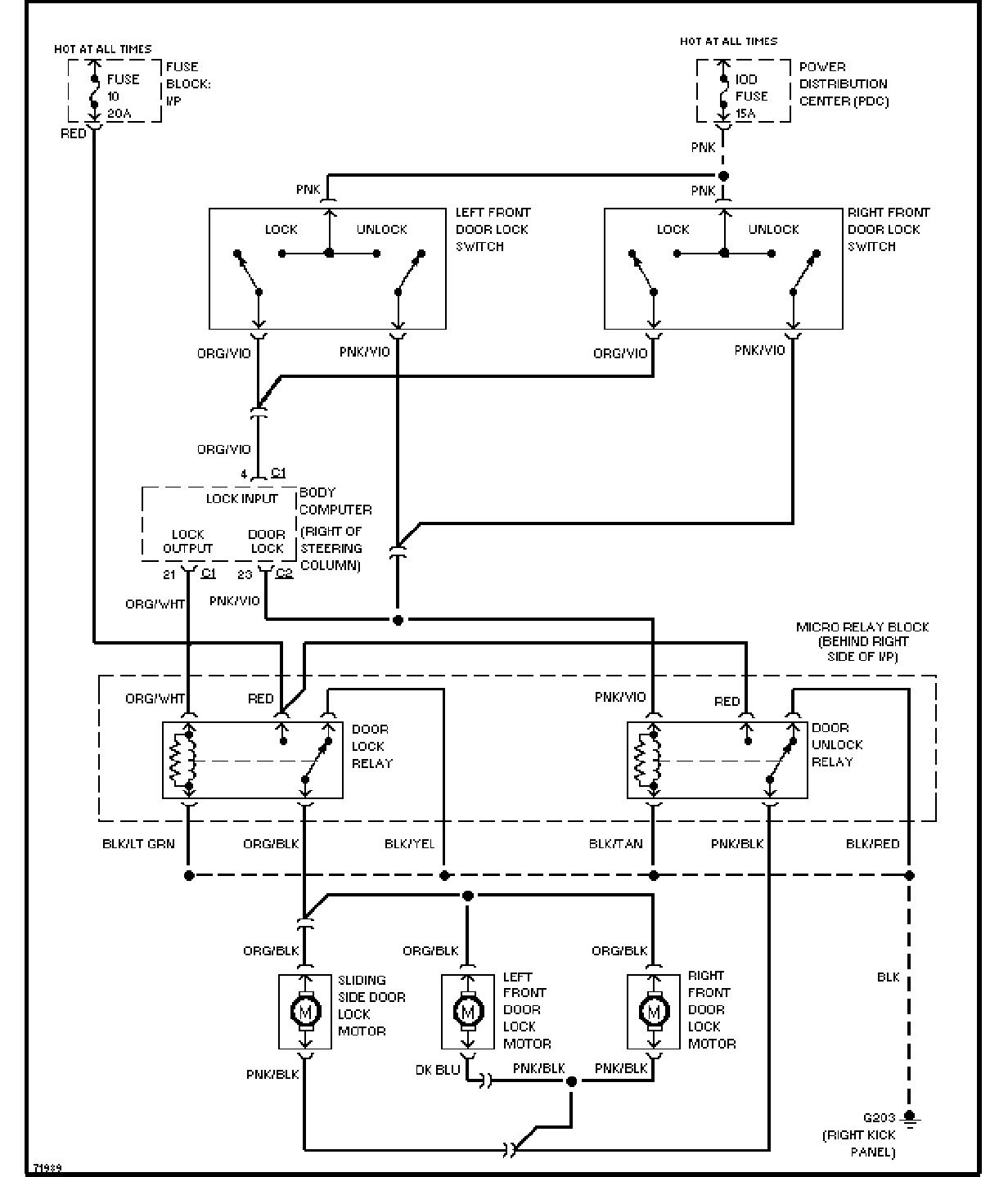

门锁电路图 |

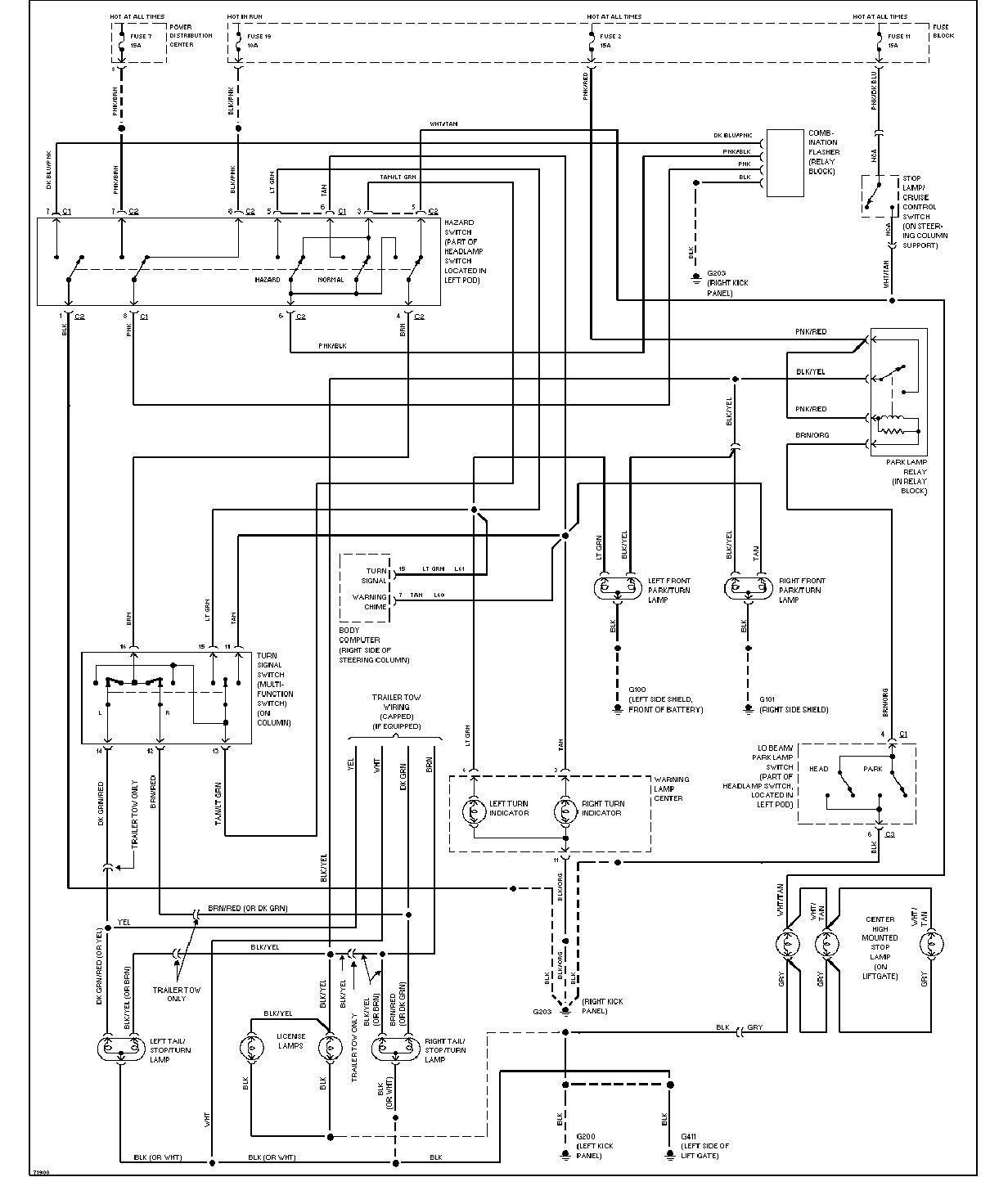

| 外部灯电路图 |

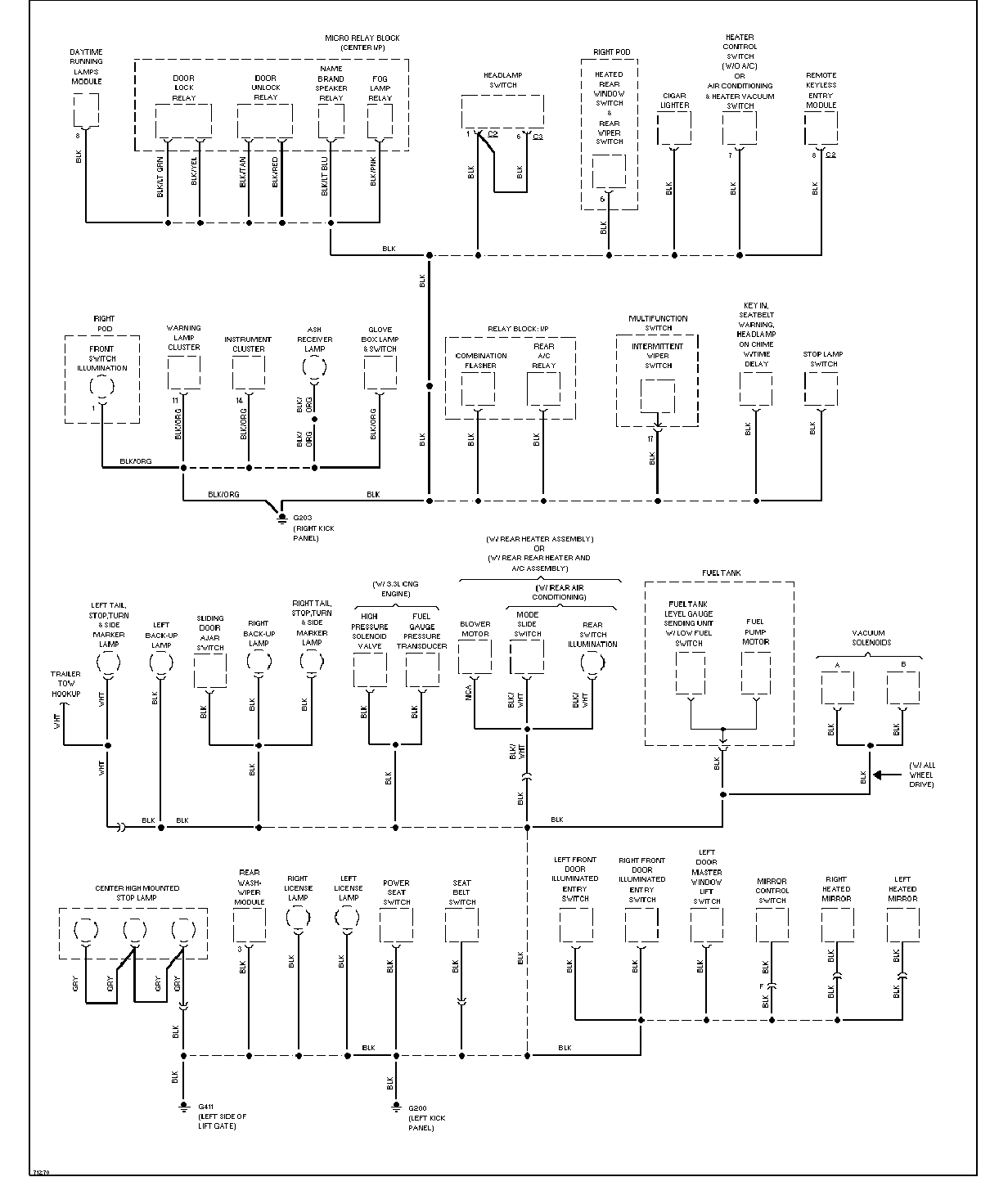

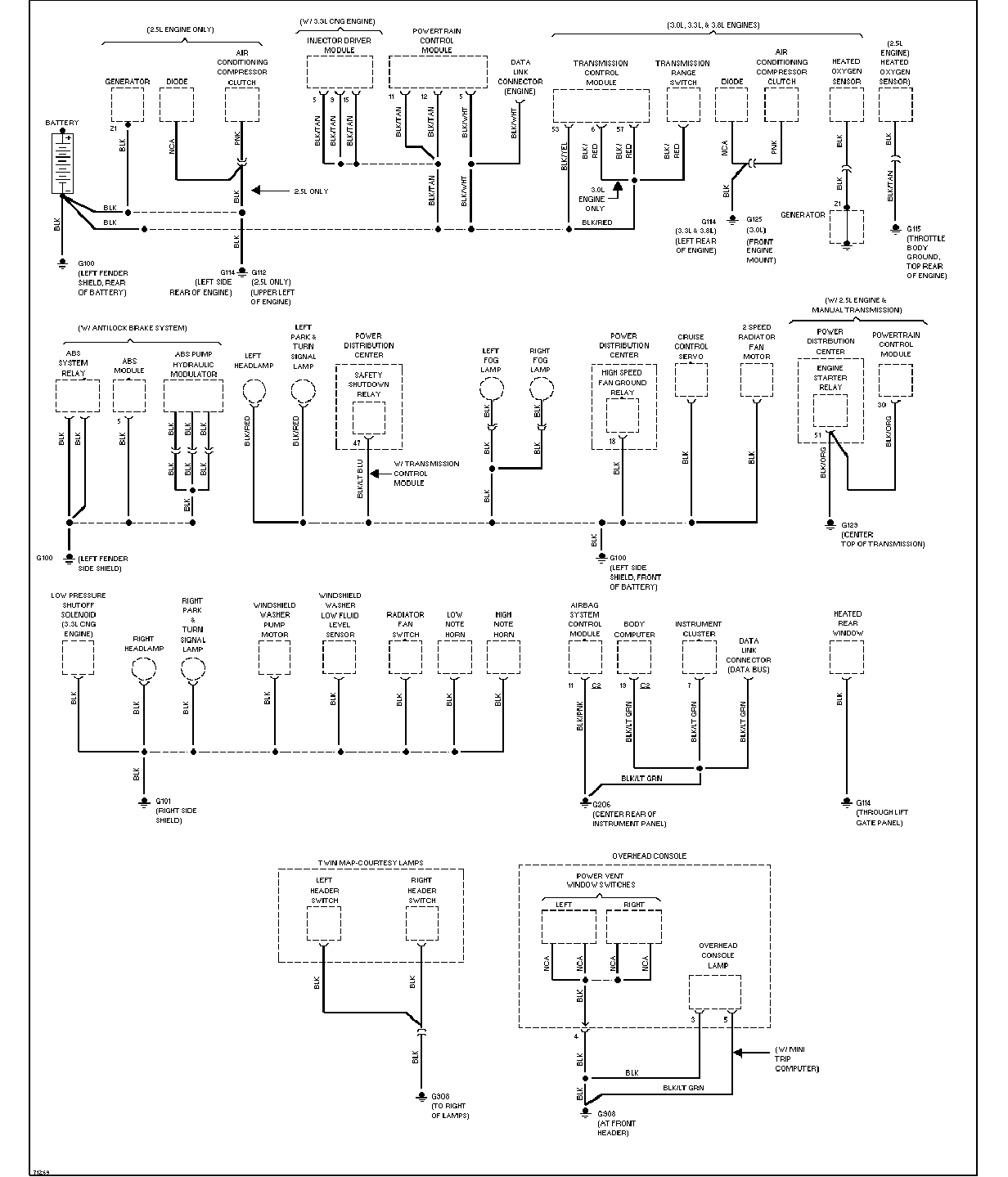

搭铁分配电路图 1 2 |

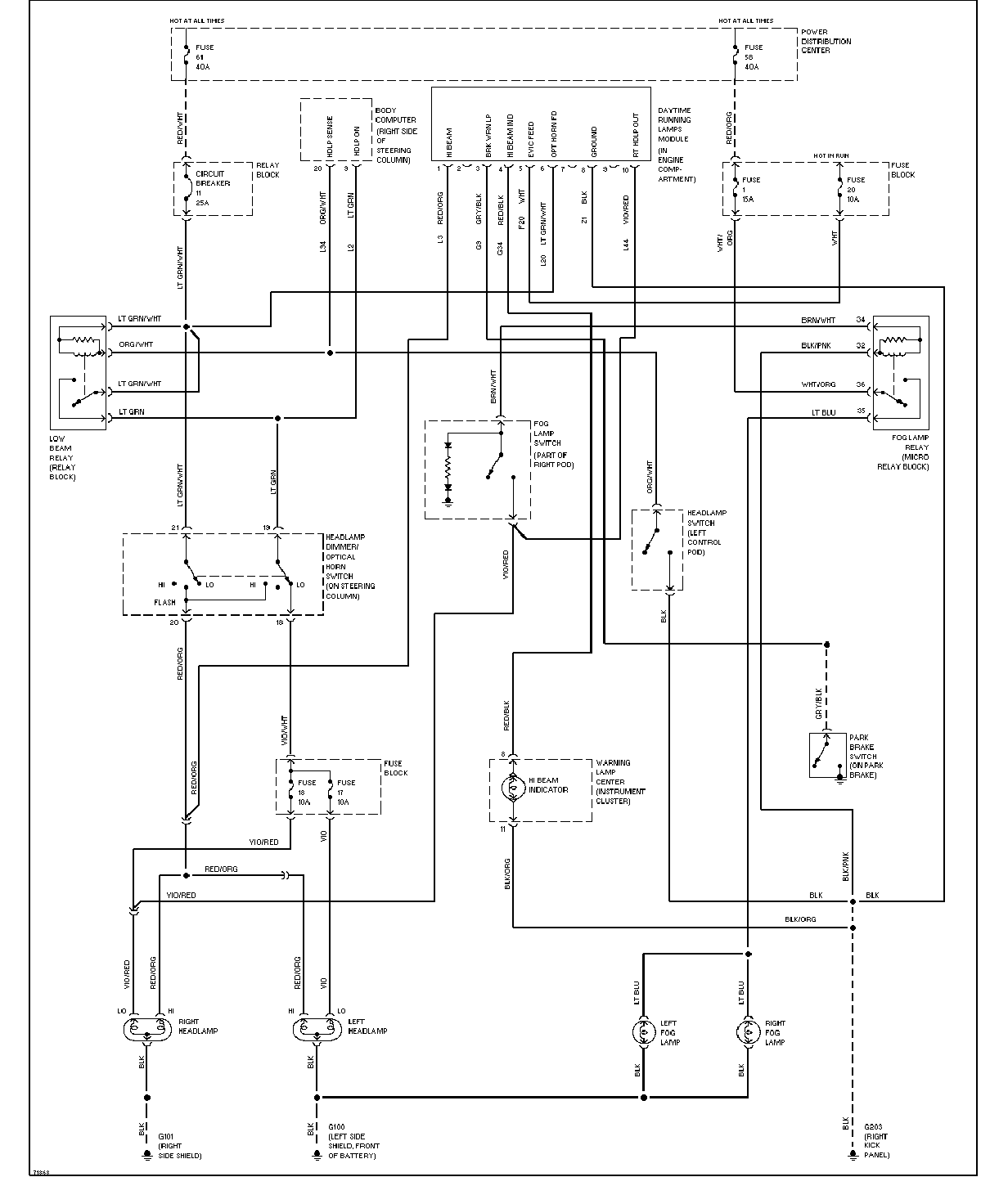

| 大灯及雾灯电路图(带DRL) |

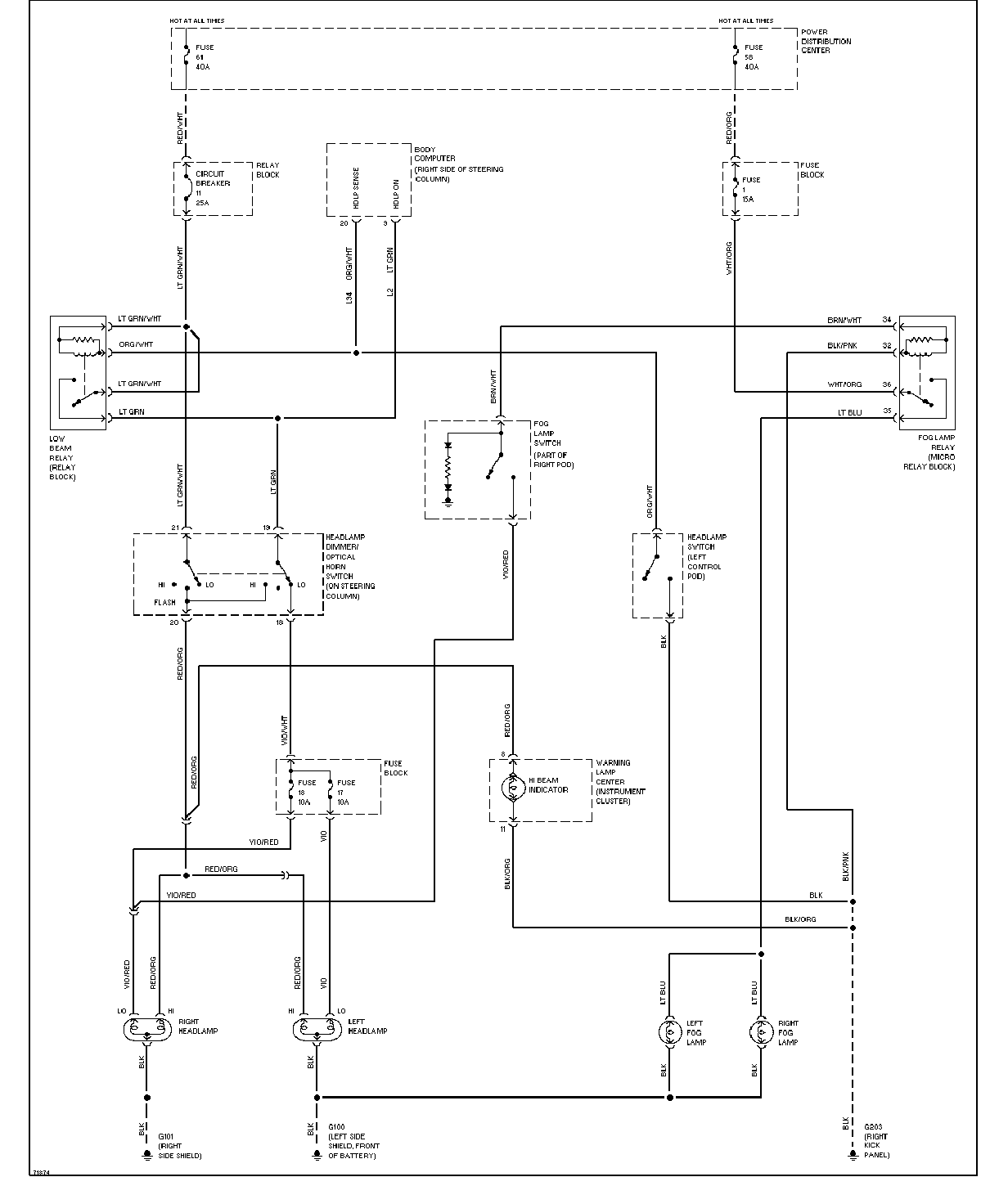

大灯及雾灯电路图(无DRL) |

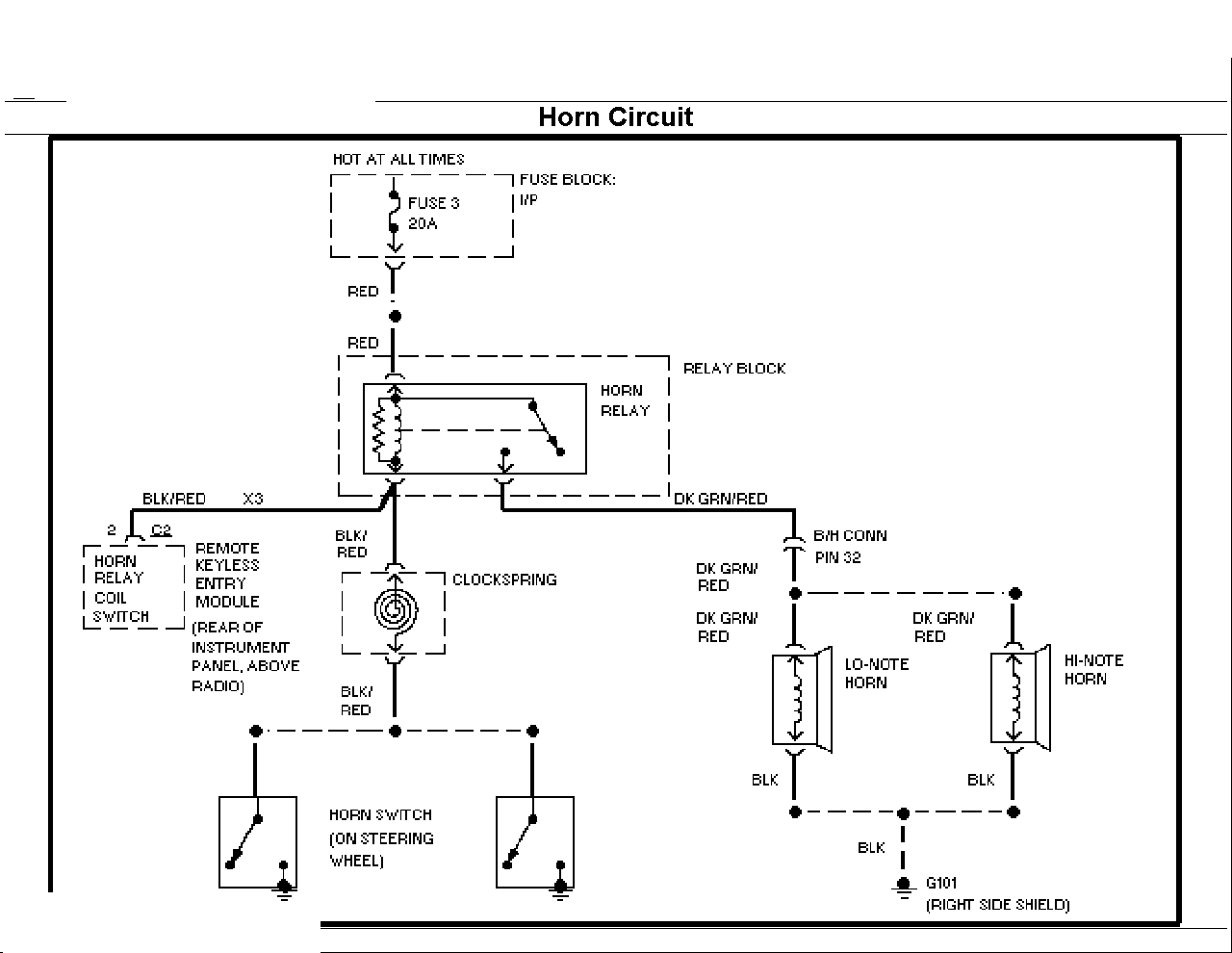

| 喇叭电路图 |

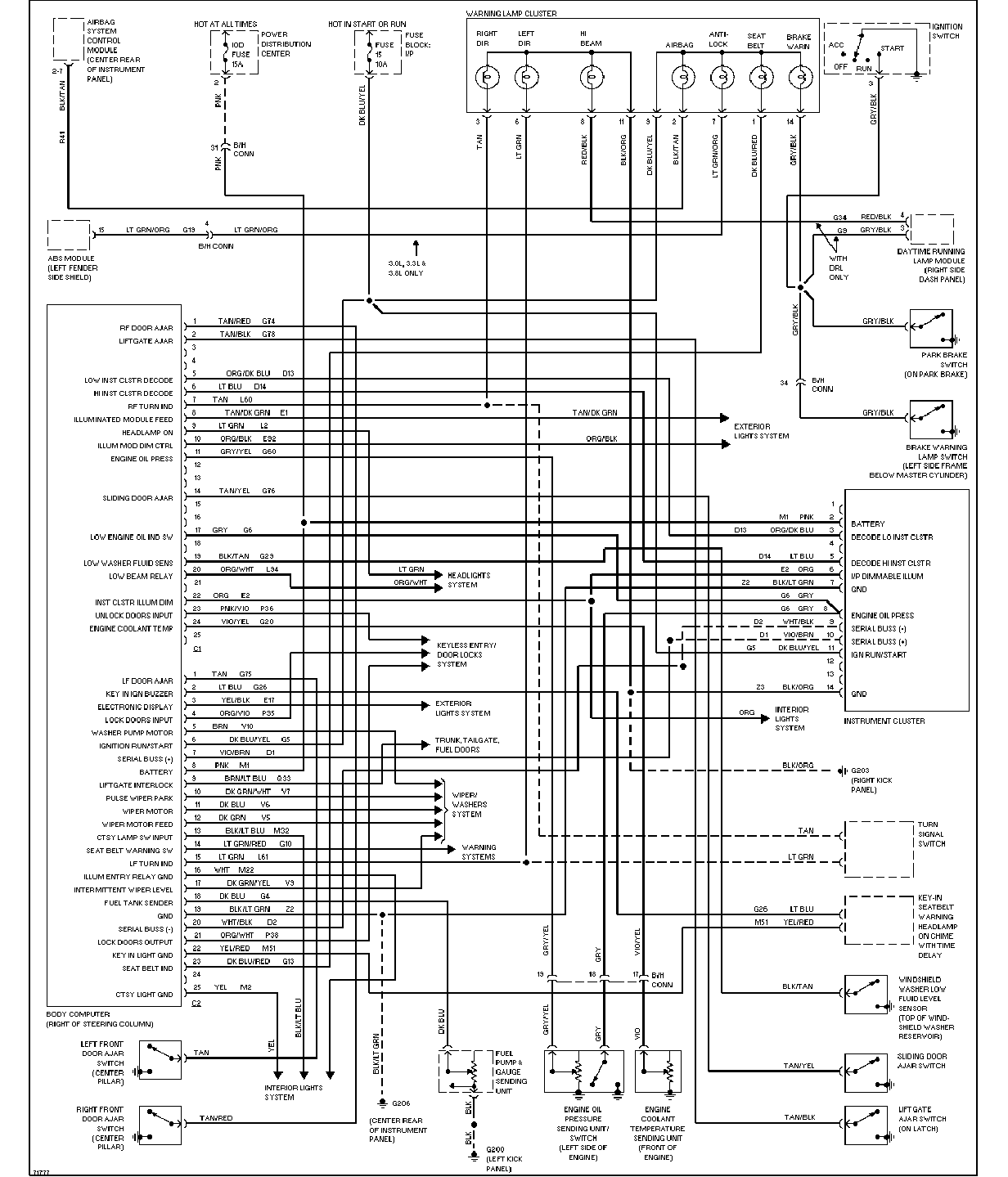

仪表板电路图 |

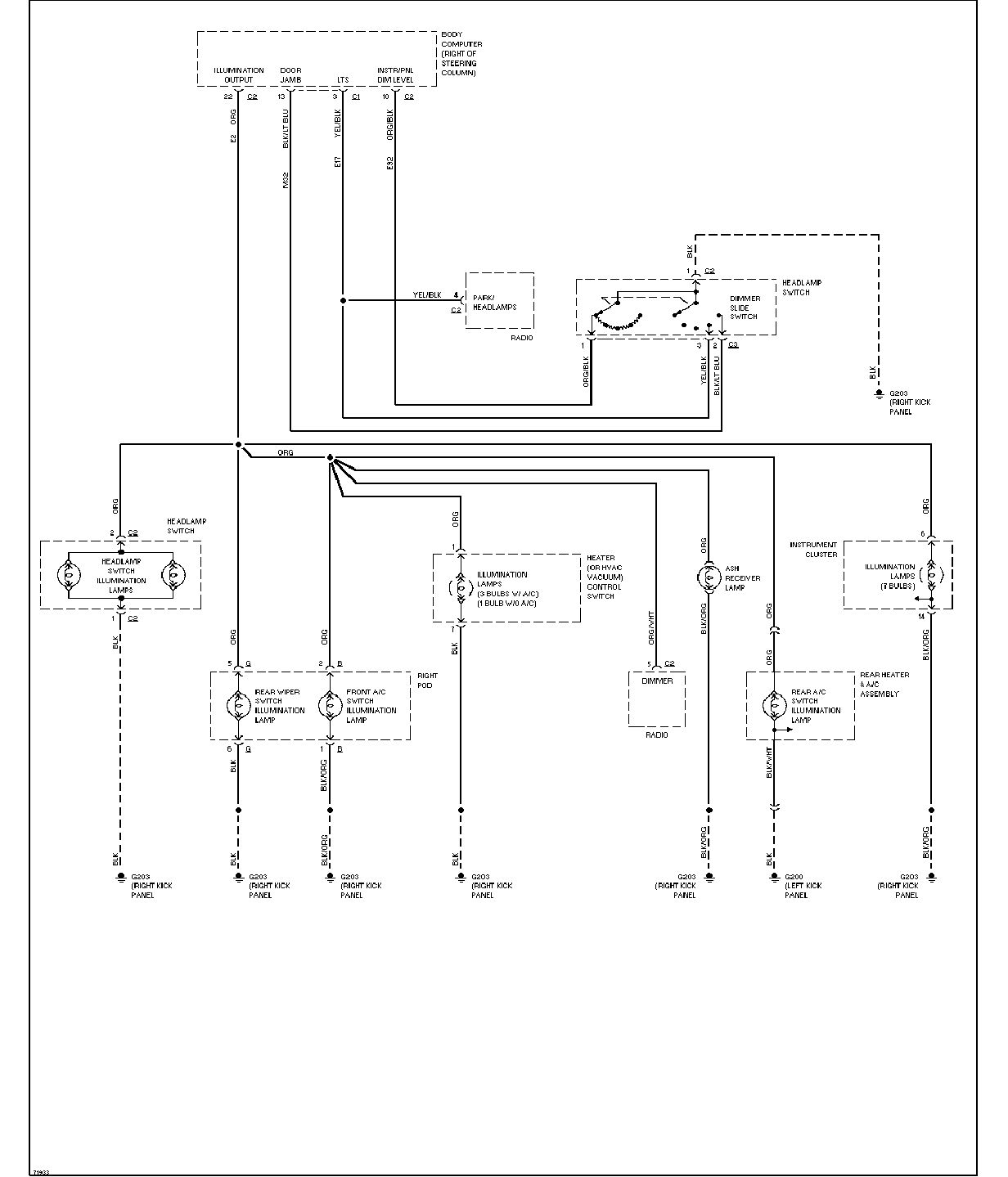

| 仪表板照明电路图 |

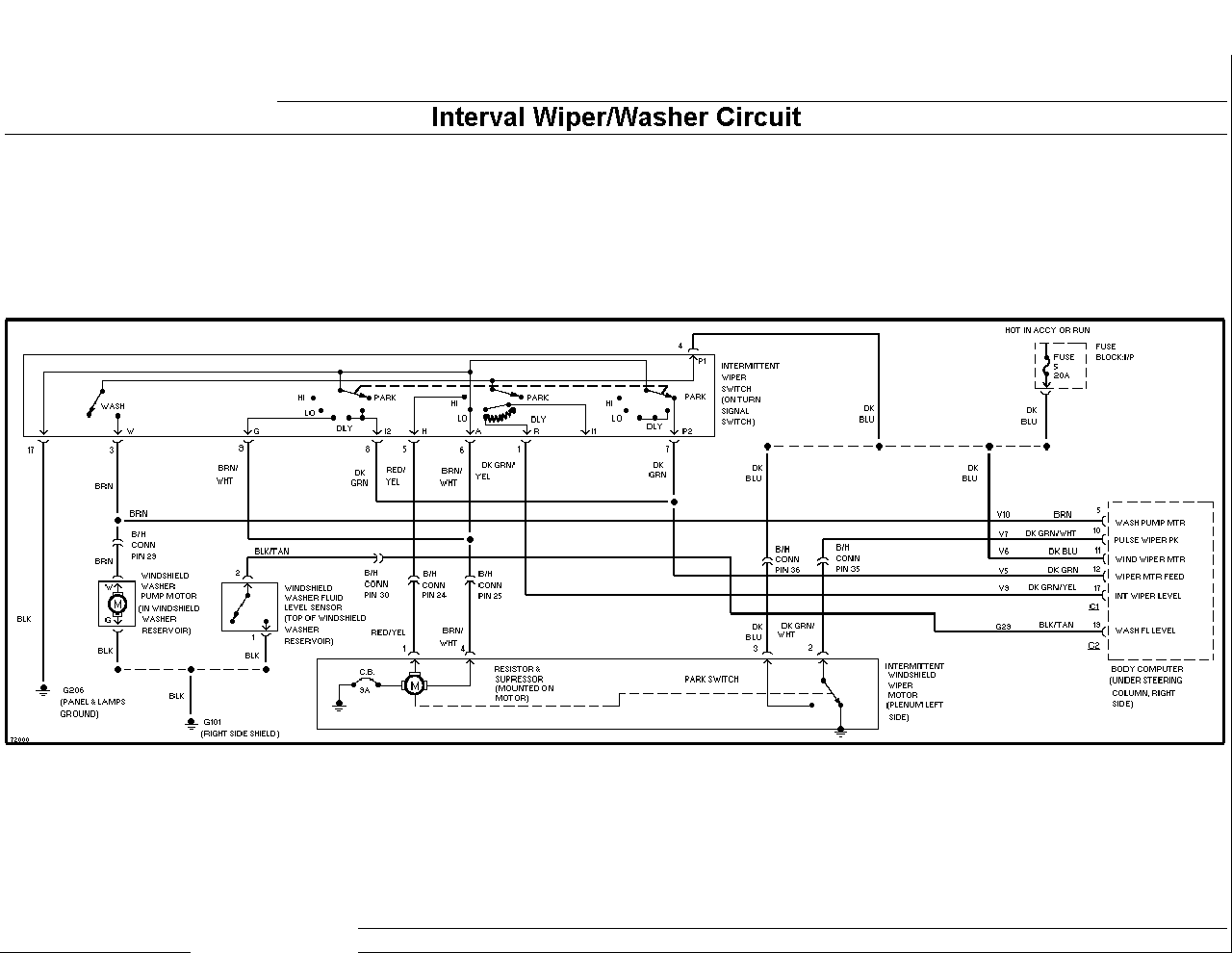

间歇式雨刮清洗器电路图 |

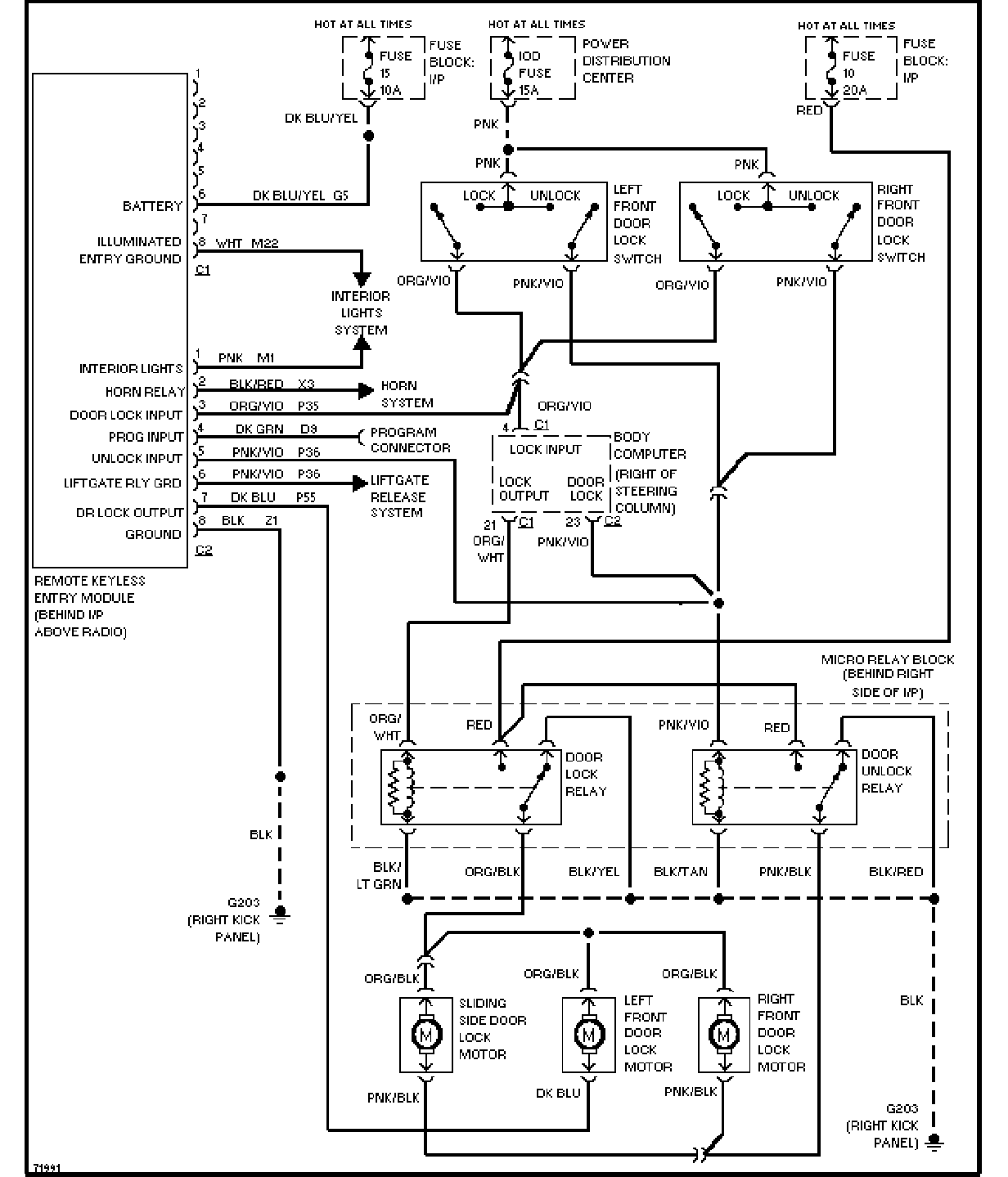

| 遥控门锁电路图 |

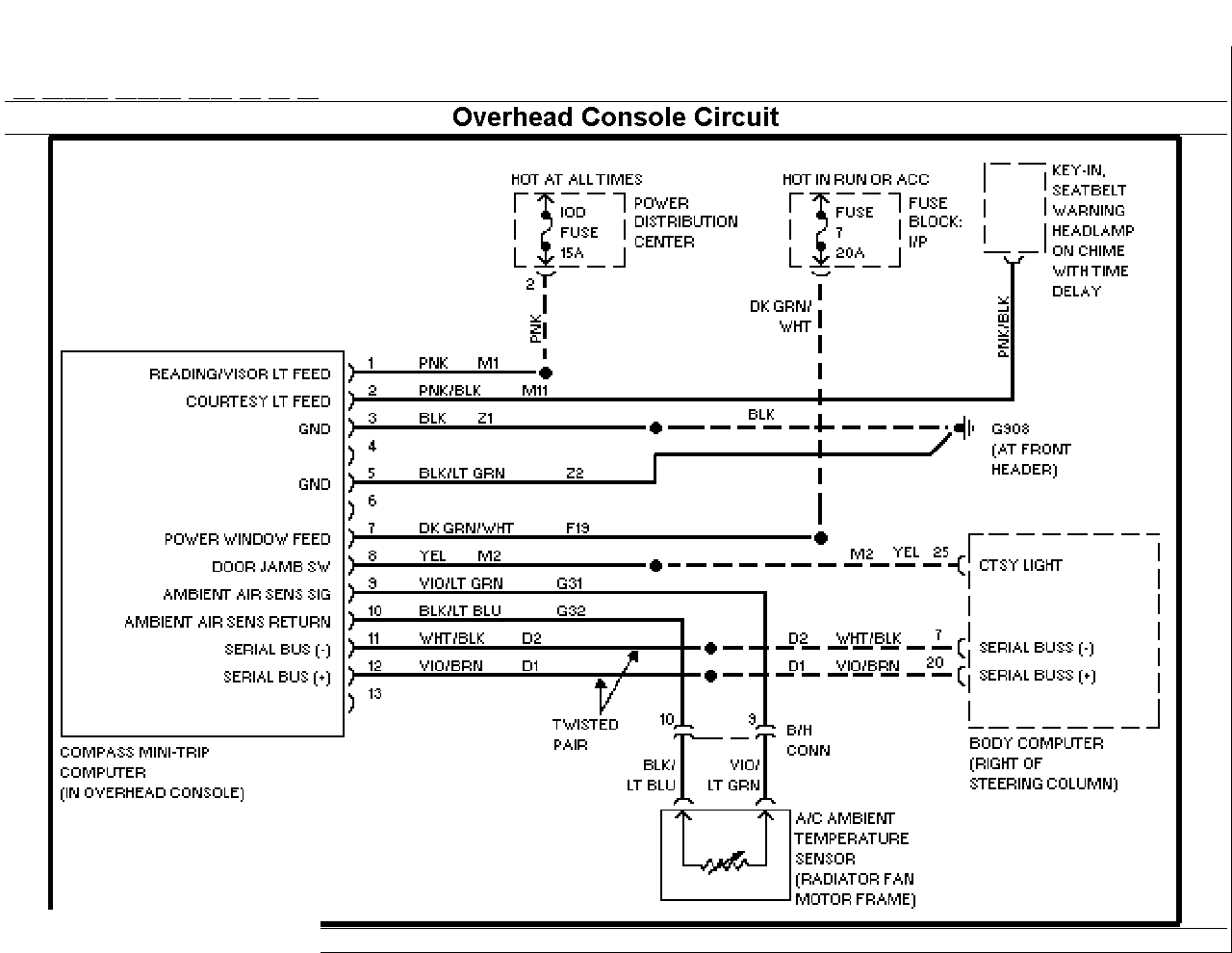

顶部控制台电路图 |

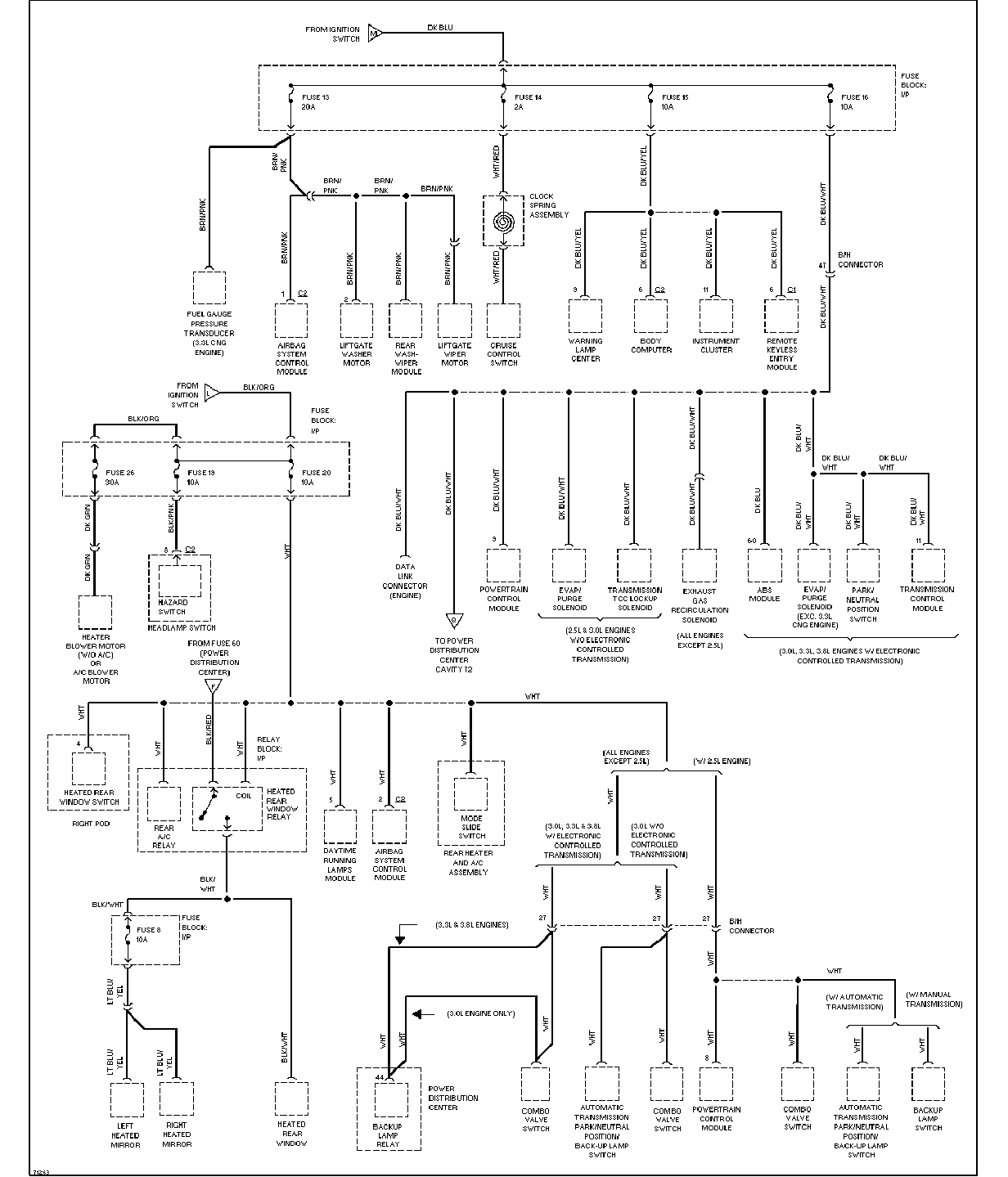

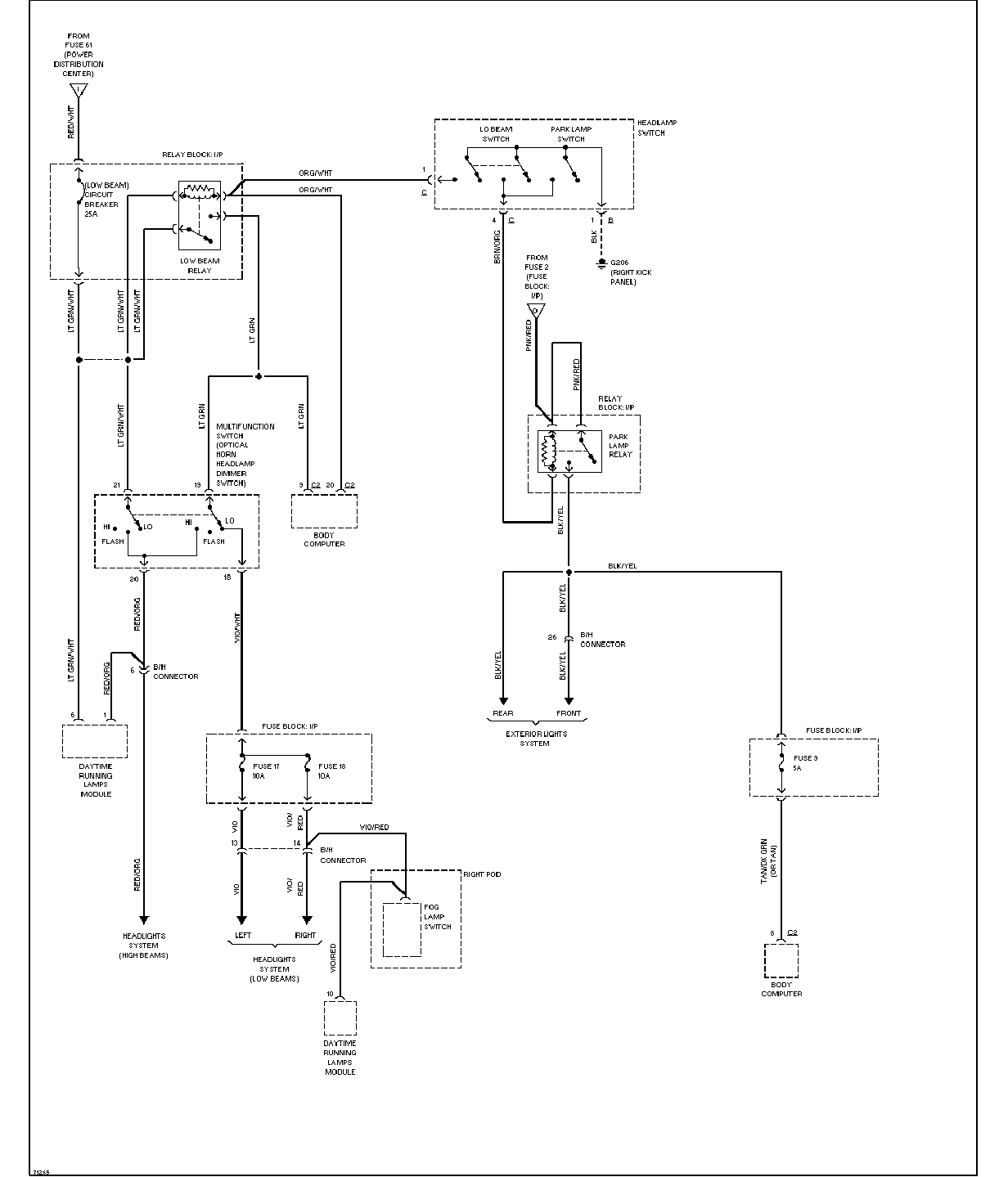

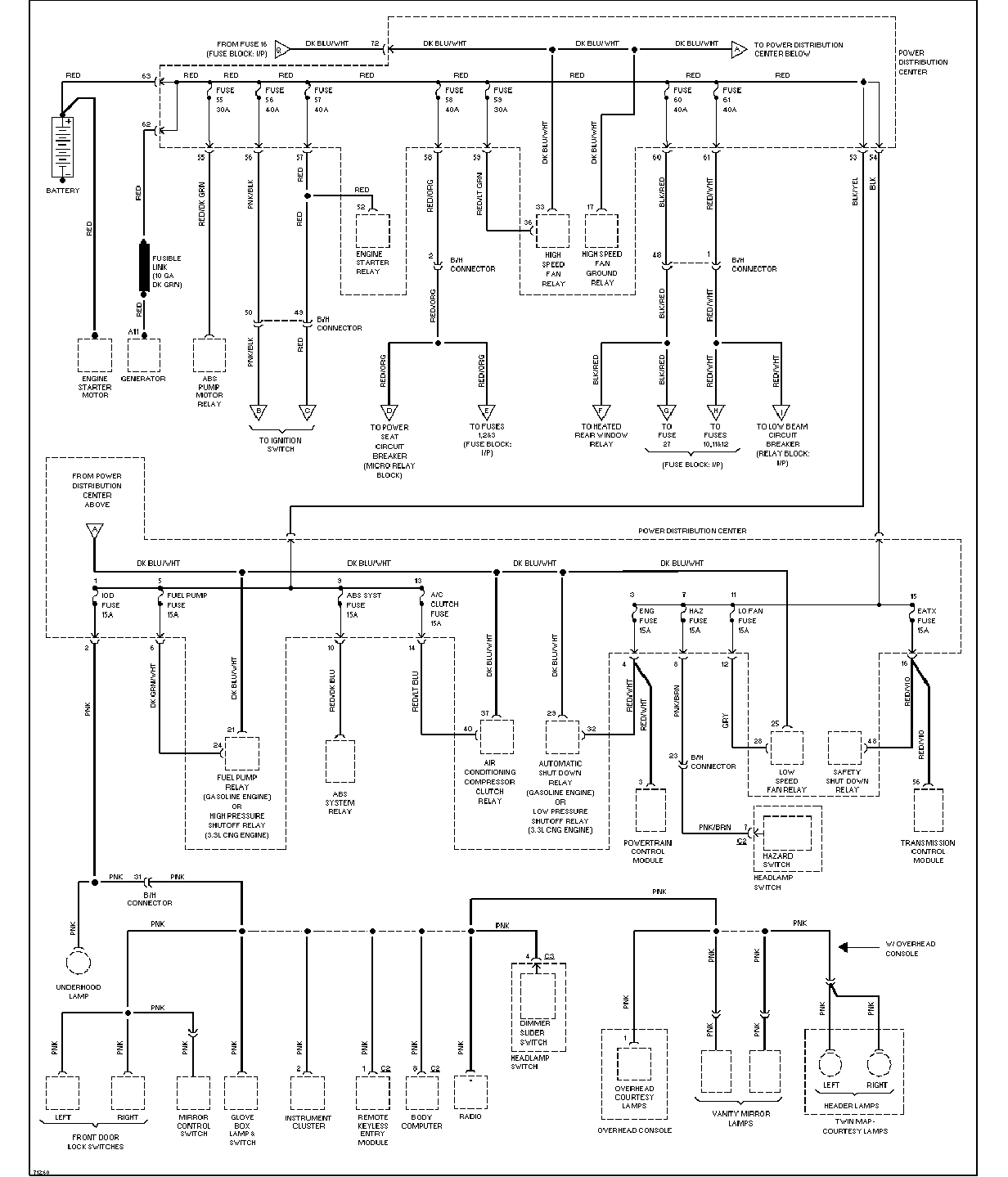

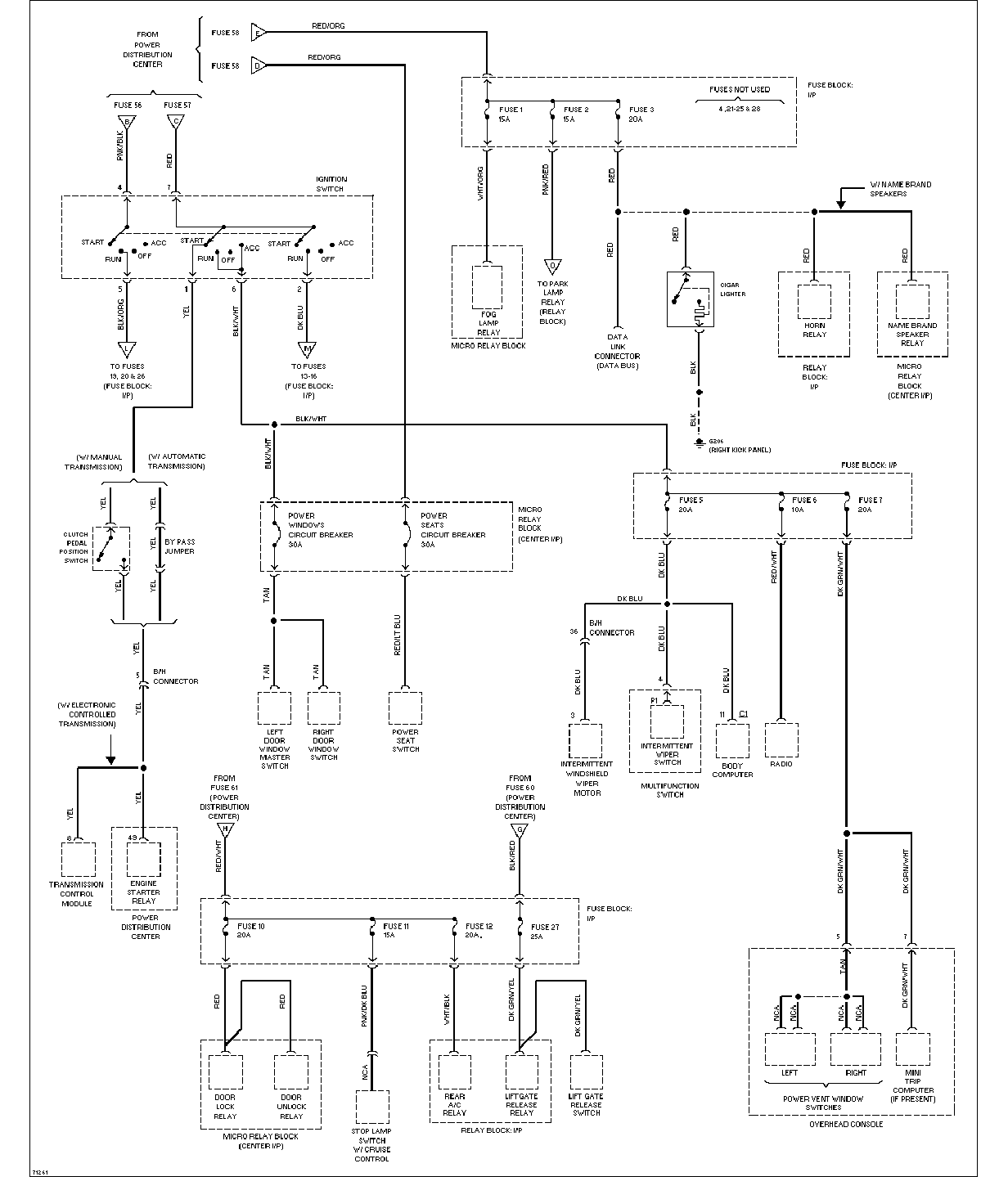

| 电源电路图 1 2 3 4 |

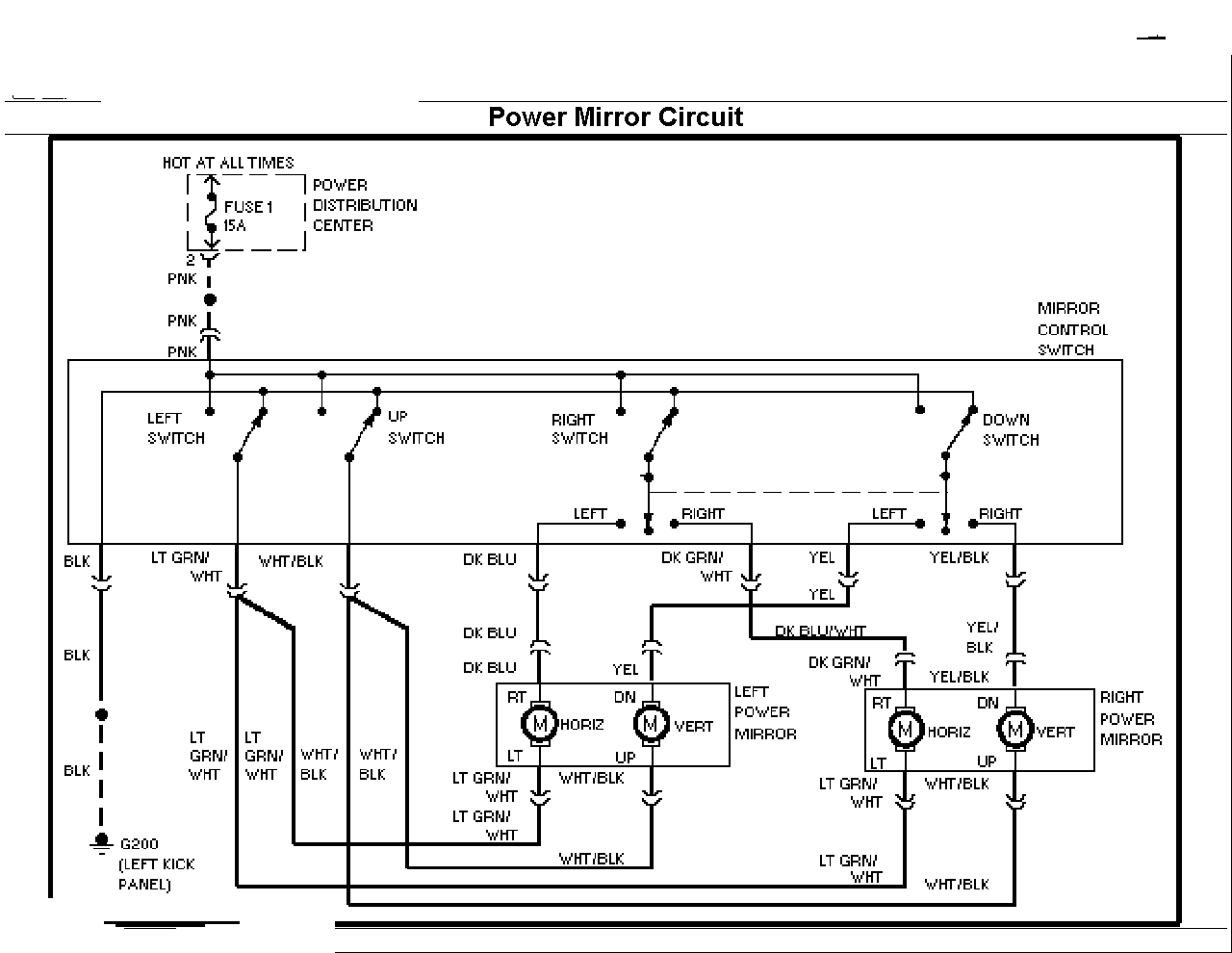

电动后视镜电路图 |

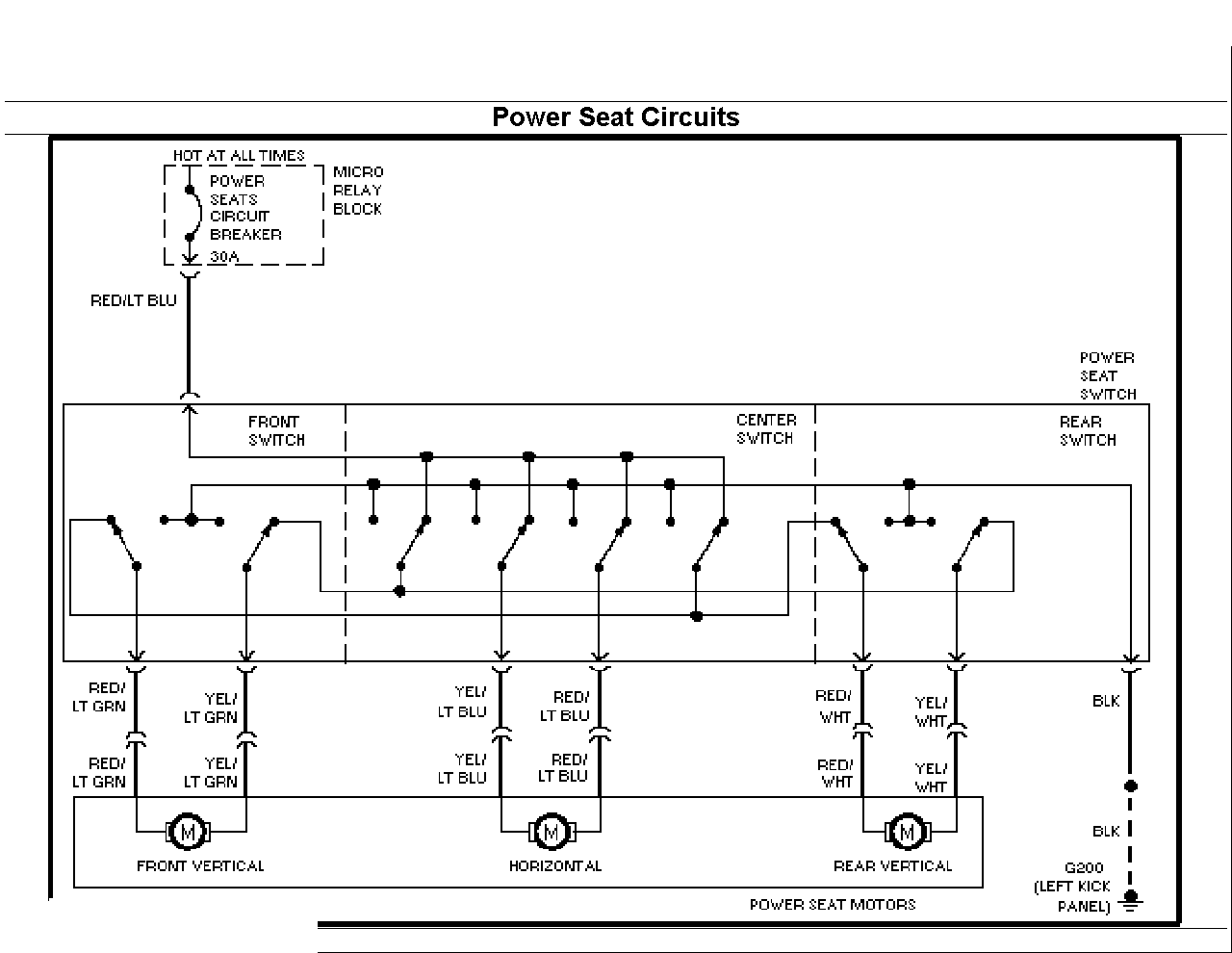

| 电动座椅电路图 |

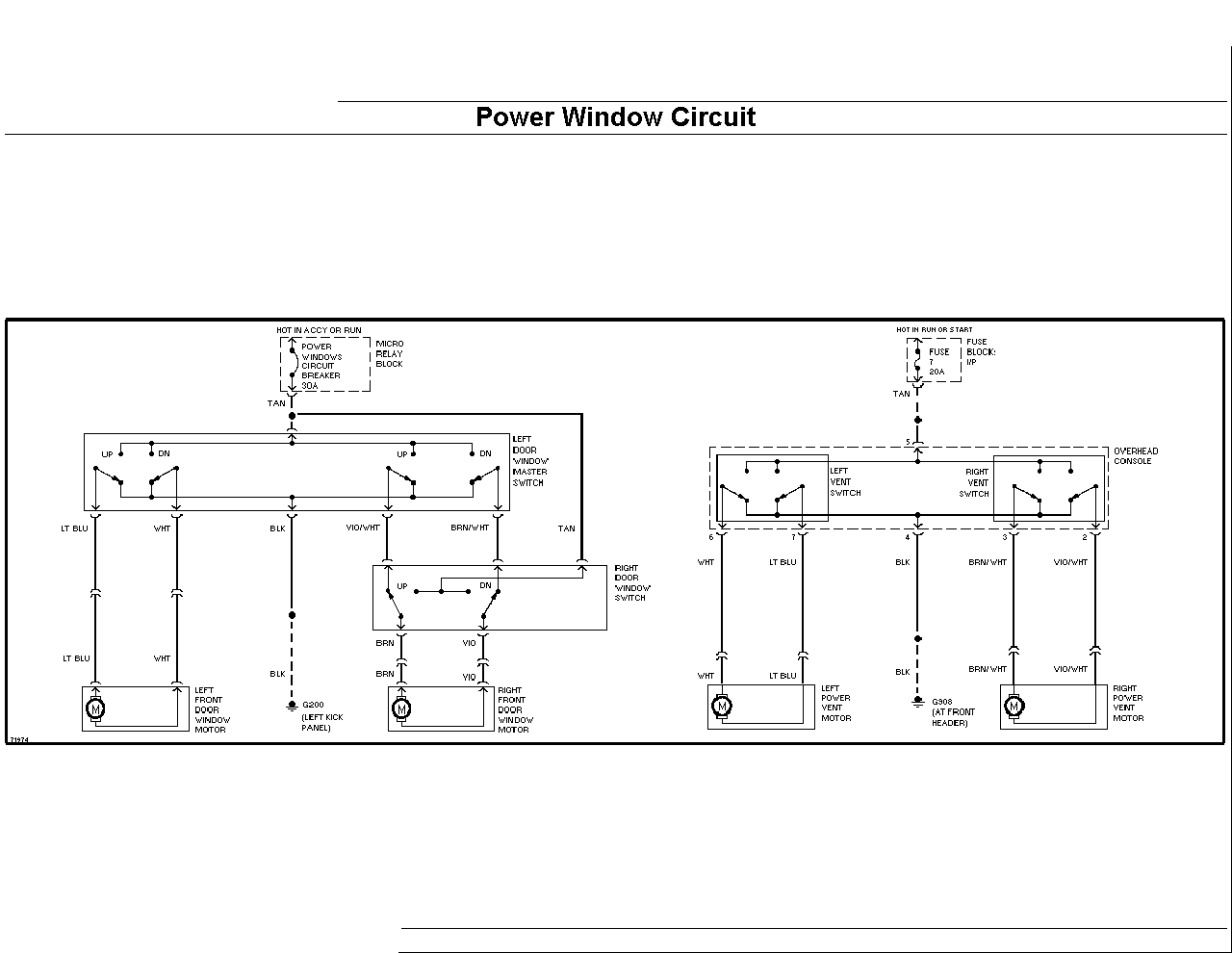

电动车窗电路图 |

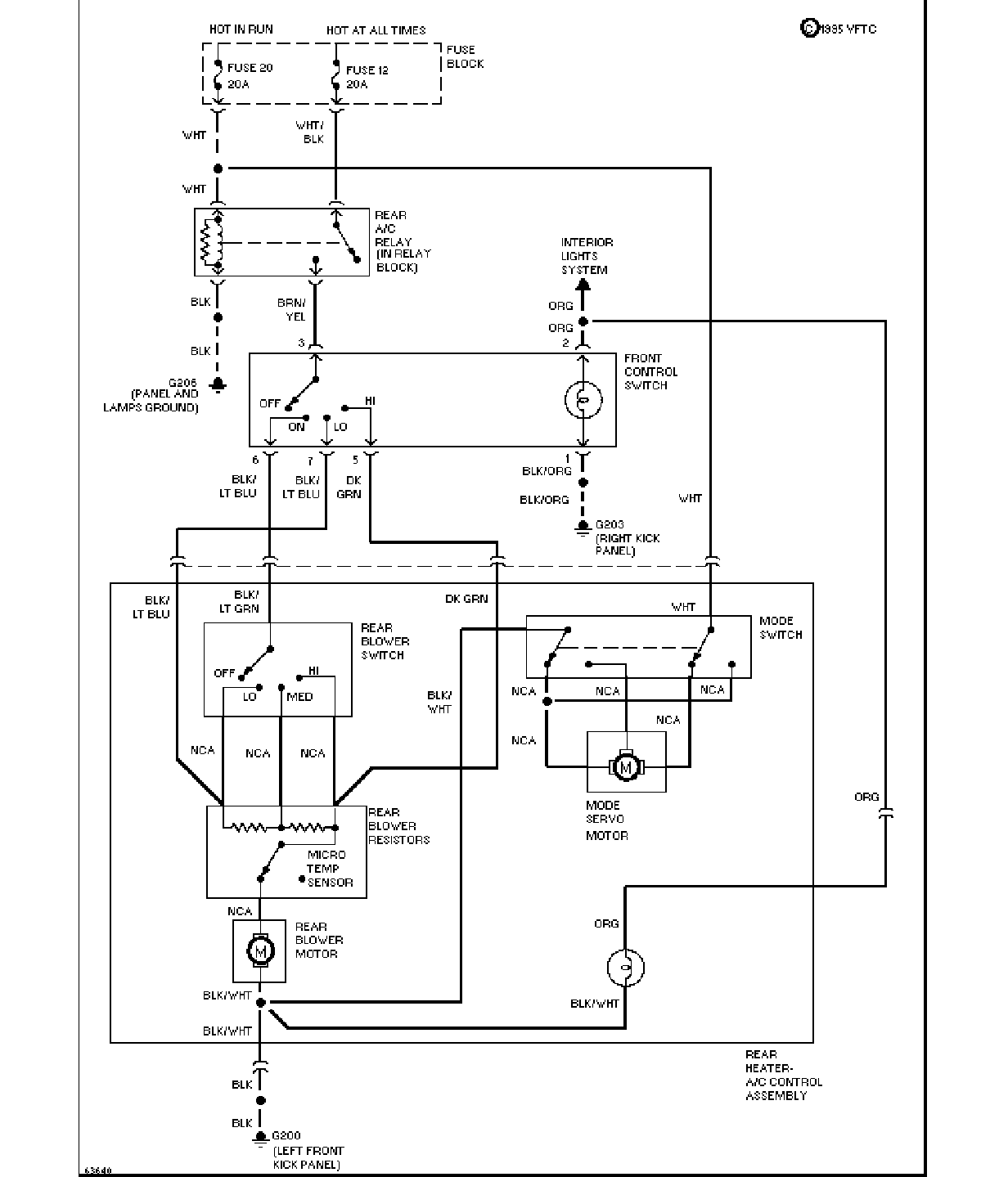

| 后空调电路图 |

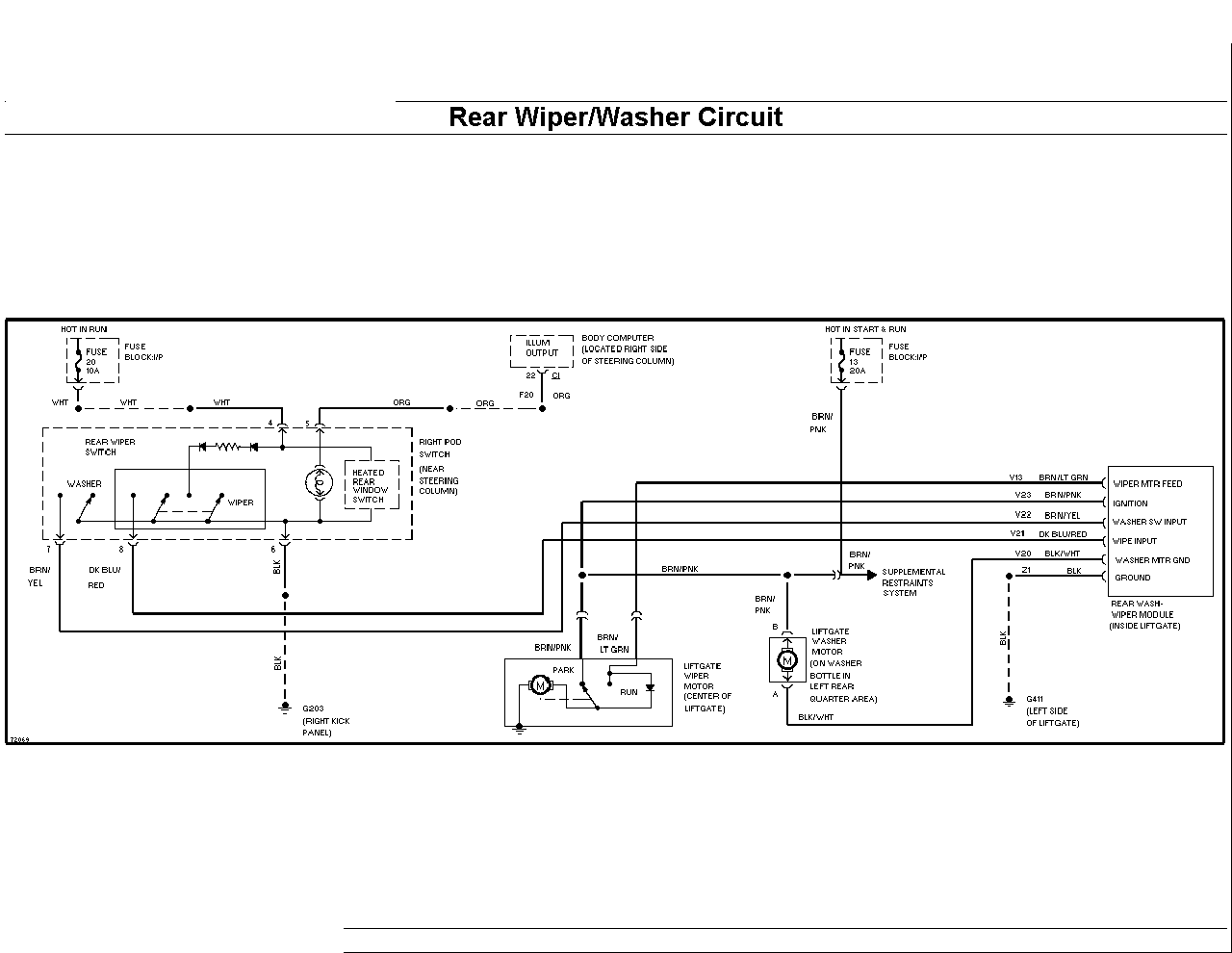

后雨刮清洗器电路图 |

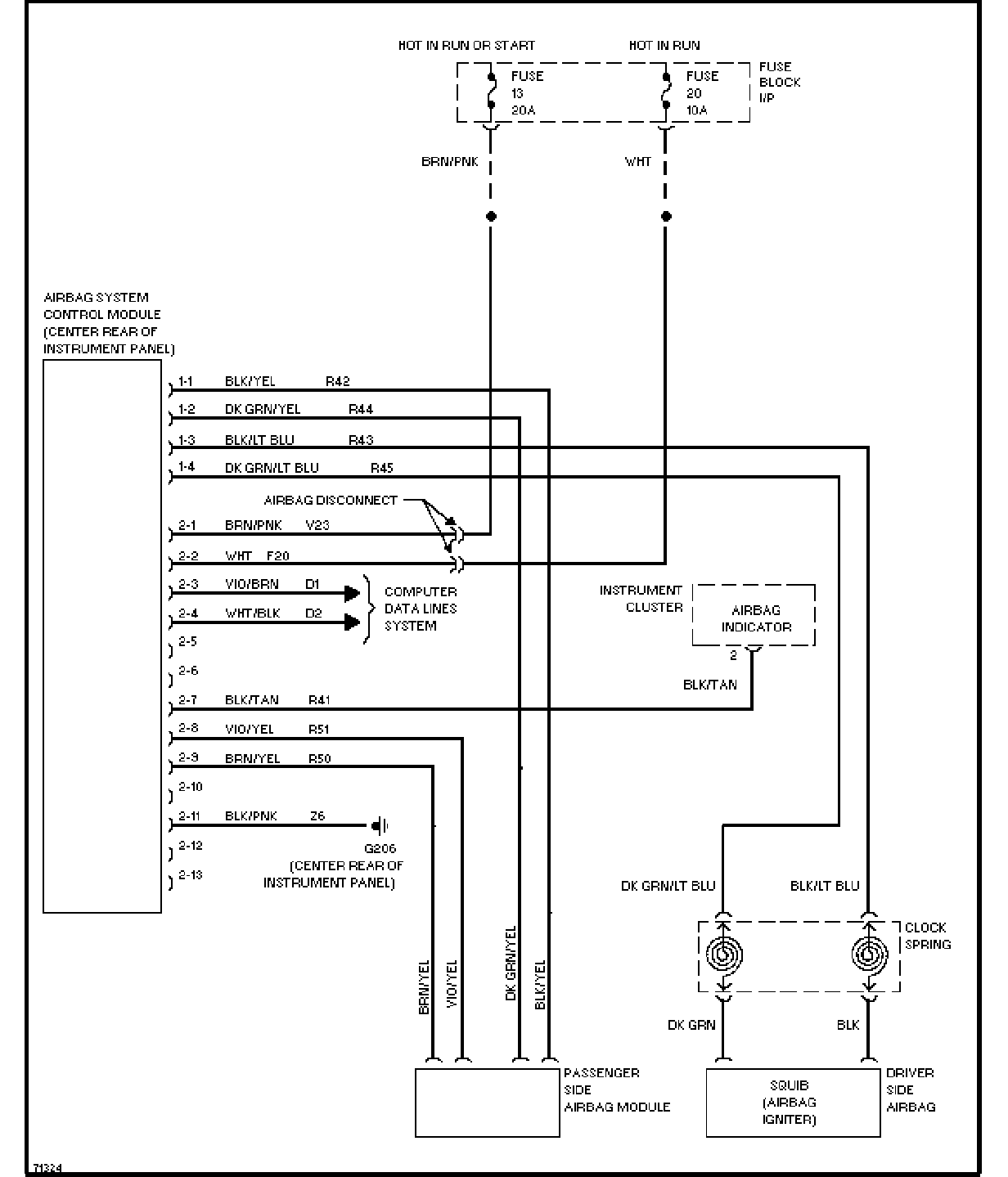

| 安全气囊电路图 |

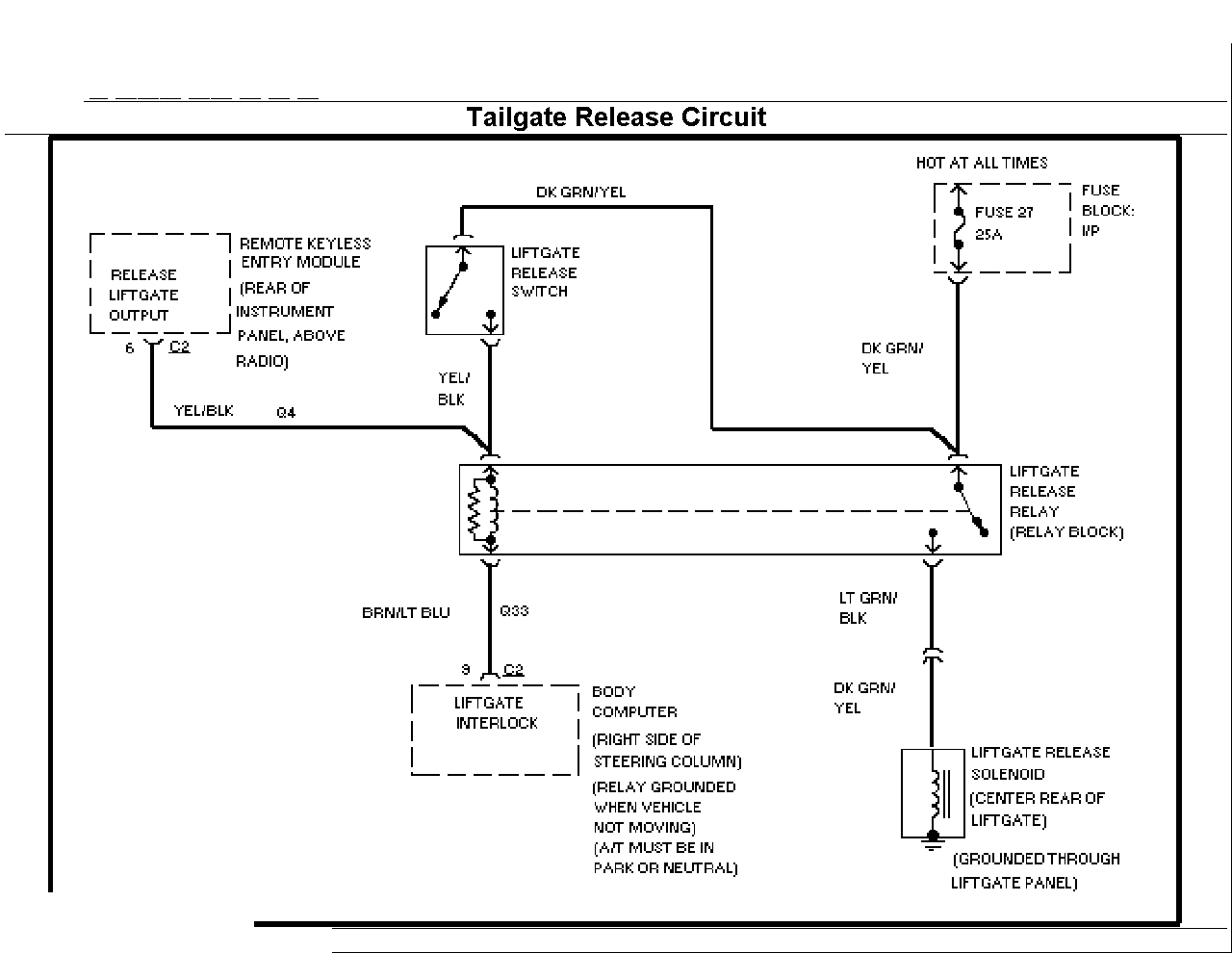

后门开启电路图 |

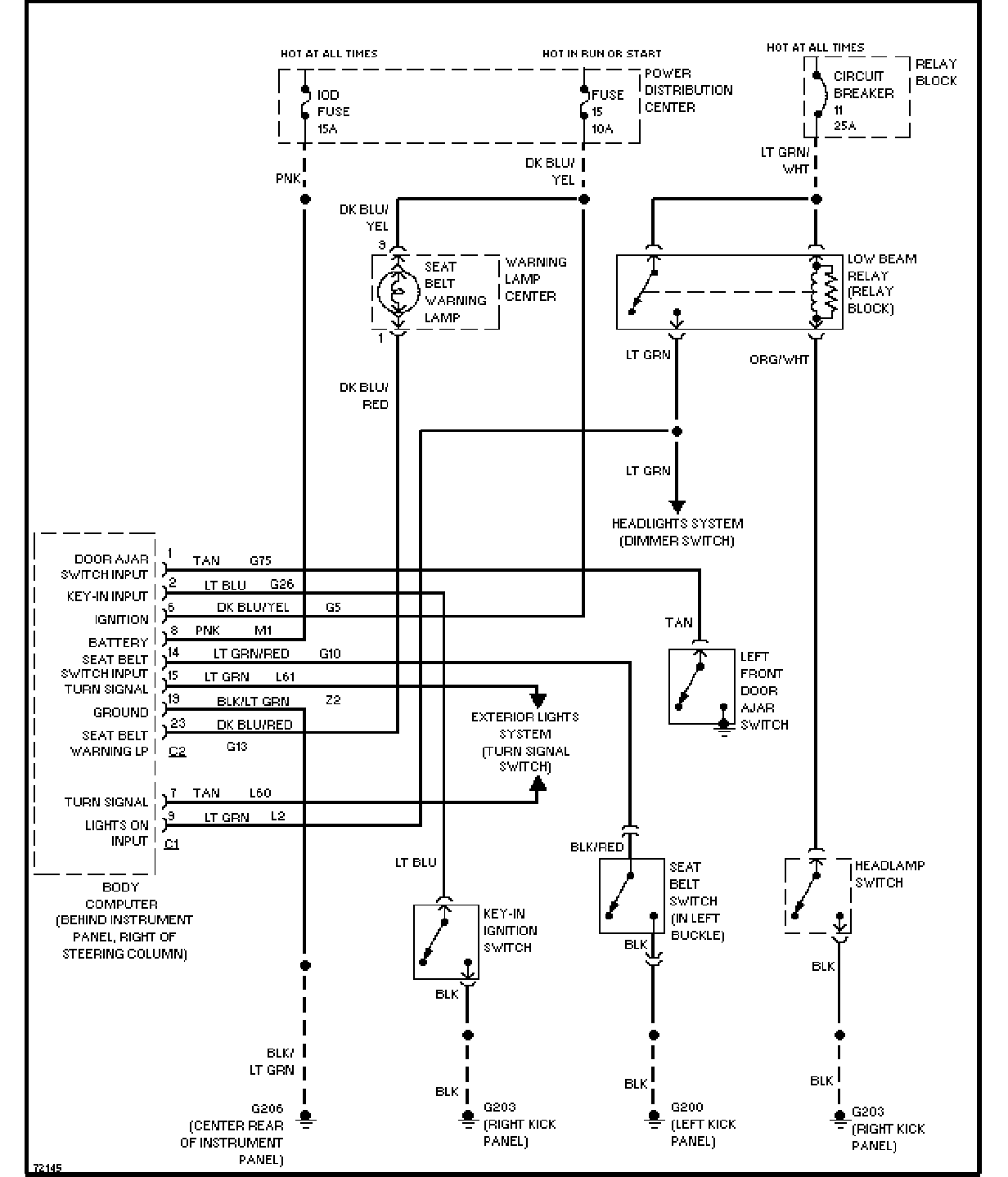

| 报警系统电路图 |
