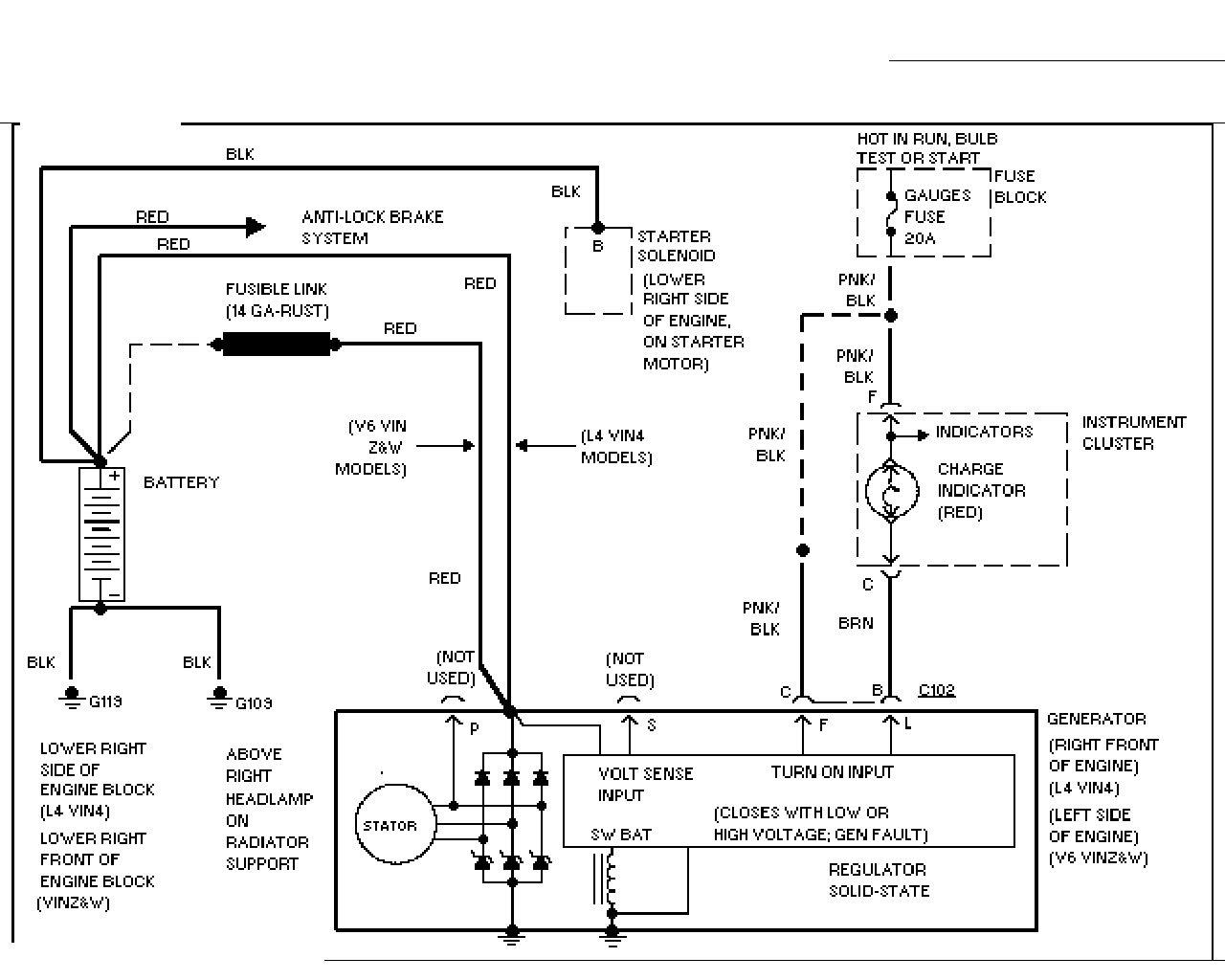

 充电系电路图（2.2L,VIN,4) |
 巡航控制电路图（2.2L,VIN,4) |

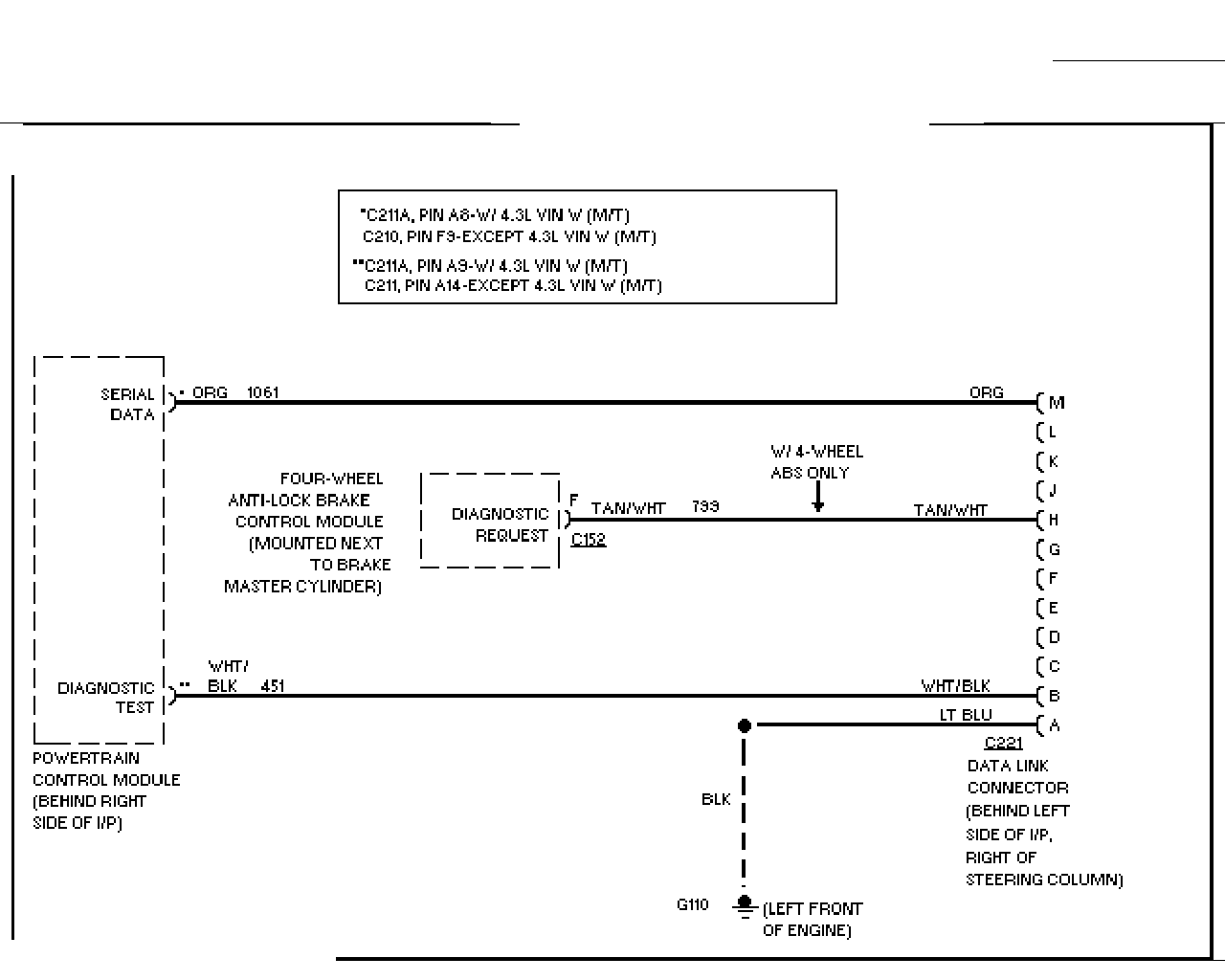

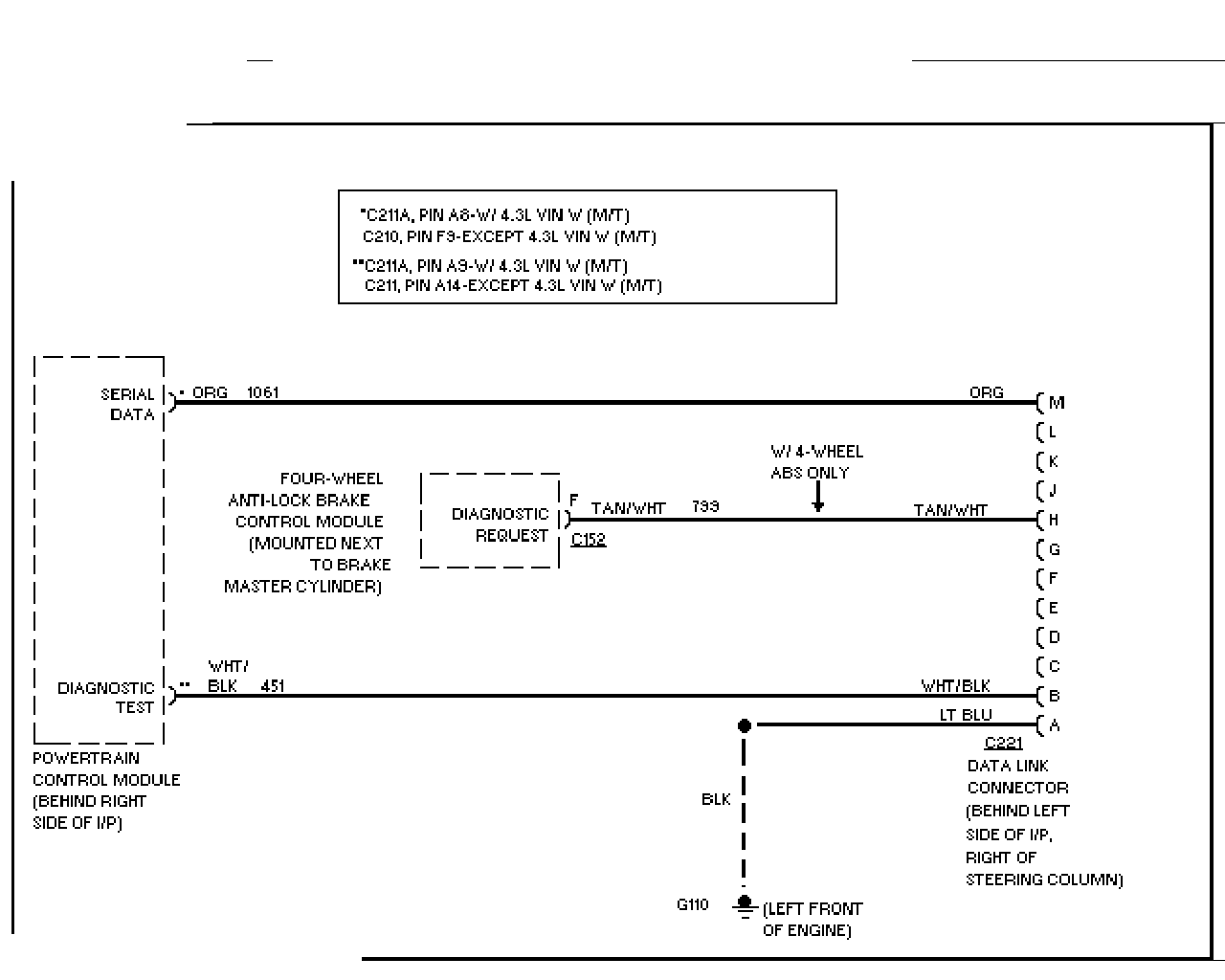

| 数据接口电路图（2.2L,VIN,4) |
起动电路图（2.2L,VIN,4) |

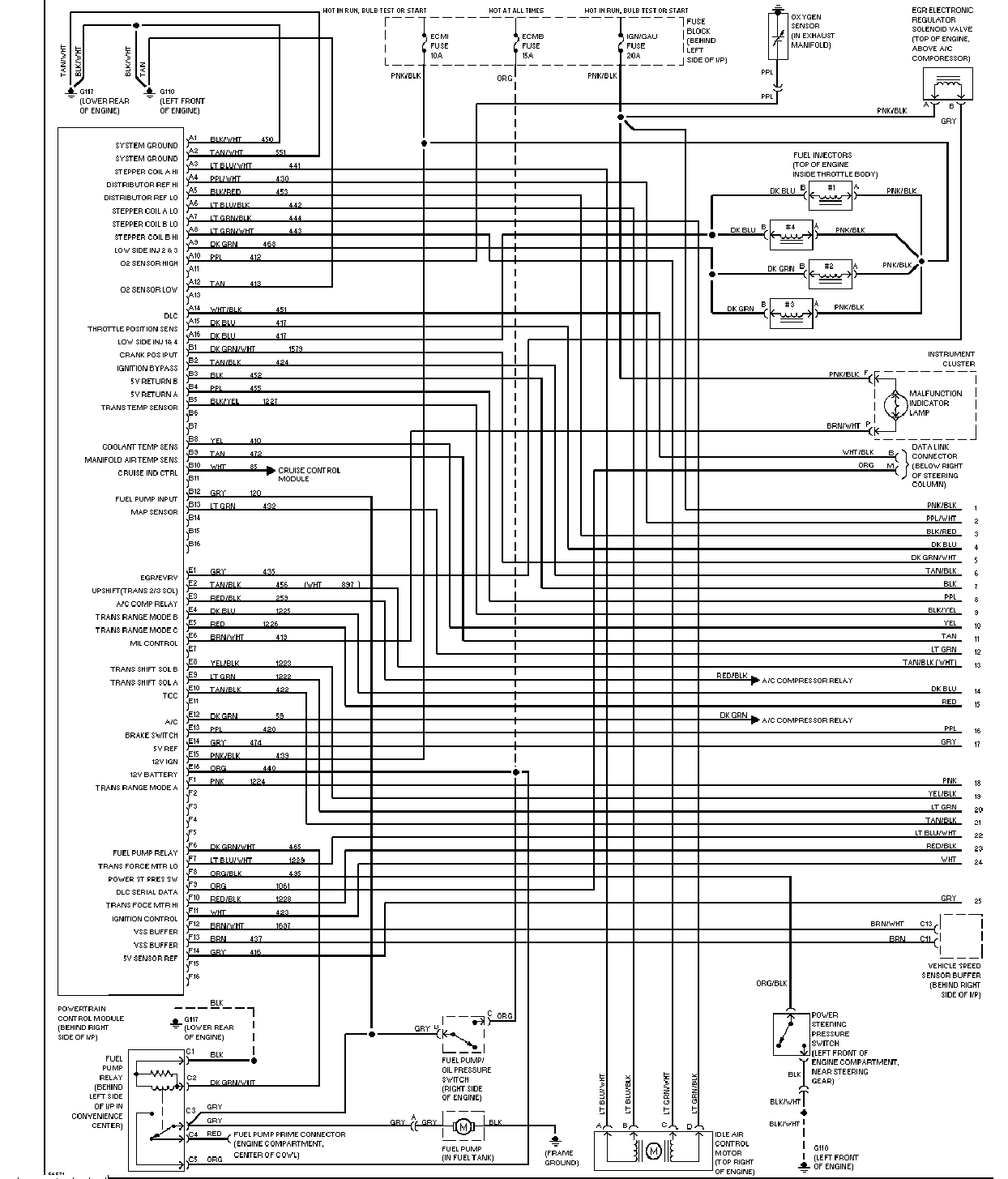

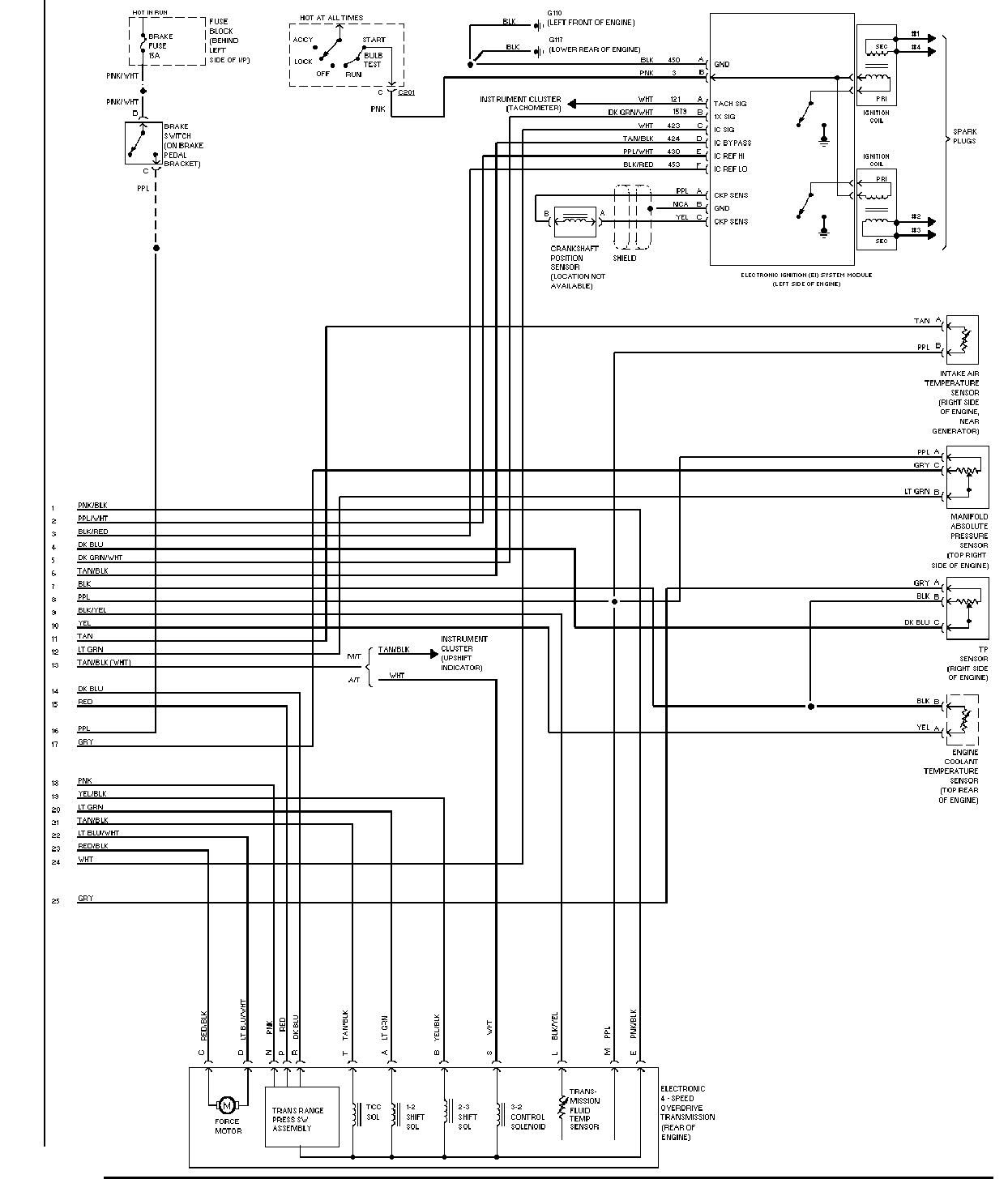

| 发动机性能电路图（2.2L,VIN,4)
1 2 |
|
| 数据接口电路图（2.2L,VIN,W) |

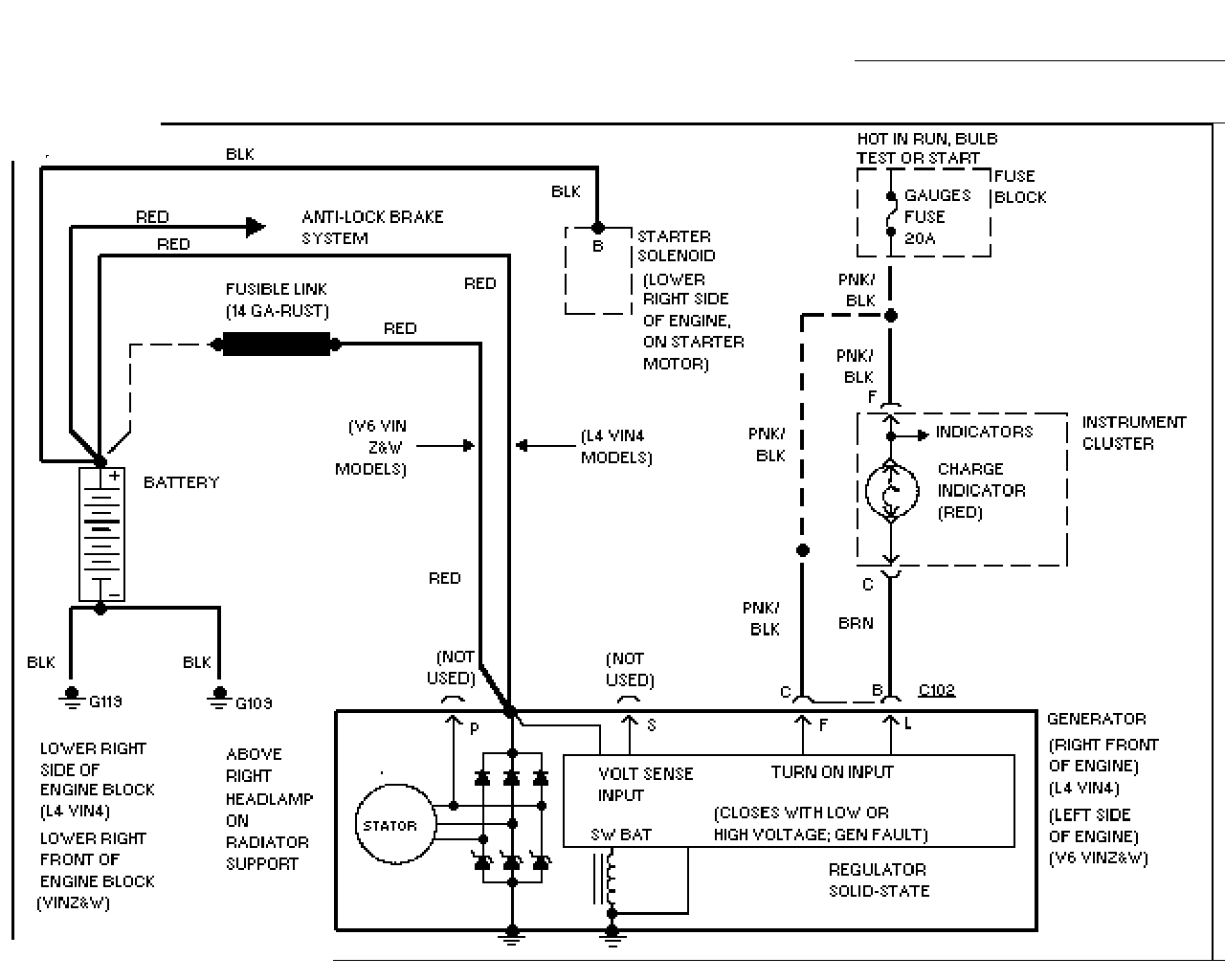

充电系电路图（4.3L,VIN,W) |

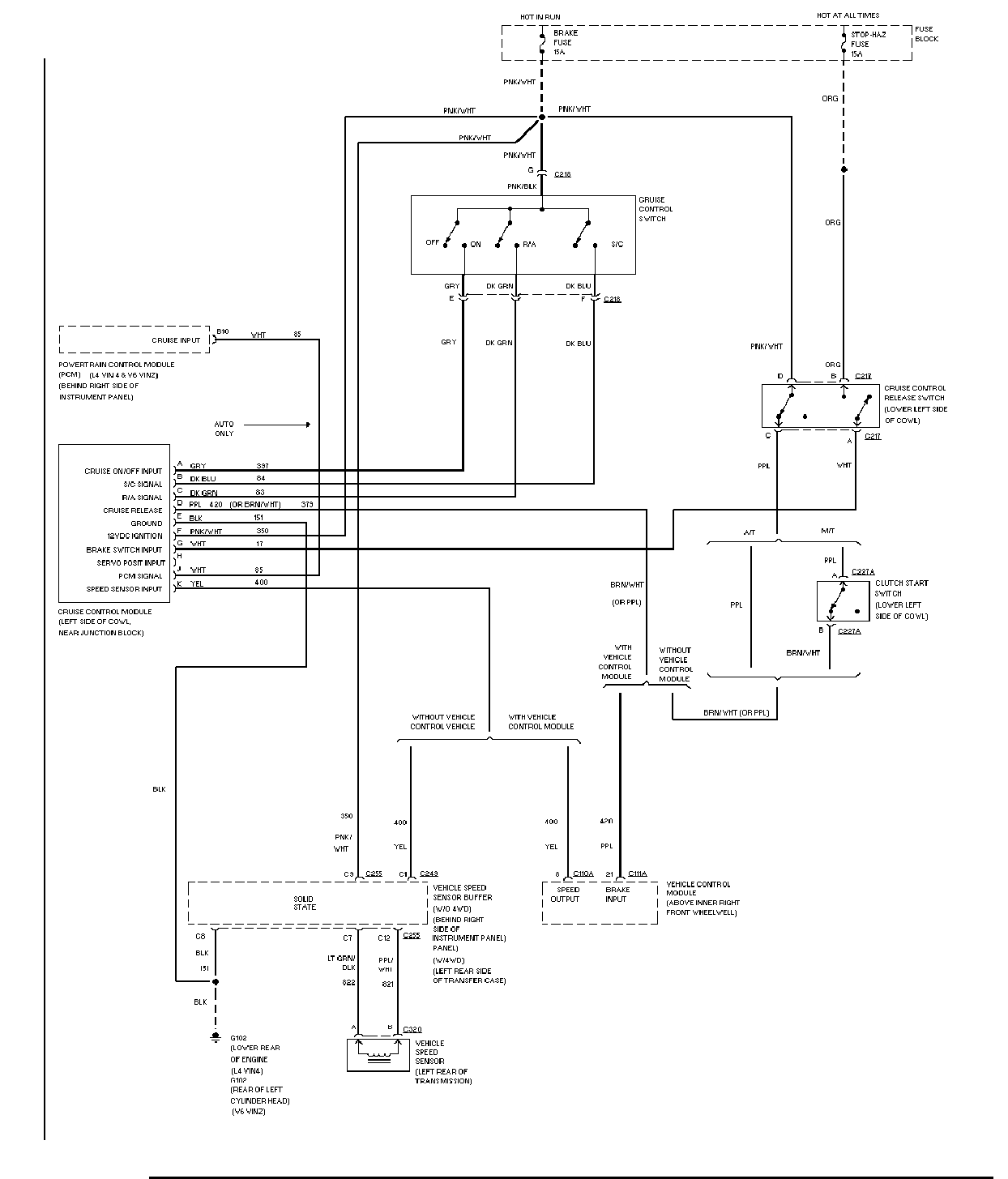

| 巡航控制电路图（4.3L,VIN,W) |

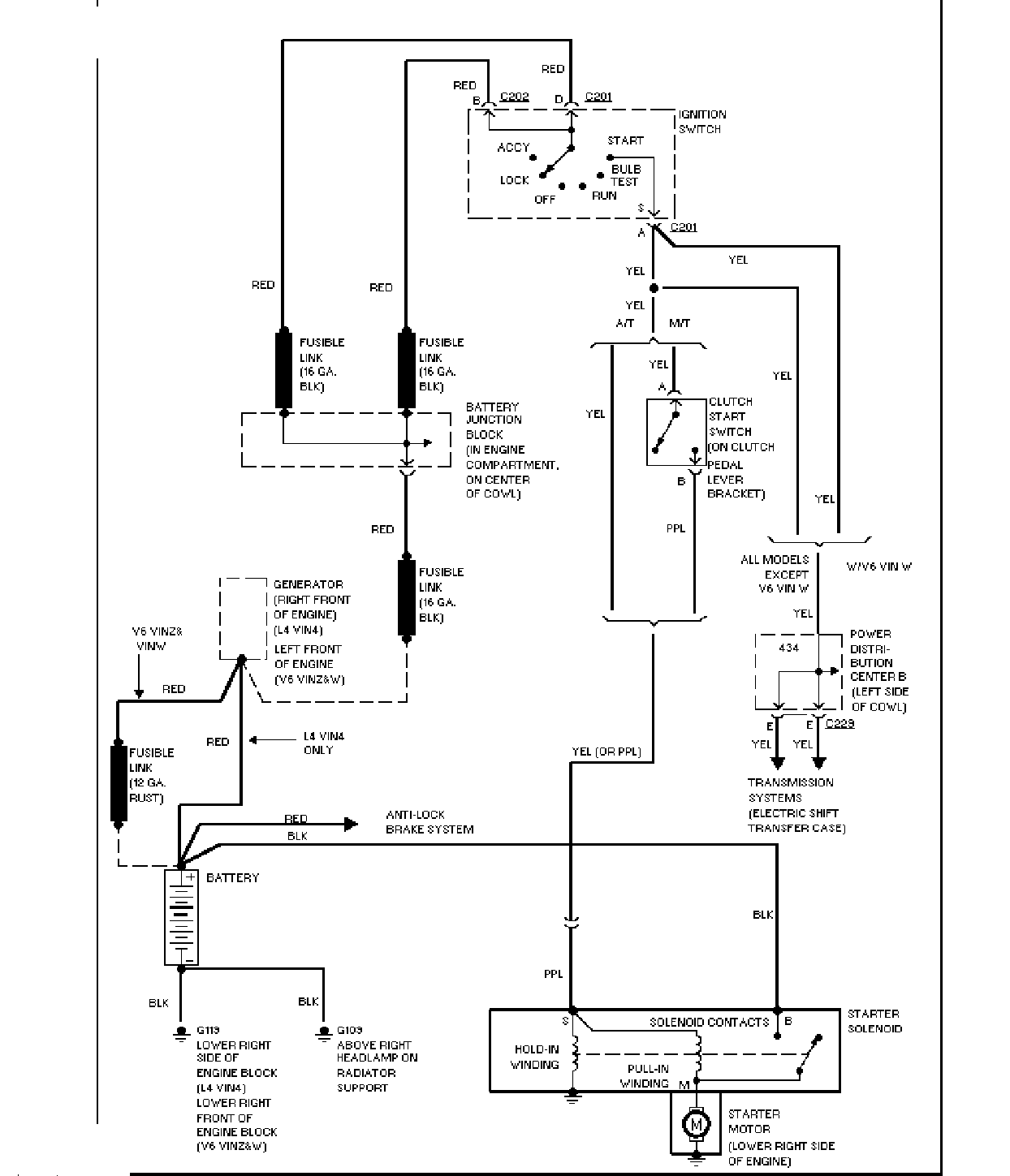

起动电路图（4.3L,VIN,W) |

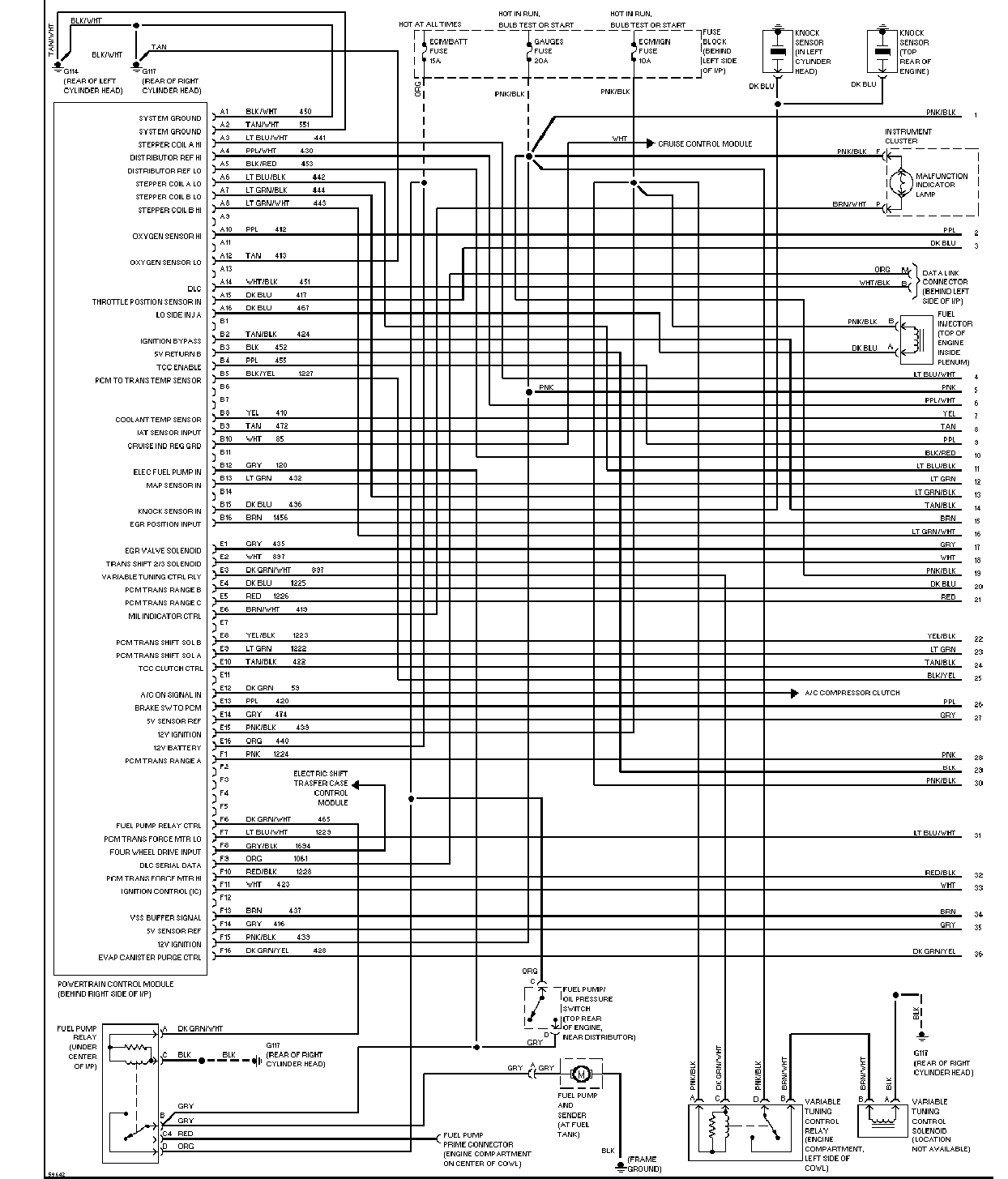

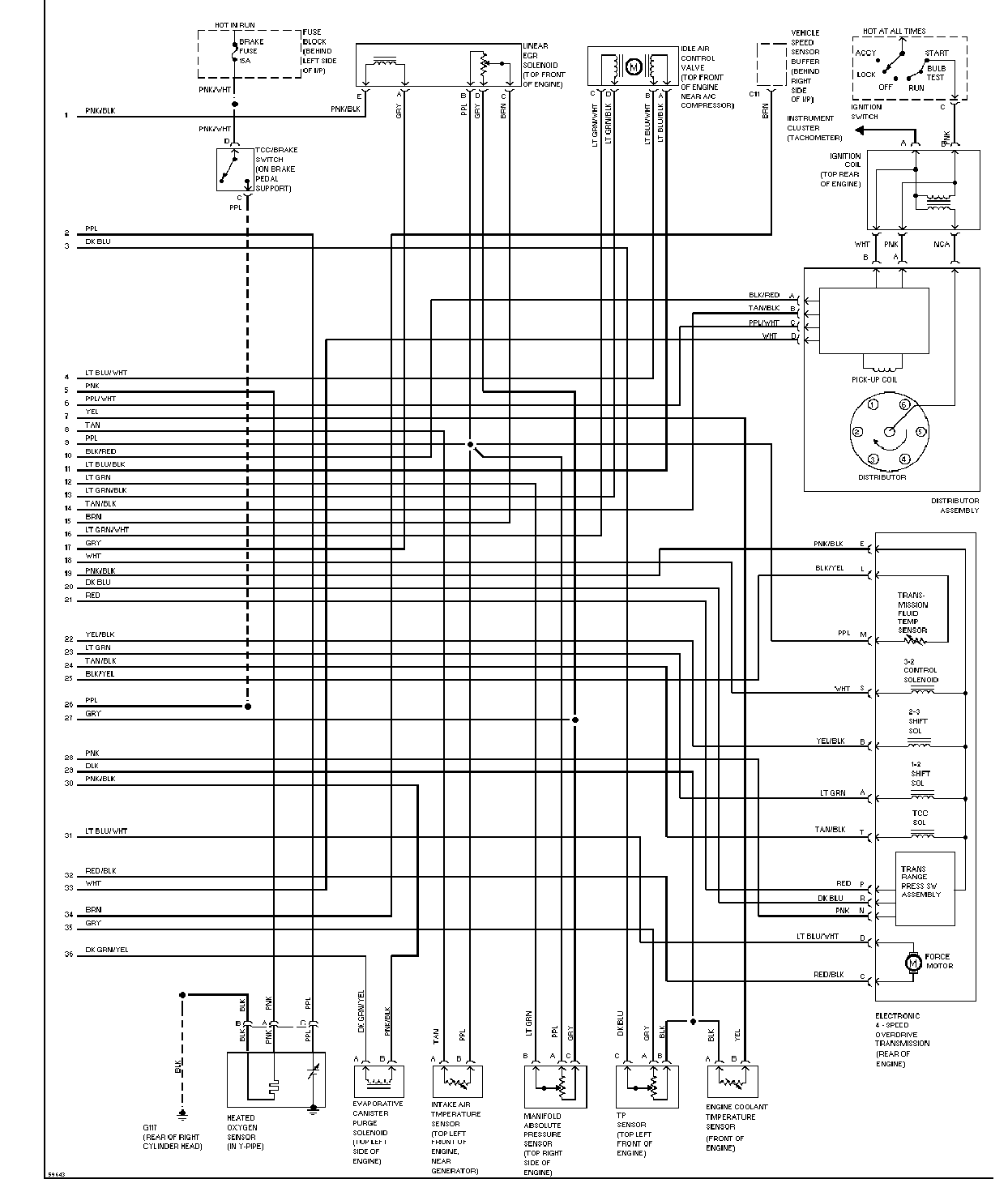

| 发动机性能电路图（4.3L,VIN,W)
1 2 |
|
| 充电系电路图（4.3L,VIN,Z) |
巡航控制电路图（4.3L,VIN,Z) |
| 数据接口电路图（4.3L,VIN,Z)(带传动控制模组) |
|
| 数据接口电路图（4.3L,VIN,Z)(带车速控制模组) |
|

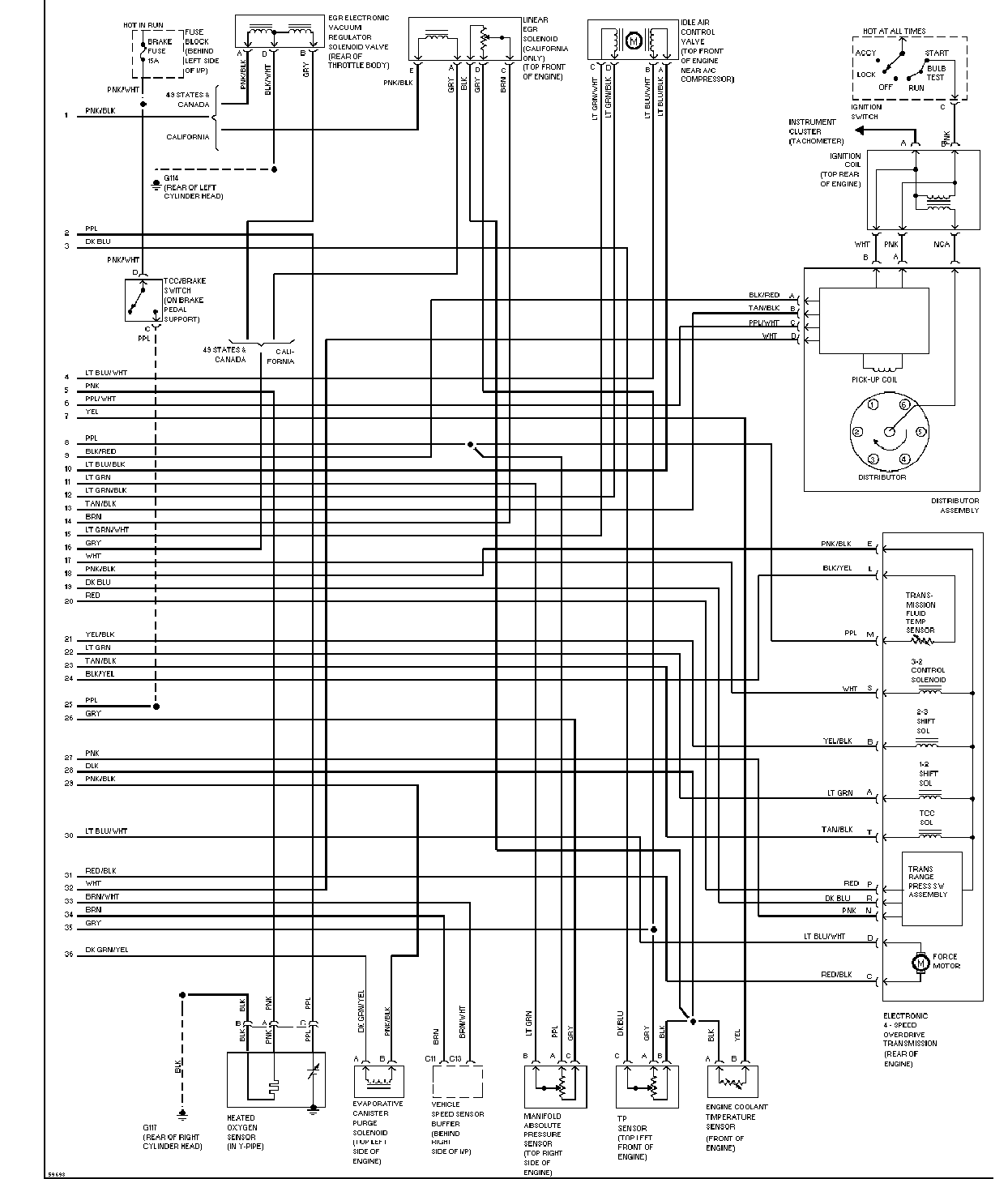

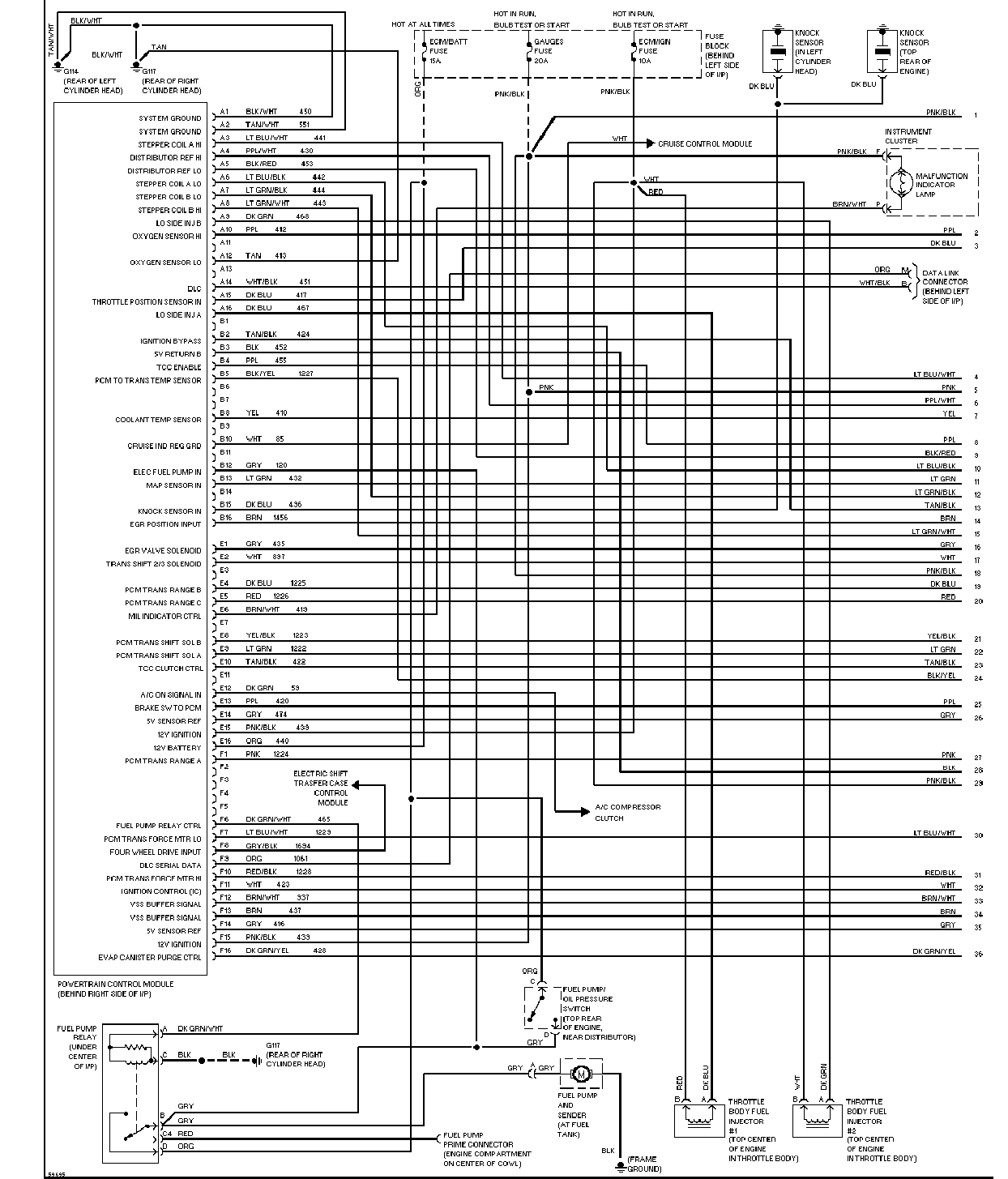

| 发动机控制电路图（4.3L,VIN,Z)(无VCM)
1 2 |
|

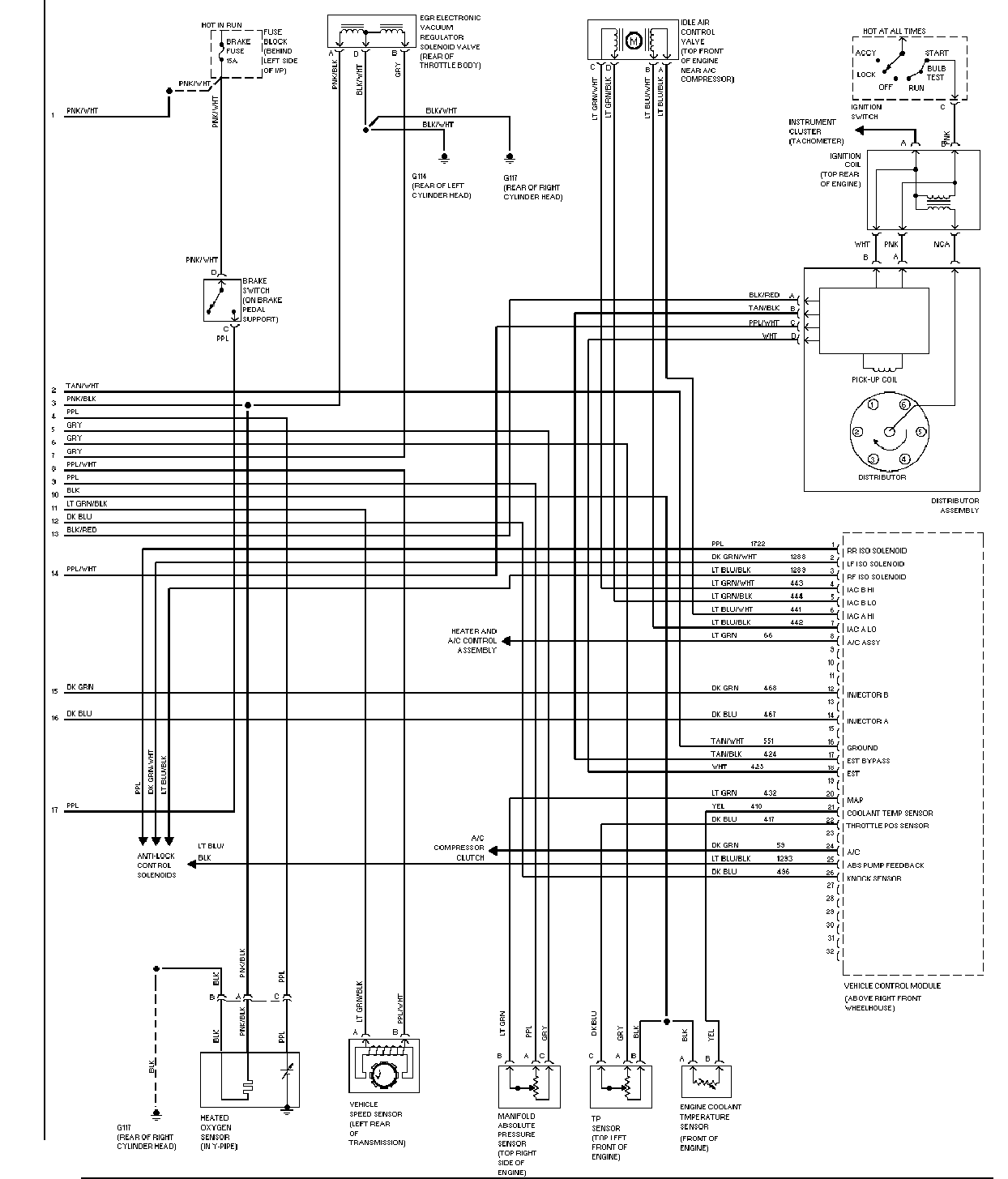

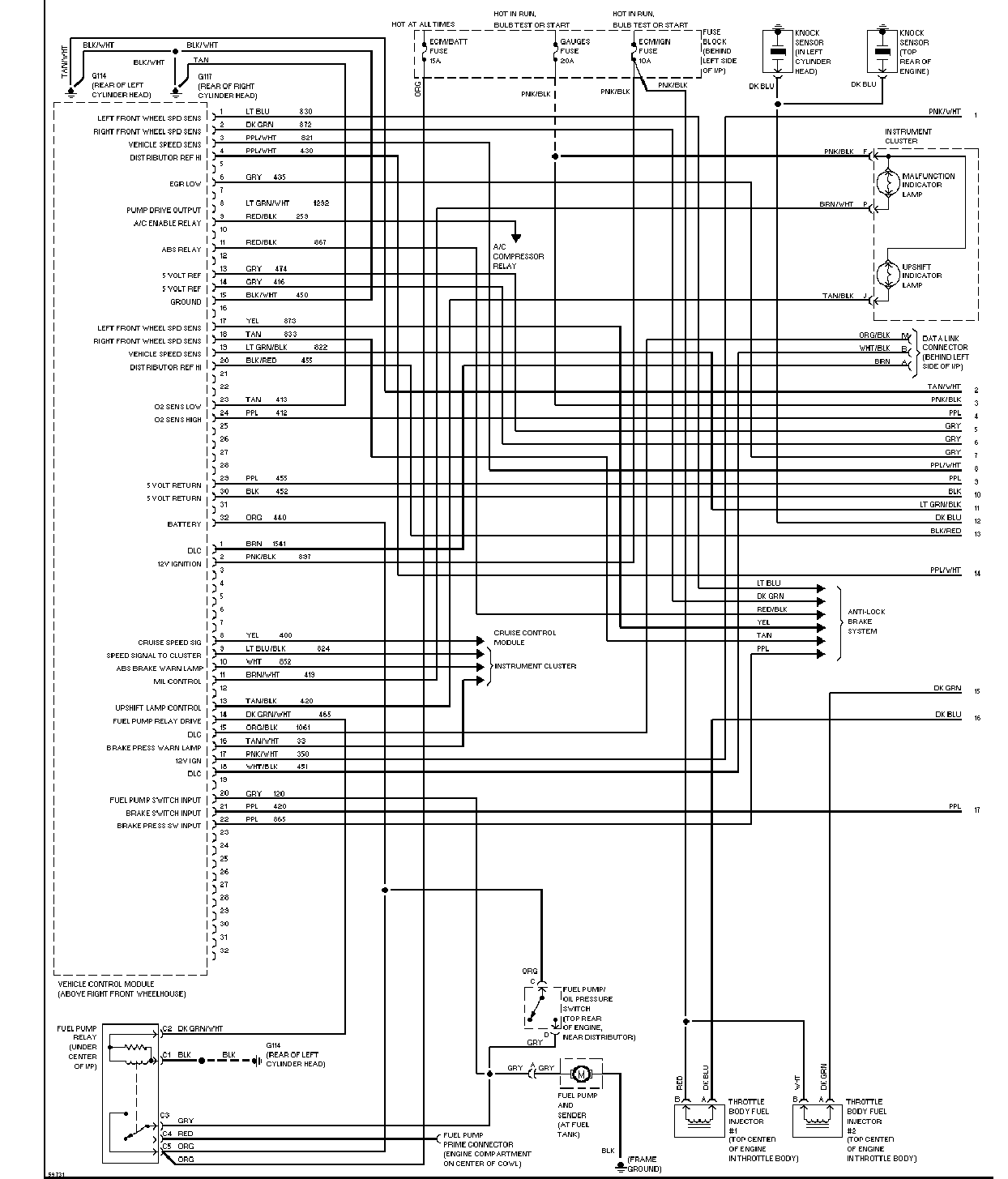

| 发动机控制电路图（4.3L,VIN,Z)(带VCM)
1 2 |
|
| 起动电路图（4.3L,VIN,Z) |
|

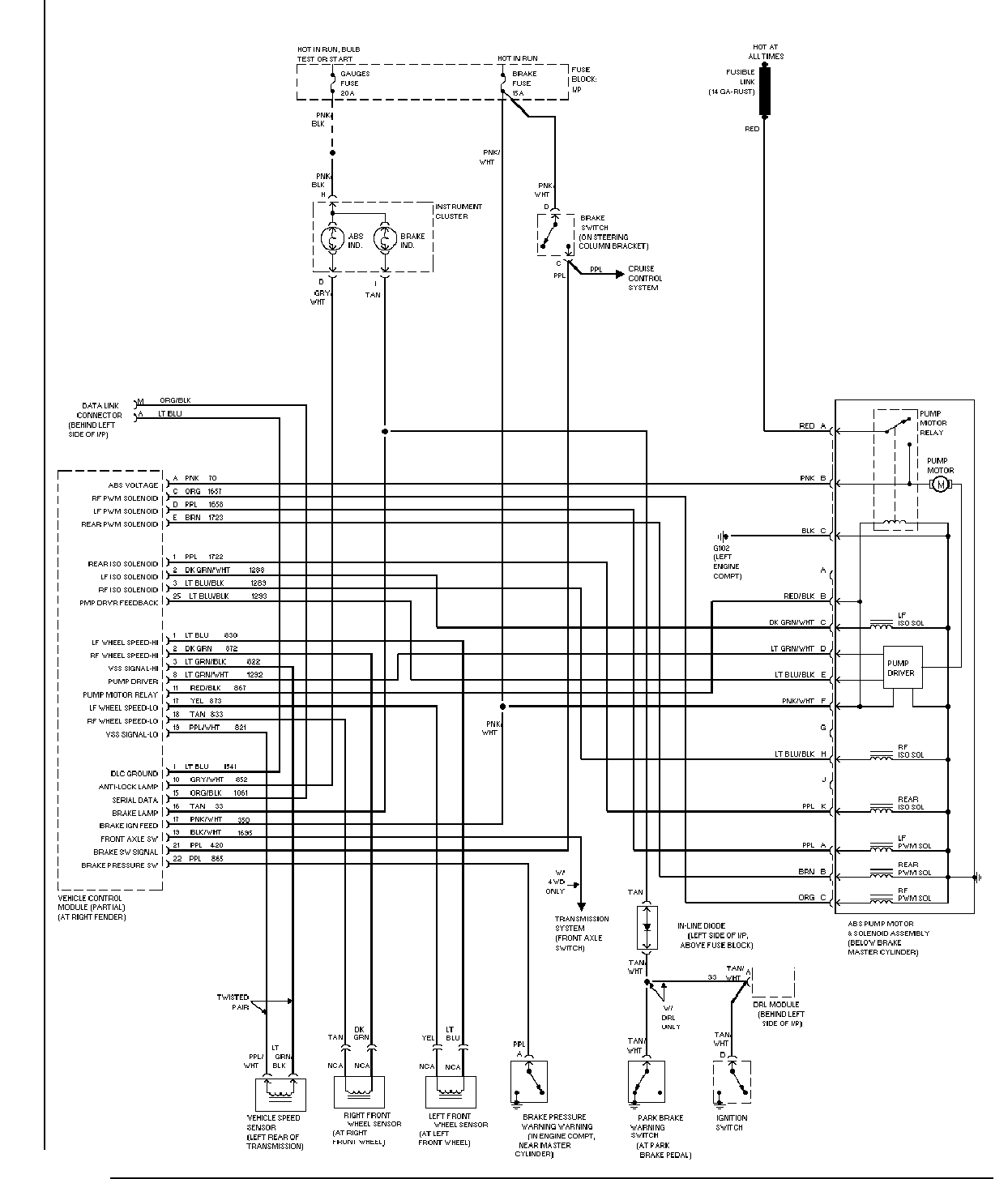

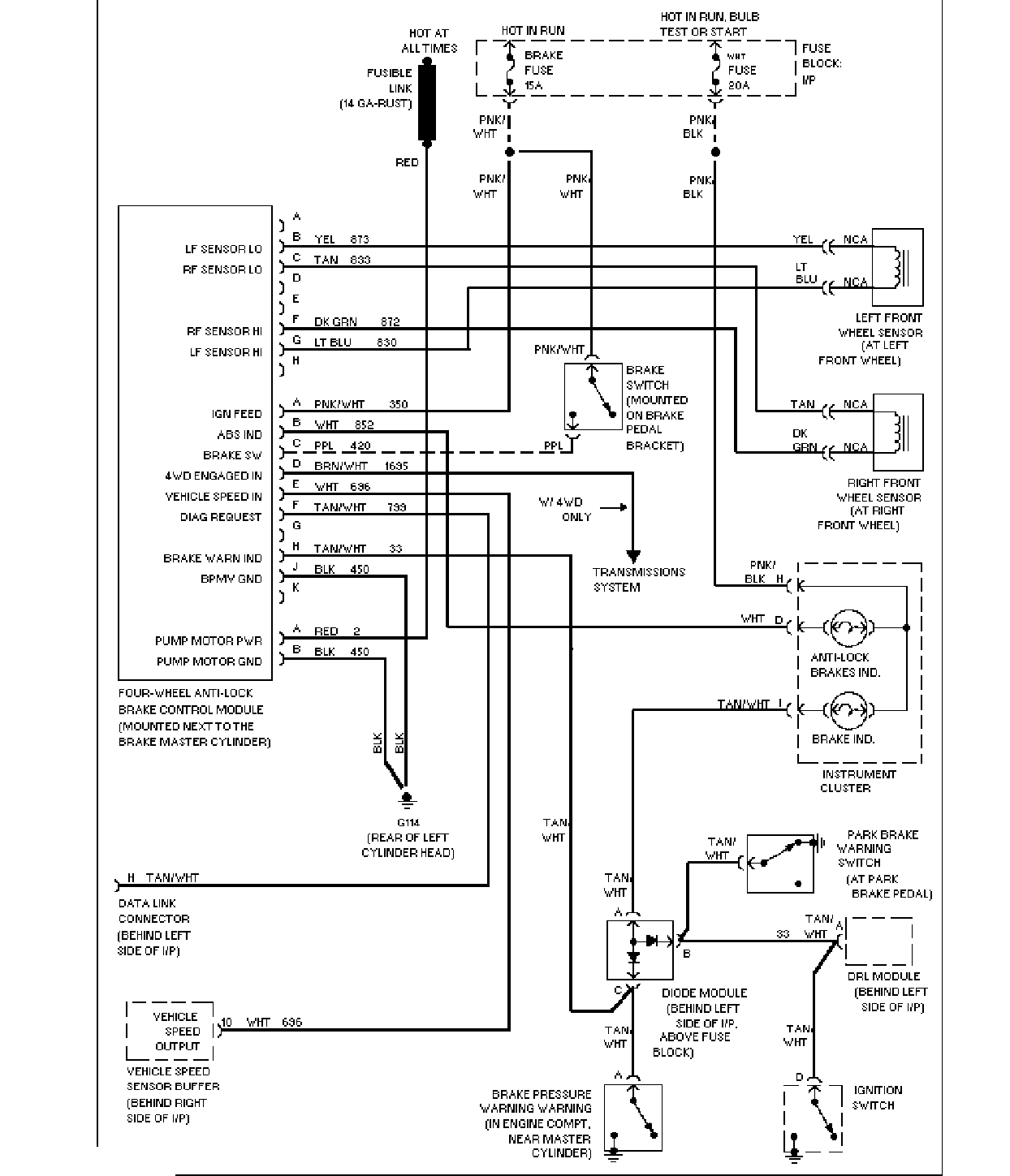

| 4轮ABS电路图(带制动控制模组及DRL) |
|

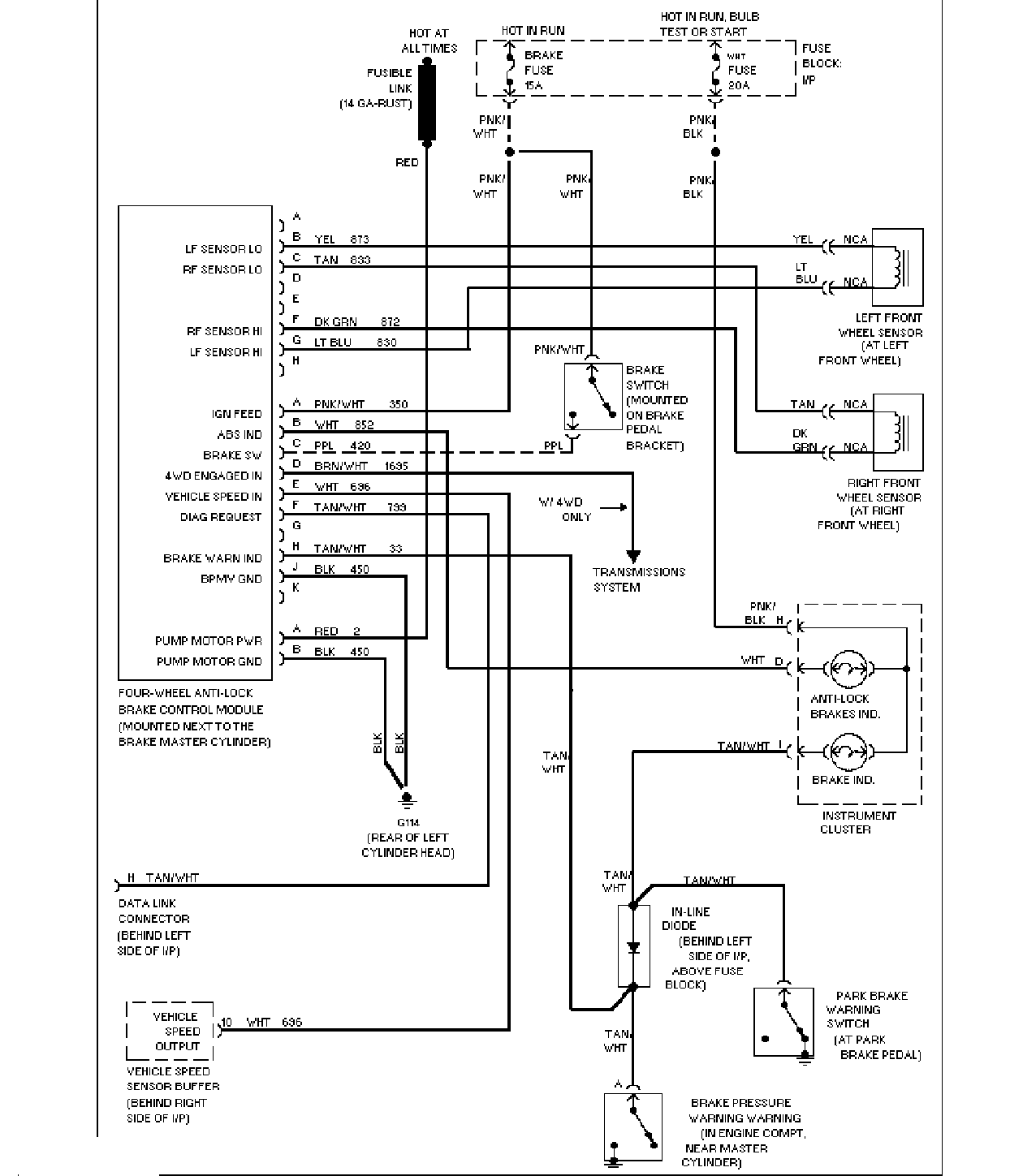

| 4轮ABS电路图(无制动控制模组,带DRL) |
|
| 4轮ABS电路图(带车速控制模组L) |
|

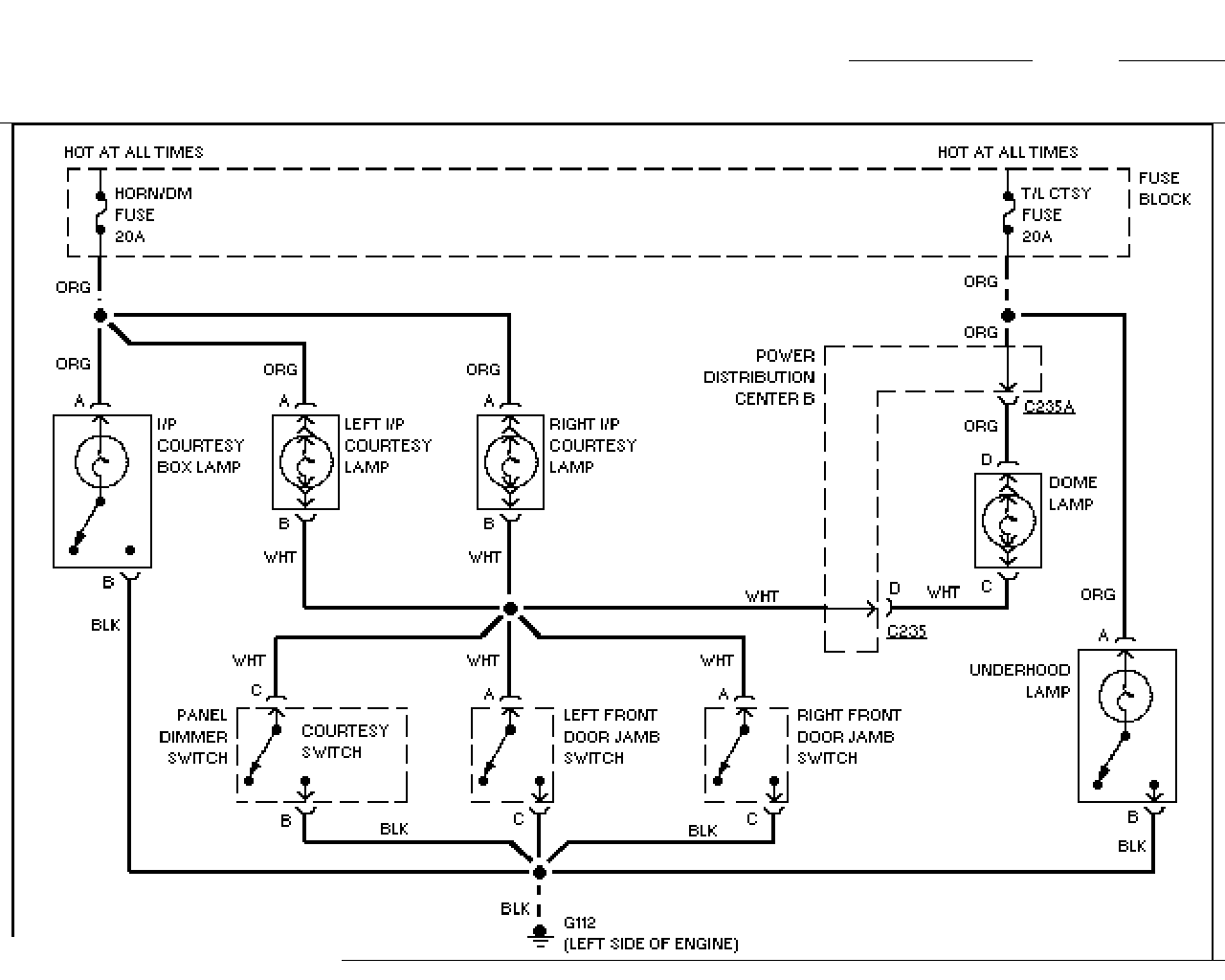

| 门控灯电路图 |
|

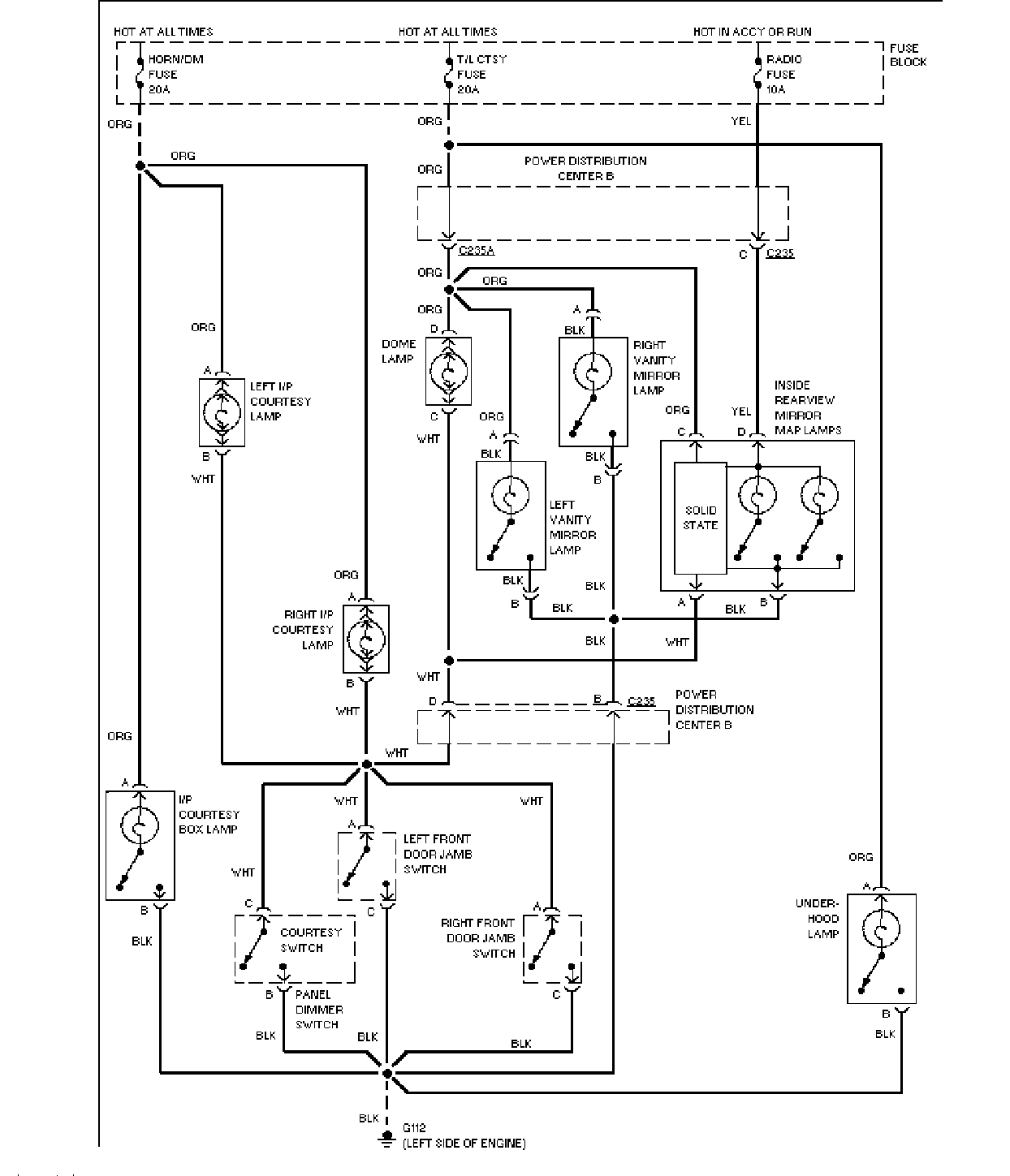

| 门控灯电路图(带辅助灯) |
|

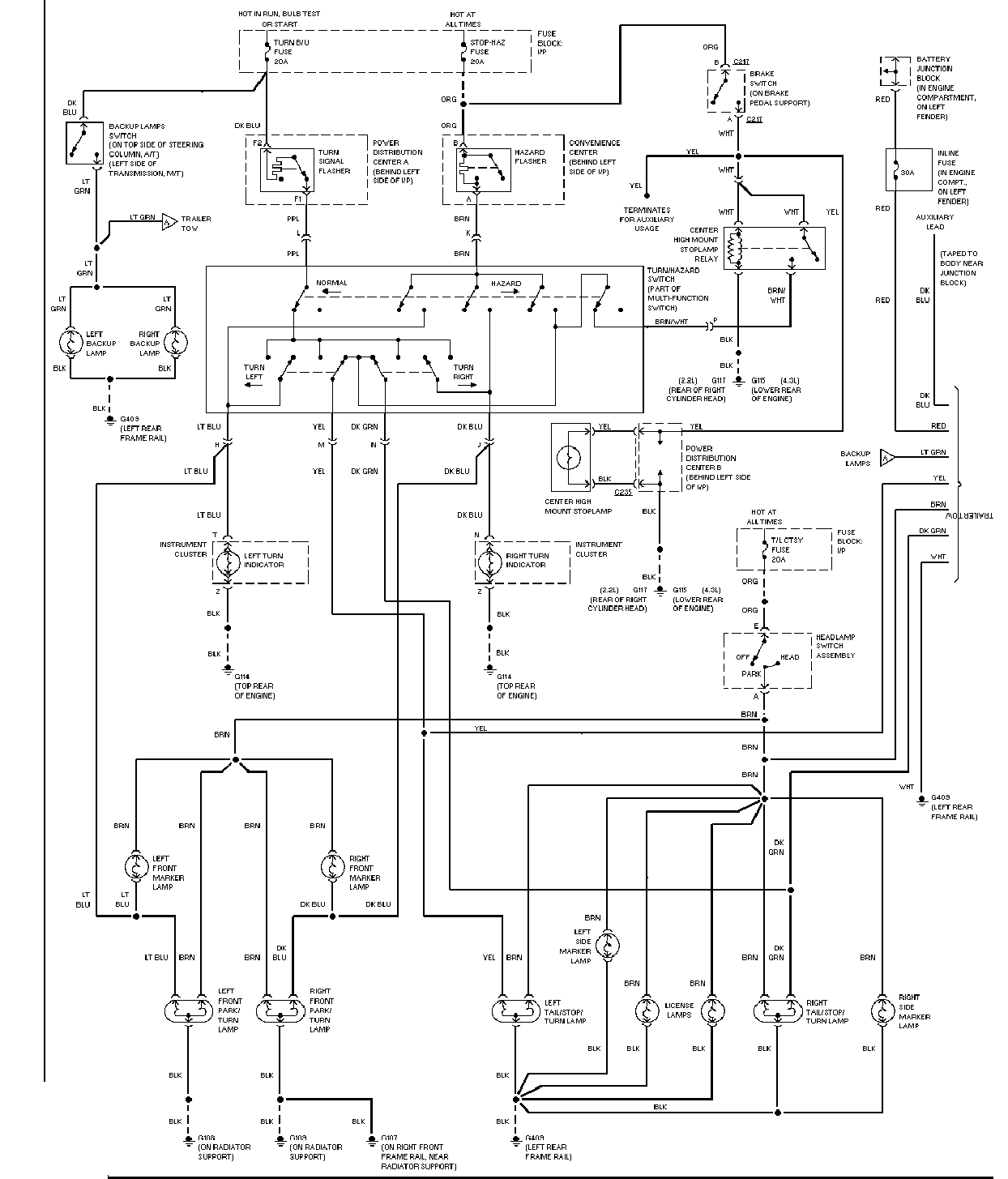

| 外部灯电路图 |
|

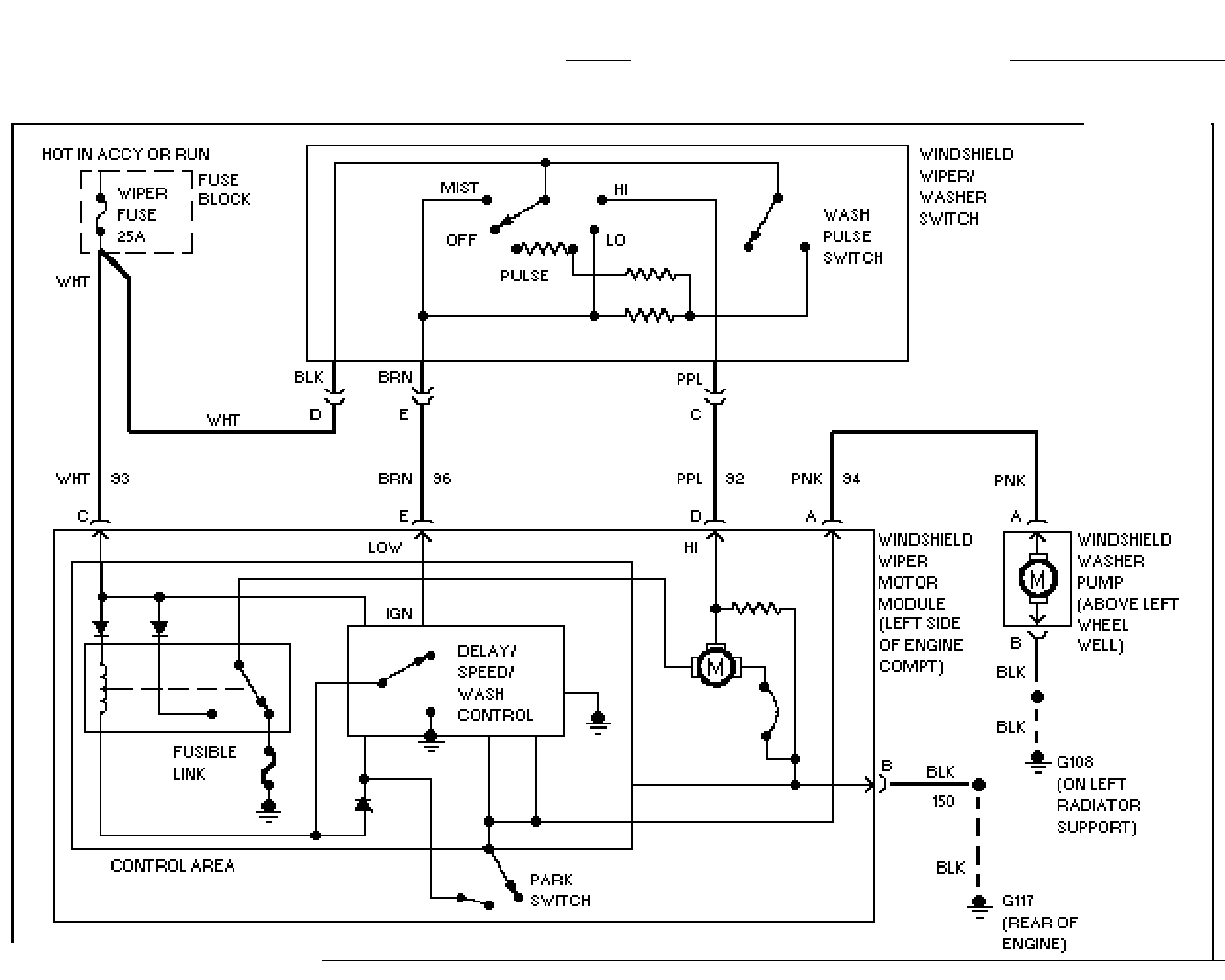

| 前雨刮清洗器电路图 |
|

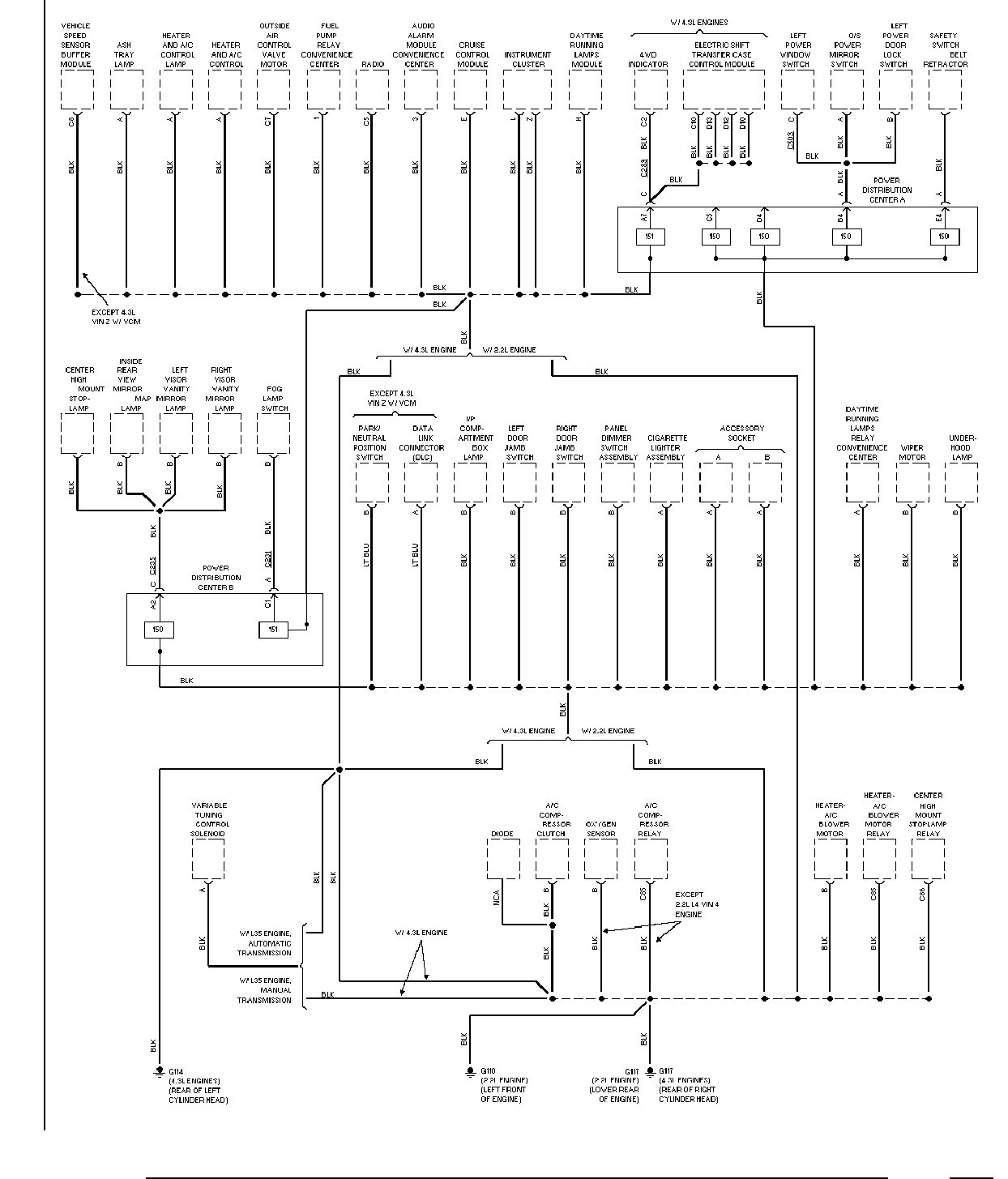

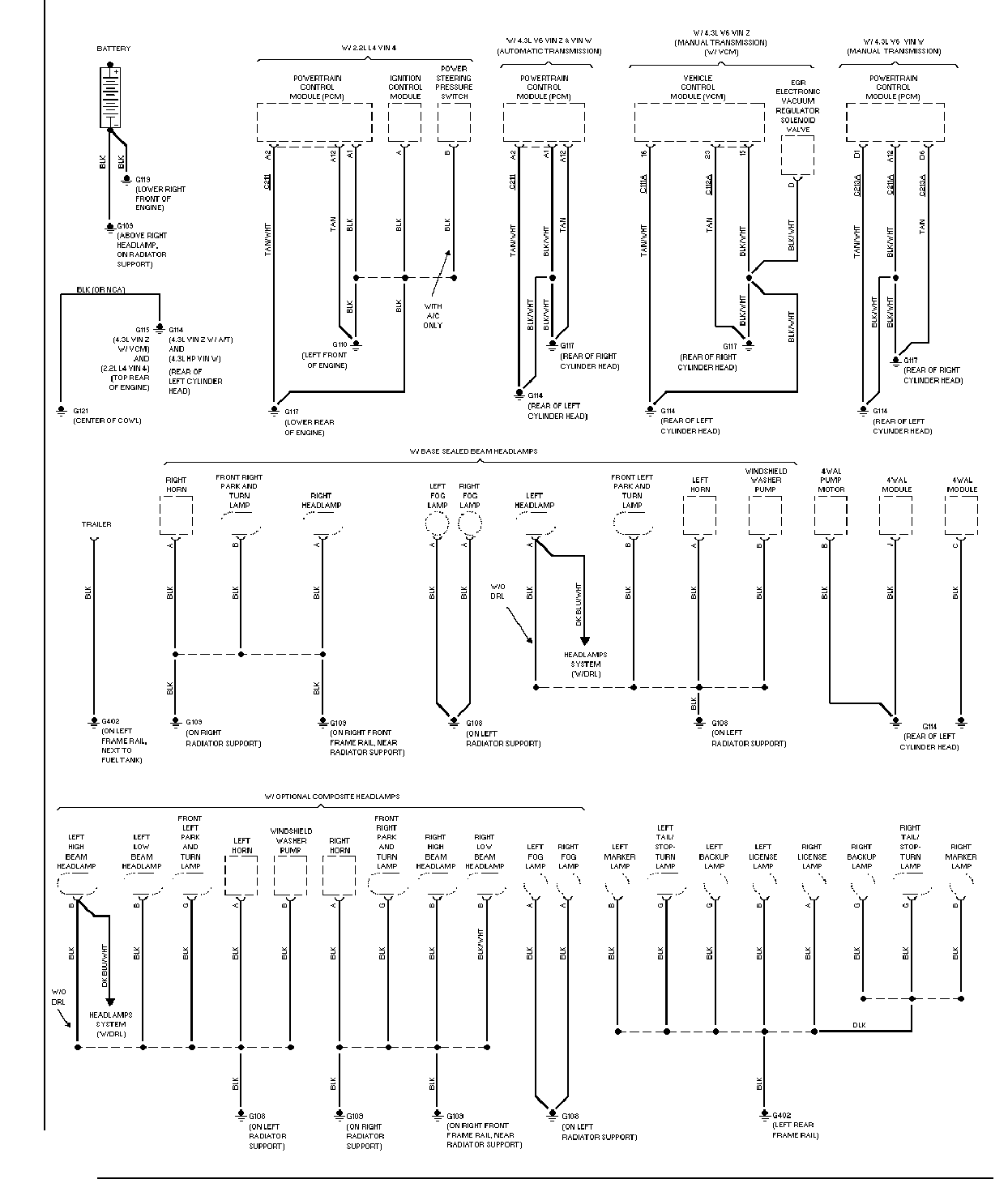

| 搭铁分配电路图 1 2 |
|

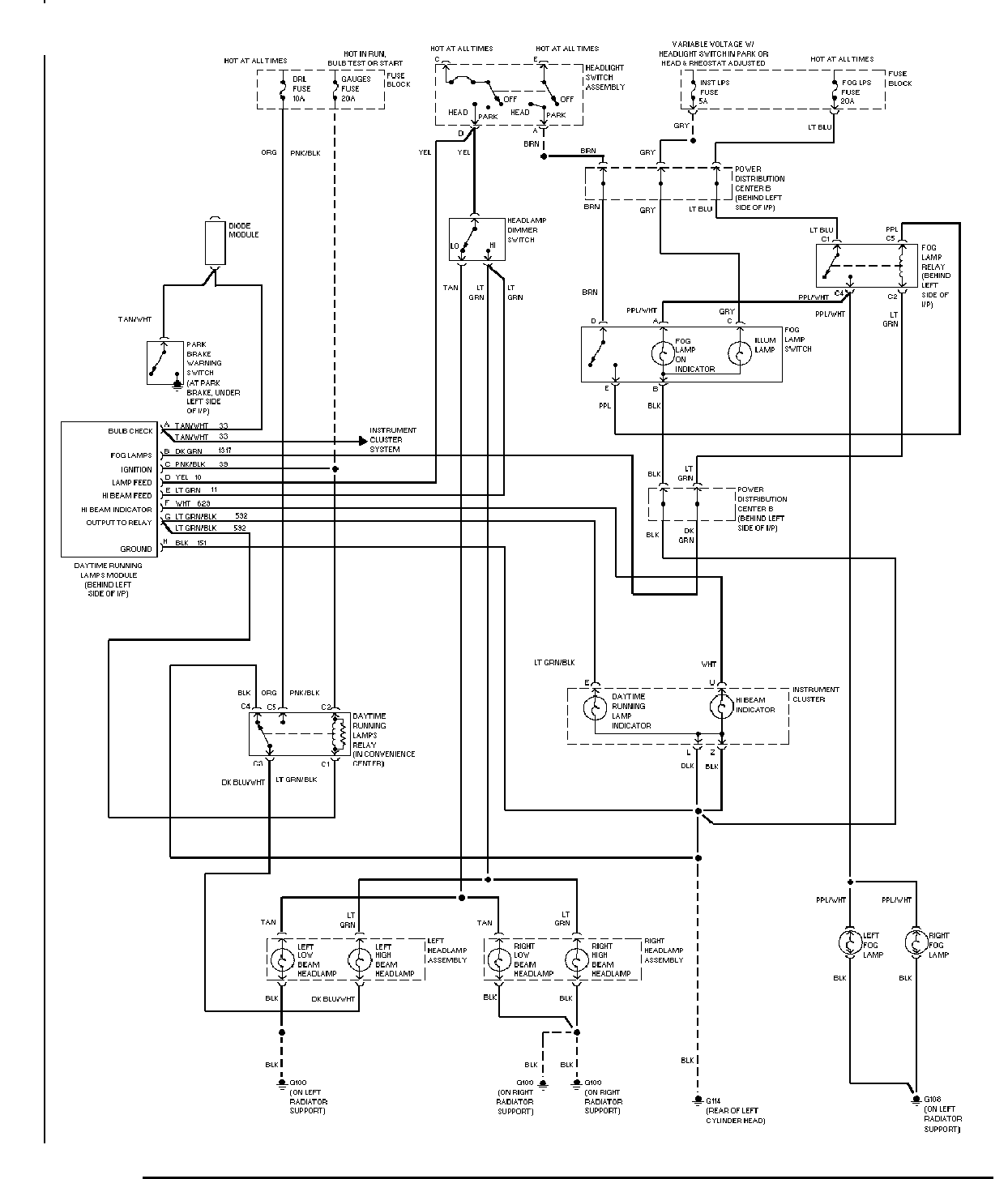

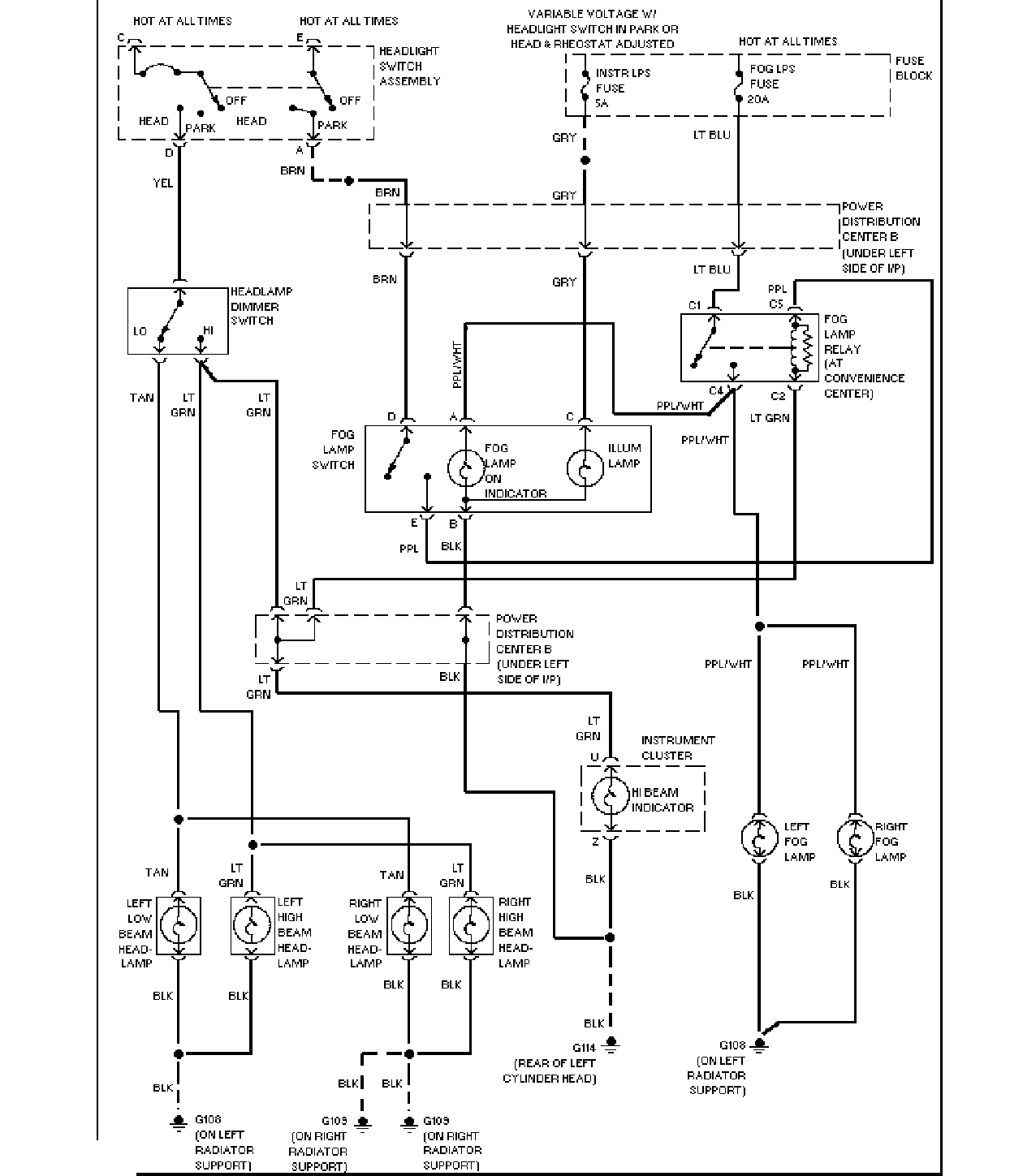

| 大灯雾灯电路图(DRL,带组合式灯) |
|

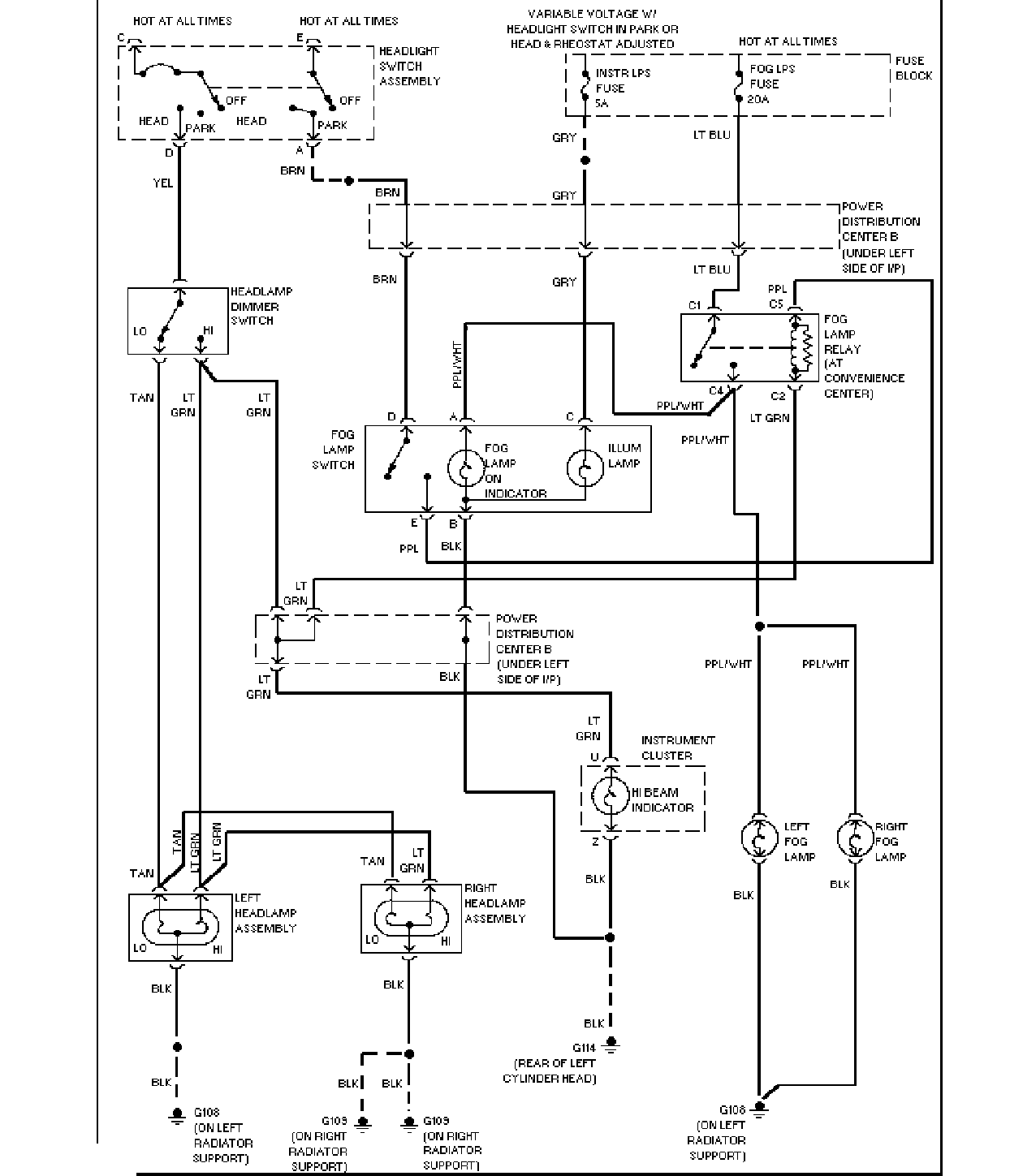

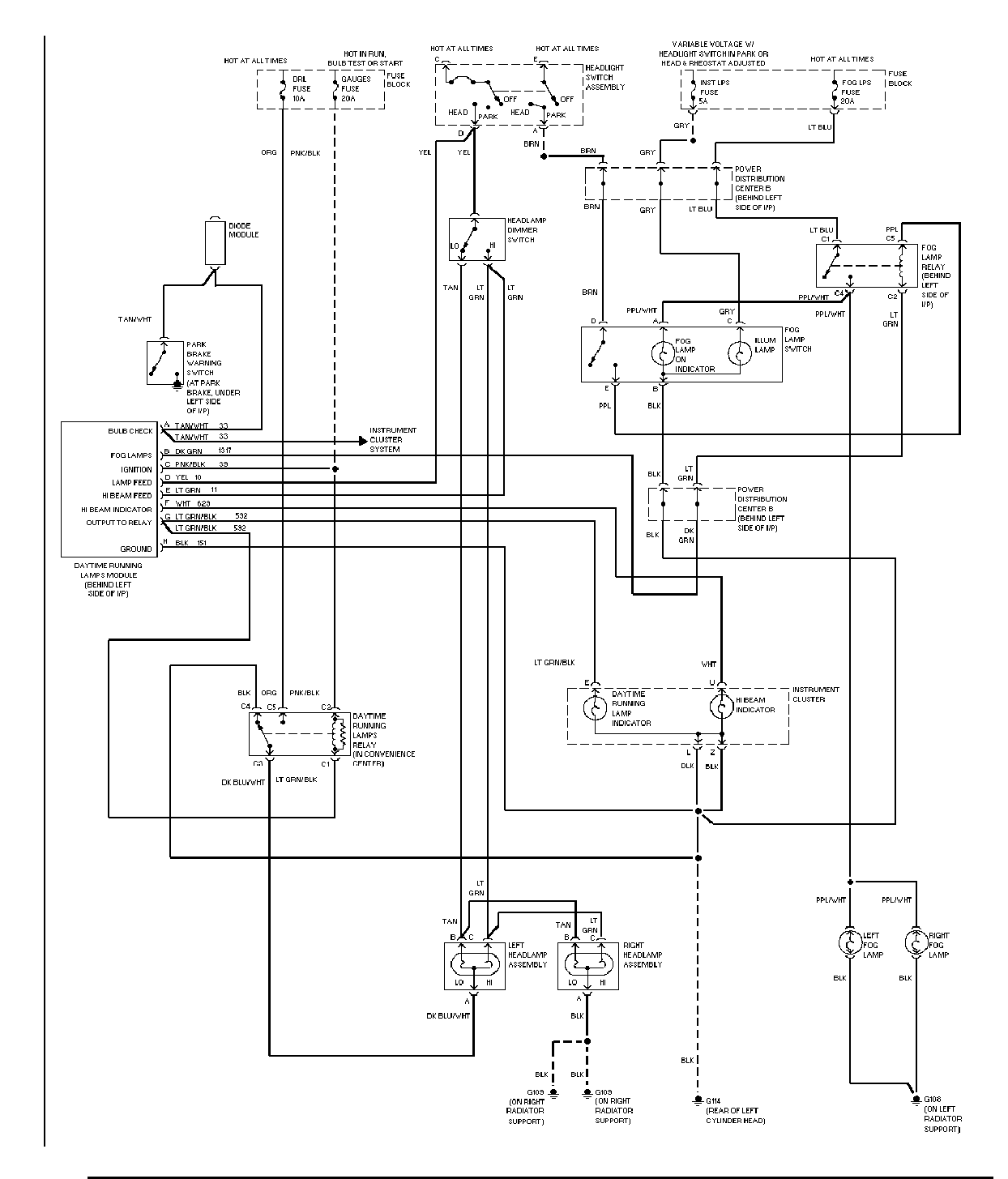

| 大灯雾灯电路图(DRL,带封闭式灯) |
|
| 大灯雾灯电路图(带组合式灯) |
|
| 大灯雾灯电路图(带封闭式灯) |
|

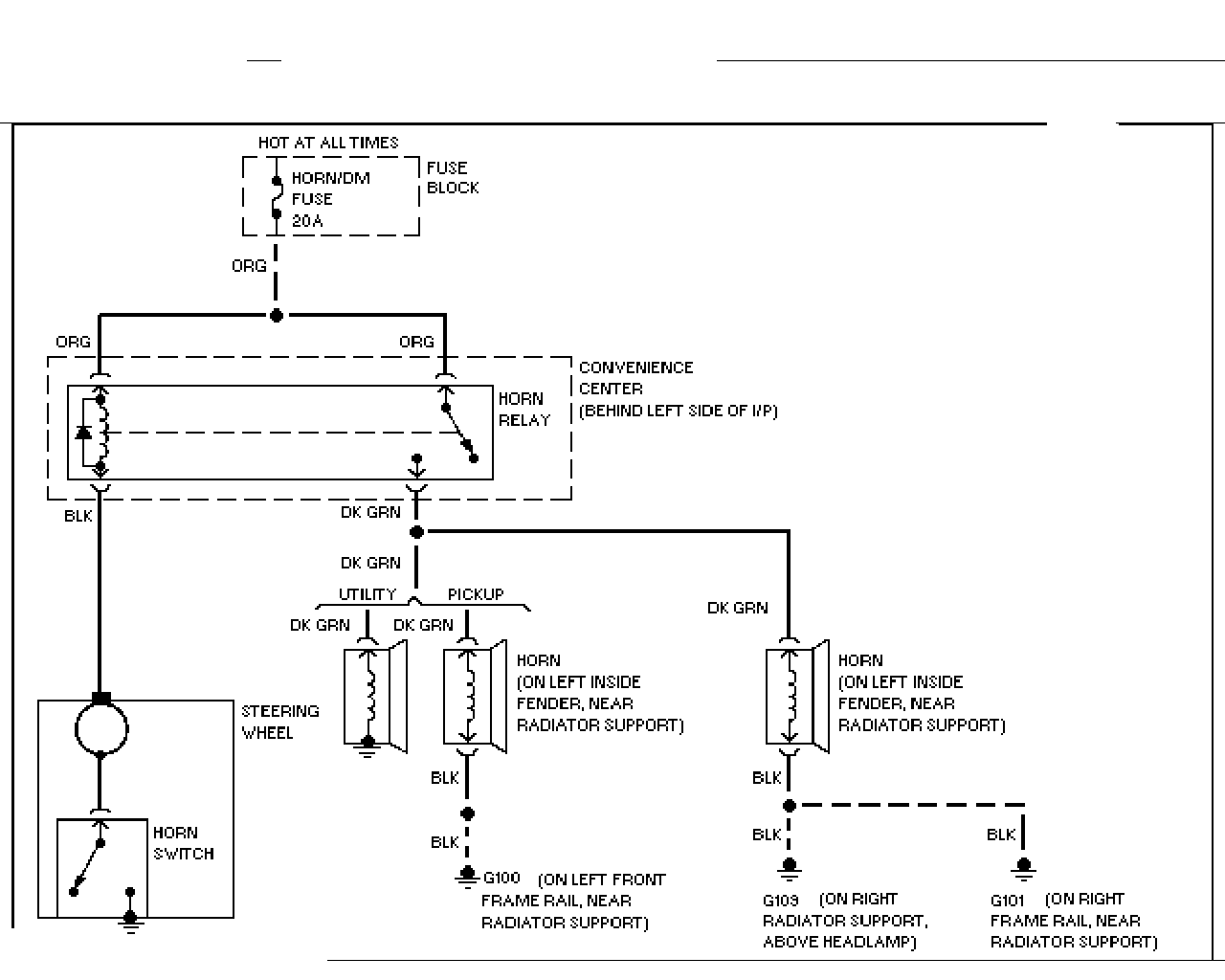

| 喇叭电路图 |
|

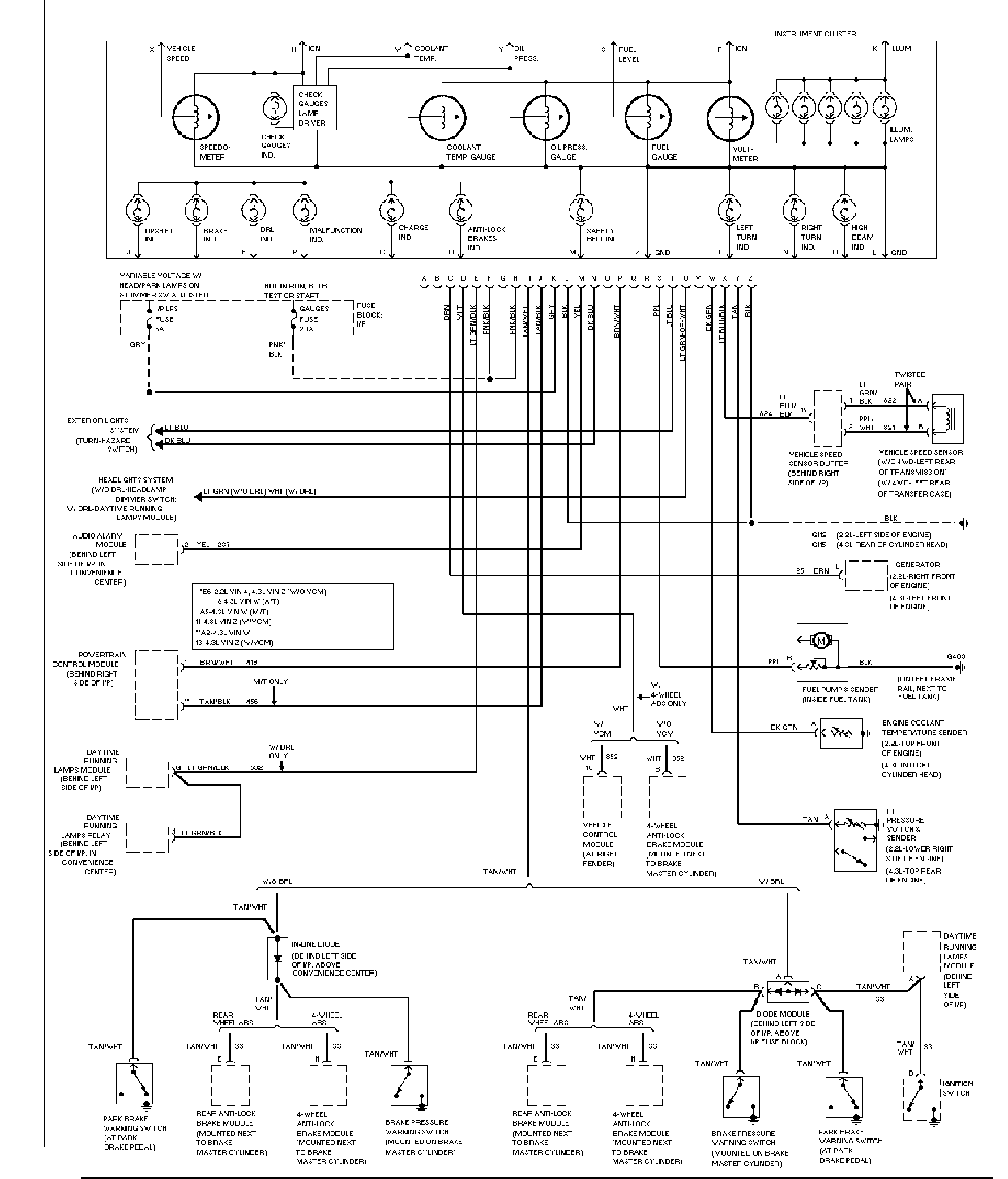

| 仪表板电路图 |
|

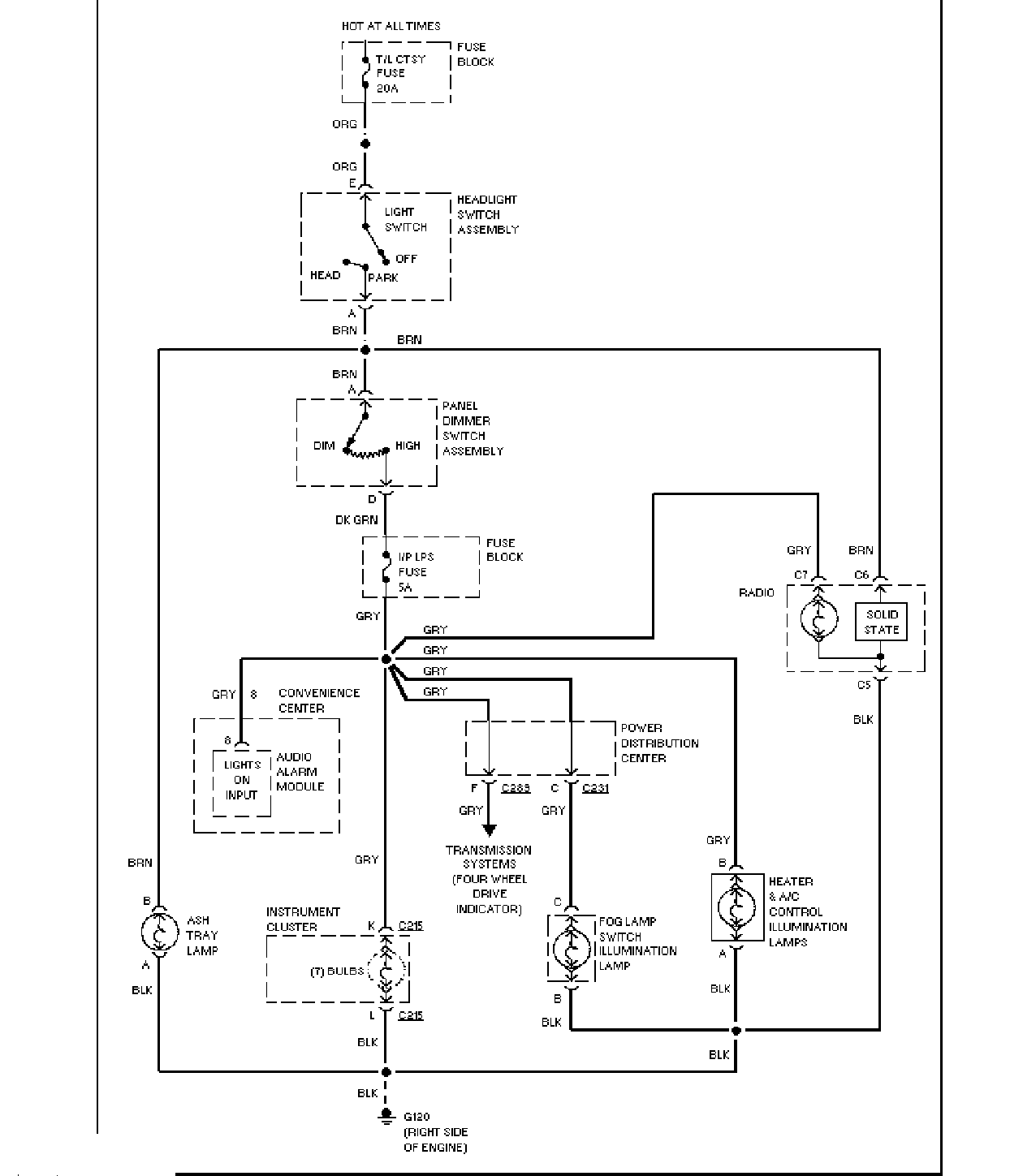

| 仪表板照明电路图 |
|

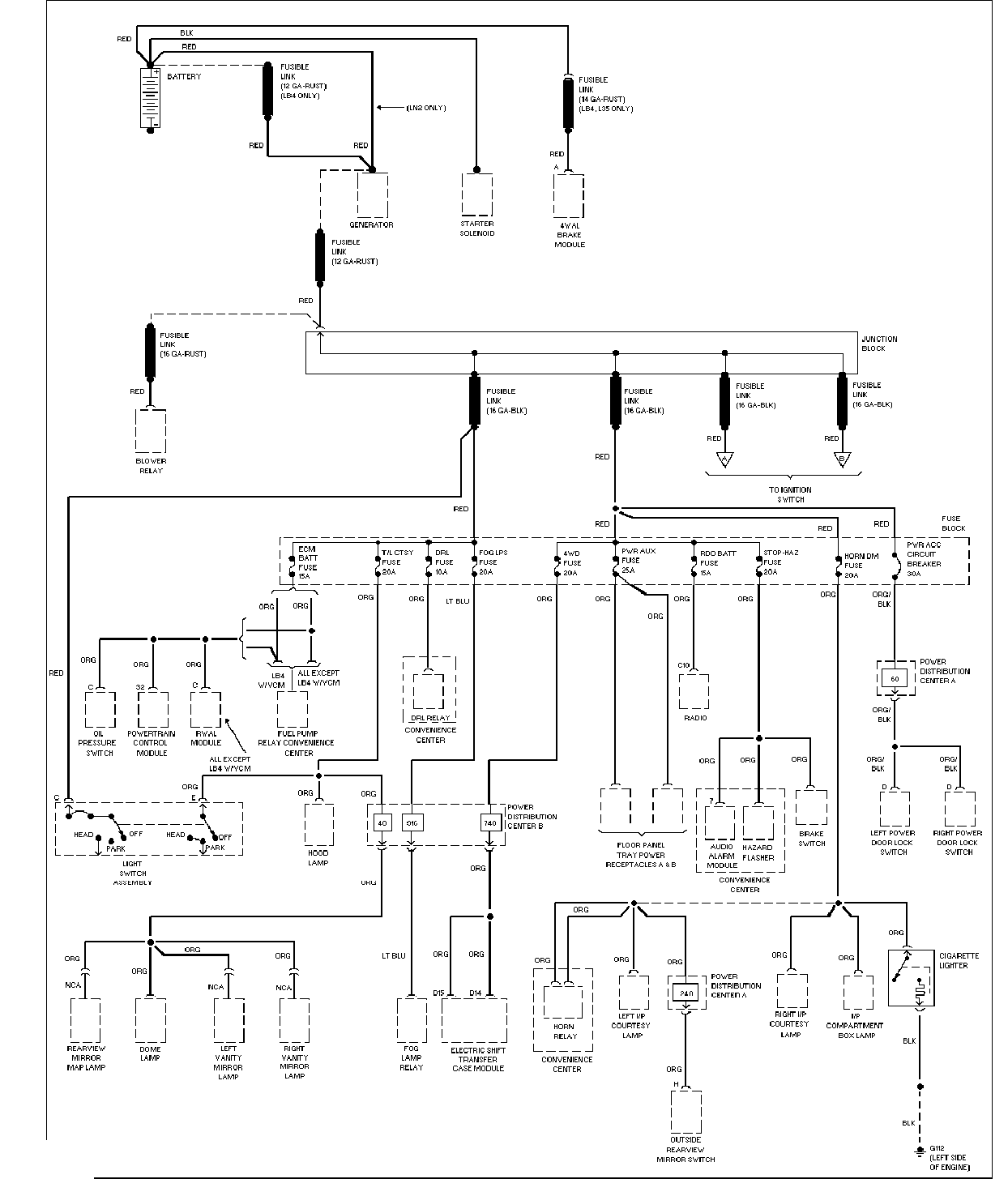

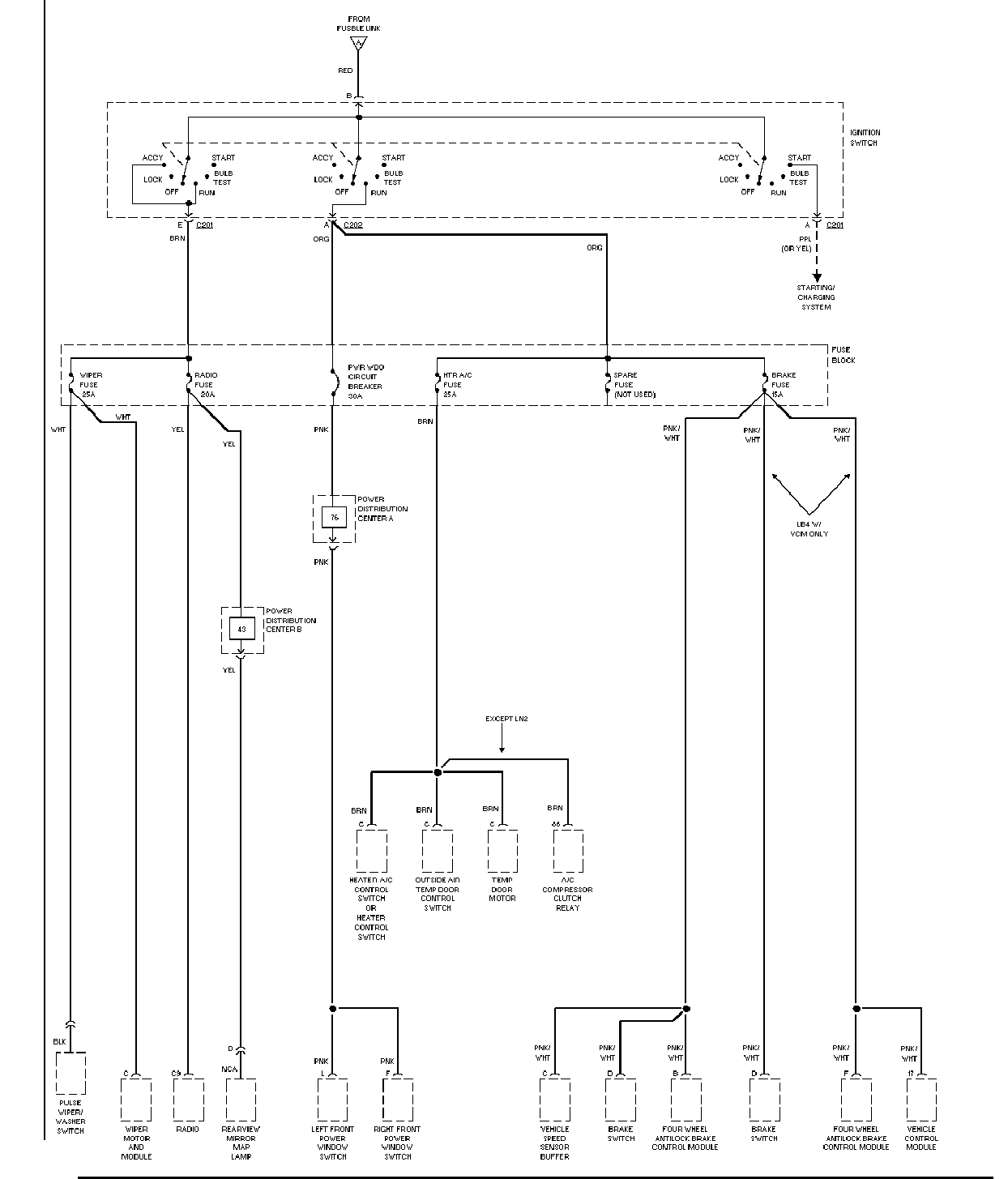

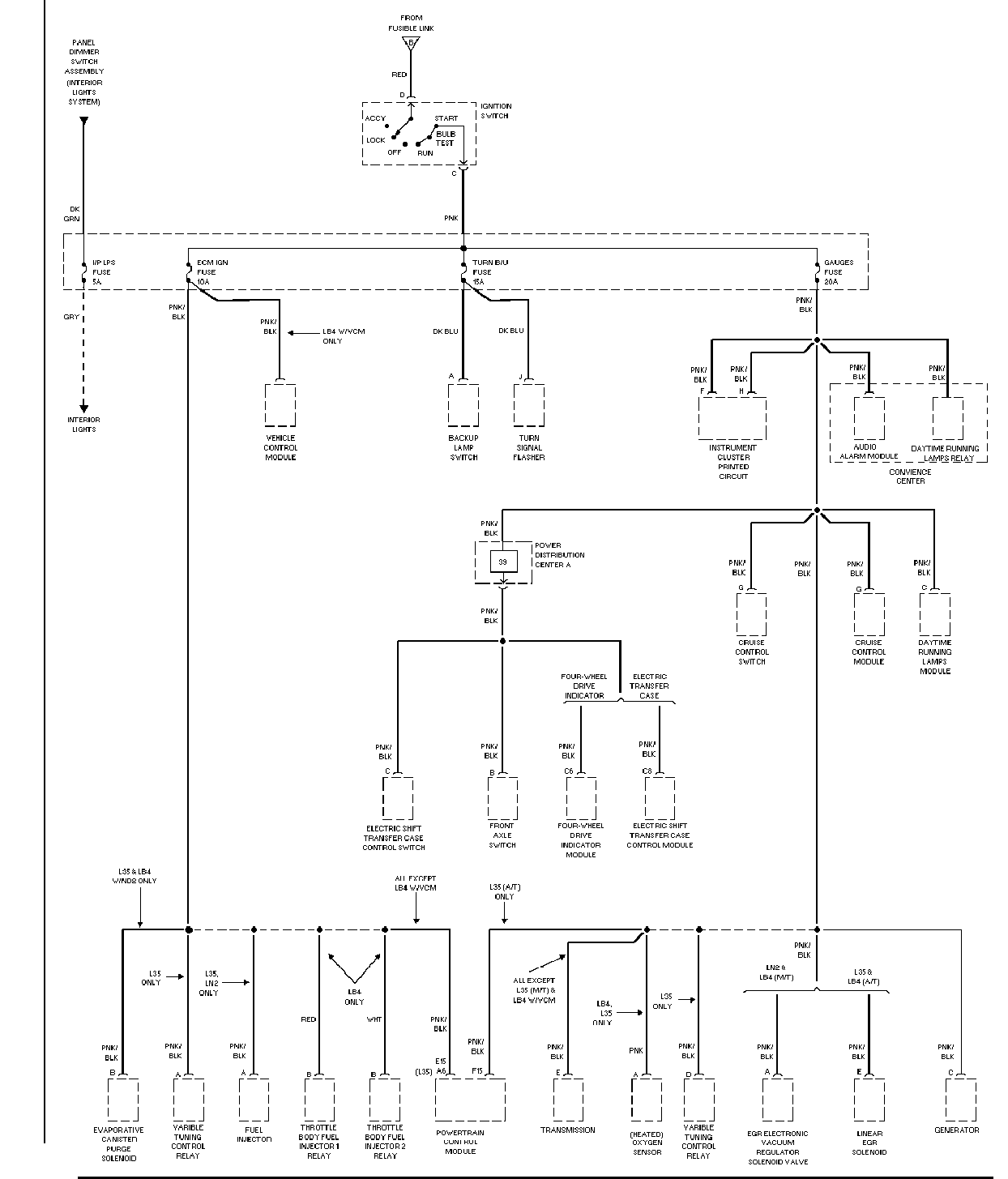

| 电源电路图 1 2 3 |
|

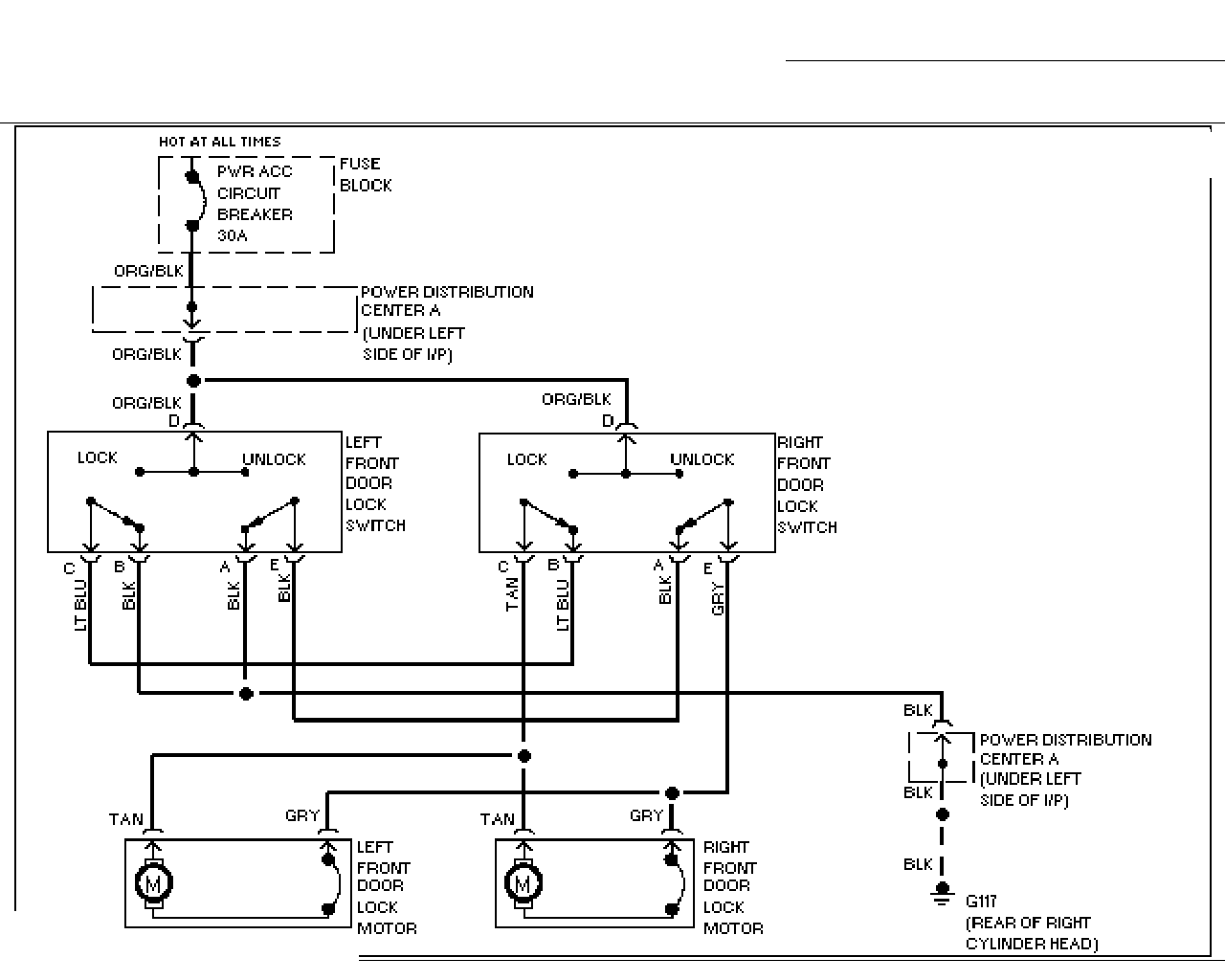

| 电动门锁电路图 |
|

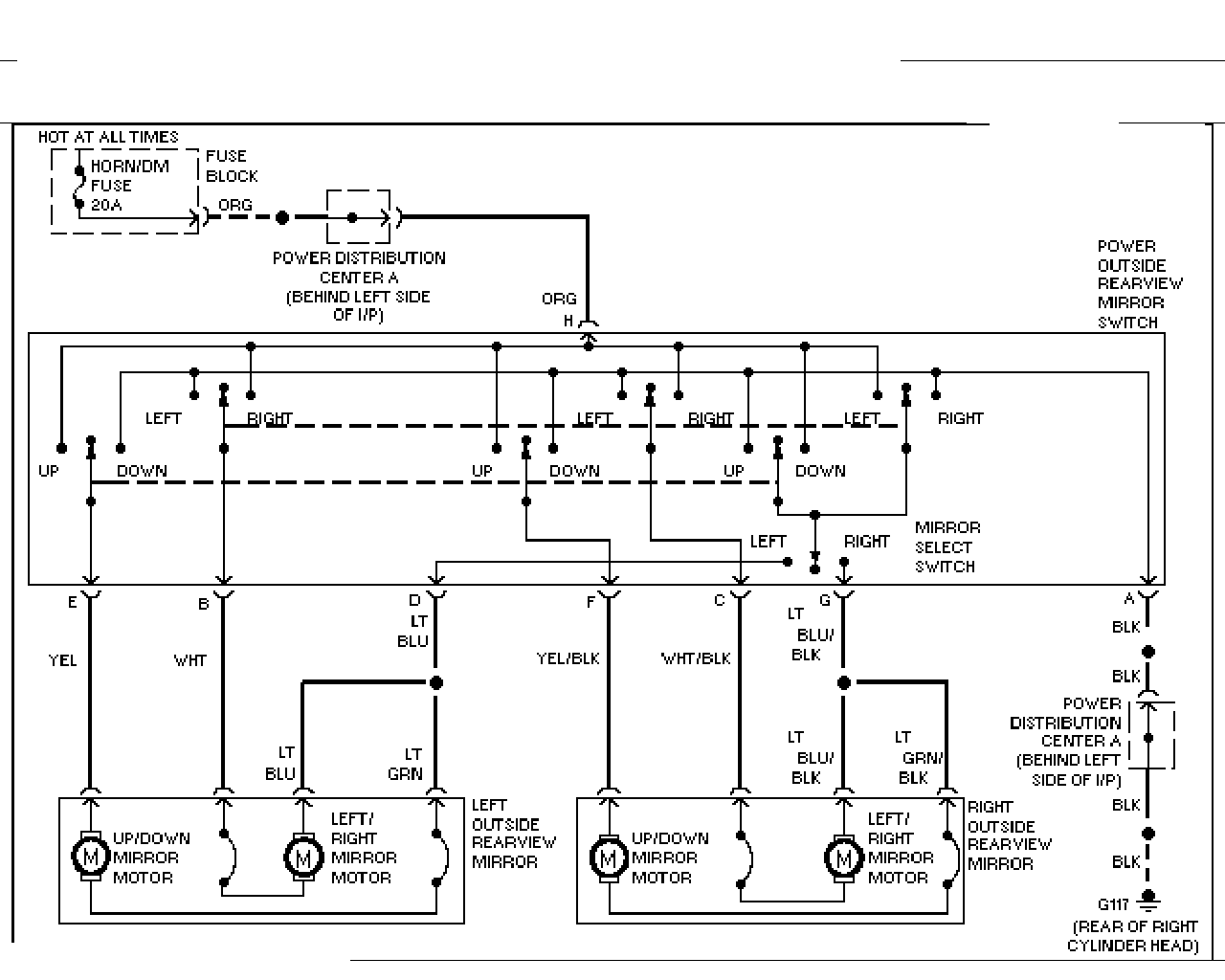

| 电动后视镜电路图 |
|

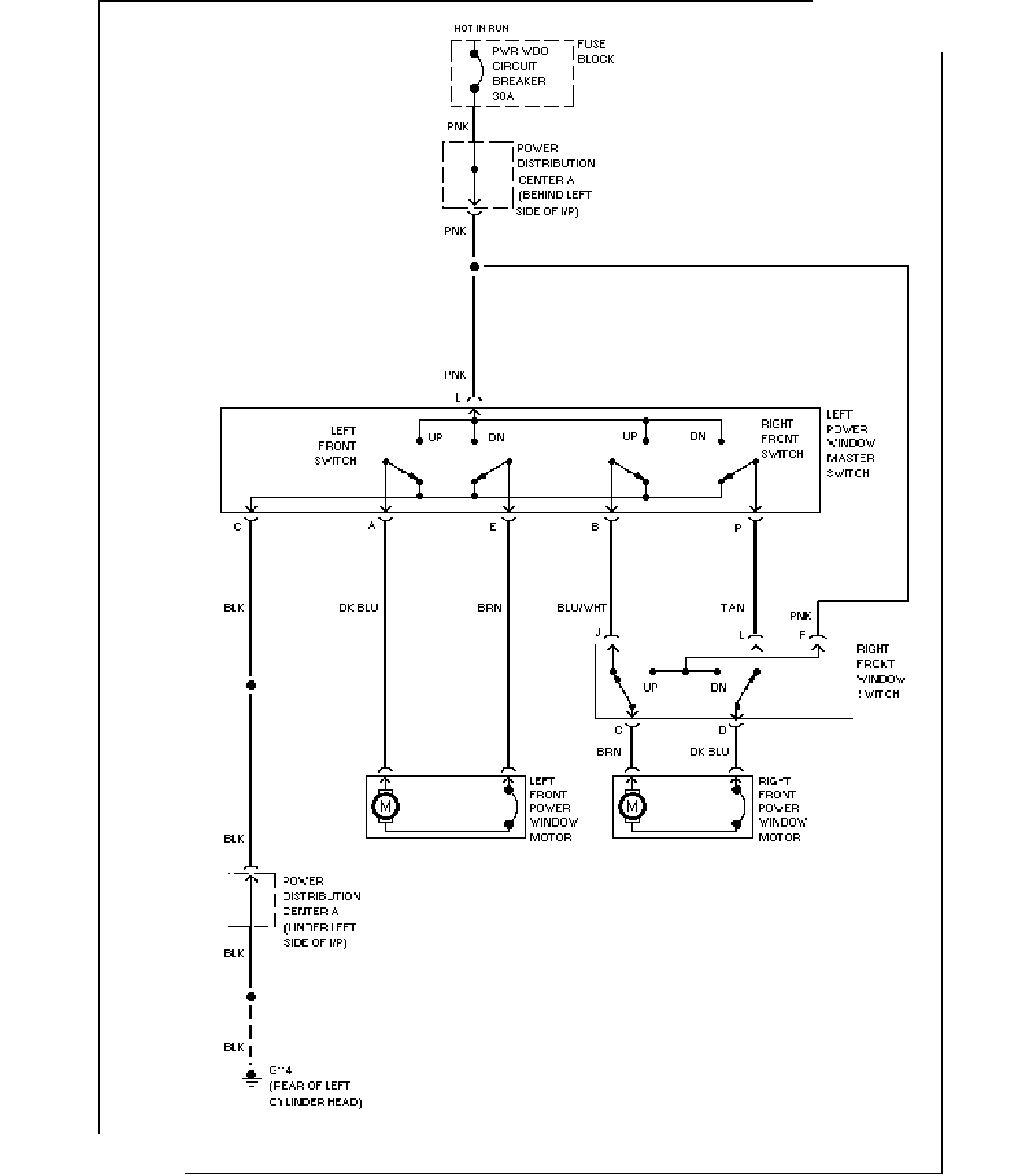

| 电动窗电路图 |
|

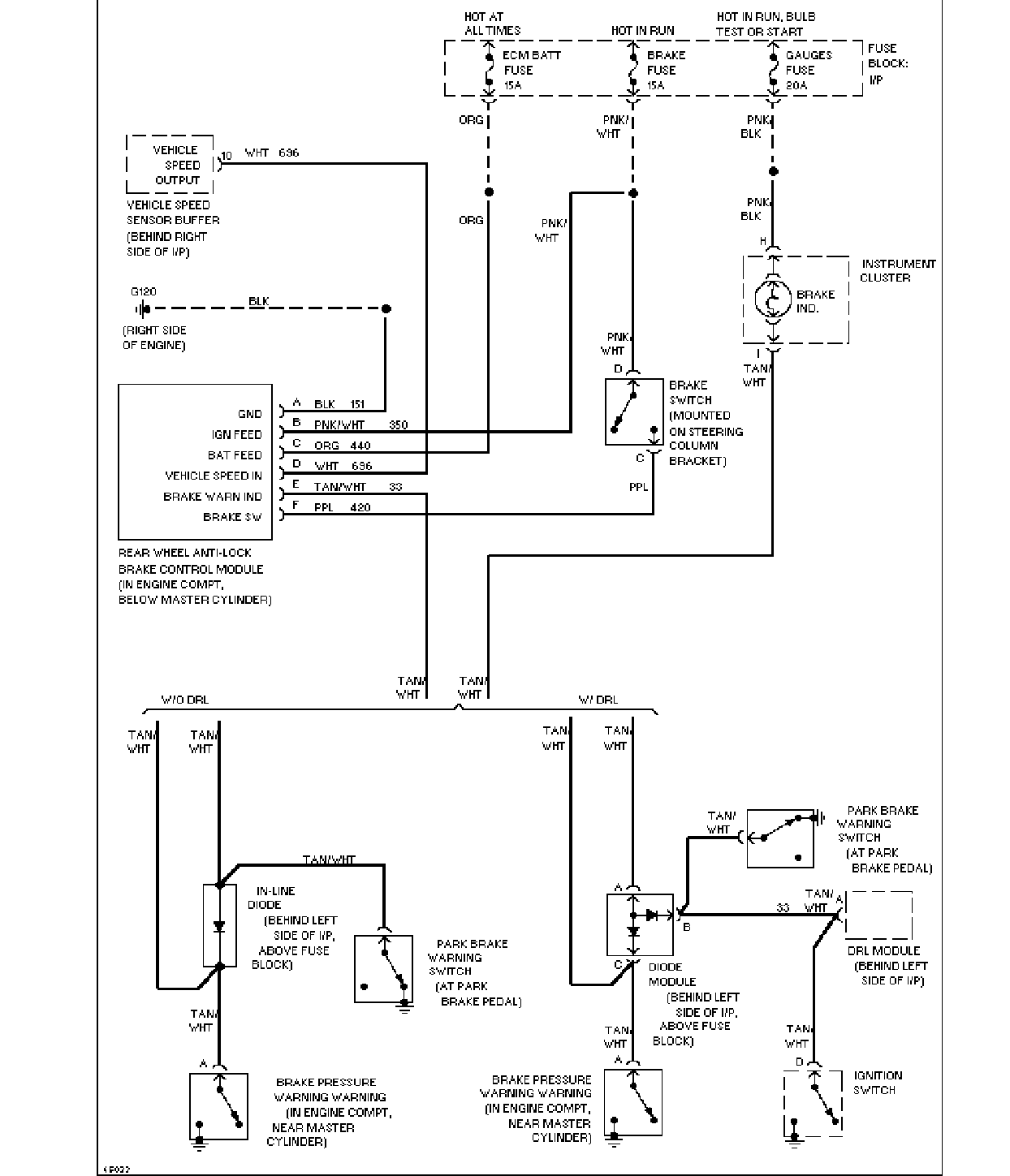

| 后轮ABS电路图 |
|

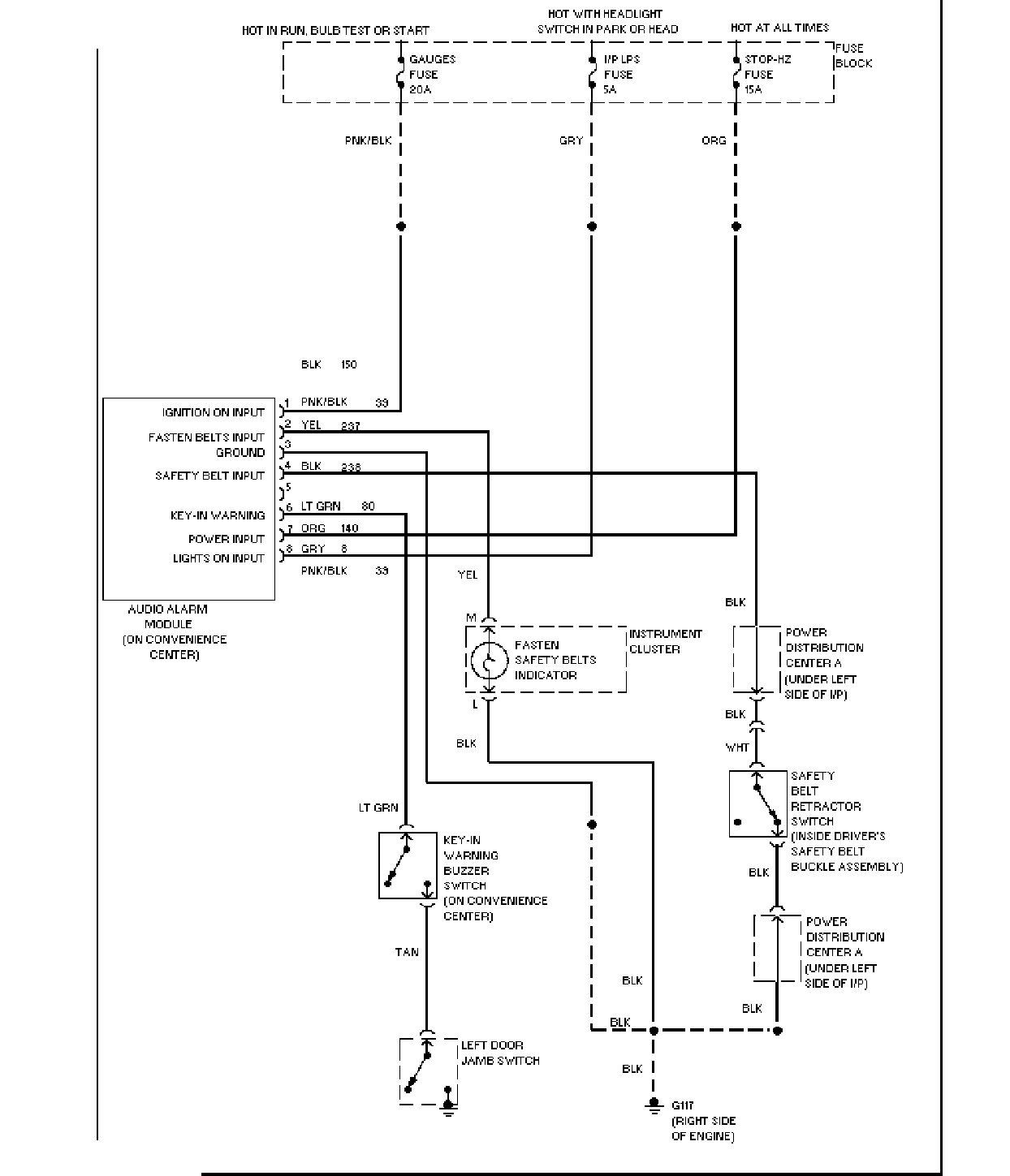

| 报警系统电路图 |
|
