一、规格
1、紧固件紧固规格
应用 |
规格 |
公制 |
英制 |
| 收音机螺钉 |
2牛顿米 |
18磅力英寸 |
| 天线放大器搭铁引线螺栓 |
2牛顿米 |
18磅力英寸 |
| 天线放大器螺栓 |
2牛顿米 |
18磅力英寸 |
| 前车门下扬声器螺栓 |
2牛顿米 |
18磅力英寸 |
| 前车门上扬声器螺钉 |
2牛顿米 |
18磅力英寸 |
| 后扬声器护栅螺母 |
2牛顿米 |
18磅力英寸 |
2、GM SPO组编号
应用 |
GM
SPO组编号 |
收音机 |
9.650 |
天线拉线 |
9.647 |
扬声器护栅 |
9.665 |
收音机线束套件 |
21.480 |
扬声器 |
9.650 |
二、示意图和布线图

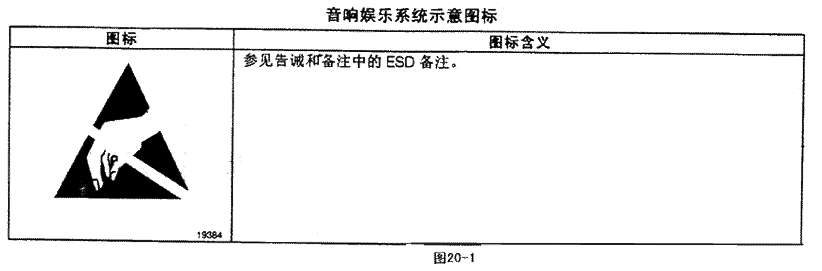

1、音响娱乐系统示意图标：
2、收音机/音响系统示意图
收音机/音响系统示意图(电源、搭铁、前大灯开关和收音机)( 图20-2)
收音机/音响系统示意图(扬声器系统RPO UQ3)( 图20-3)
收音机/音响系统示意图(后窗天线和收音机天线模块)( 图20-4)
收音机/音响系统示意图(电源、搭铁和收音机控制开关(后))( 图20-5)
三、部件定位器
音响娱乐系统部件
名称 |
位置 |
定位器视图 |
接头端视图 |
数据连接插头(DLC) |
位于IP(仪表板)左下侧,转向柱右侧 |
参见数据连接对话部件视图 |
参见数据连接对话接头端视图
|
保险丝盒 |
位于IP(仪表板)右侧,右前车门门洞内。 |
参见电源和搭铁部件视图 |
|
前大灯开关 |
位于IP(仪表板)左上侧。 |
参见照明系统部件视图 |
参见照明系统接头端视图 |
收音机 |
位于IP(仪表板)中心。 |
参见音响娱乐系统部件视图 |
参见音响娱乐系统接头端视图 |
收音机天线模块 |
安装在后窗叠架中心下侧。 |
参见音响娱乐系统部件视图 |
参见音响娱乐系统接头端视图 |
收音机控制开关(后) |
位于地板支架后部,后加热器A/C控制模块上部。 |
参见音响娱乐系统部件视图 |
参见音响娱乐系统接头端视图 |
收音机前车门扬声器 |
位于门装饰衬板前下端。 |
参见音响娱乐系统部件视图 |
参见音响娱乐系统接头端视图 |
收音机后扬声器 |
安装在后窗装饰衬板内。 |
参见音响娱乐系统部件视图 |
参见音响娱乐系统接头端视图 |
后窗天线栅(RPO UK6) |
后窗 |
参见音响娱乐系统部件视图 |
参见音响娱乐系统接头端视图 |
C200(56孔) |
仪表板(IP)线束至车身线束,位于IP(仪表板)右后侧。 |
参见线束布线视图 |
参见串联线束接头端视图 |
C240(16孔) |
仪表板(IP)线束至前地板支架线束,位于支架前端后部。 |
参见线束布线视图 |
参见串联线束接头端视图 |
C301(40孔) |
车身线束至左前车门线束,位于A支柱内。 |
参见线束布线视图 |
参见串联线束接头端视图 |
C302(40孔) |
车身线束至右前车门线束,位于A支柱内。 |
参见线束布线视图 |
参见串联线束接头端视图 |
C395(2孔) |
车身线束至后窗天线线束,位于后窗装饰衬板右下侧的后厢内。 |
参见线束布线视图 |
参见串联线束接头端视图 |
G200 |
位于IP(仪表板)厢右后侧。 |
参见线束布线视图 |
|
G203 |
位于IP(仪表板)下部,转向柱的右侧。 |
参见线束布线视图 |
|
P500 |
左A支柱。 |
参见线束布线视图 |
|
P600 |
右A支柱。 |
参见线束布线视图 |
|
S202 |
IP(仪表板)线束,位于转向柱右侧,距C242(中央操纵台)引出线约19厘米(8英寸)。 |
|
|
S203 |
IP(仪表板)线束,位于转向柱右侧,距仪表中央组件引出线约8厘米(3英寸)。 |
|
|
S230 |
IP(仪表板)线束,距鼓风机马达控制模块引出线约4厘米(2英寸)。 |
|
|
S241 |
IP(仪表板)线束,位于收音机下部的下控制板,大约离C242(中央操纵台)引出线约6厘米(3英寸)。 |
|
|
S335 |
前地板控制台线束，位于控制台内，距附件A/C鼓风机马达引出线约7英寸。 |
|
|
四、音响娱乐系统部件视图
1.车顶纵梁的右前侧(图20-6)
2、后车顶纵梁的右侧(图20-7)
3、右后车顶纵梁( 图20-8)
4、仪表板中心( 图20-9)
5、右后翼子板( 图20-10)
6、车门内下侧( 图20-11)
7、后行李架( 图20-12)
音响娱乐系统接头端视图
8、收音机控制开关(后)( 图20-13)
9、收音机( 图20-14)
10、收音机天线模块( 图20-16)
11、收音机扬声器，左前车门(C1)( 图20-17)
12、收音机扬声器，右前车门(C1)( 图20-18)
13、左后收音机扬声器（ 图20-19）
14、右后收音机扬声器（ 图20-20）
五、诊断信息和程序
1、收音机/音响系统诊断系统检查
步骤 |
操作 |
正常结果 |
异常结果 |
1 |
·将点火开关转至运行位置。 ·打开收音机。 |
·收音机处于打开状态。 ·所有扬声器工作正常。 |
·收音机有故障不能工作,扬声器不发声。 ·收音机存储器有故障不能工作。
·收音机显示有故障不能工作,但扬声器可操作。
·或收音机显示LOC。
·天线接收质量差。 |
2 |
将前大灯开关转至驻车位置 |
·收音机显示变光。 ·收音机面板启亮。
·收音机按钮启亮。 |
收音机照明有故障不能工作及驻车灯接通。 |
3 |
将磁带插入收音机。 |
磁带功能正常。 |
磁带唱机有故障不能工作。 |
4 |
操作后收音机控制开关 |
收音机功能正常。 |
收音机控制装置有故障不能工作-后排座椅。 |
*对于异常结果，参见相关的症状诊断表 |
2、天线接收不良
步骤 |
操作 |
数值 |
是 |
否 |
1 |
是否执行了收音机/音响系统检查? |
|
至步骤2 |
见诊断系统检查-收音机/音响系统 |
2 |
1.打开收音机。 2.用数字式万用表(DMM),在收音机放大器模块接头C395端子A与搭铁之间,从后部进行探测。
电压是否等于规定值? |
12伏 |
至步骤4 |
至步骤3 |
3 |
1.保持收音机打开。 2.用数字式万用表(DMM),在收音机端子F3和搭铁之间,从后部进行探测。
电压是否等于规定值? |
12伏 |
至步骤9 |
至步骤7 |
4 |
1.保持收音机打开。 2.用数字式万用表(DMM),在收音机天线模块接头C395端子A和端子B之间,从后部进行探测。
电压是否等于规定值? |
12伏 |
至步骤5 |
至步骤10 |
5 |
检查同轴电线(位于收音机和收音机天线模块之间)。 同轴电线是否正常? |
|
至步骤6 |
至步骤8 |
6 |
1.检查后窗天线格栅和收音机天线模块之间的连接。 2.如果正常,更换收音机天线模块。欲了解维修程序,参见天线放大器的更换。
维修是否完成? |
|
见诊断系统检查-收音机/音响系统 |
|
7 |
更换收音机。欲了解维修程序,参见收音机的更换。 维修是否完成? |
|
见诊断系统检查-收音机/音响系统 |
|
8 |
更换同轴电线。欲了解维修程序,参见天线加长拉线的更换。 维修是否完成? |
|
见诊断系统检查-收音机/音响系统 |
|
9 |
维修电路145中的开路。 维修是否完成? |
|
见诊断系统检查-收音机/音响系统 |
|
10 |
维修电路351中的开路。 维修是否完成? |
|
见诊断系统检查-收音机/音响系统 |
|
3、收音机显示LOC
步骤 |
操作 |
数值 |
是 |
否 |
1 |
检查收音机的操作是否正常。收音机能否打开和关闭? |
|
至步骤2 |
至步骤3 |
2 |
1.将点火装置拨到关闭(OFF)位置。 2.取消保险丝E1-E2和保险丝J7-J81分钟,然后重新安装保险丝。
3.将点火装置置于运行(RUN)位置。
4.打开收音机。
收音机是否显示LOC? |
|
至步骤3 |
系统正常 |
3 |
更换收音机。欲了解维修程序,参见收音机的更换。 维修是否完成? |
|
见诊断系统检查-收音机/音响系统 |
|
4、收音机控制装置有故障不能工作-后座椅
步骤 |
操作 |
数值 |
是 |
否 |
1 |
1.用测试灯在接头C240端子M与搭铁之间,从后部进行探测。 2.接通点火开关。
测试灯是否启亮? |
|
至步骤2 |
至步骤7 |
2 |
1.断开C240。 2.将数字万用表(DMM)连接在C240(插座侧)端子M与端子P之间。
3.按压各收音机控制开关按钮,每次按一个。
4.将近似电阻值与下列电阻值相比较:
·加大音量:6652瓦
·降低音量：13632
·声源:4282瓦
·PSCAN:3102瓦
·静音:2387瓦
·AMFM:1912
·向下搜索:1564瓦
·向上搜索:1270瓦
所有电阻值是否与上述电阻值大致相等? |
|
至步骤4 |
至步骤3 |
3 |
1.断开收音机控制开关。 2.将数字万用表(DMM)连接在收音机控制开关线束接头端子A和端子D之间。
3.按压各收音机控制开关按钮,每次按一个。
4.将近似电阻值与下列电阻值相比较:
·提高音量:6652瓦
·调低音量:13632瓦
·声源:4282瓦
·PSCAN:3102瓦
·静音:2387瓦
·AMFM:1912
·向下搜索:1564瓦
·向上搜索:1270瓦
所有电阻值是否与上述电阻值大致相等? |
|
至步骤6 |
至步骤8 |
4 |
1.用测试灯在收音机线束接头端子E6与搭铁之间,从后部进行探测。 2.接通点火开关。
测试灯是否启亮? |
|
至步骤9 |
至步骤5 |
5 |
用数字万用表(DMM)测量收音机线束接头端子E6和搭铁之间的电阻。 电阻是否等于规定值? |
00 |
至步骤6 |
至步骤10 |
6 |
检查电路1796。 电路1796是否接触不良或开路? |
|
至步骤11 |
至步骤12 |
7 |
维修电路43中的接触不良或开路。 维修是否完成? |
|
见诊断系统检查-收音机/音响系统 |
|
8 |
更换收音机控制开关。欲了解维修程序,参见后排座椅音响系统控制装置的更换。 维修是否完成? |
|
见诊断系统检查-收音机/音响系统 |
|
9 |
维修电路1796对B+(蓄电池正极)短路故障。 维修是否完成? |
|
见诊断系统检查-收背机/音响系统 |
|
10 |
维修电路1796对搭铁短路故障。 维修是否完成? |
|
见诊断系统检查-收音机/音响系统 |
|
11 |
维修电路1796中的接触不良或开路。 维修是否完成? |
|
见诊断系统检查-收音机/音响系统 |
|
12 |
更换收音机。欲了解维修程序,参见收音机的更换。 维修是否完成? |
|
见诊断系统检查-收音机/音响系统 |
|
5、收音机显示器有故障不能工作,但扬声器可以操作
步骤 |
操作 |
数值 |
是 |
否 |
1 |
1.将前大灯开关置于关闭位置。 2.用测试灯在收音机线束接头端子F5和搭铁间进行探测。
测试灯是否启亮? |
|
至步骤2 |
至步骤3 |
2 |
维修电路32对B+(蓄电池正极)短路故障。 维修是否完成? |
|
见诊断系统检查-收音机/音响系统 |
|
3 |
更换收音机。欲了解维修程序,参见收音机的更换。 维修是否完成? |
|
见诊断系统检查-收音机/音响系统 |
|
