3000GT 94 电路图集 |

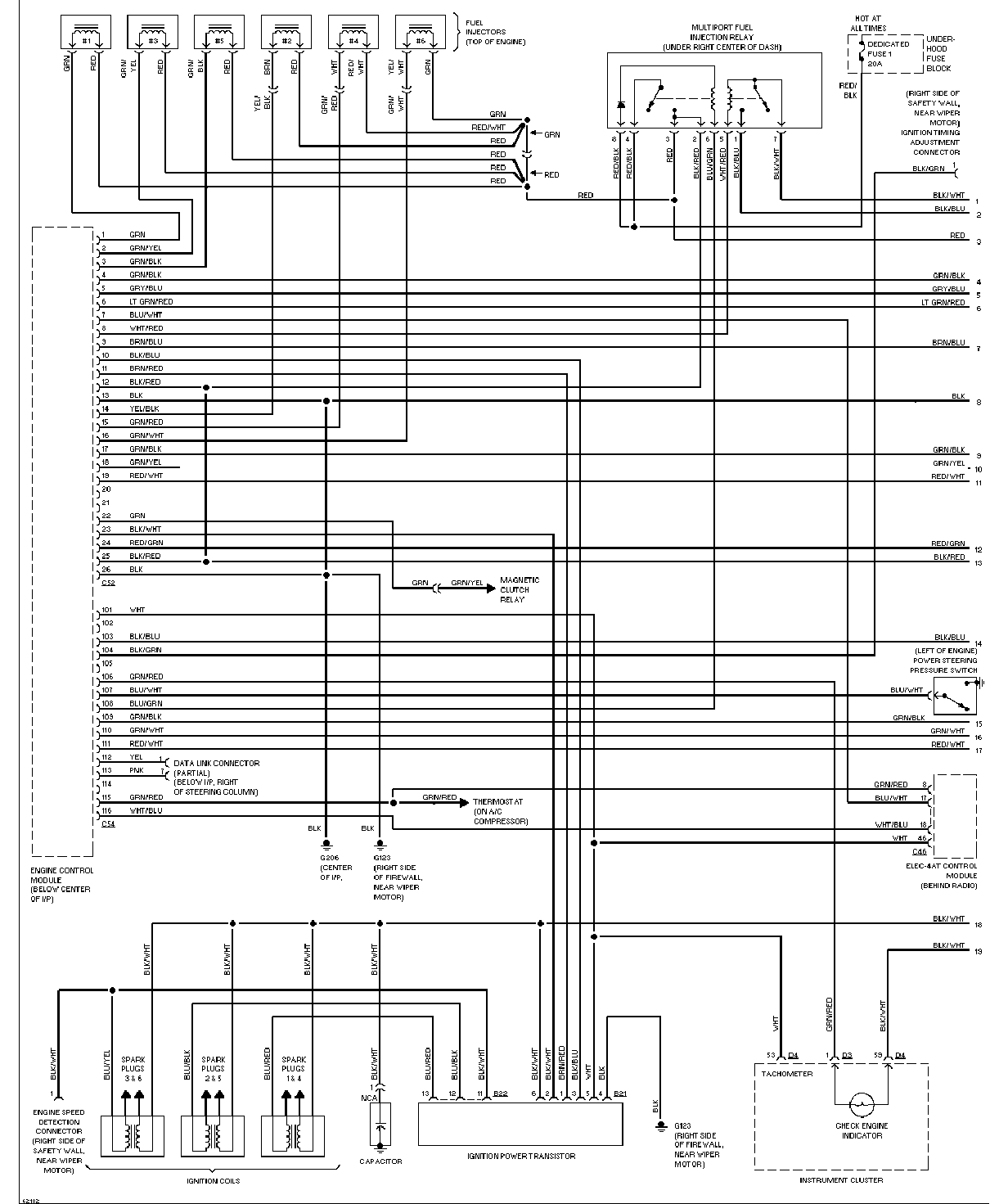

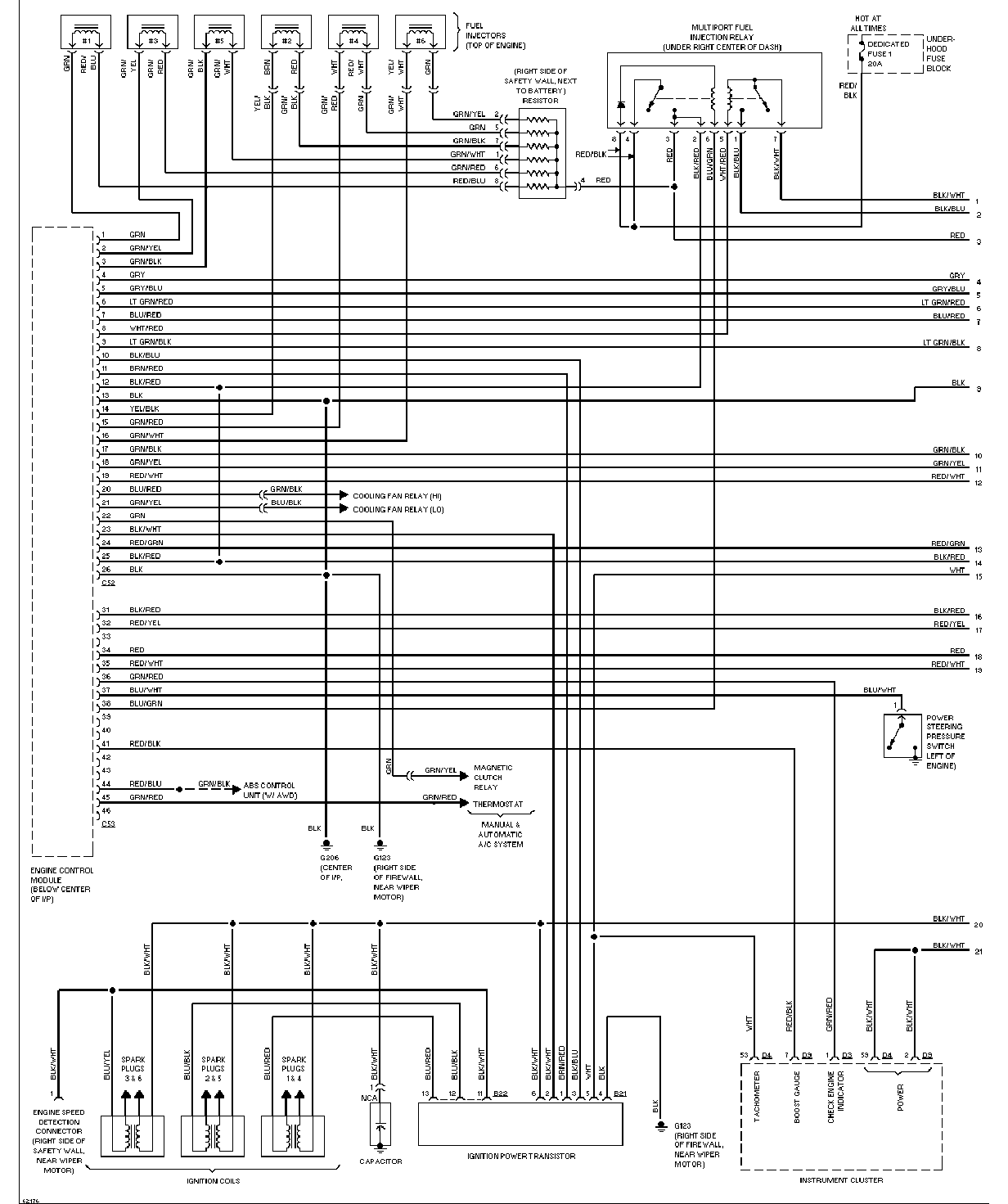

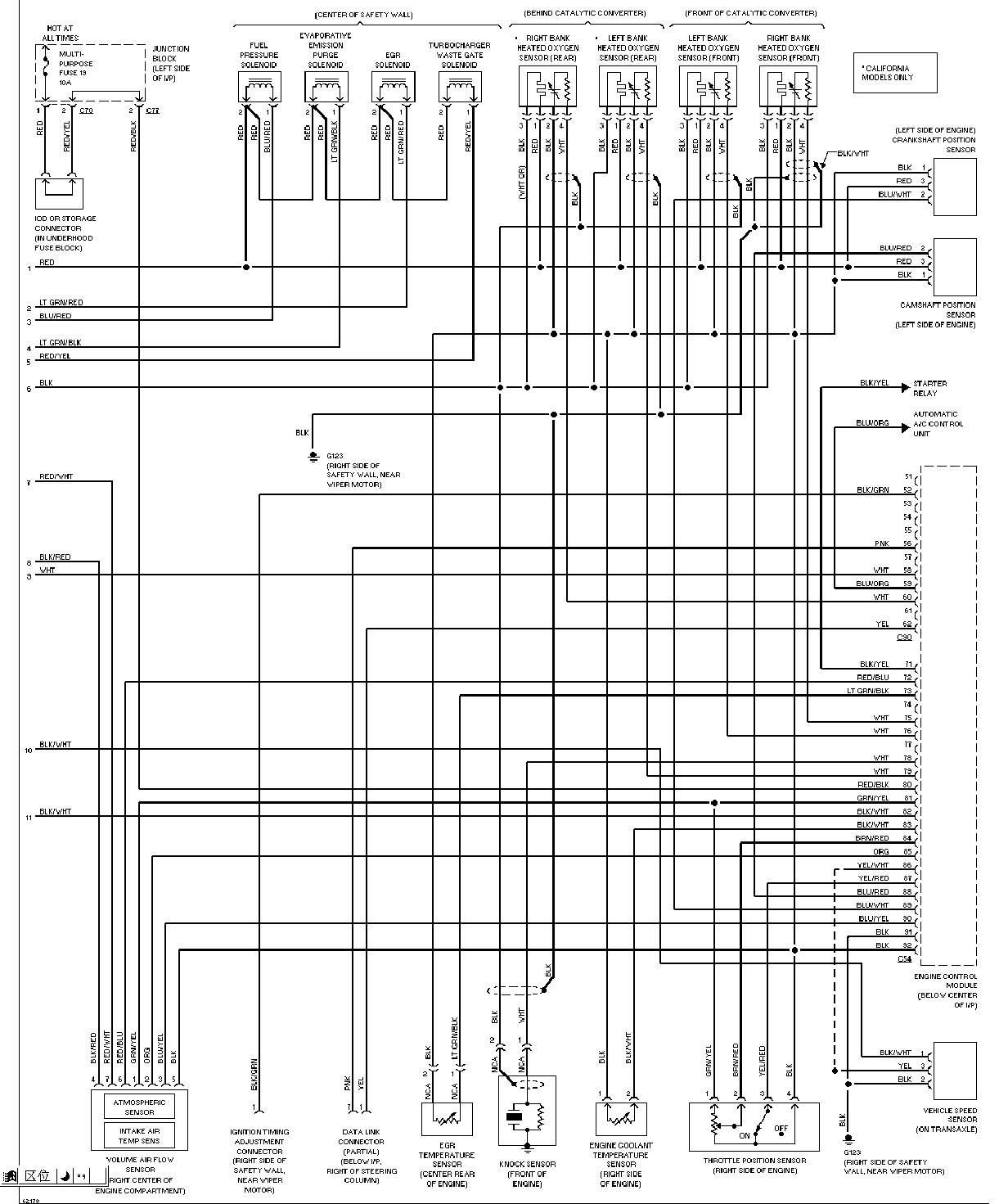

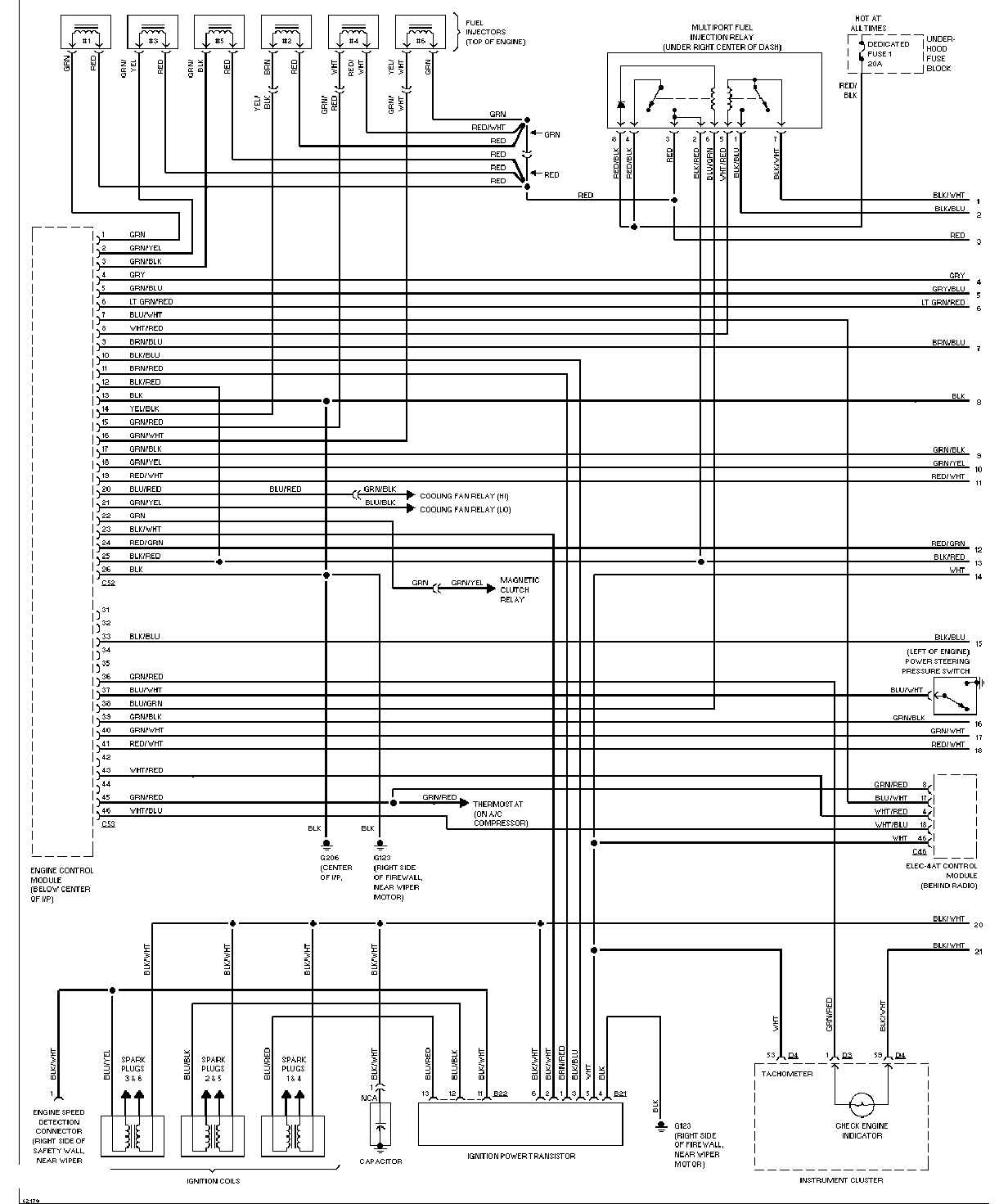

 3.0L涡轮发动机性能电路图(双顶置凸轮轴式)
1 2
3 |
|

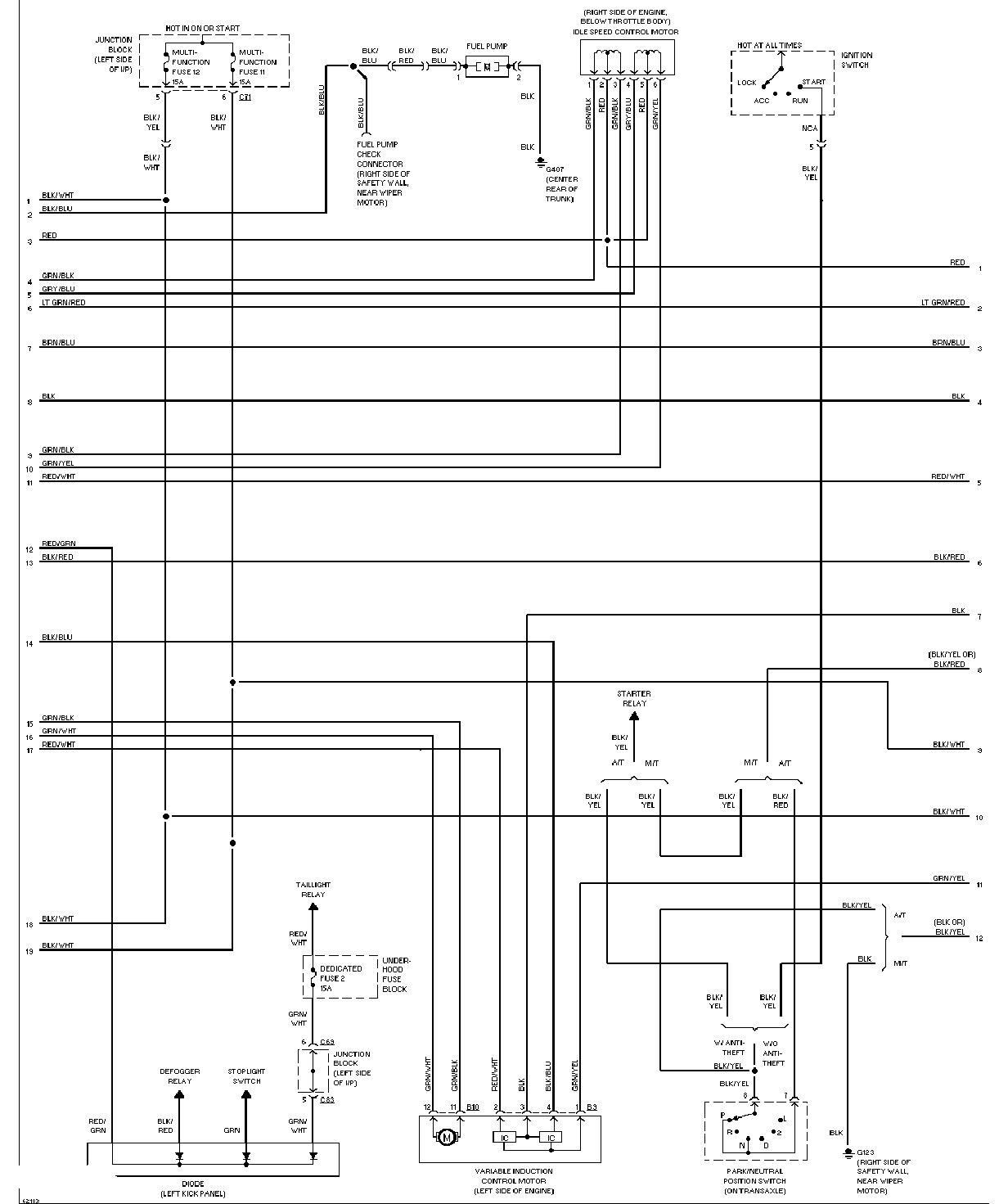

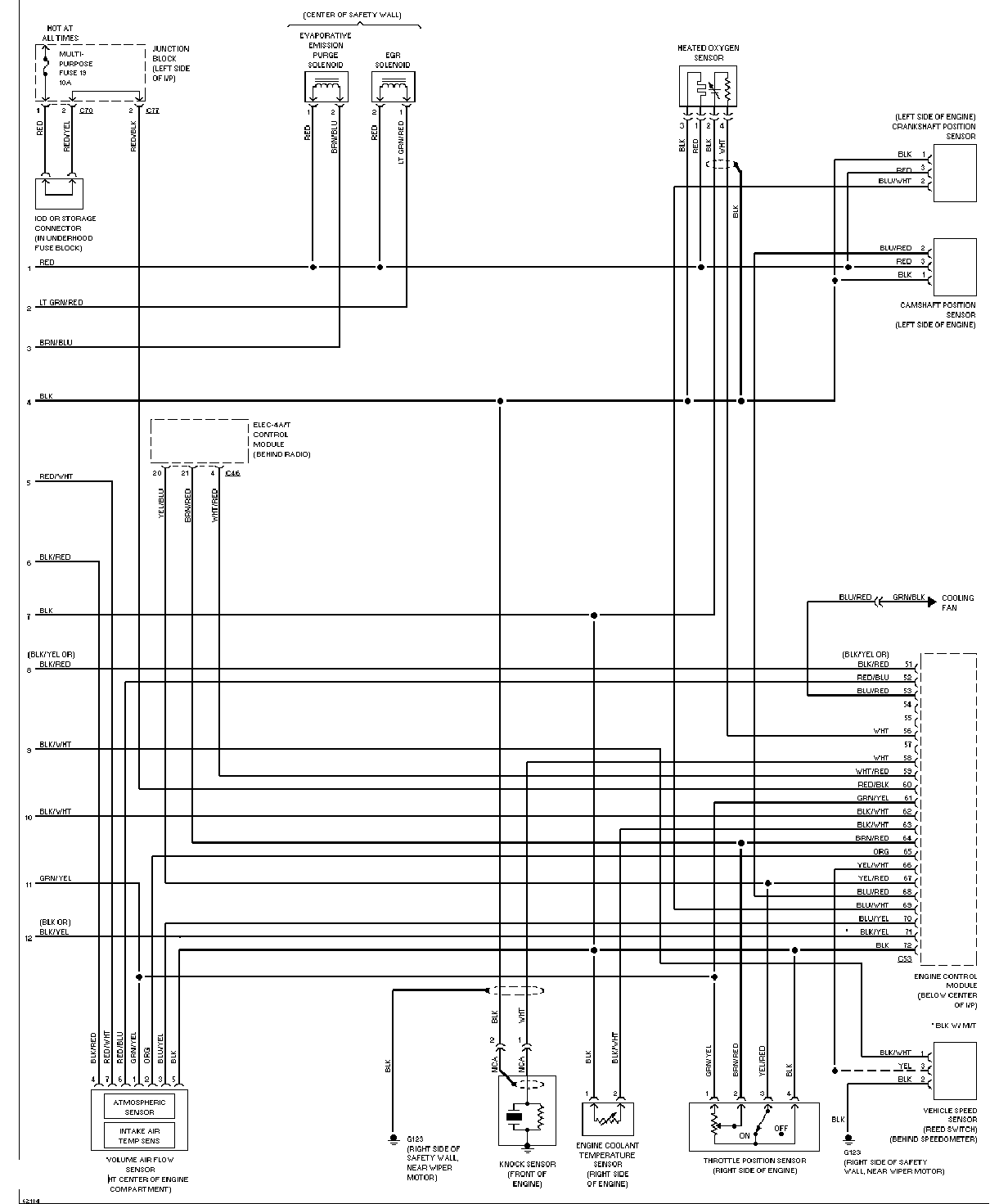

 3.0L涡轮发动机性能电路图(双顶置凸轮轴式)(联邦)
1 2 3 |
|

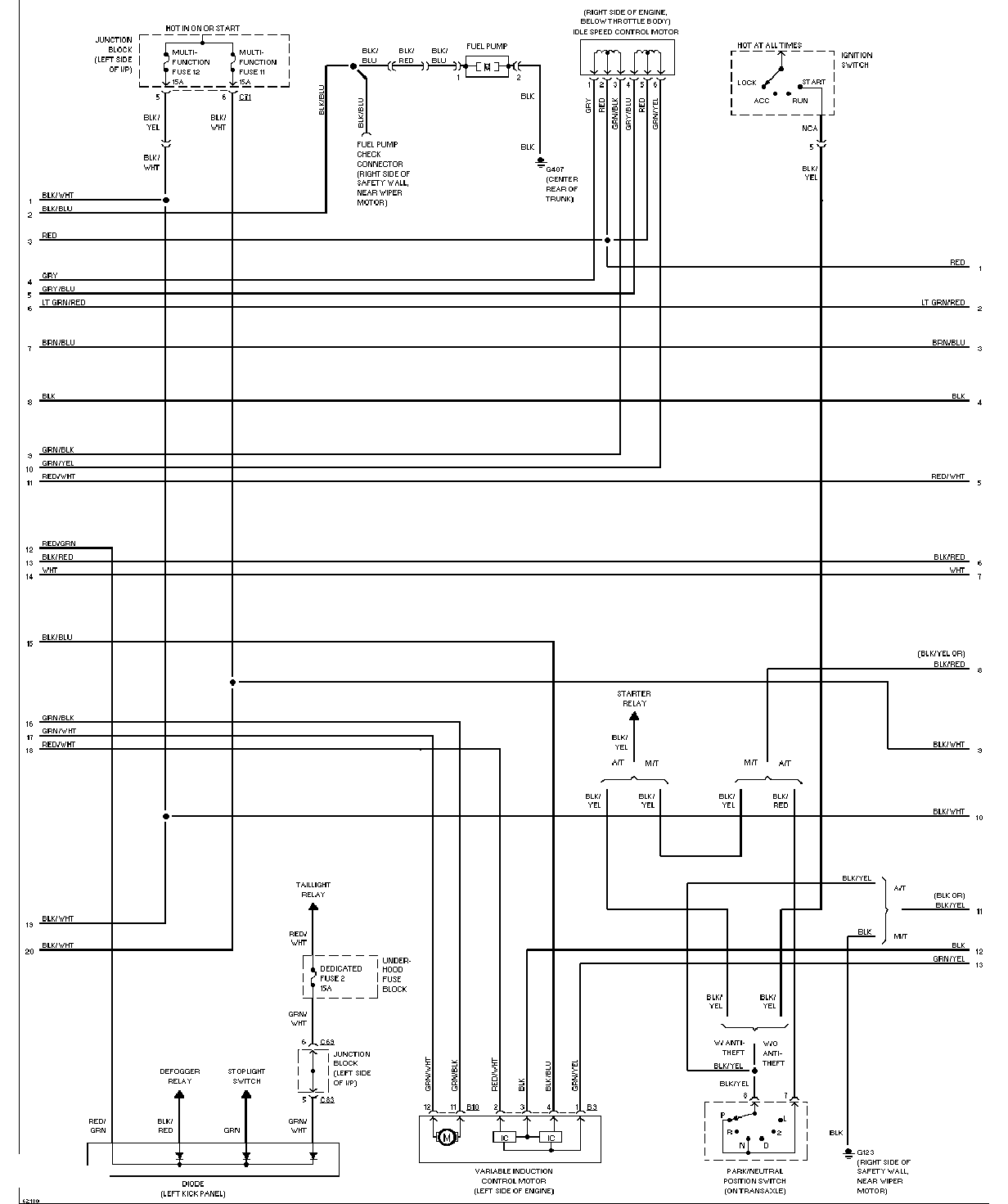

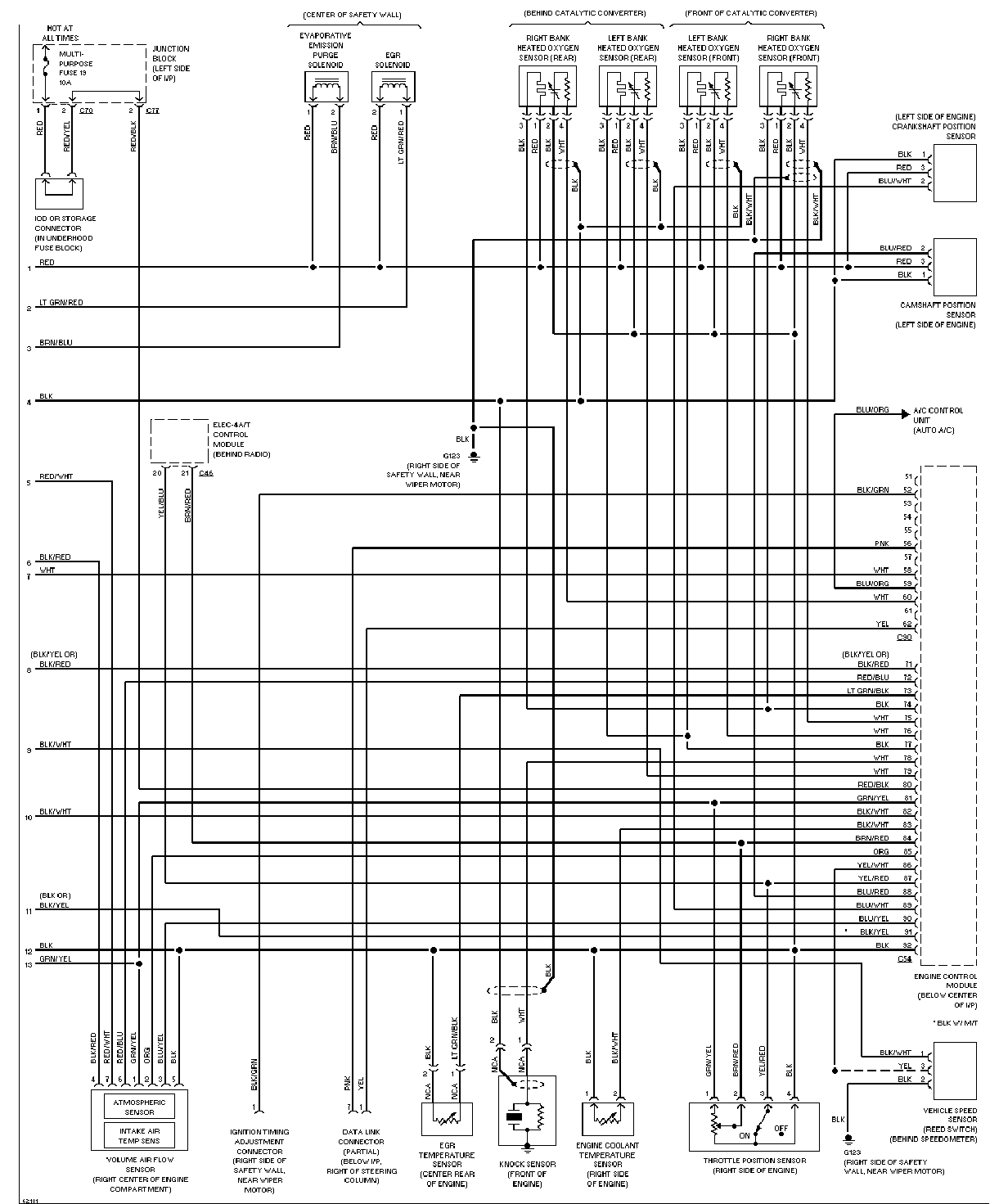

| 3.0L涡轮发动机性能电路图(双顶置凸轮轴式)(加州)
1 2 3 |
|

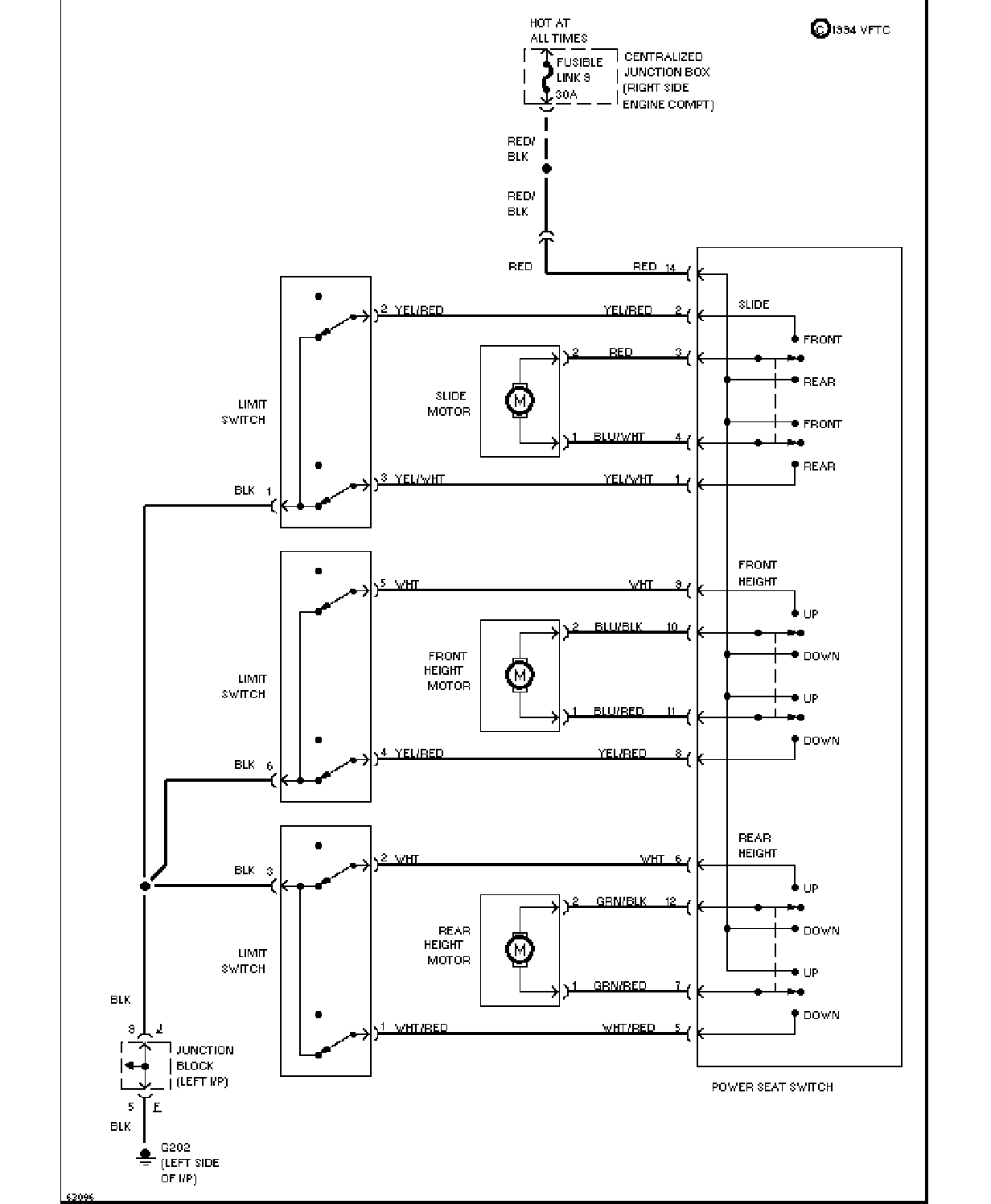

| 六向电动座椅电路图 |

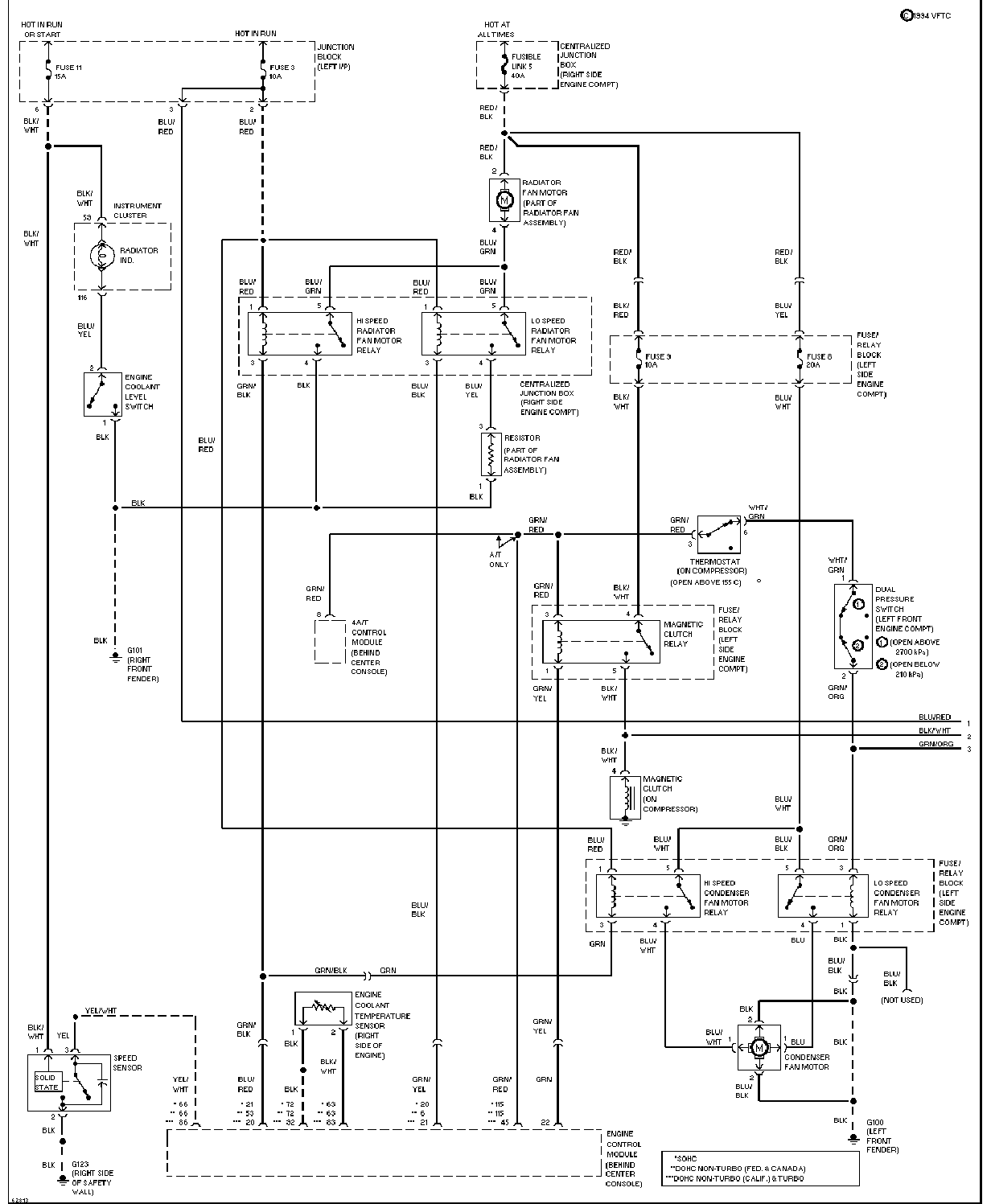

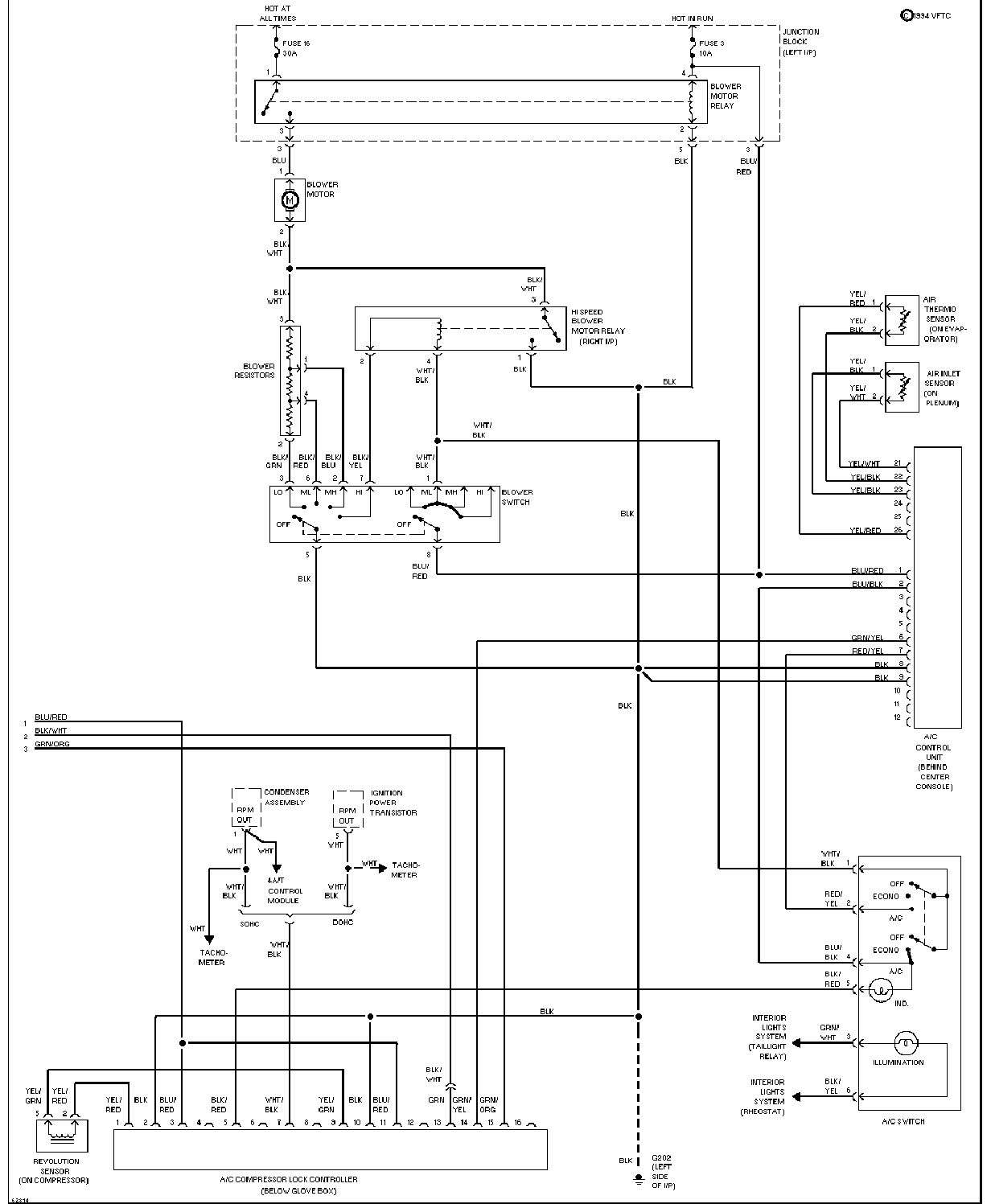

空调电路图(手动) 1 2 |

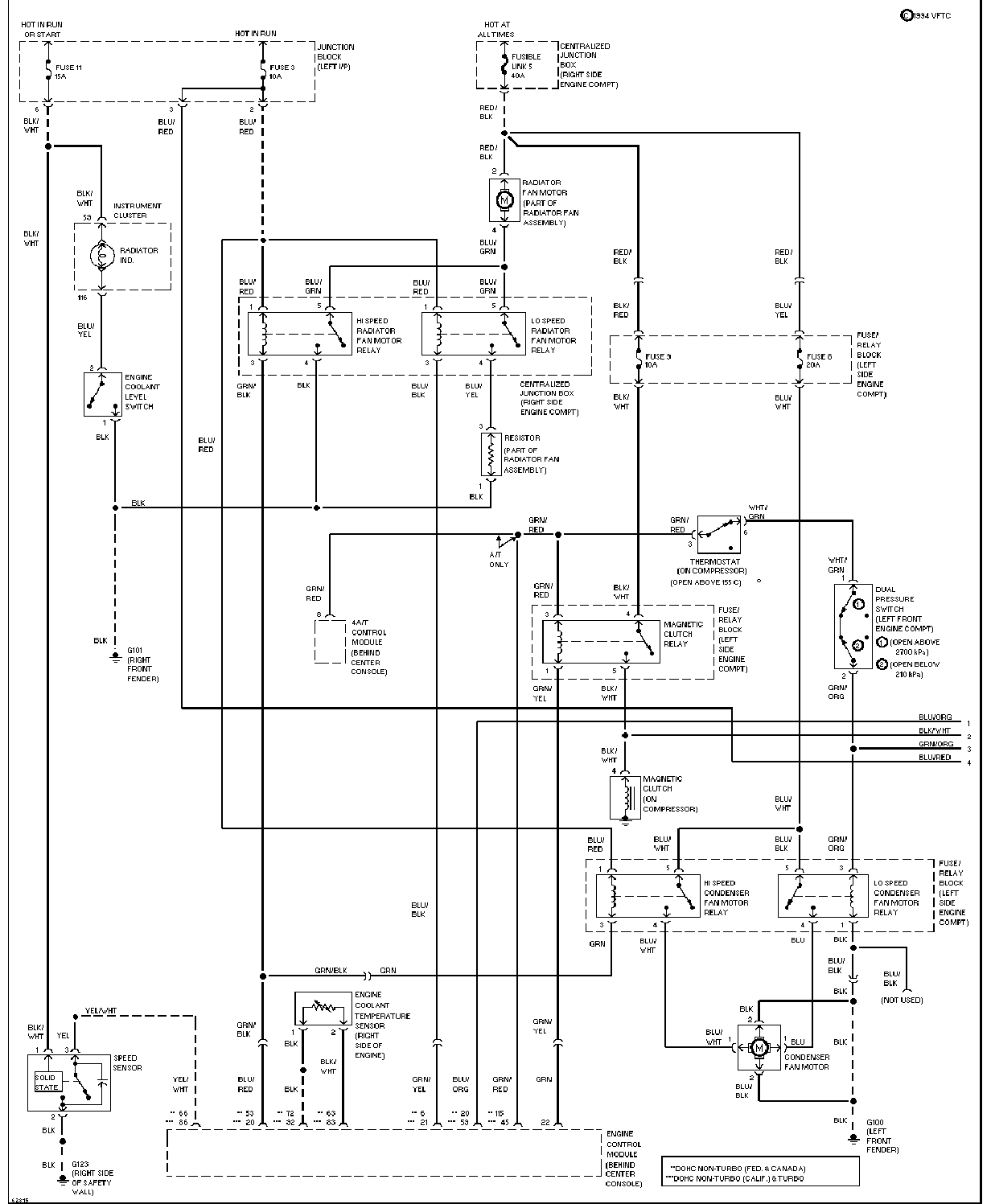

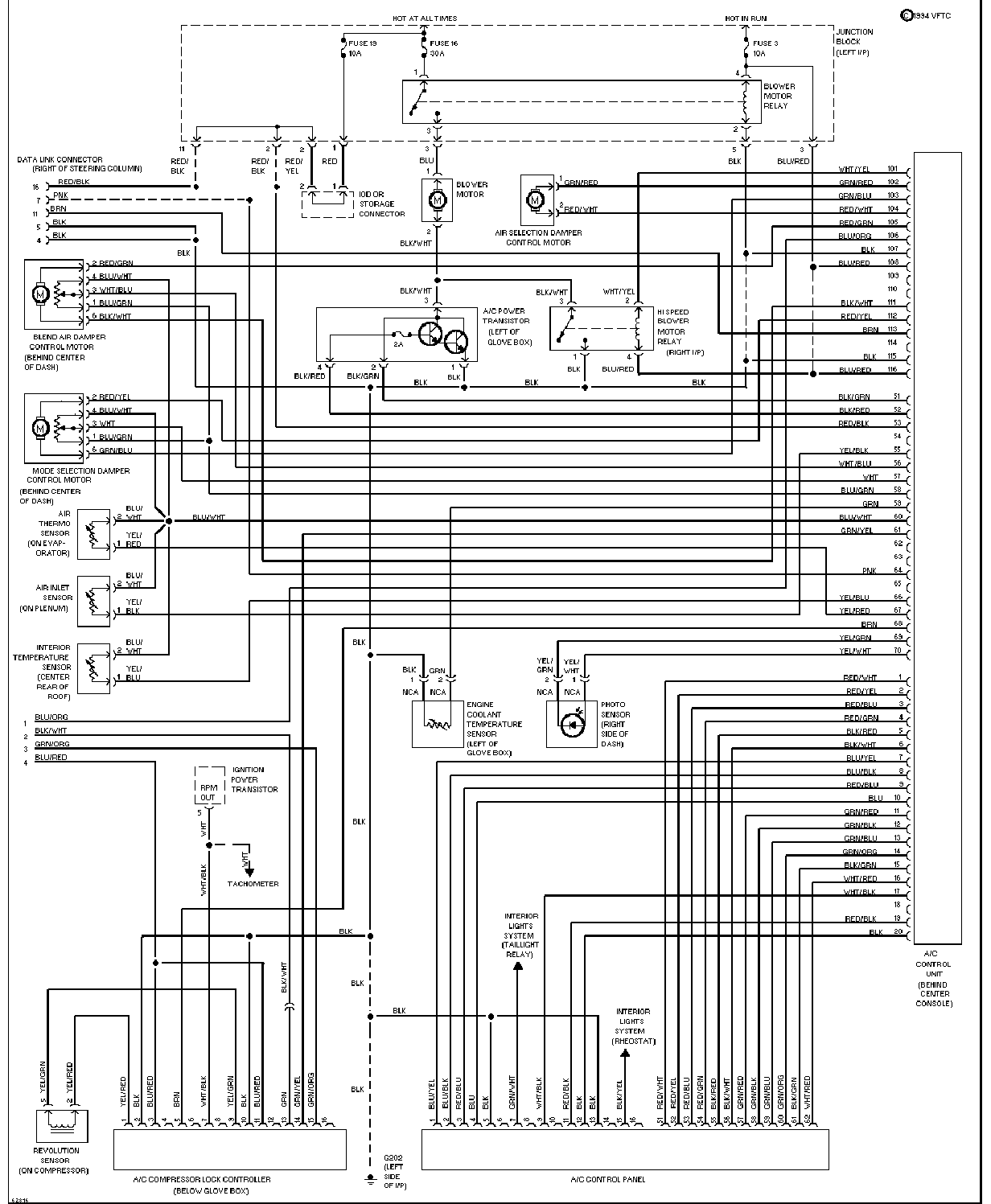

| 空调电路图(自动) 1 2 |

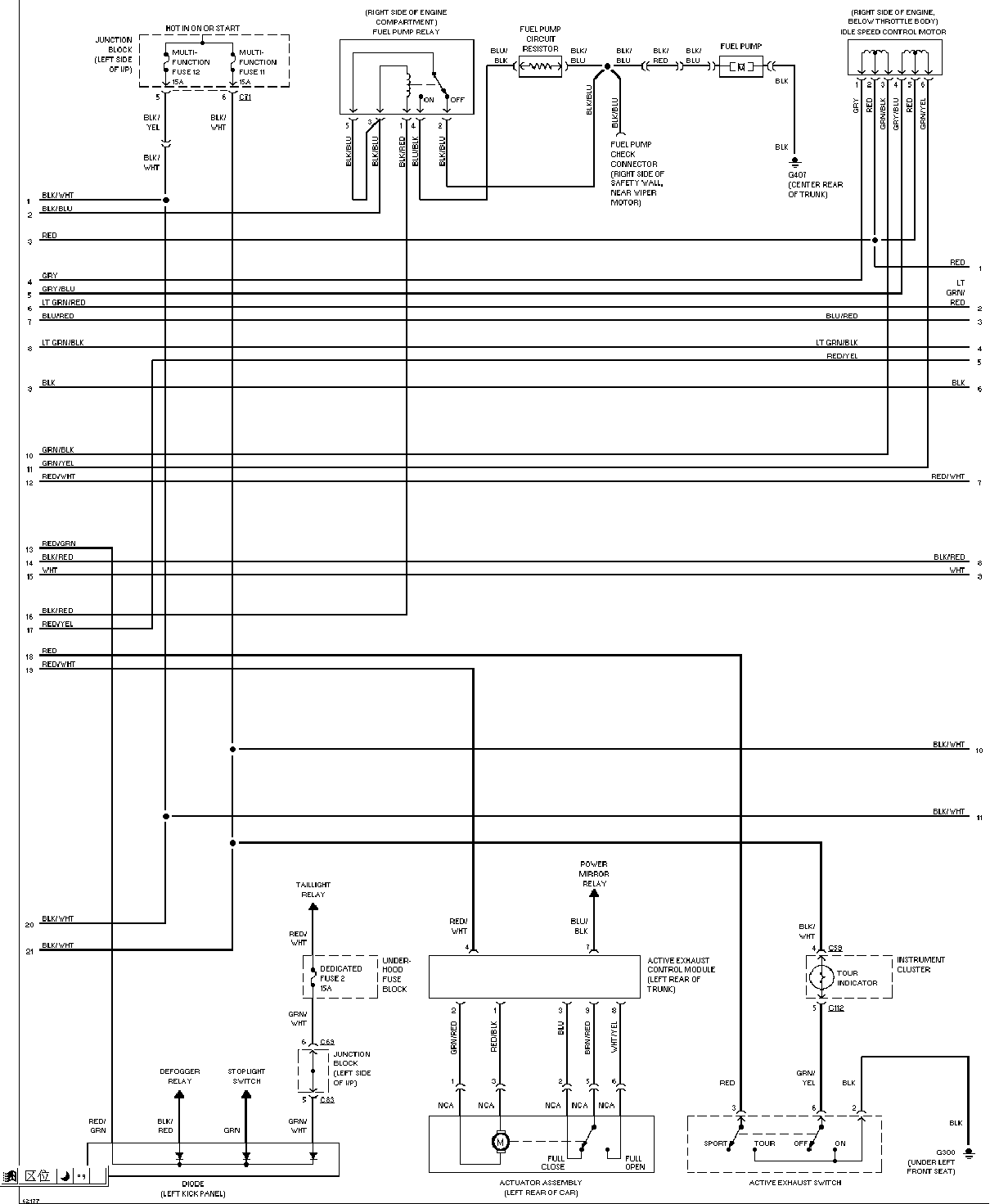

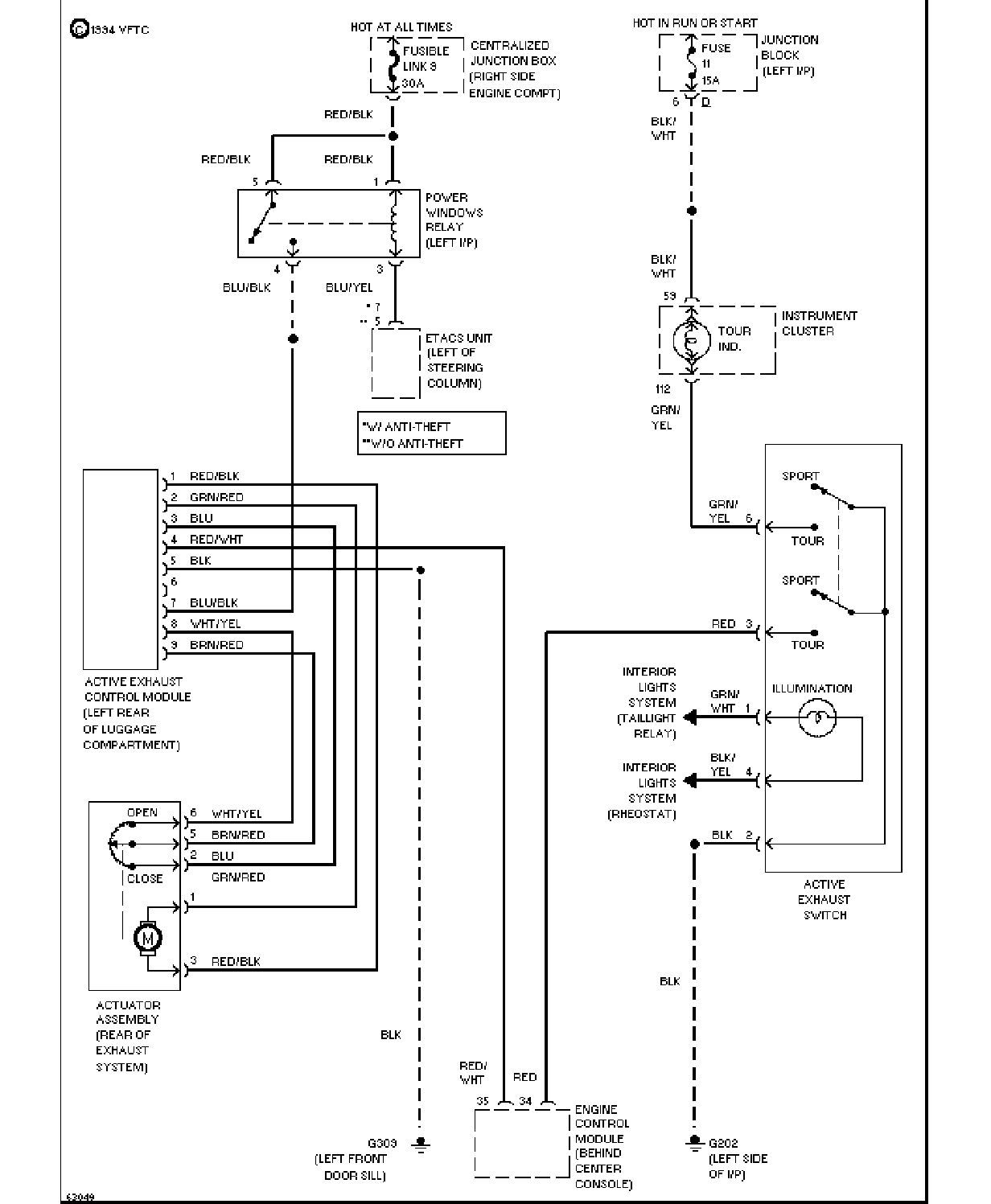

主动式排气电路图 |

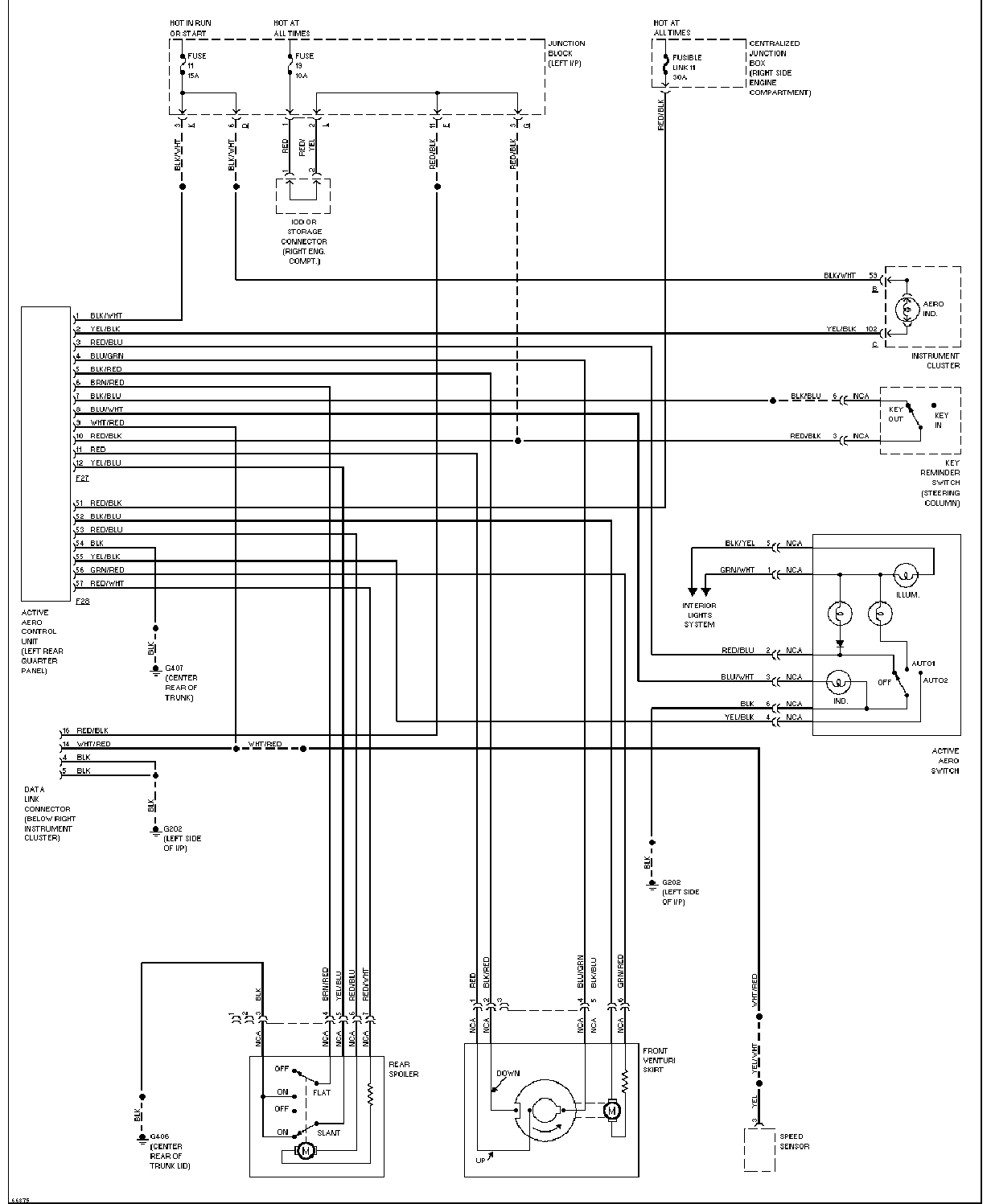

| 主动式空气动力调节电路图 |

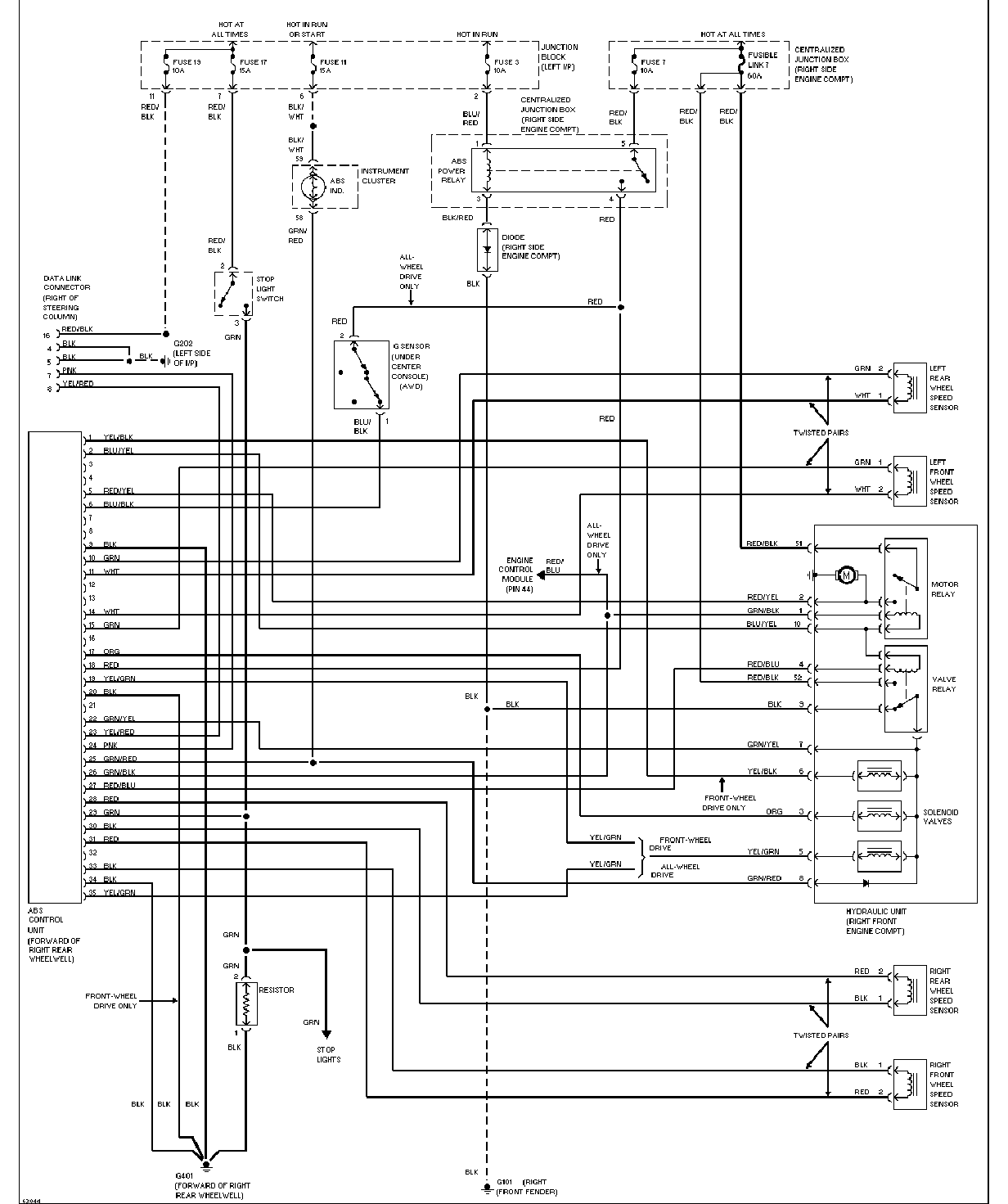

ABS电路图 |

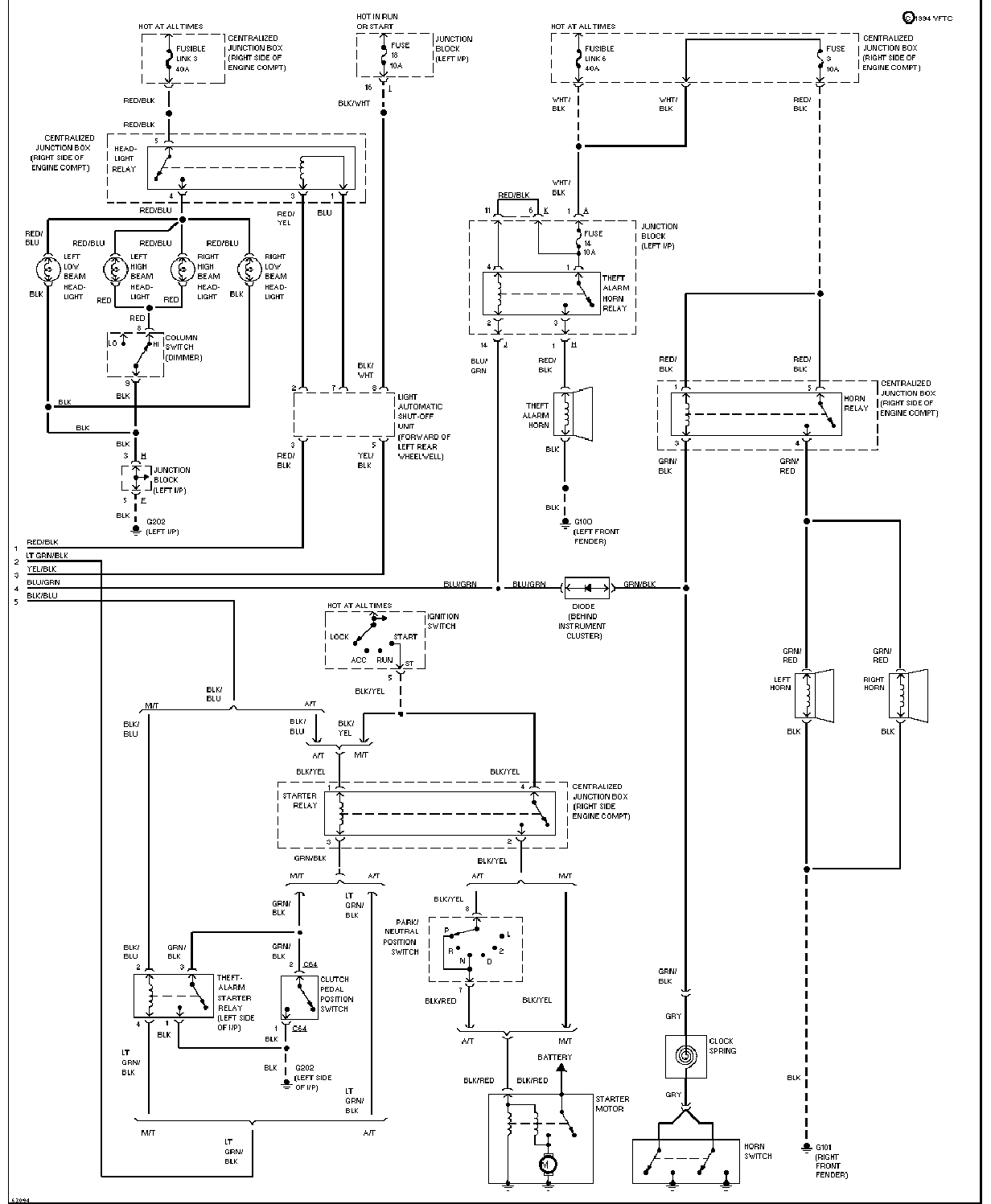

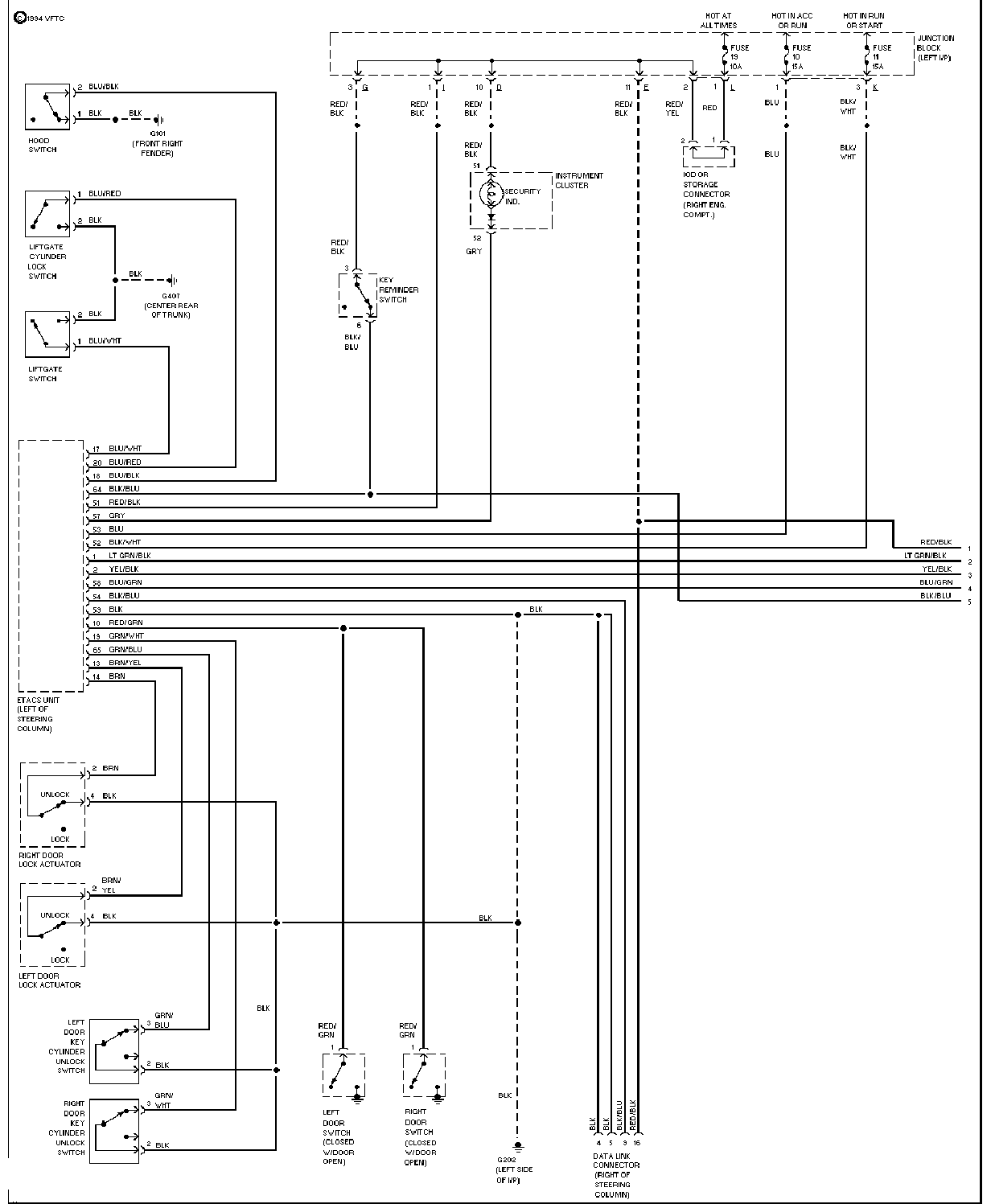

| 防盗系统电路图 1 2 |

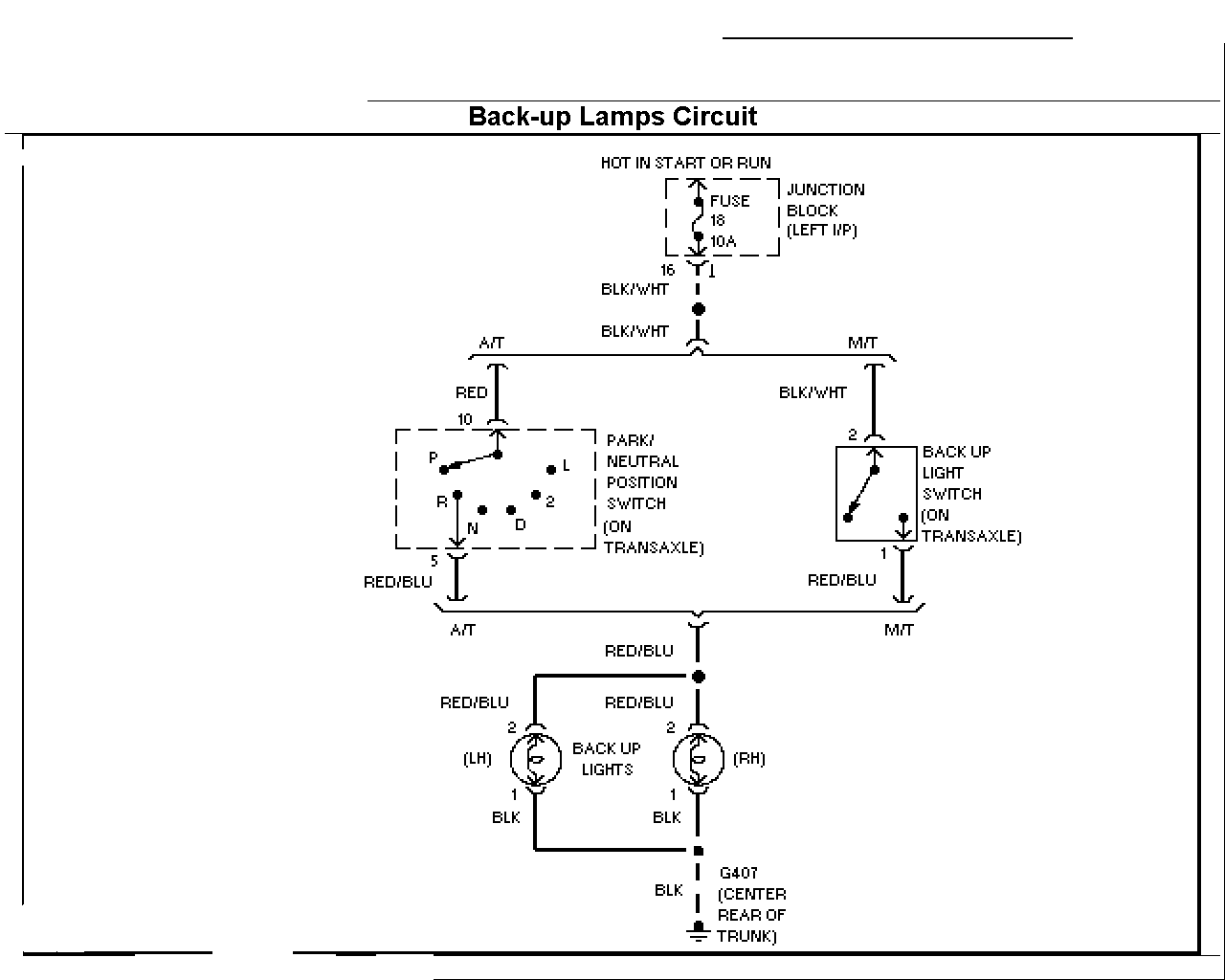

倒车灯电路图 |

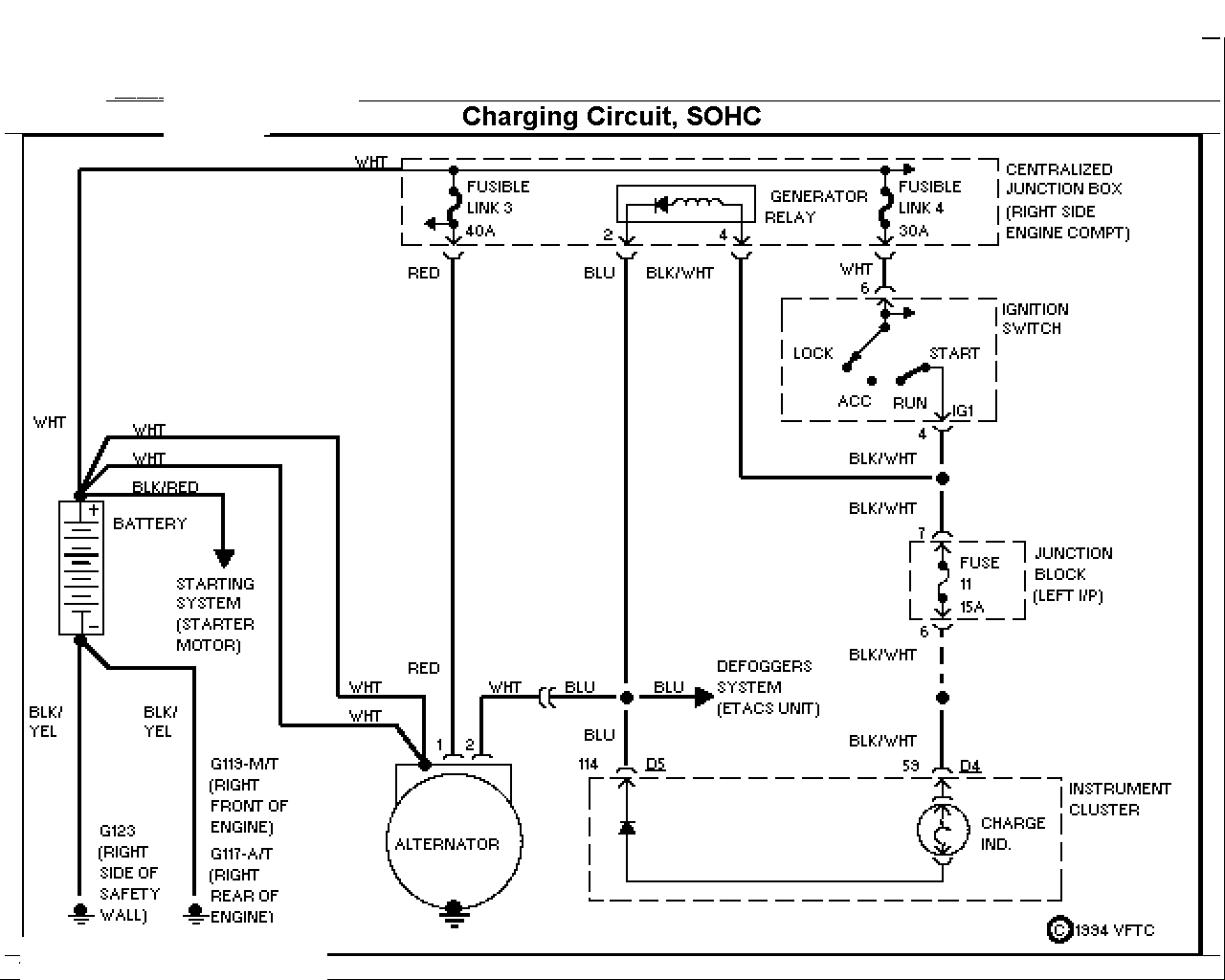

| 充电系统电路图(单顶置凸轮轴) |

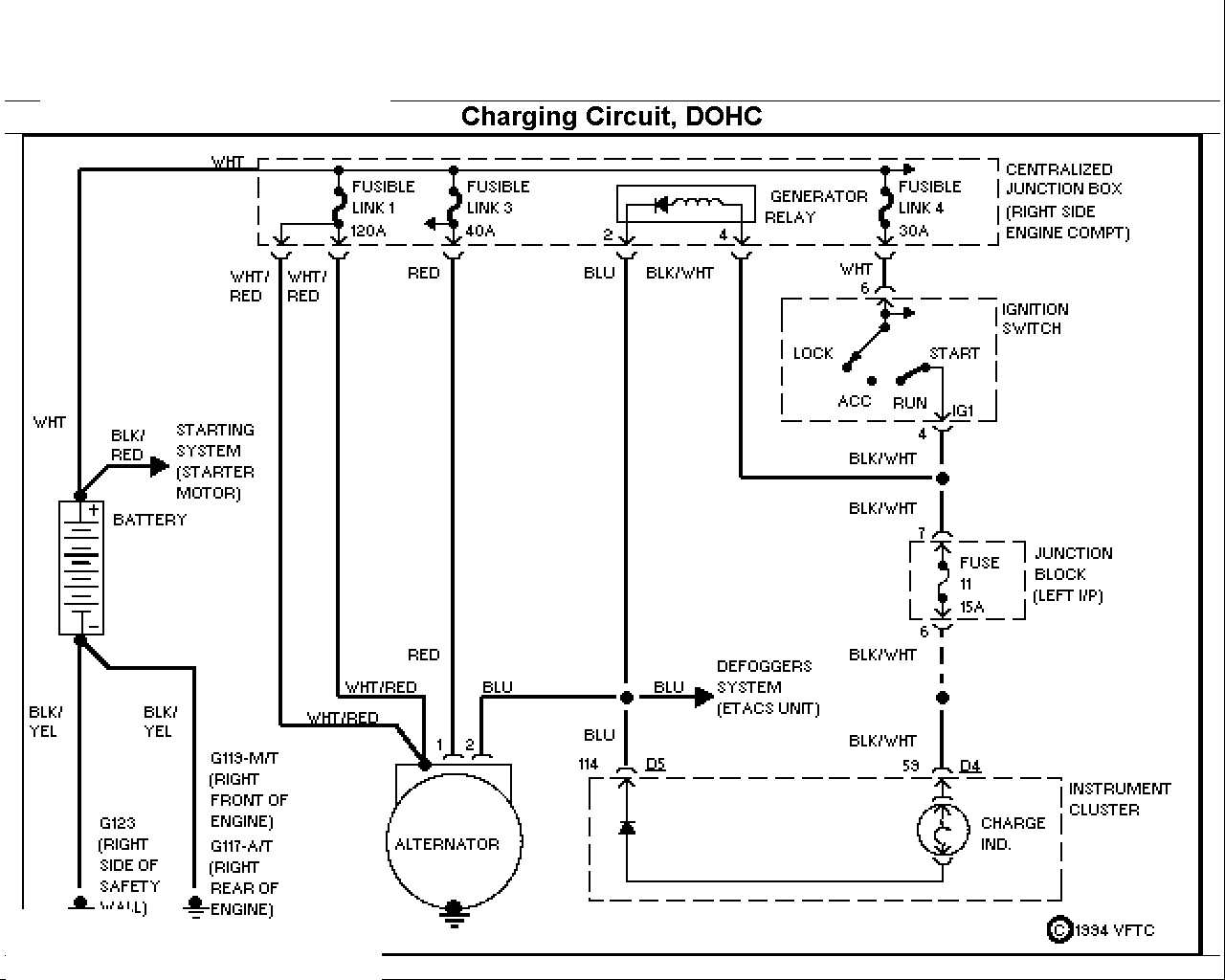

充电系统电路图(双顶置凸轮轴) |

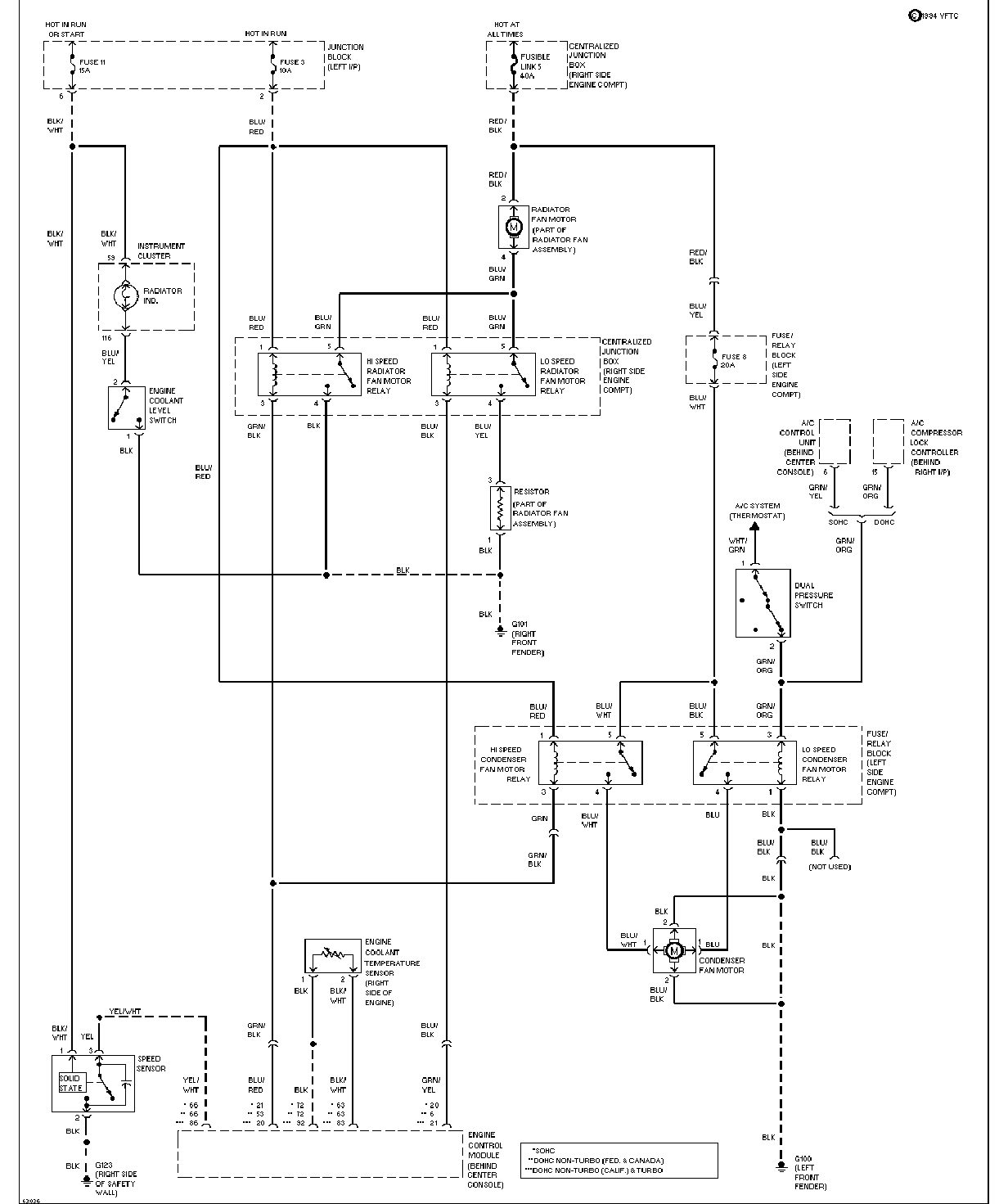

| 制冷风扇电路图 |

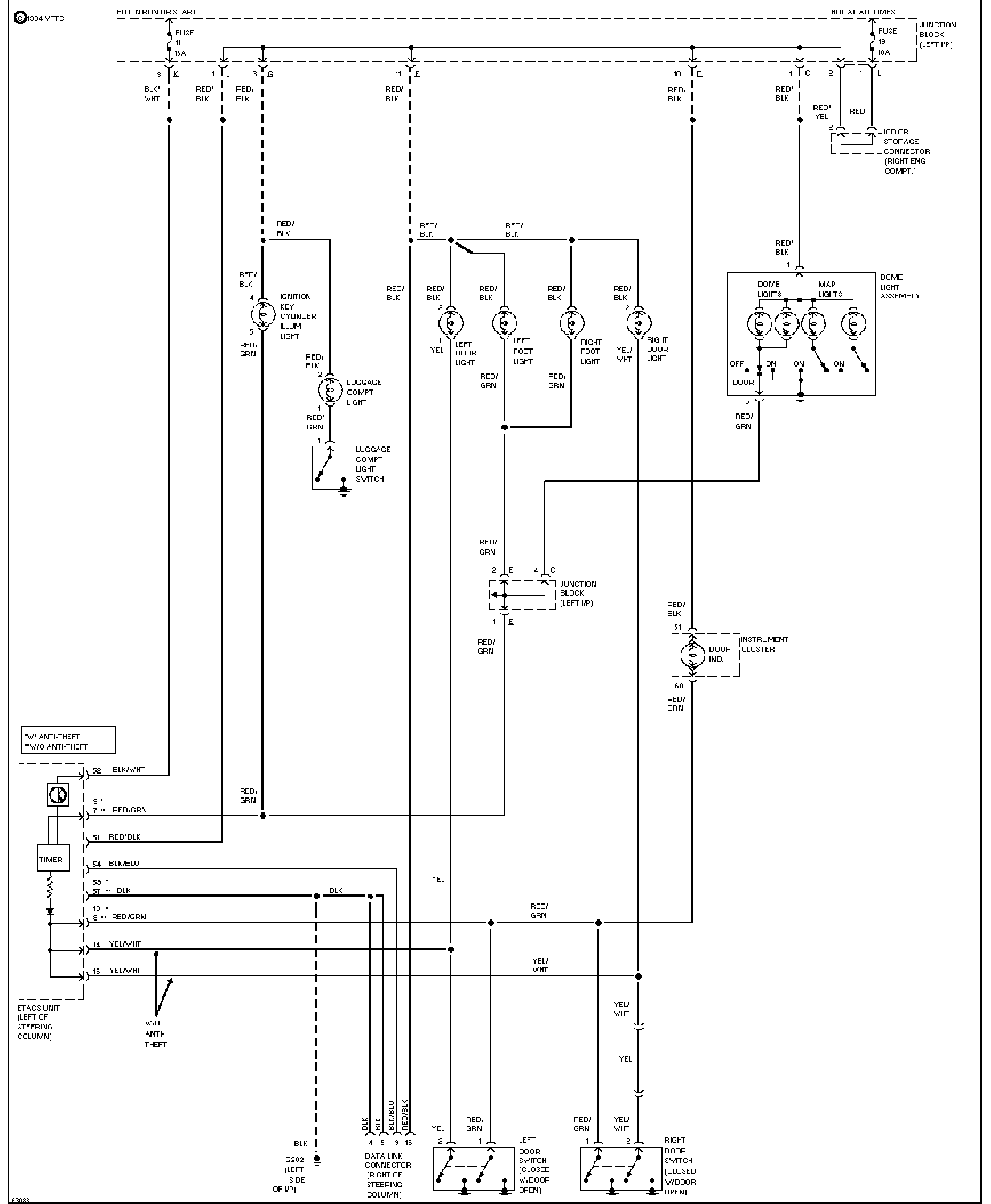

门控灯电路图 |

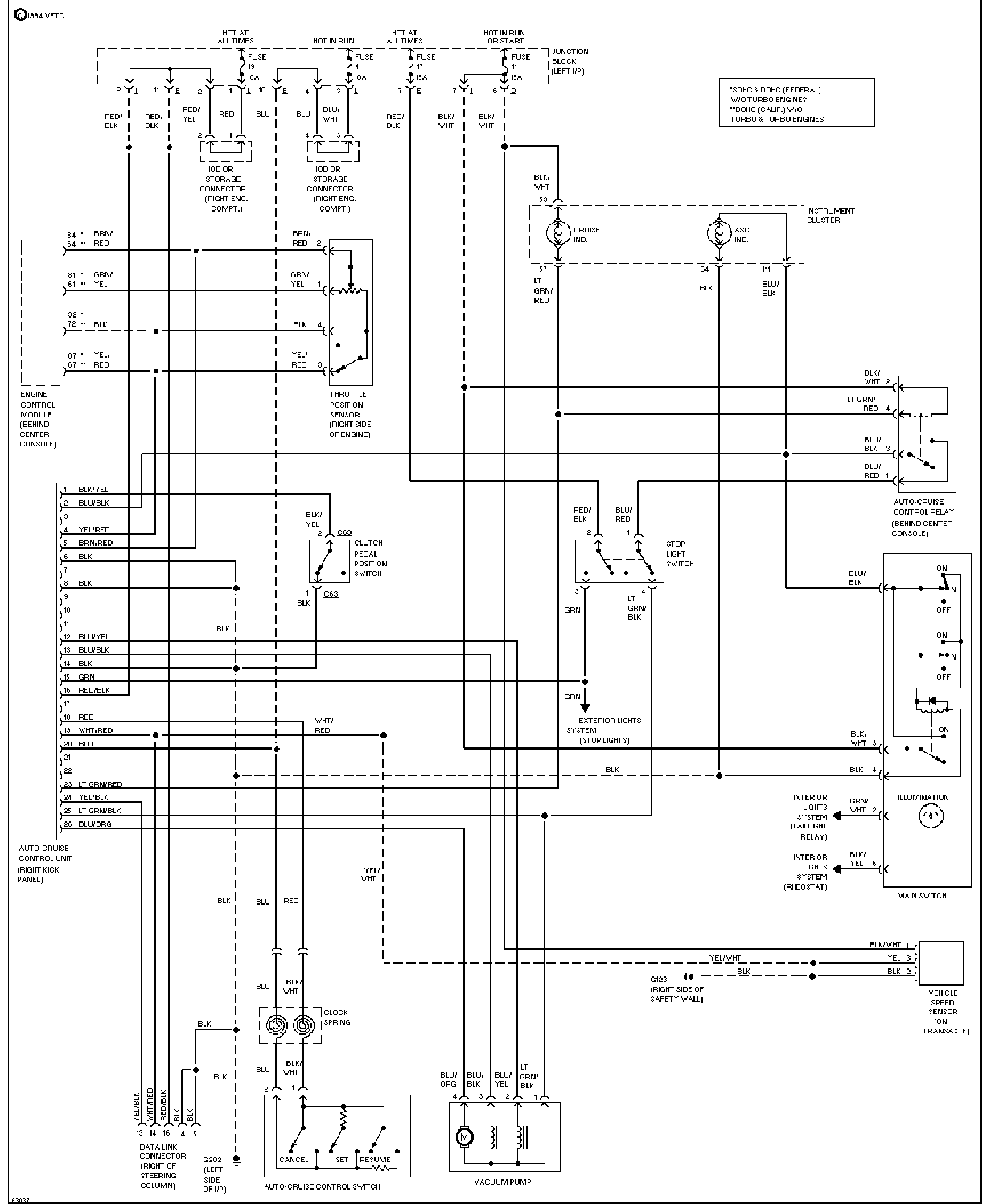

| 巡航控制电路图(M/T) |

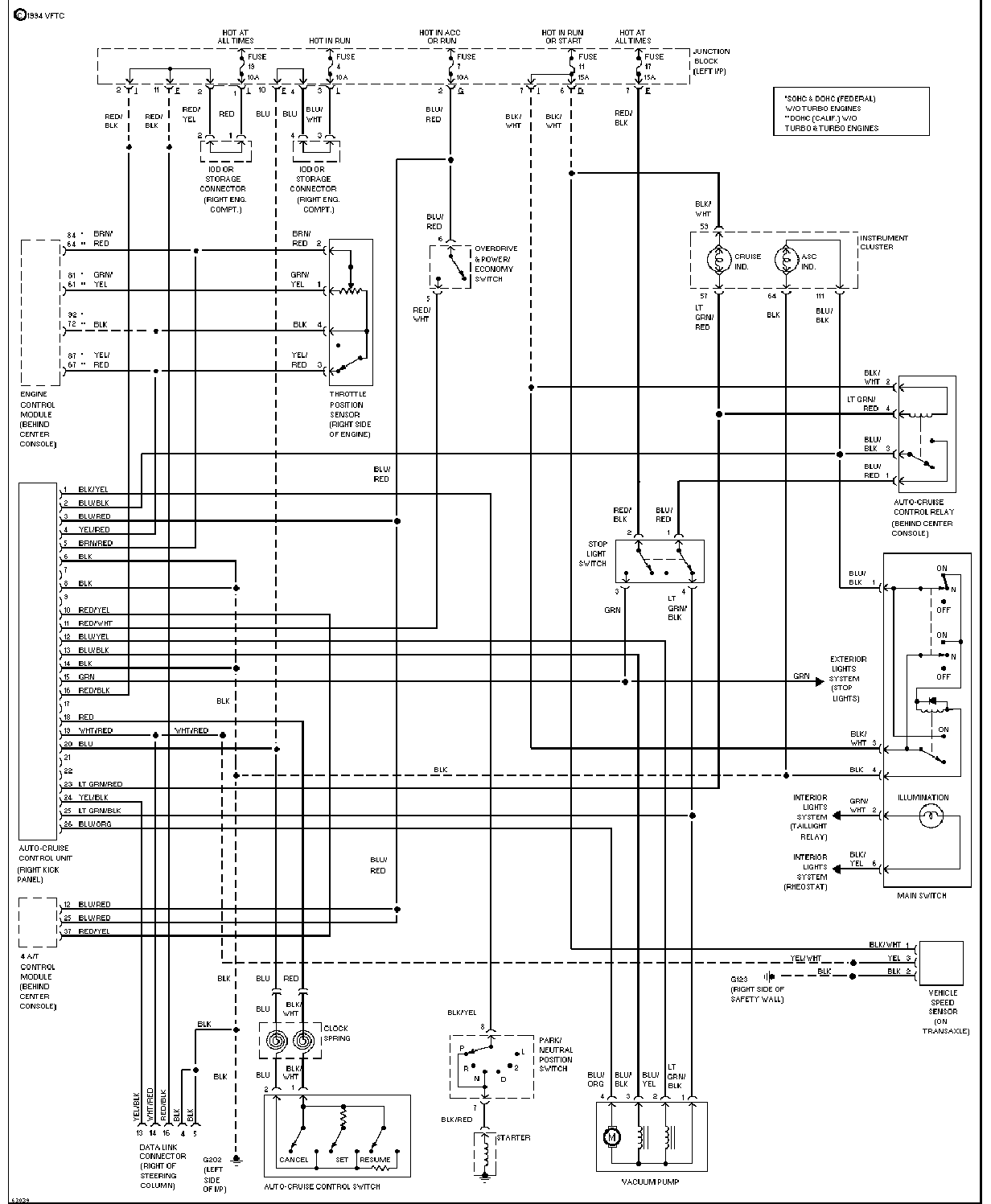

巡航控制电路图(A/T) |

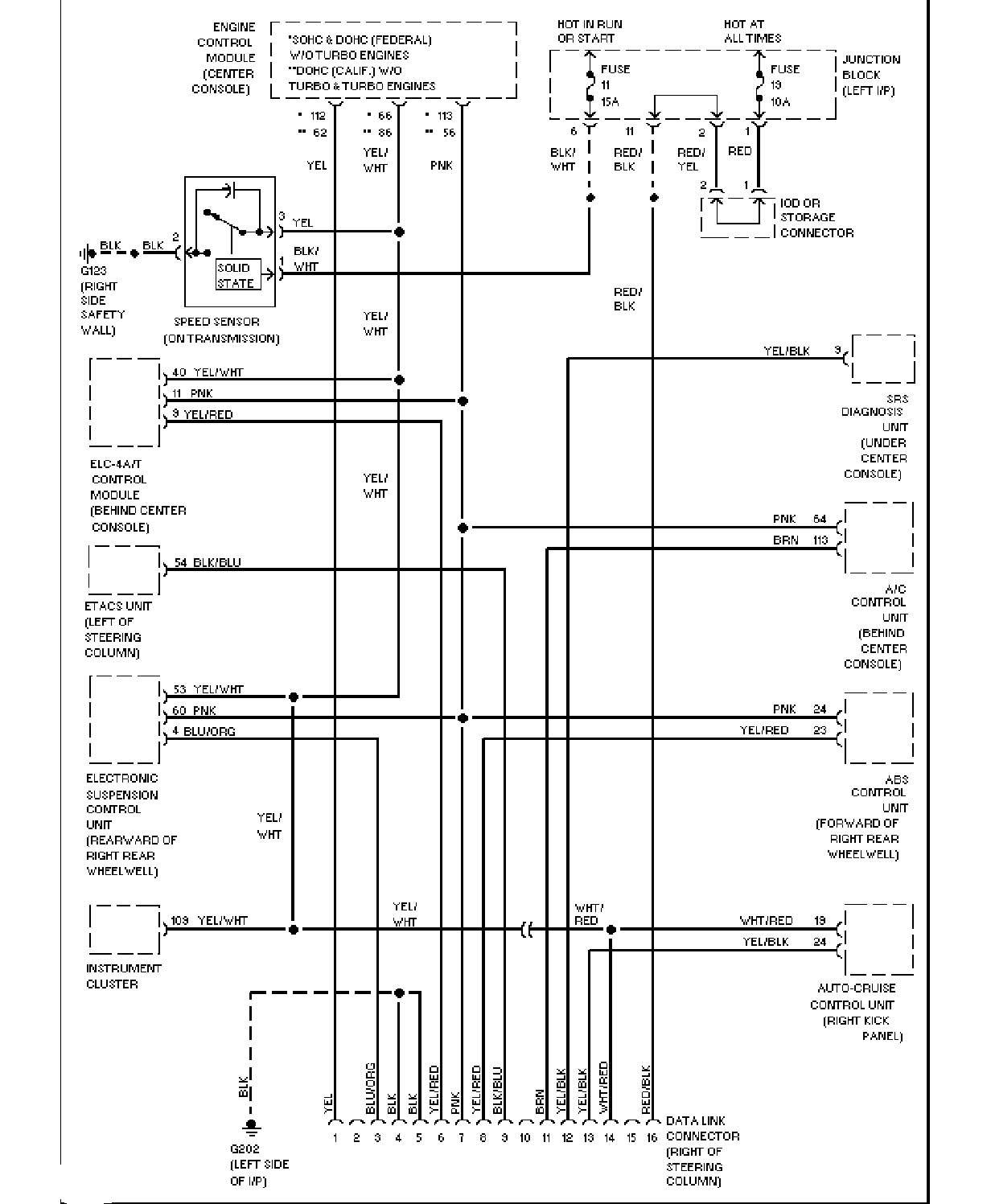

| 自诊接头电路图 |

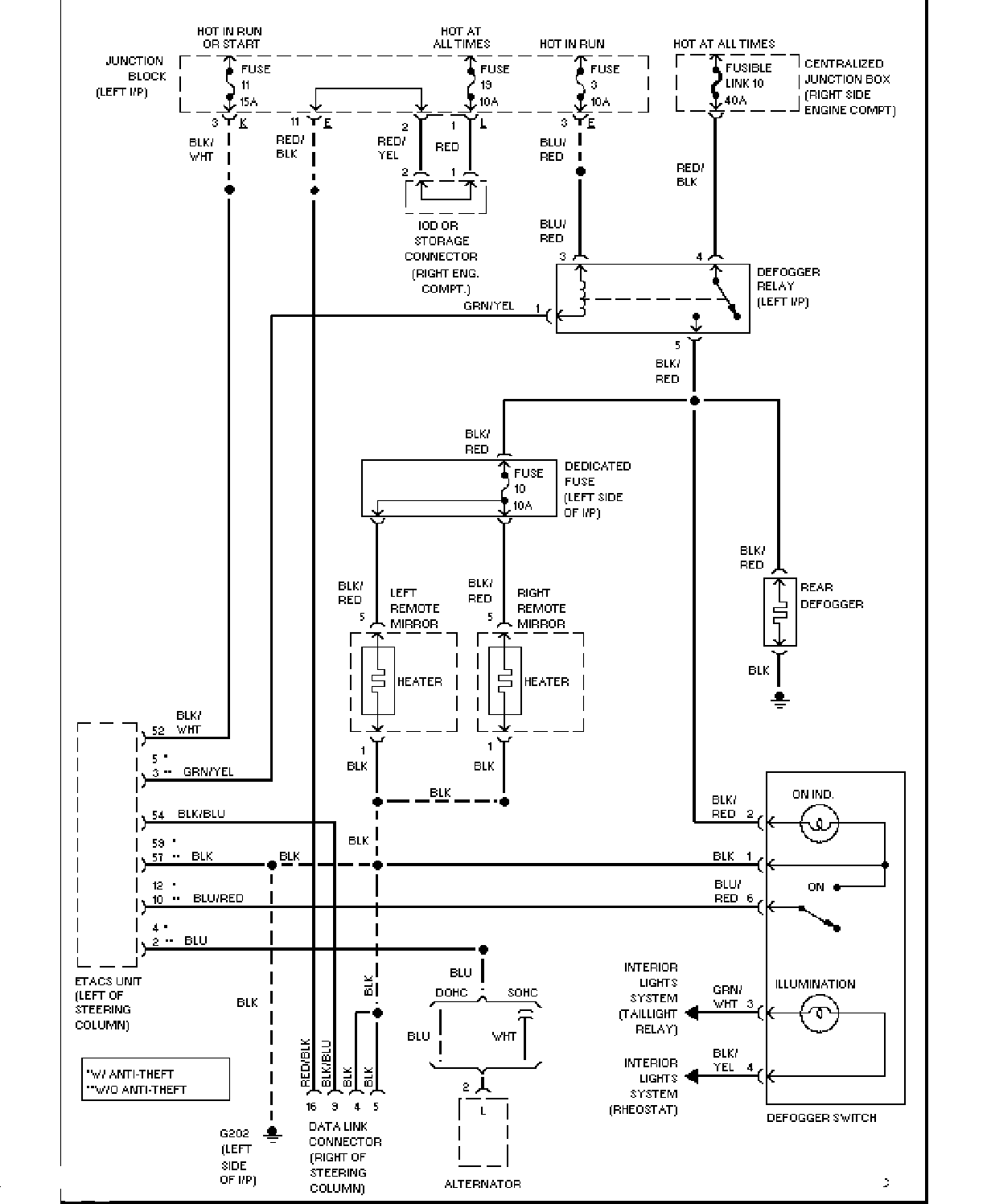

除雾器电路图 |

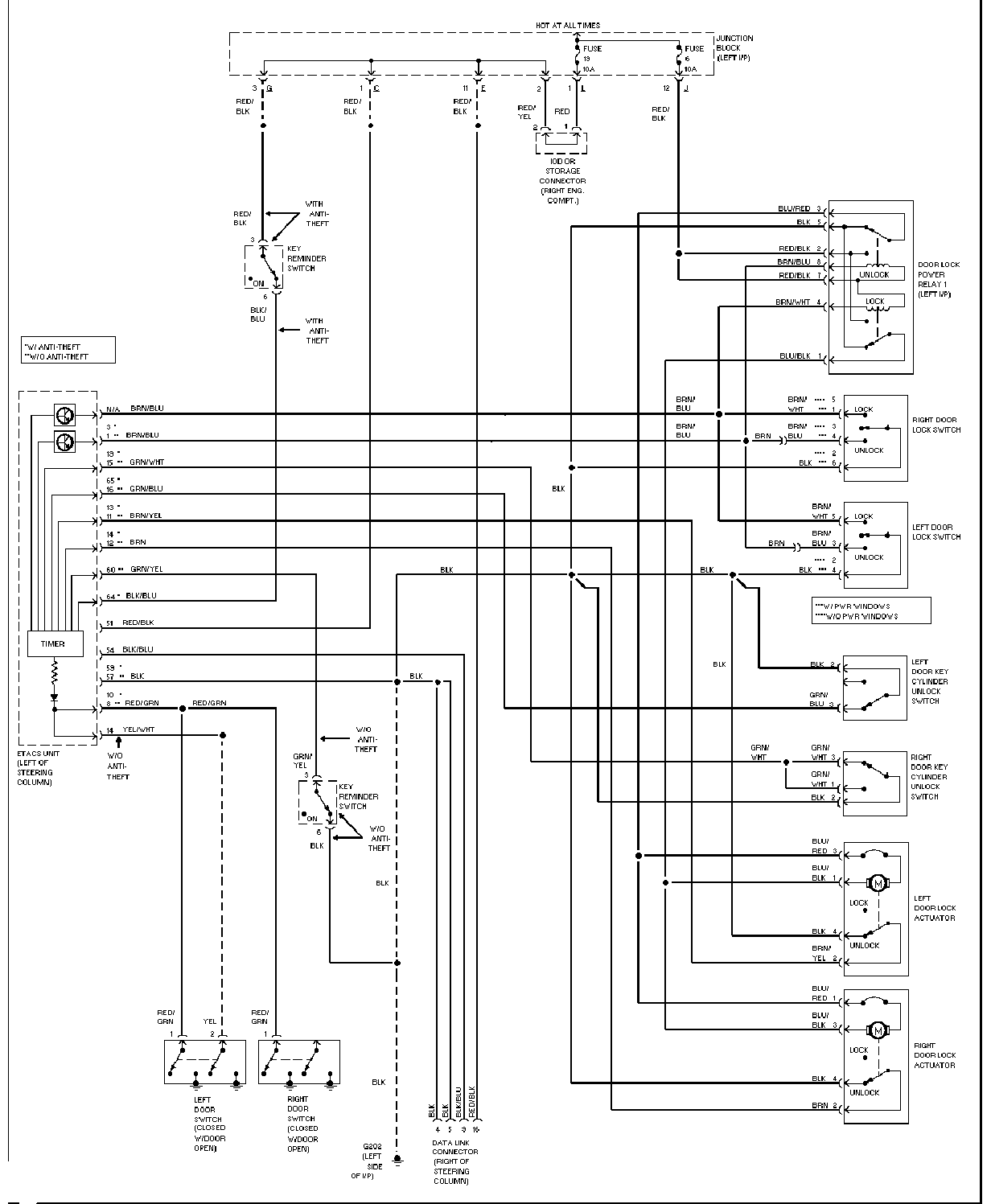

| 门锁电路图 |

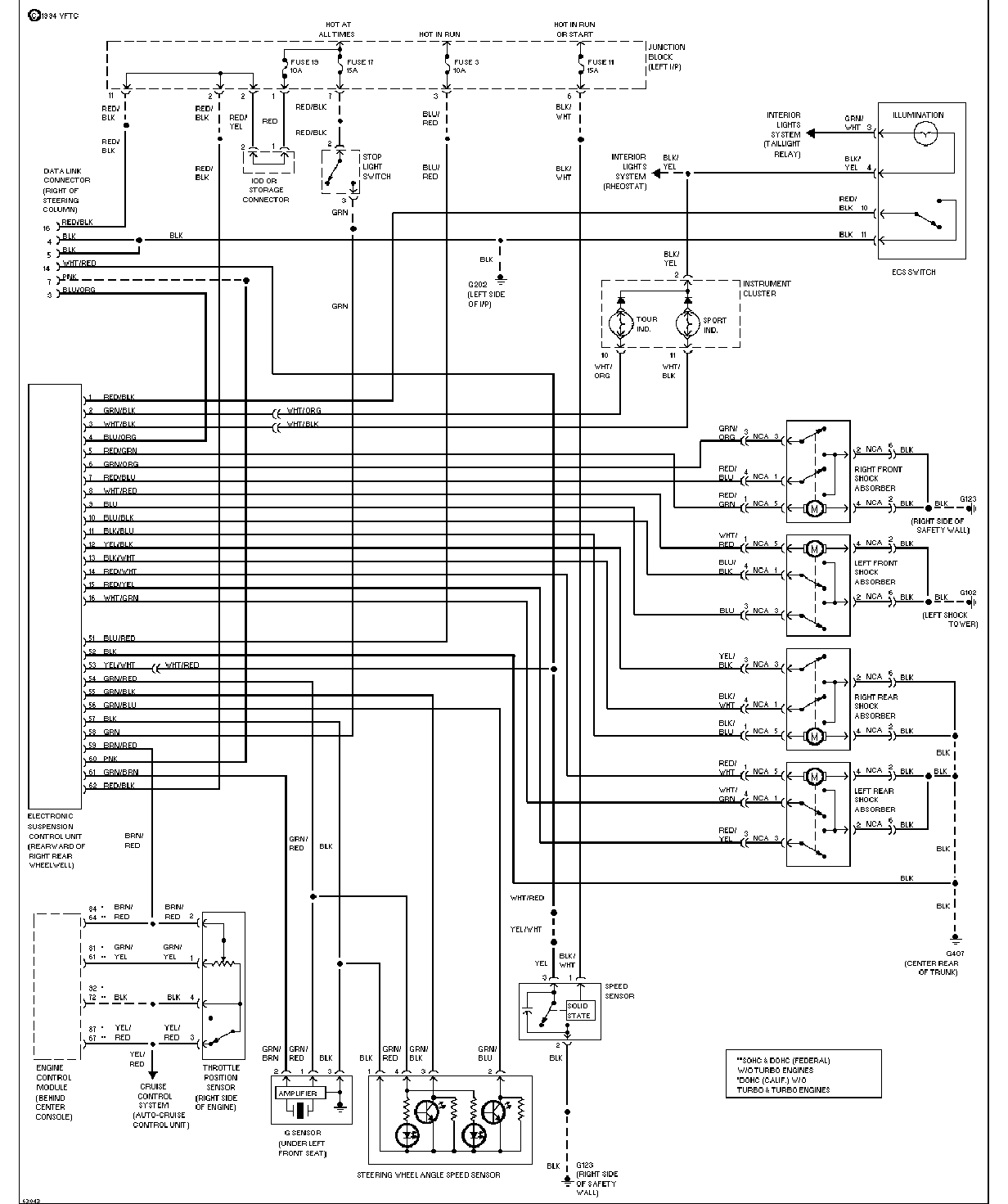

电控悬架电路图 |

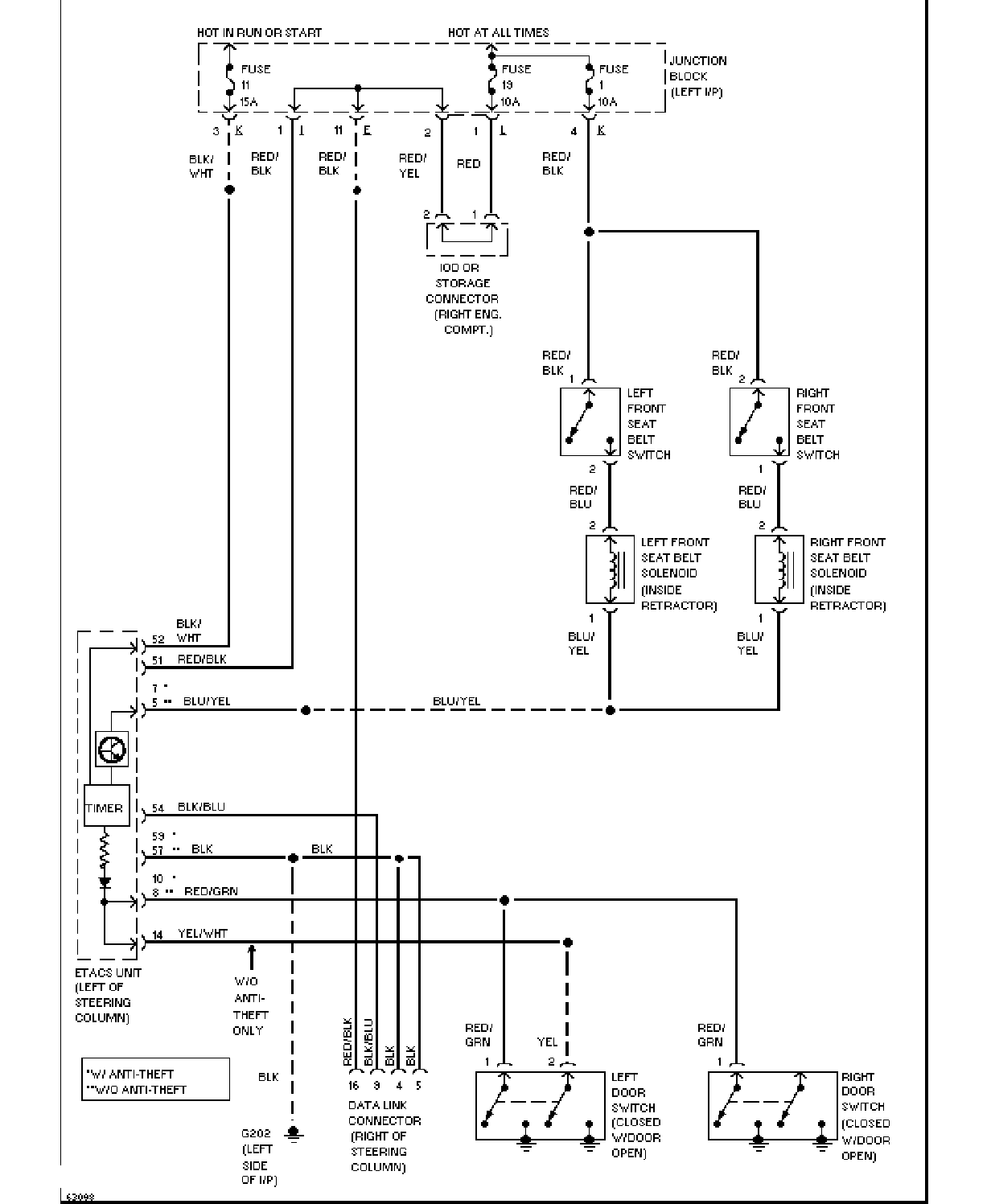

| 电子拉紧放松器电路图(安全带) |
|

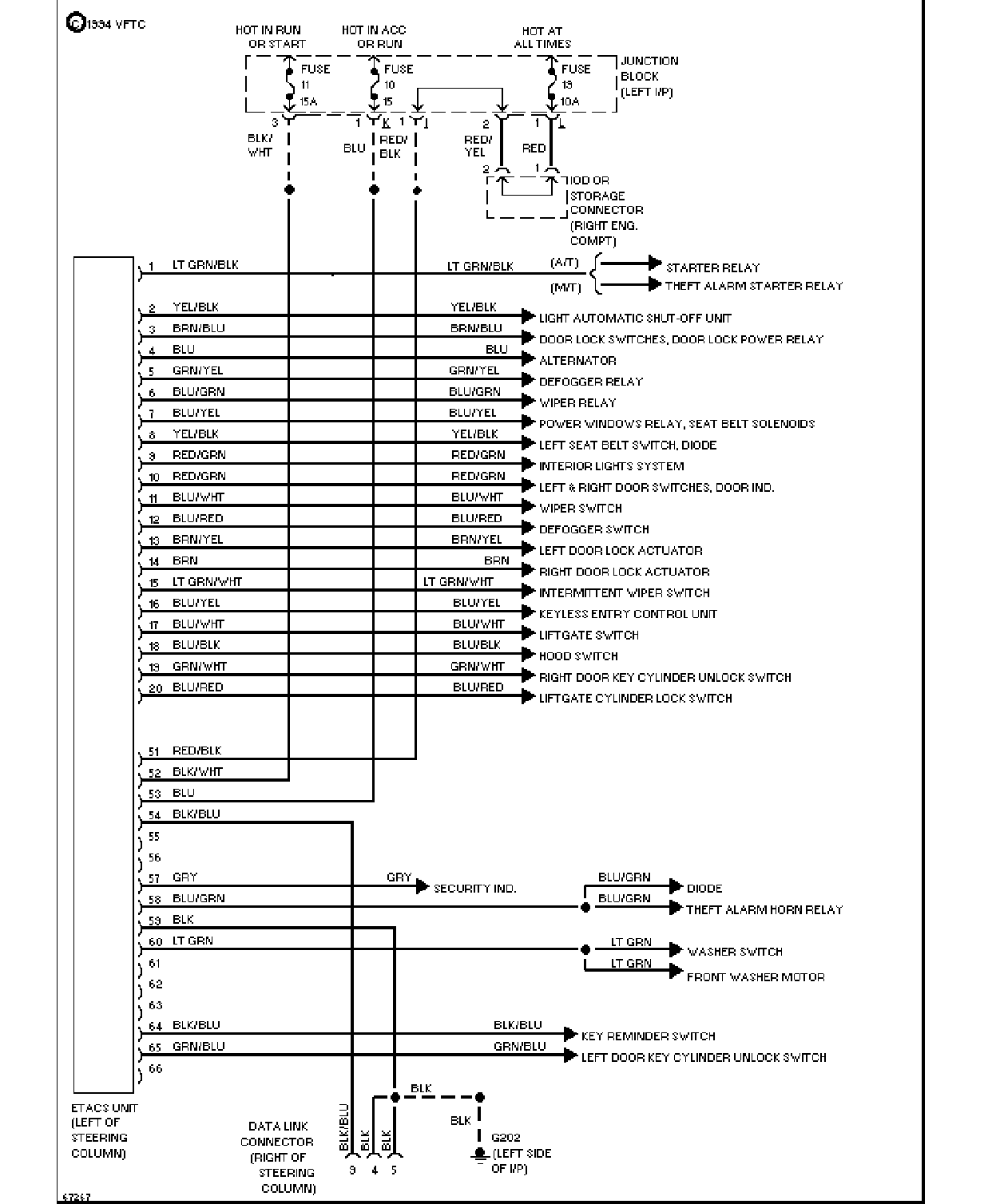

| 电子定时及报警控制系统电路图(带有防盗系统) |
|

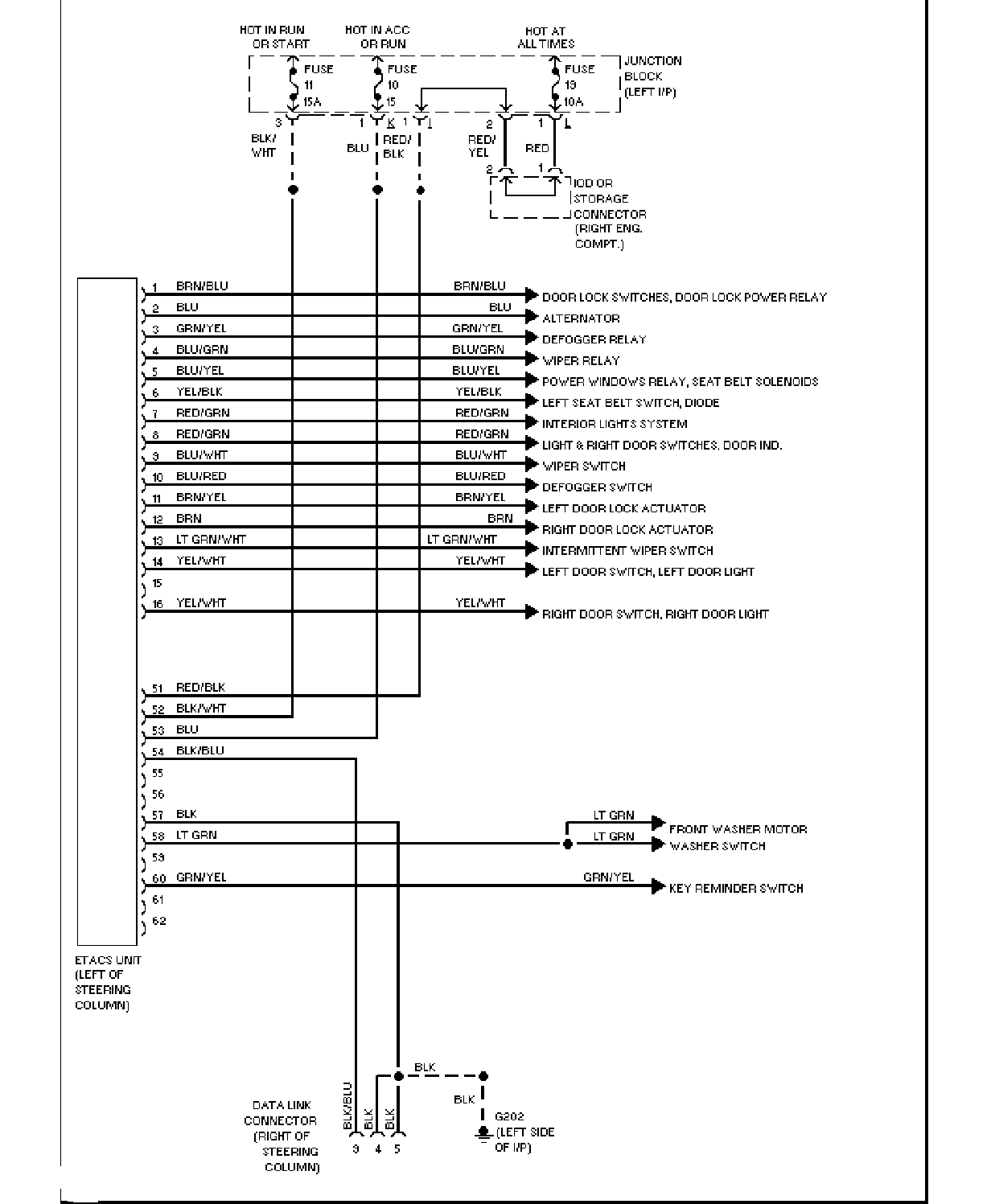

| 电子定时及报警控制系统电路图(无防盗系统) |
|

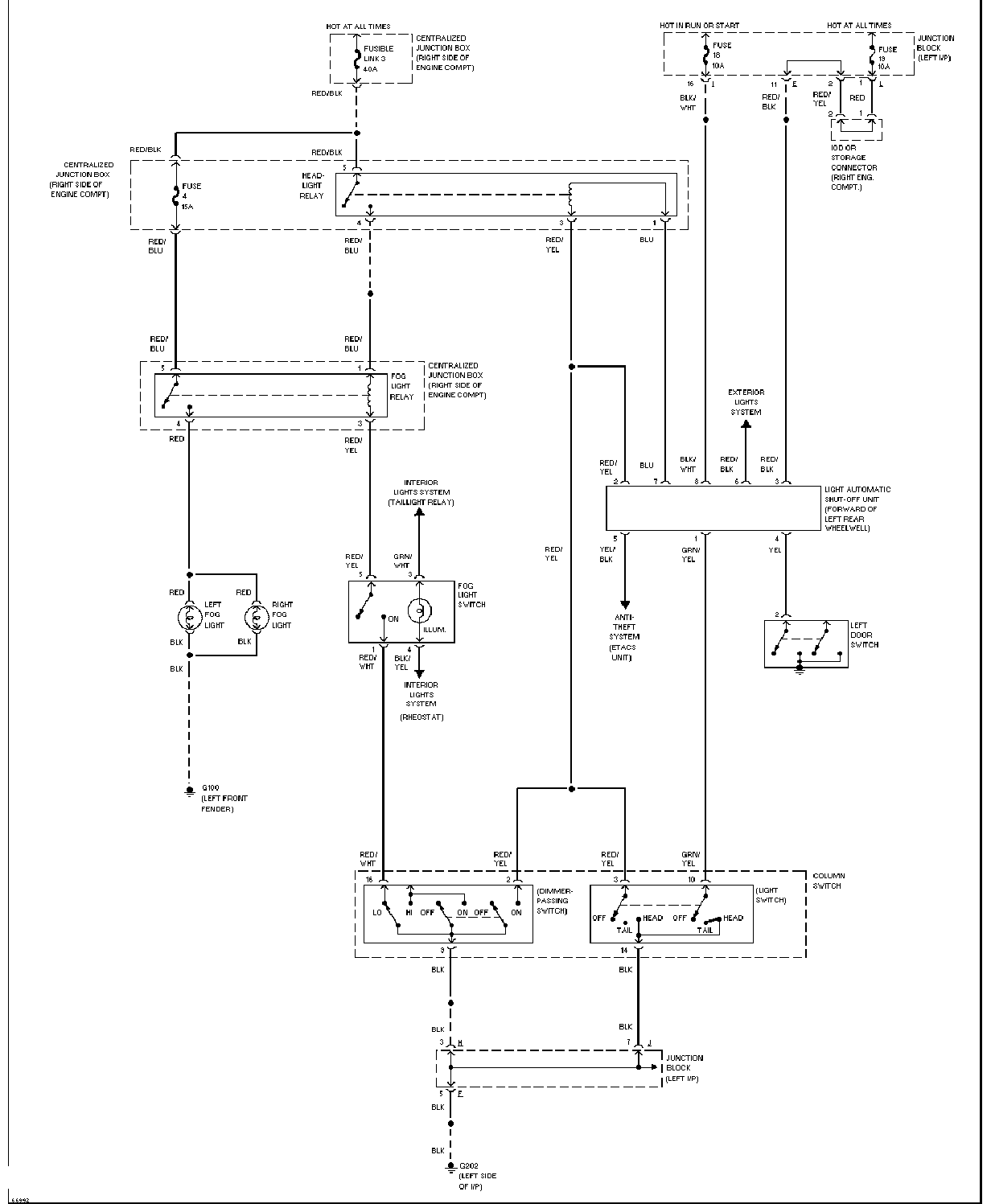

| 雾灯电路图 |
仪表电路图 |

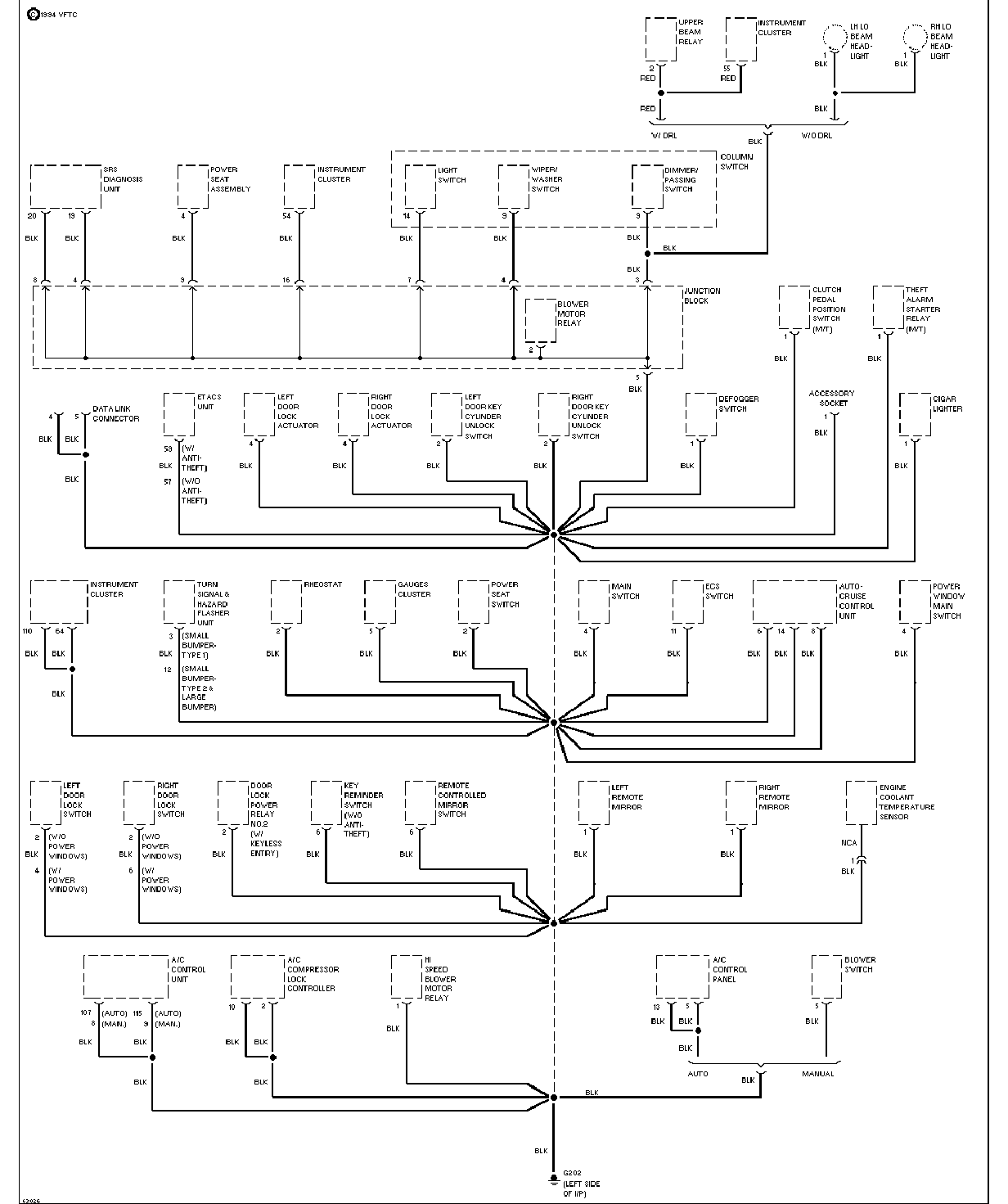

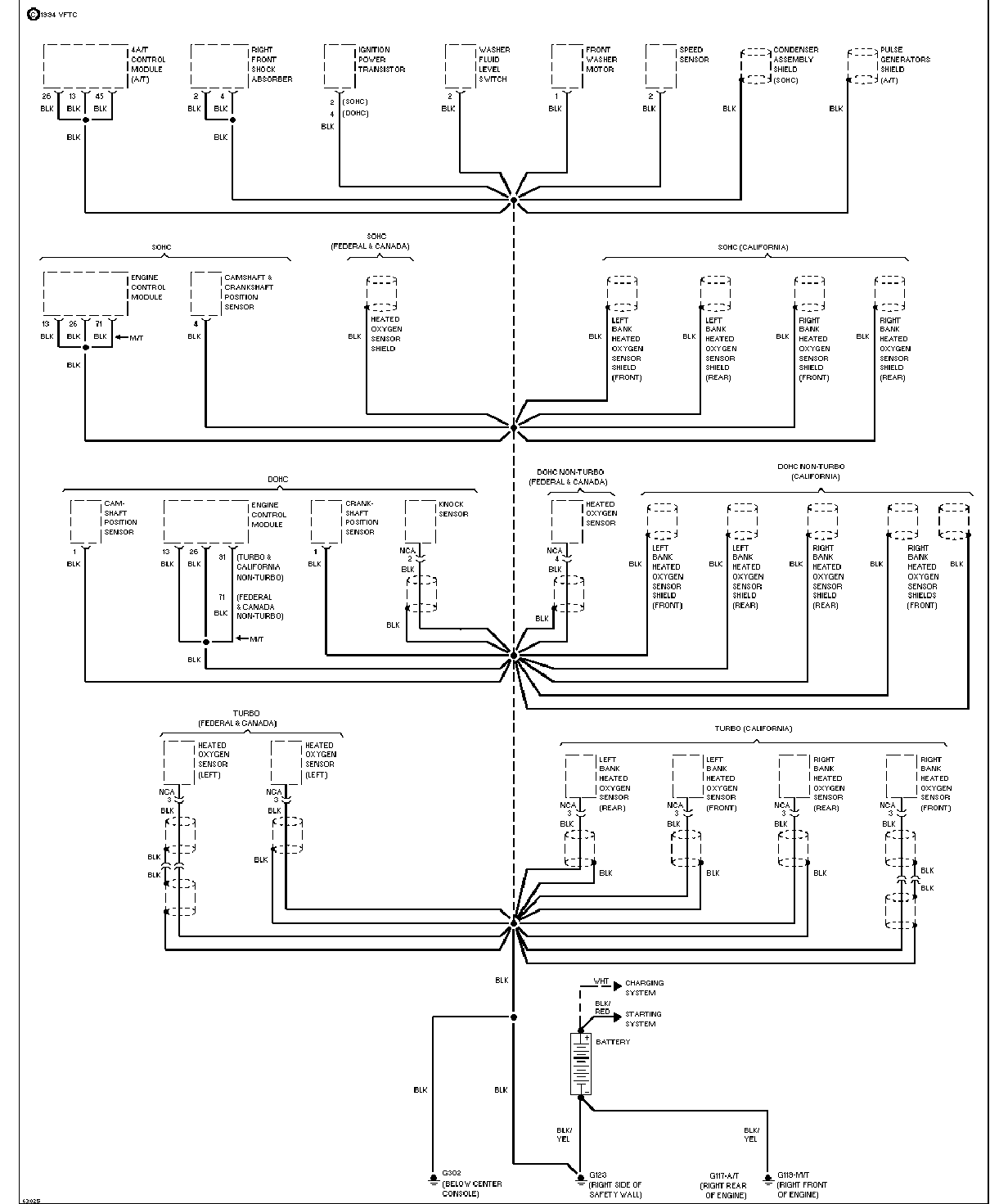

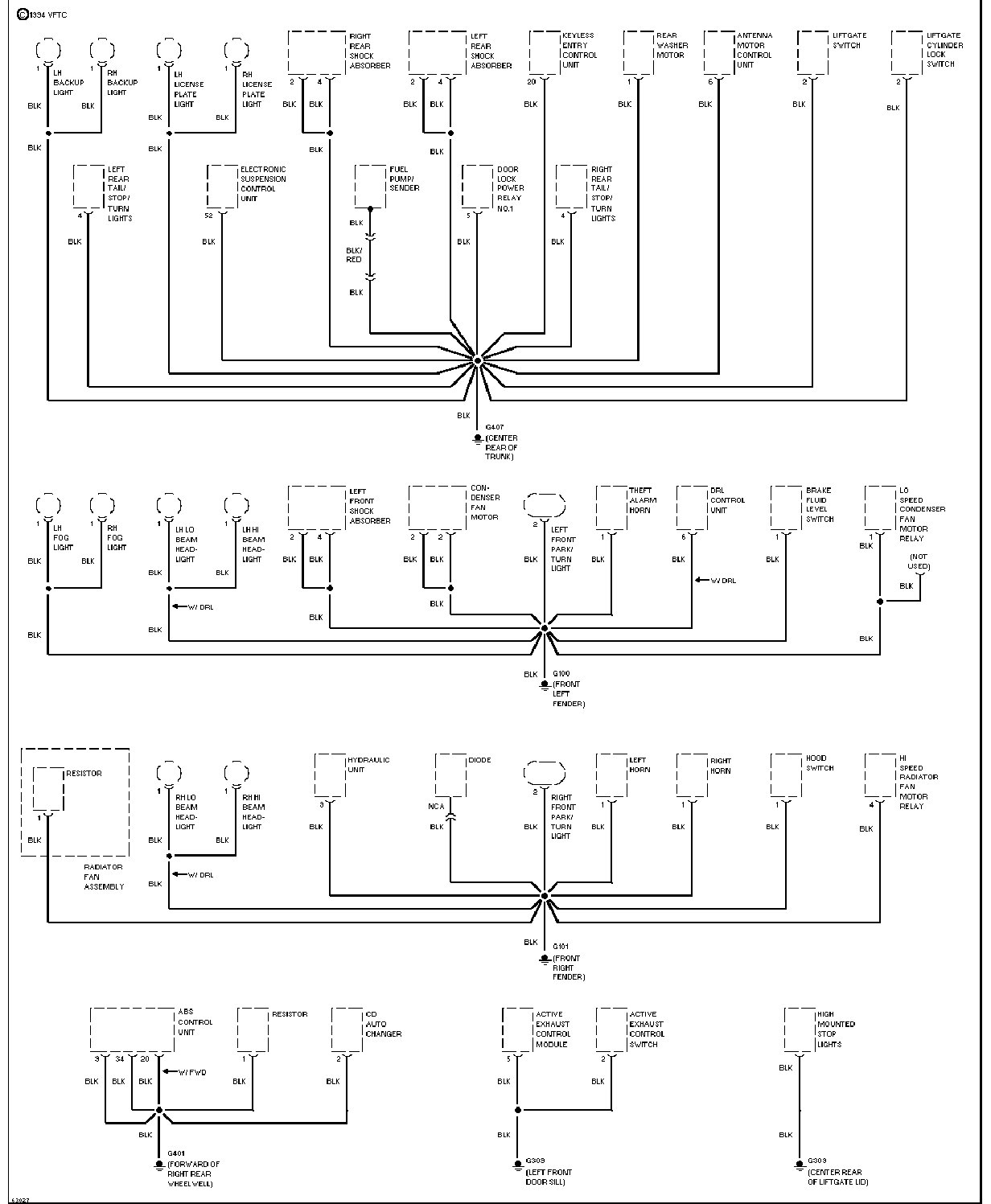

| 搭铁分配电路图 1 2 3 |

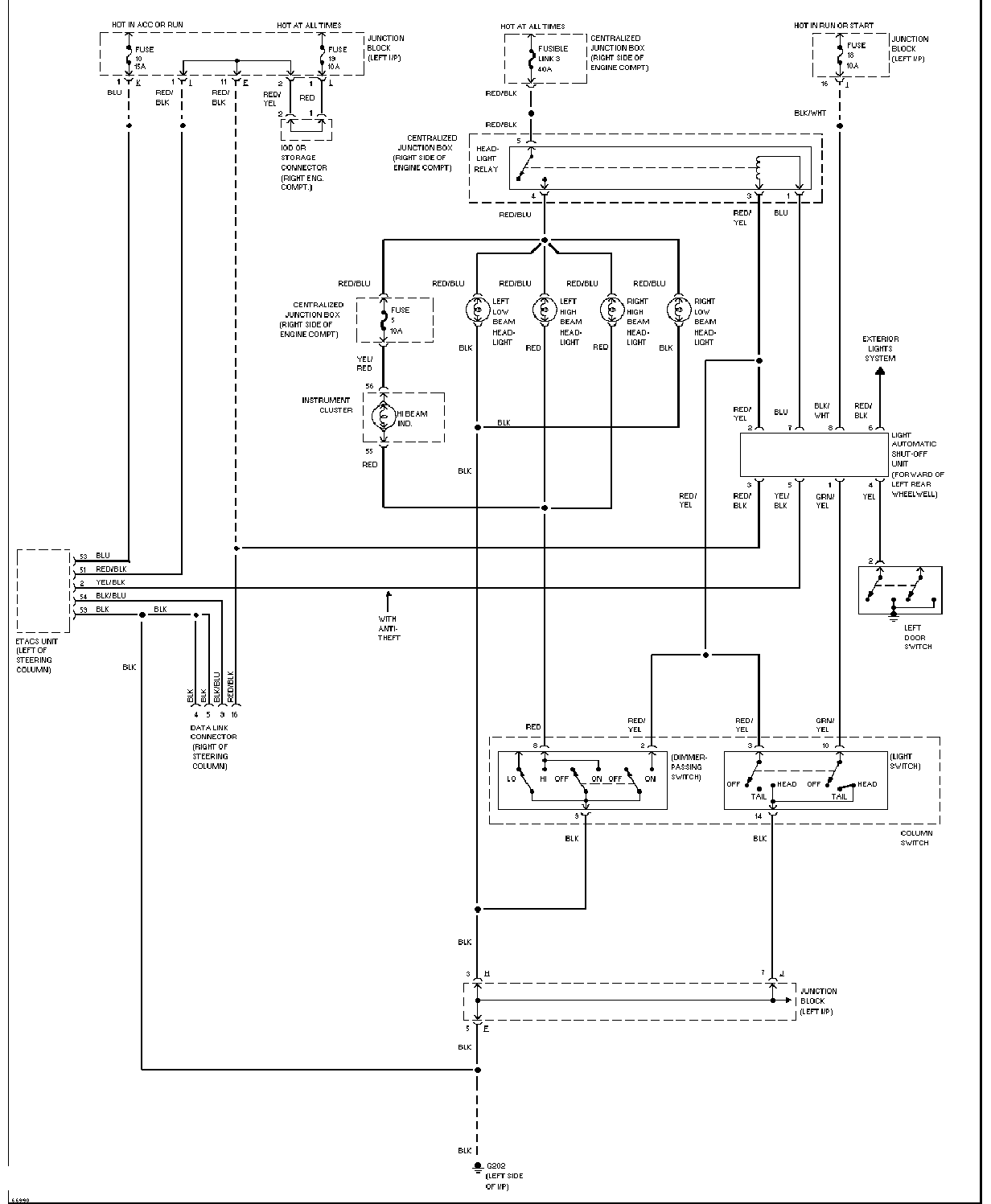

大灯电路图 |

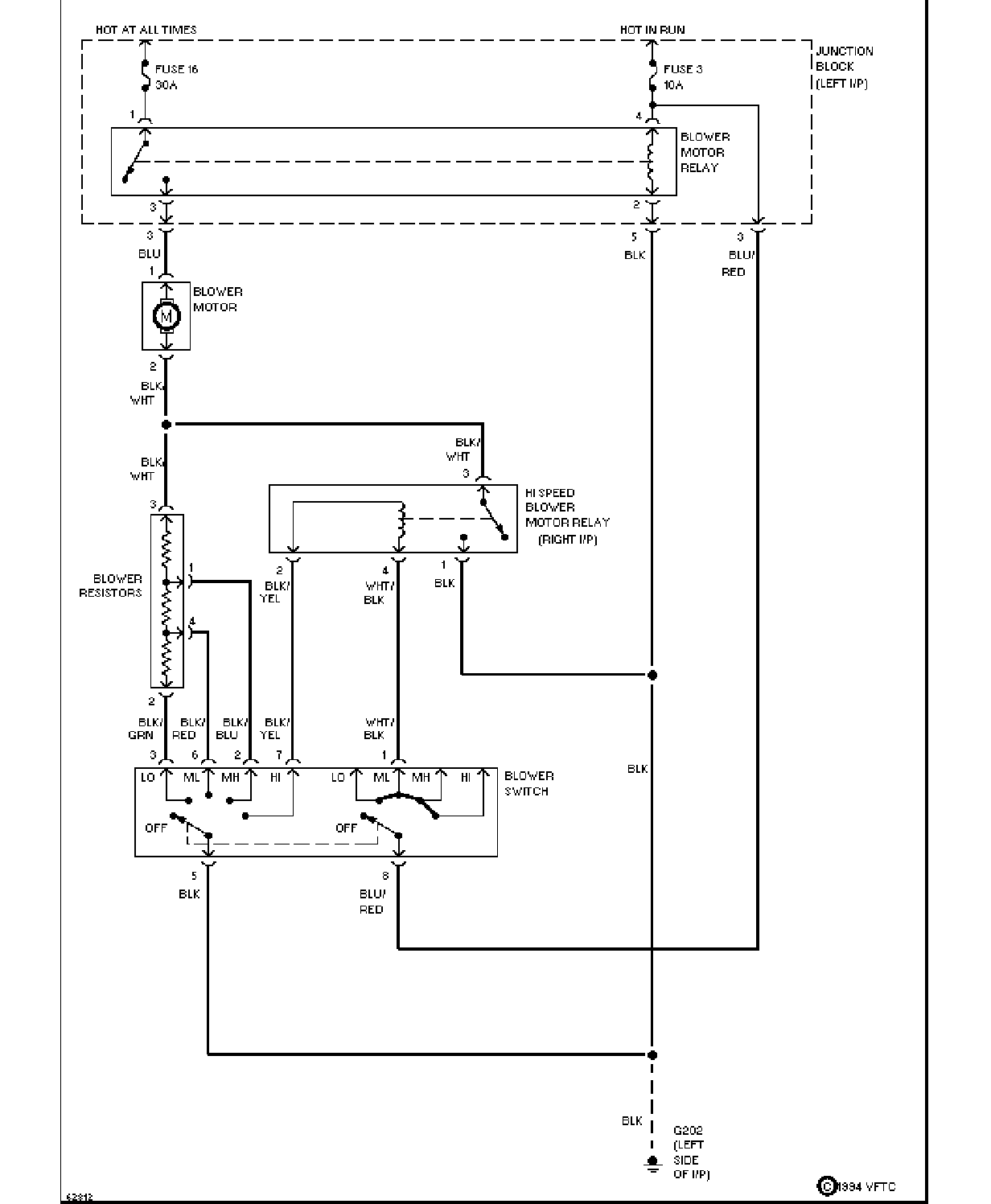

| 加热器电路图 |

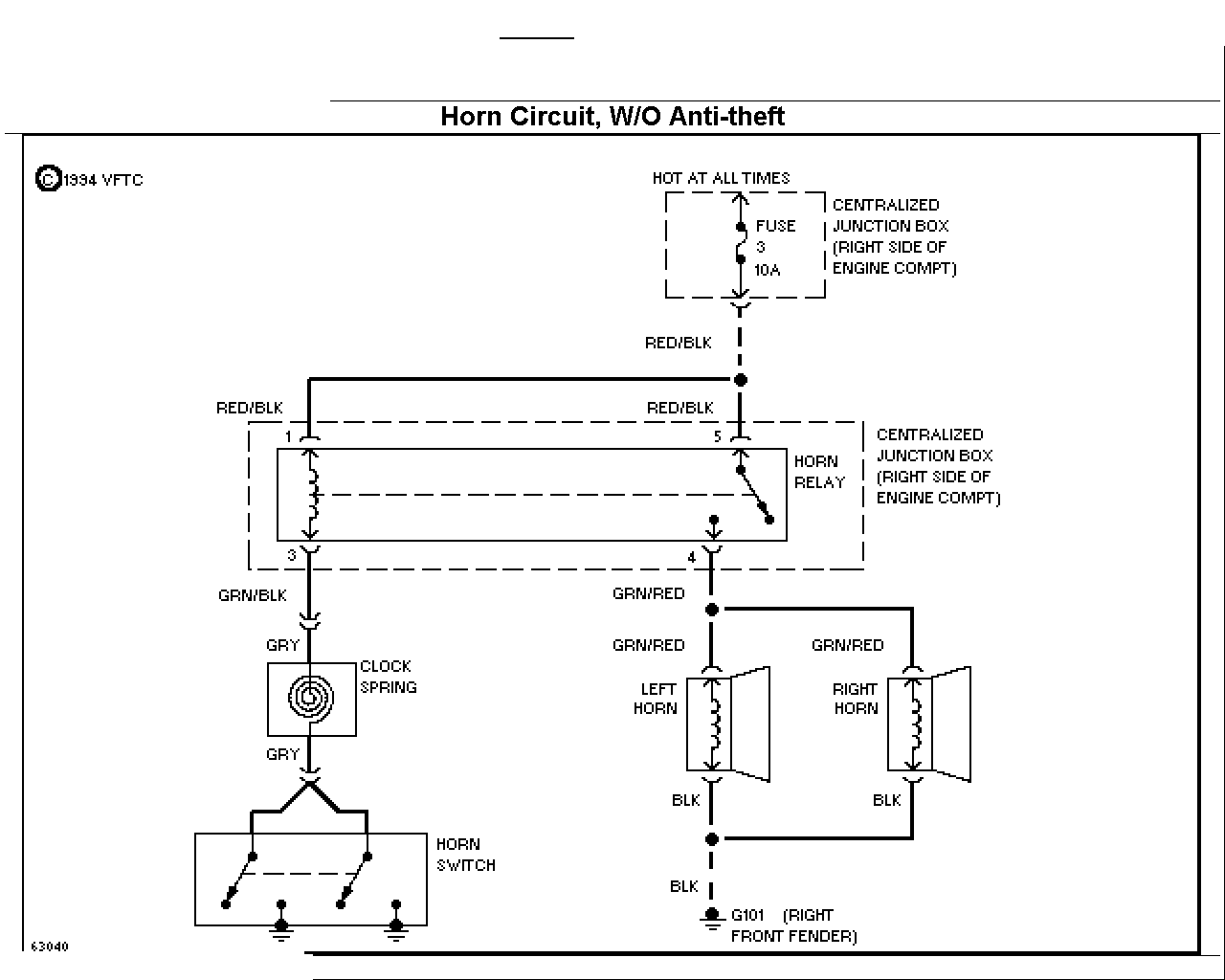

喇叭电路图(无防盗系统) |

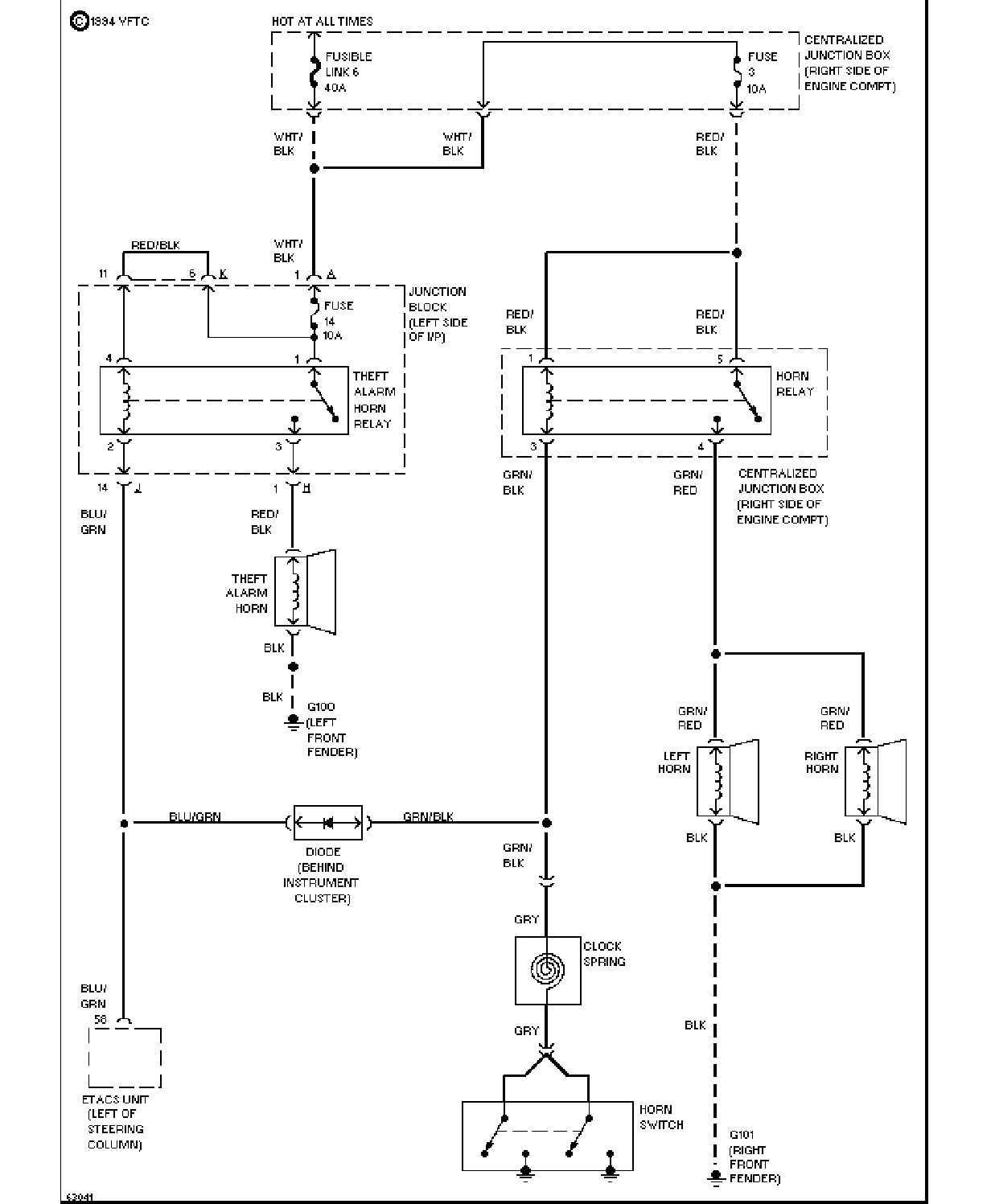

| 喇叭电路图(带有防盗系统) |

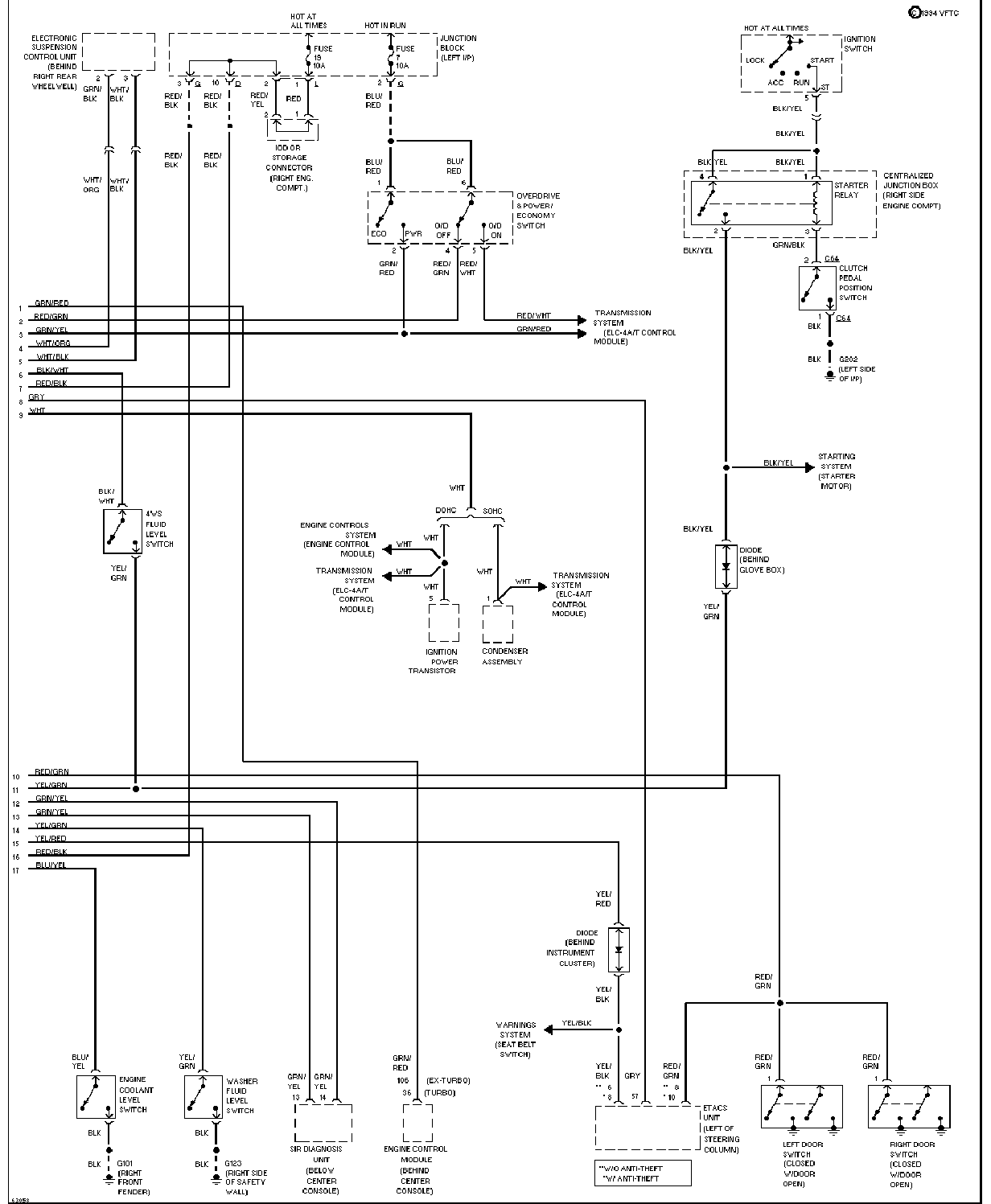

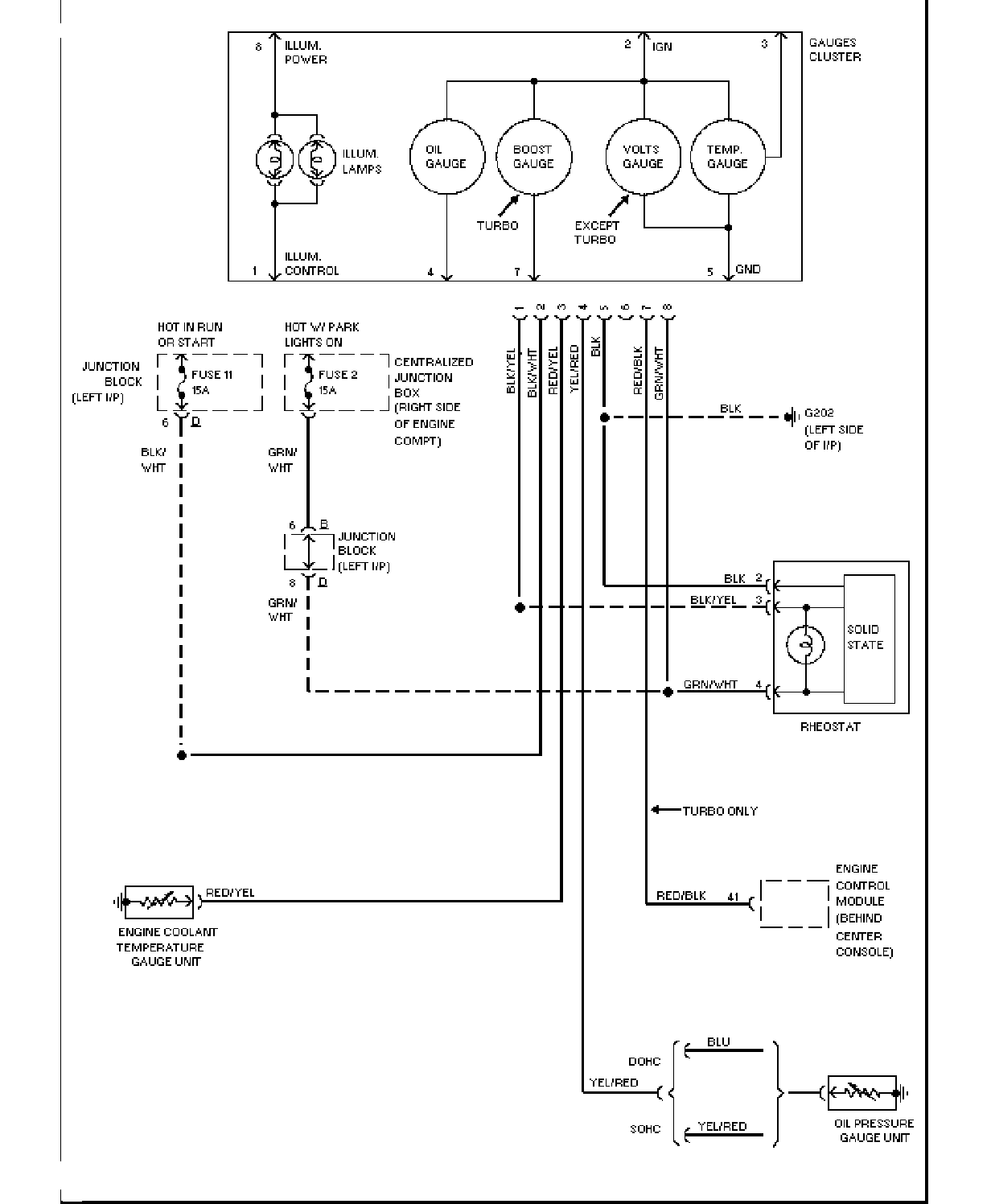

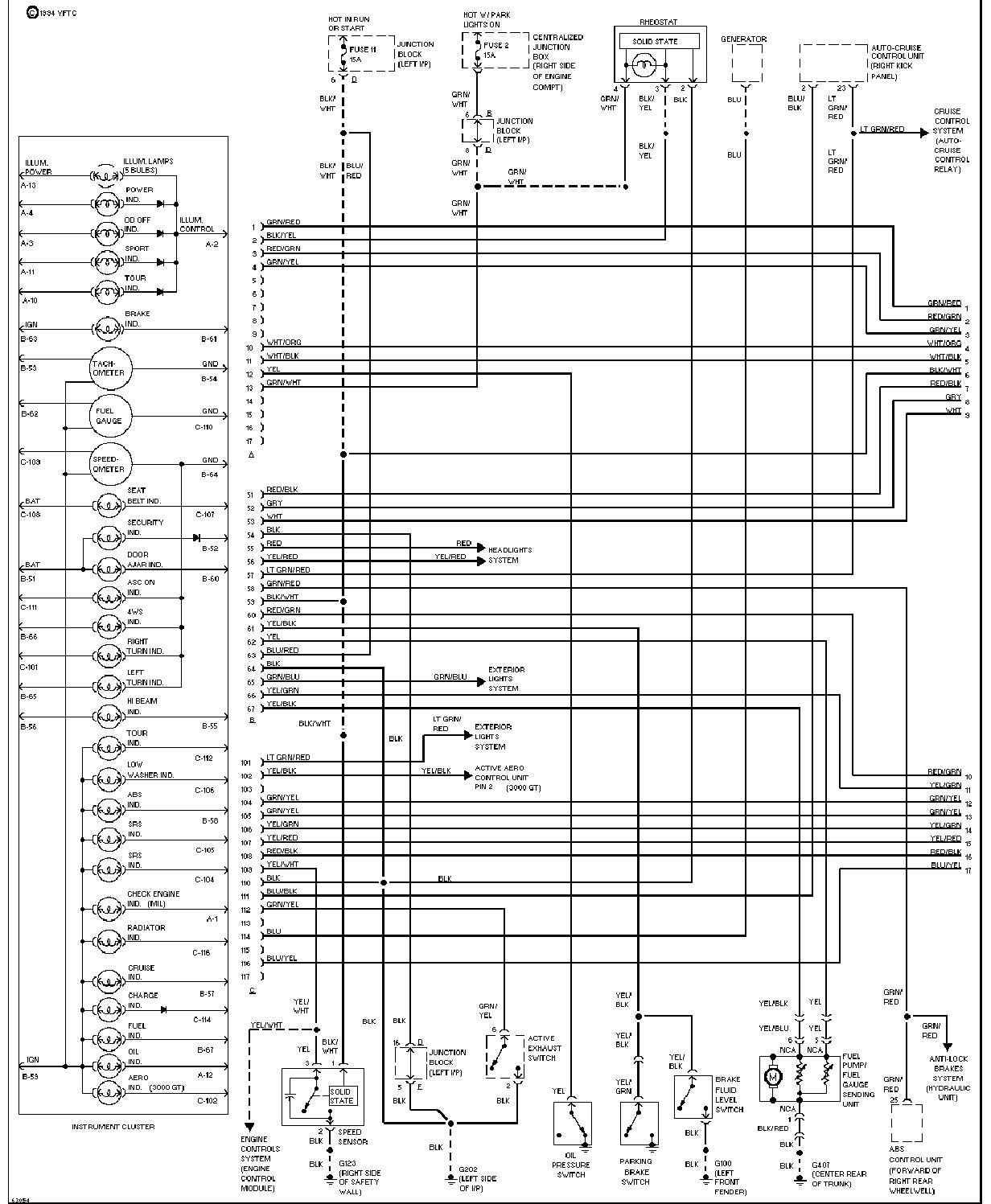

指示灯及仪表电路图 1 2 |

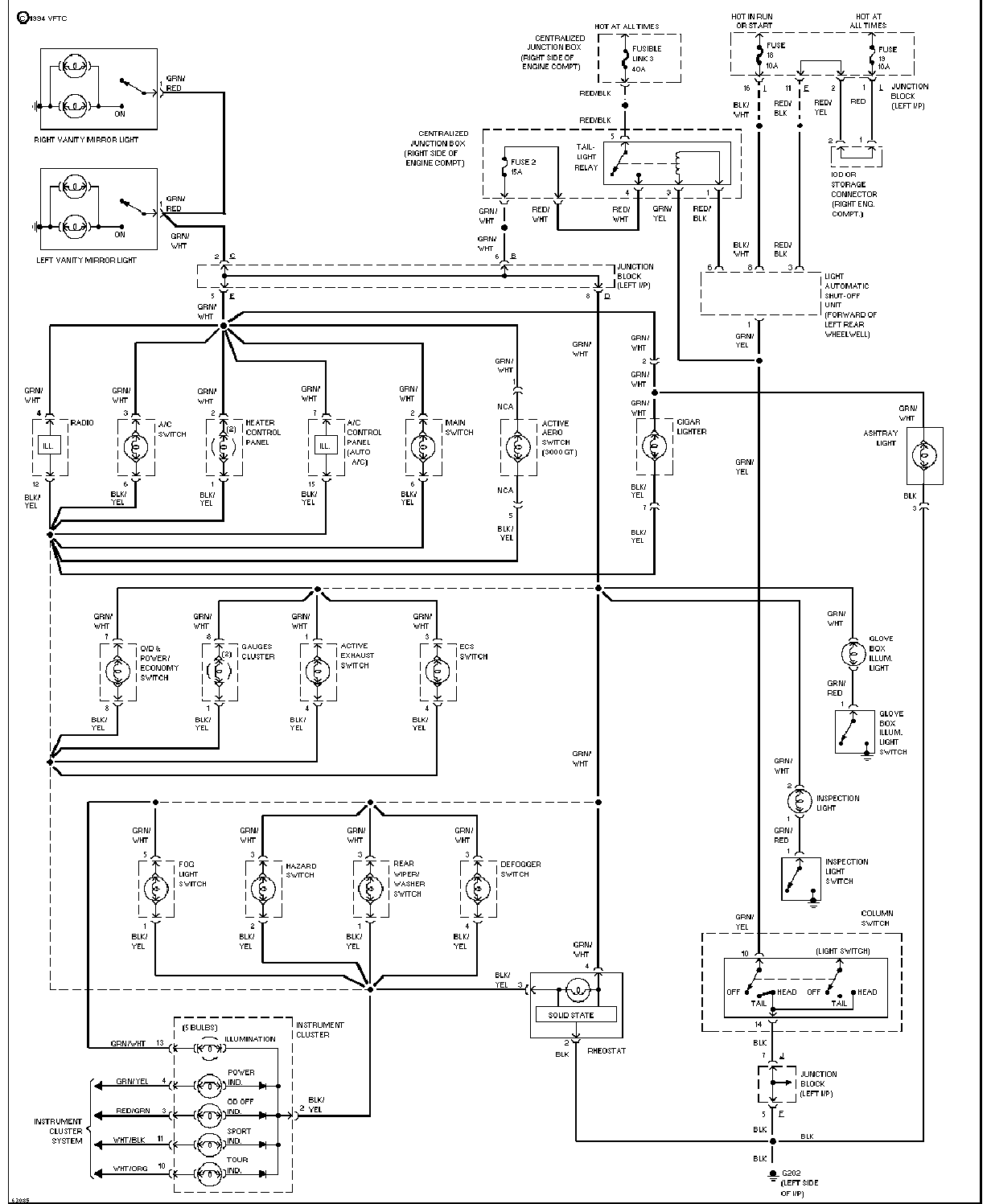

| 仪表板照明电路 |

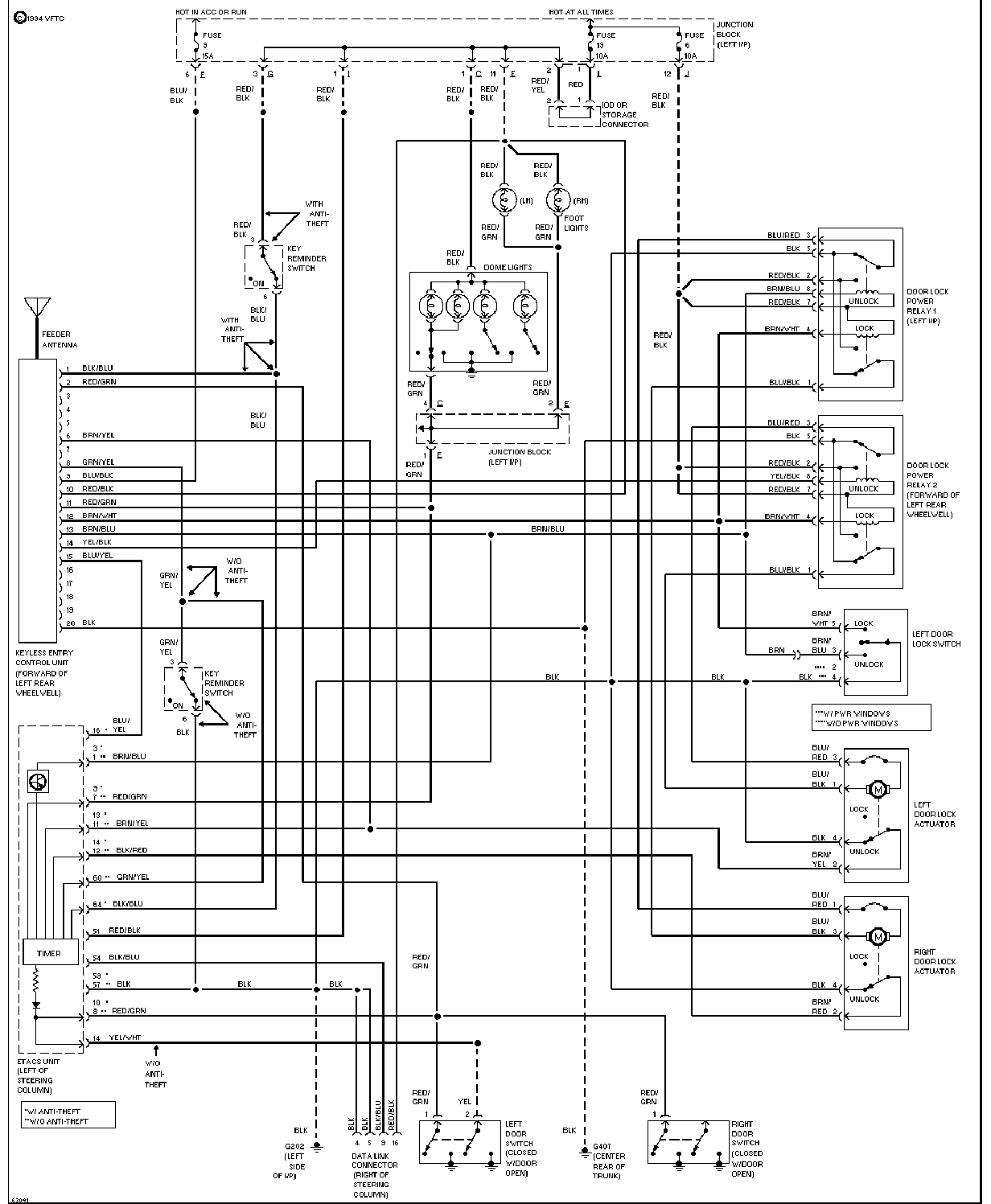

遥控门锁电路图 |

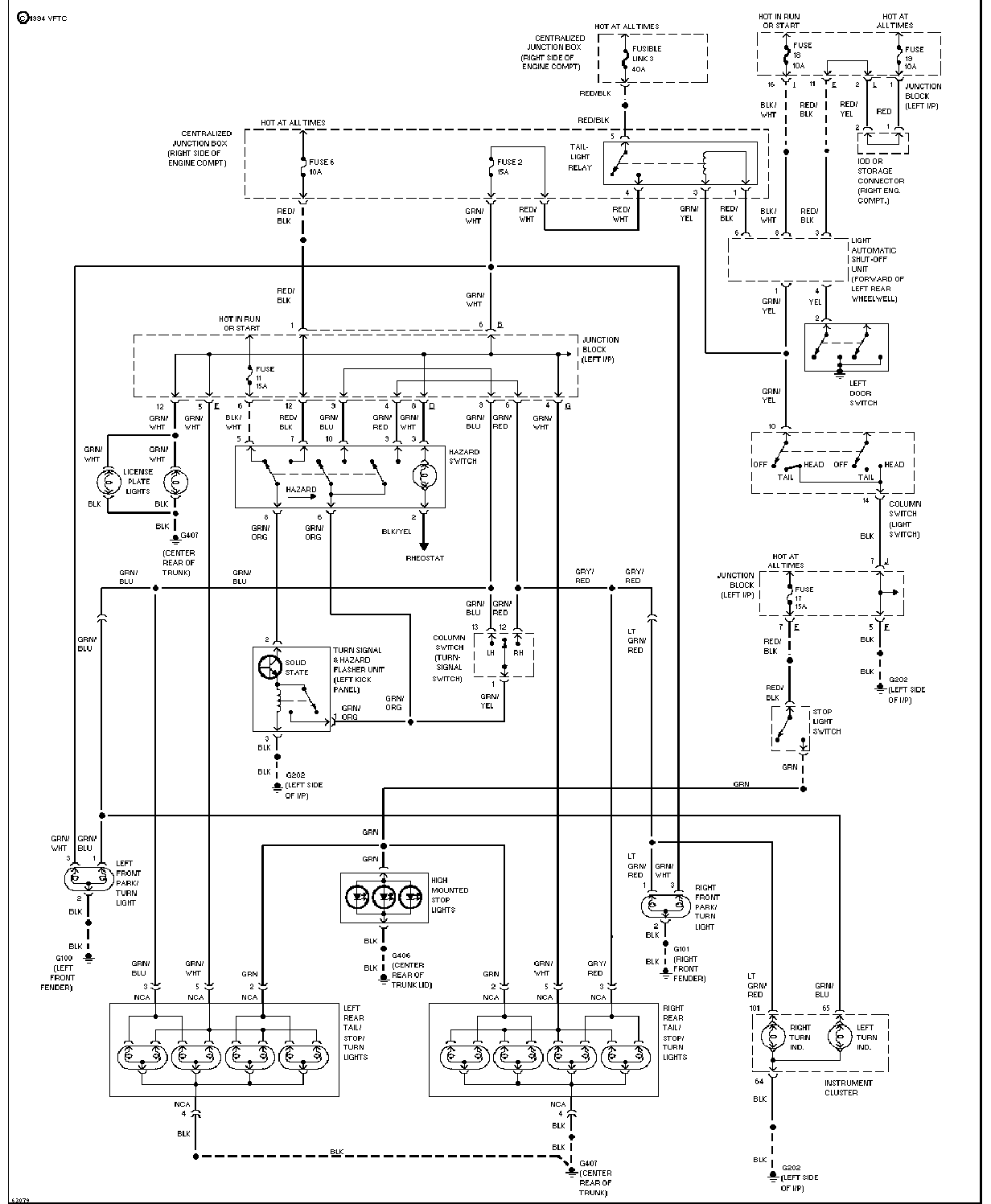

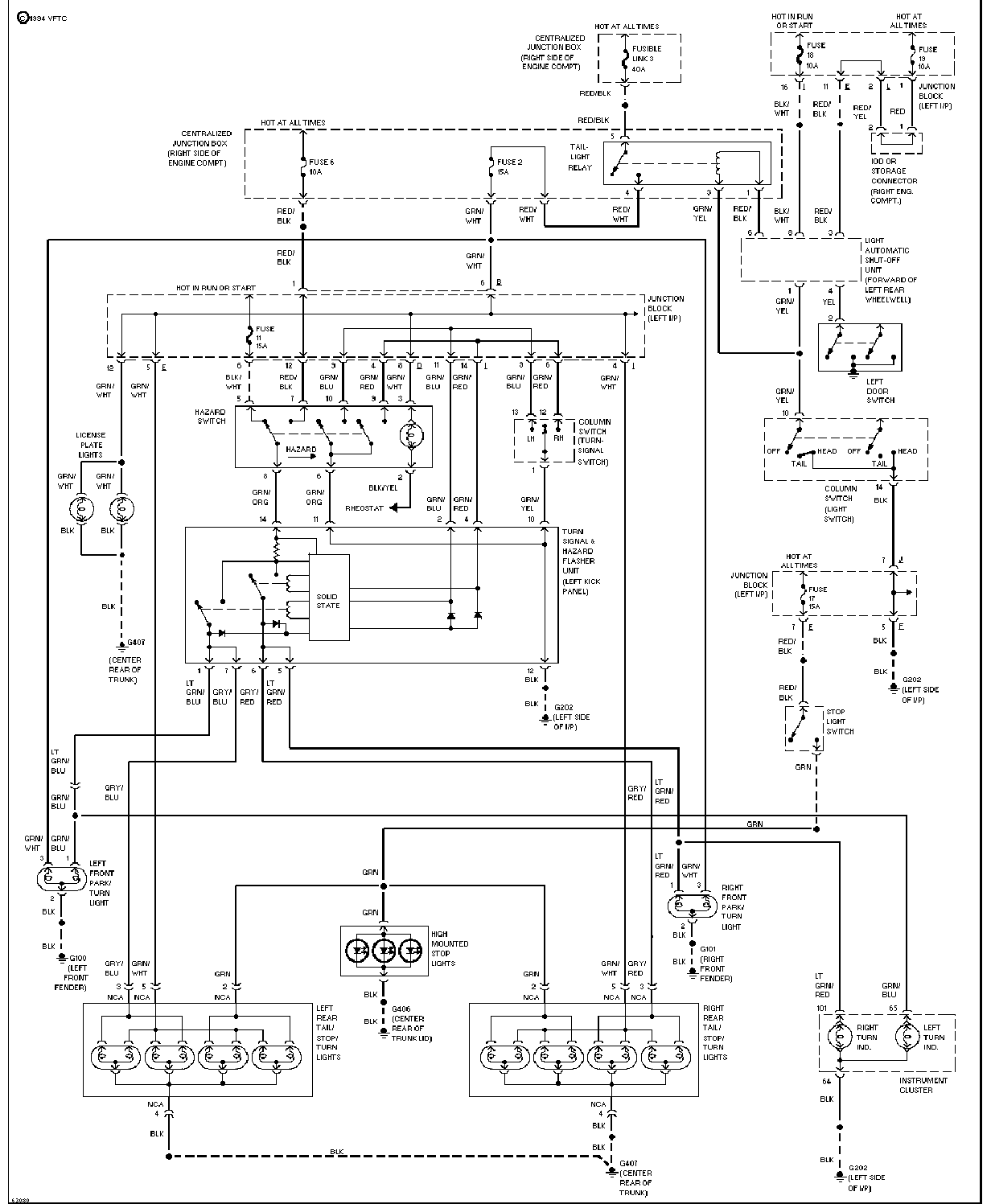

| 停车灯、尾灯、转向灯电路图(小减震器)
1 2 |
|

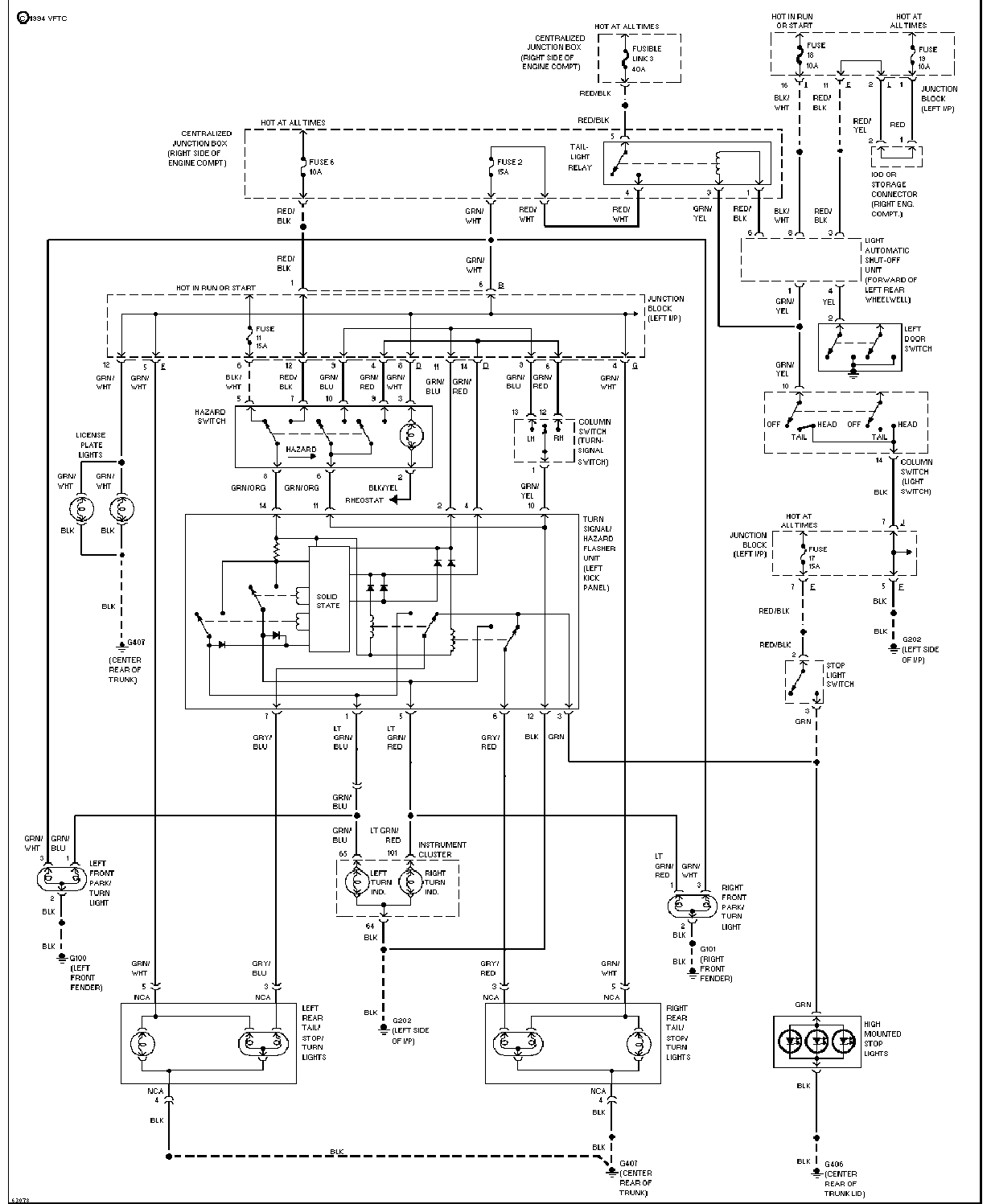

| 停车灯、尾灯、转向灯电路图(大减震器) |
|
| 被动式附加保护装置电路图 |

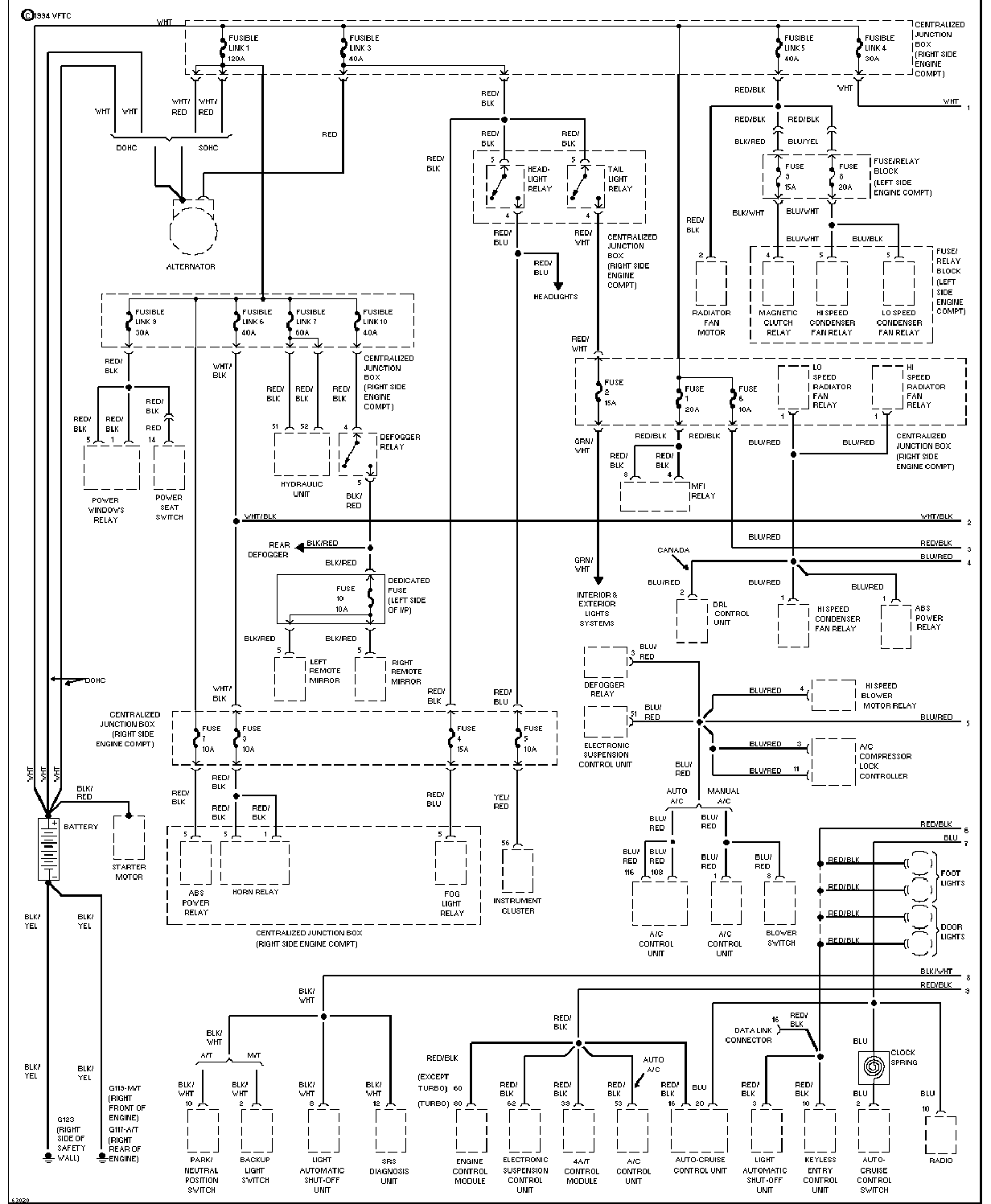

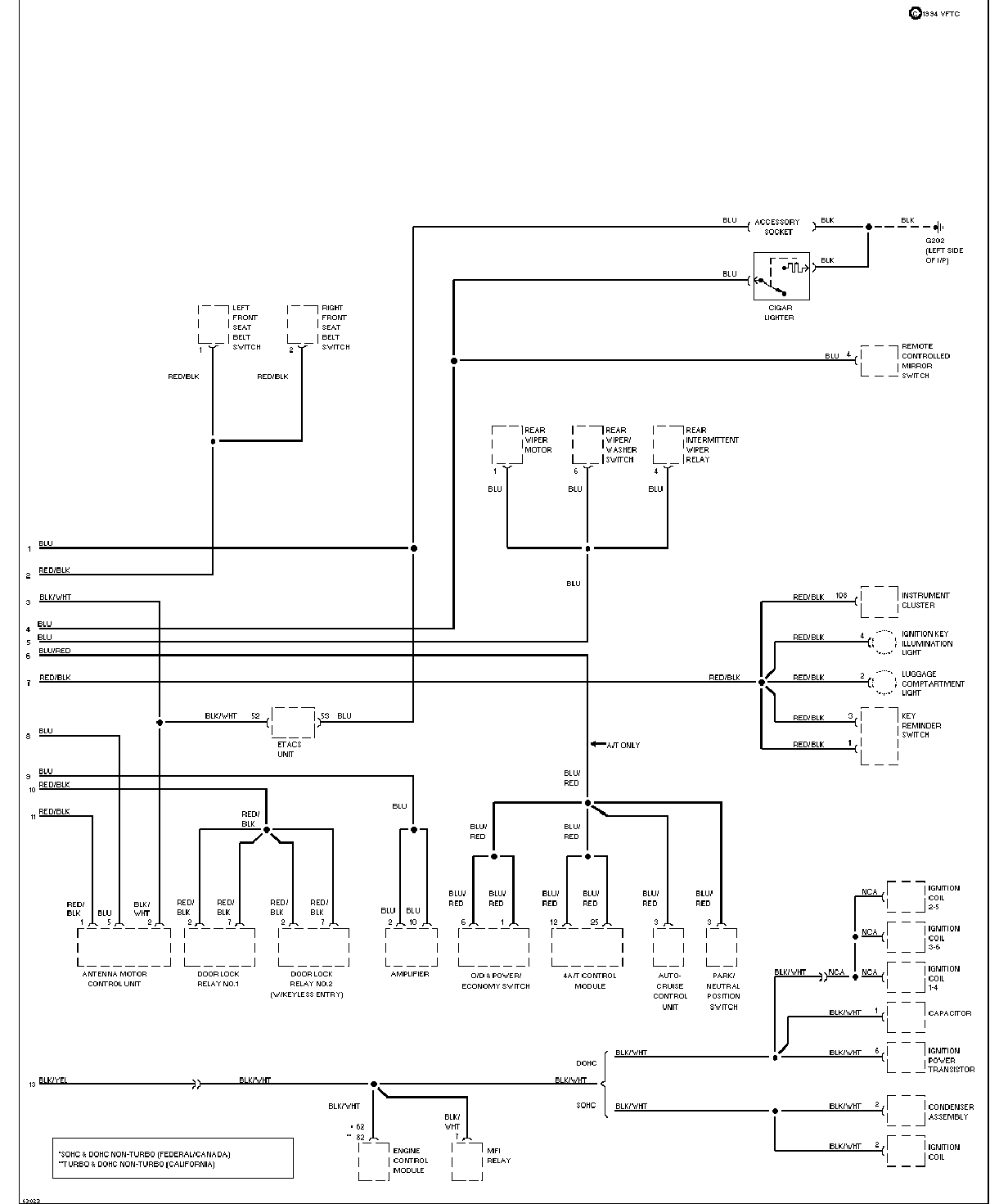

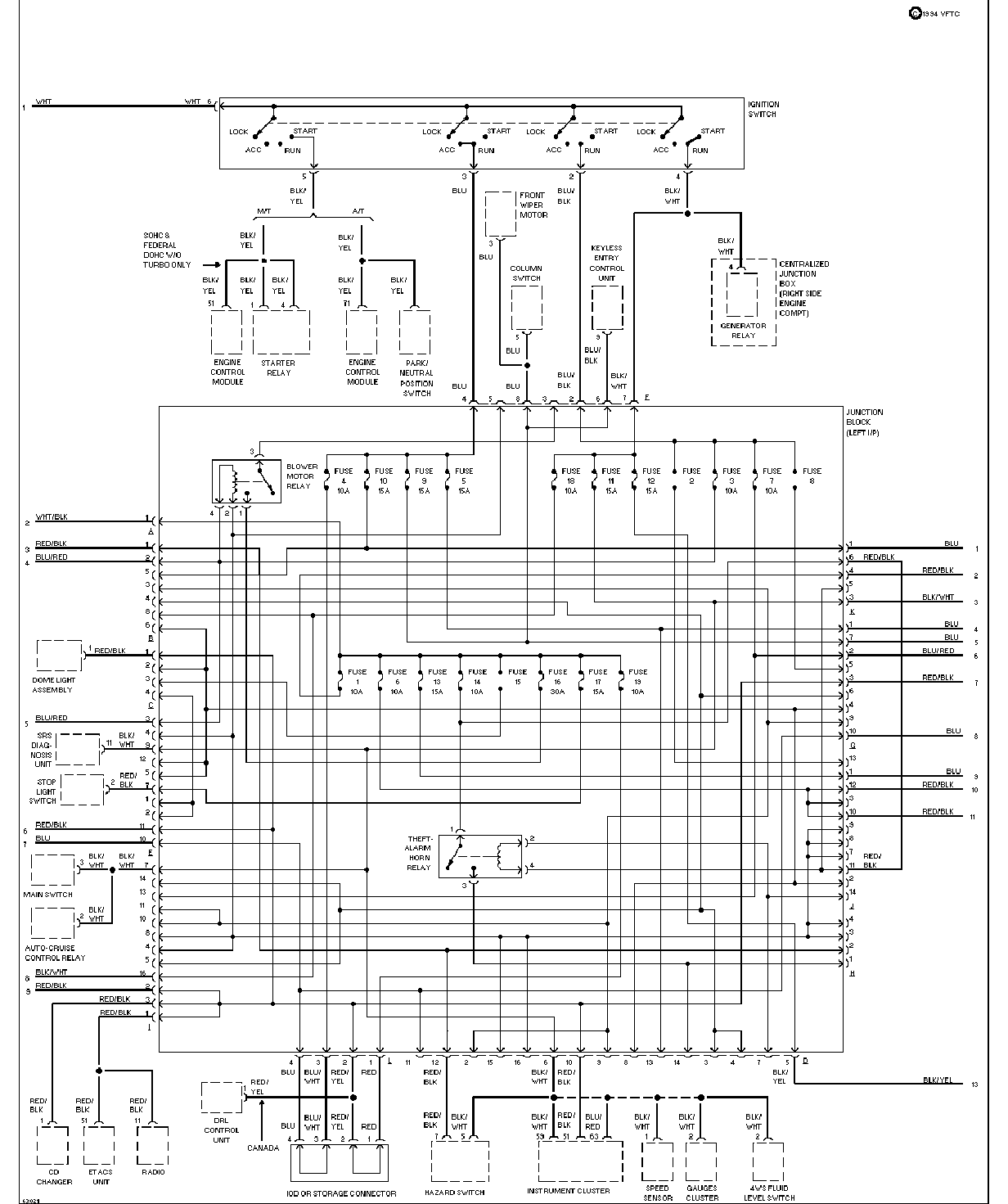

电源分配电路图 1
2 3 |

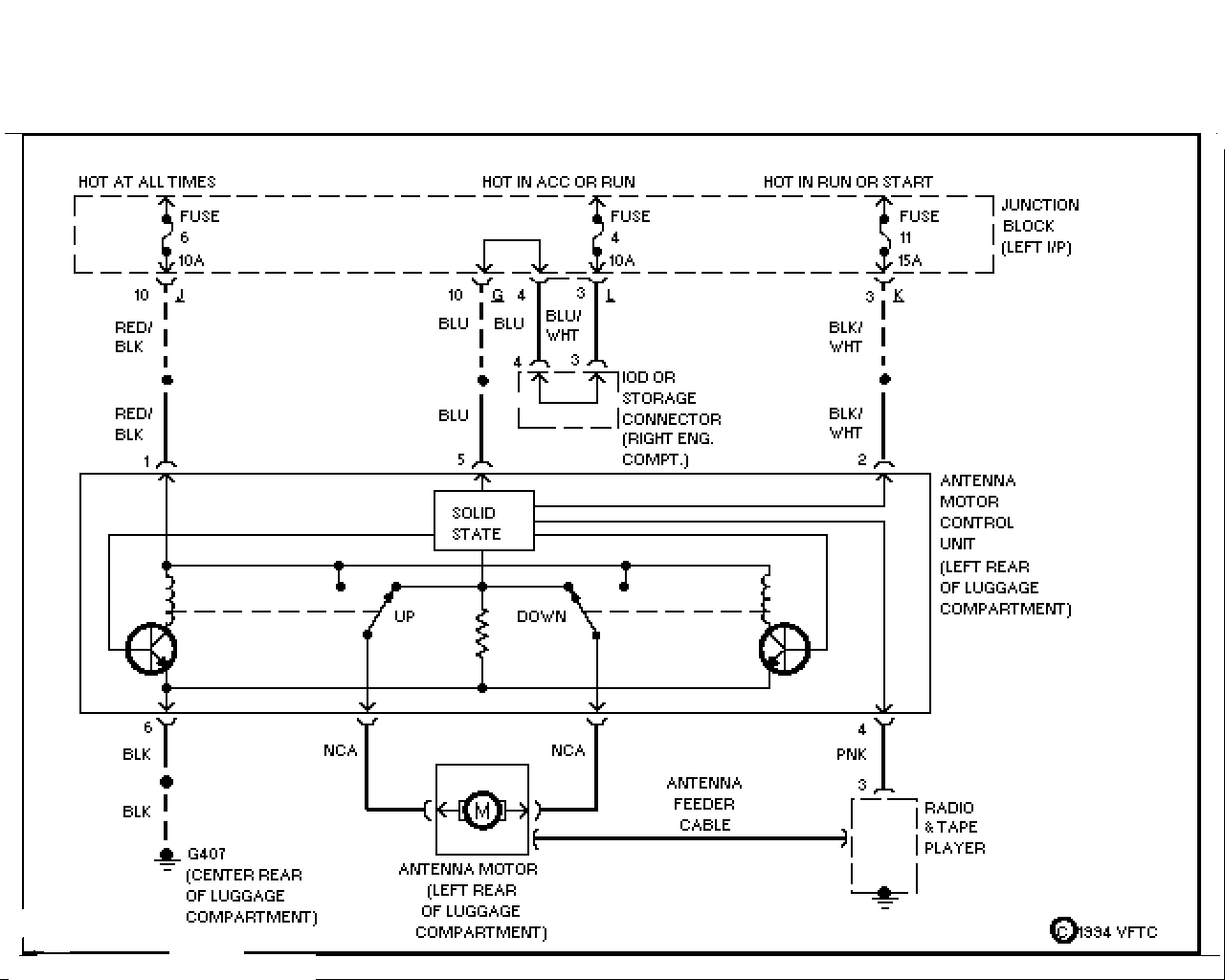

| 电动天线电路图 |

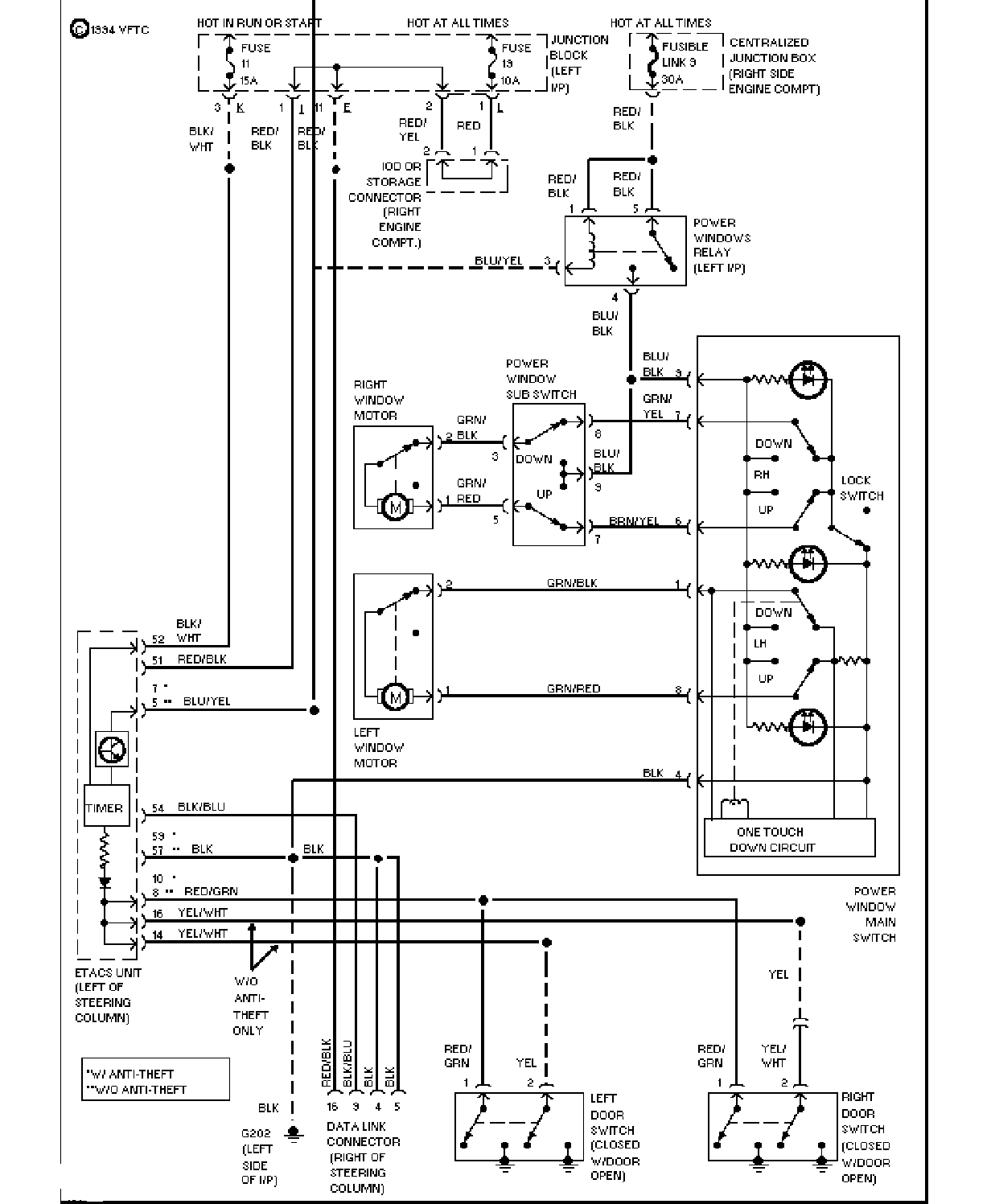

电动窗电路图 |

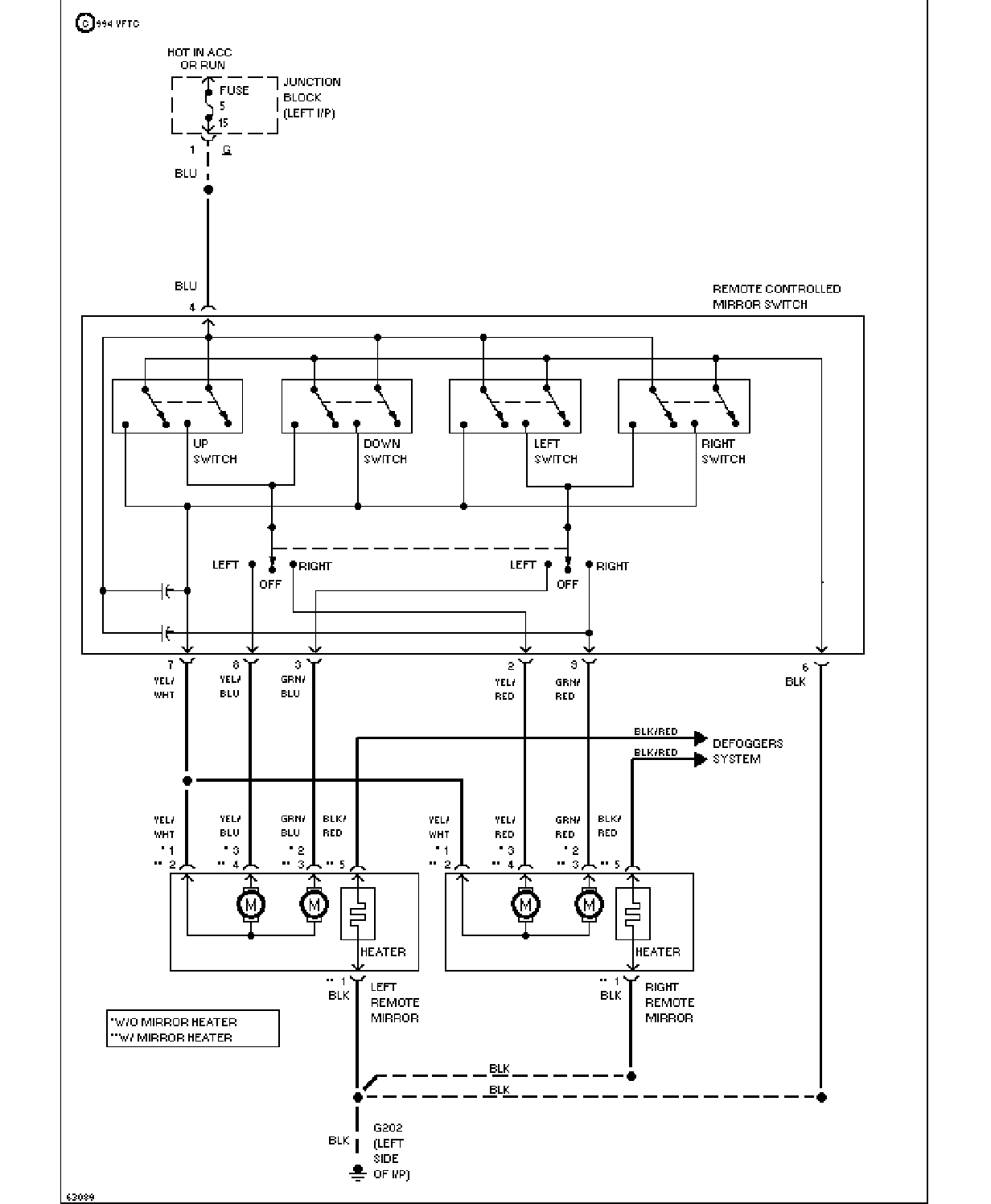

| 电动后视镜电路图 |

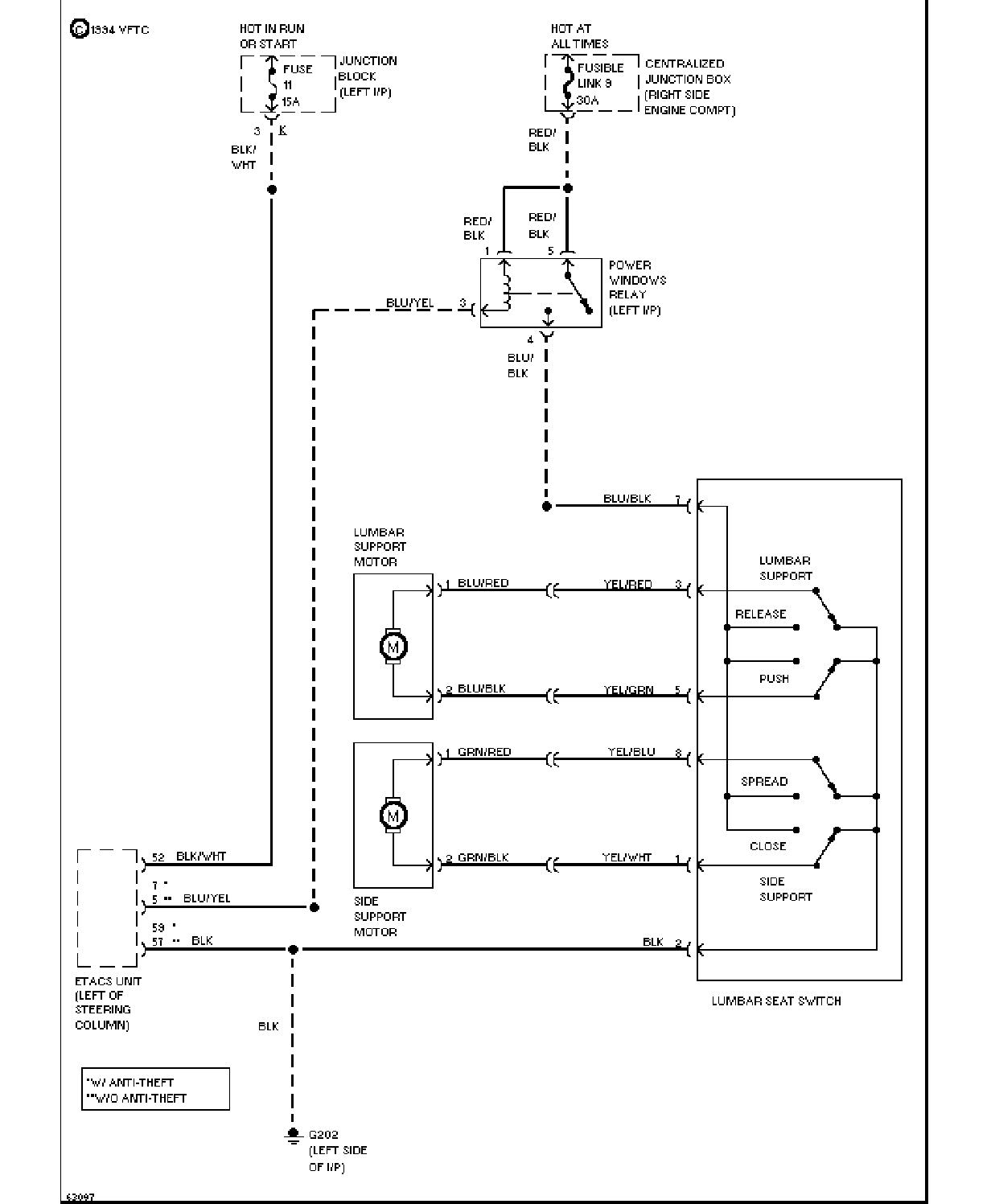

电动木式座椅图 |

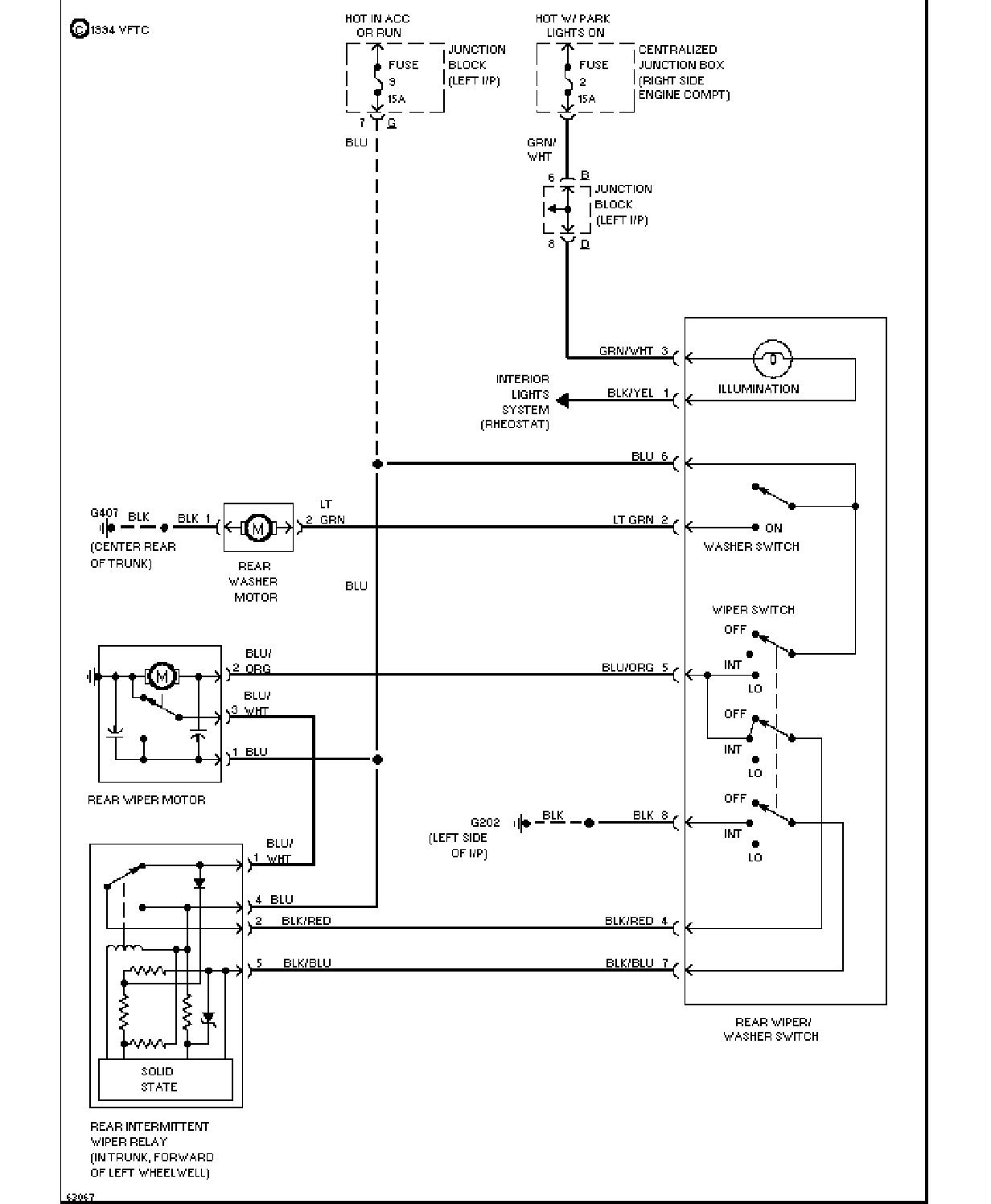

| 后雨刮清洗器电路图 |

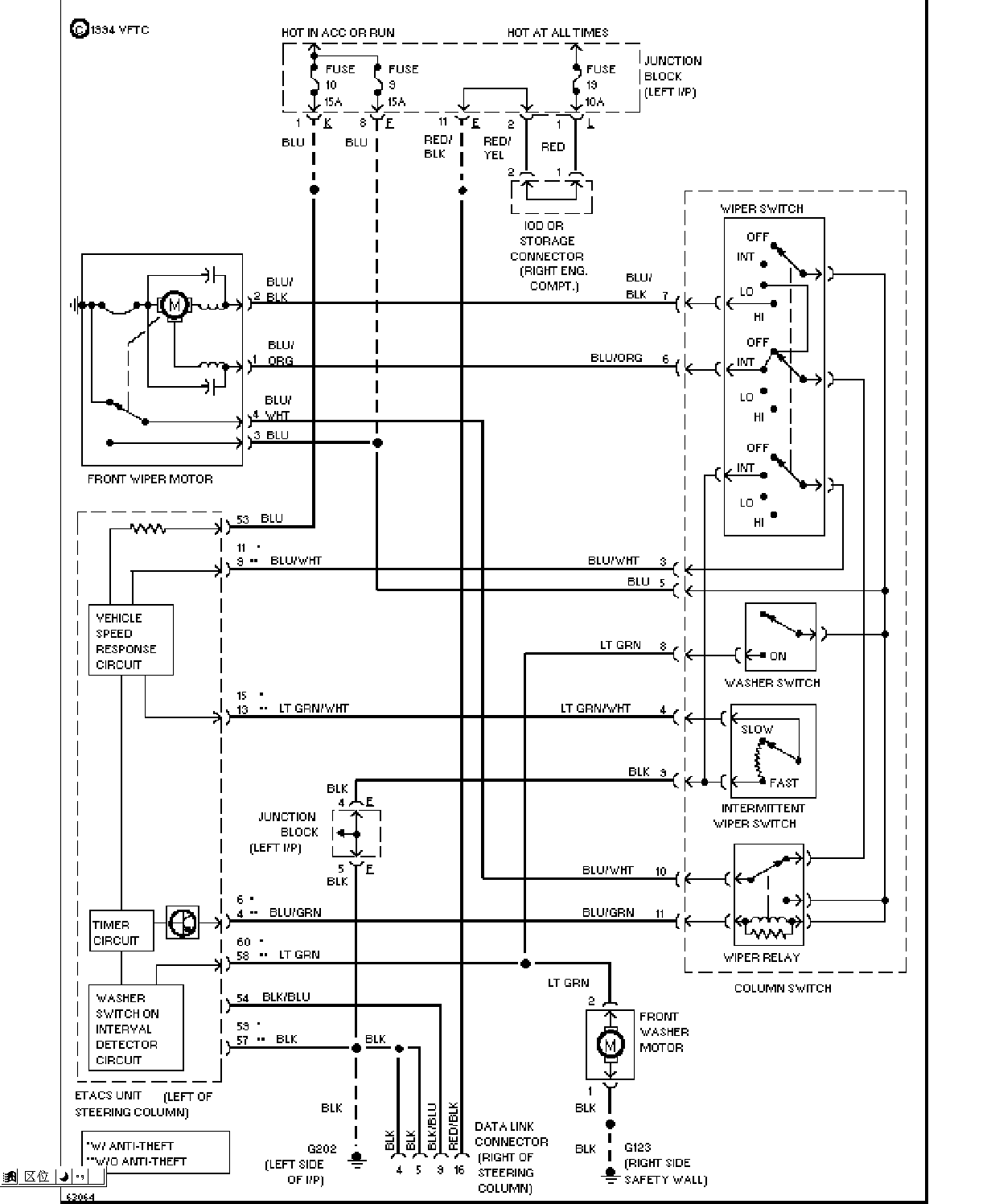

前雨刮清洗器电路图 |

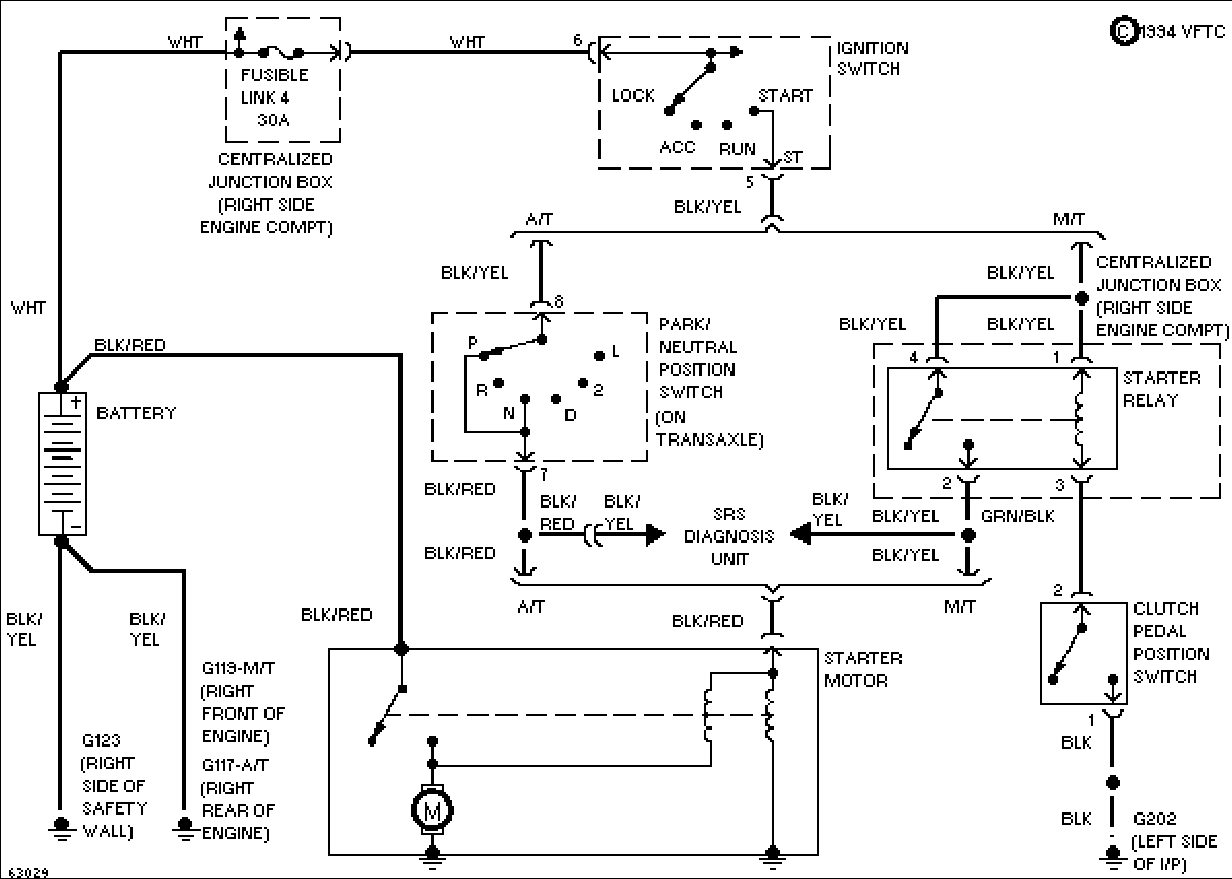

| 起动系统电路图(无防盗系统) |
|

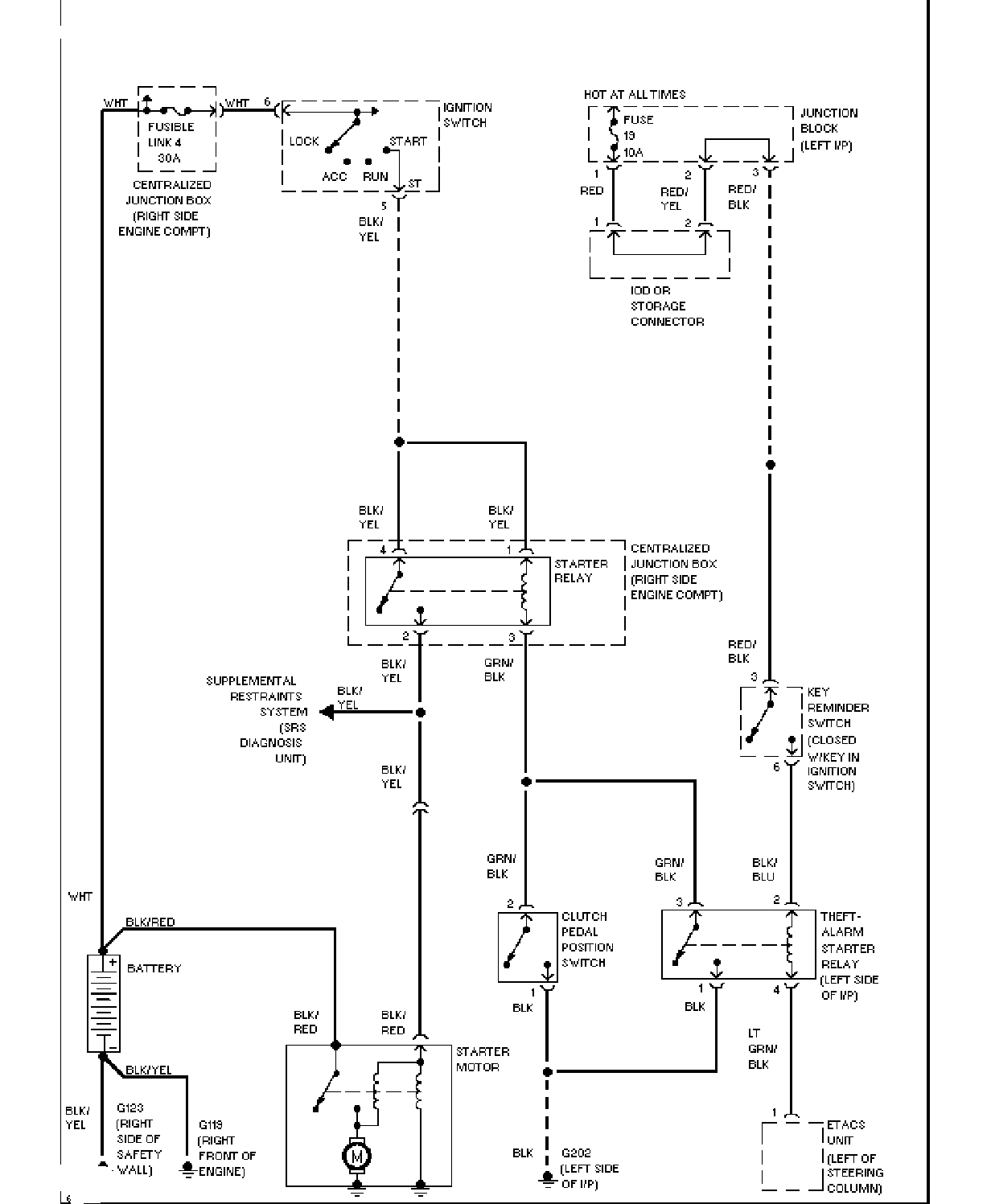

| 起动系统电路图(M/T)(带有防盗系统) |
|

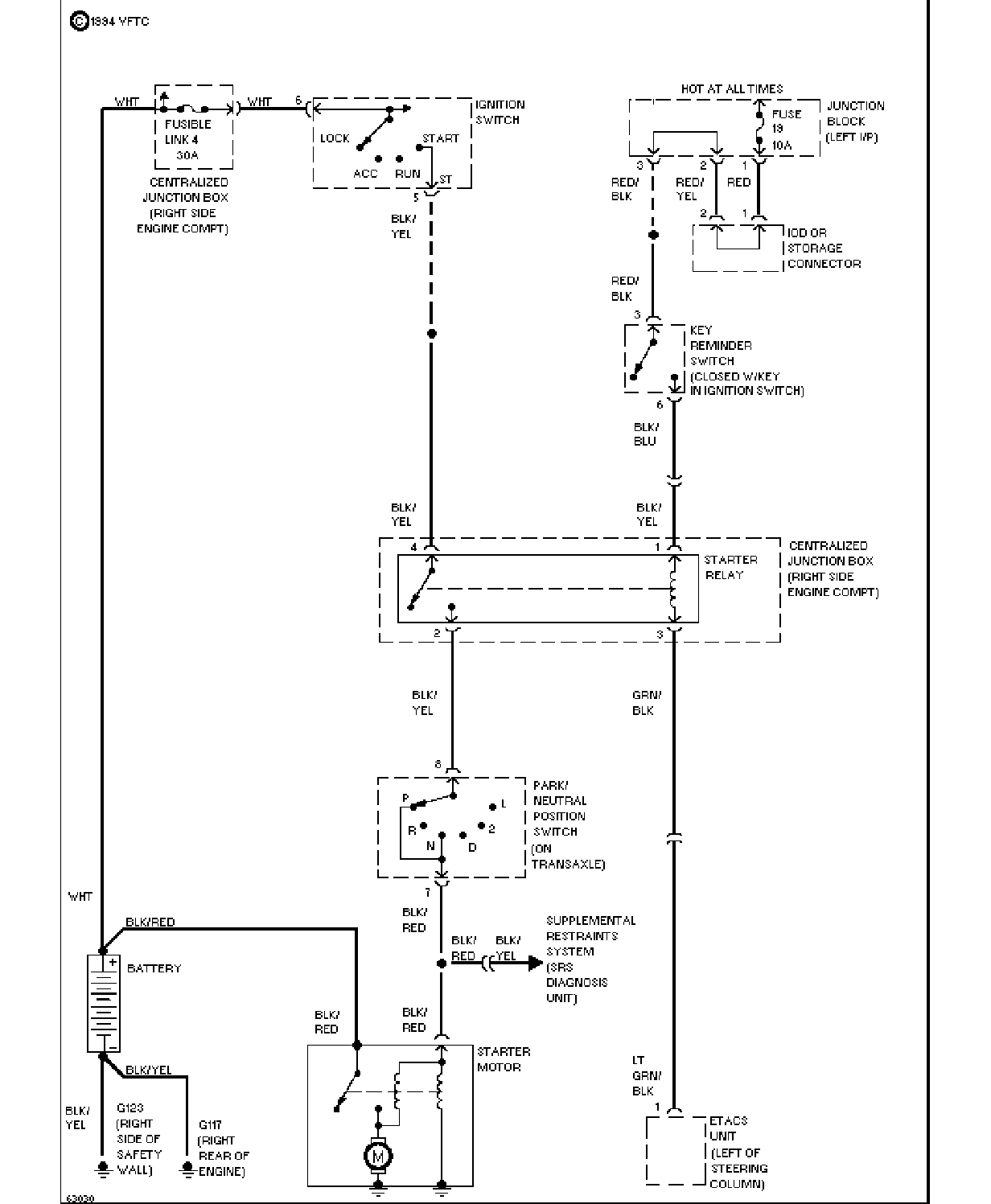

| 起动系统电路图(A/T)(带有防盗系统) |
|

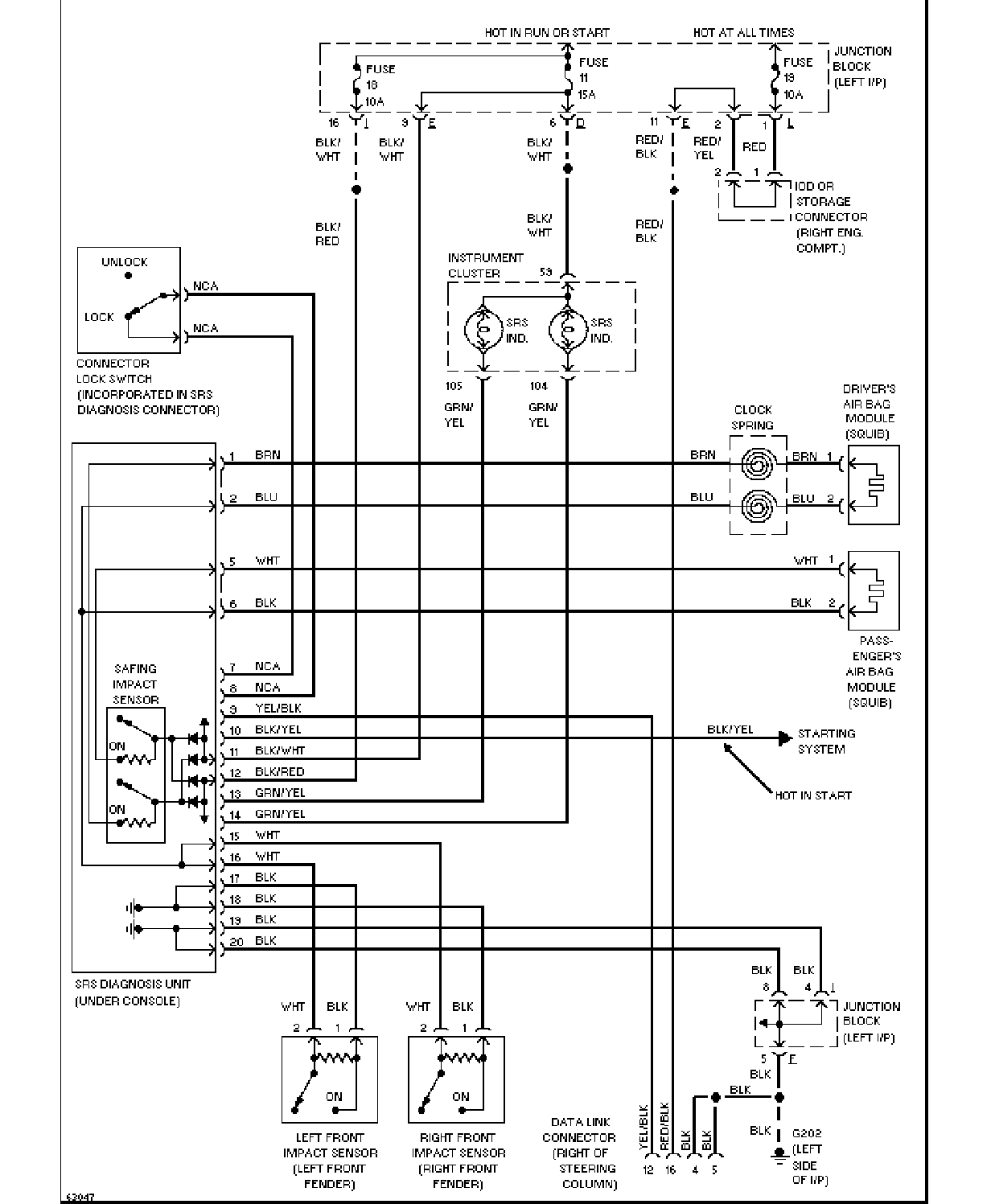

| 附加保护装置电路图 |

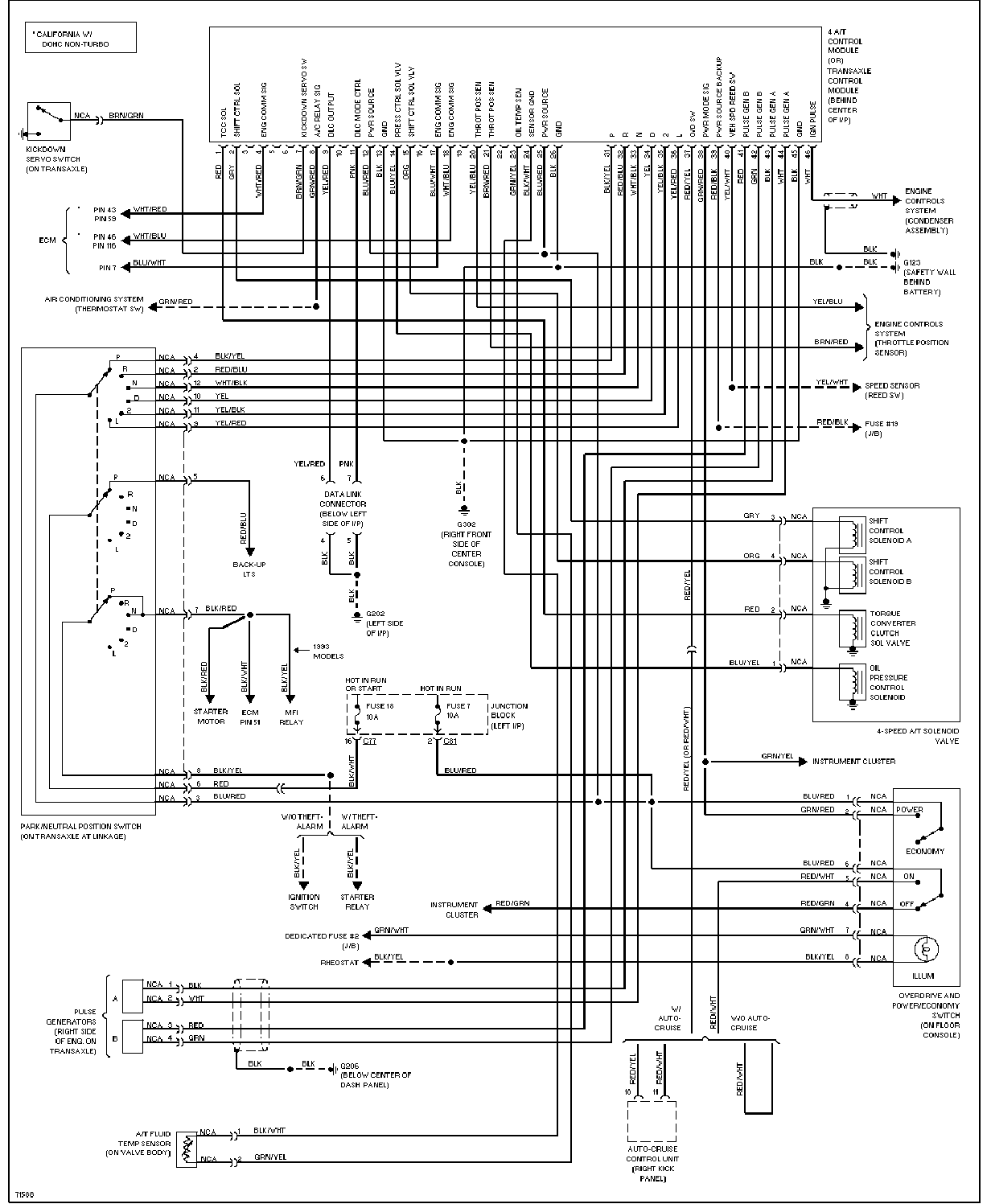

变速器电路图 |

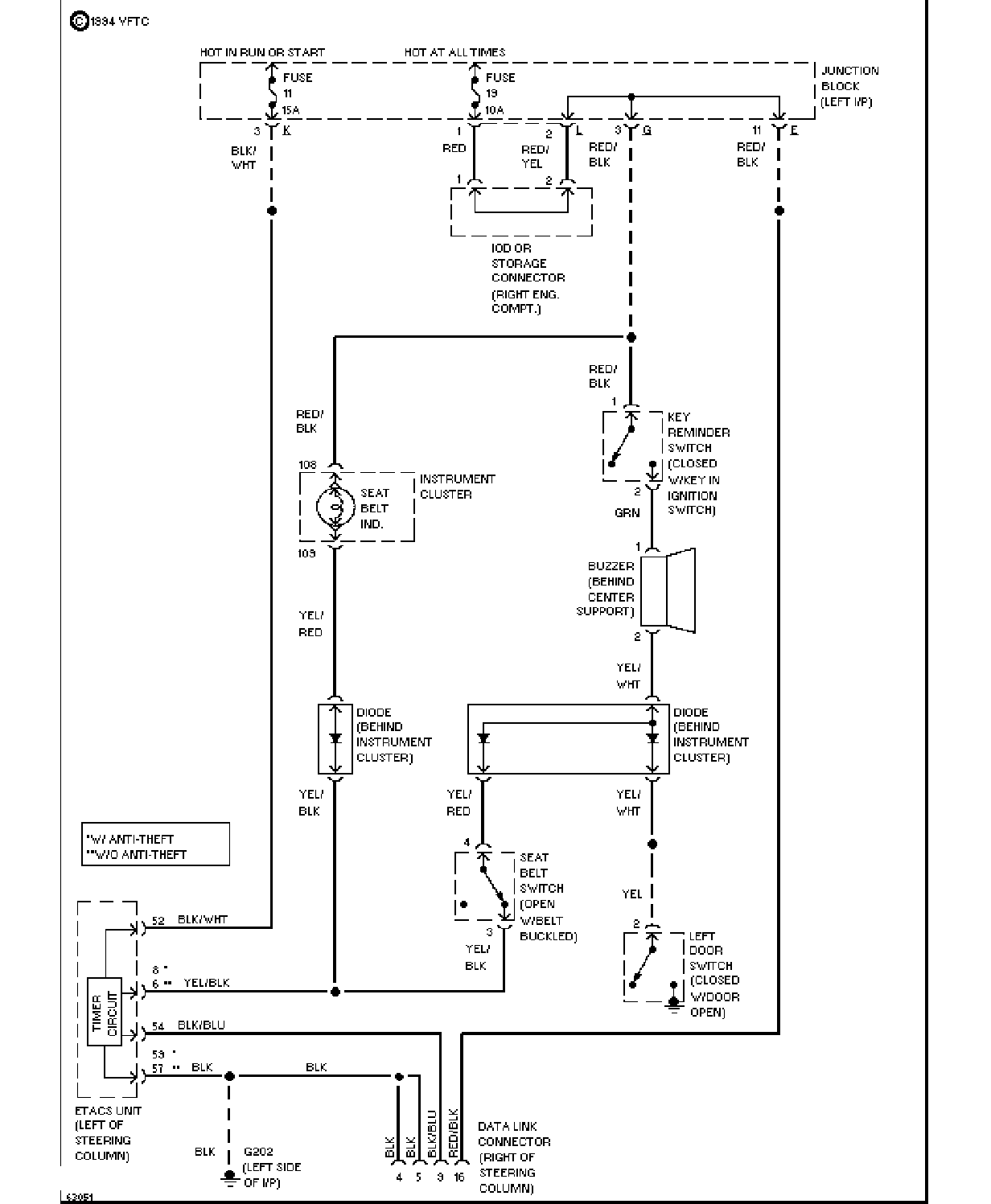

| 报警系统电路图 |
|
