拆卸

1． 拆卸：
■发动机左底罩
■辅助传动皮带
■AC传动皮带张紧轮组件
■大灯清洗水箱
■发动机底座组件
■PAS压力转换接头
   ■PAS泵
   ■右正时皮带盖[1]
   ■发动机支架
   ■正时皮带盖帽[2]
   ■左正时皮带盖[3]
   ■曲轴皮带轮[4]
   ■曲轴齿带轮法兰[5]
   ■正时下盖[6]
2． 使曲轴顺时针转至正时标记[7]、[8]对正。
3． 拧松张紧轮螺栓[9]。
4． 将张紧轮从正时皮带上顶起，轻轻拧紧螺栓，松开正时皮带。

安装

1． 确保正时标记[7]和[8]对正。
2． 从曲轴齿带轮开始，逆时针安装正时皮带。
3． 确保皮带张紧。
4． 拧松张紧轮螺栓[9]。
5． 使曲轴顺时针转两整圈，直到正时标记对正。
注：不允许逆时针转动曲轴。
6． 将张紧轮螺栓[9]拧紧至26Nm。
7． 按与拆卸相反的顺序安装其余零件。
8． 确保发动机支架螺栓安装扭矩和顺序（10-13）正确。
9． 将曲轴皮带轮螺栓[14]拧紧至180-190Nm。

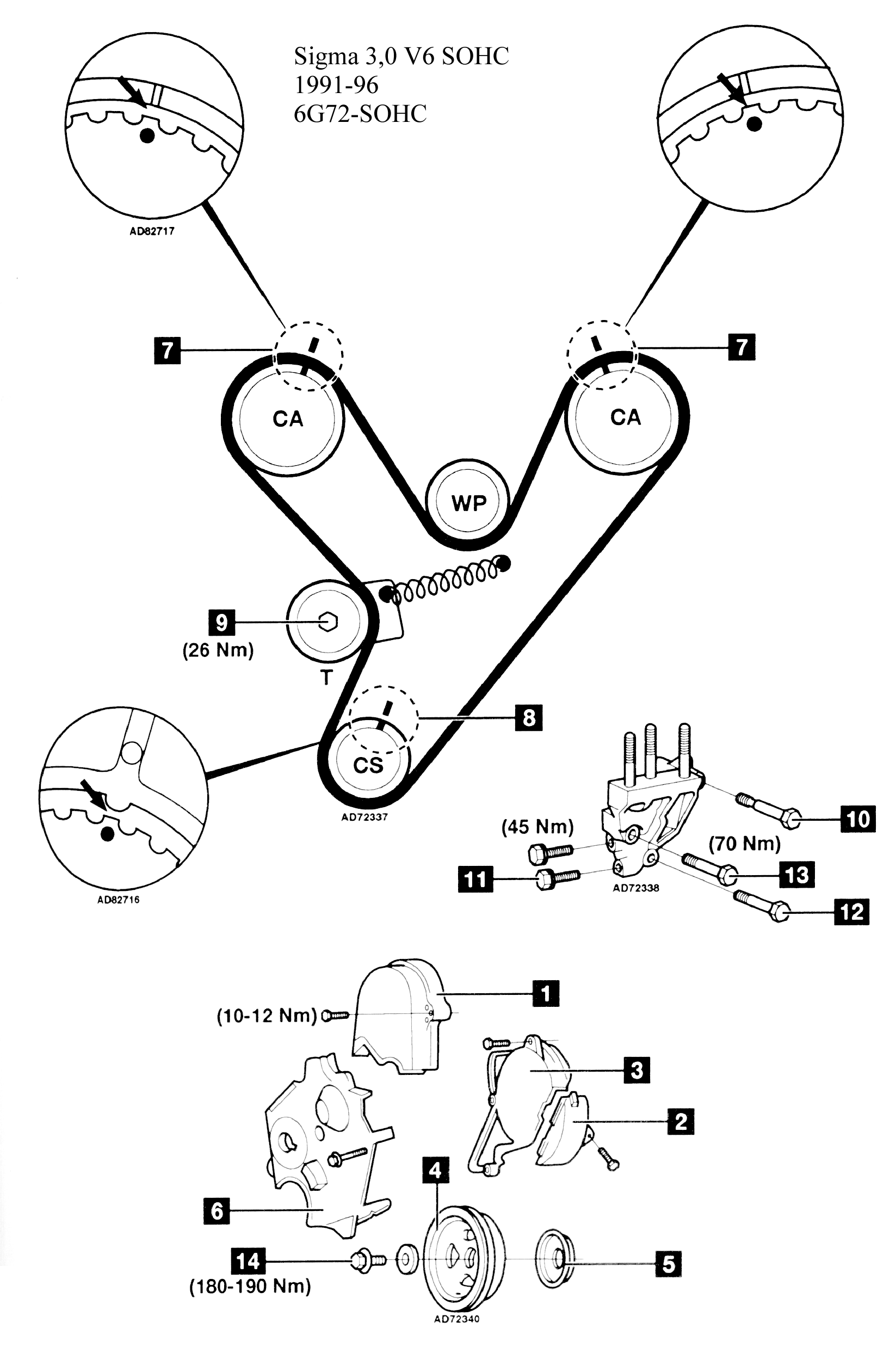

                     正时记号如图
