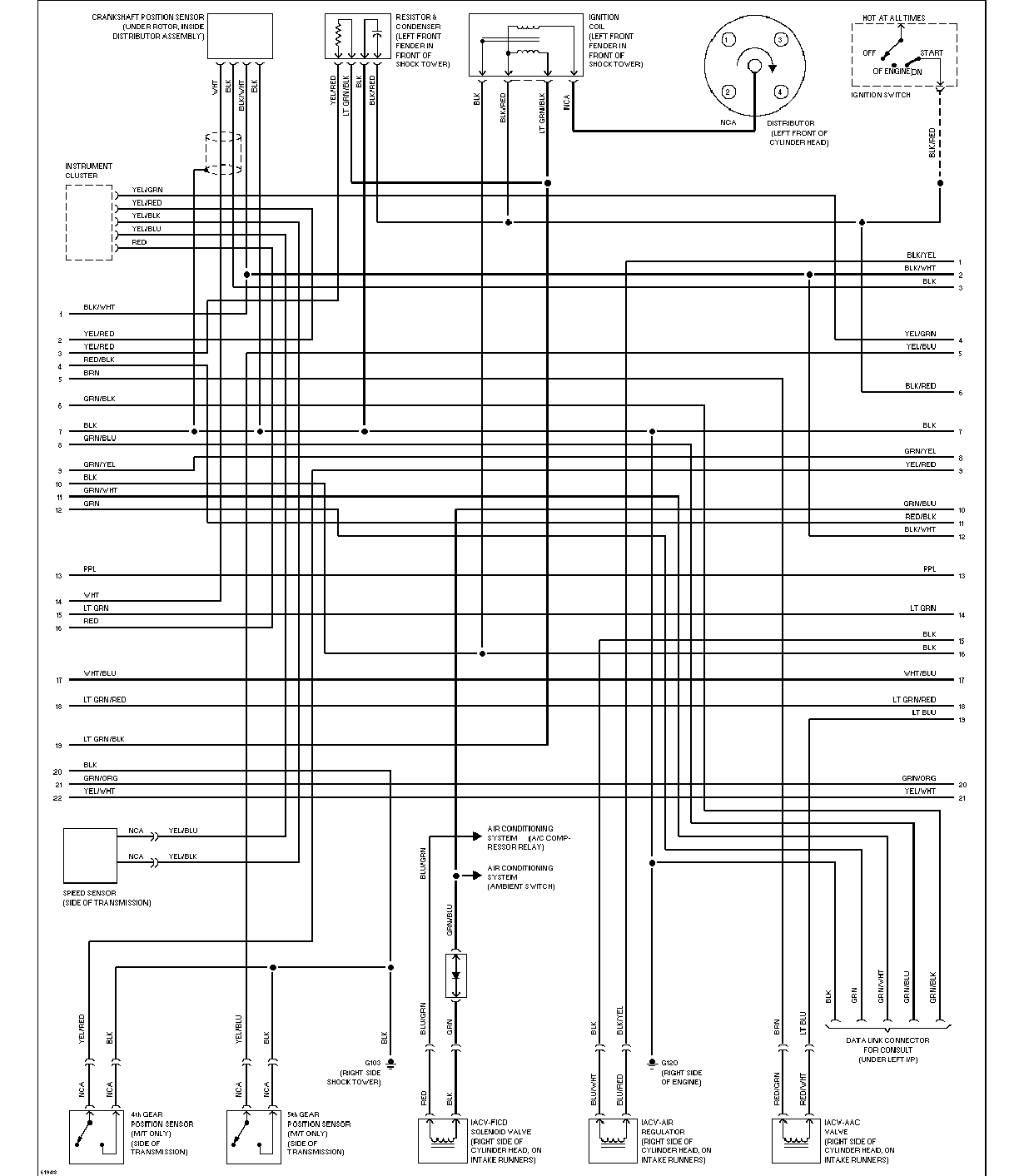

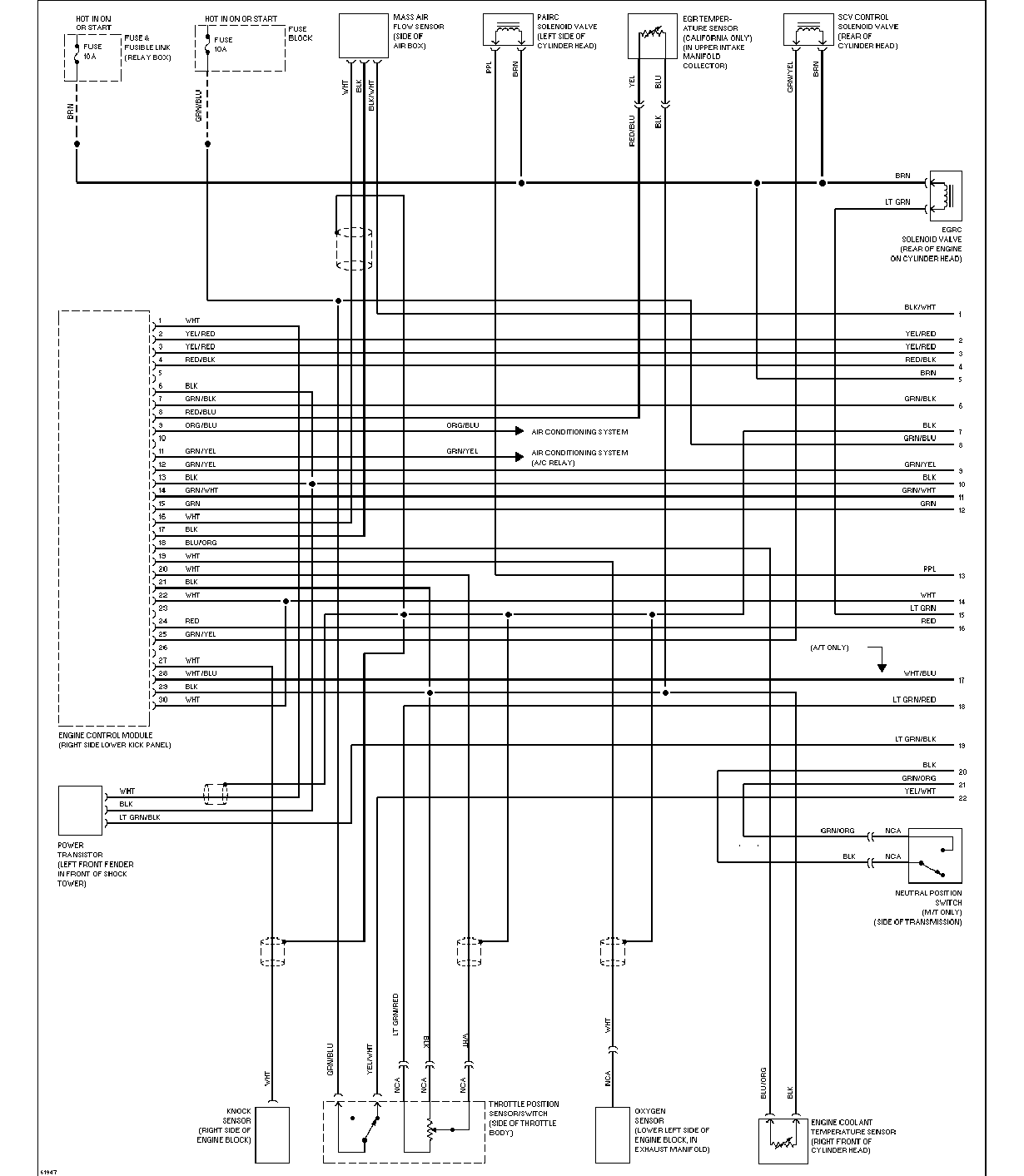

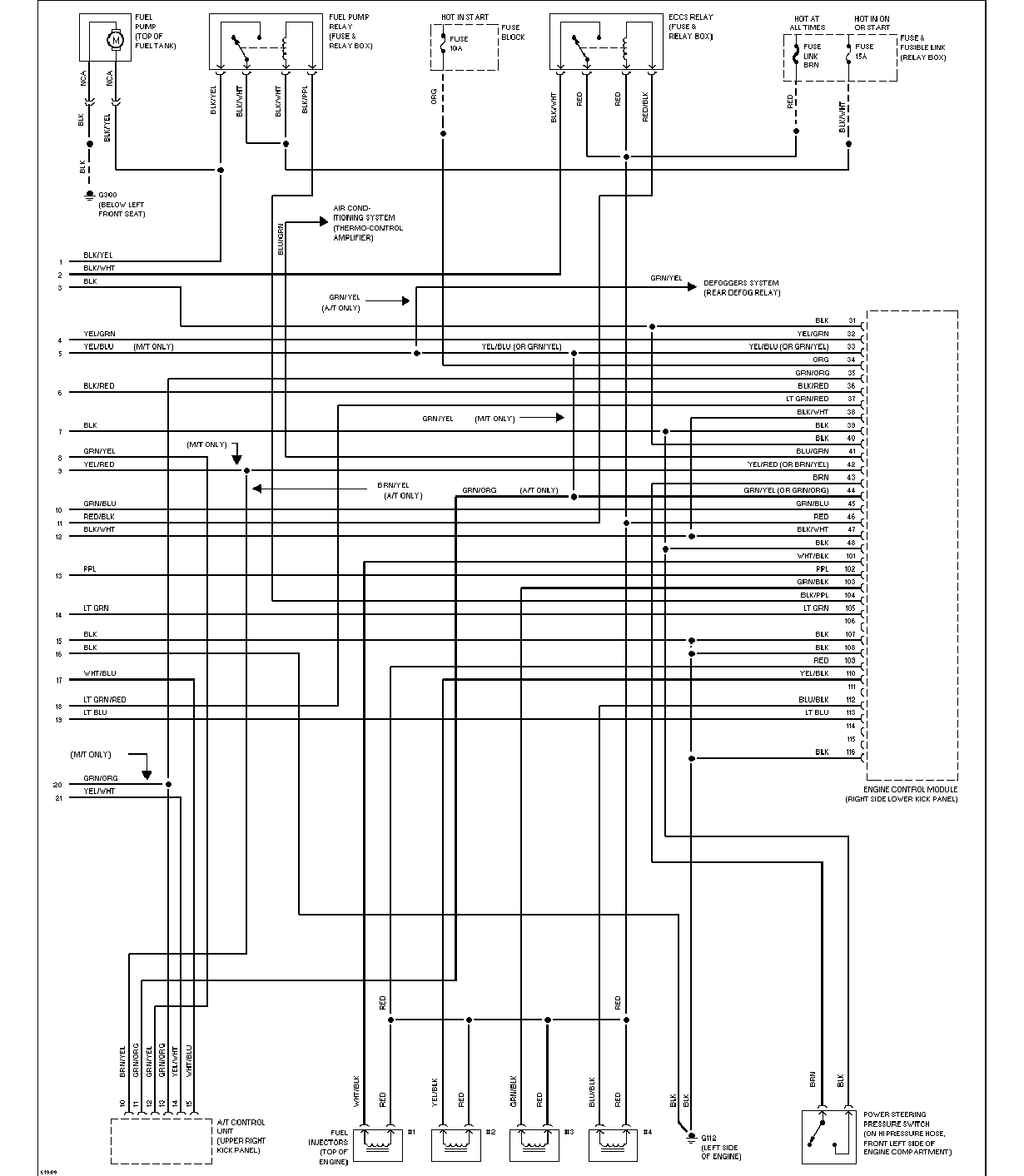

 2.4L发动机性能电路图
1 2 3 |

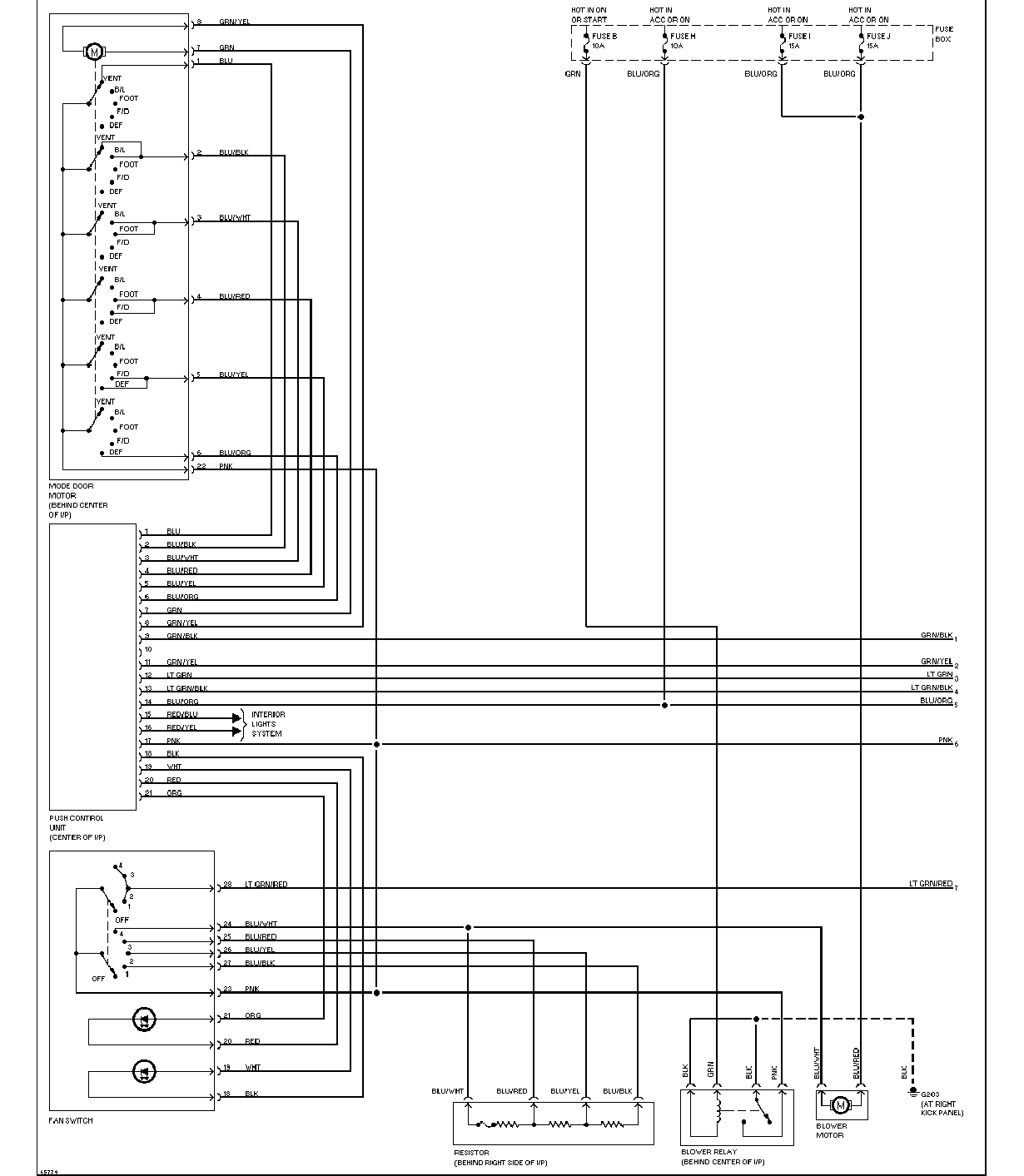

 空调系统电路图 1 2 |

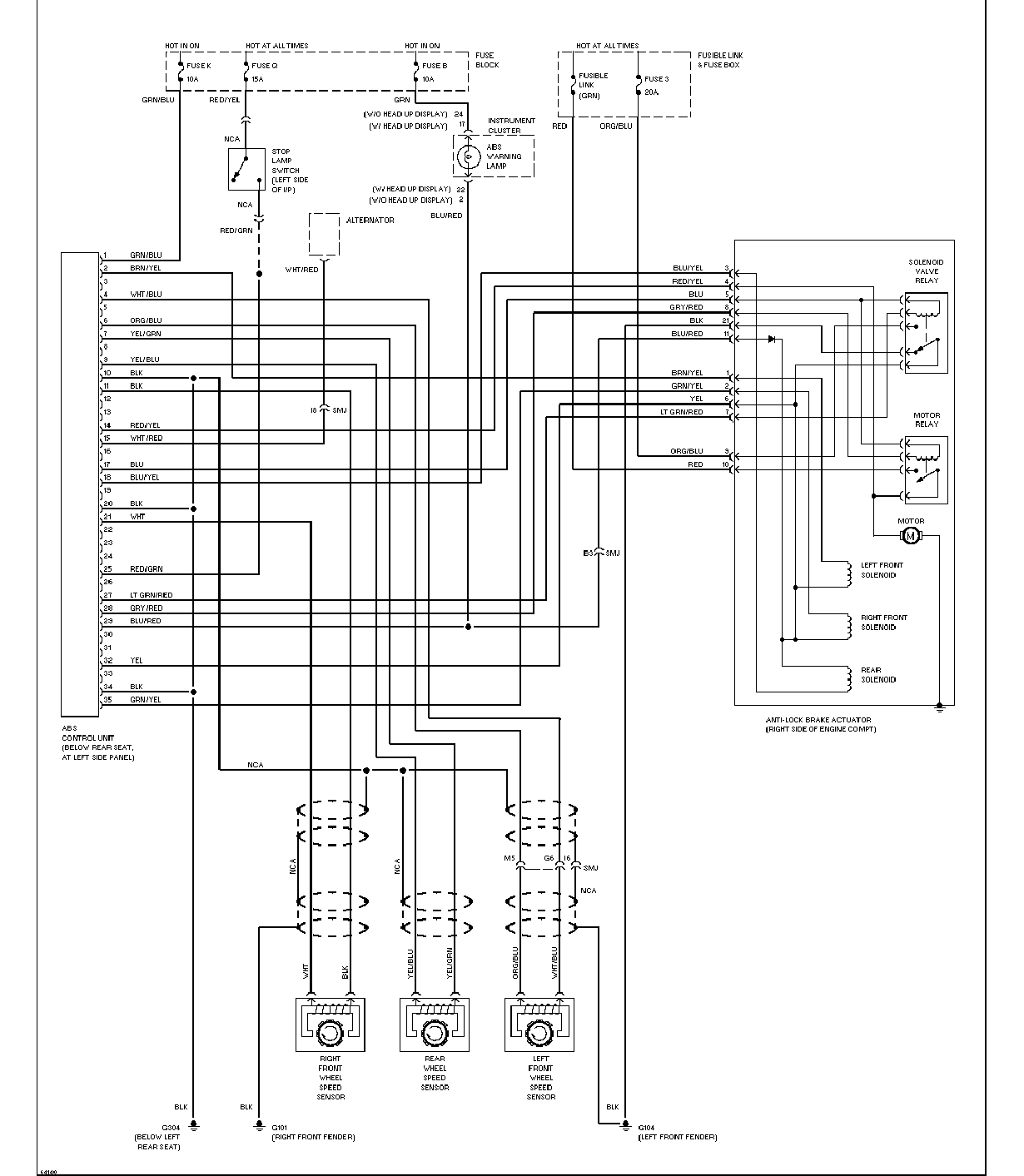

| ABS电路图 |

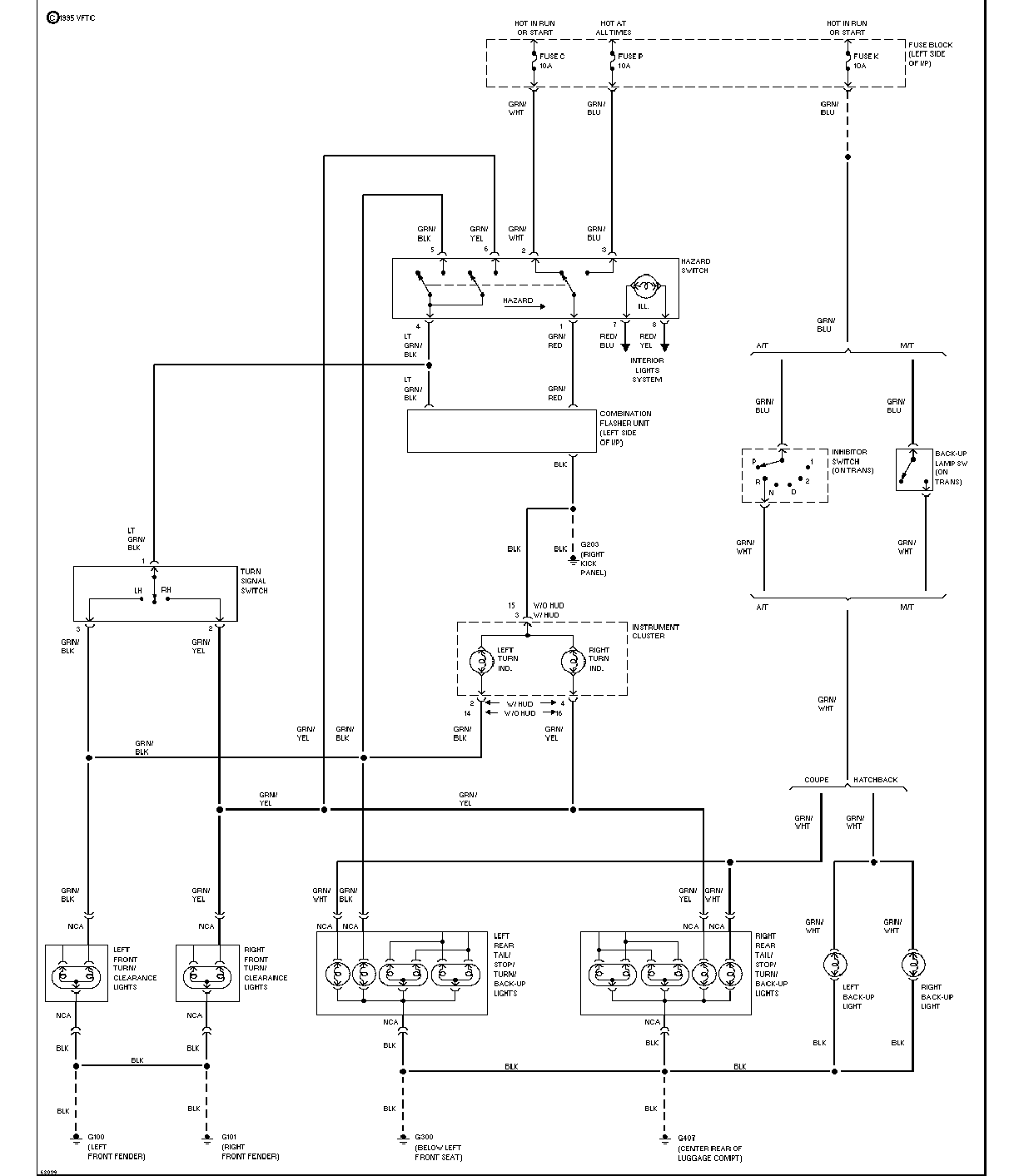

倒车灯电路图 |

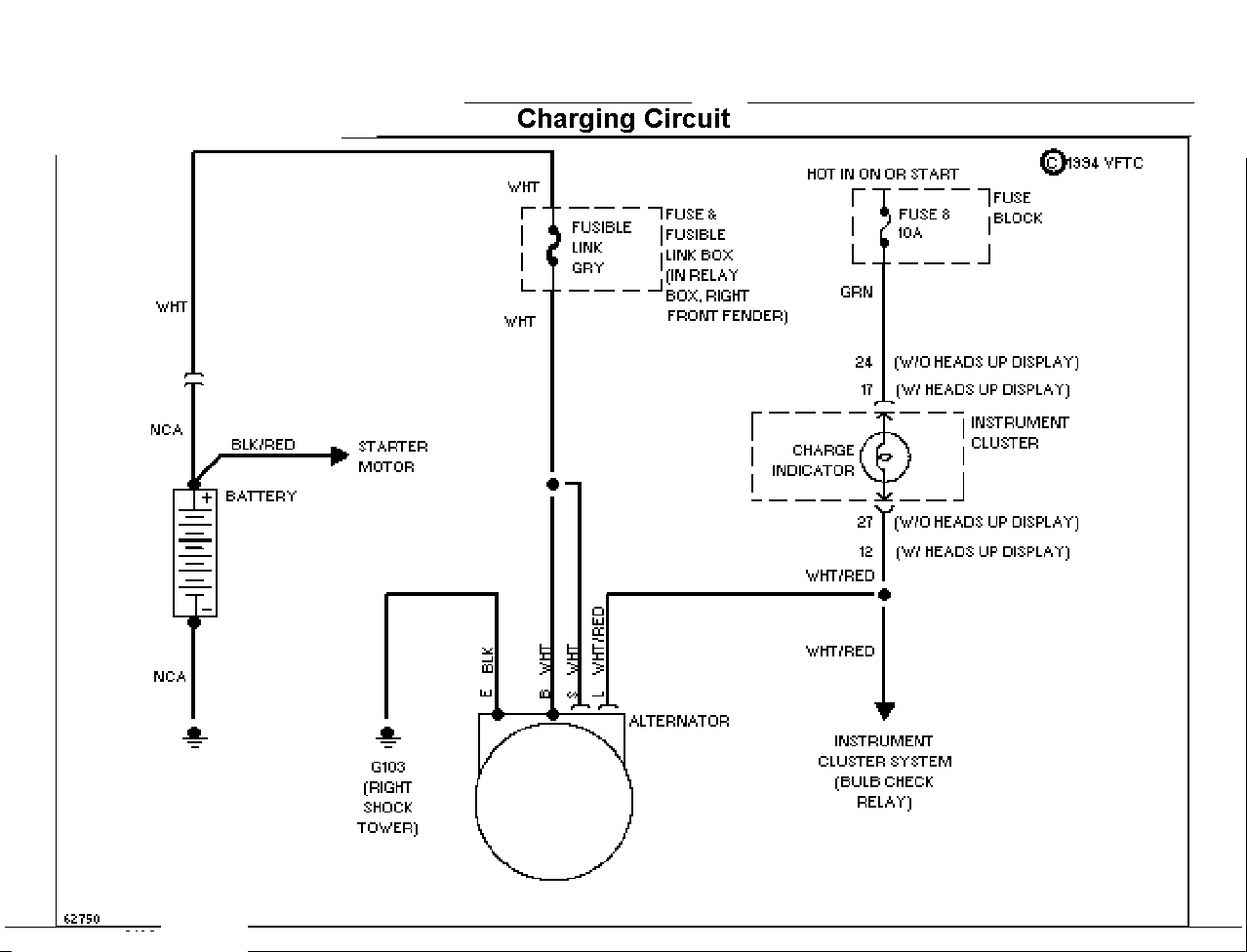

| 充电系统电路图 |

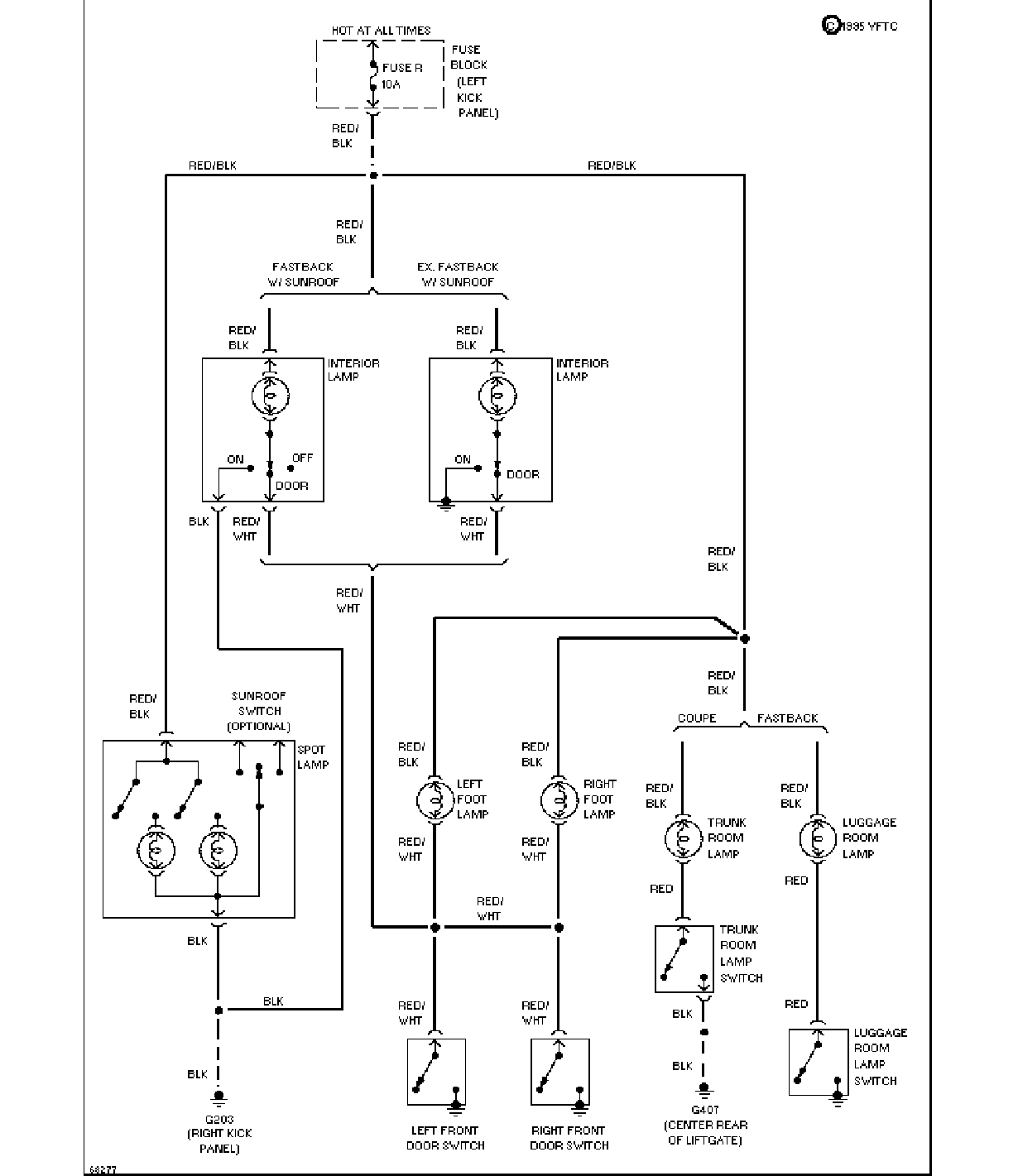

门控灯电路图 |

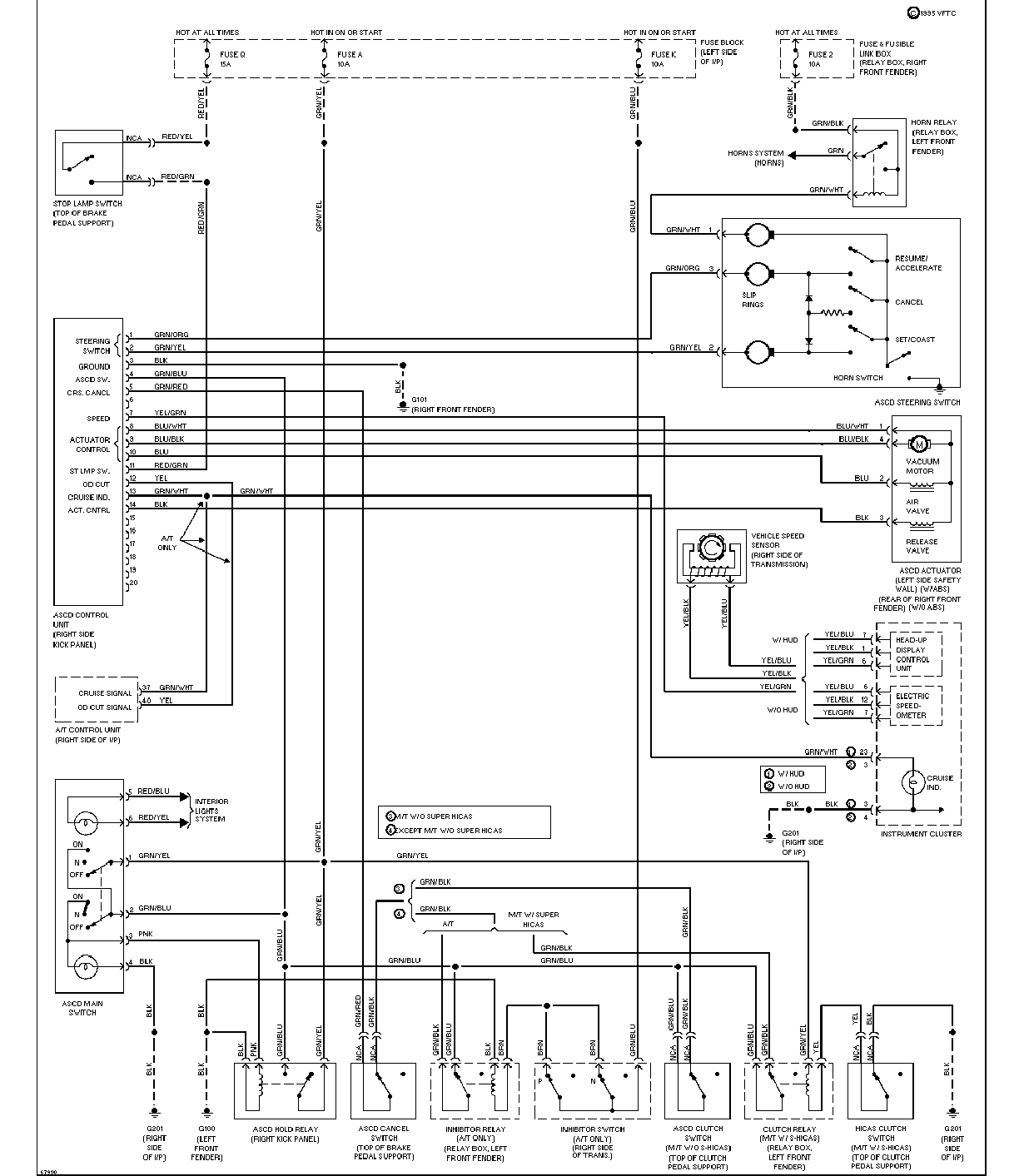

| 巡航控制电路图 |

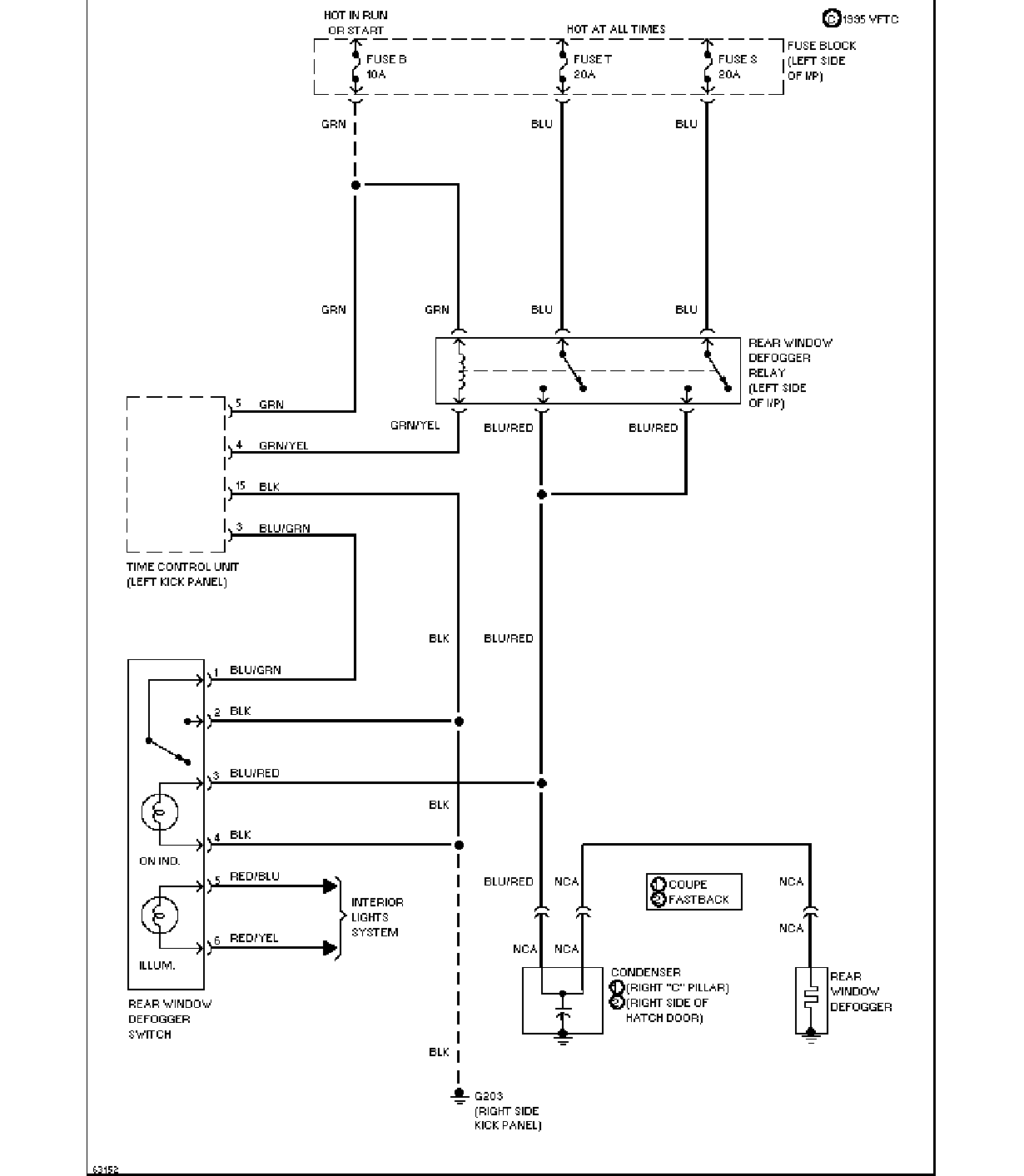

除雾器电路图 |
| 自诊接头电路图 |

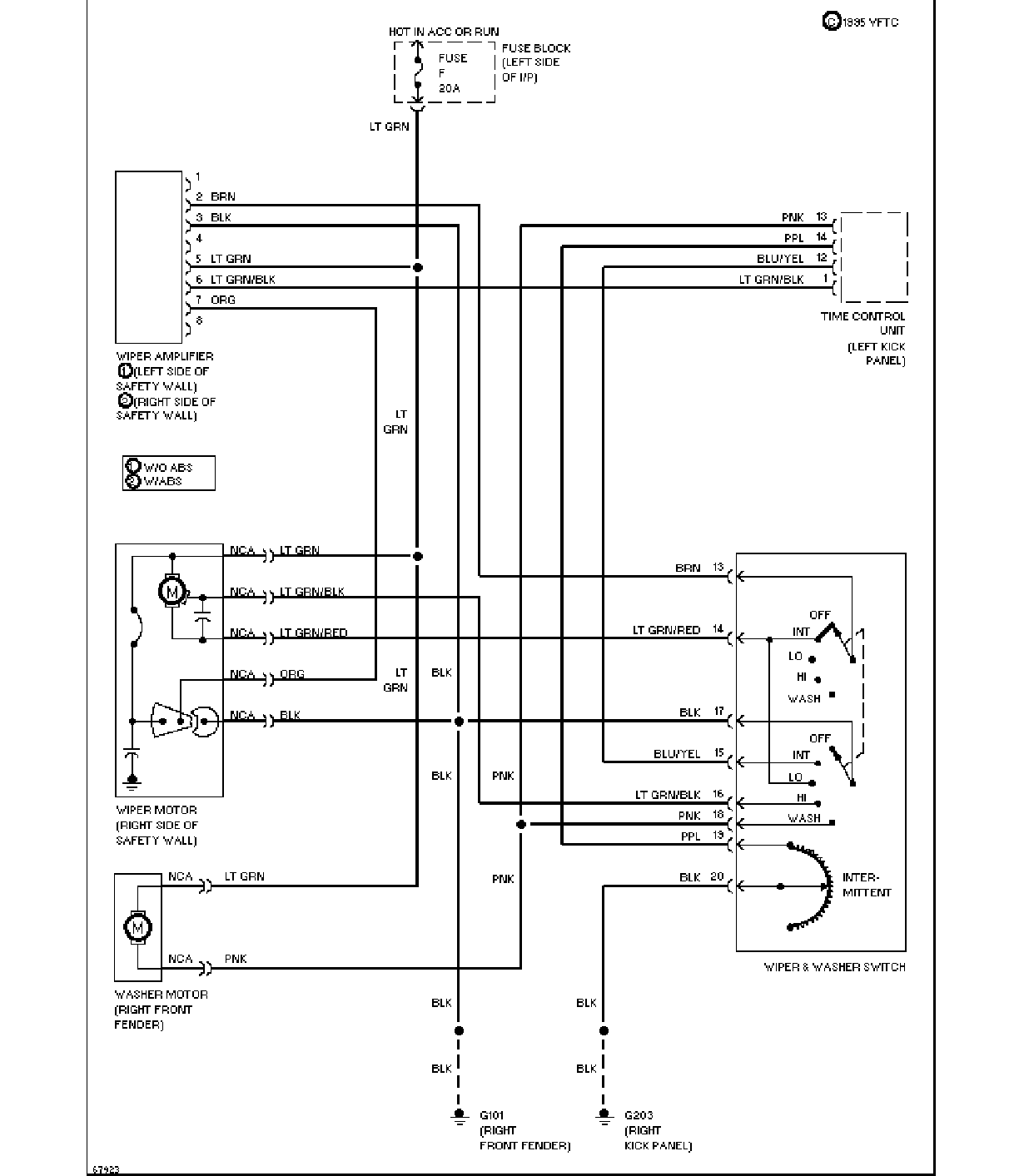

前雨刮清洗器电路图 |

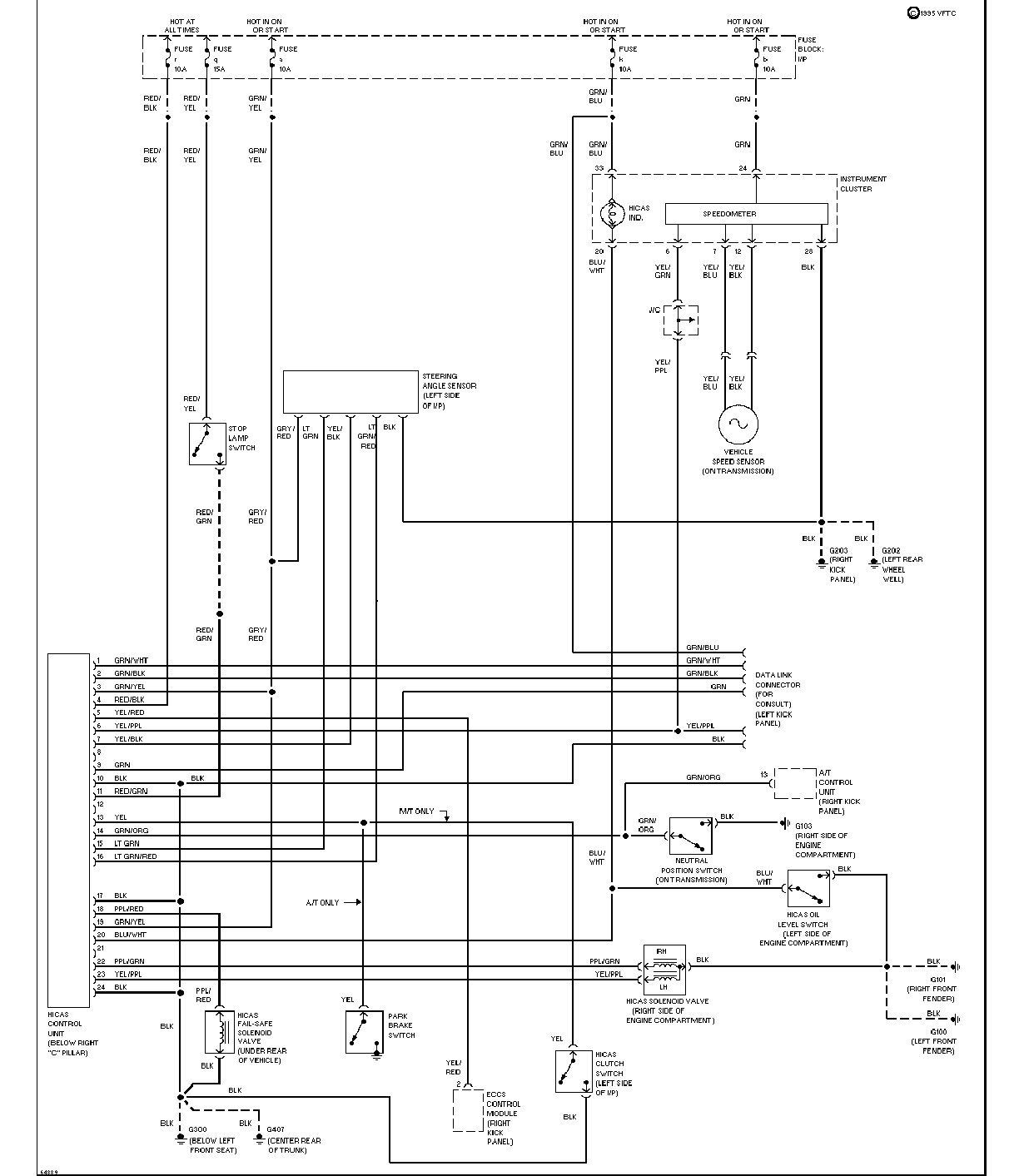

| 电子动力转向电路图 |

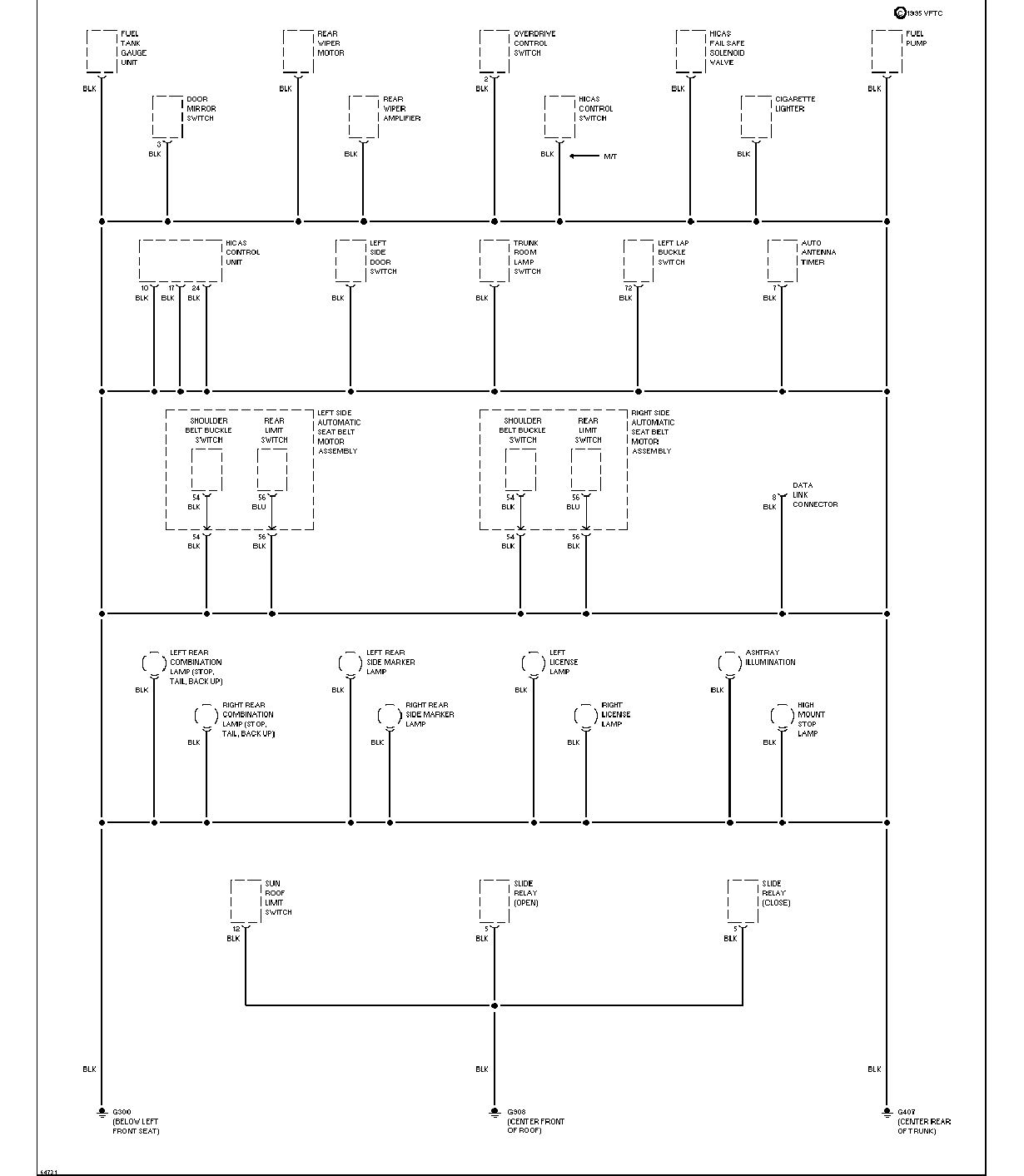

搭铁分配电路图 1 2 3 |

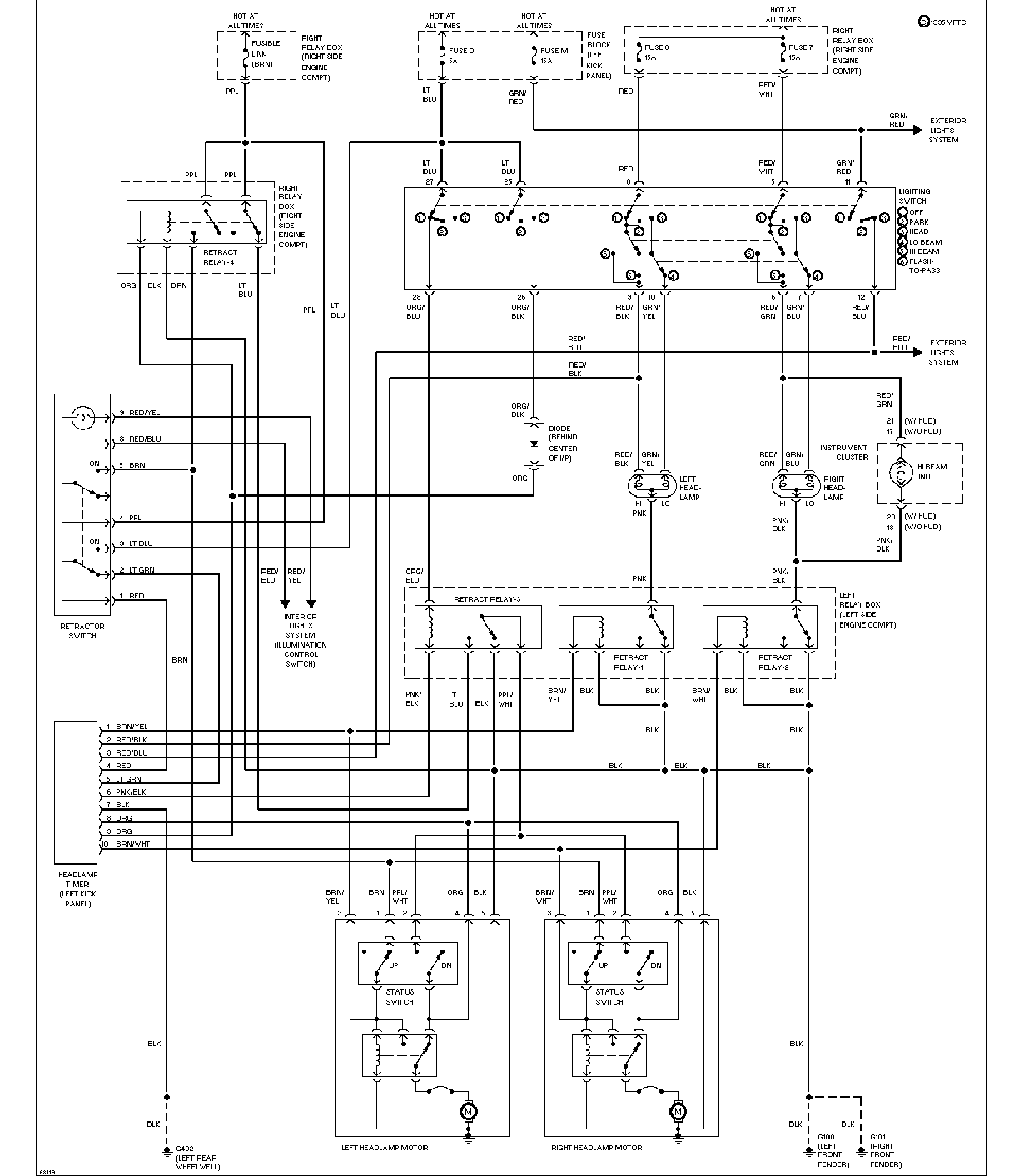

| 大灯电路图(无DRL) |

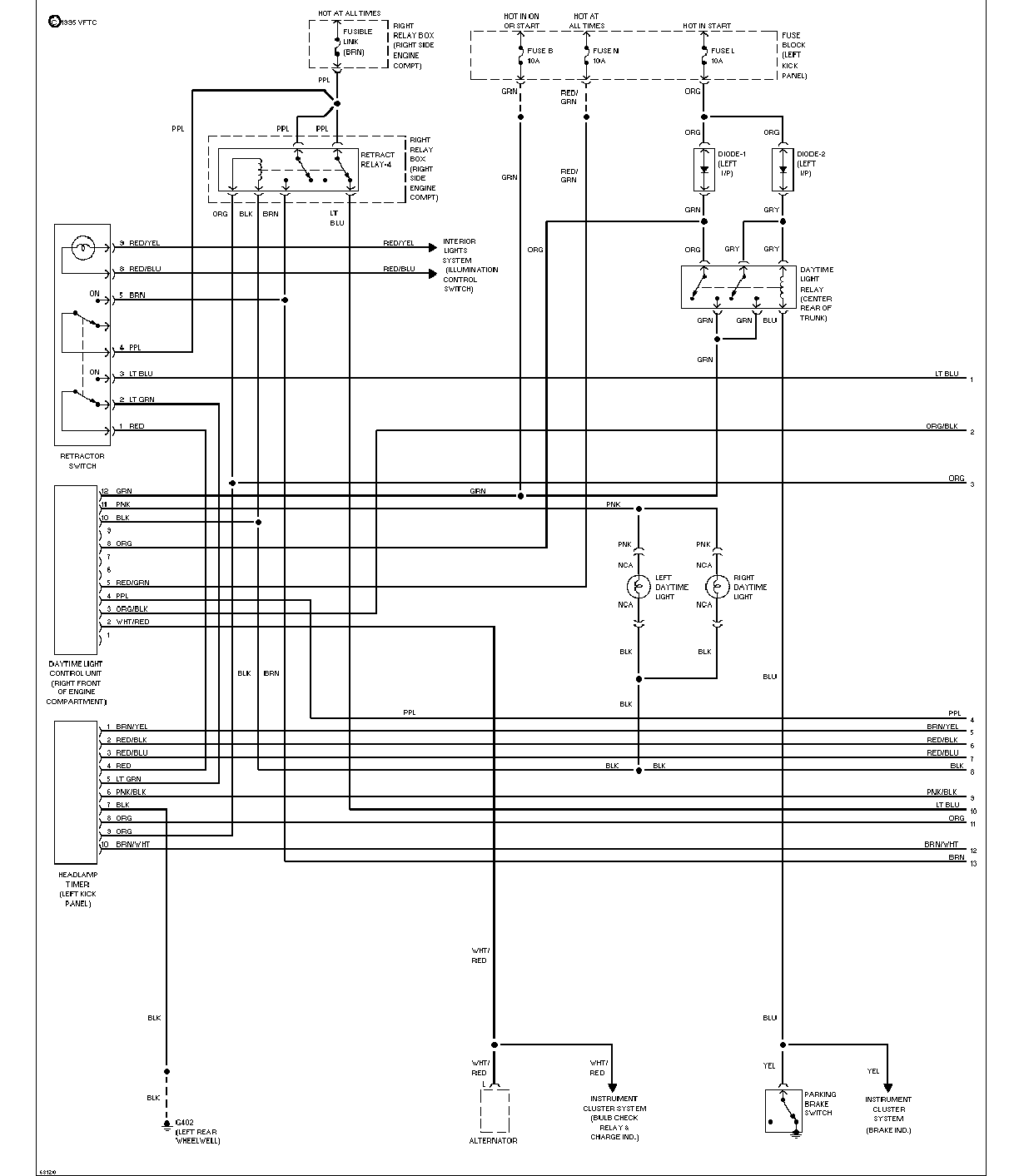

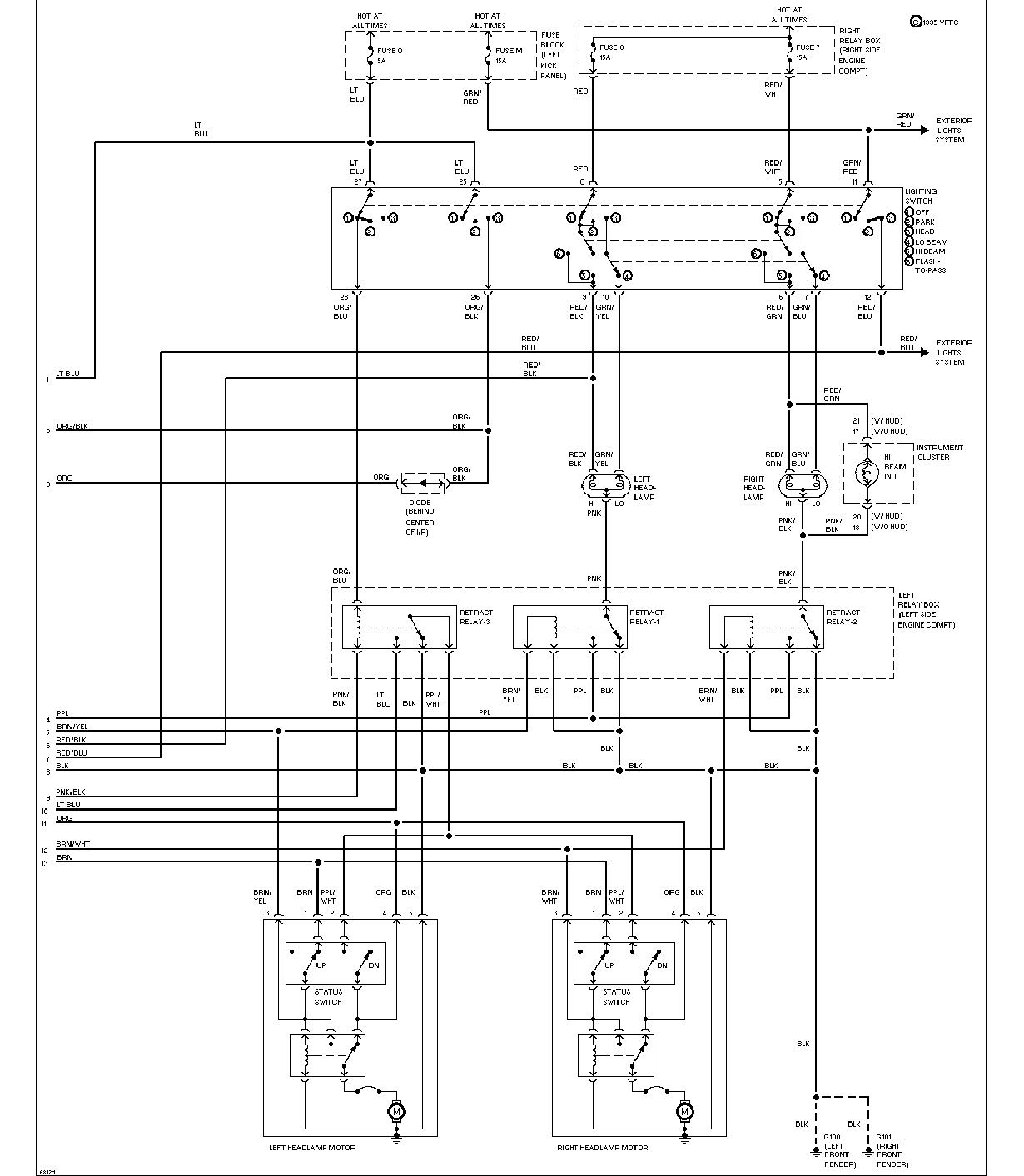

大灯电路图(带有DRL) 1 2 |

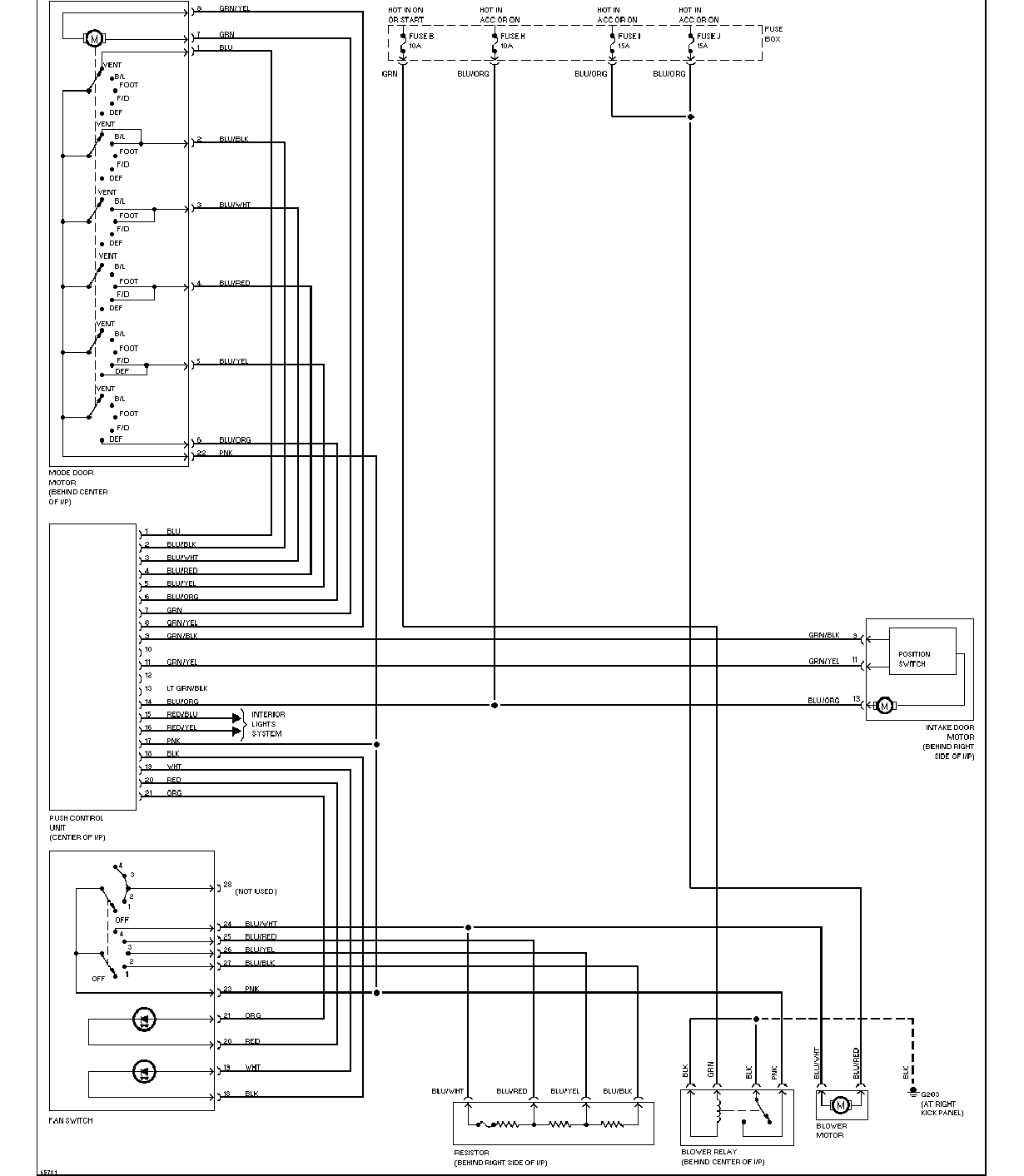

| 加热器电路图 |

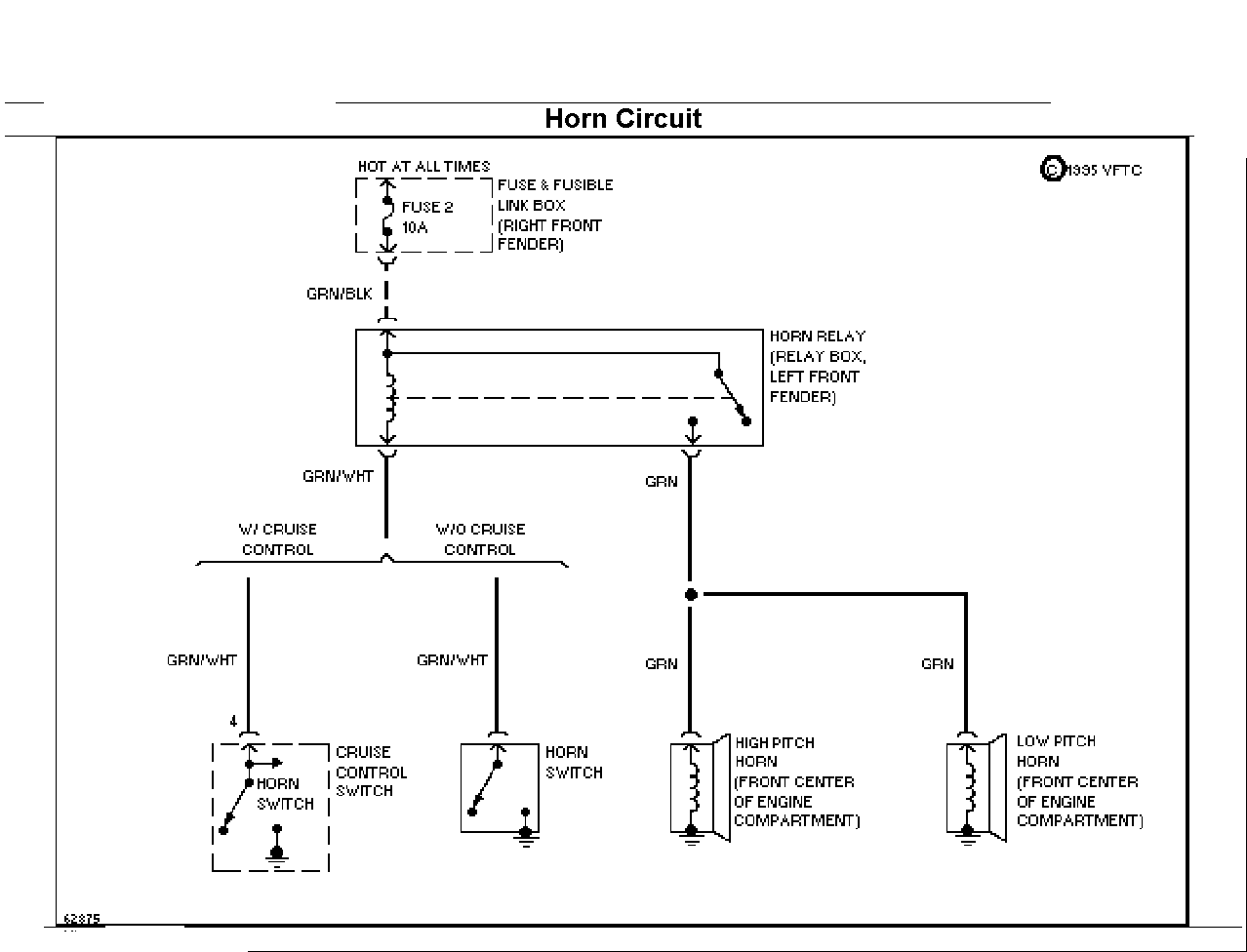

喇叭电路图 |
| 仪表板照明电路图 |

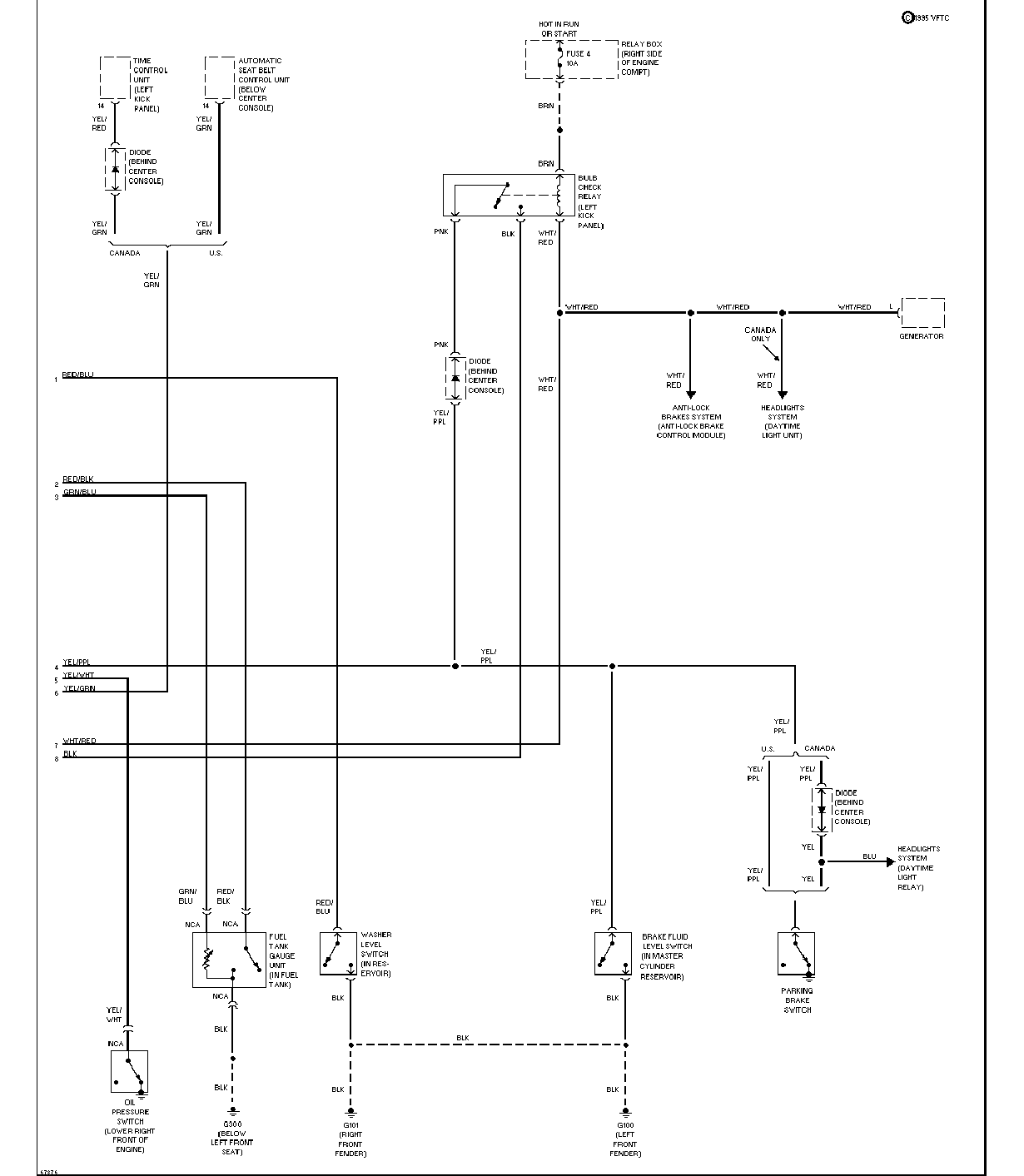

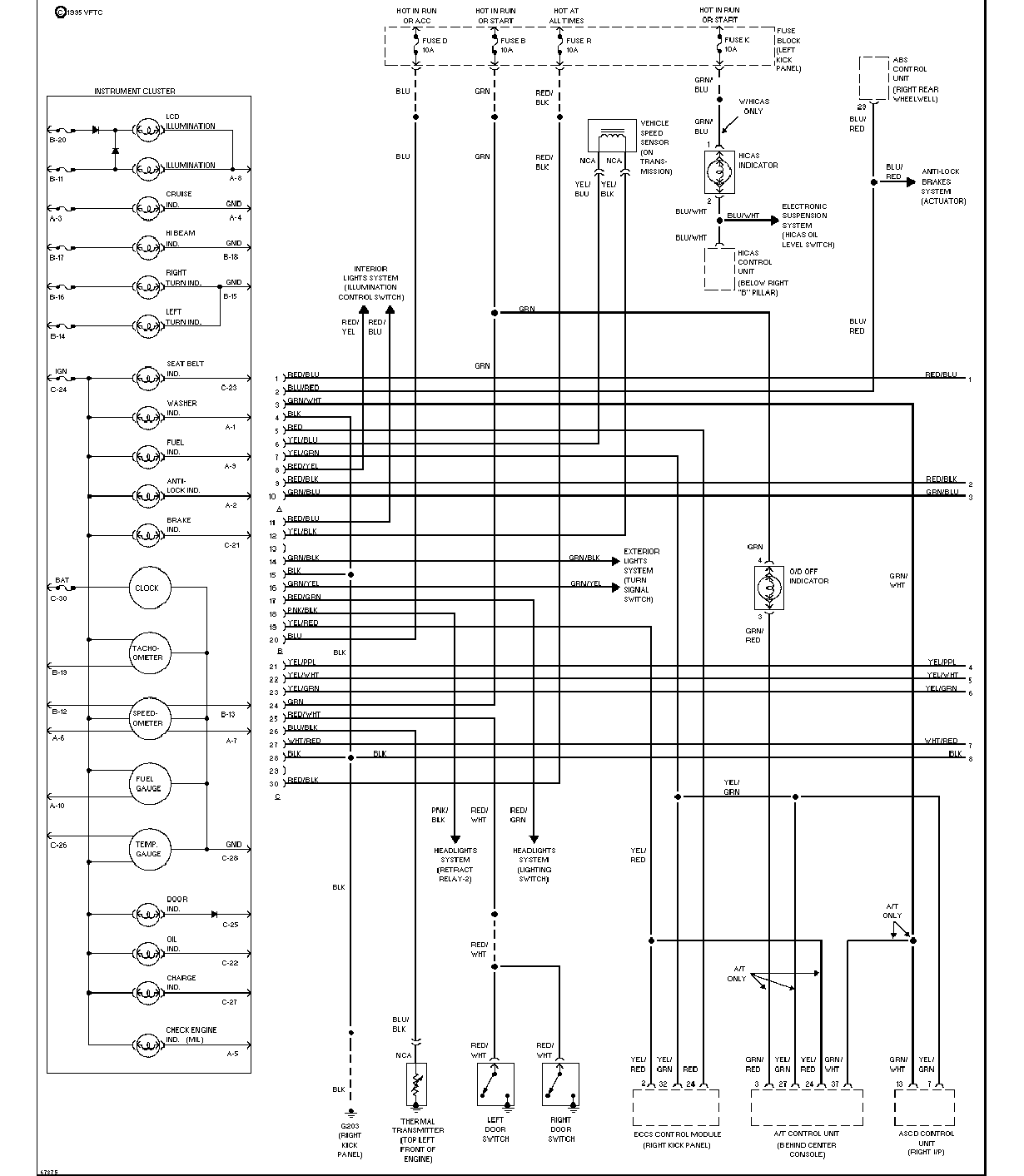

仪表板电路图(无显示盖)
1 2 |

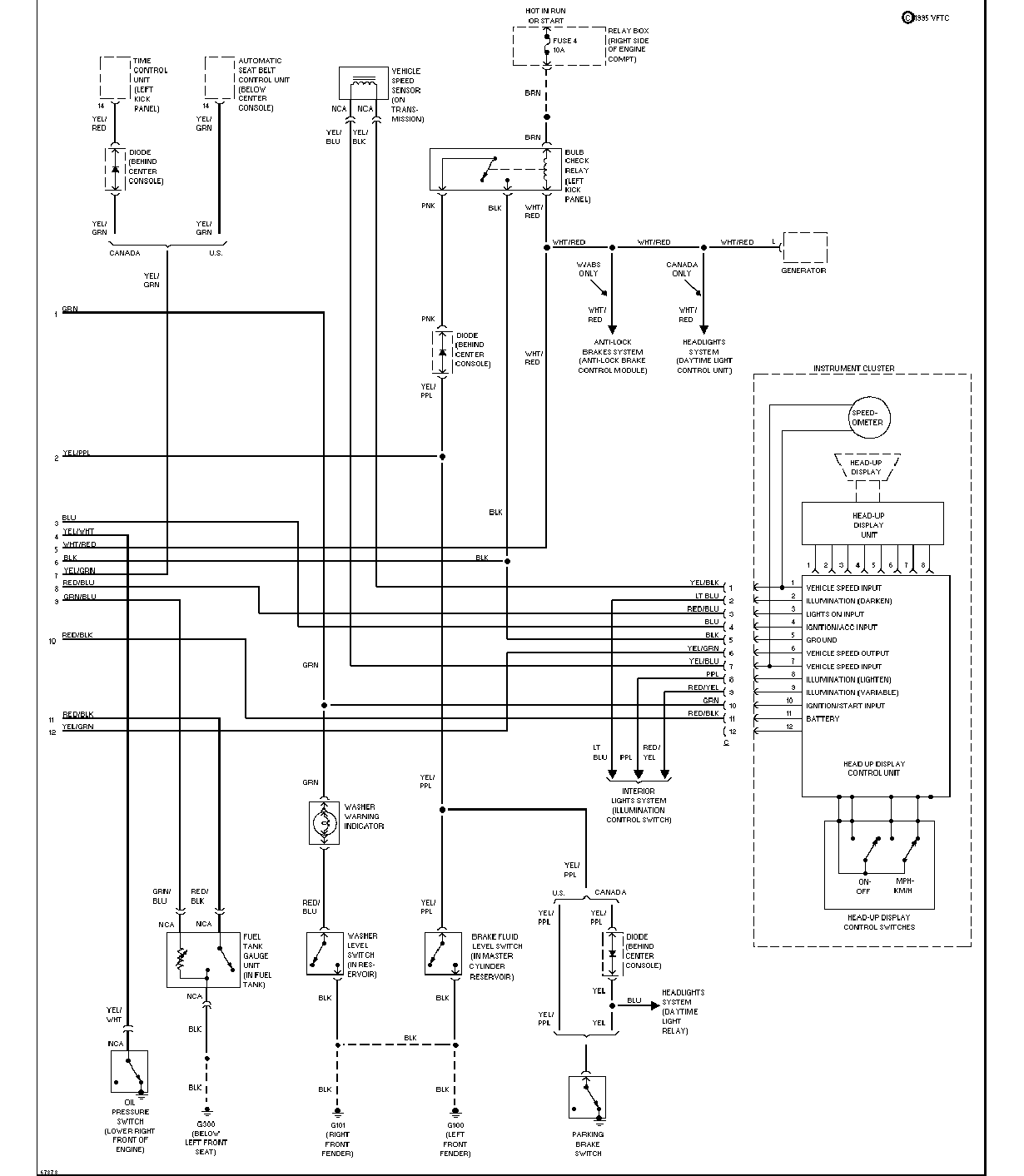

| 仪表板电路图(带有显示盖) 1 2 |

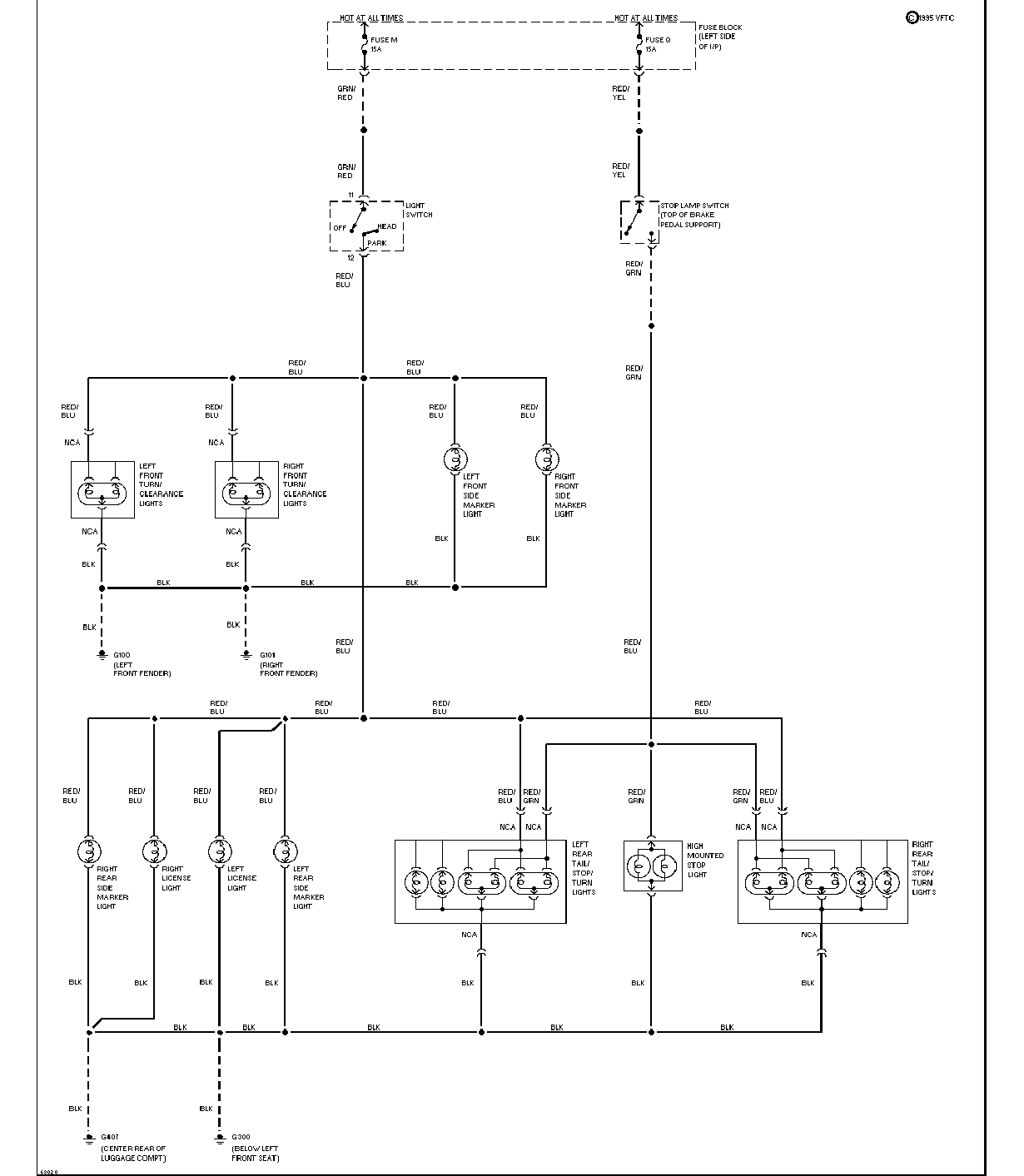

停车灯及尾灯电路图 |

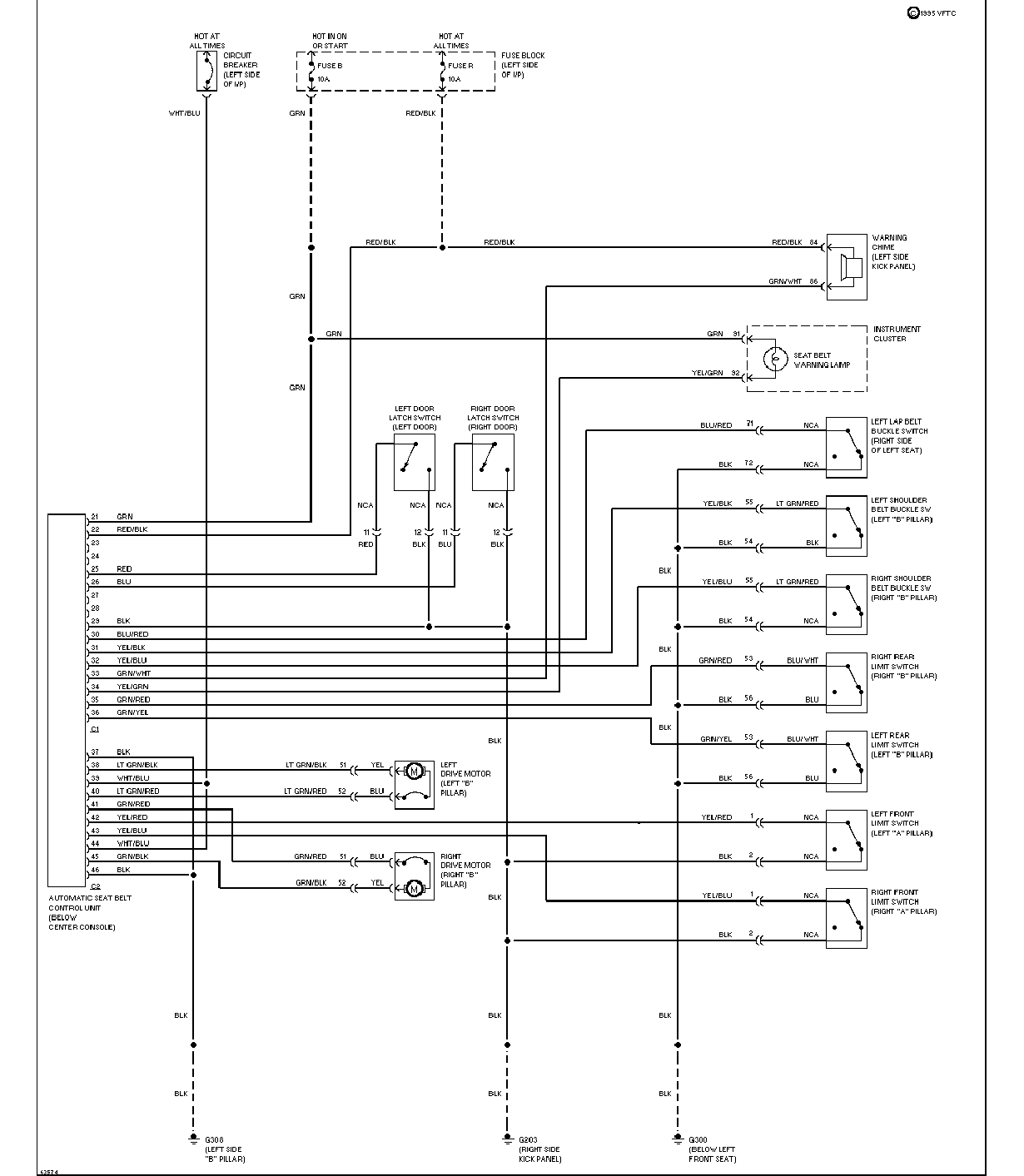

| 被动式SRS电路图 |
电动窗电路图 |

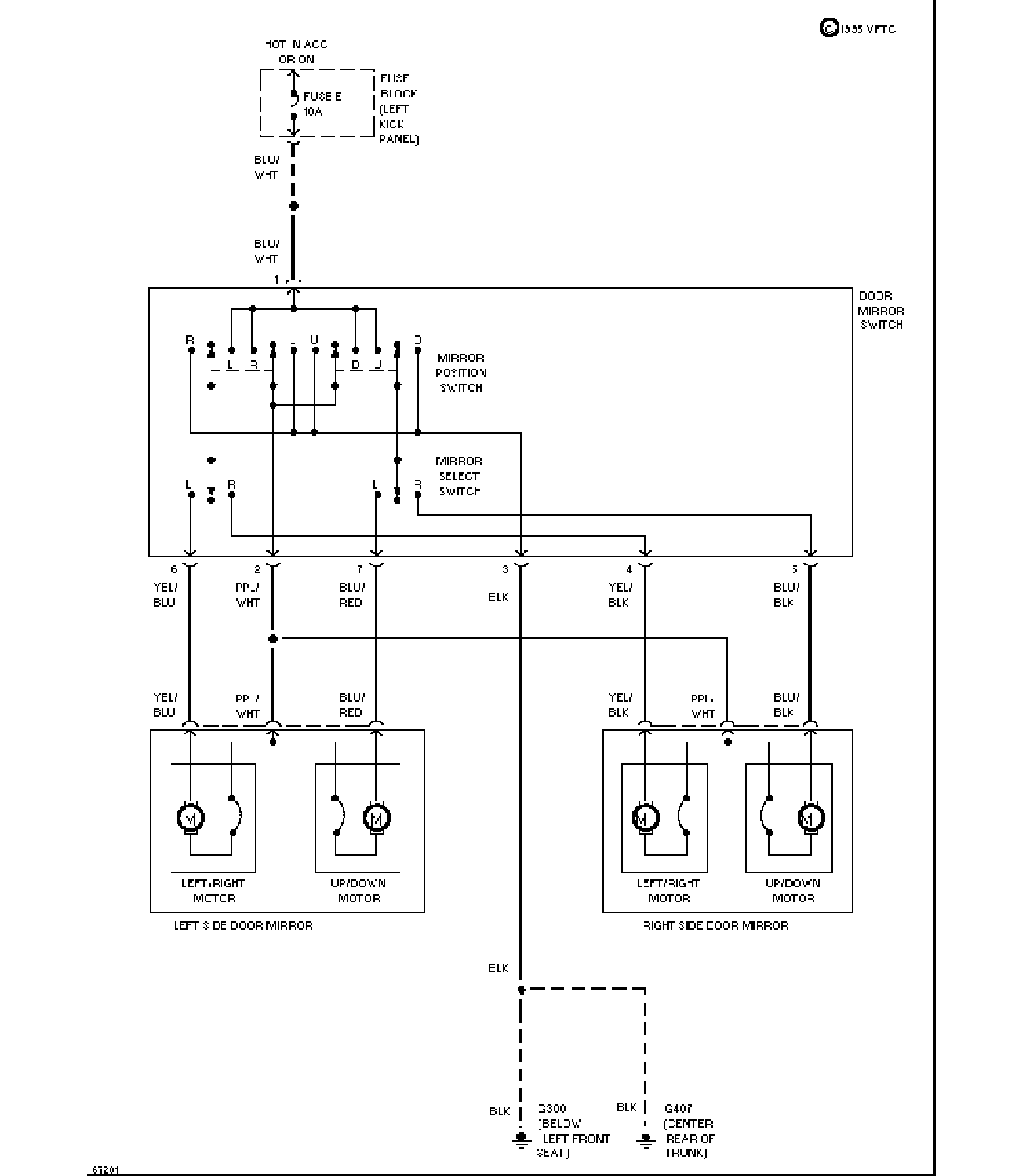

| 电动后视镜电路图 |

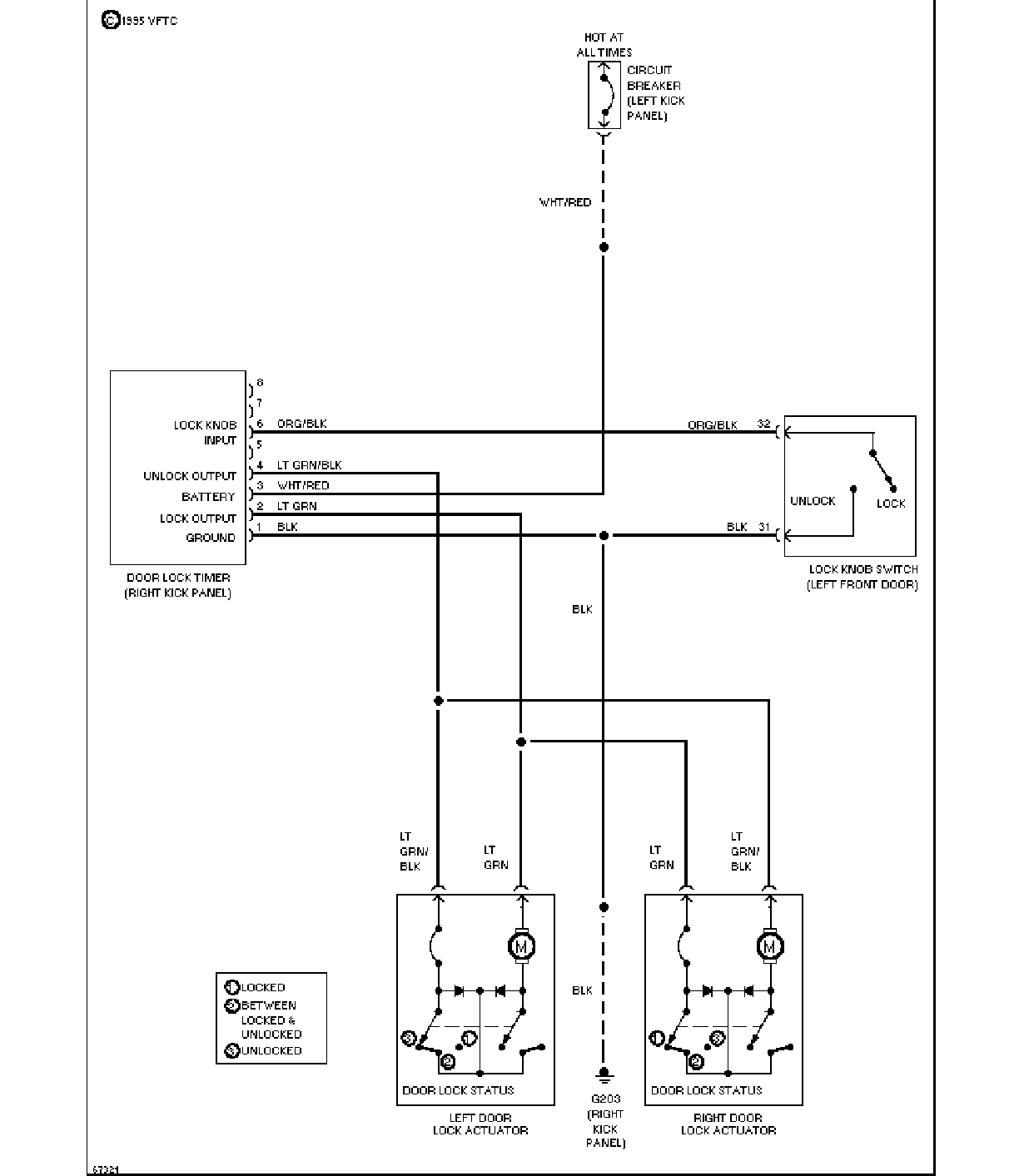

电动门锁电路图 |

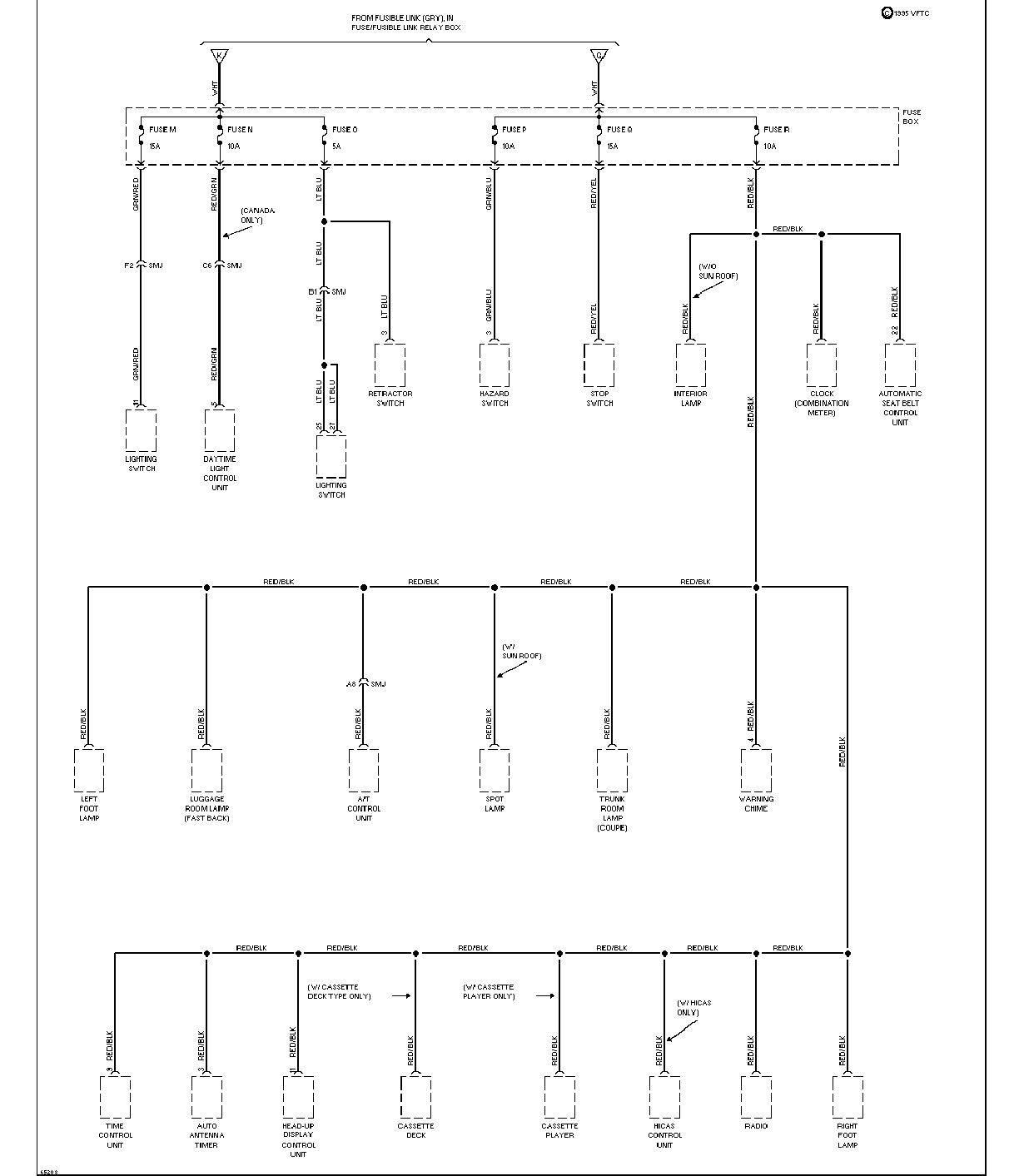

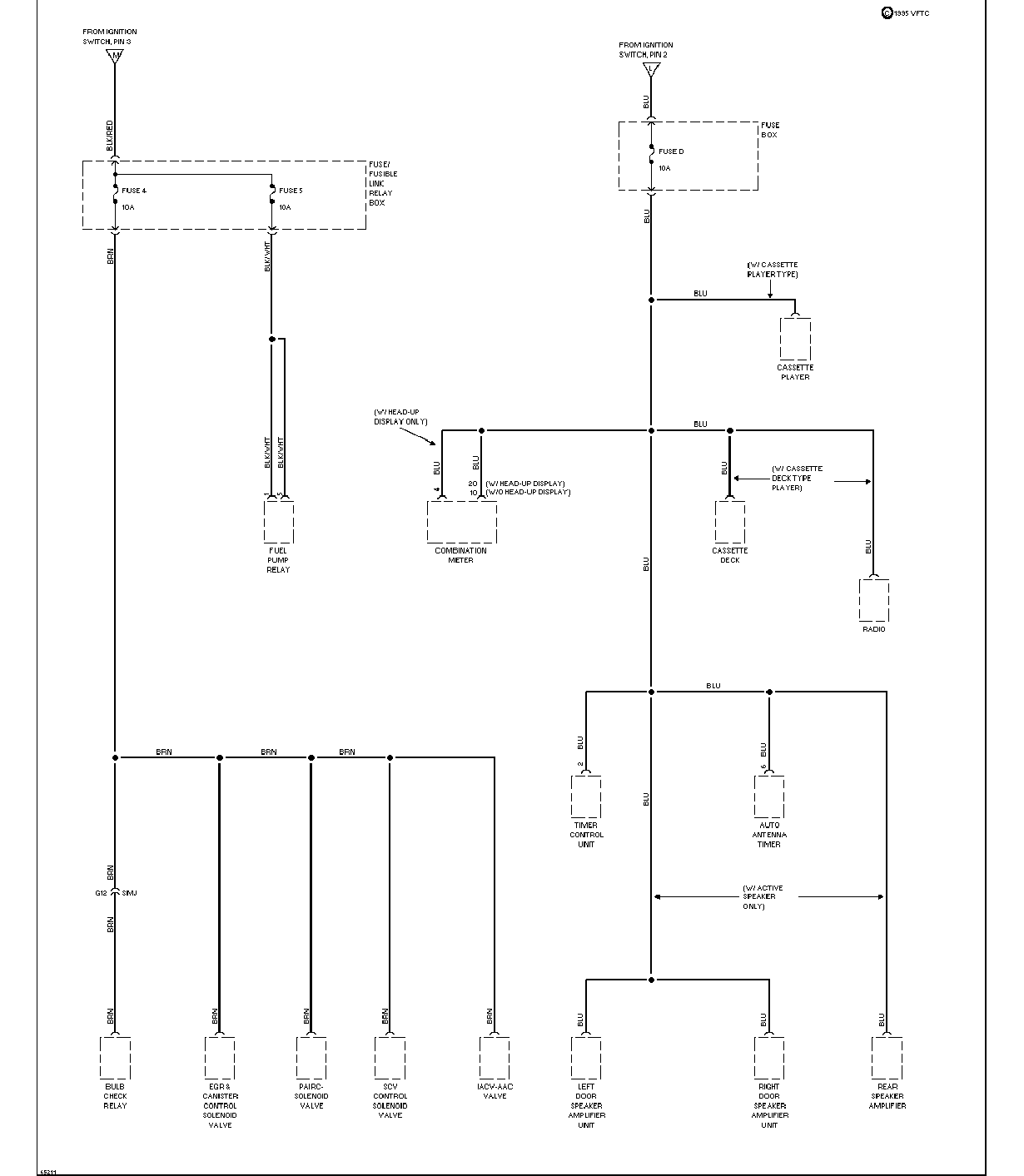

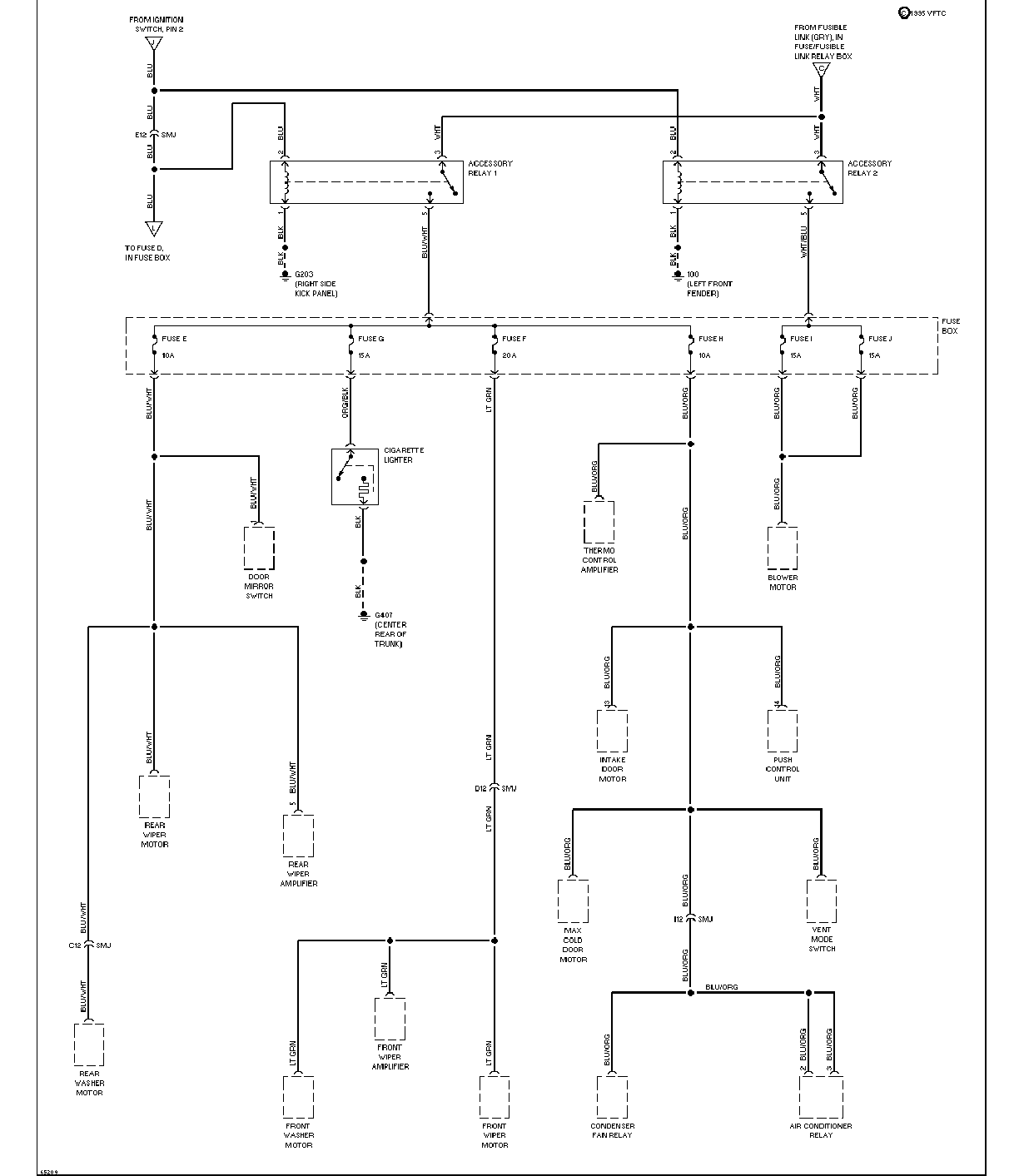

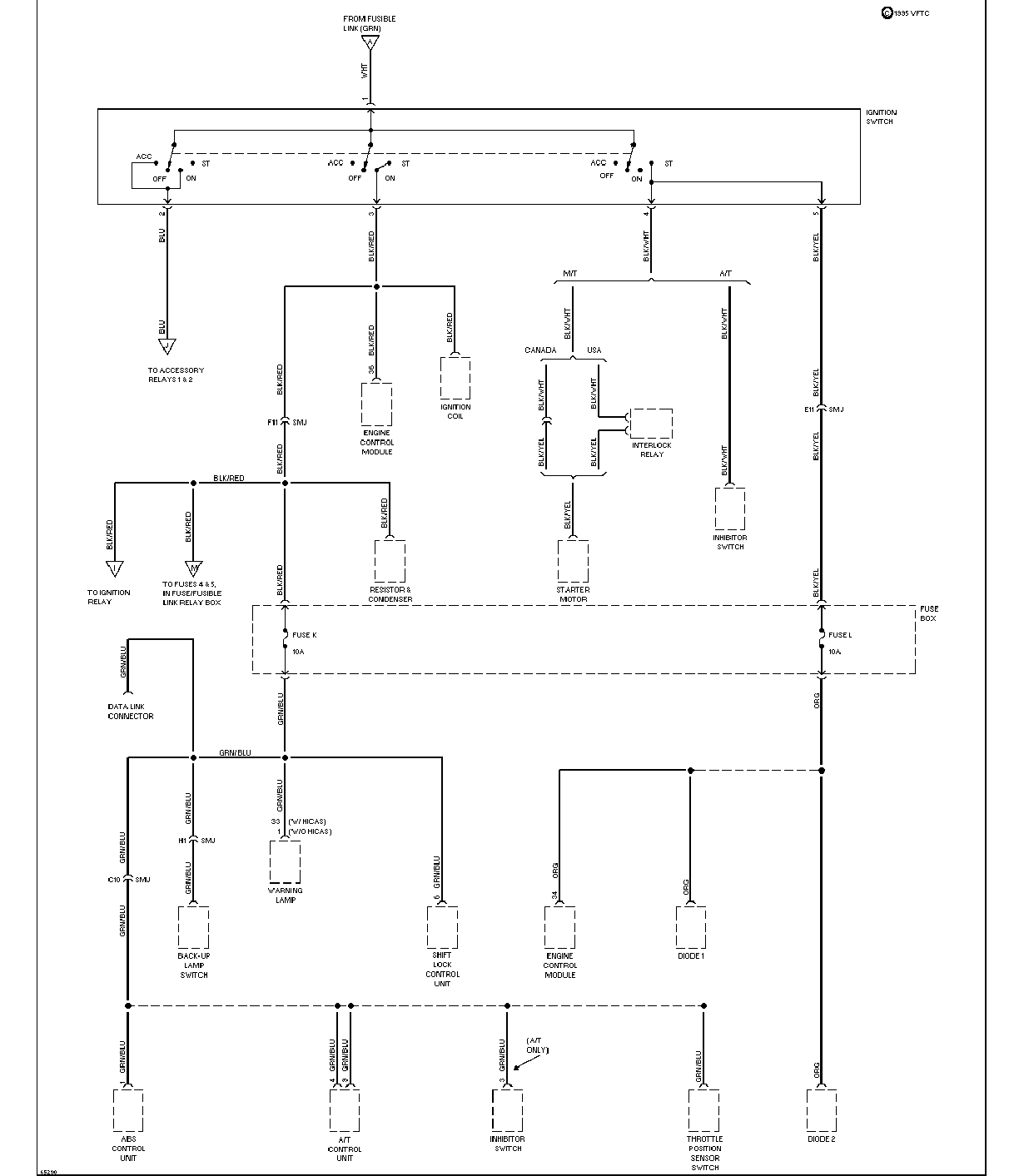

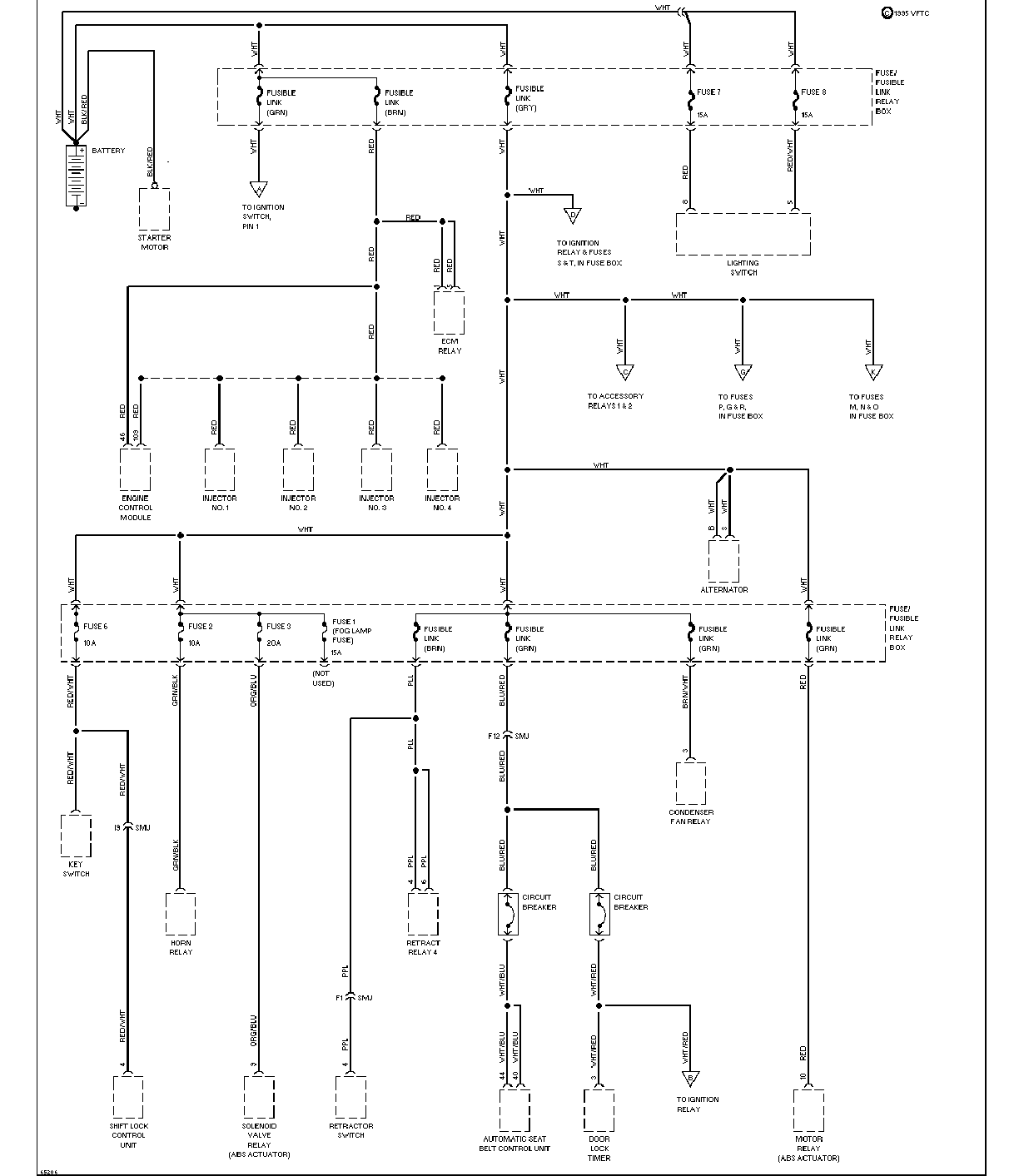

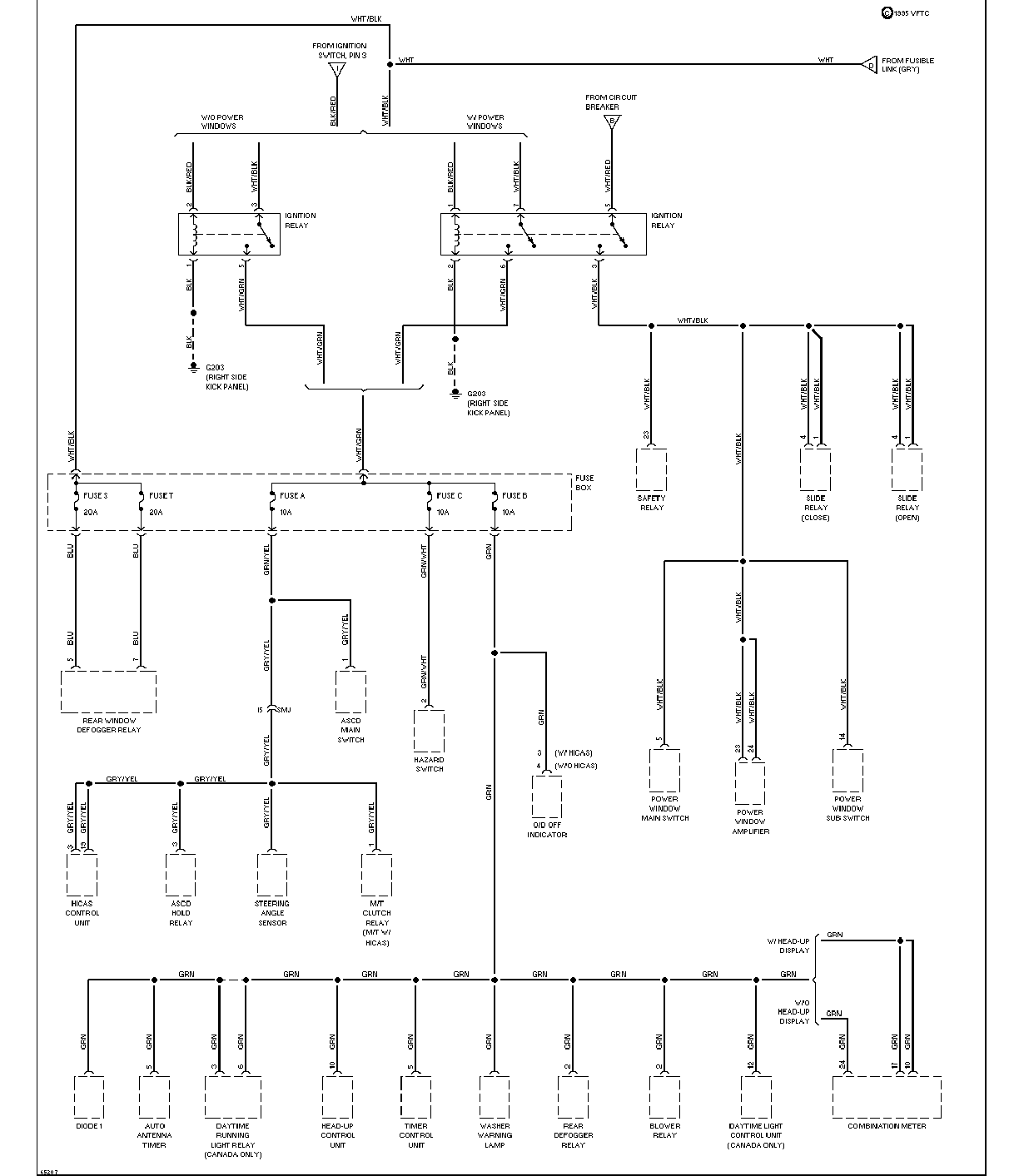

| 电源分配电路图 1 2 3 4 5 6 |
|
| 电动天线电路图 |

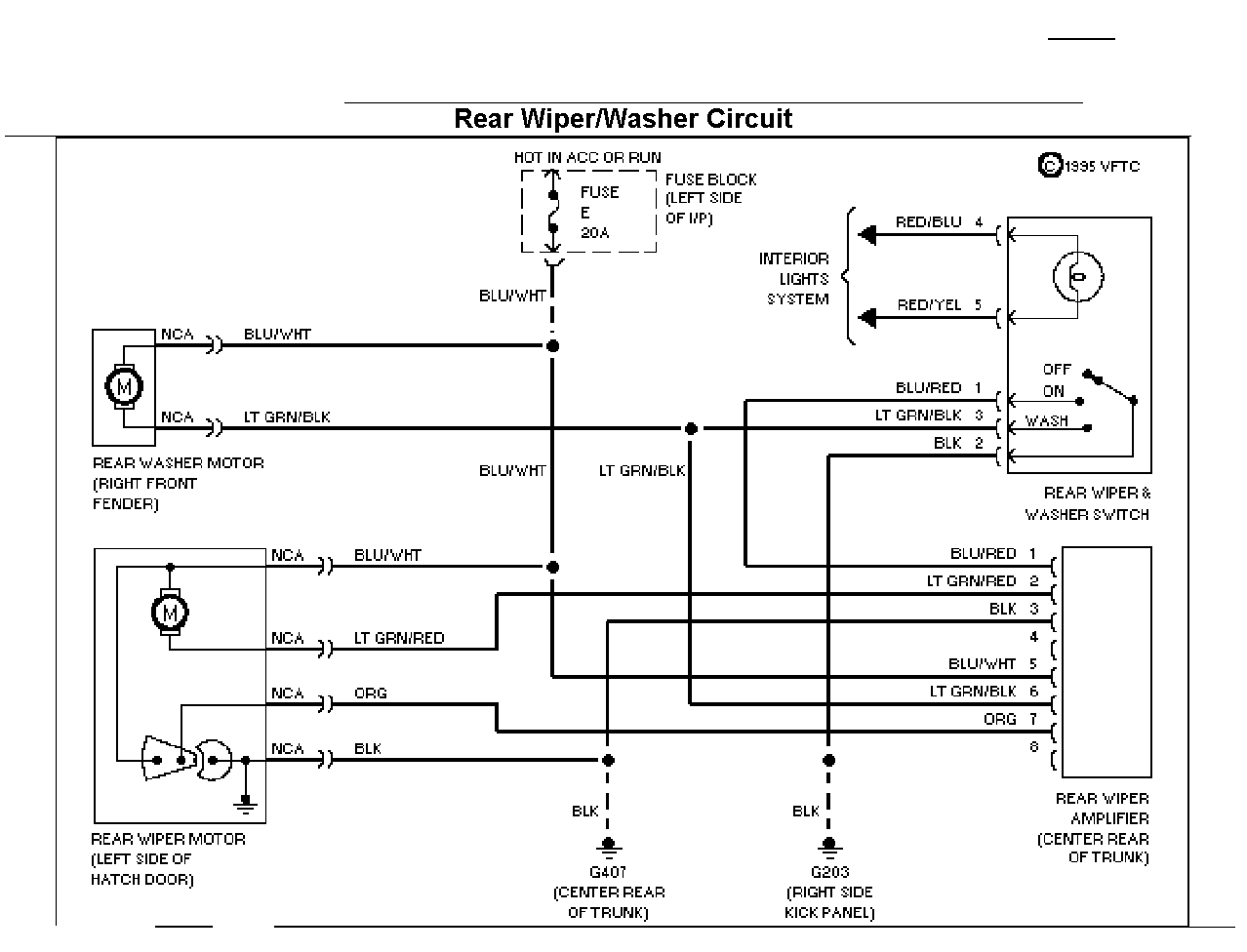

后雨刮清洗器电路图 |

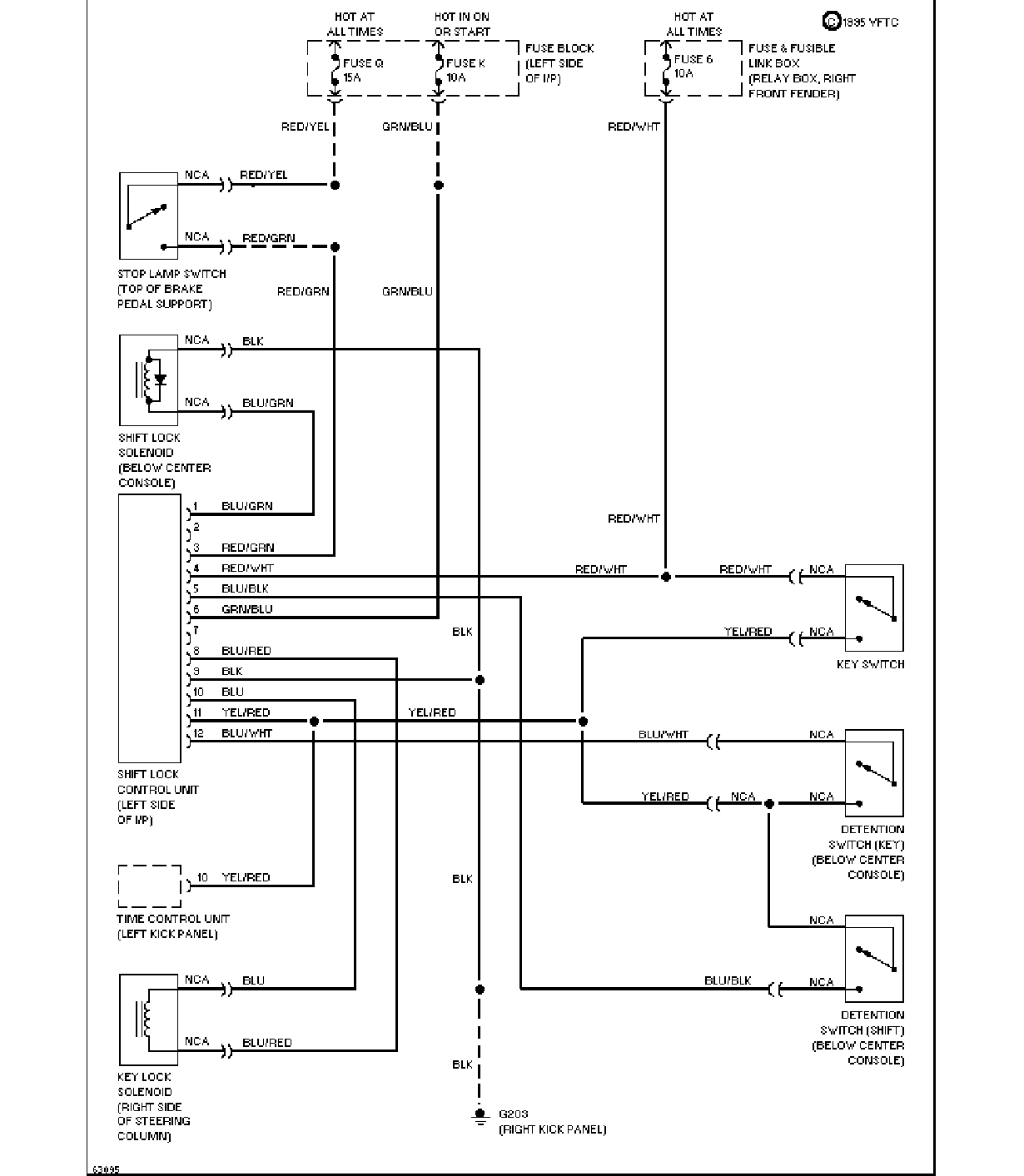

| 档位互锁电路图 |

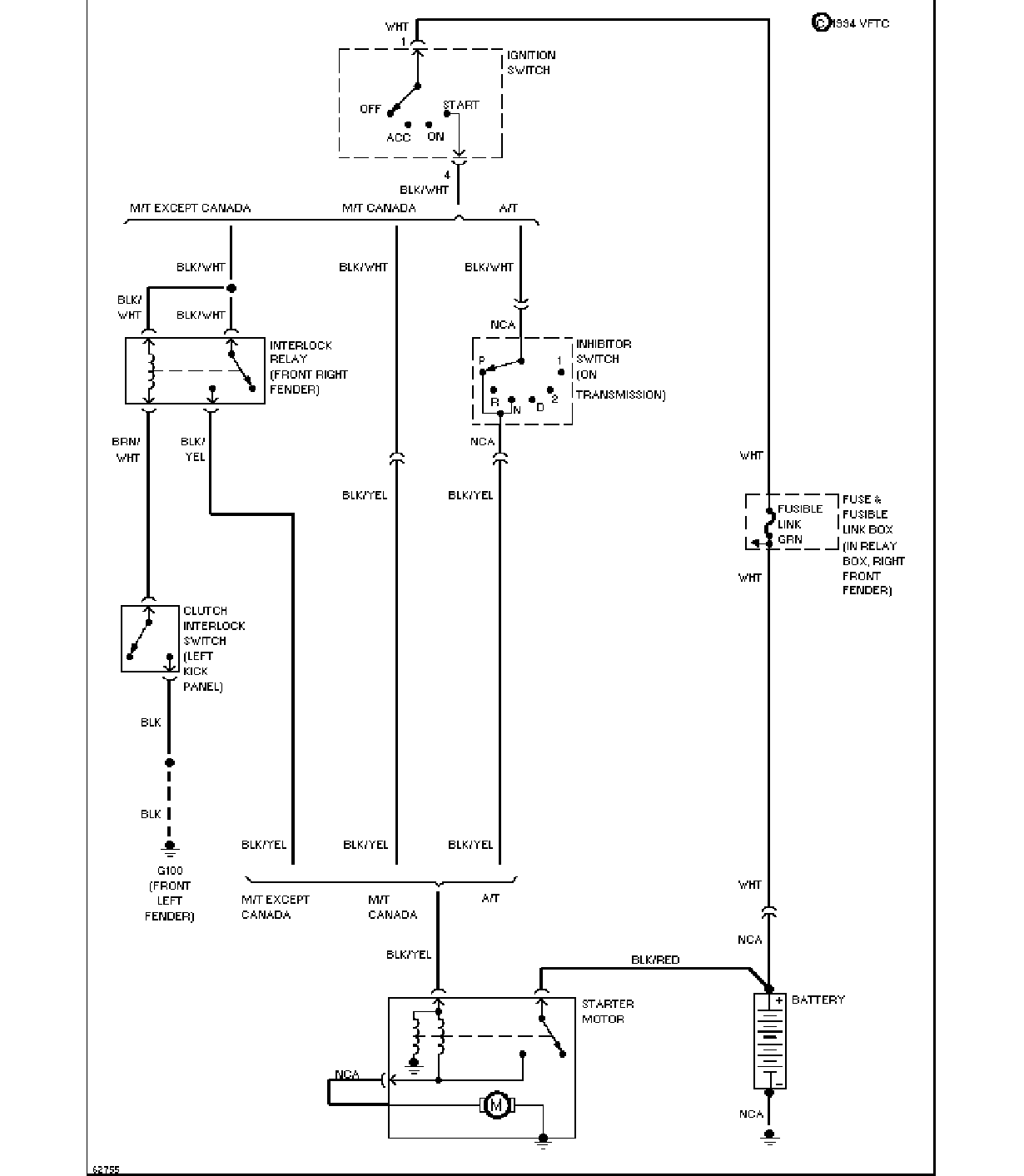

起动系统电路图 |
| 遮阳板电路图 |

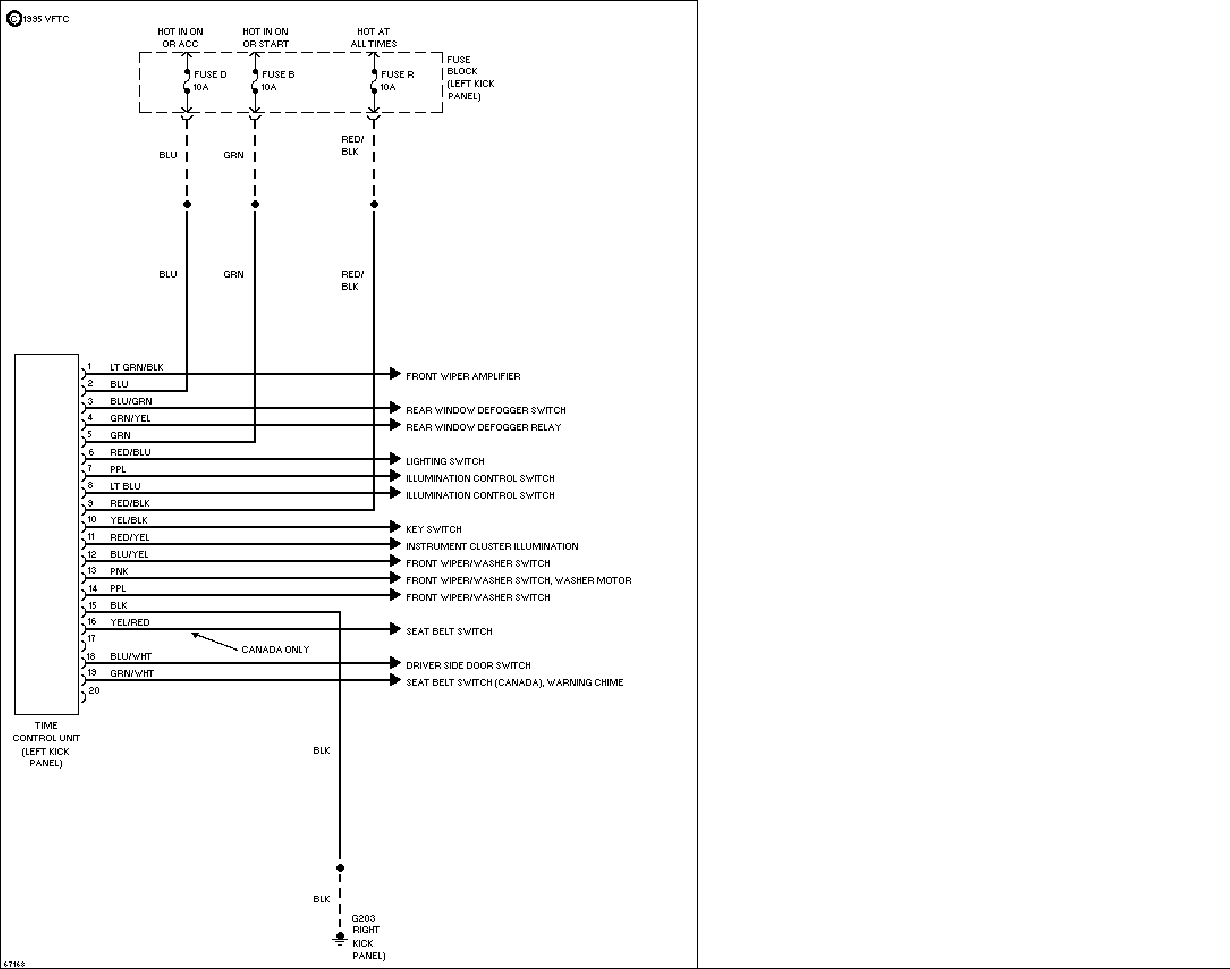

定时控制单元电路图 |

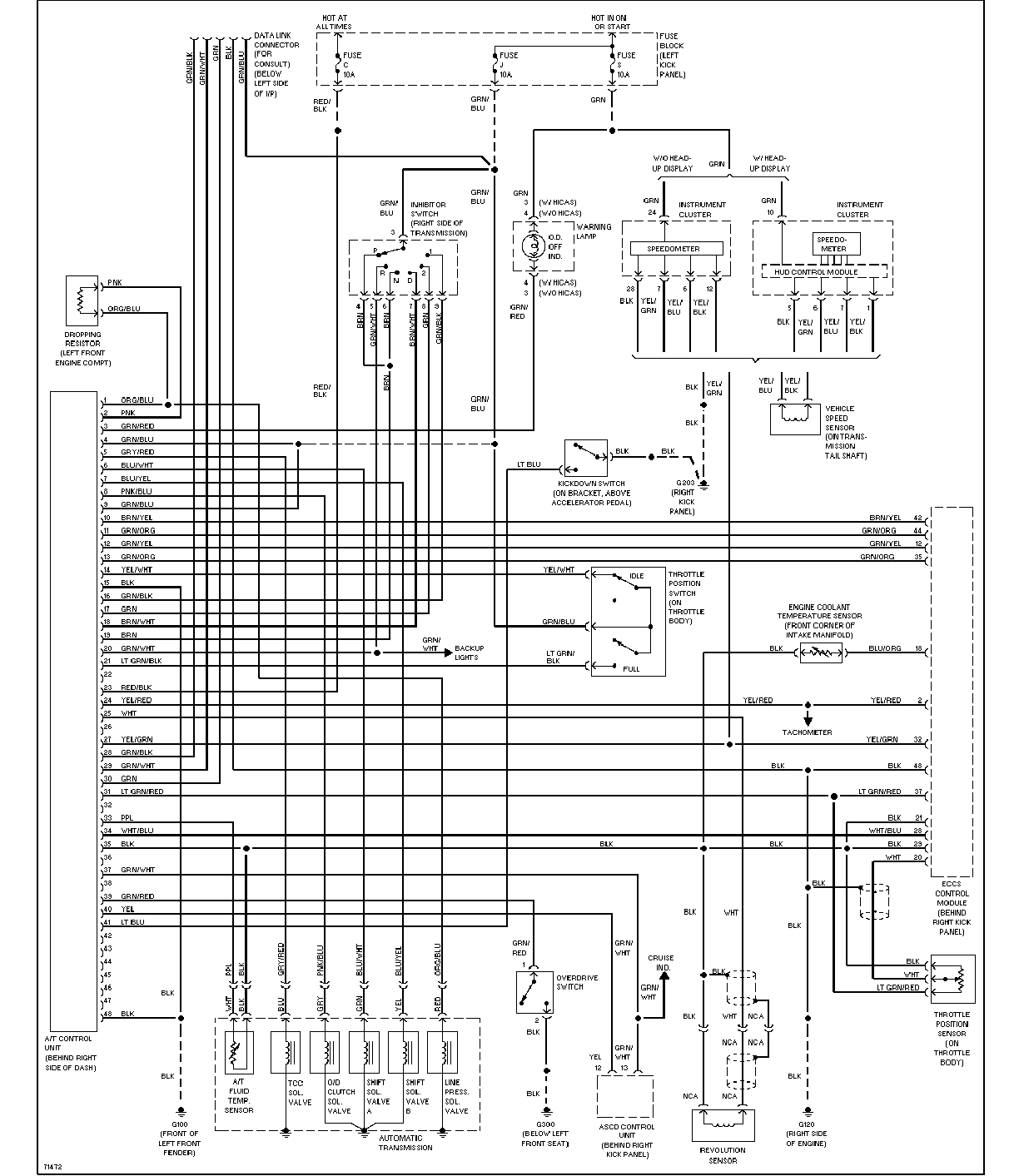

| 变速器电路图 |

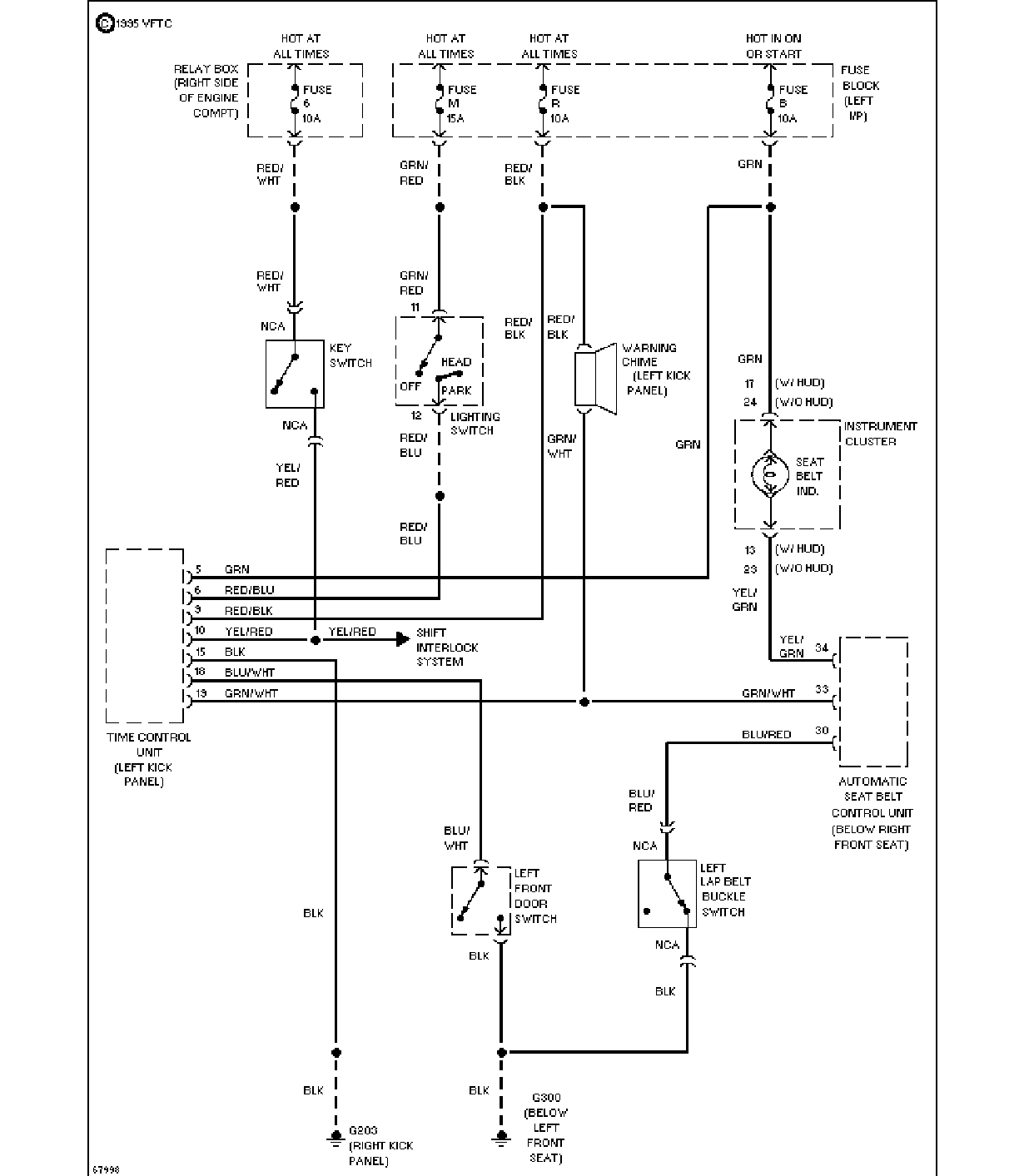

报警系统电路图(美国) |

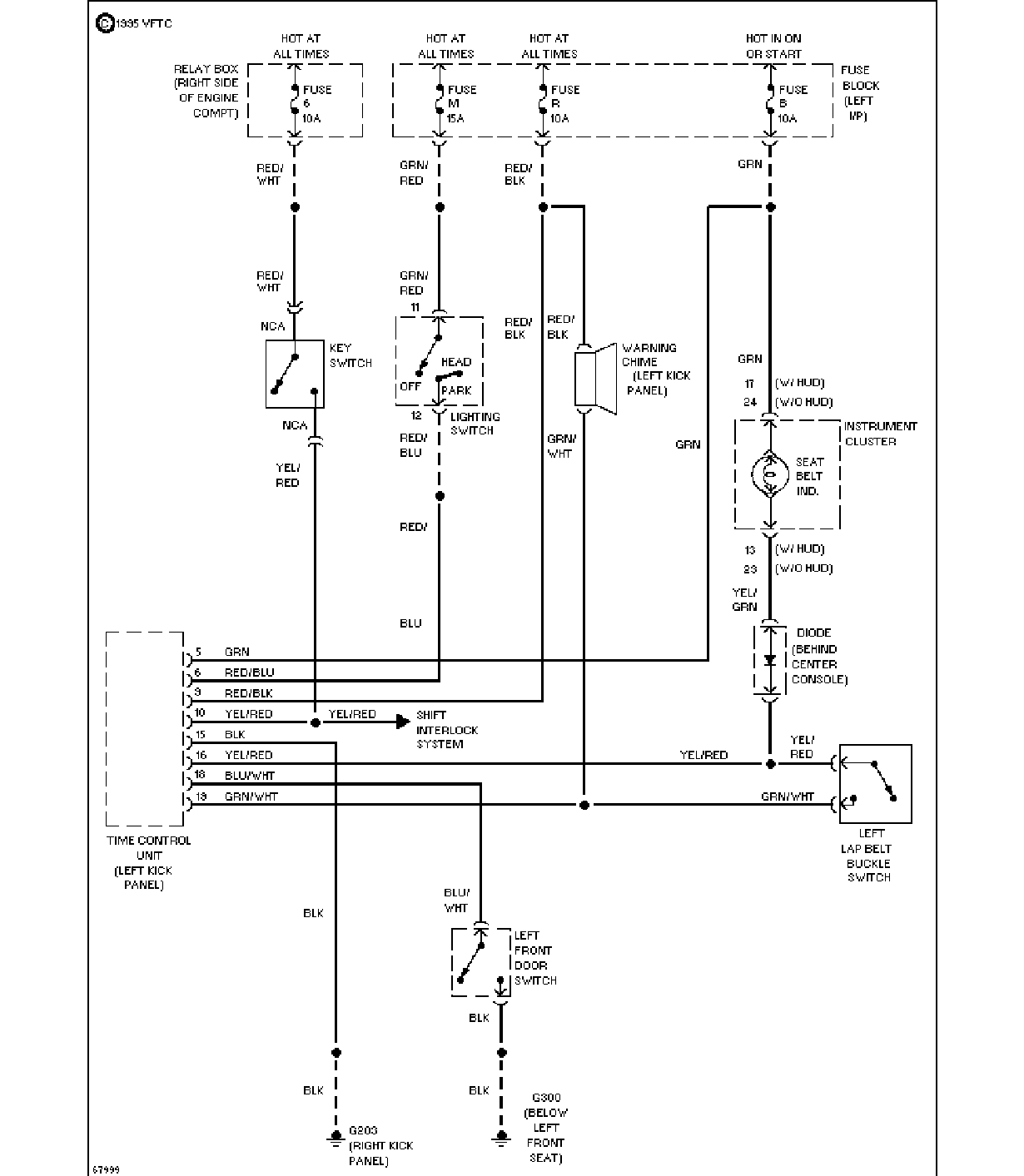

| 报警系统电路图(加拿大) |
|
