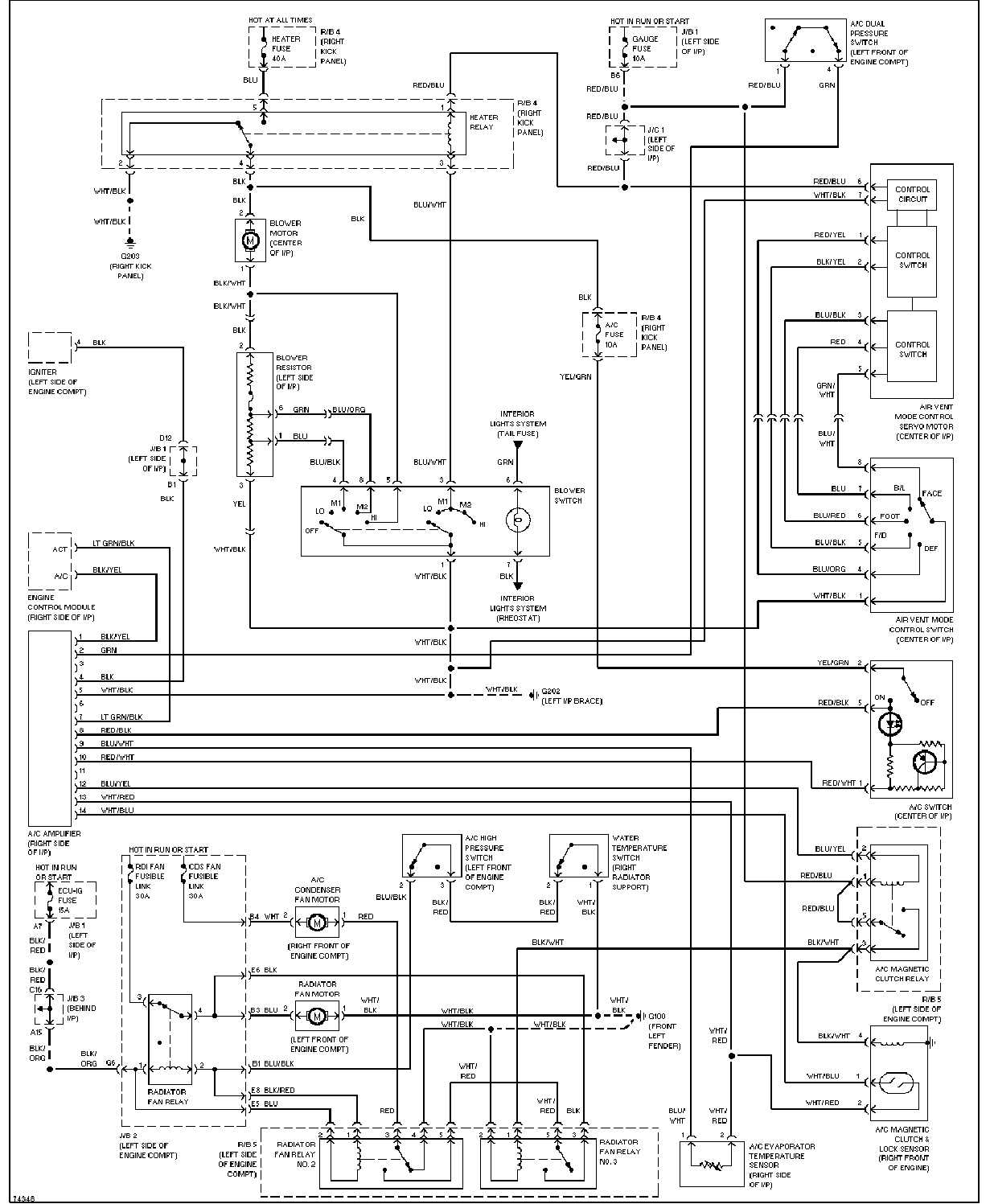

 空调电路图(2.2L,手柄式) |

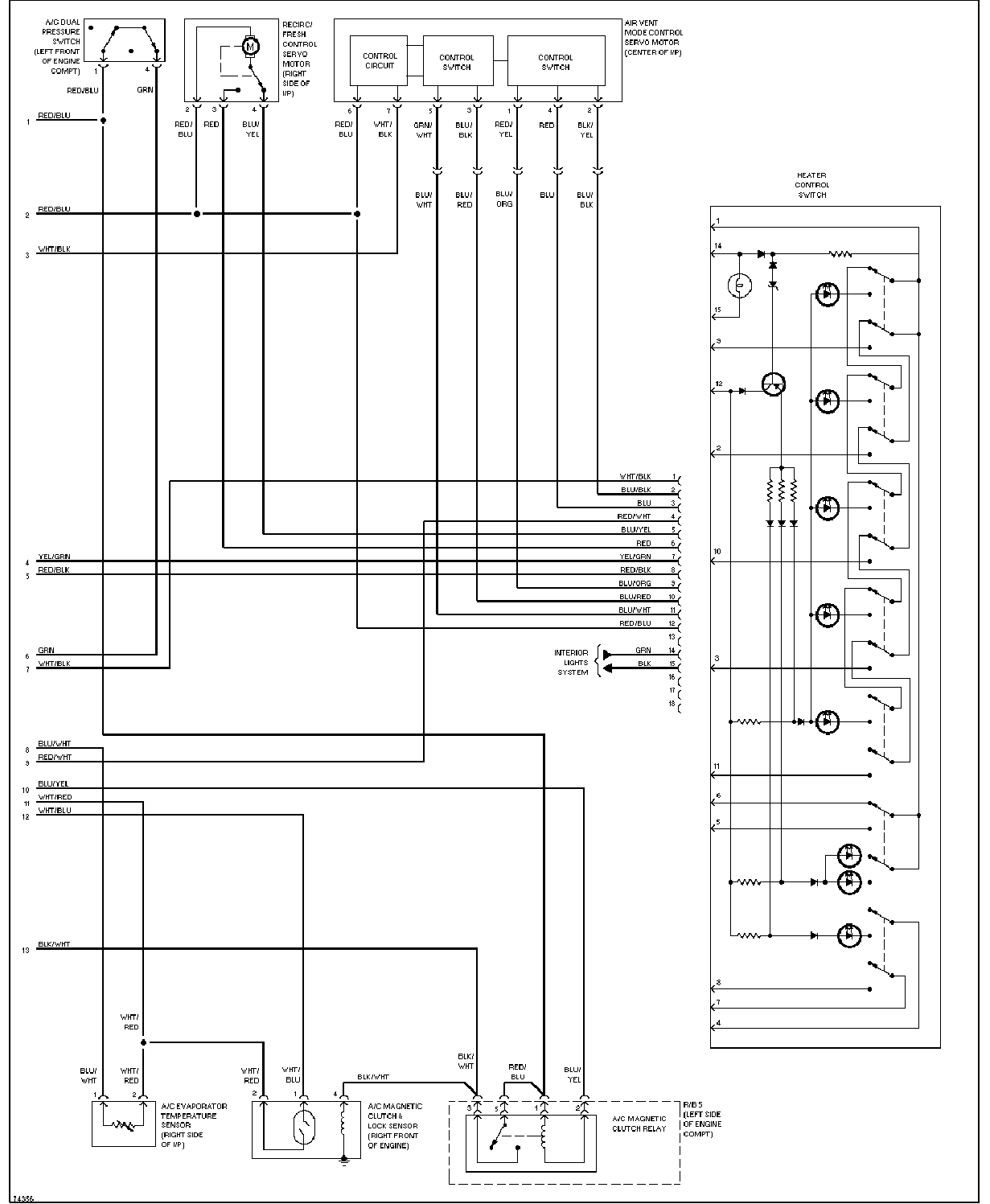

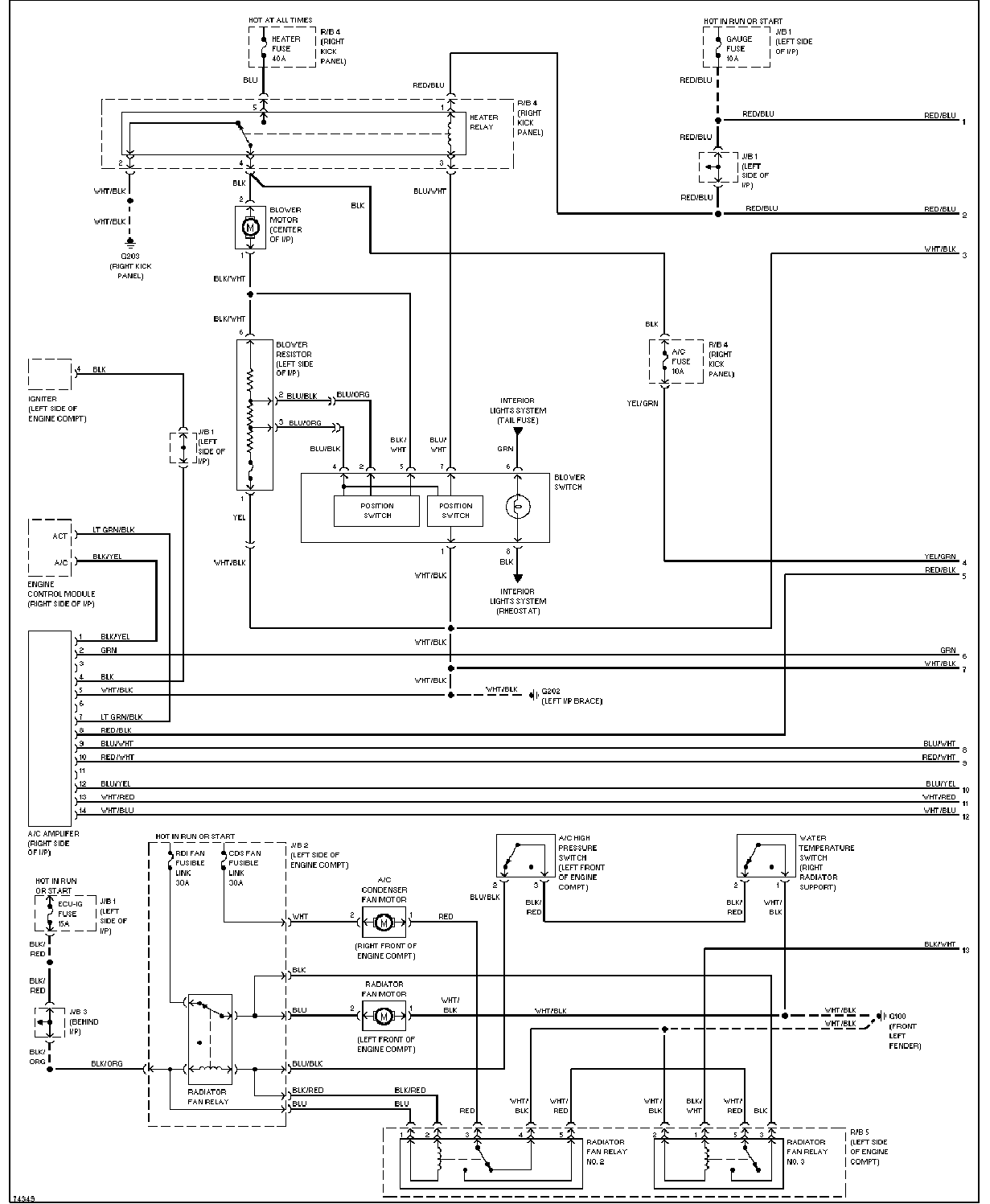

 空调电路图(2.2L,按钮式)
1 2 |

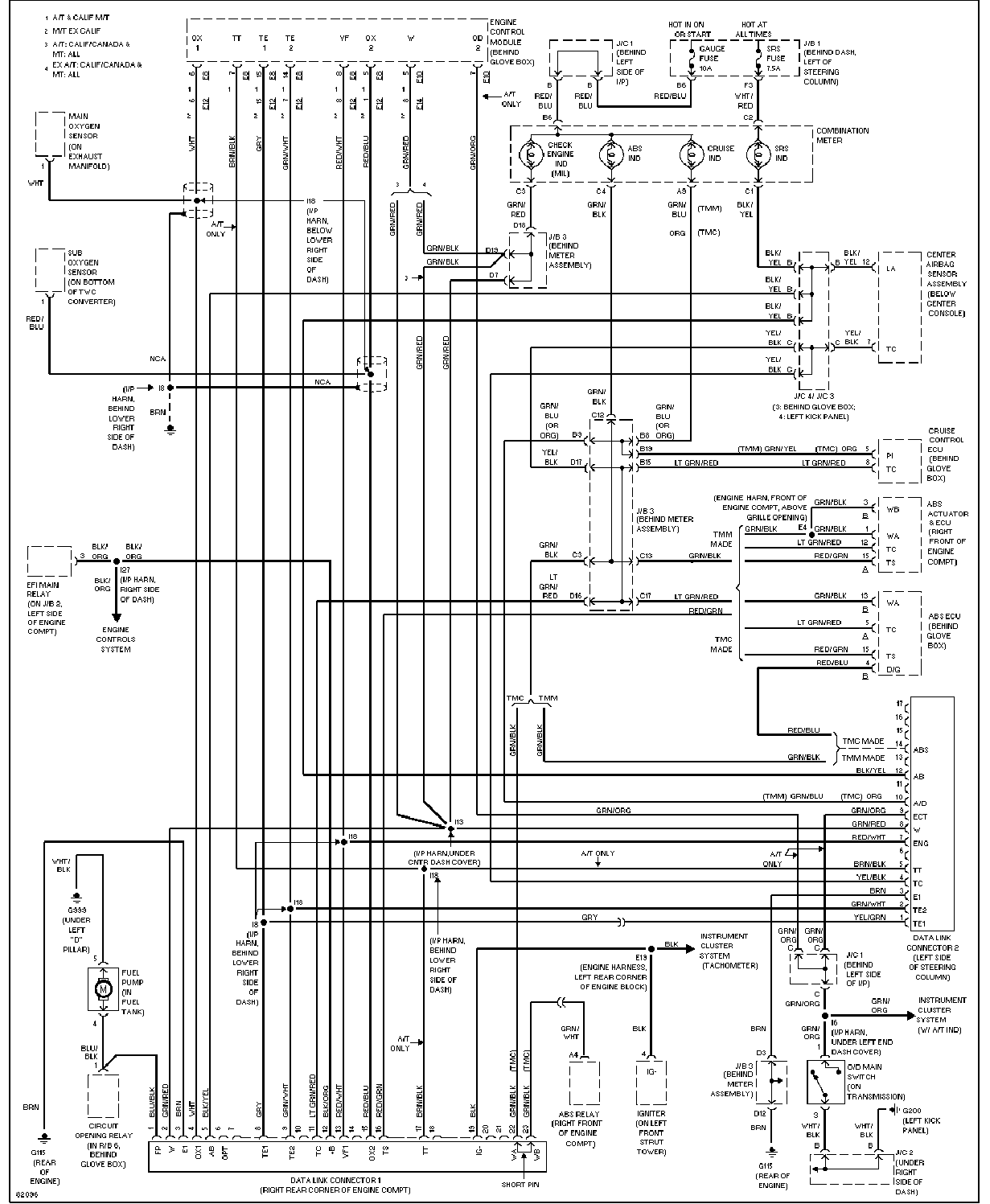

| 电脑数据线(2.2L) |

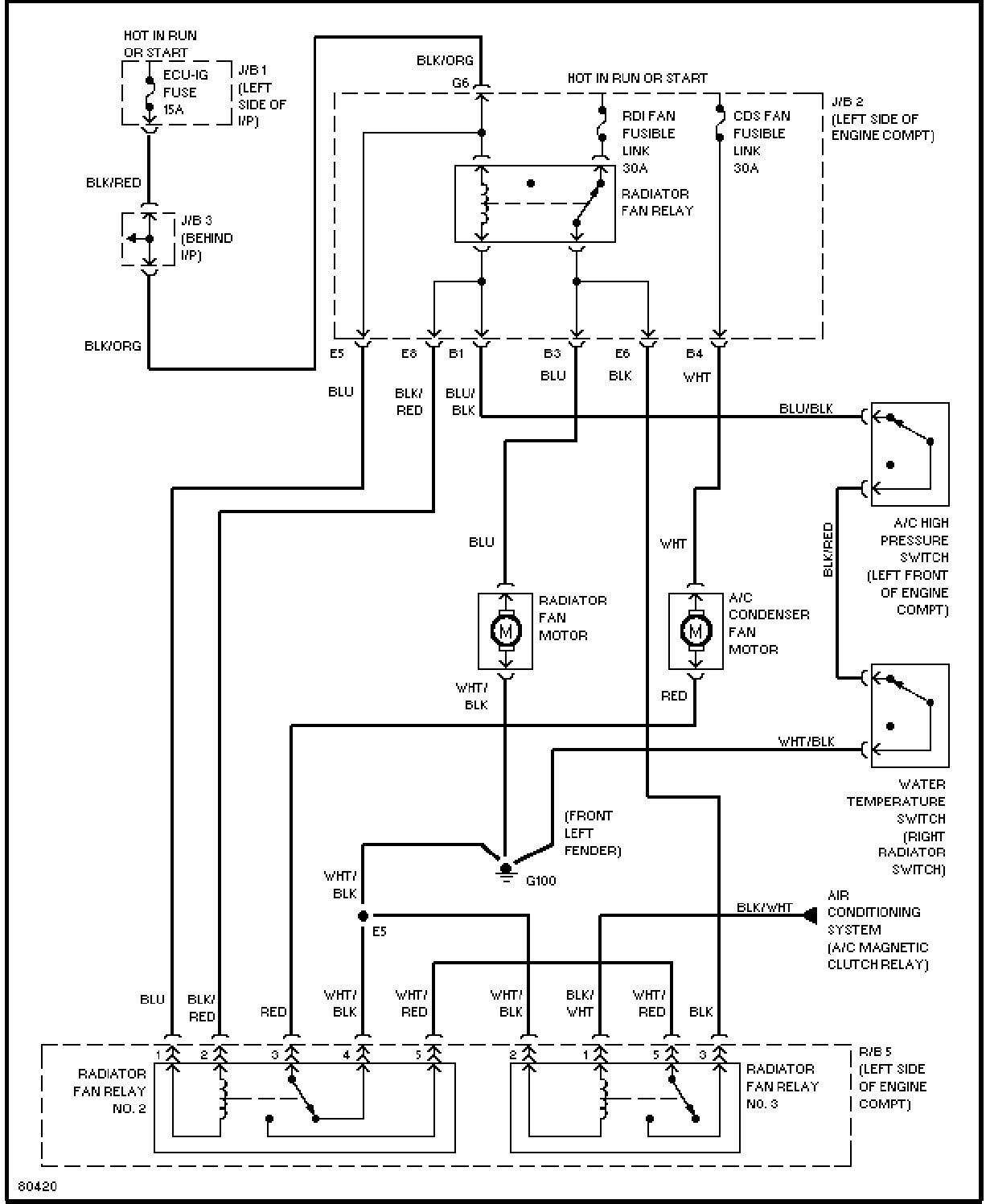

散热风扇电路图(2.2L) |

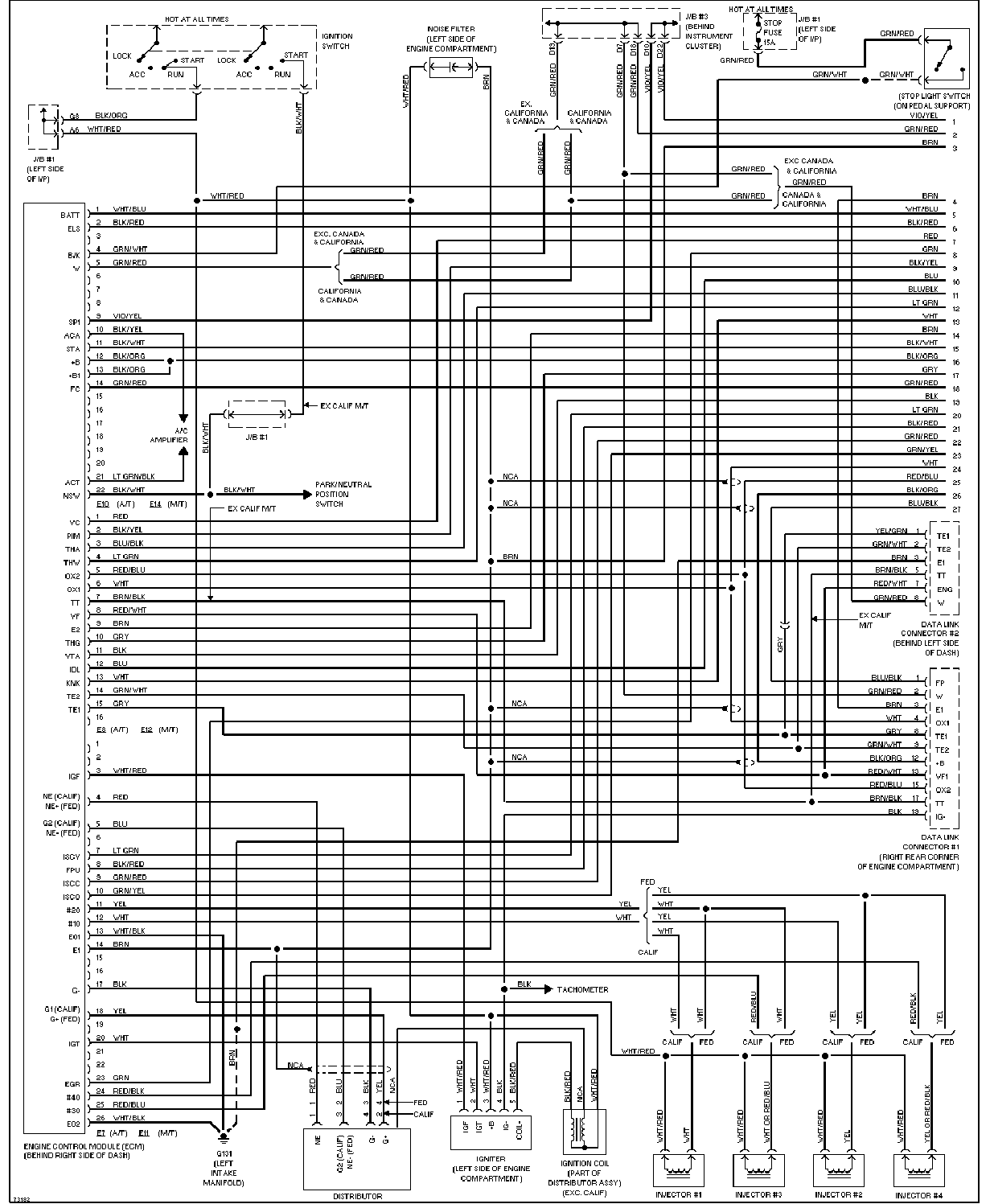

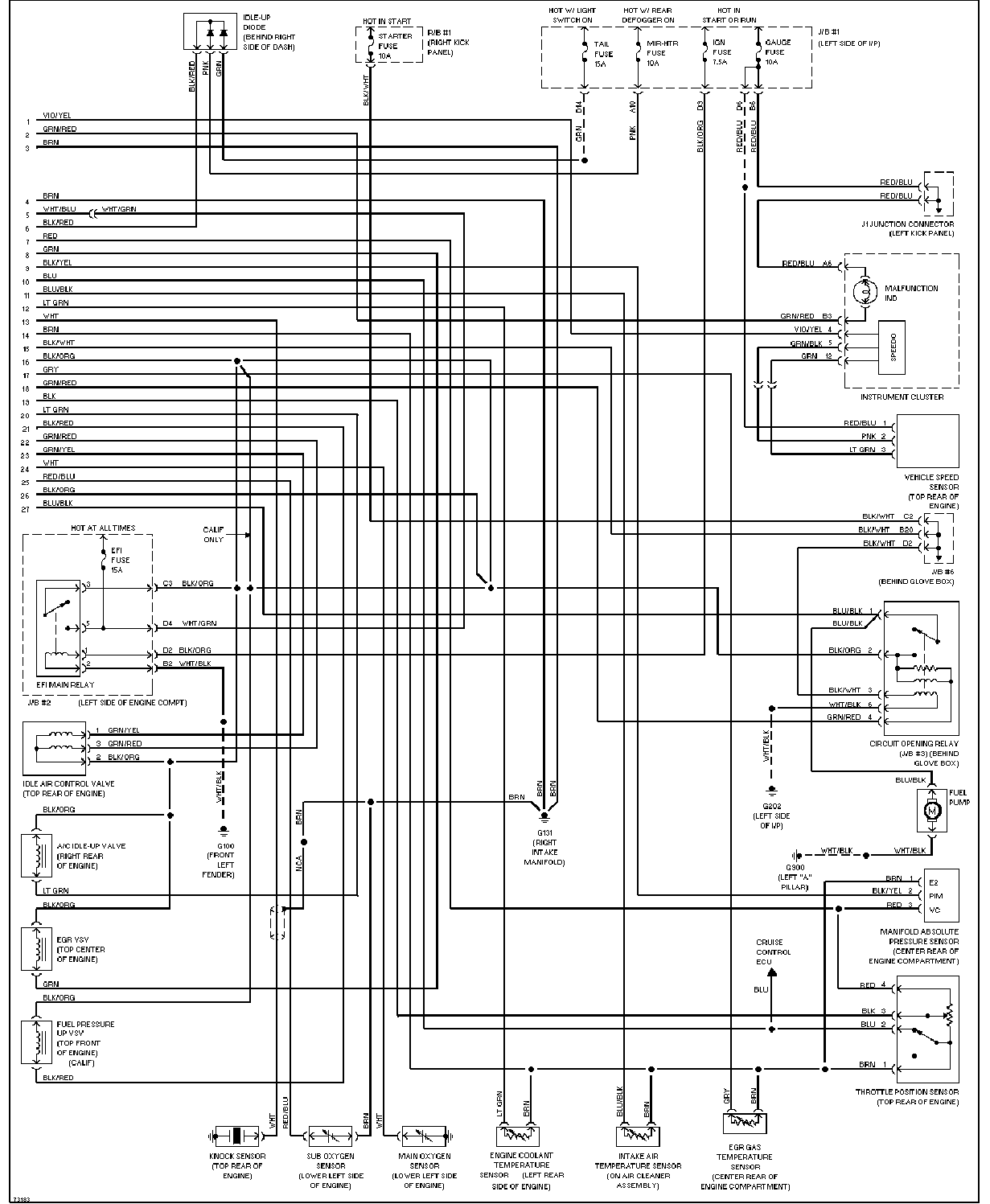

| 发动机性能电路图(2.2L,AT及CALIFORNIA,MT)
1 2 |
|

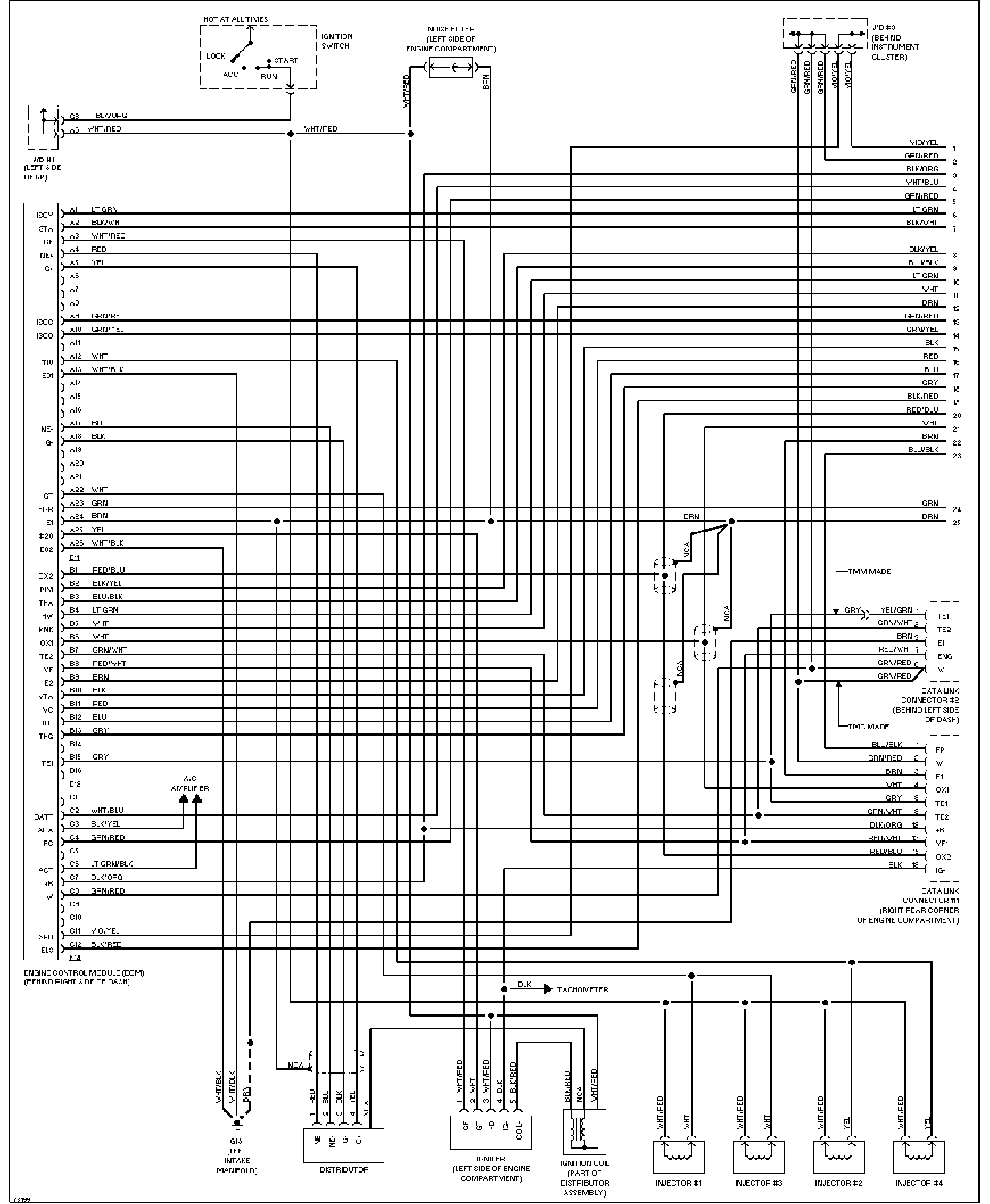

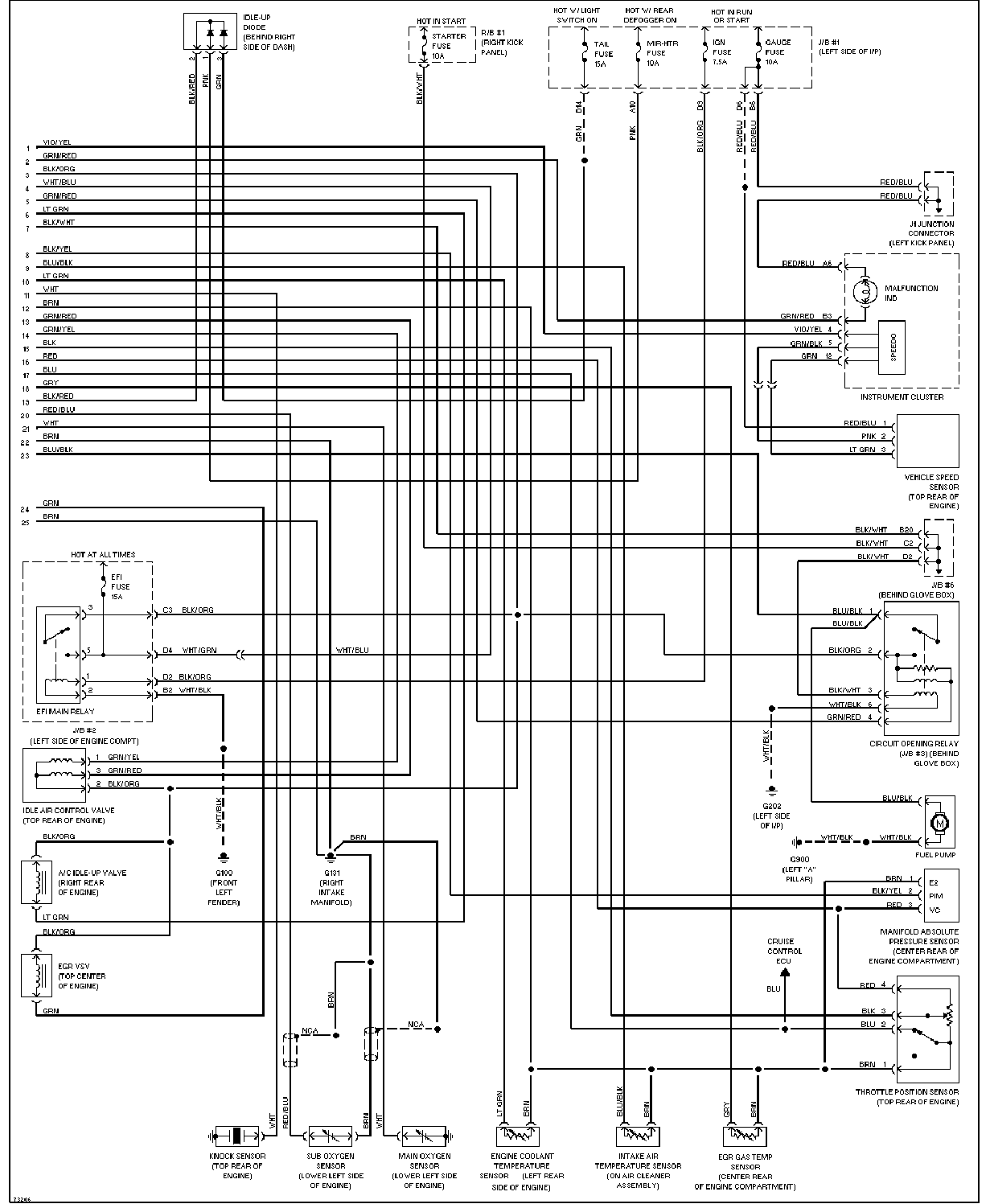

| 发动机性能电路图(2.2L,MT,除CALIFORNIA)
1 2 |
|

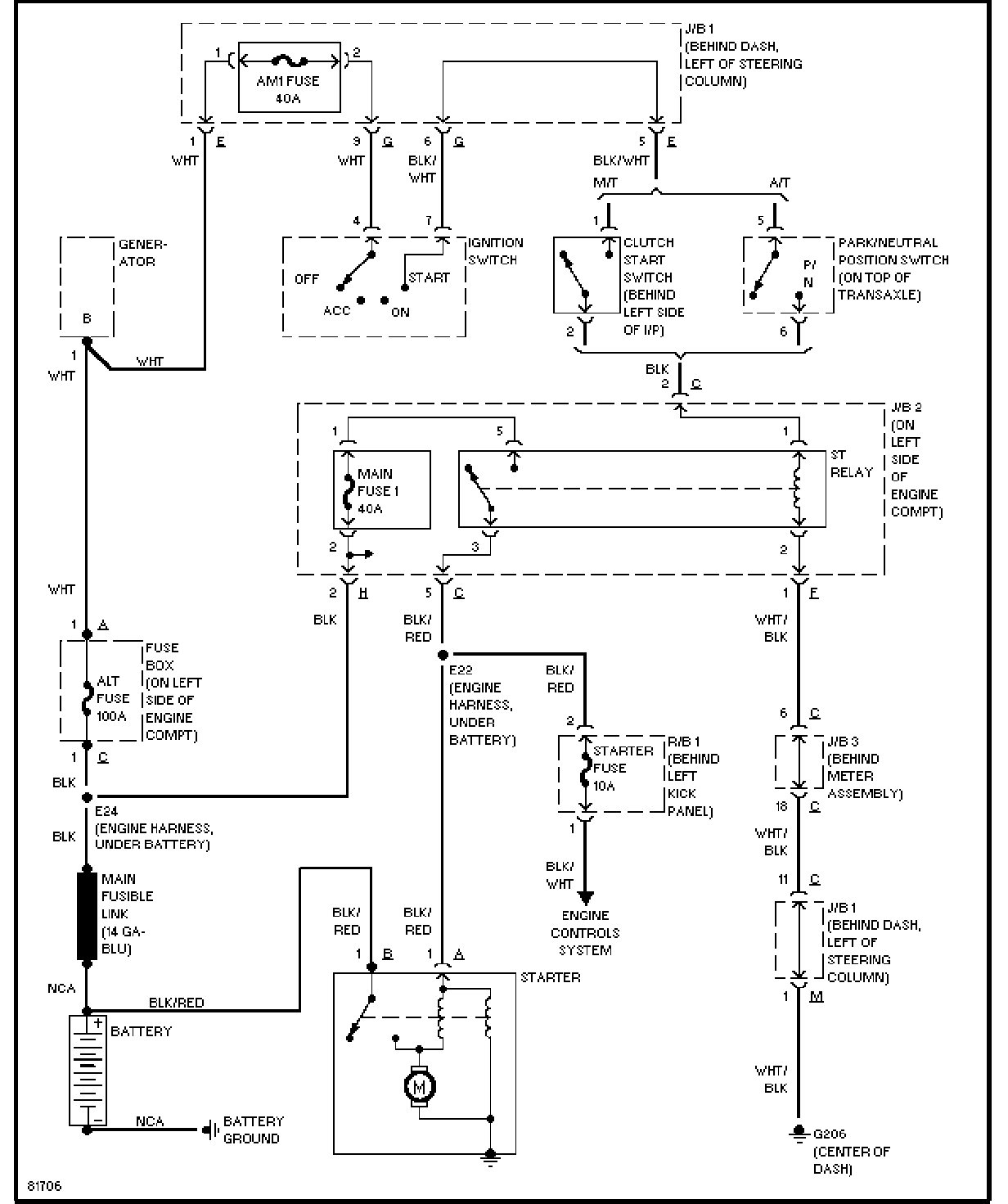

| 起动电路图(2.2L) |

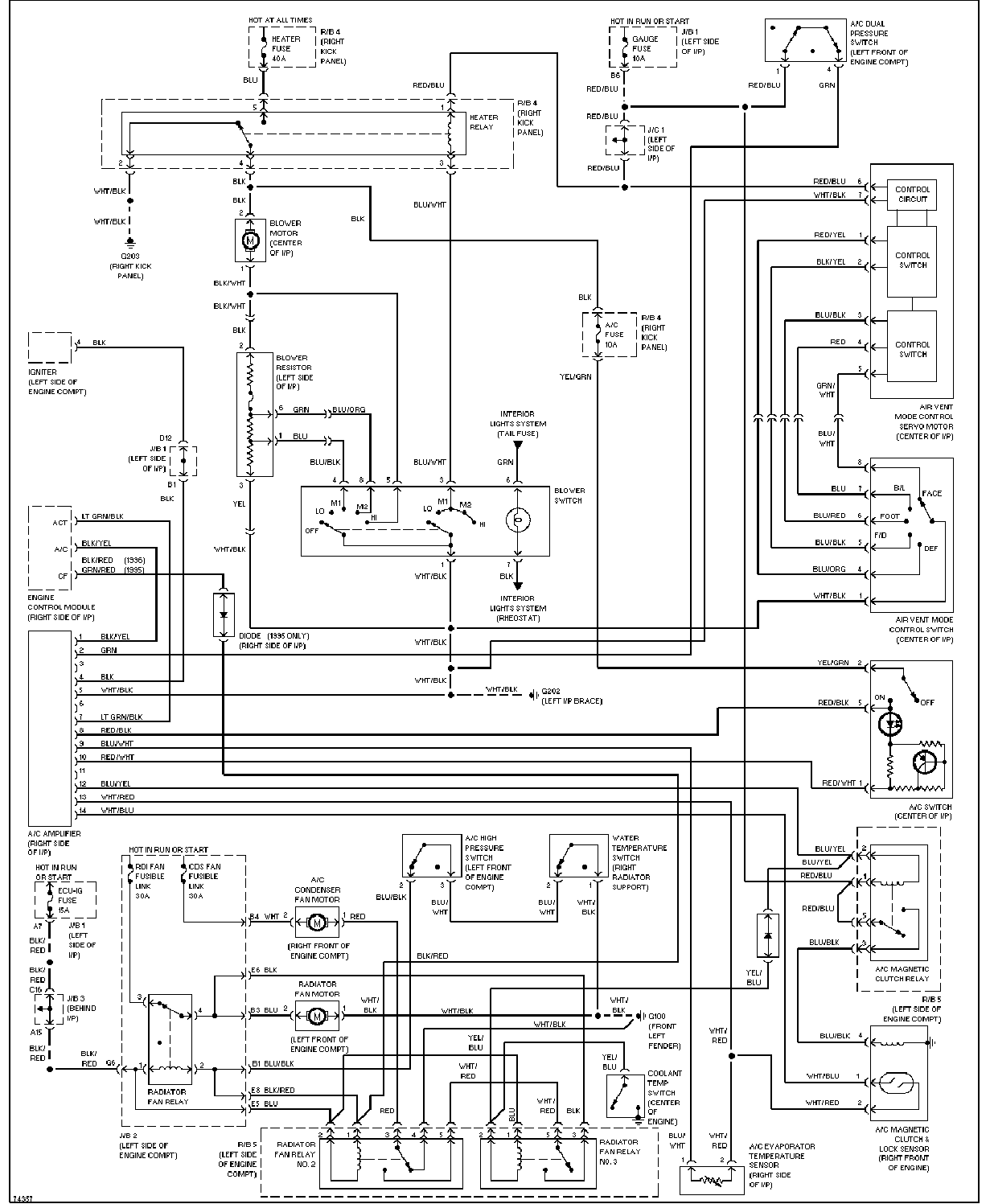

空调电路图(3.0L,手柄式) |

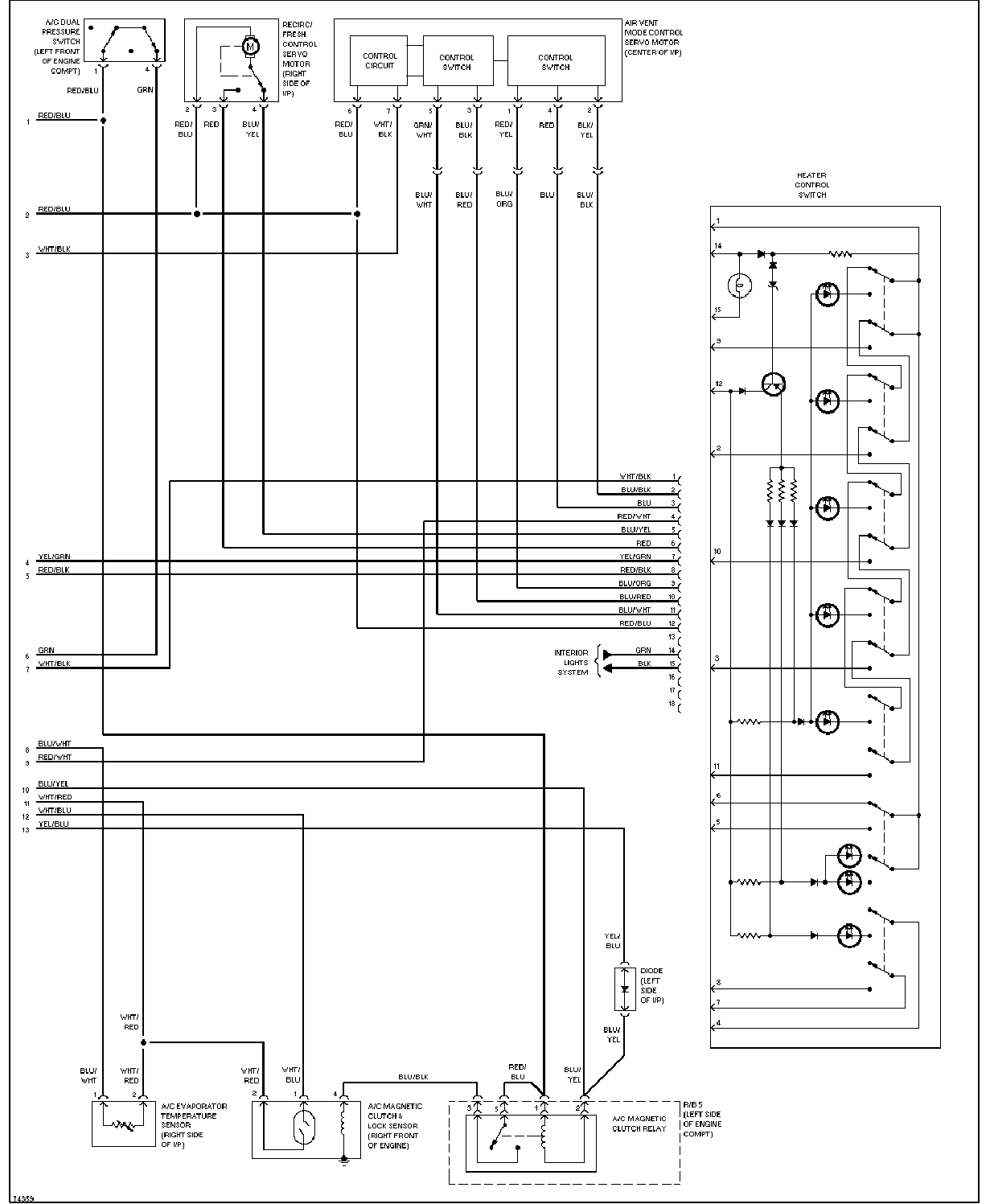

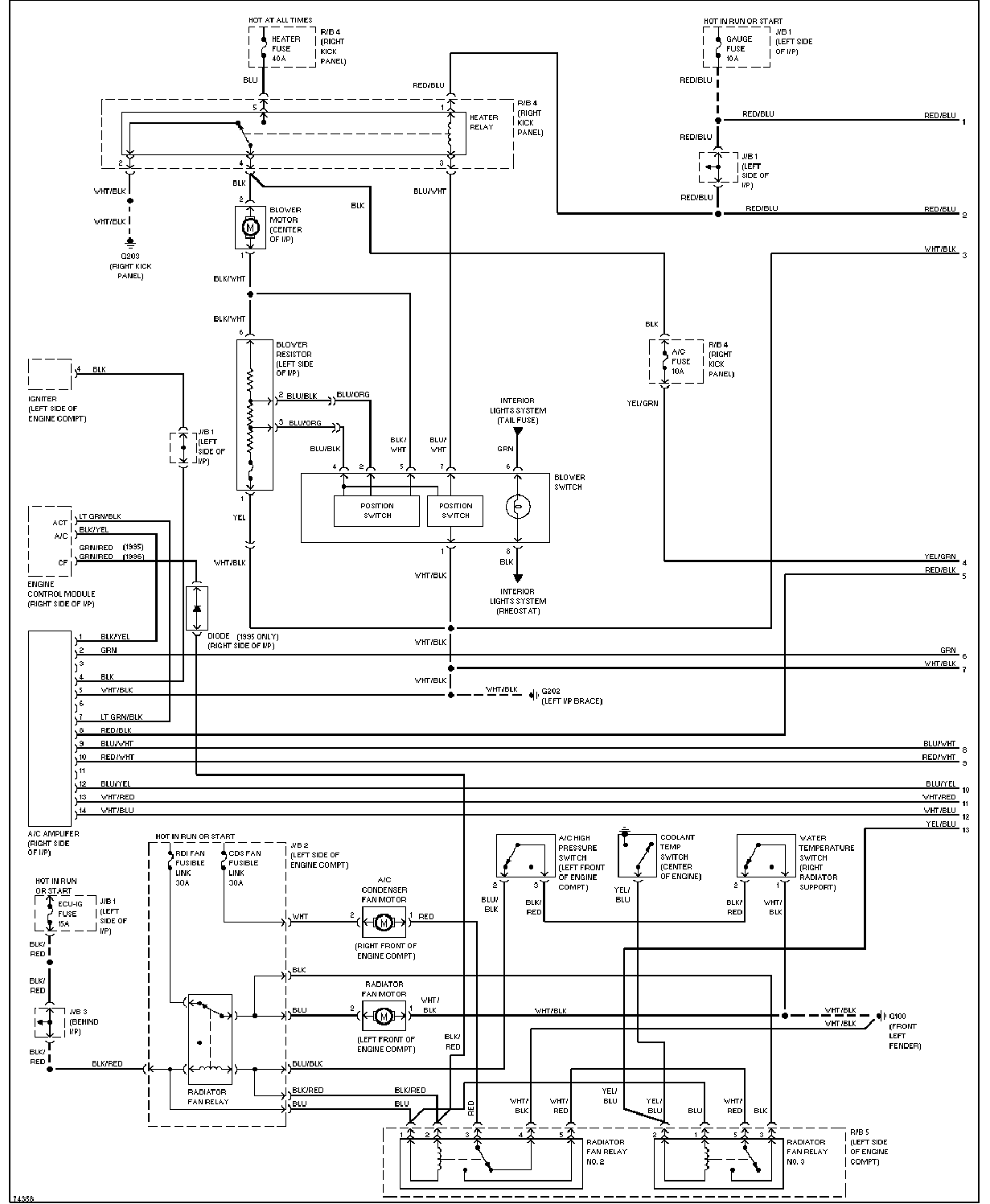

| 空调电路图(3.0L,按钮式)
1 2 |

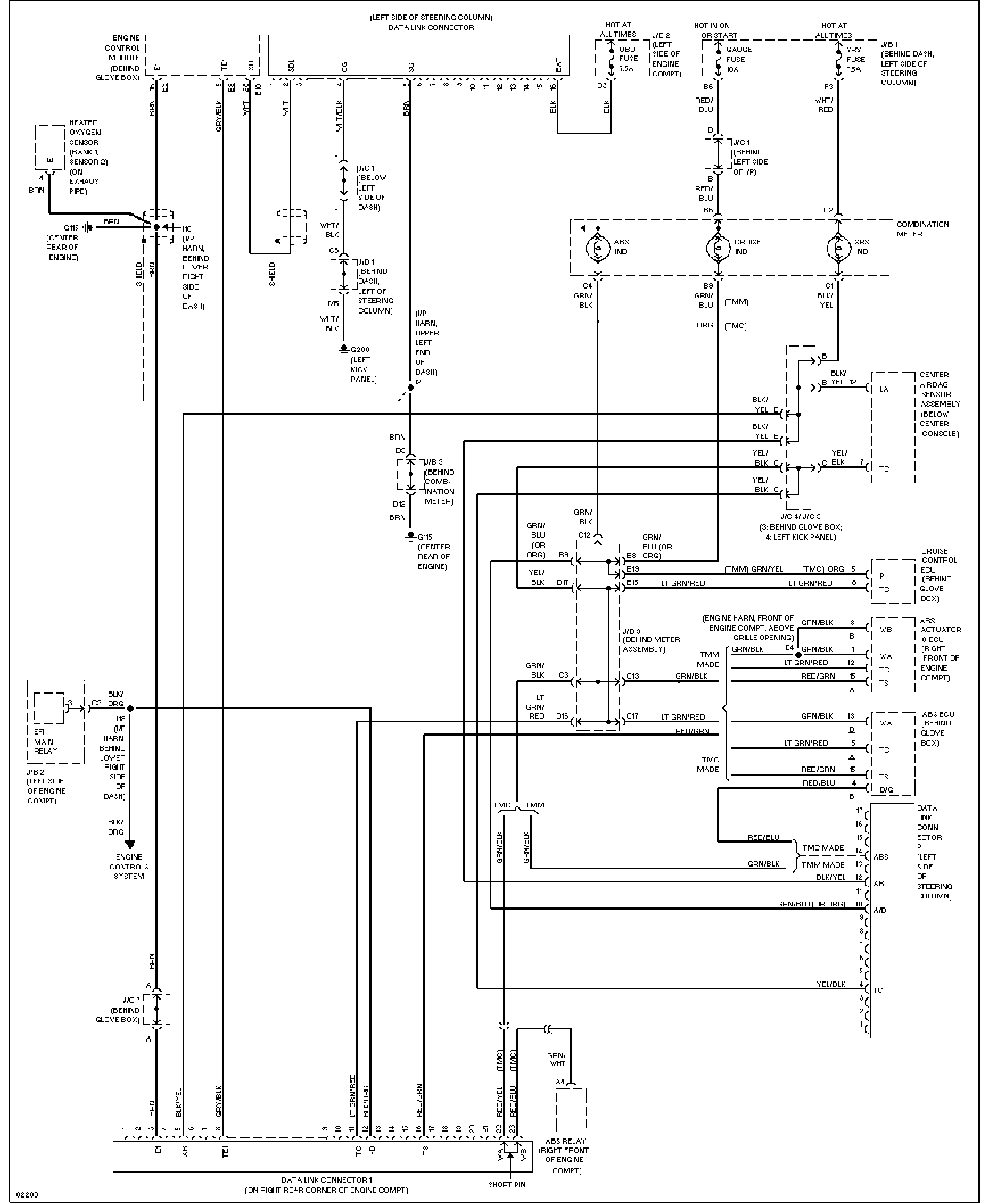

电脑数据线图(3.0L) |

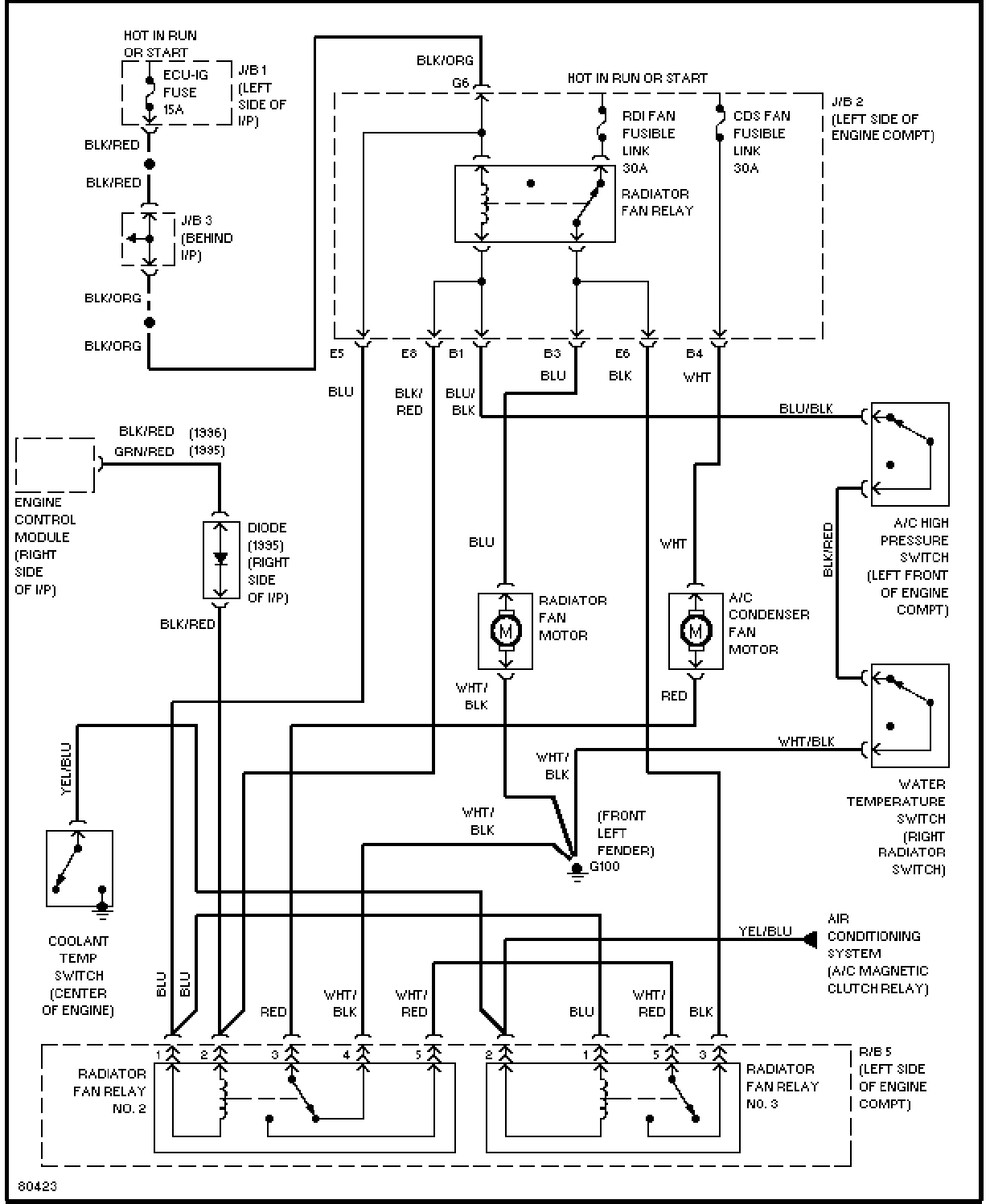

| 散热风扇电路图(3.0L) |
发动机性能电路图(3.0L) 1 2 |

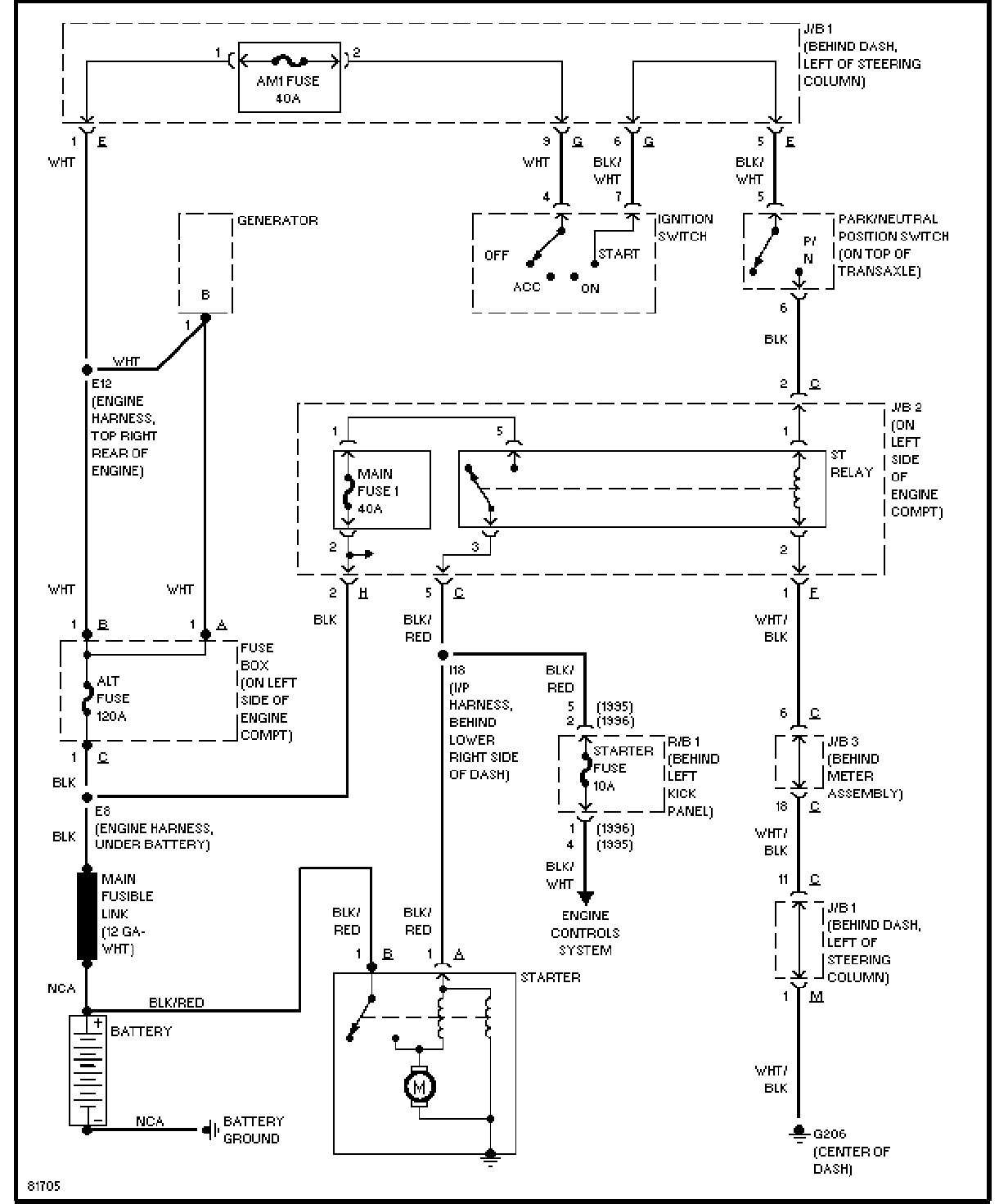

| 起动电路图(3.0L) |

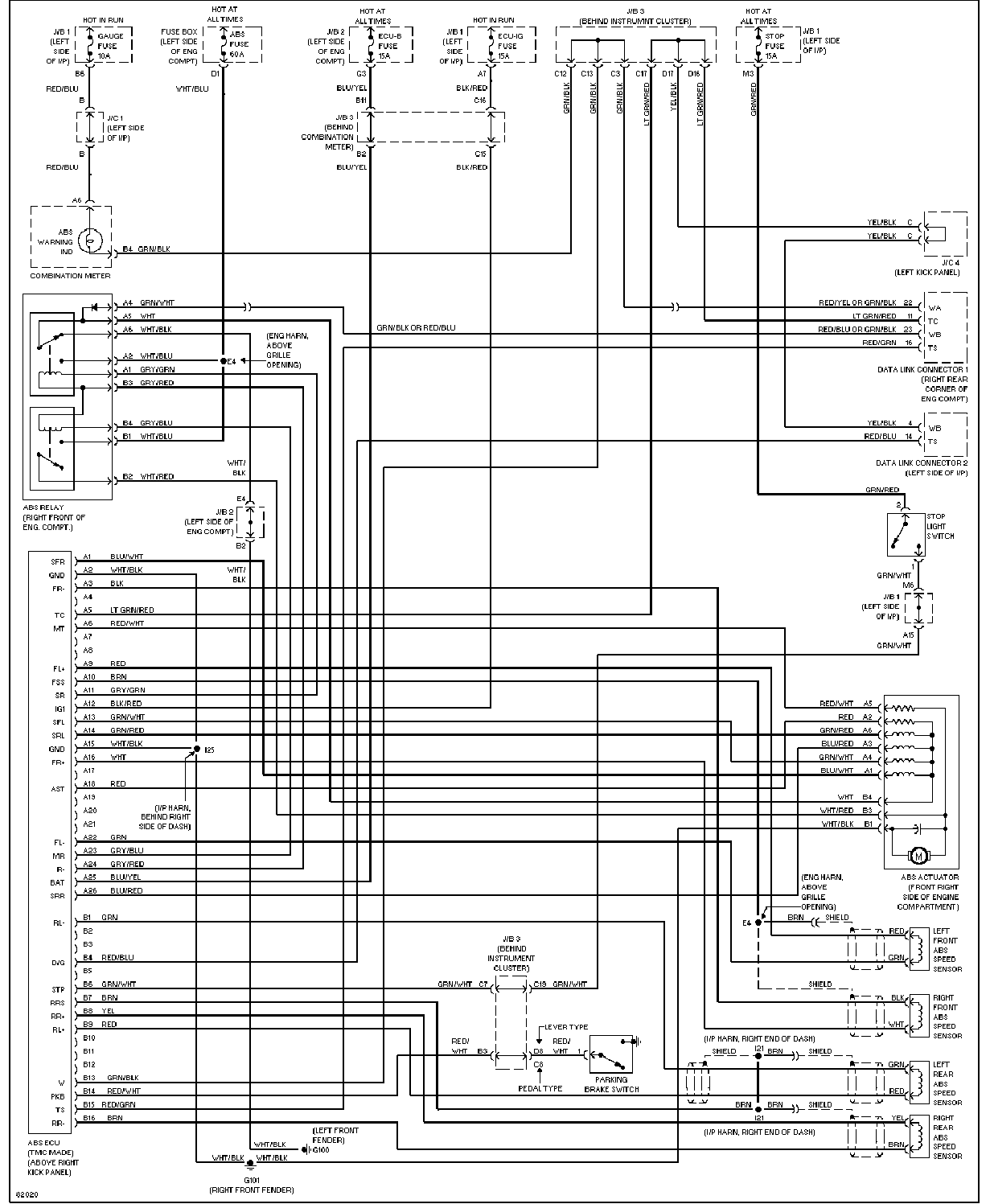

ABS电路图(TMC制造) |

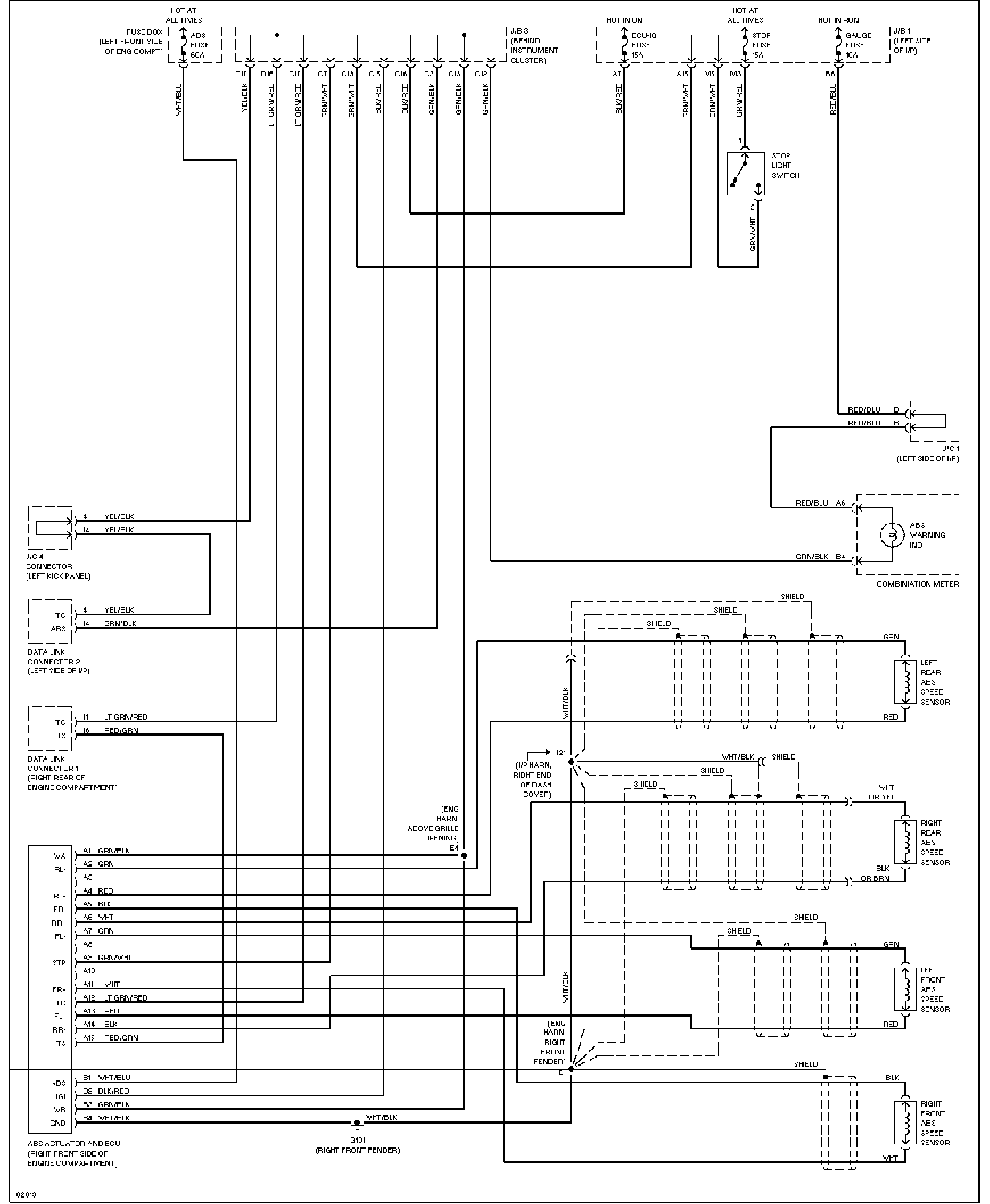

| ABS电路图(TMM制造) |

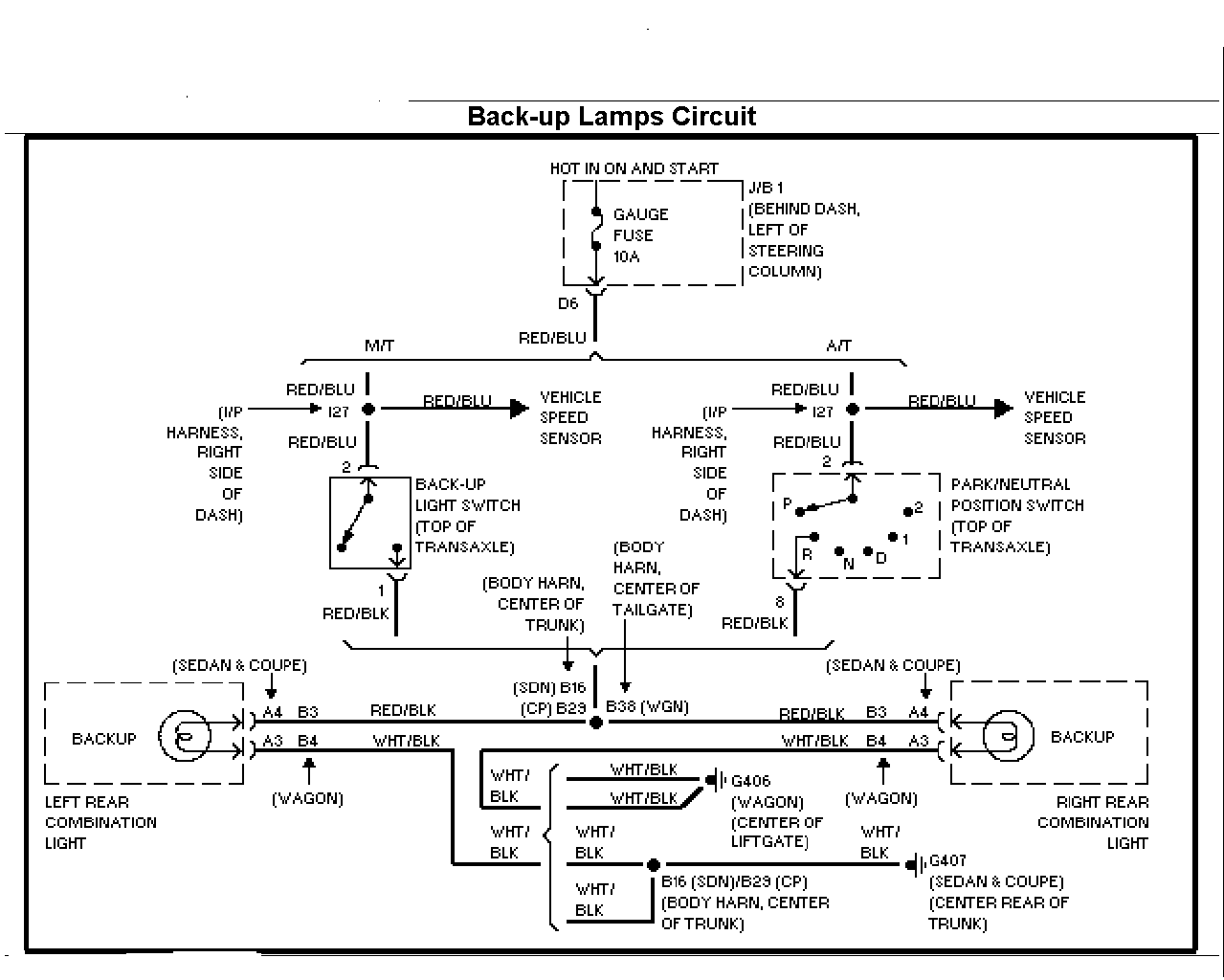

倒车灯电路图 |

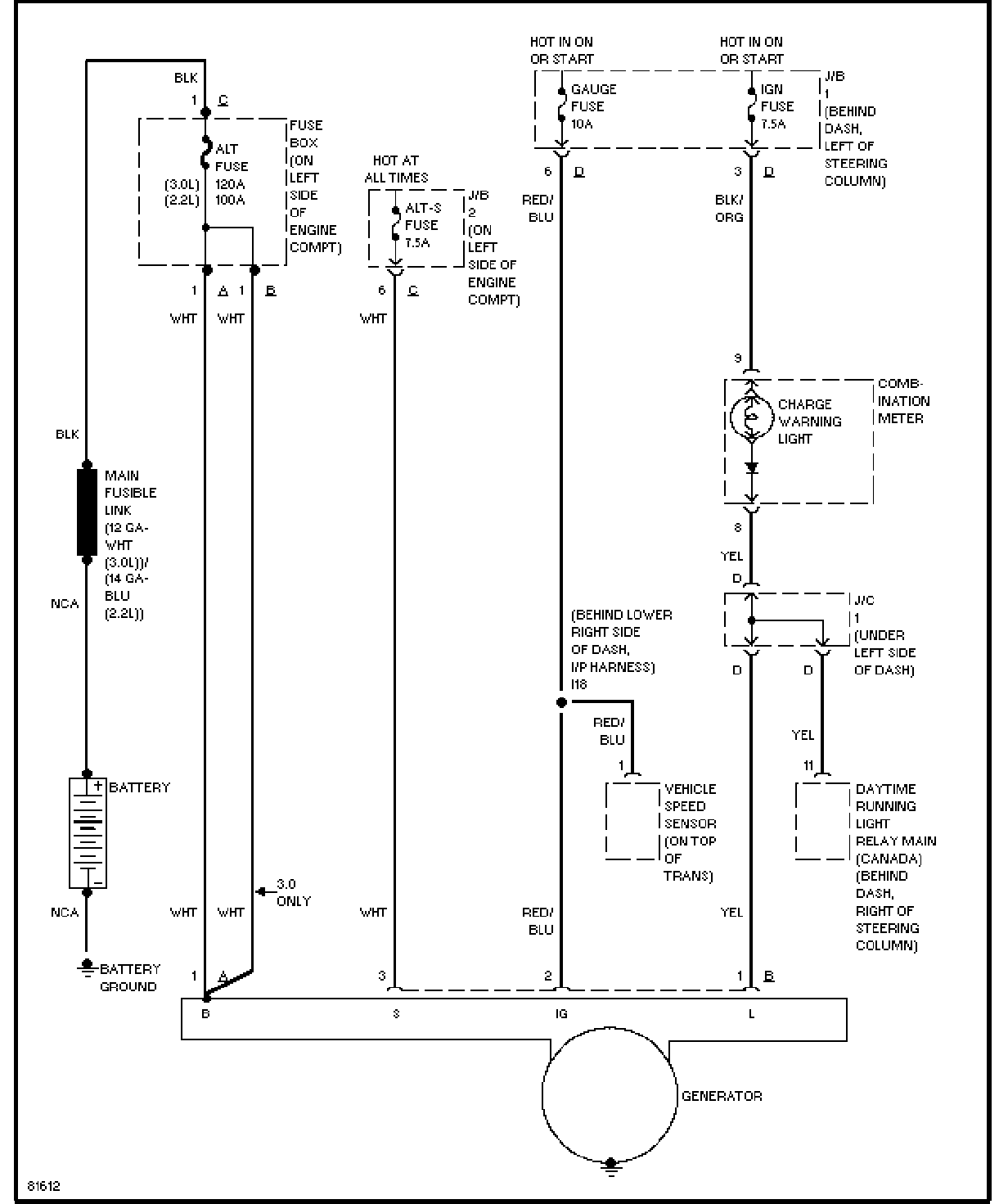

| 充电系电路图 |

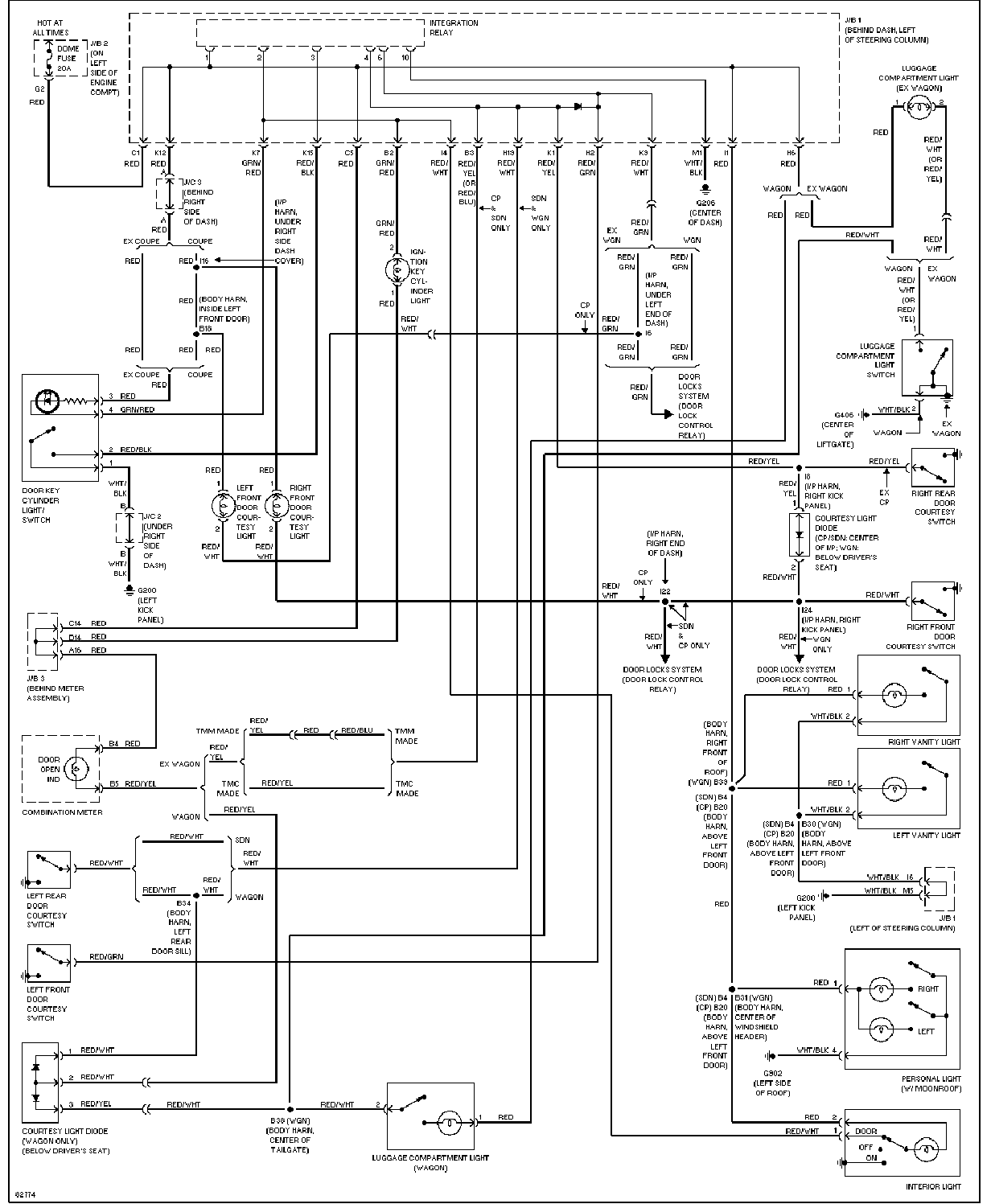

门控灯电路图(带门口照明) |

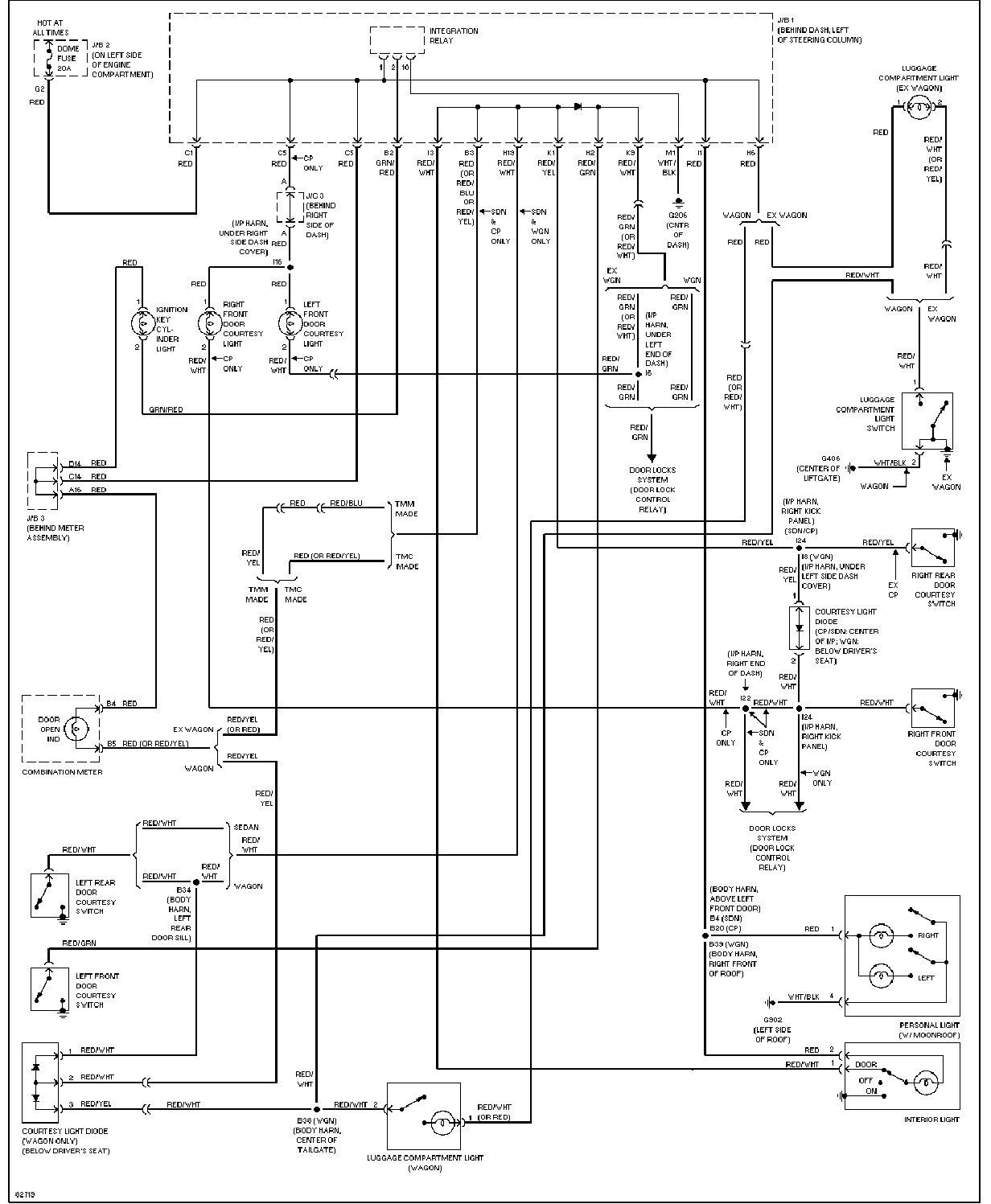

| 门控灯电路图(无门口照明) |

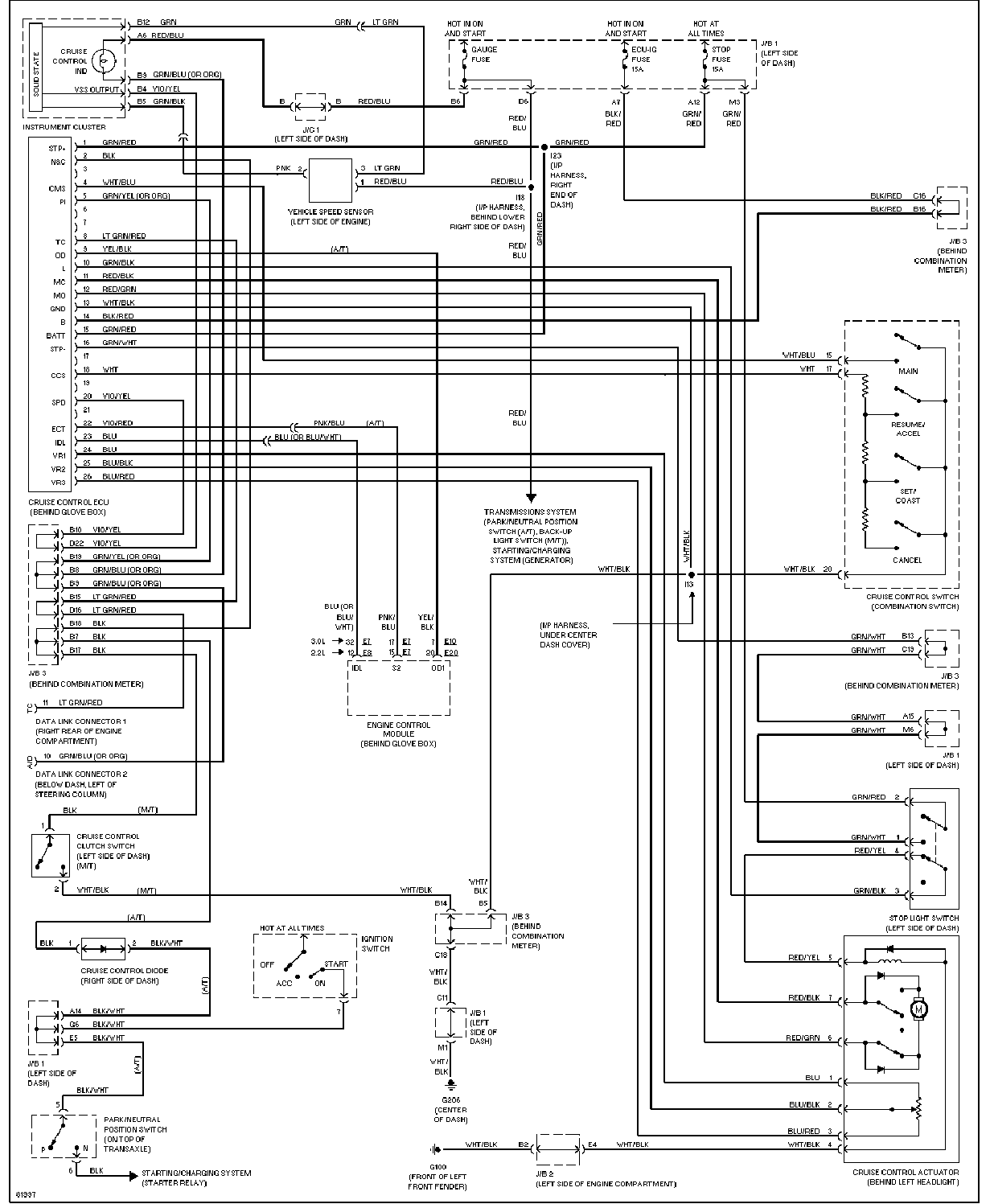

巡航控制电路图 |

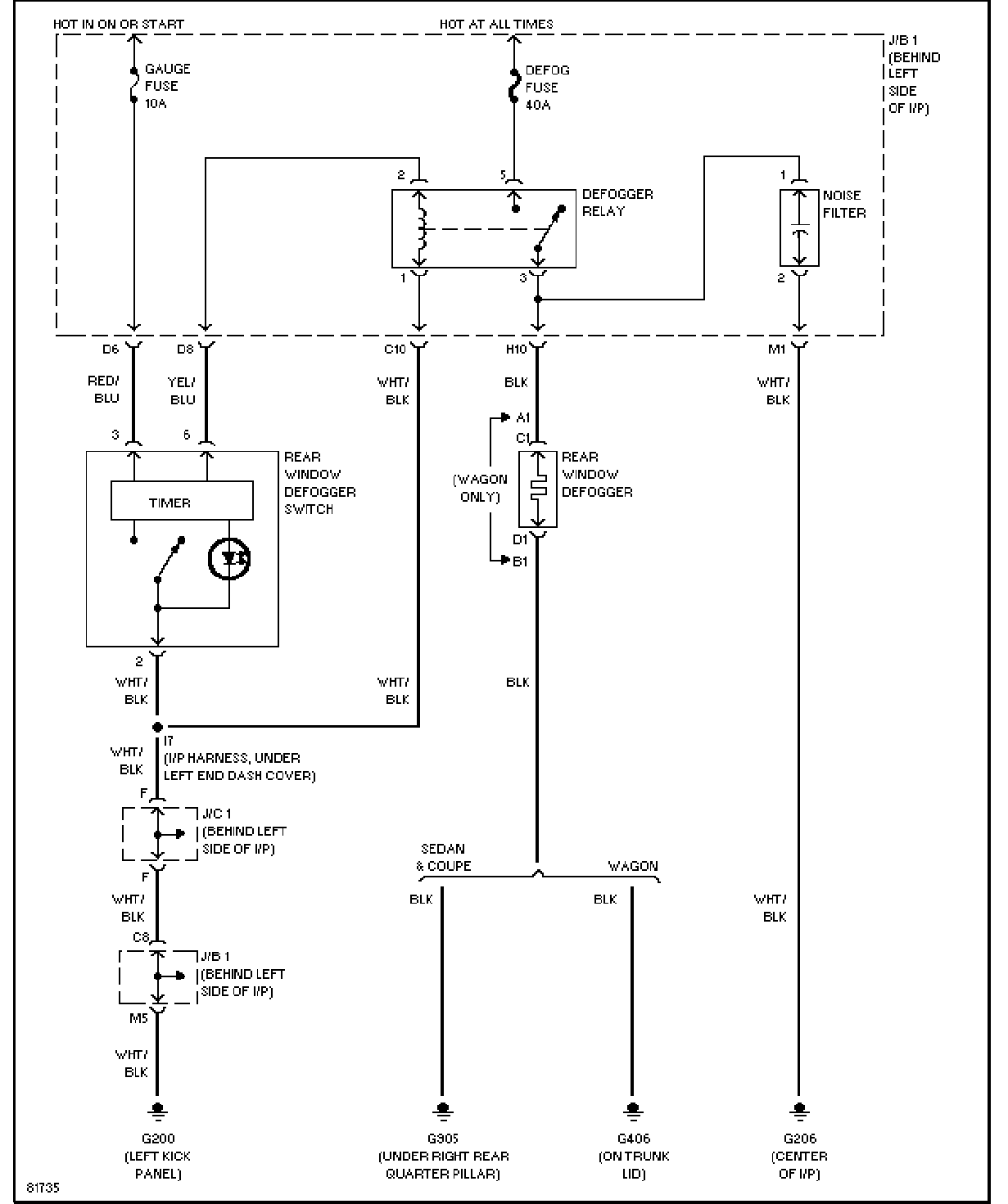

| 除雾器电路图 |

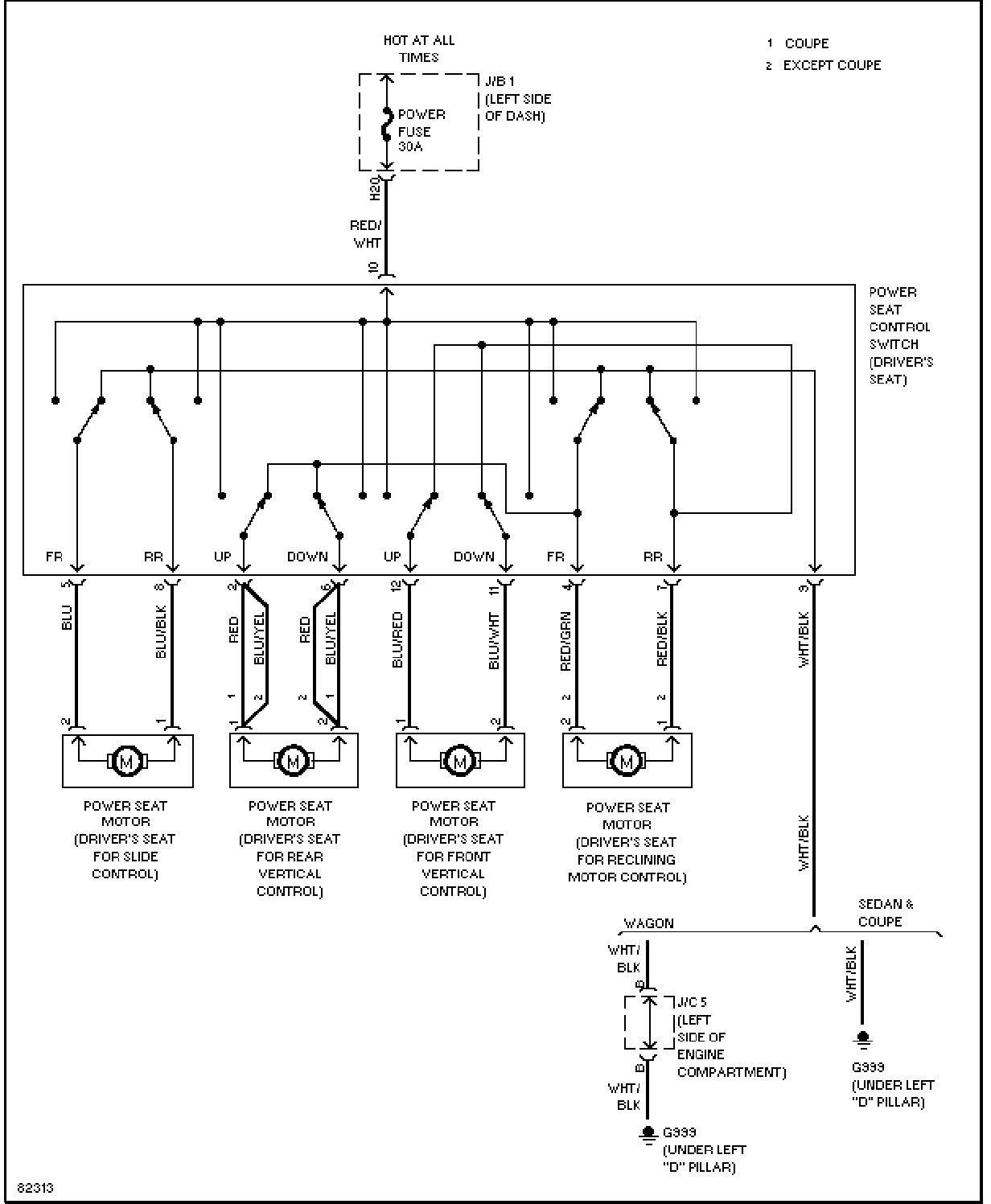

司机电动座椅电路图 |

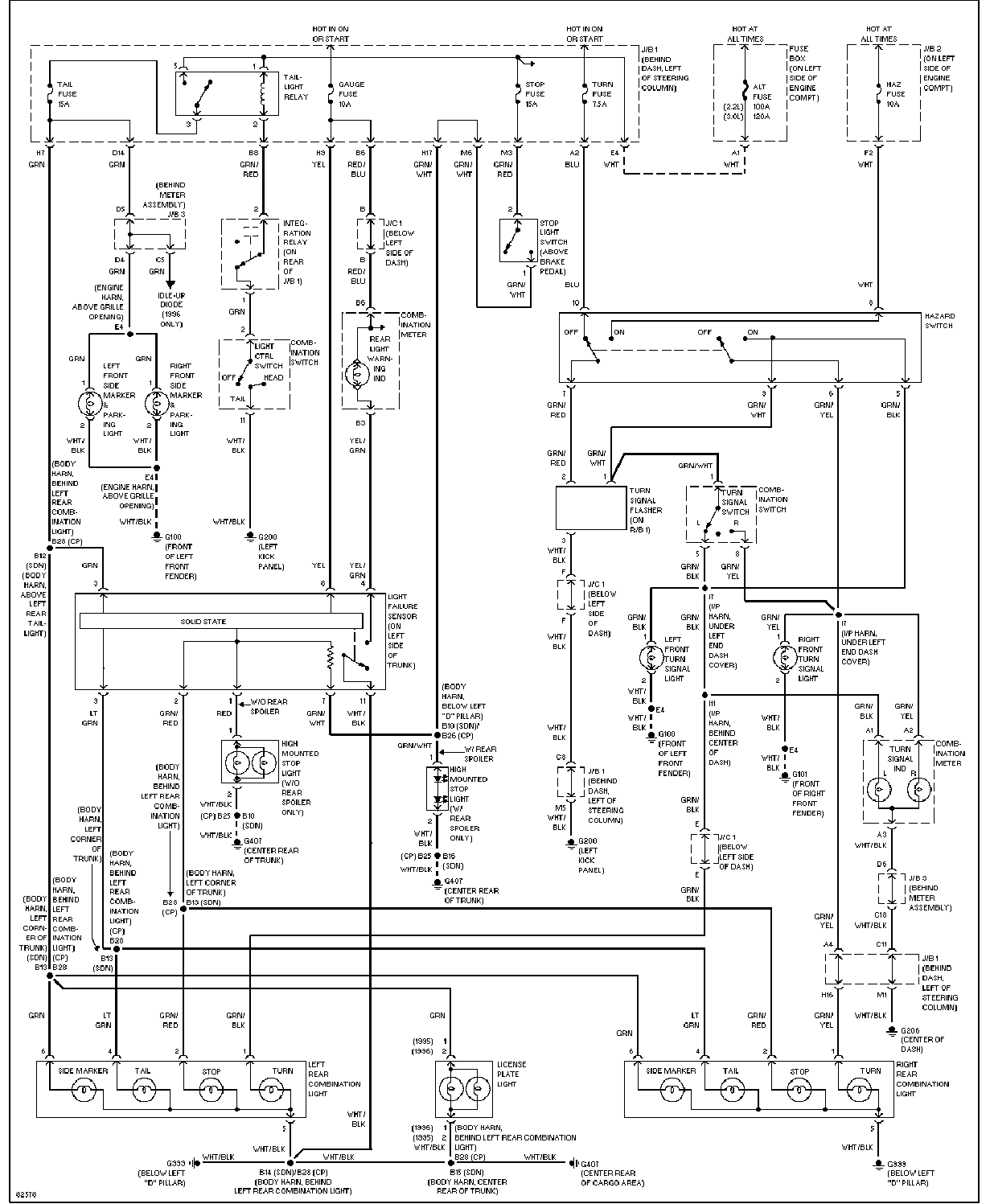

| 外部灯电路图(轿车及房车) |

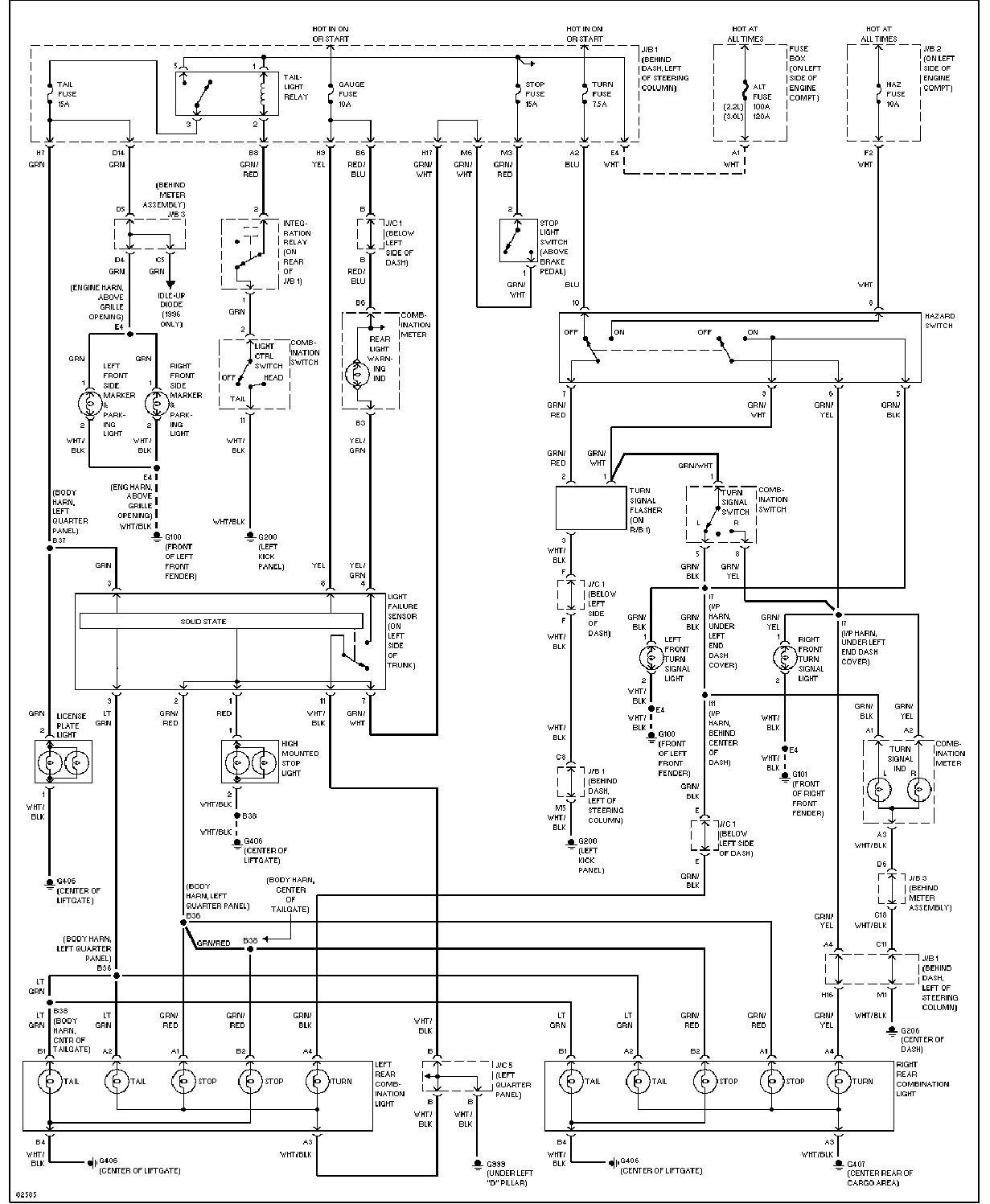

外部灯电路图(旅行车) |

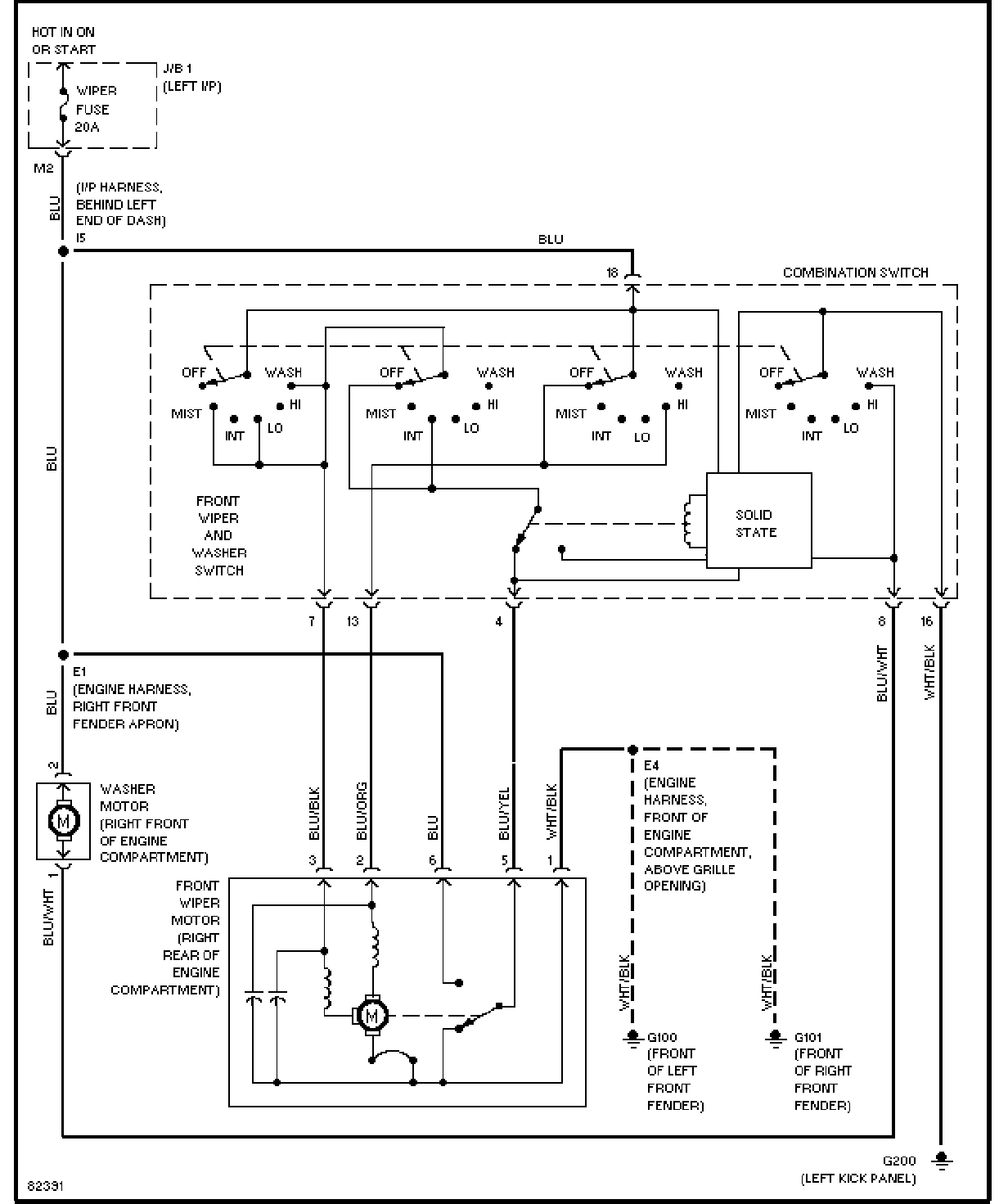

| 前雨刮清洗器电路图 |

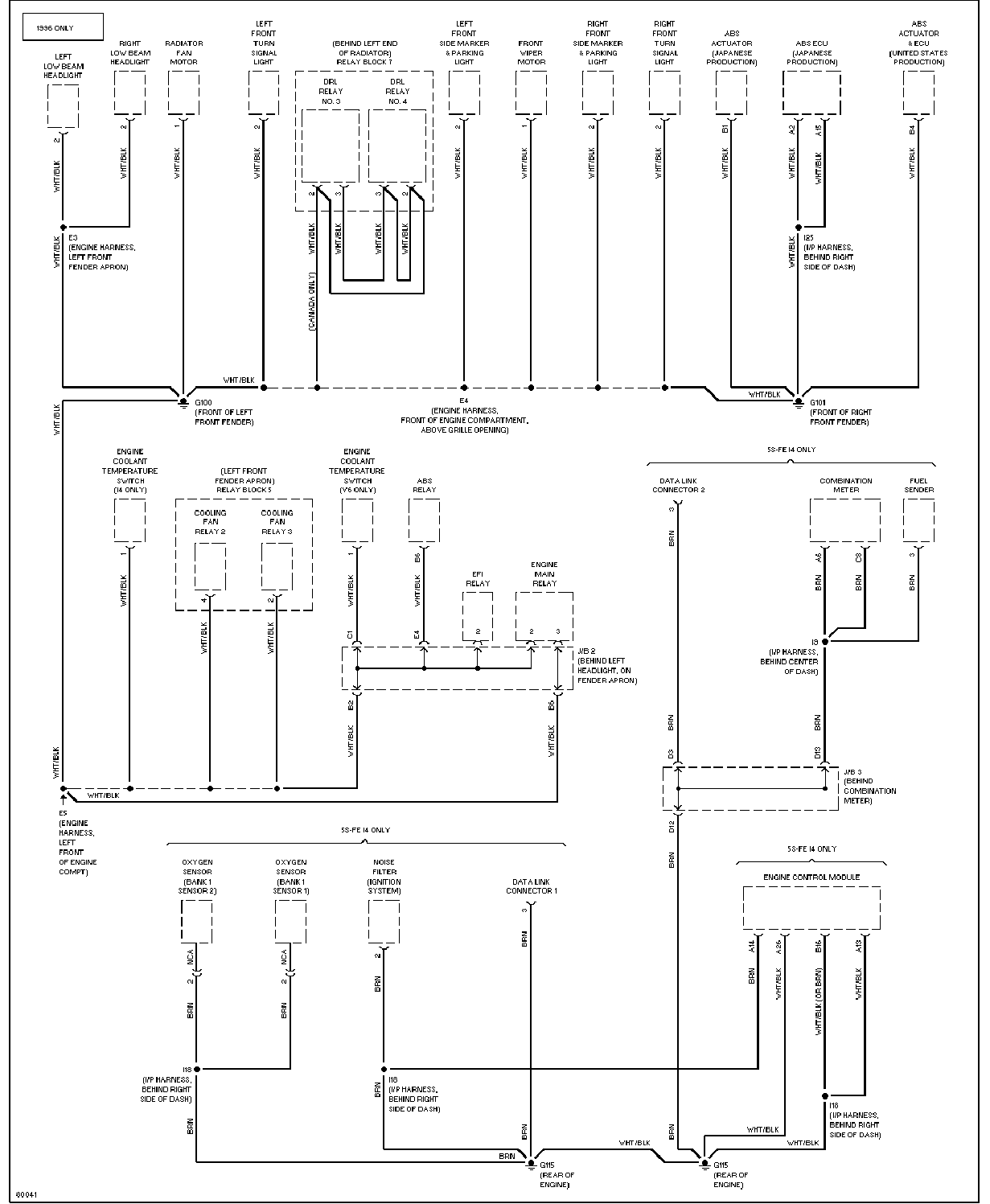

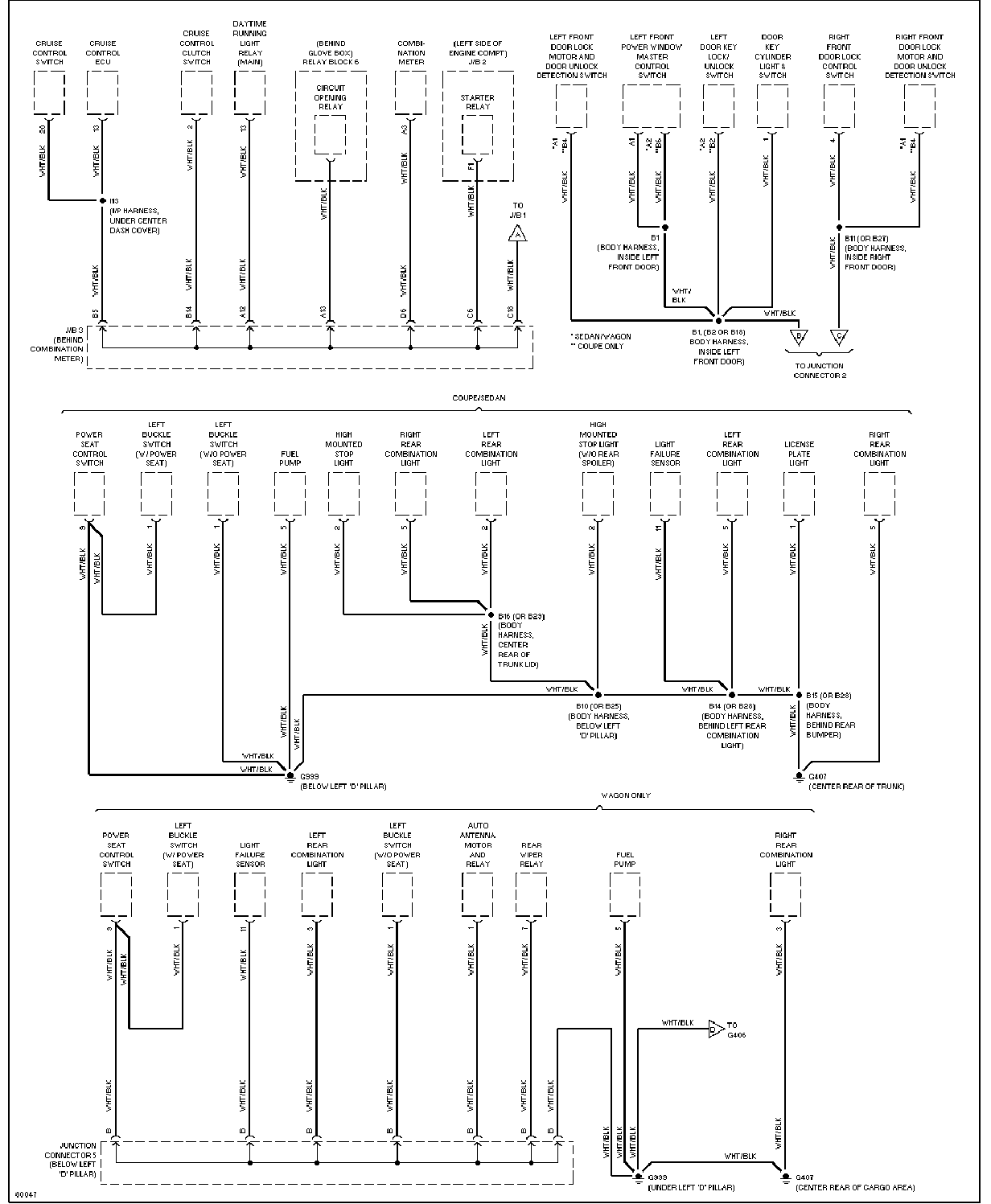

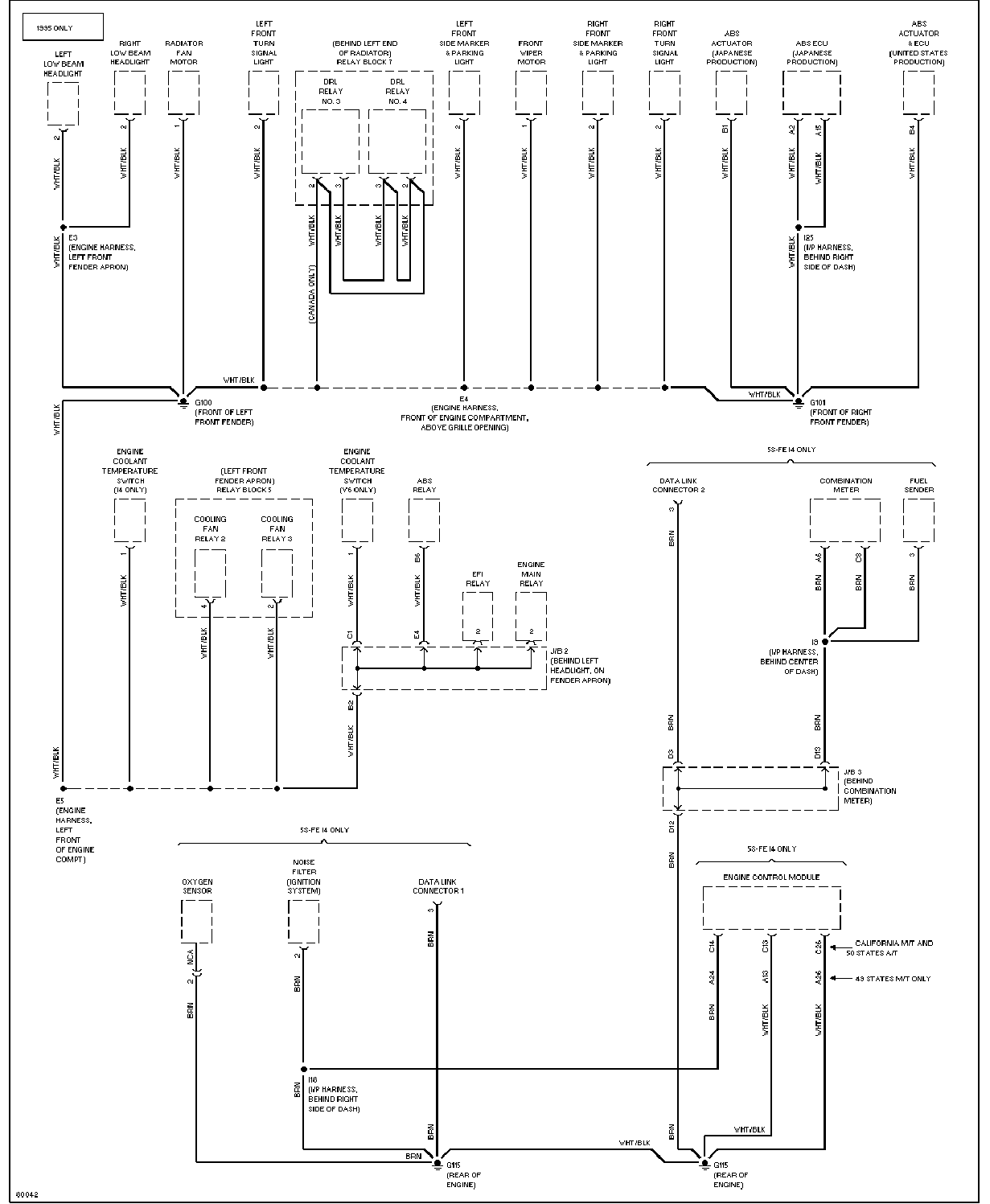

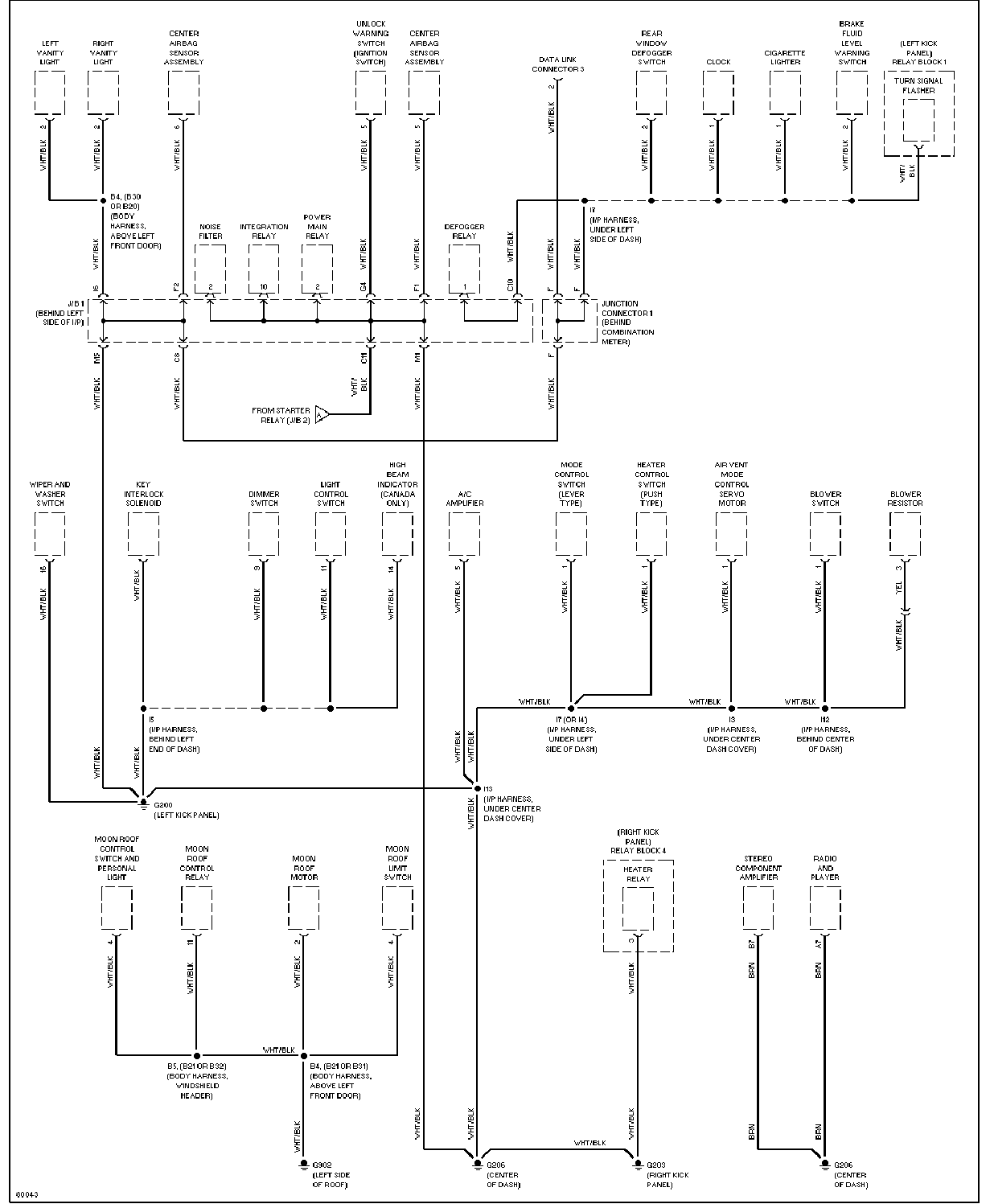

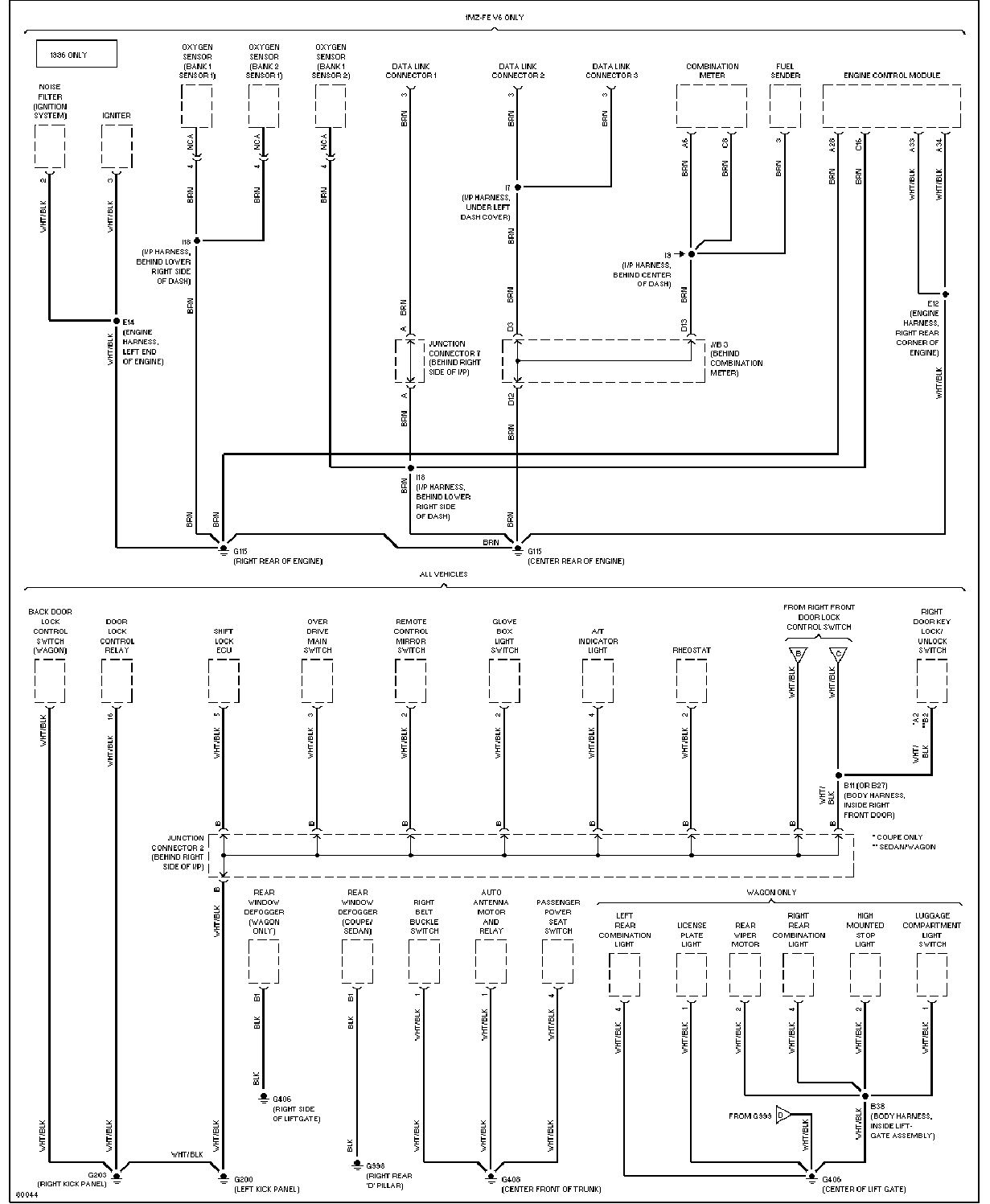

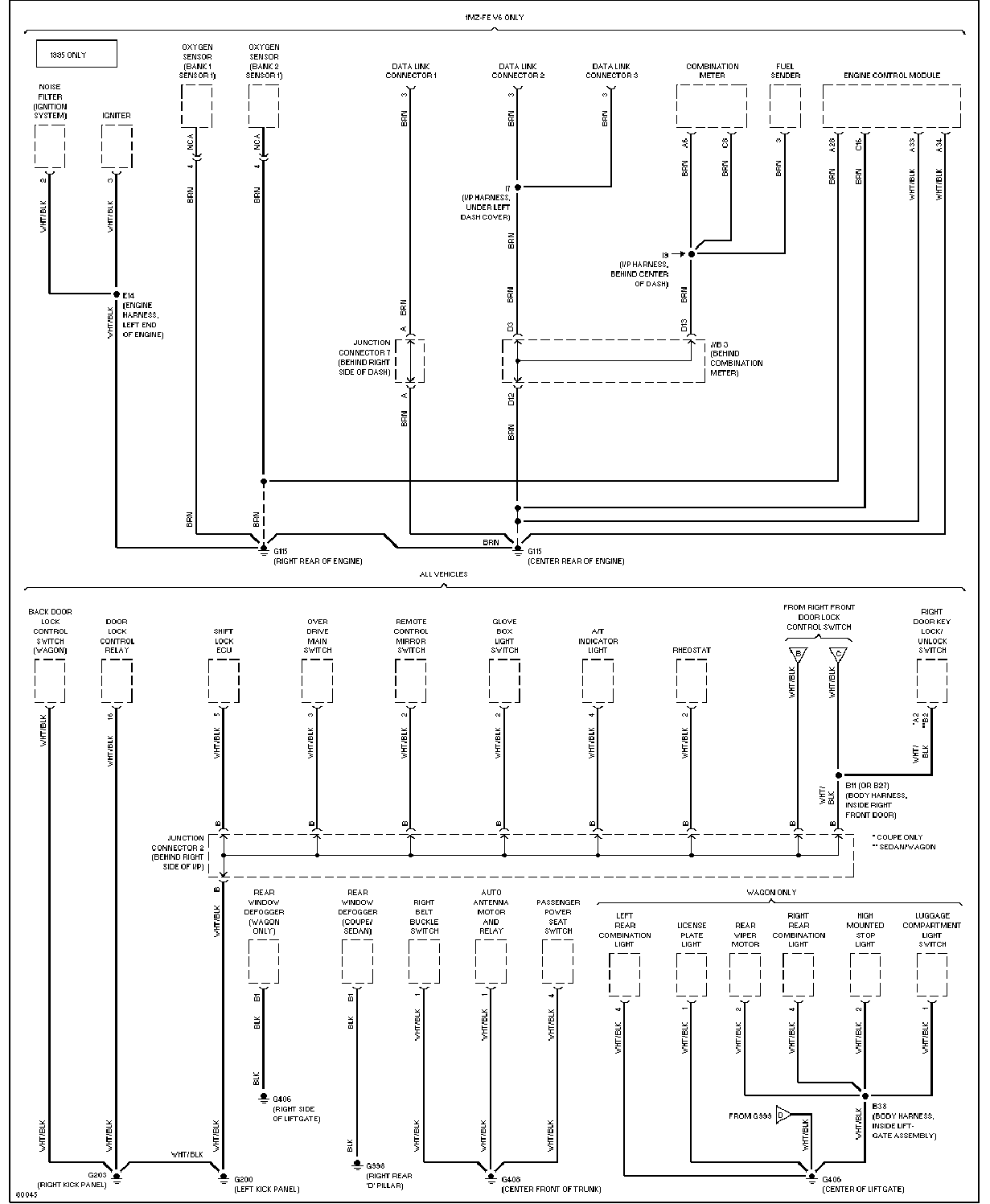

搭铁分配电路图 1 2 3 4 5 6 |

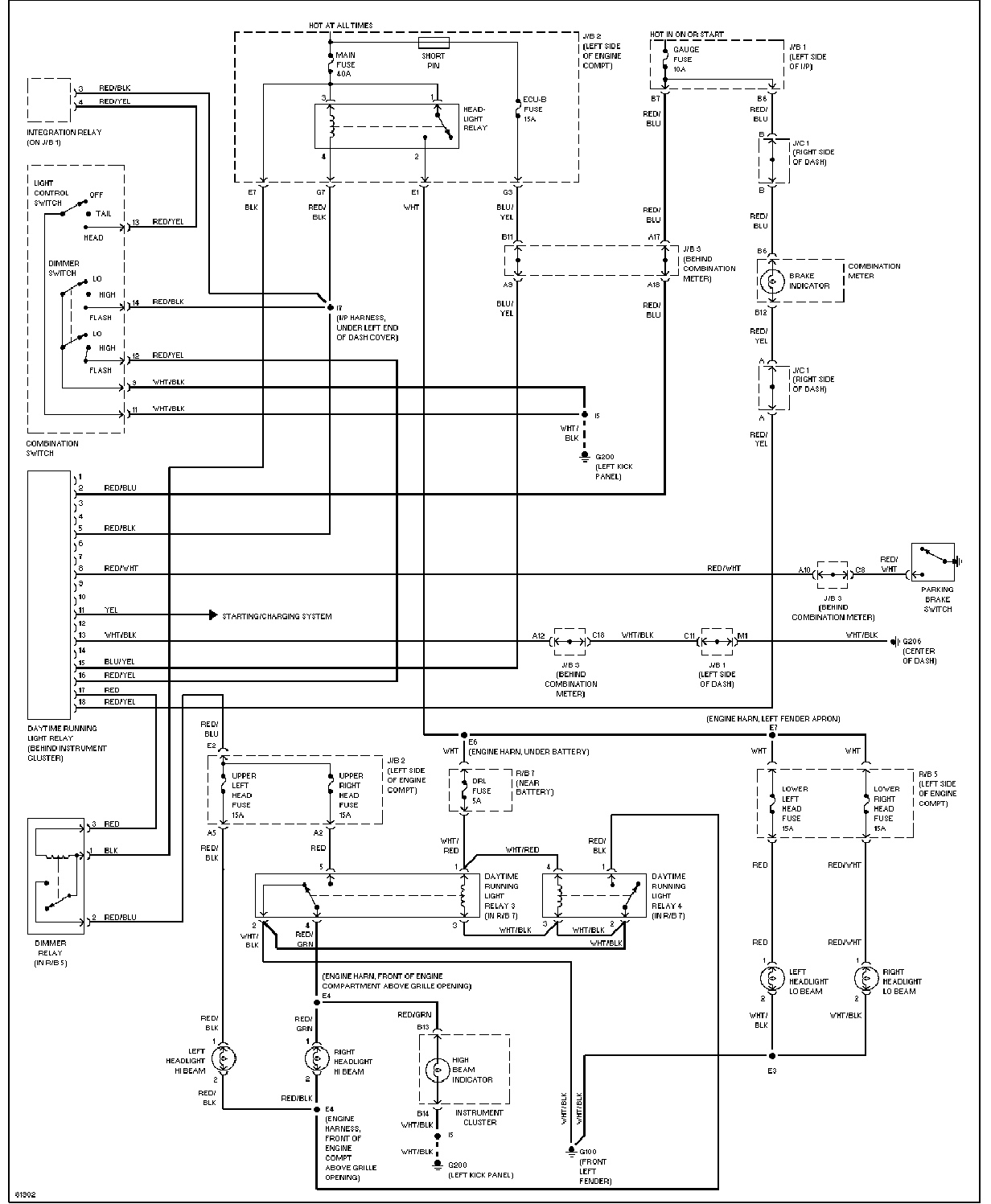

| 大灯电路图(带DRL) |

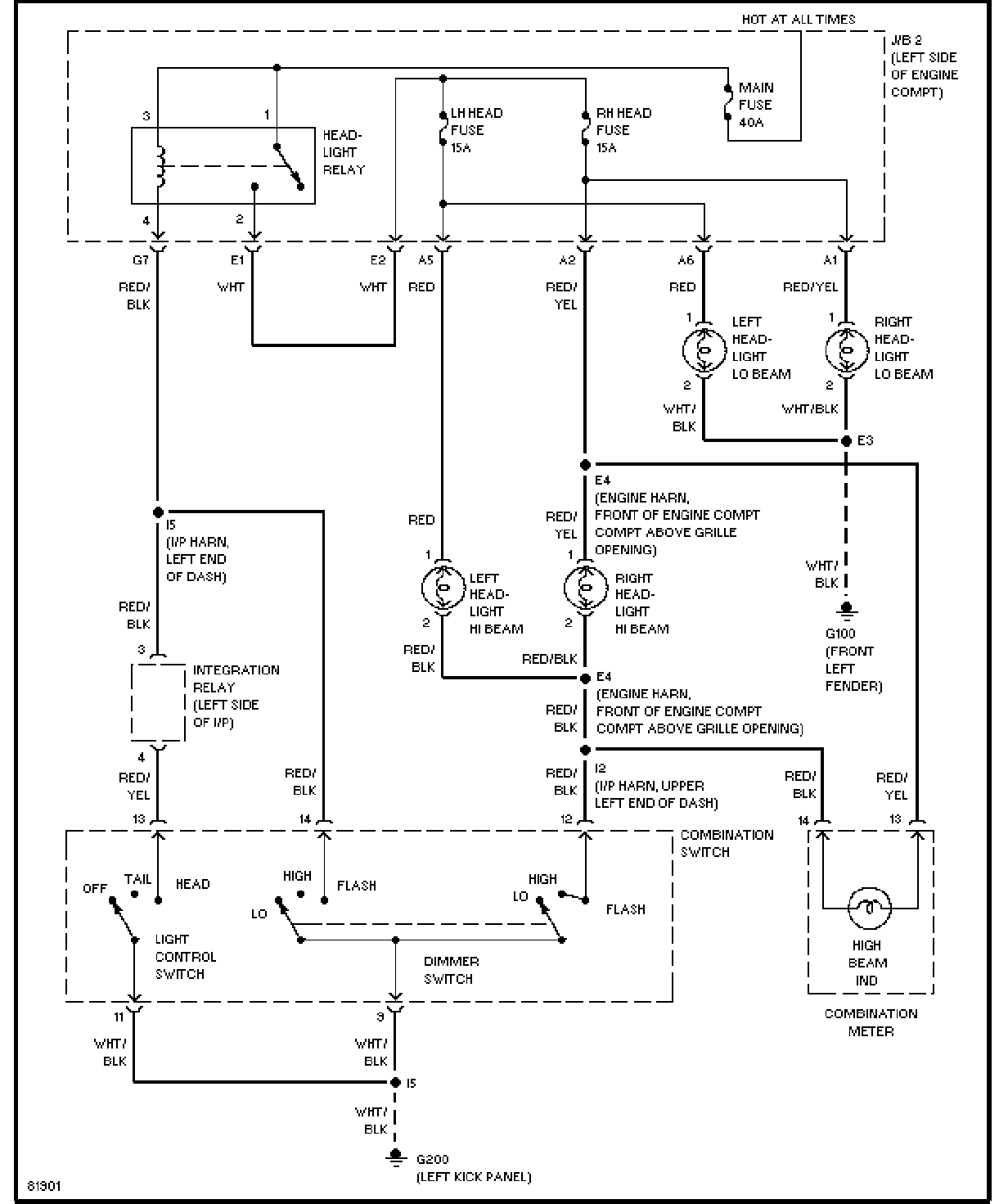

大灯电路图(无DRL) |

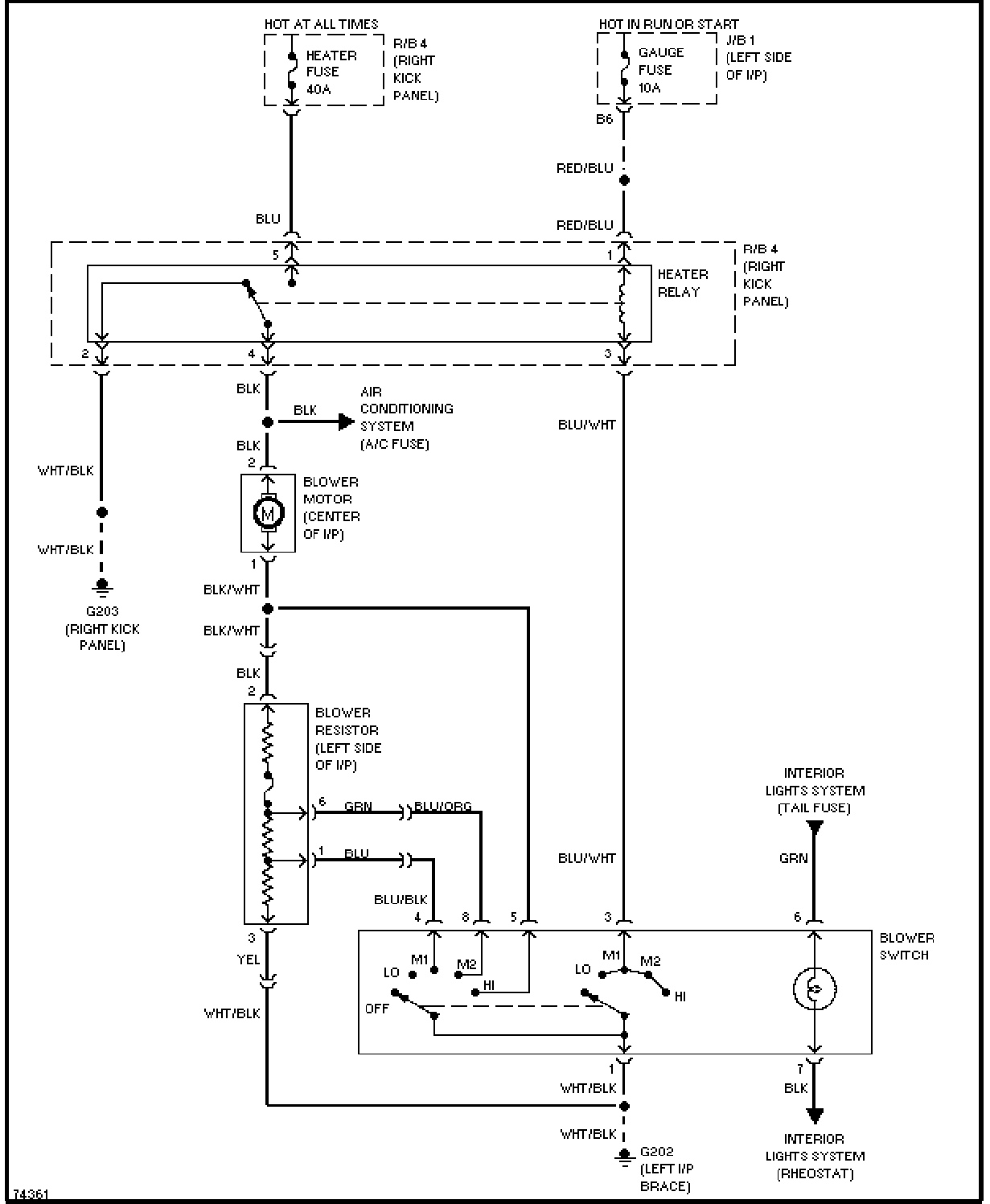

| 空调暖风电路图(手柄式控制) |

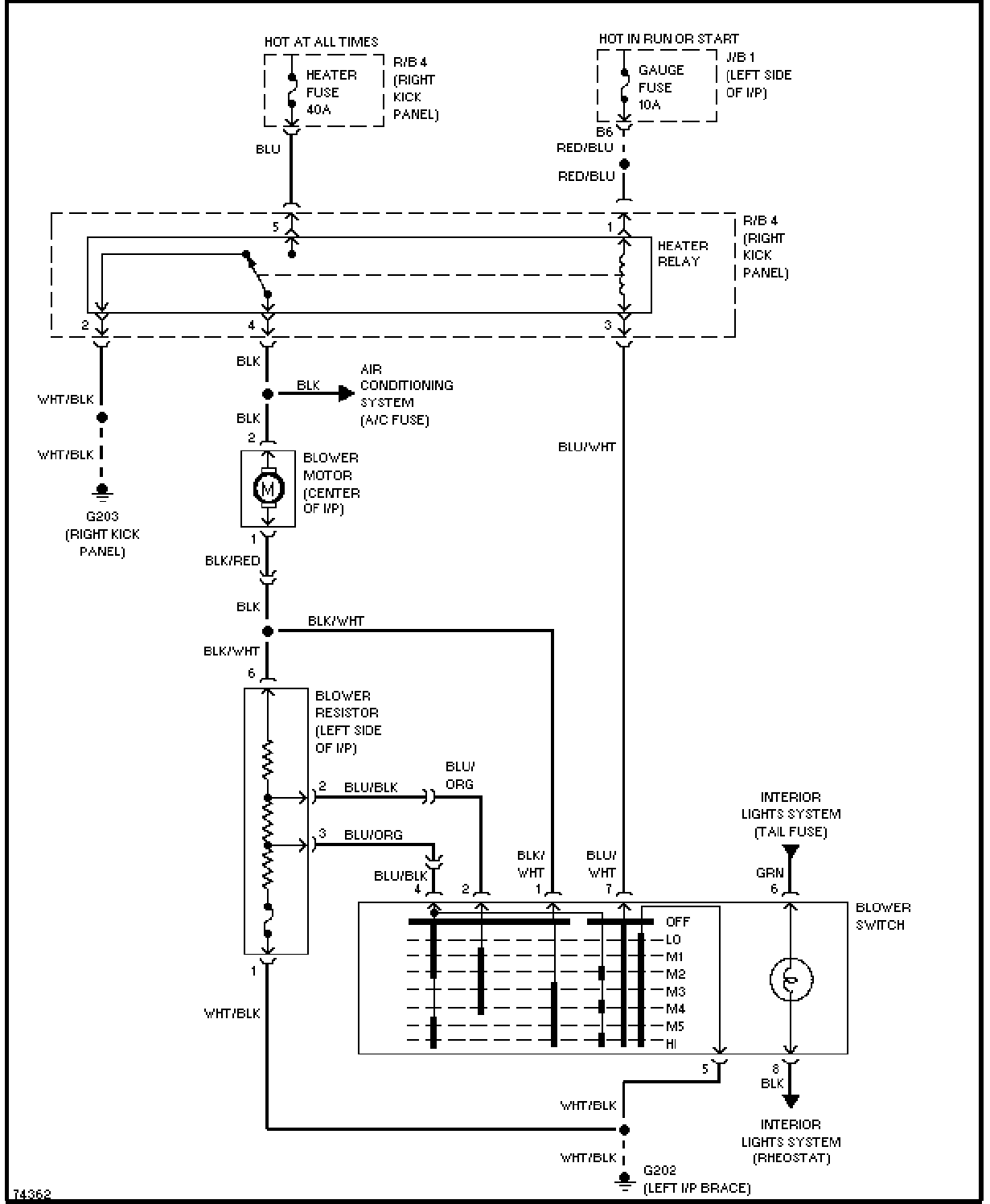

空调暖风电路图(按钮式控制) |

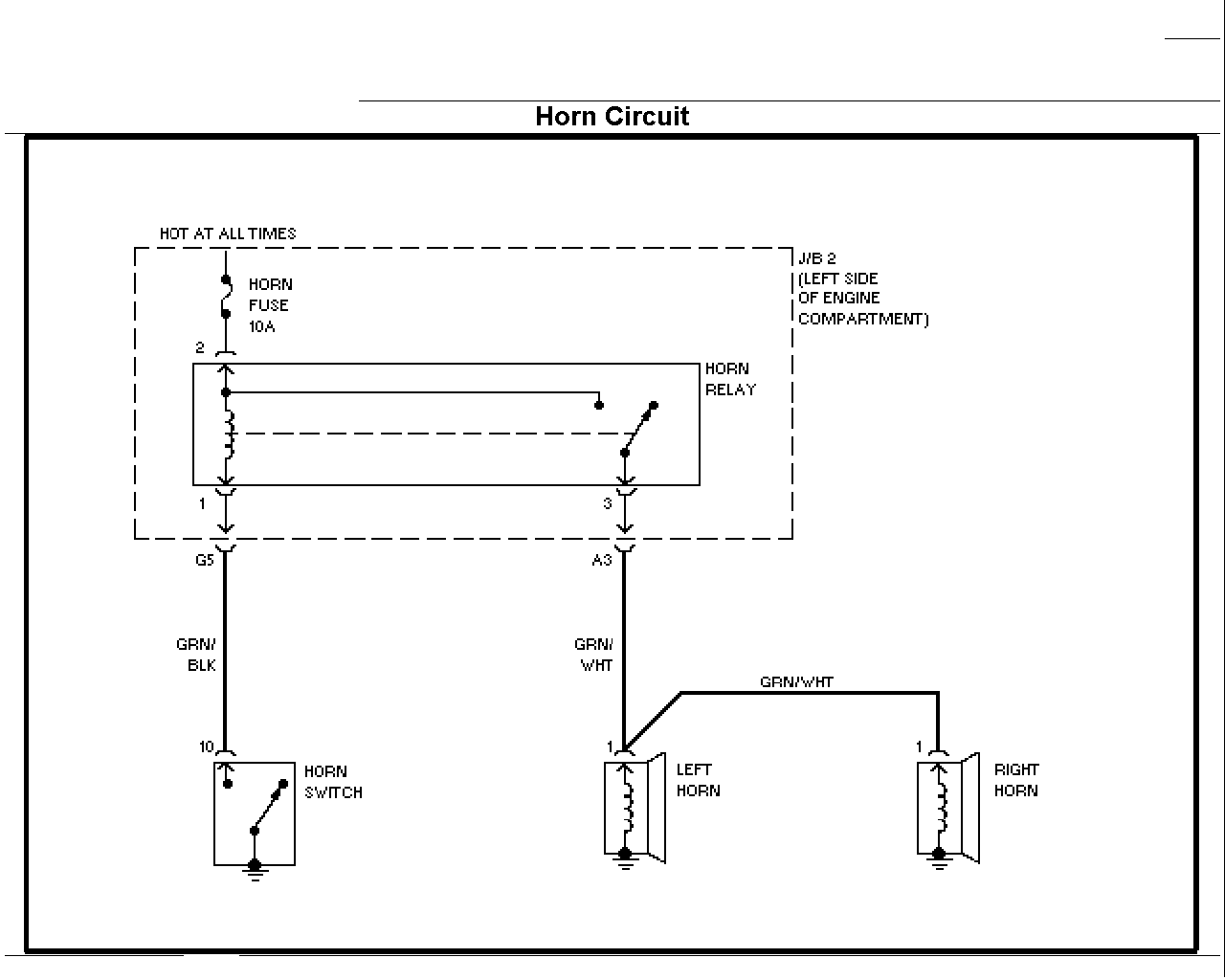

| 喇叭电路图 |

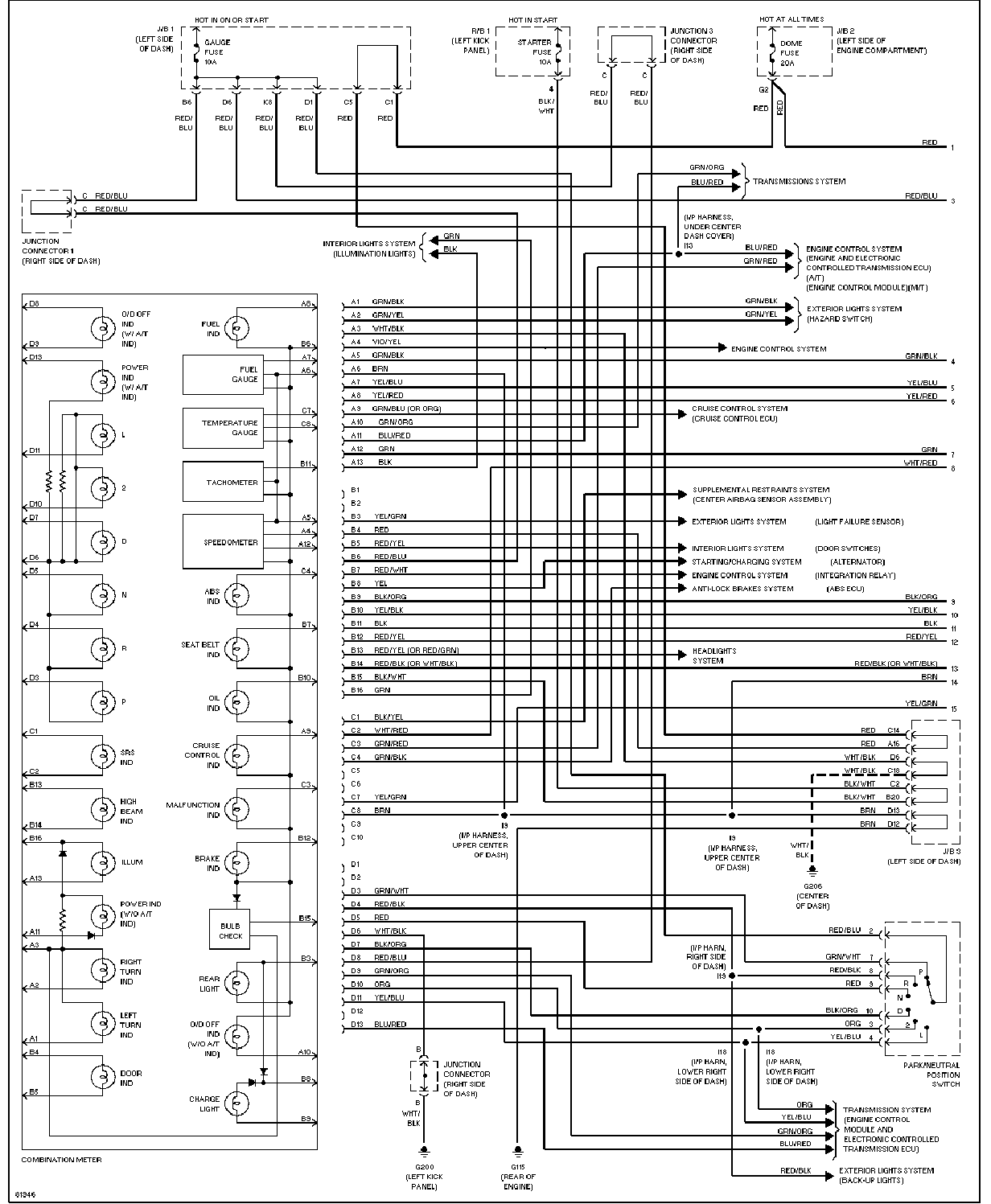

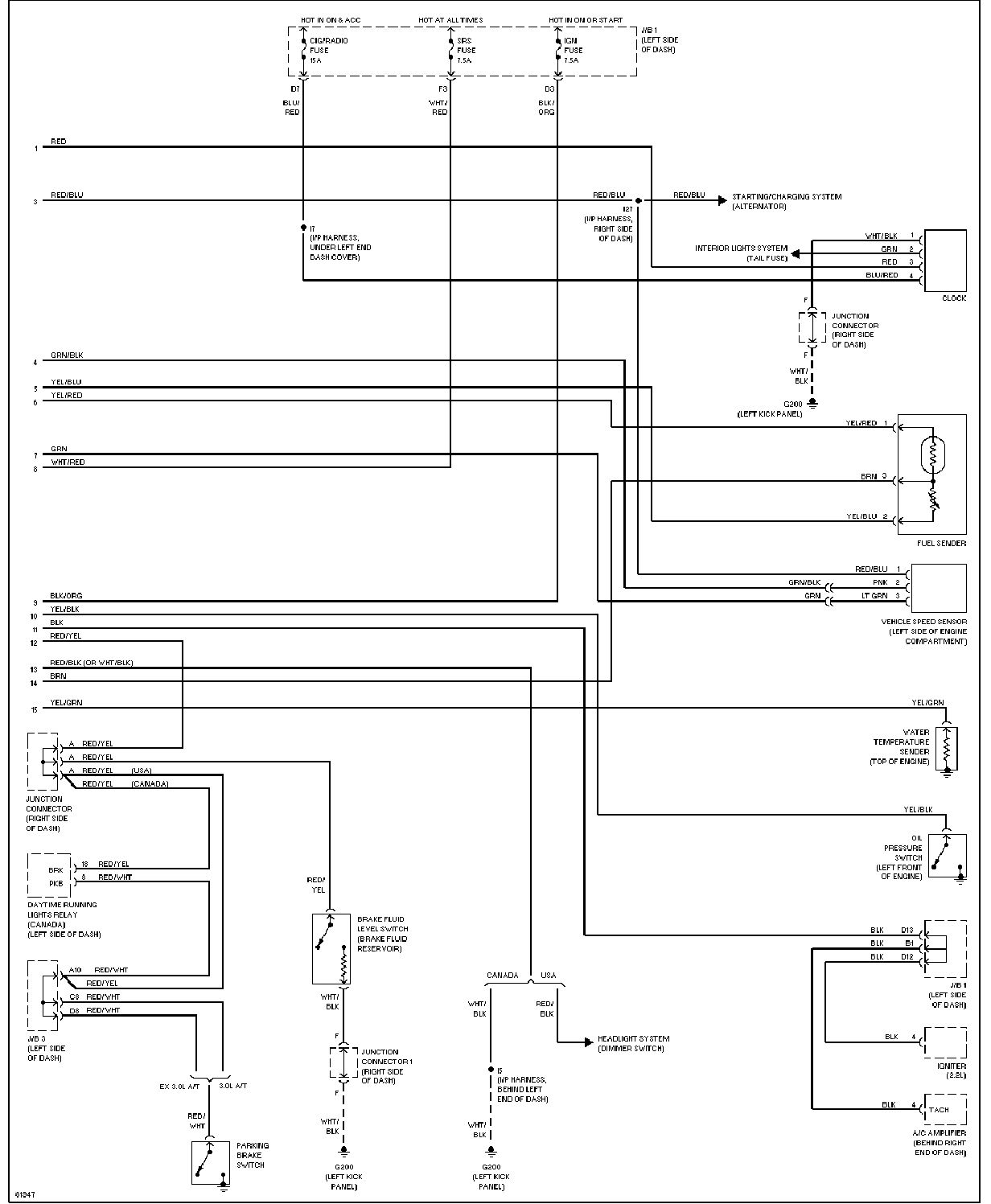

仪表板电路图 1 2 |

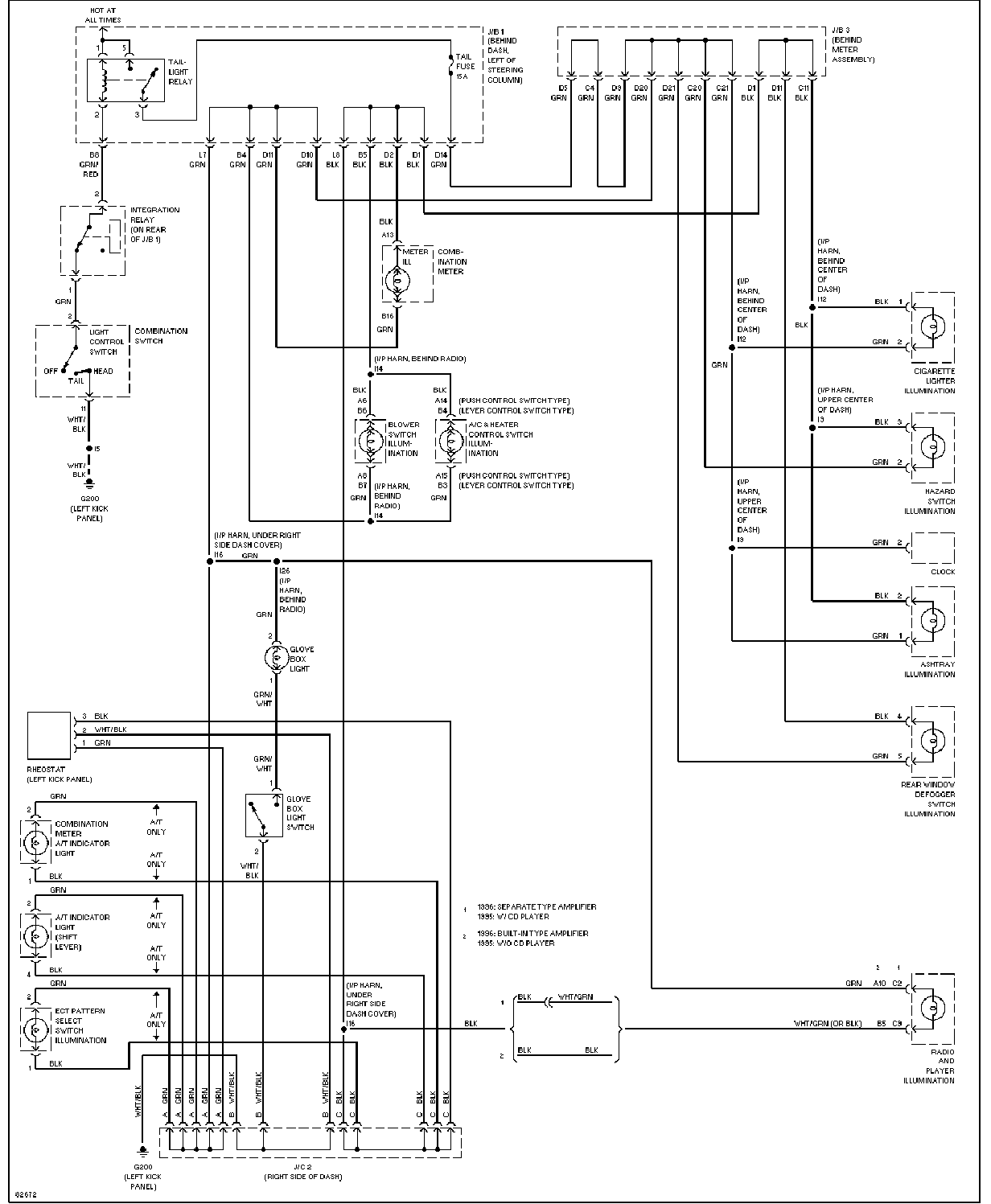

| 仪表板照明电路图 |

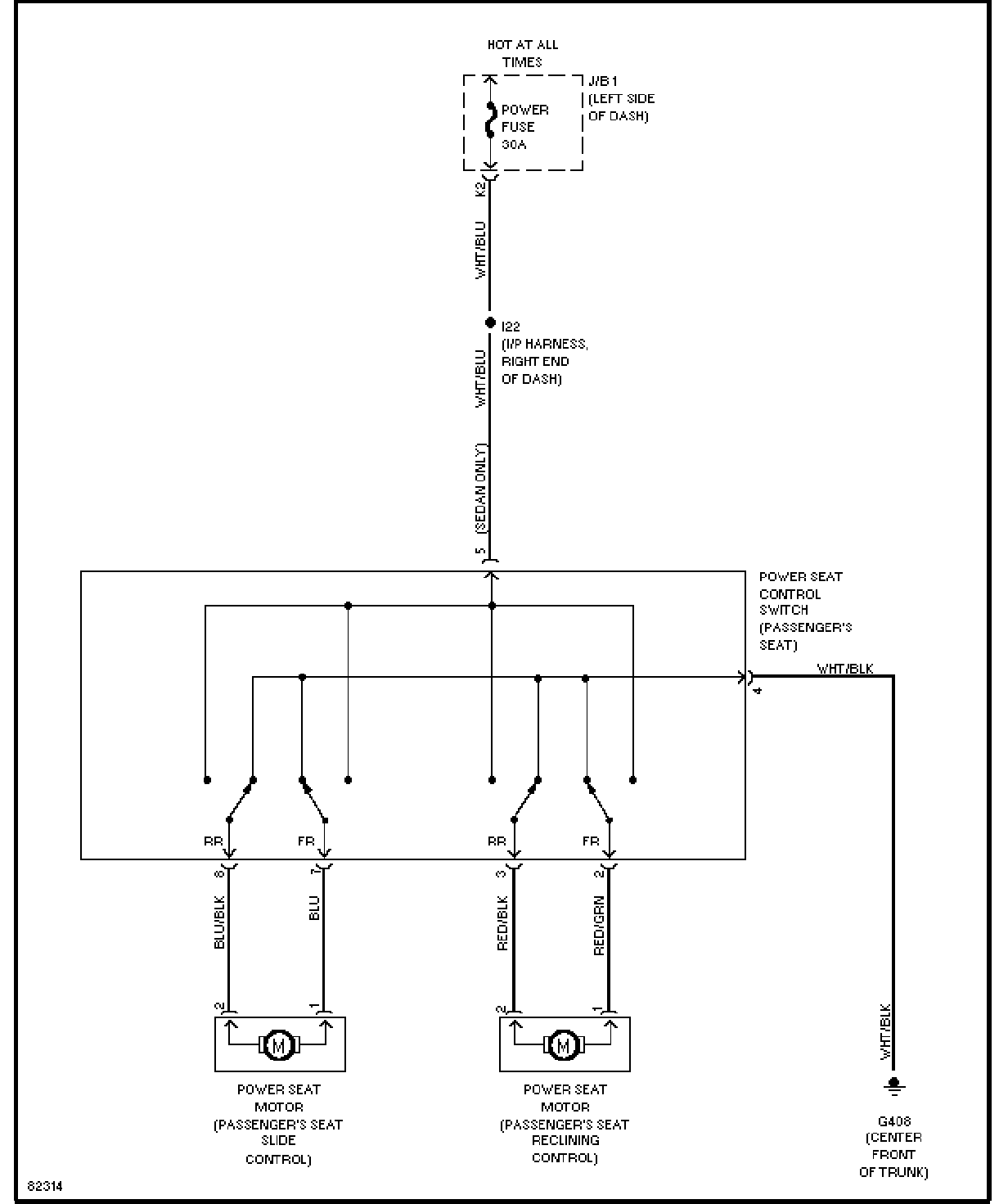

乘客电动座椅电路图 |

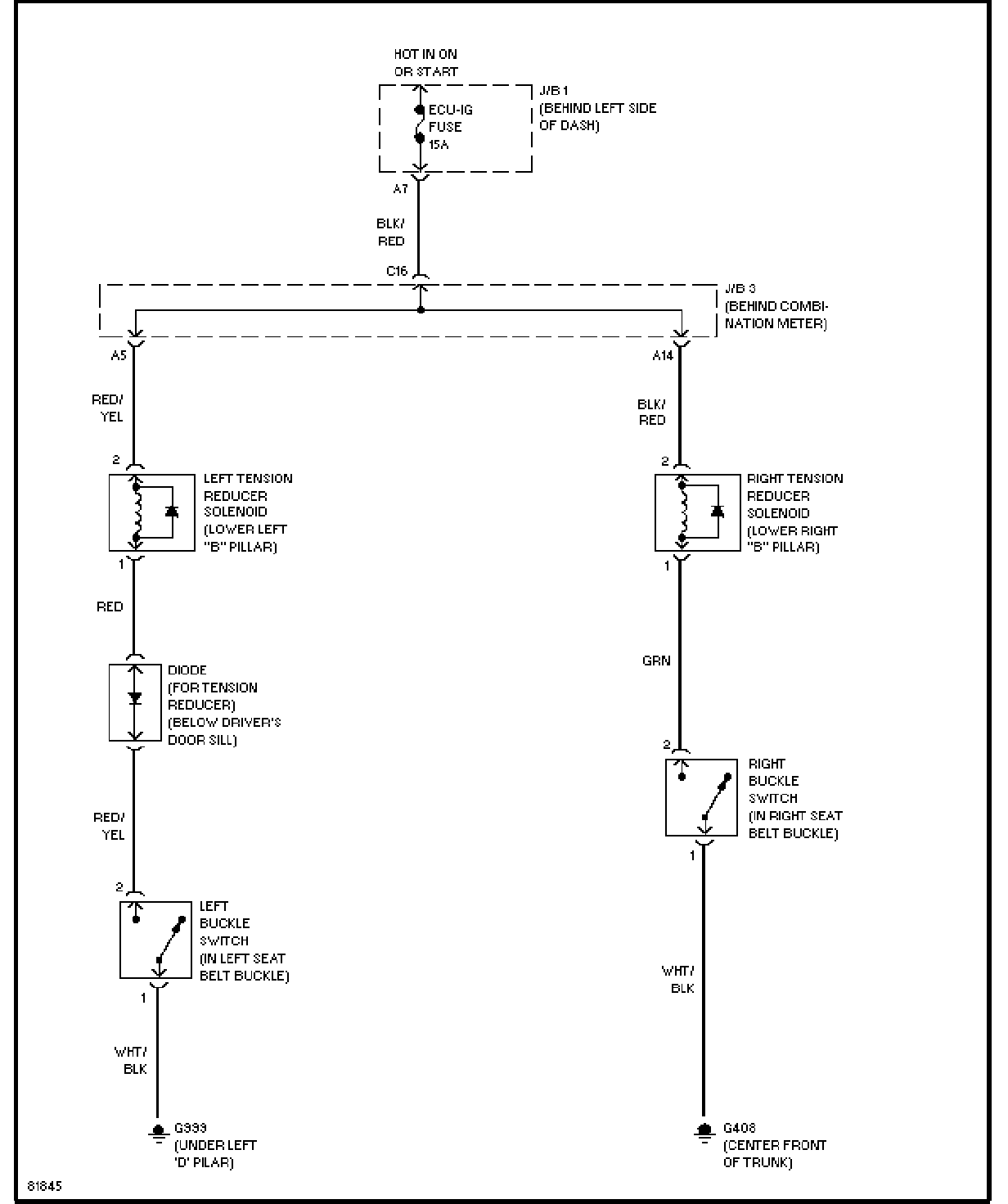

| 被动式座椅安全系统电路图 |

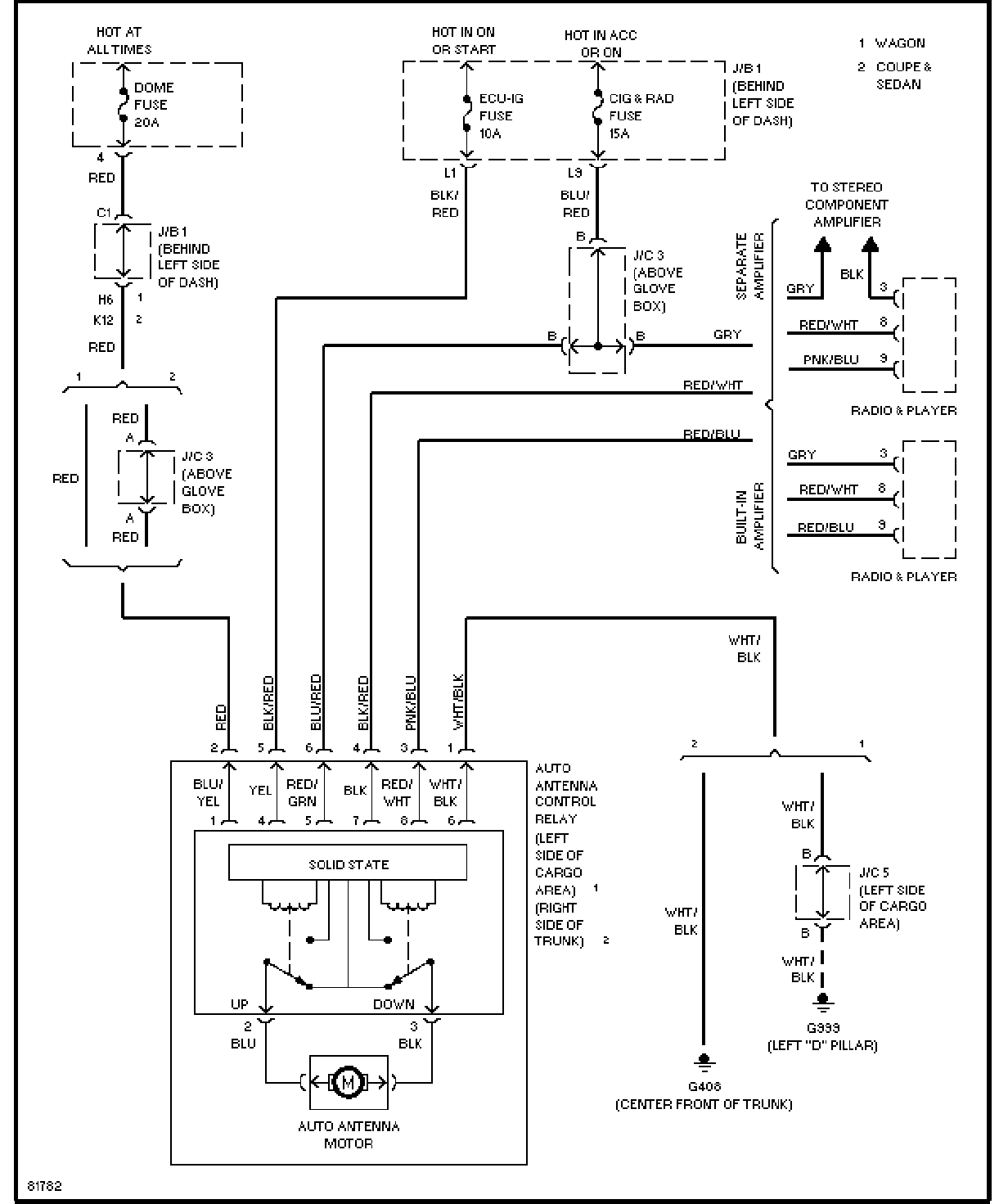

电动天线电路图 |

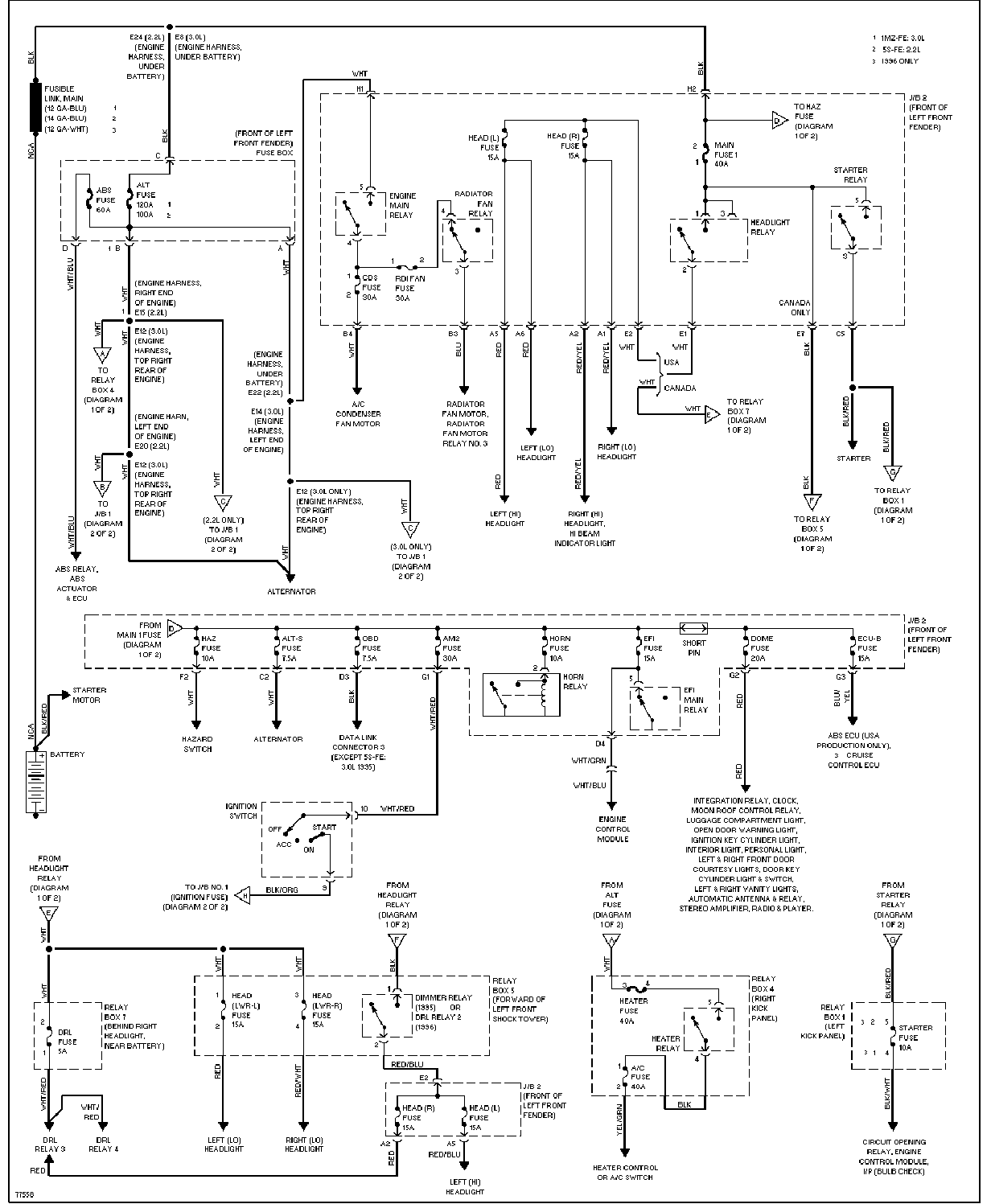

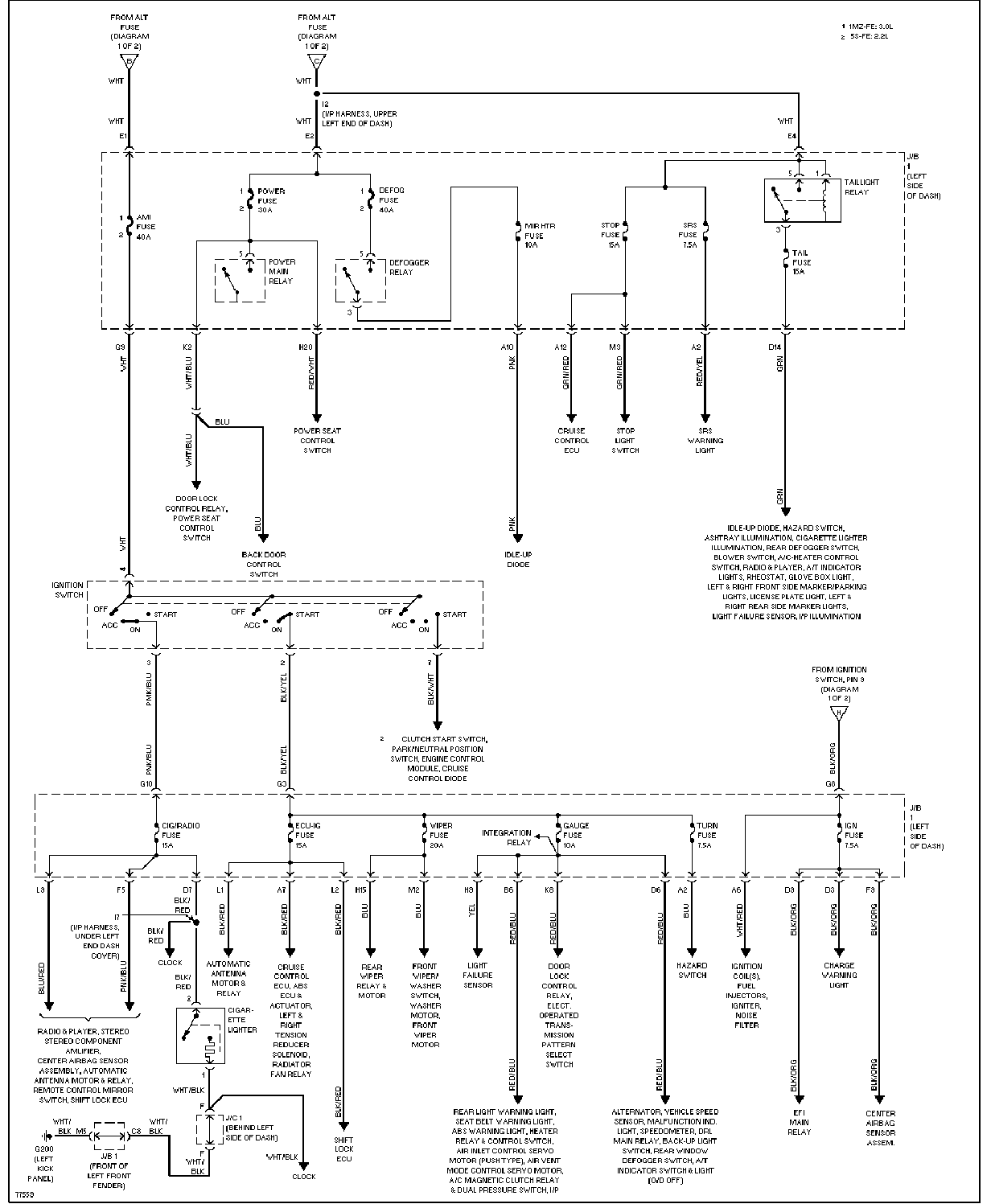

| 电源电路图 1 2 |

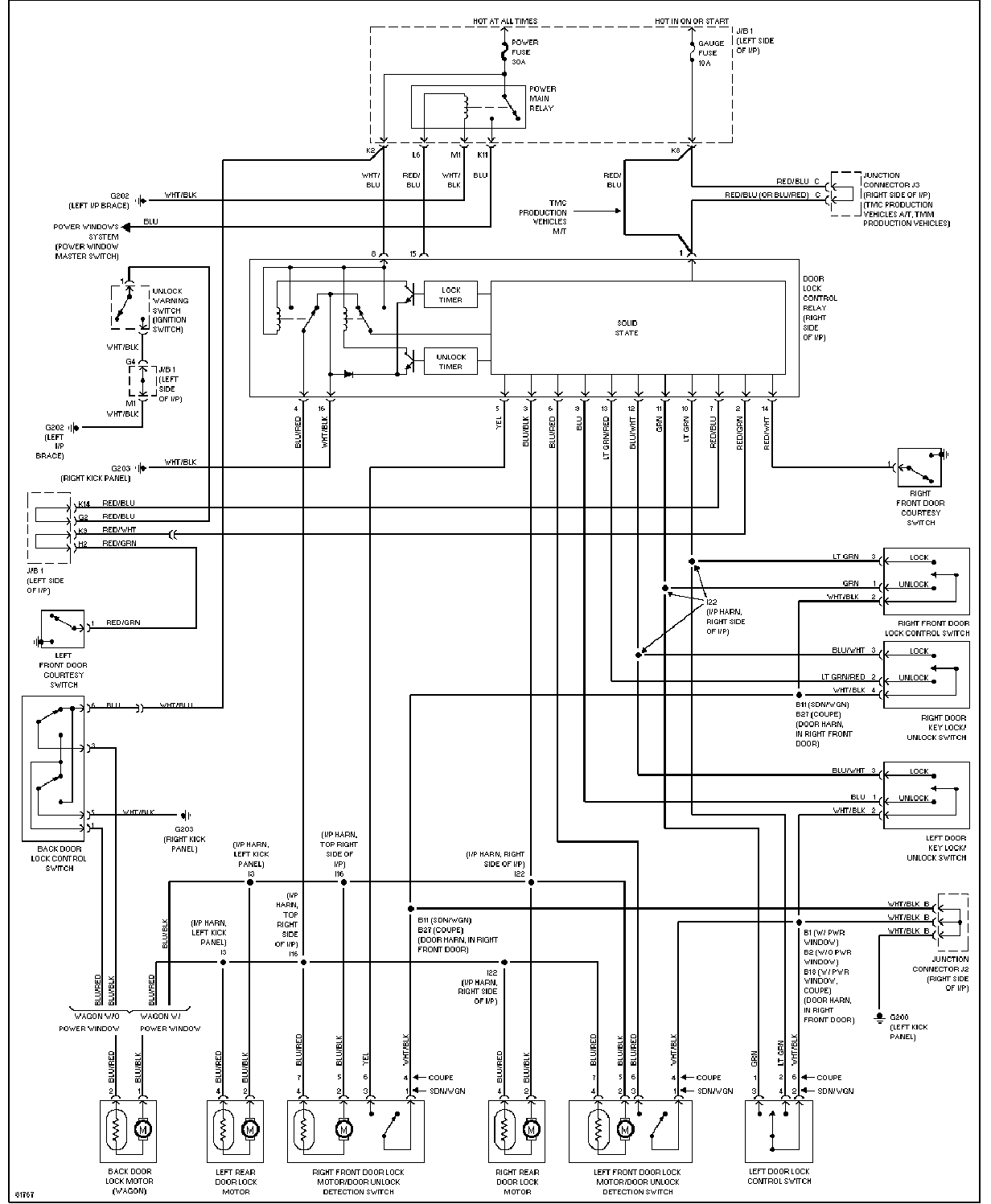

电动门锁电路图 |

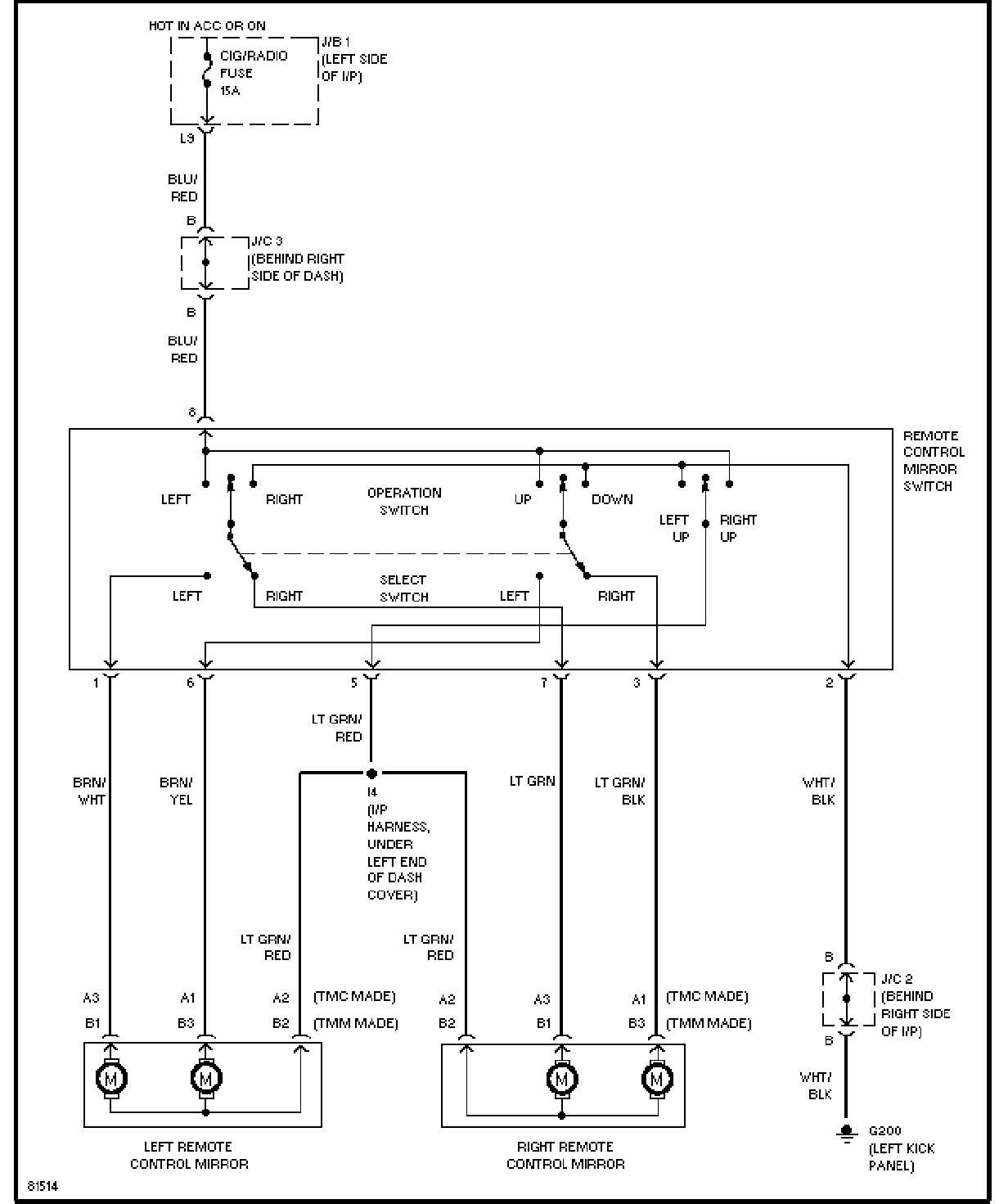

| 电动后视镜电路图 |

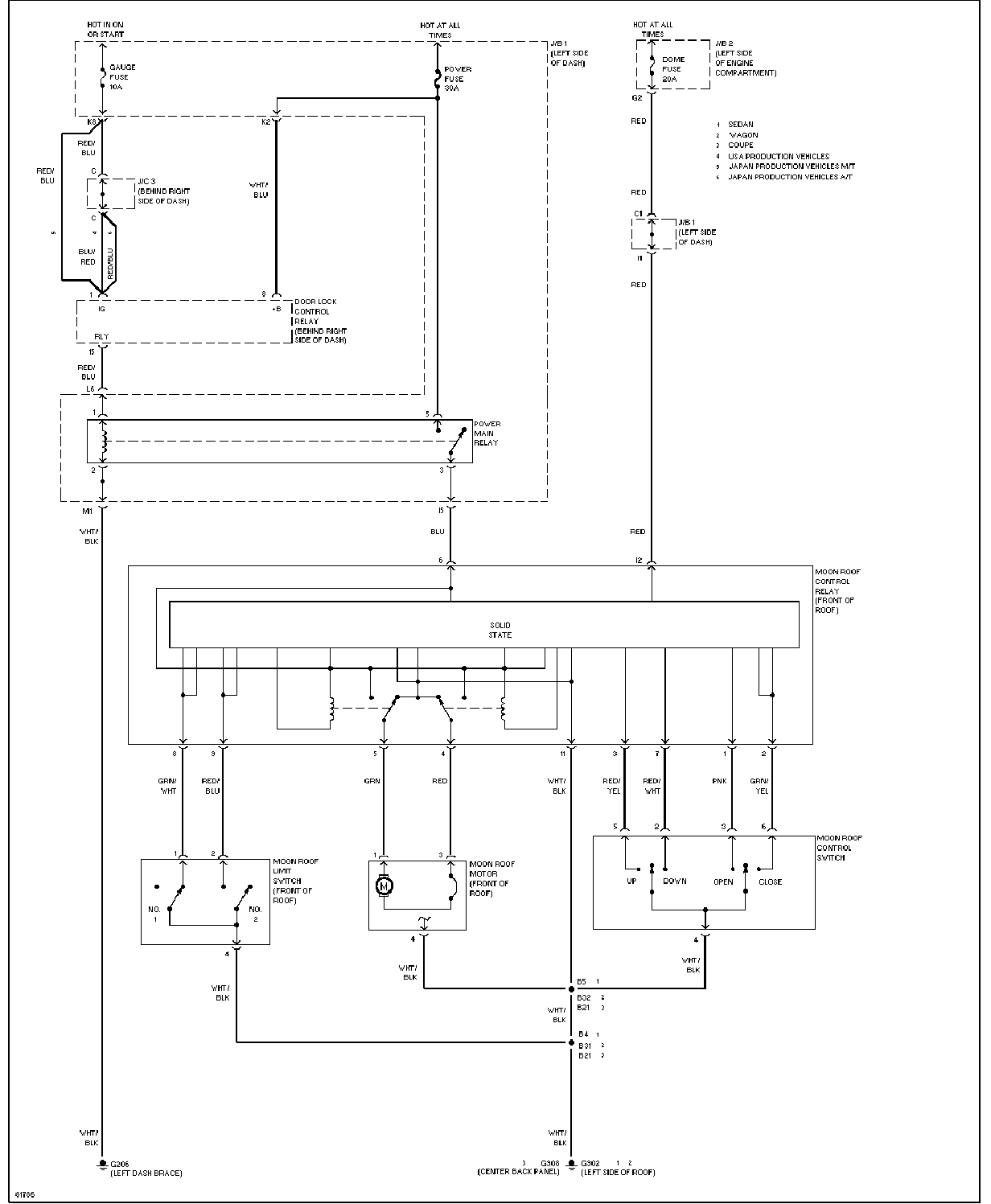

电动顶蓬电路图 |

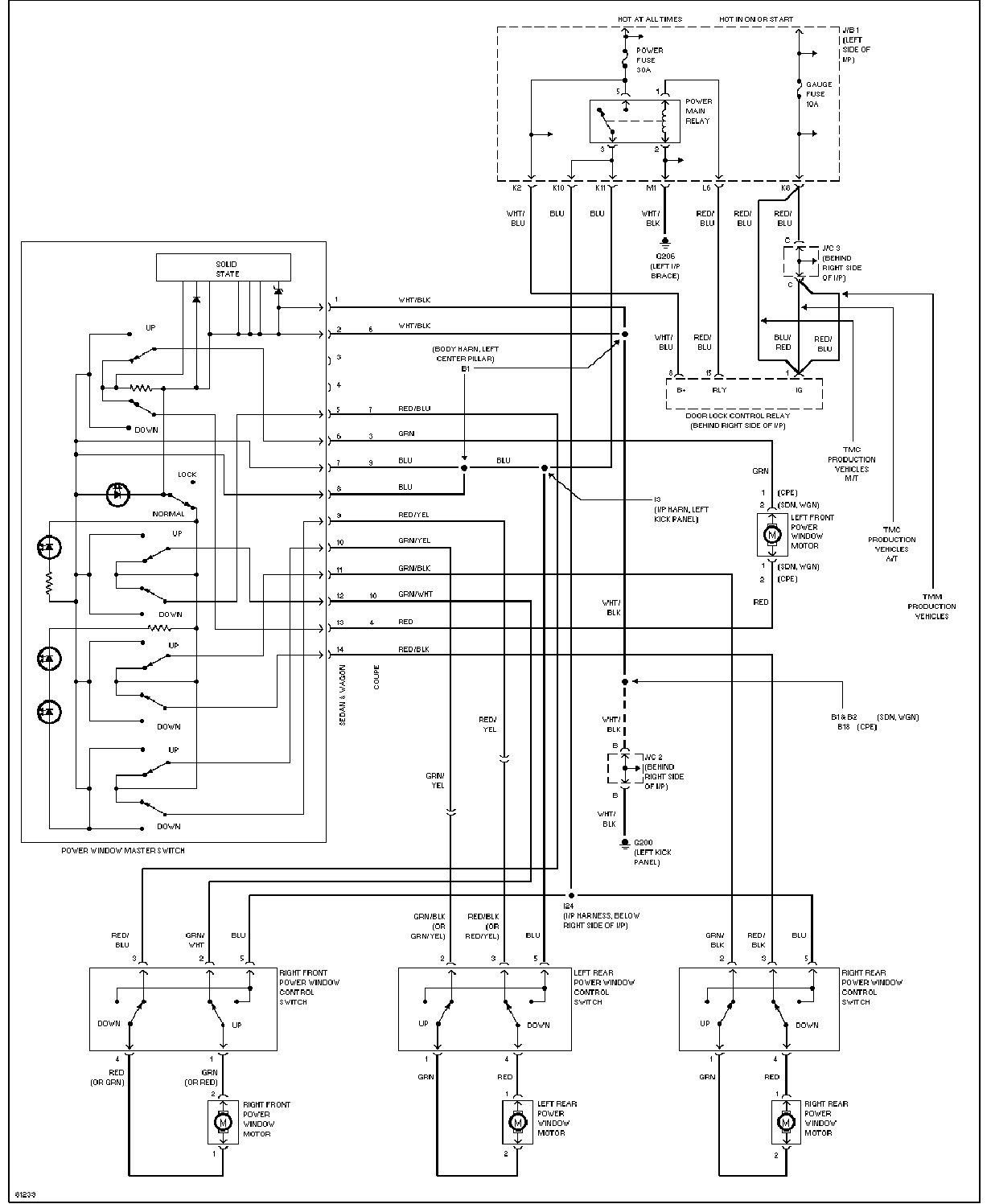

| 电动车窗电路图 |

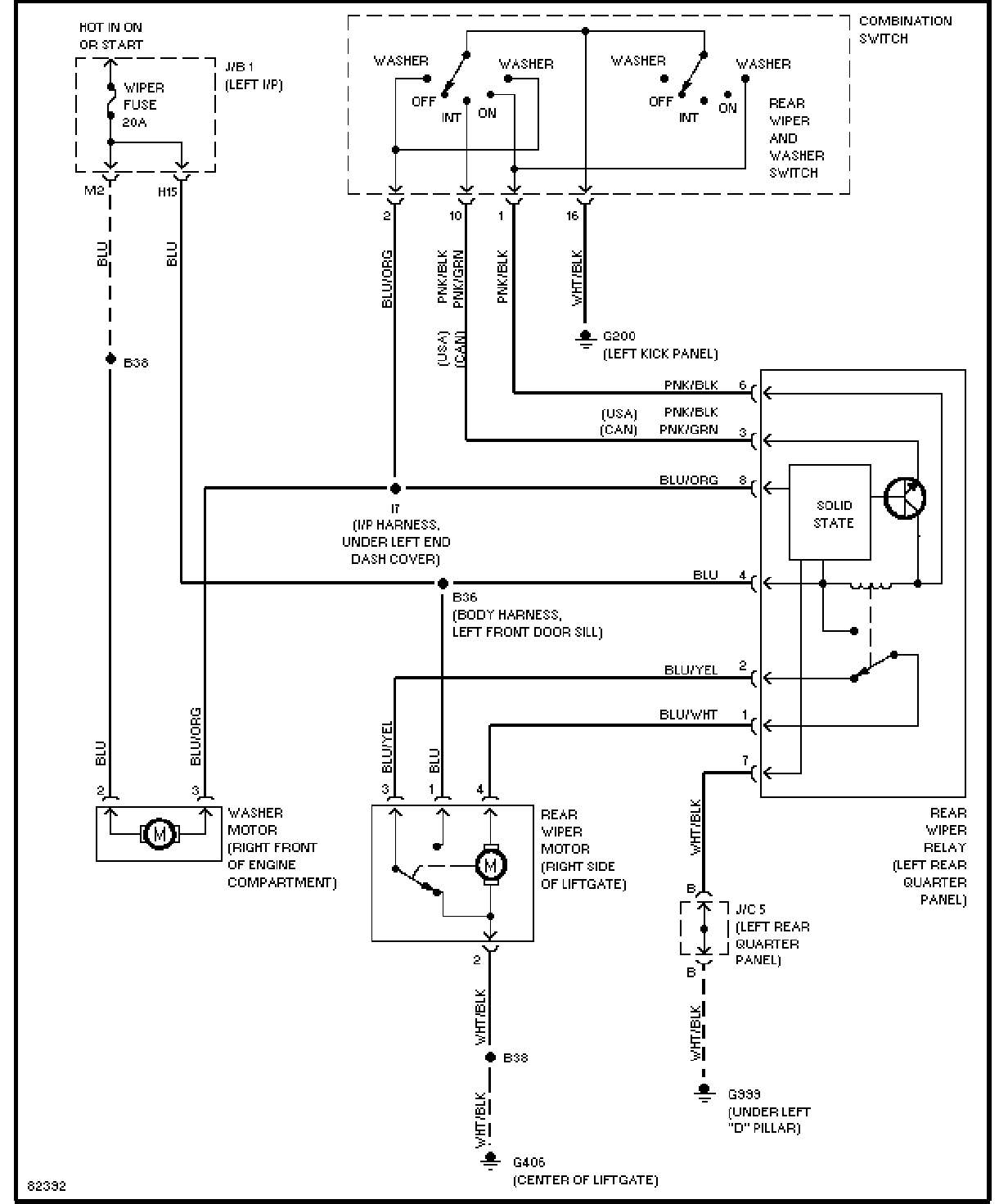

后雨刮清洗器电路图 |

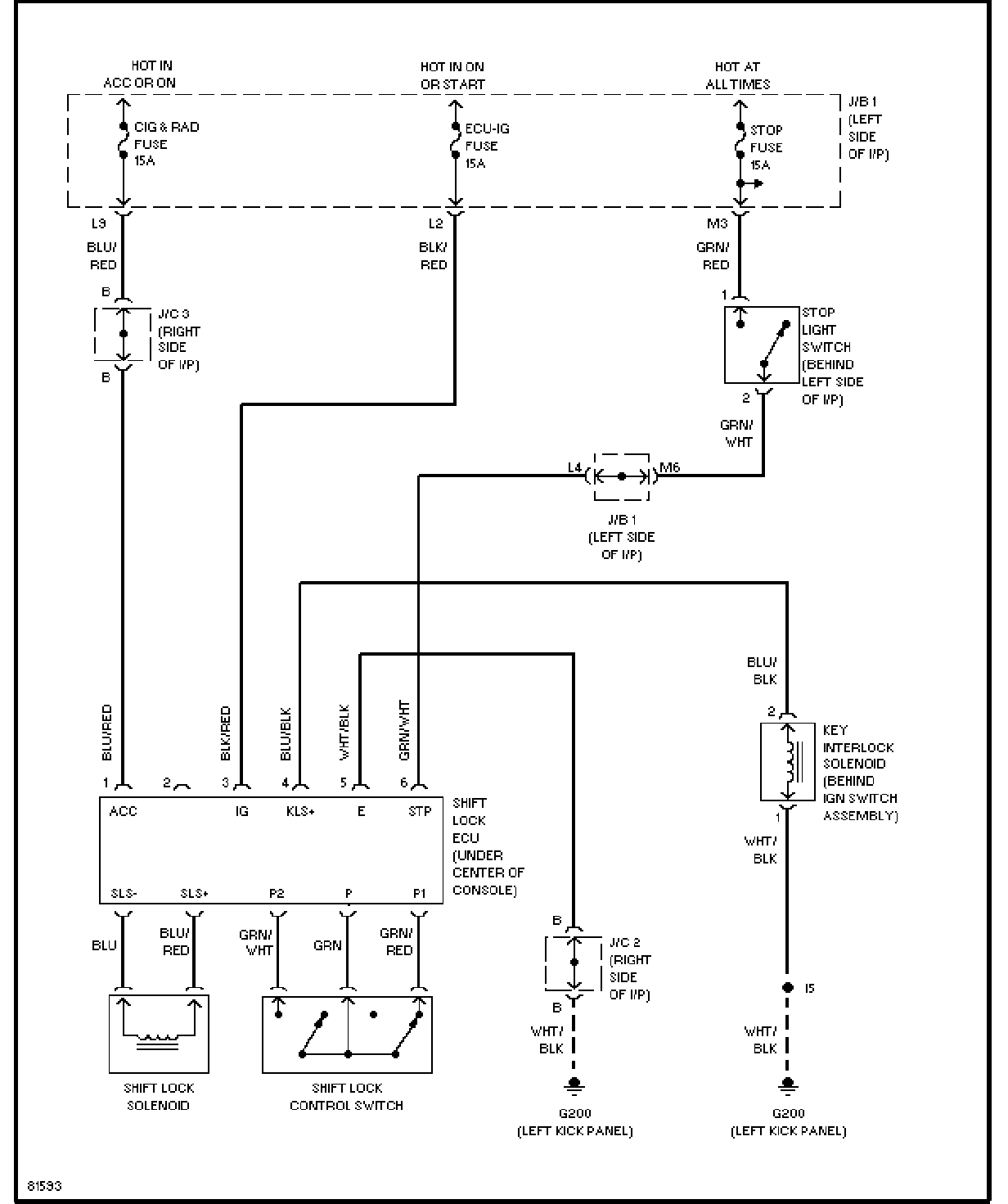

| 换挡联锁电路图 |

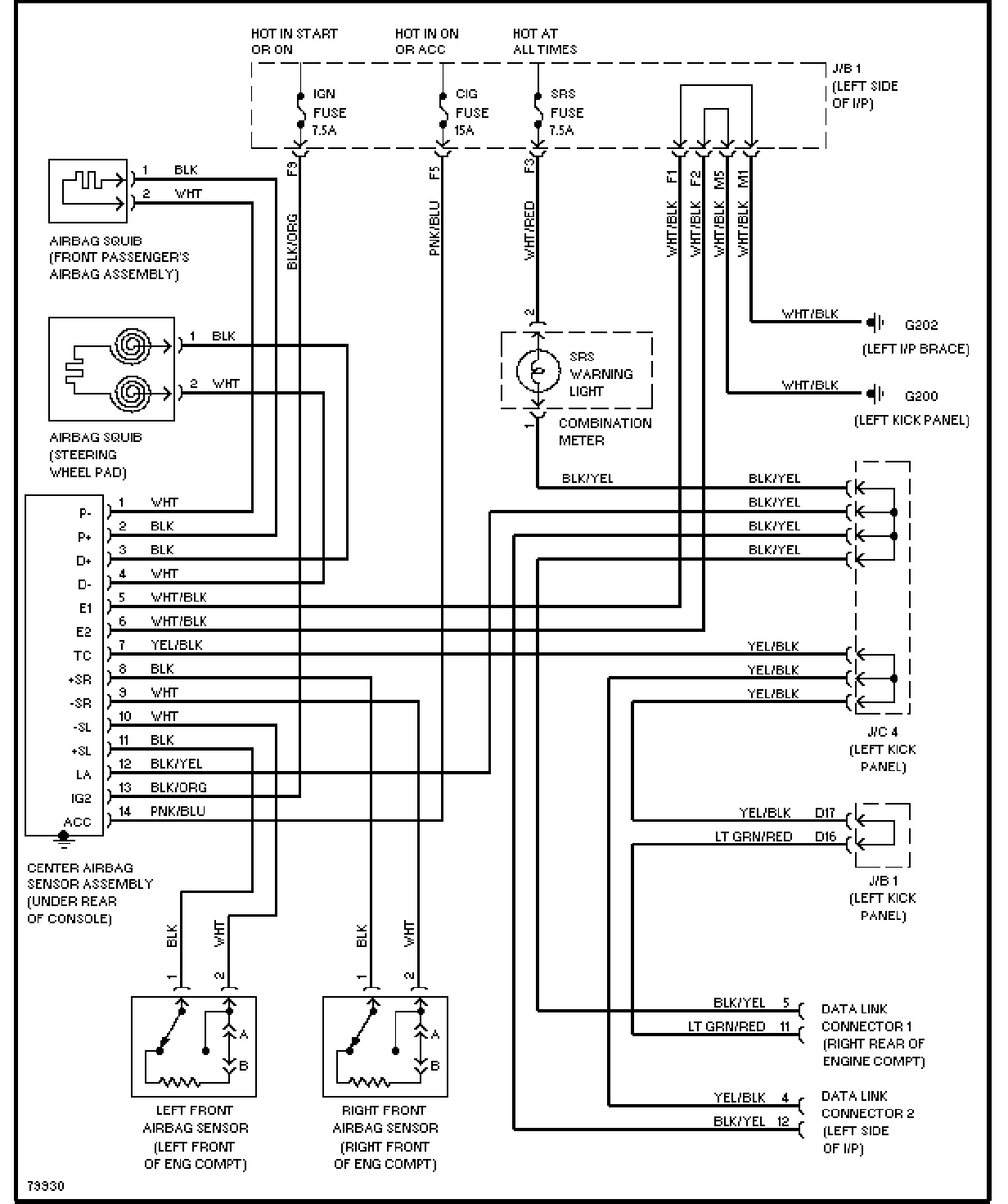

安全气囊电路图 |

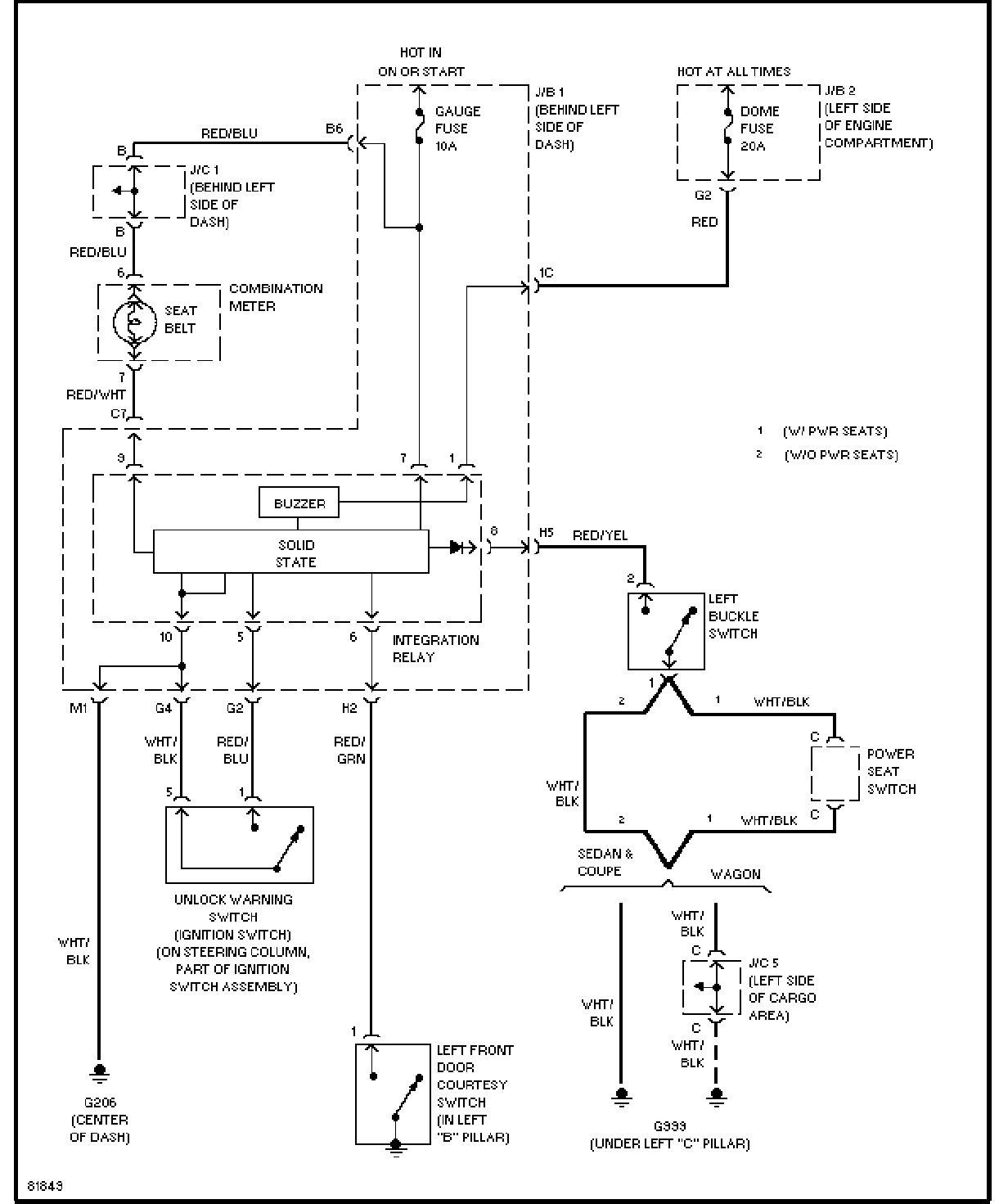

| 报警系统电路图 |
|
