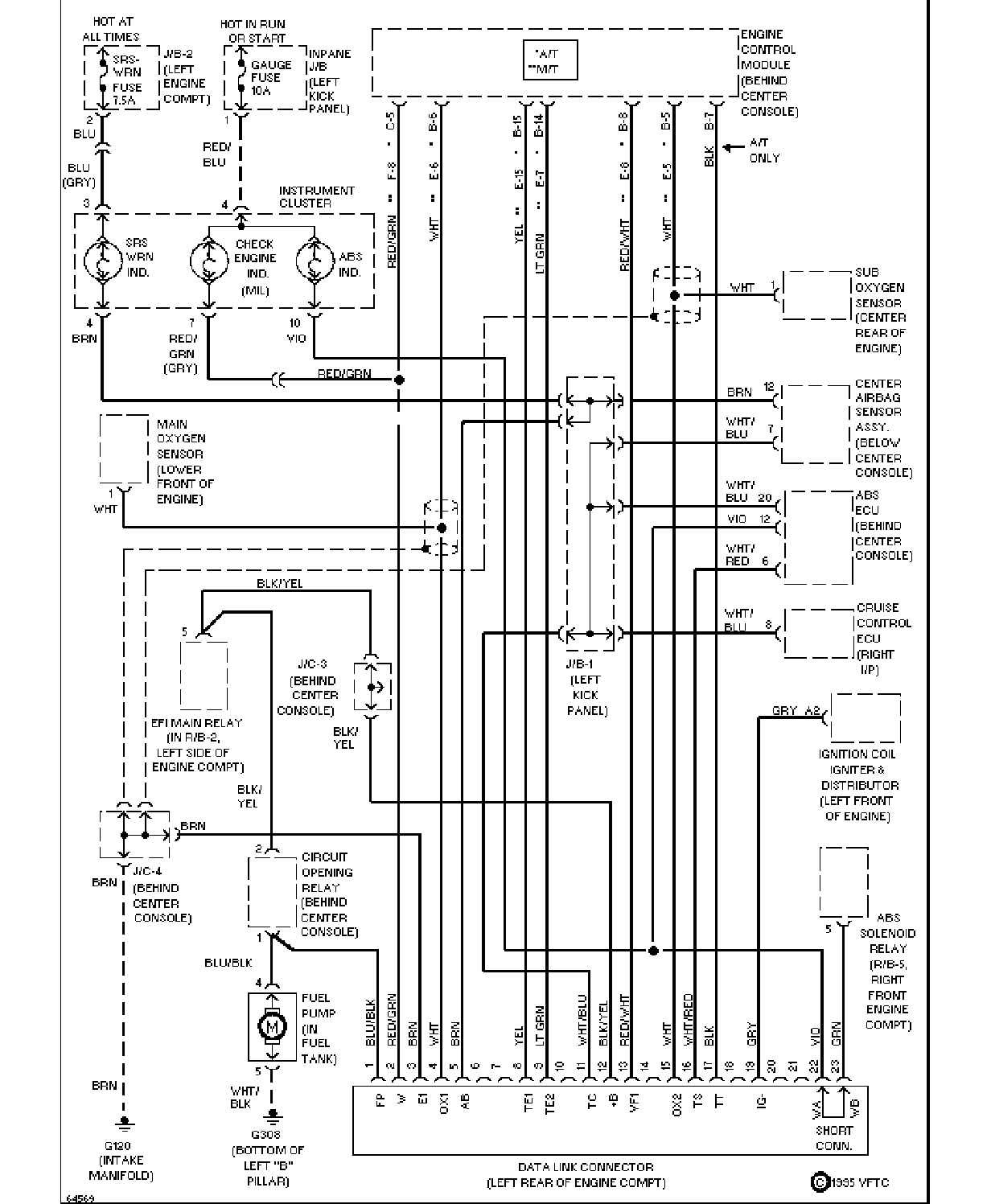

 数据接口电路图（1.8L) |

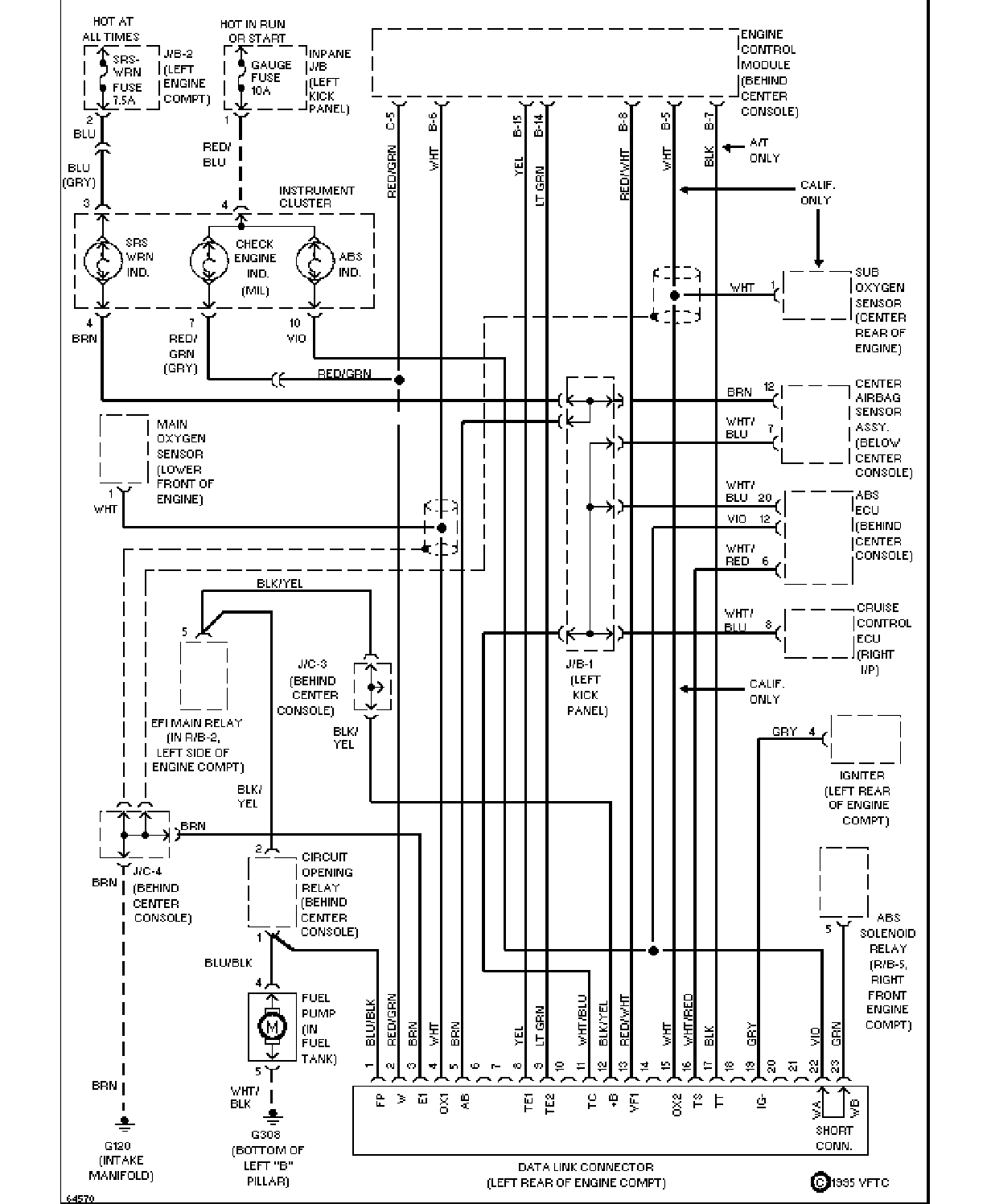

 数据接口电路图(2.2L) |

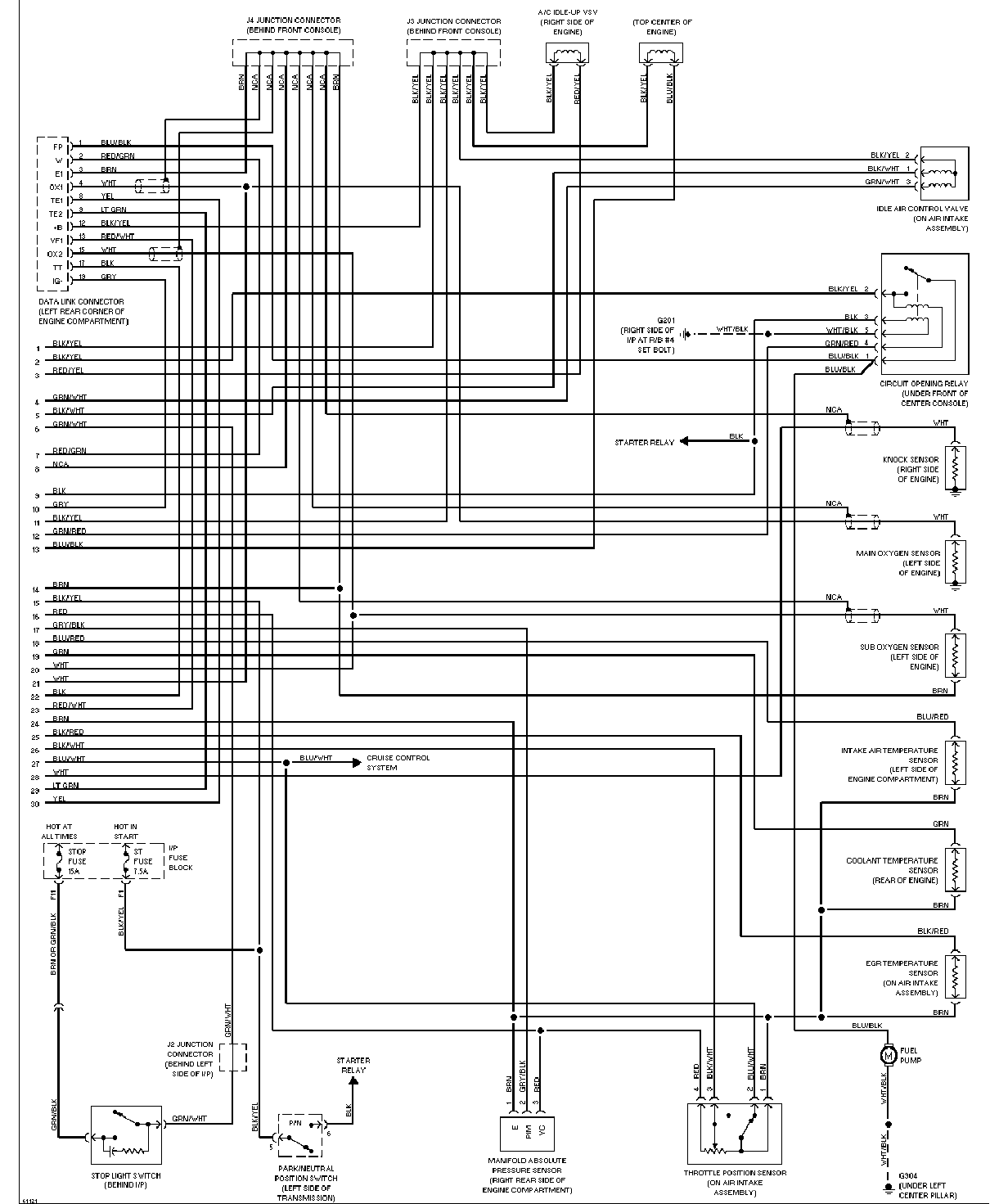

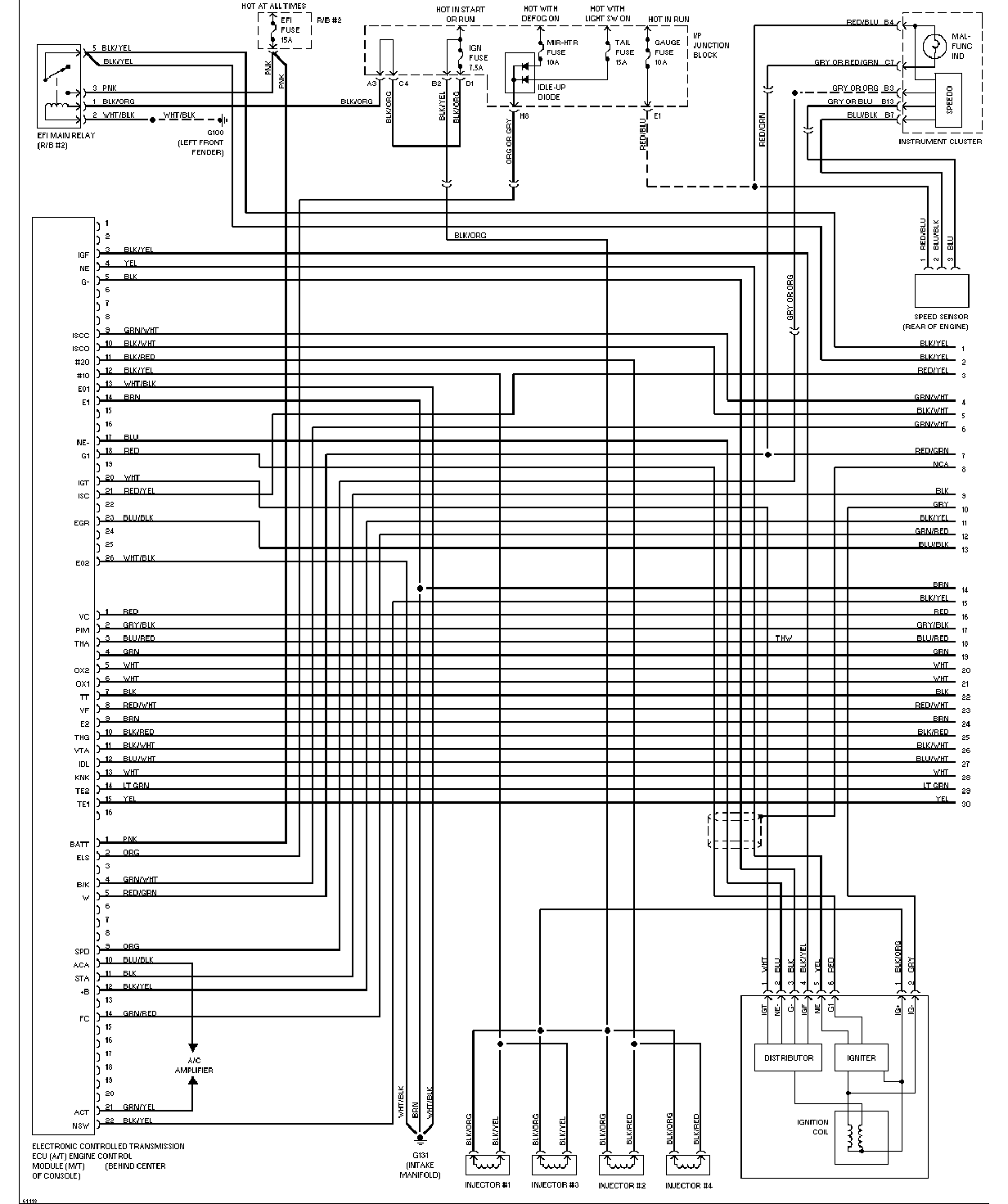

| 发动机性能电路图(1.8L,AT)
1 2 |

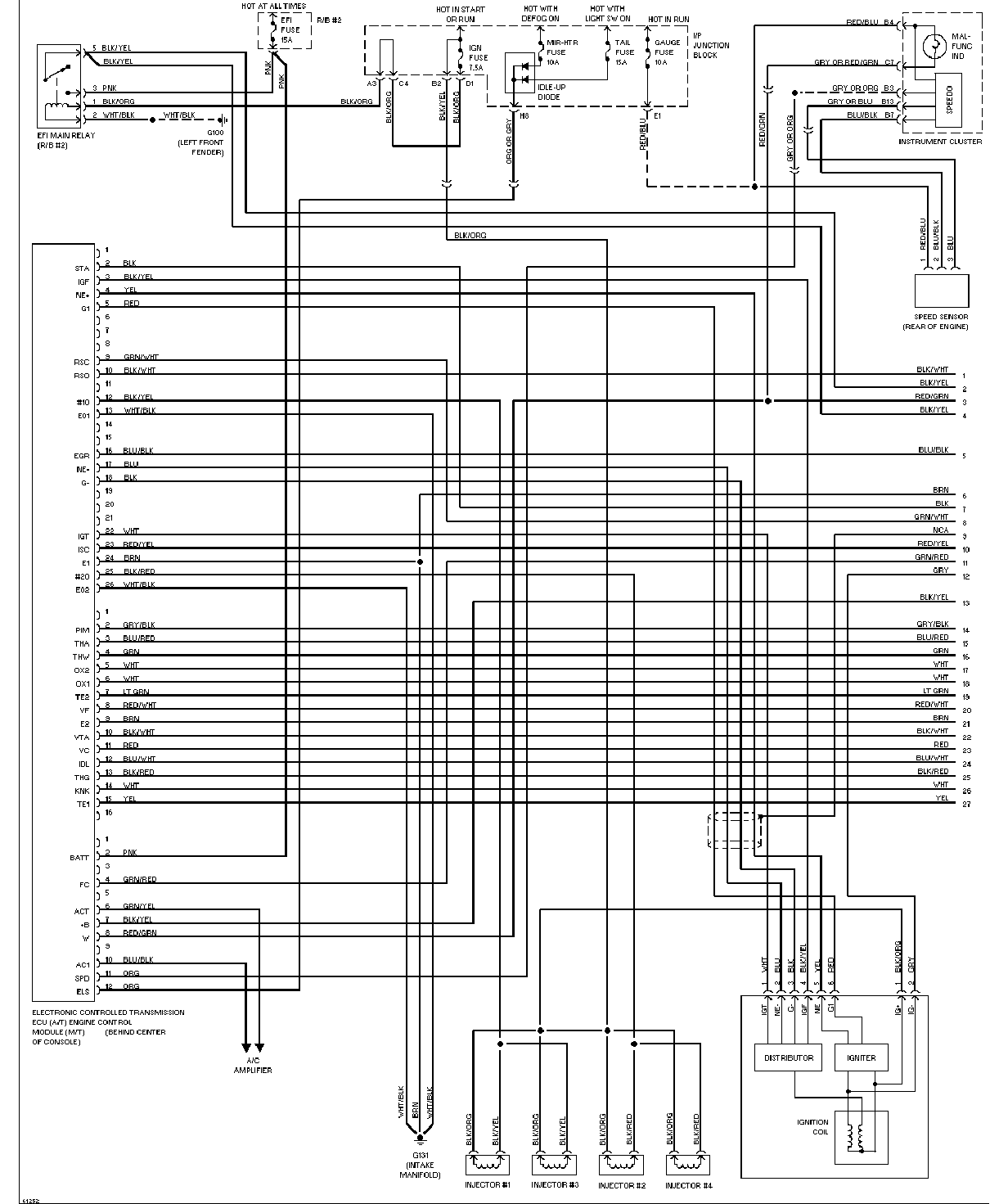

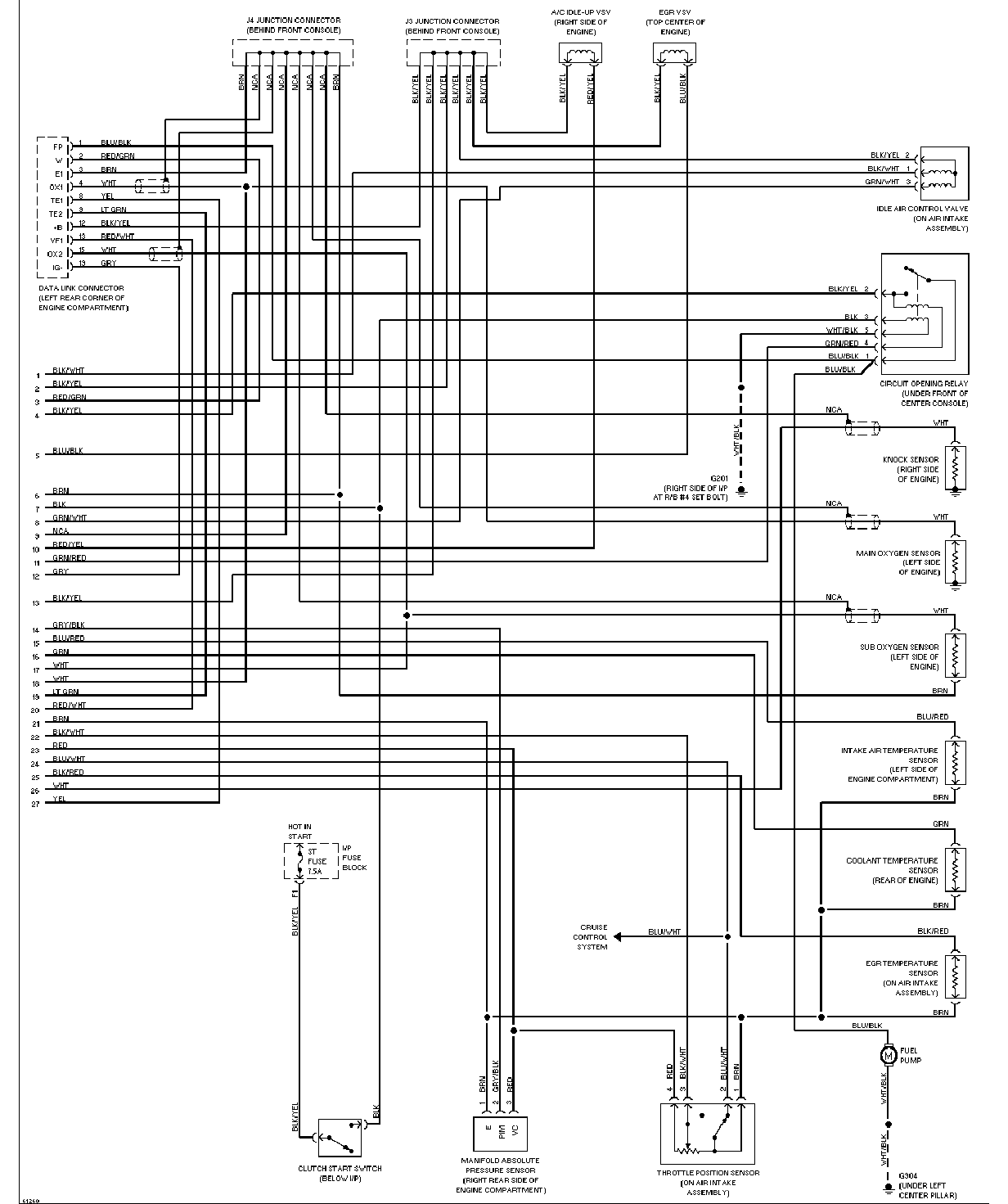

发动机性能电路图(1.8L,MT)
1 2 |

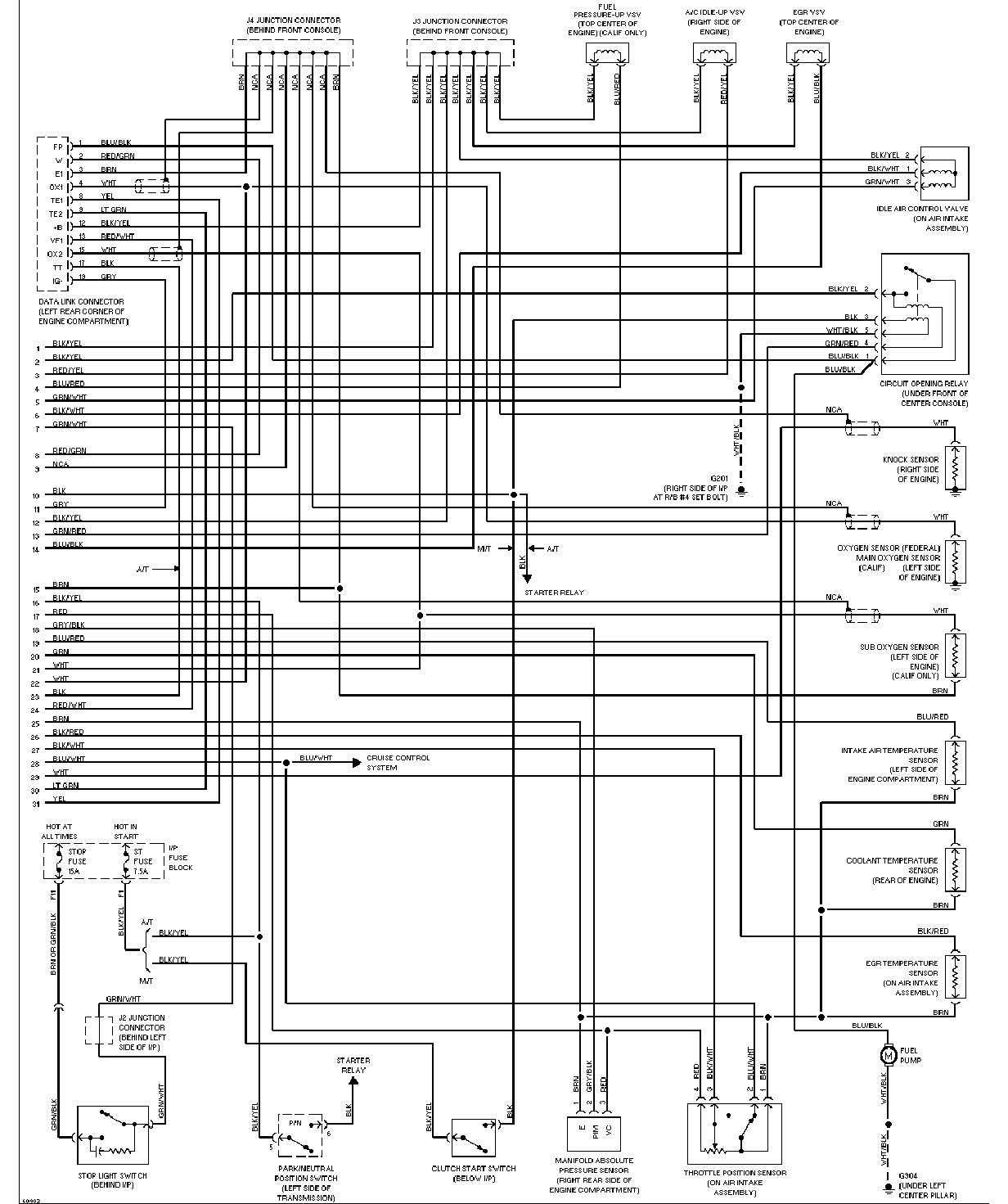

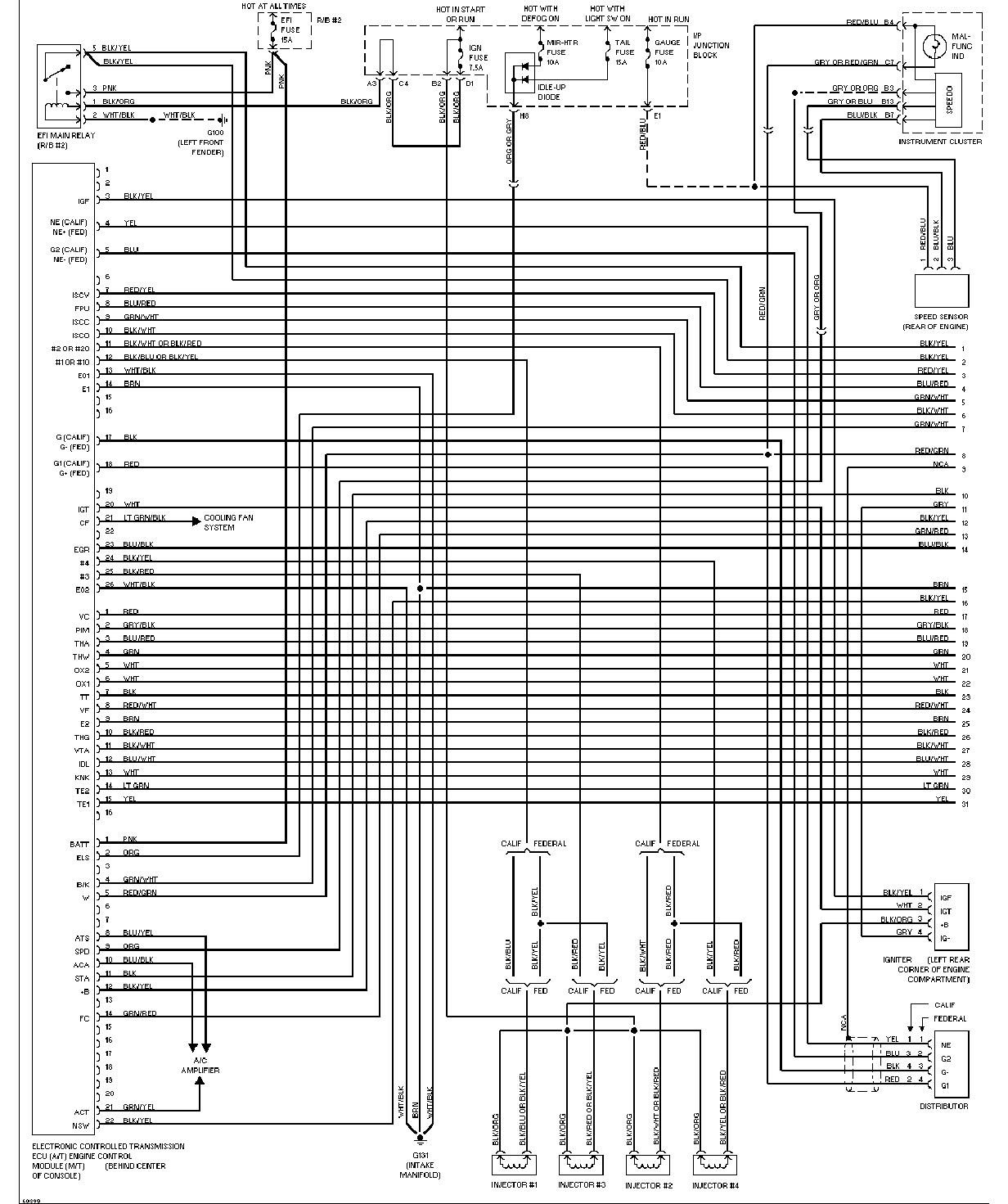

| 发动机性能电路图(2.2L)
1 2 |

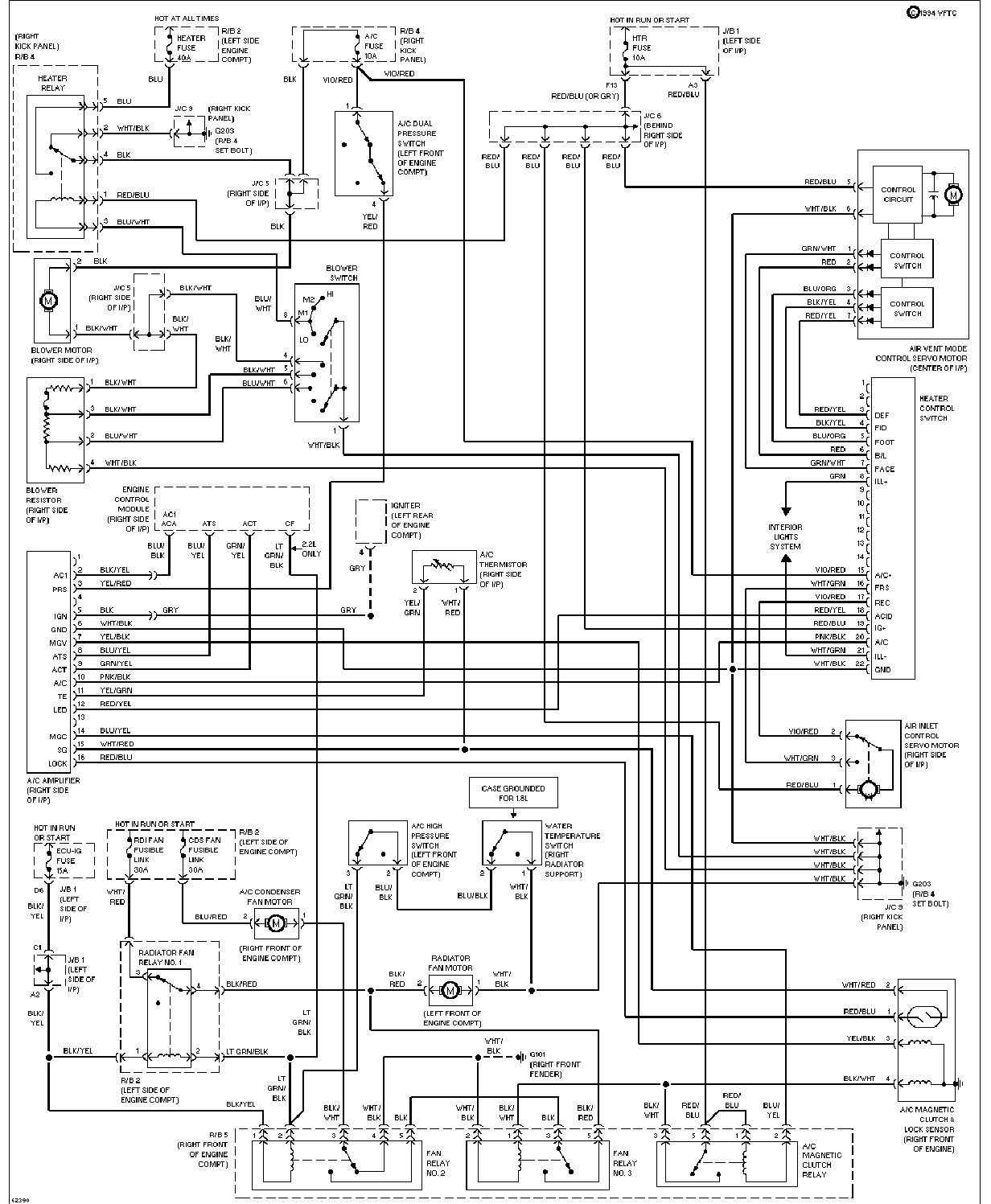

空调电路图 |

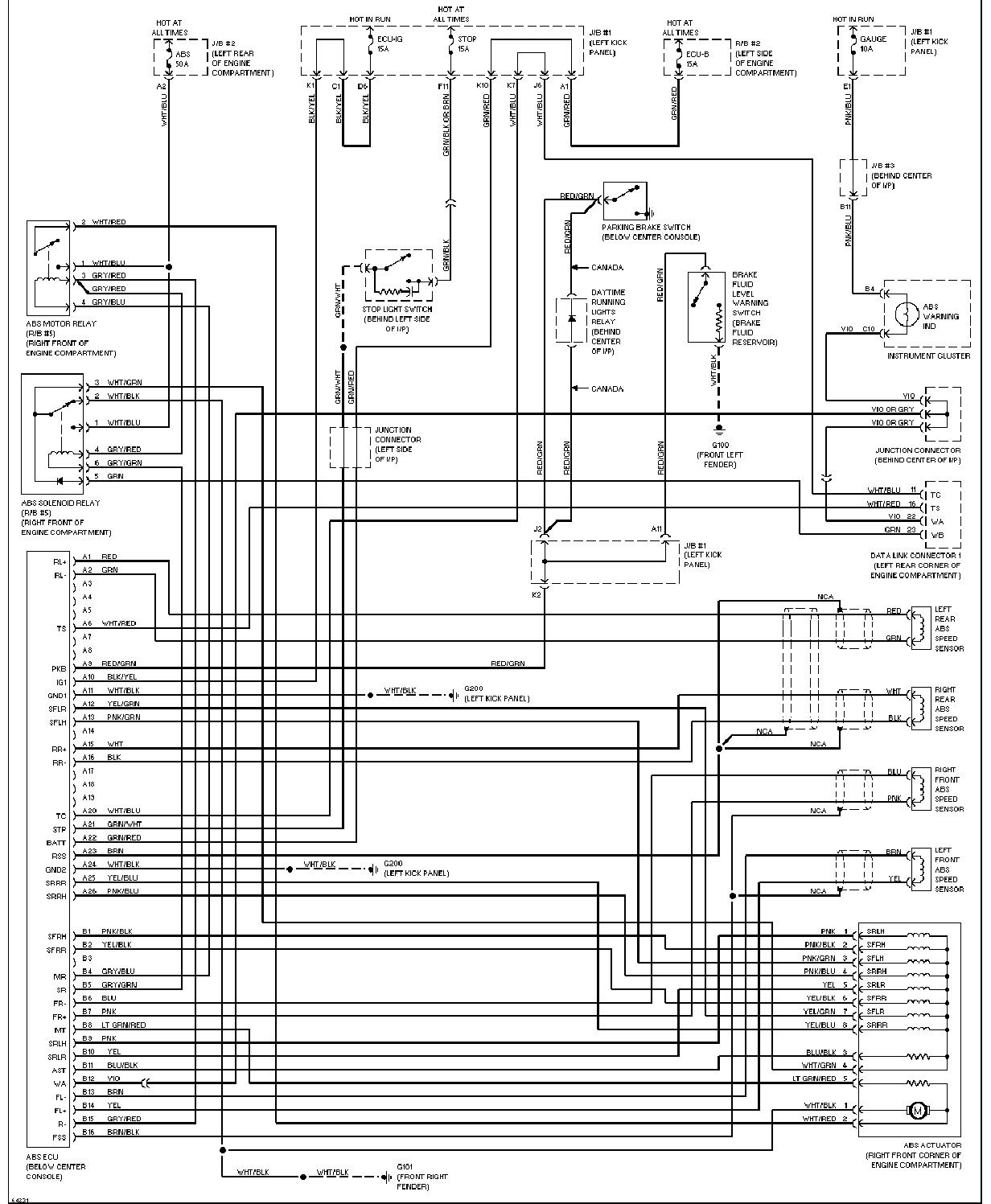

| ABS电路图 |

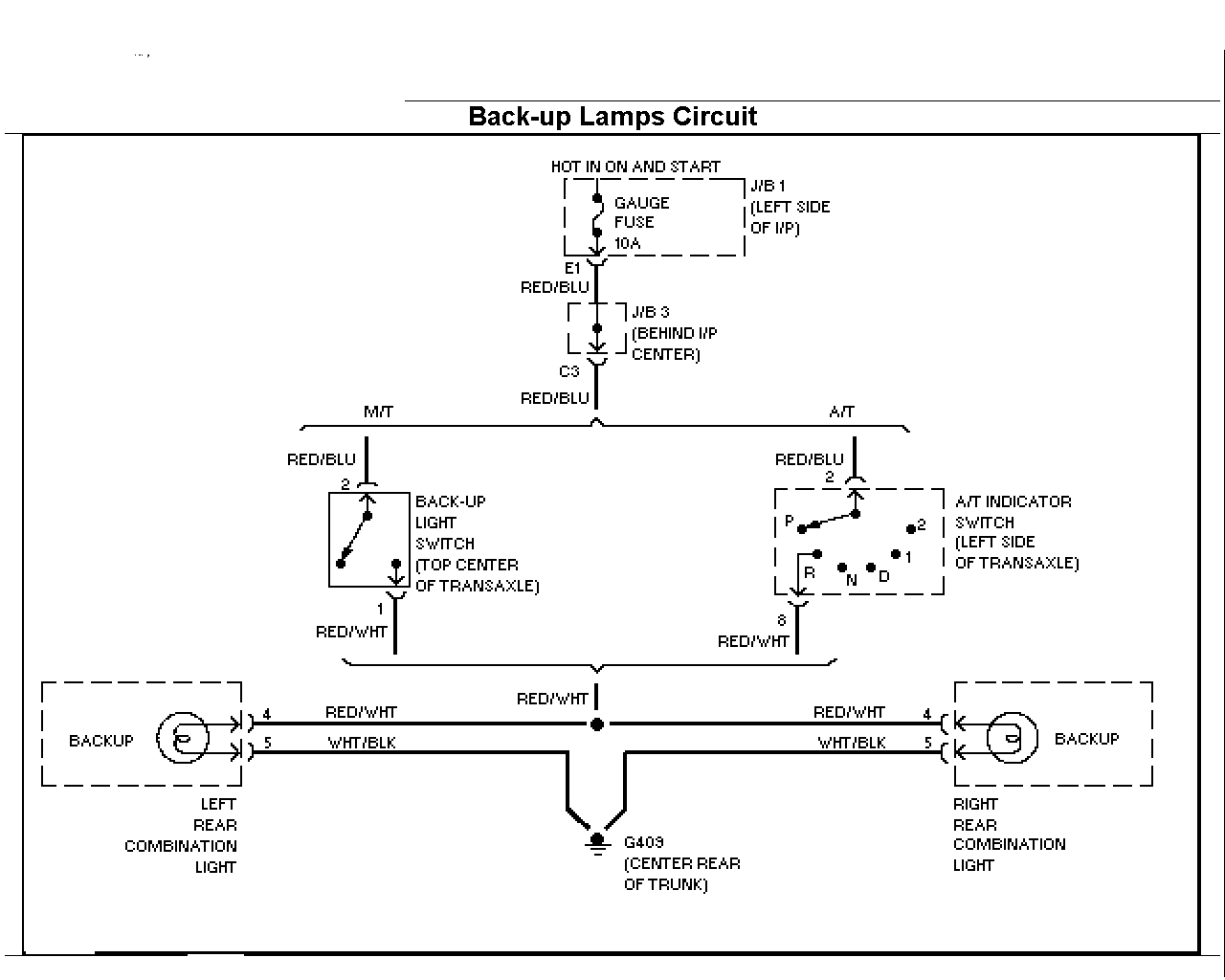

倒车灯电路图 |

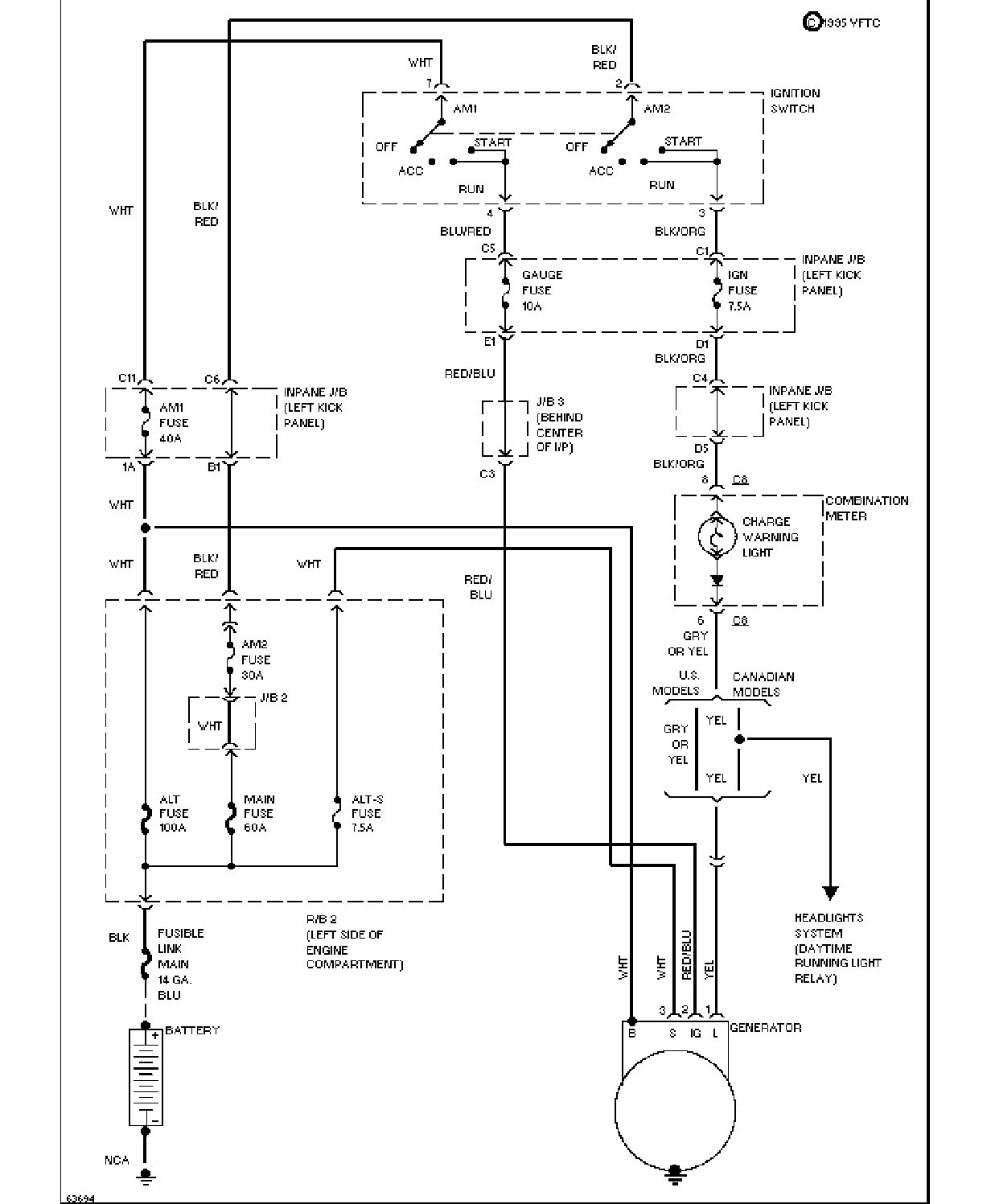

| 充电系电路图 |

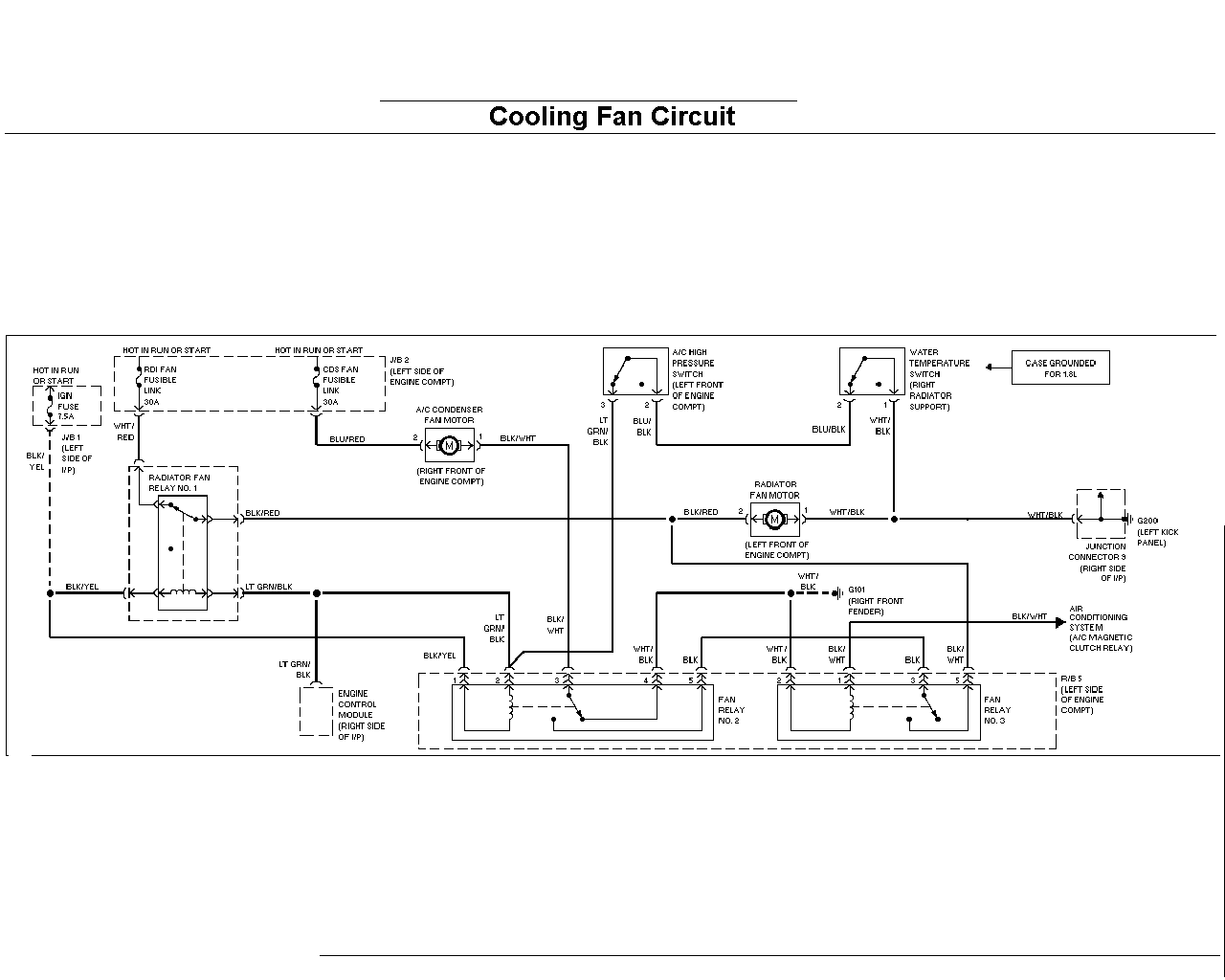

散热风扇电路图 |

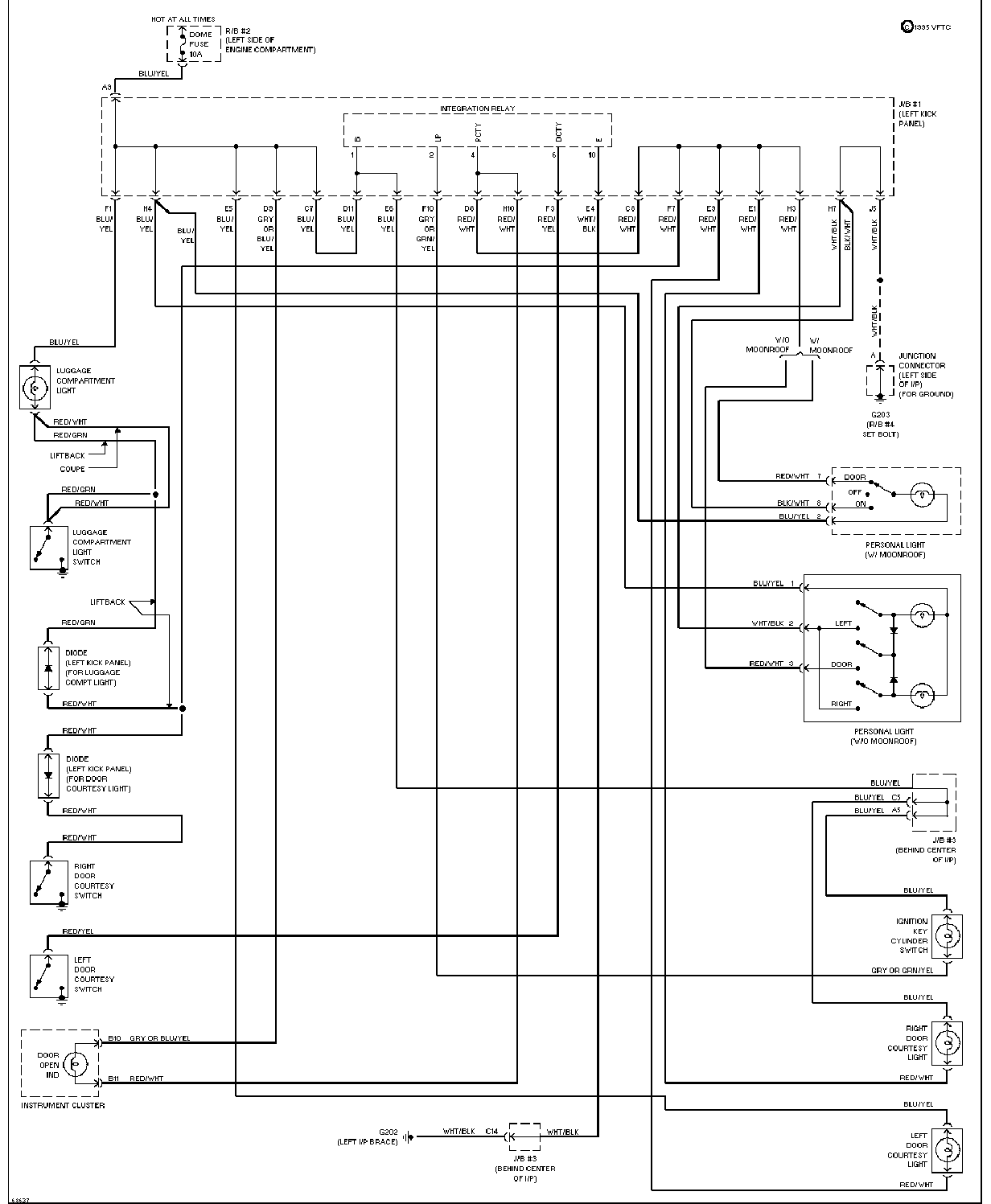

| 门控灯电路图 |

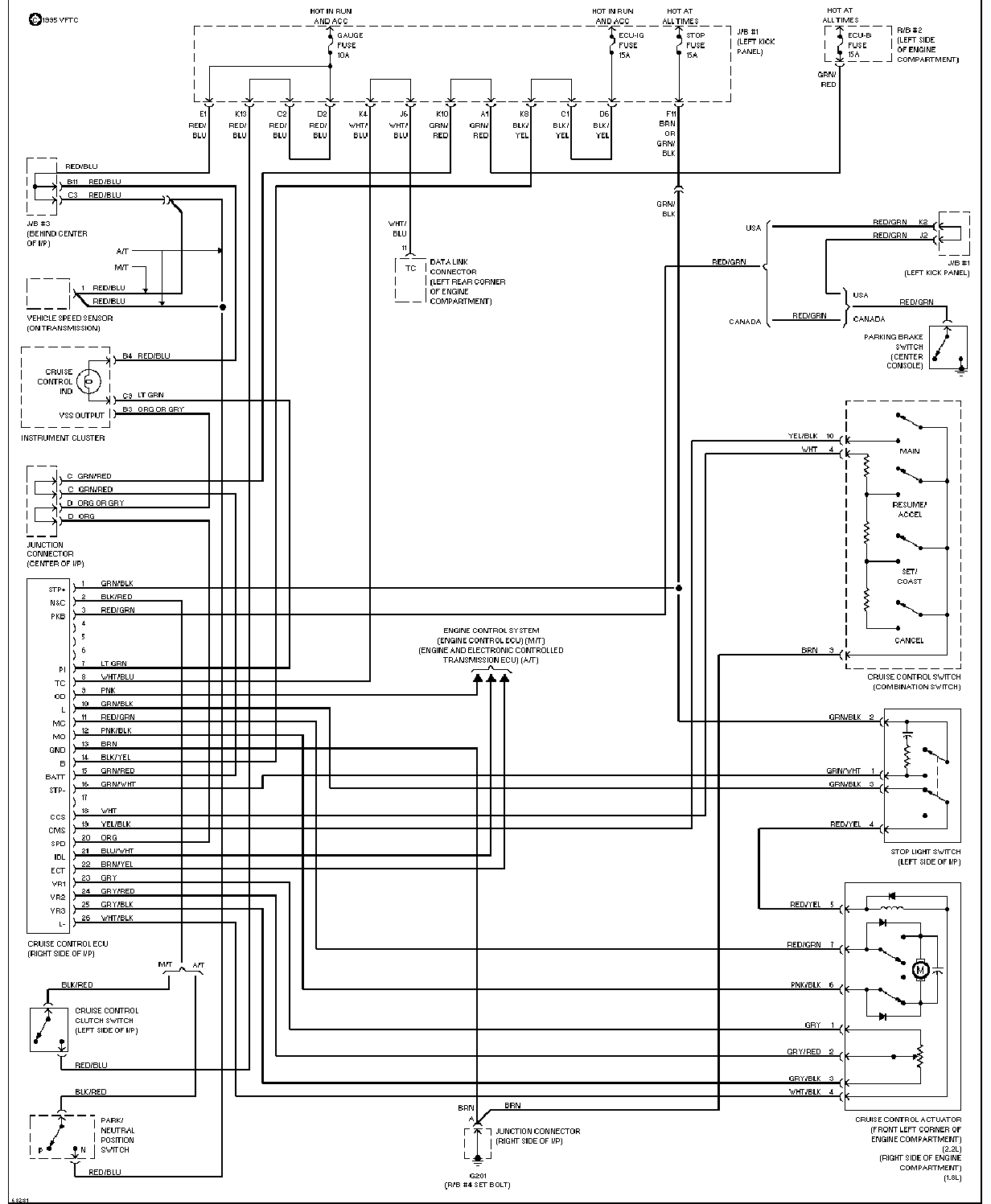

巡航控制电路图 |

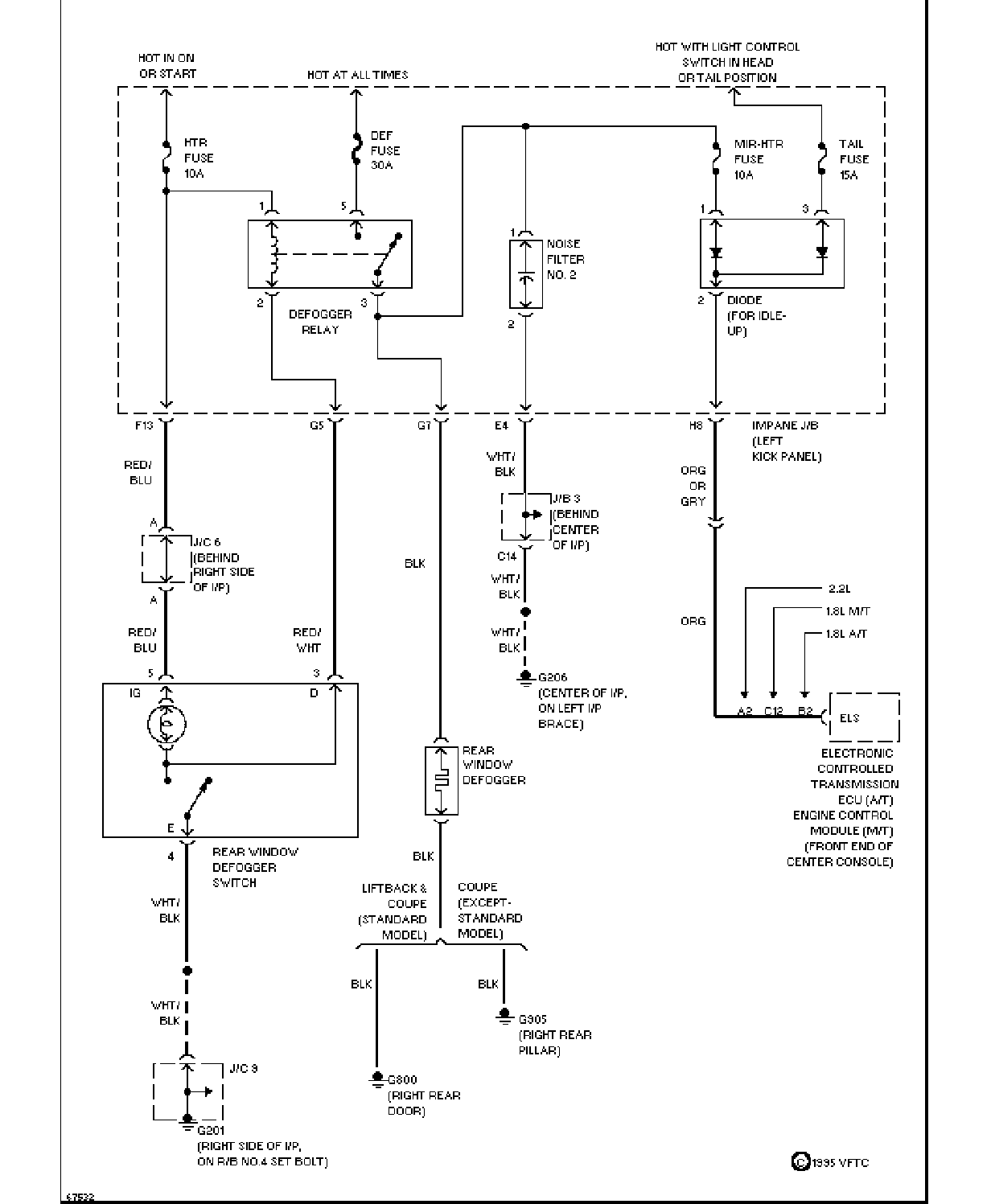

| 除雾器电路图 |

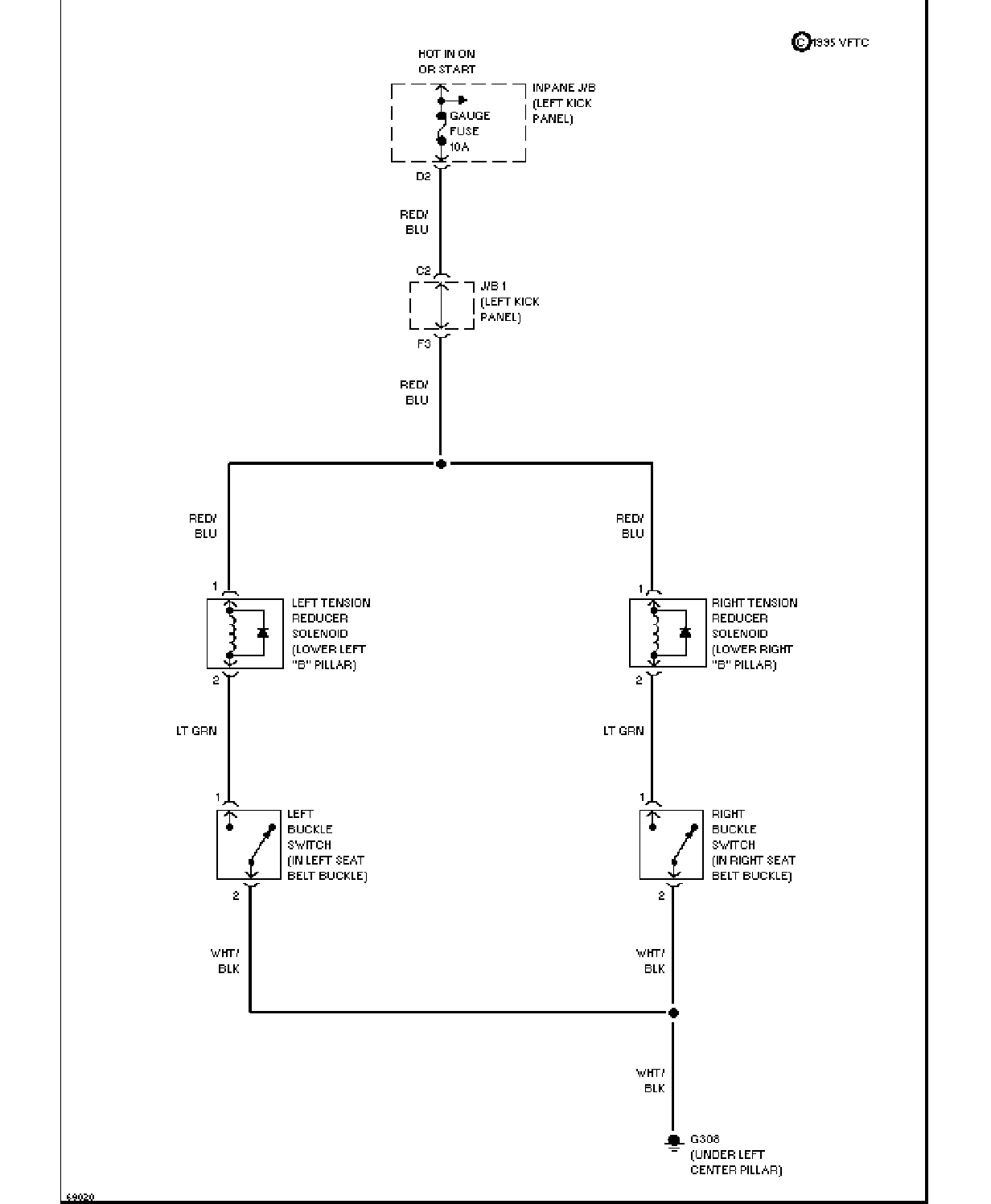

电子安全带张力调节装置 |

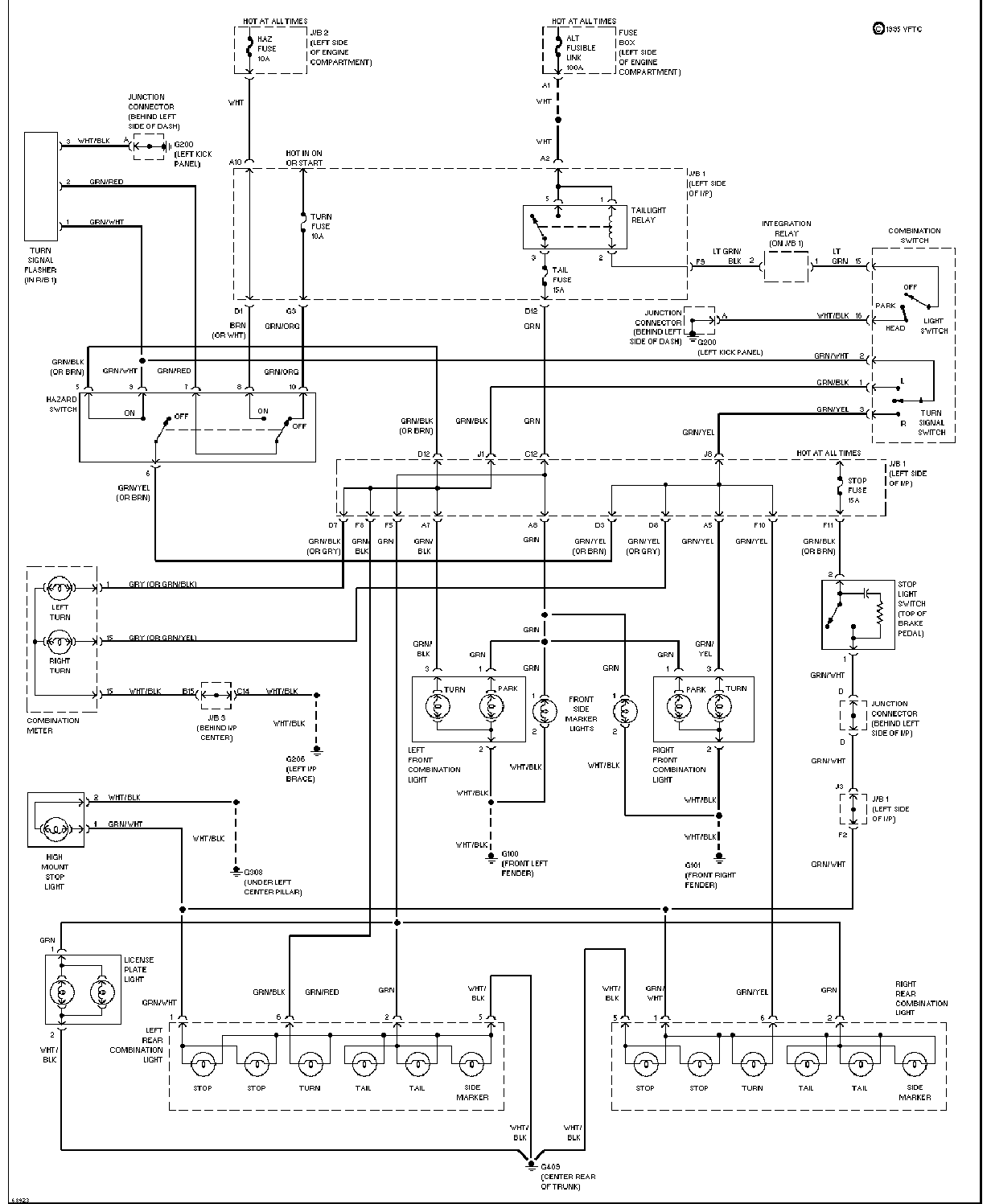

| 外部灯电路图 |

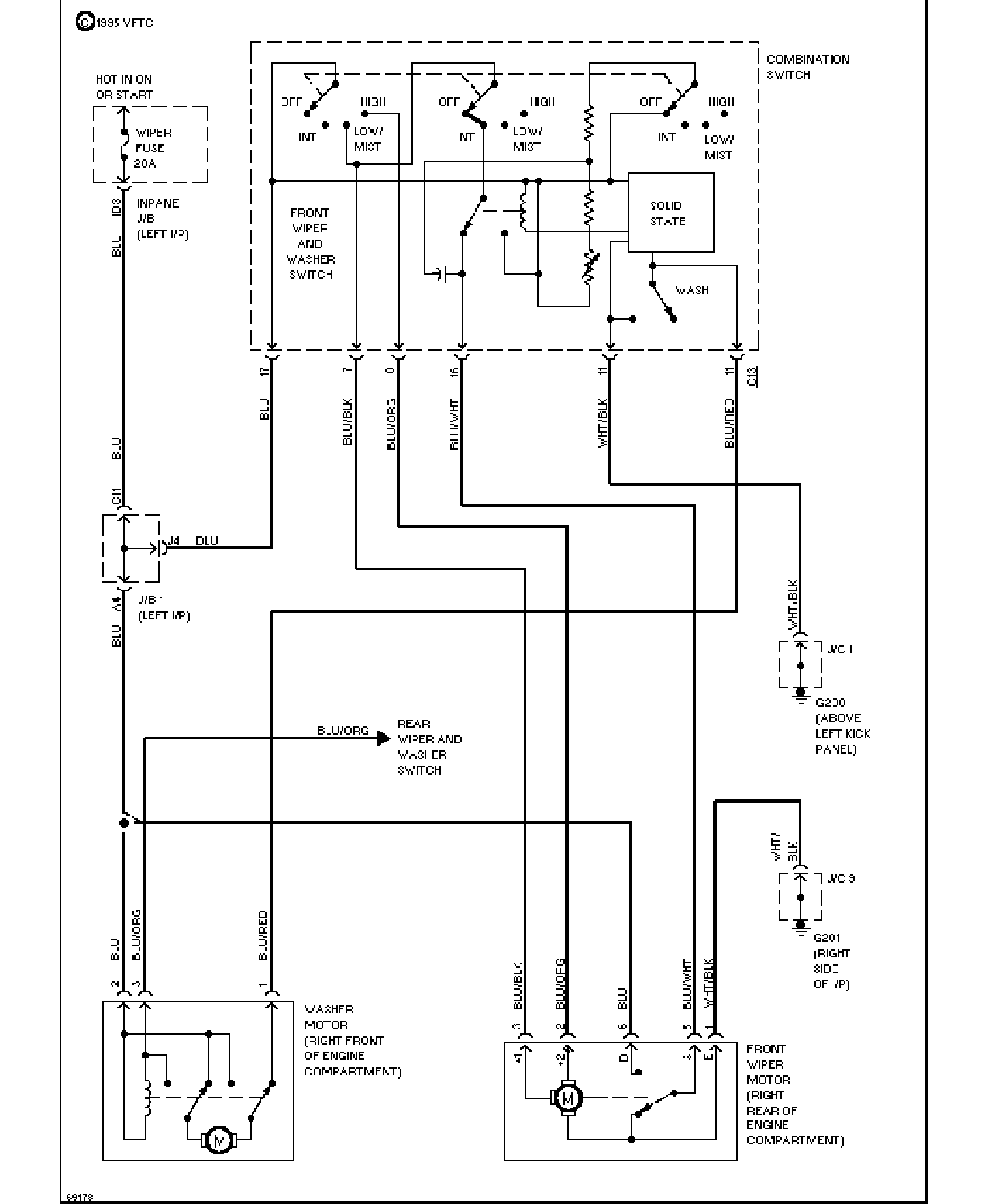

前雨刮清洗器电路图 |

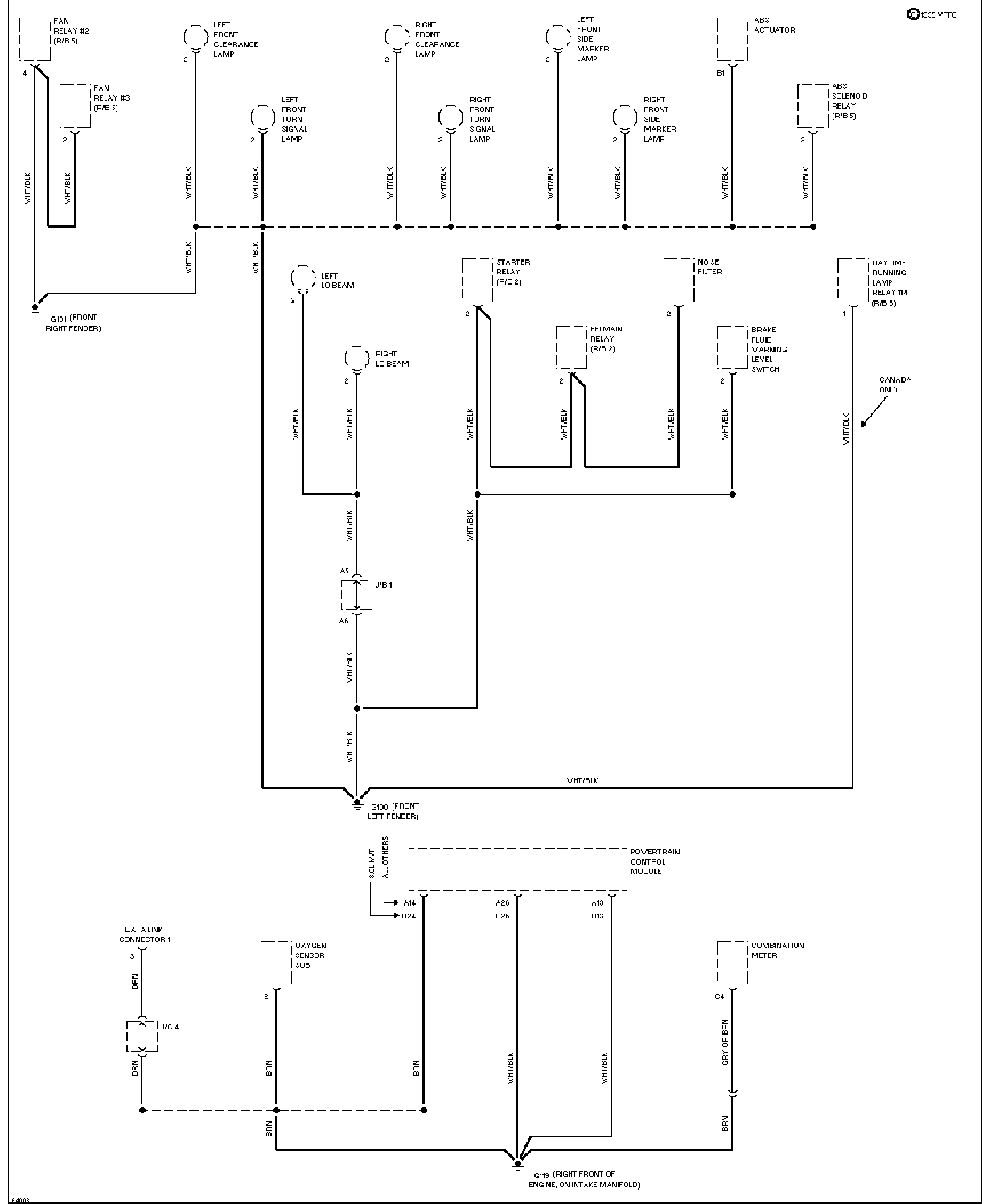

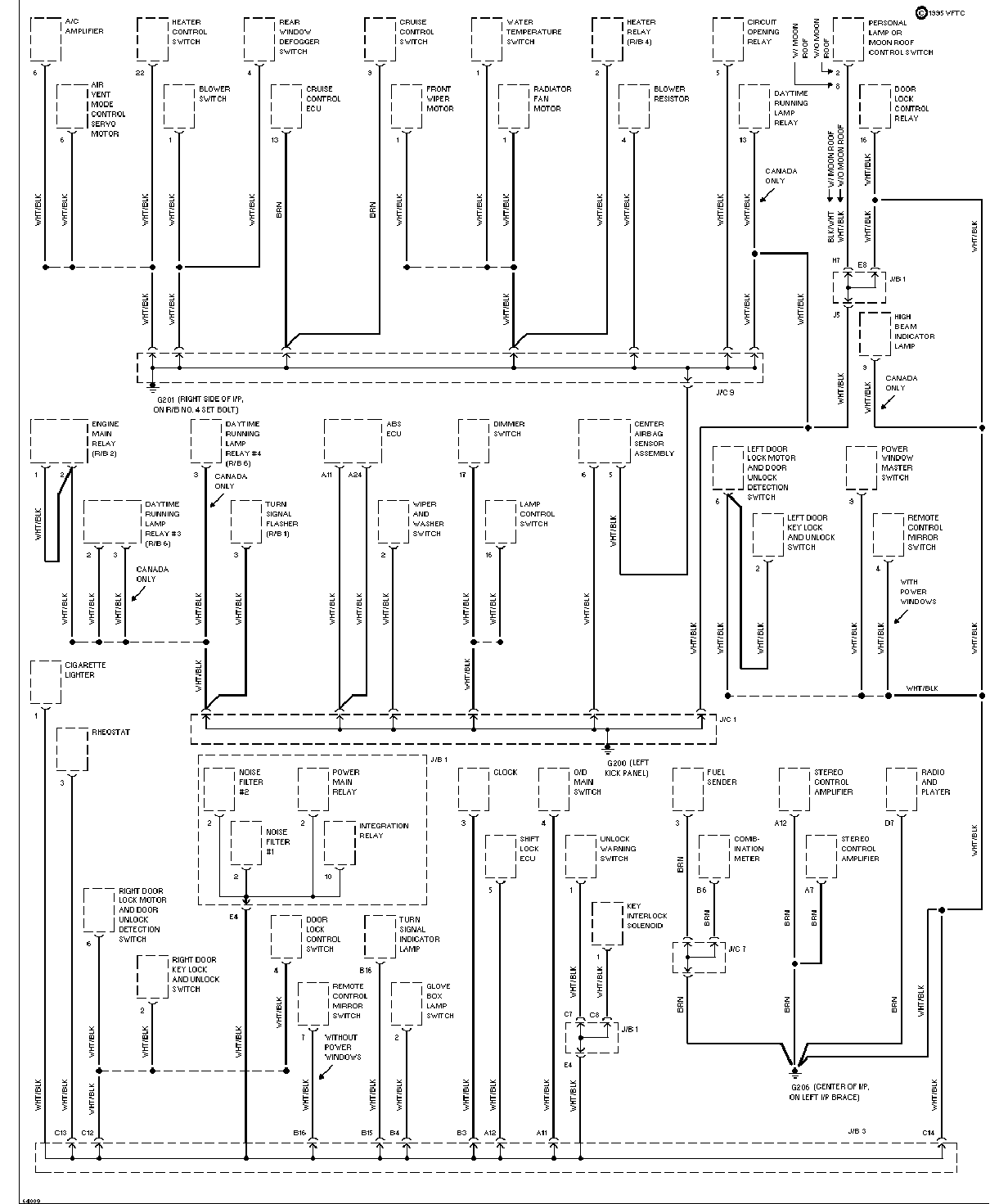

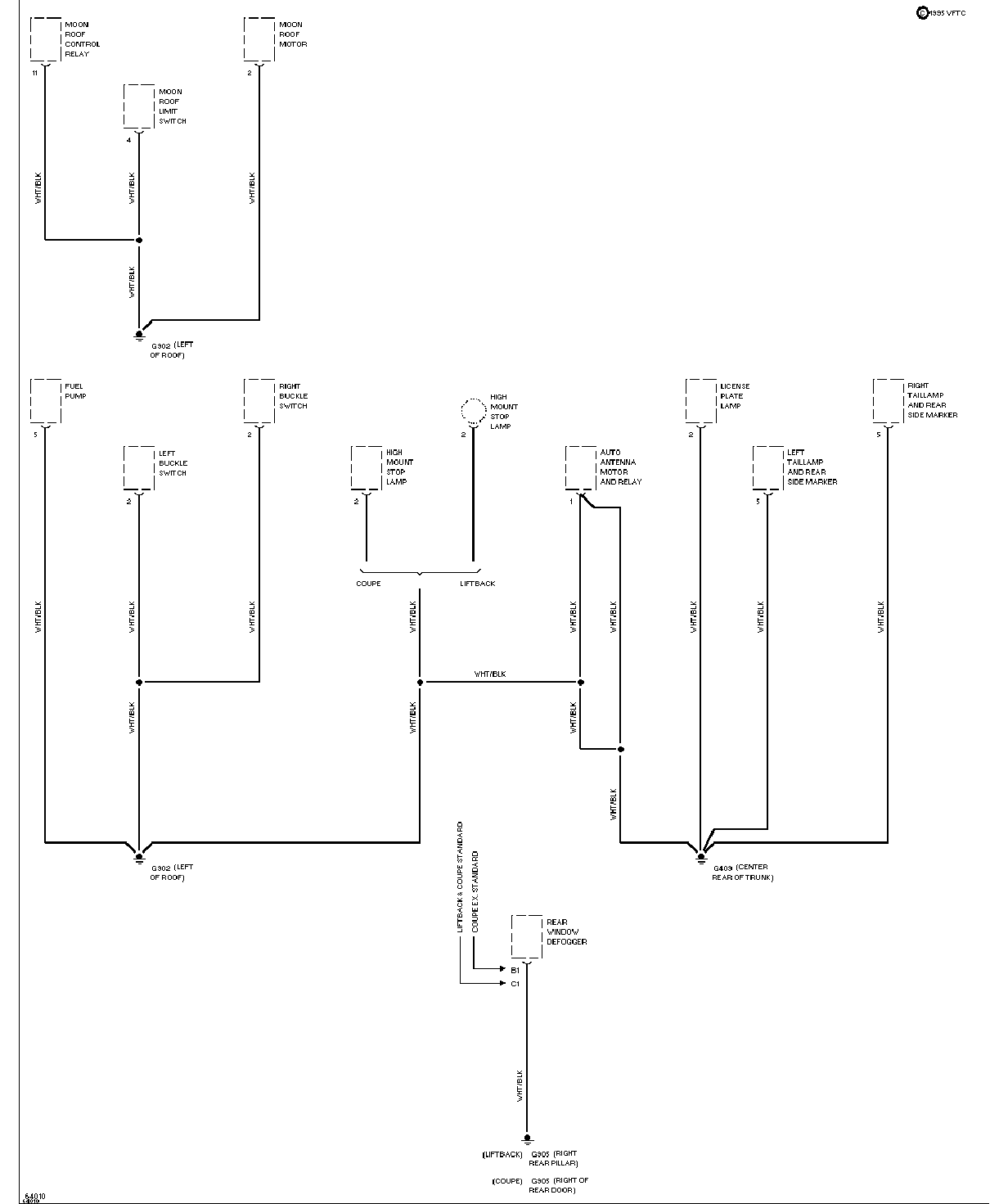

| 搭铁分配电路图 1 2 3 |

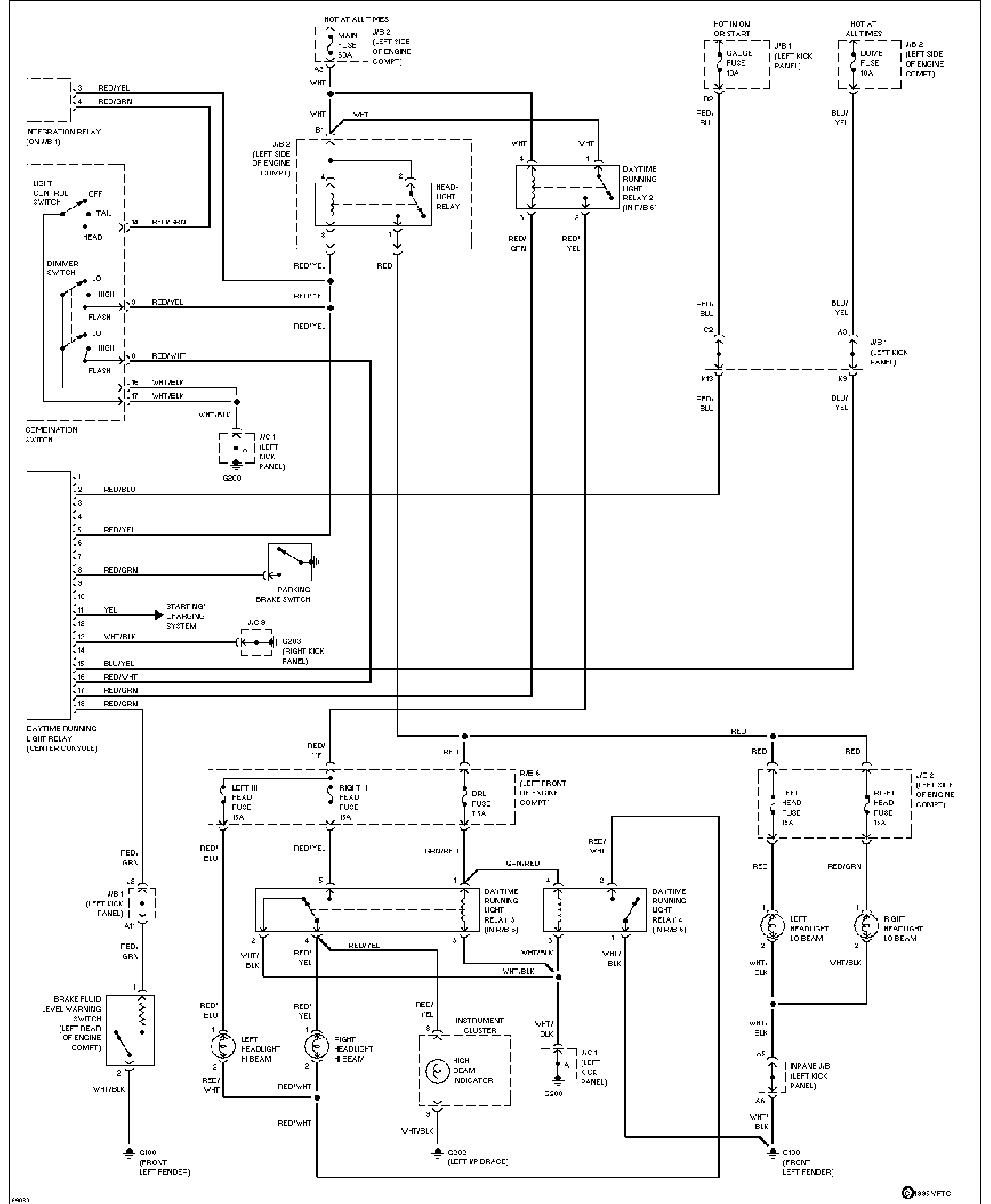

大灯电路图(带DRL) |

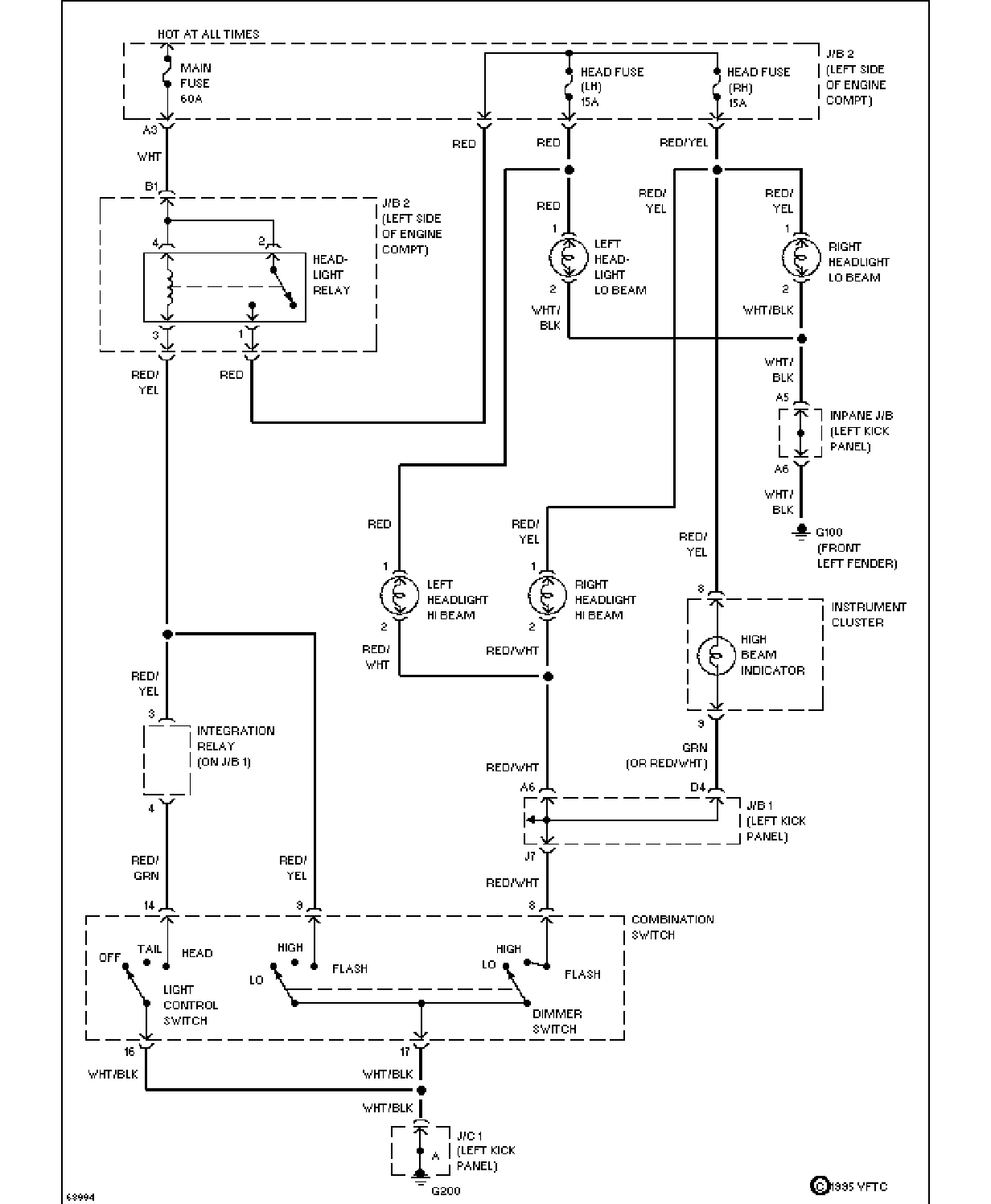

| 大灯电路图(无DRL) |

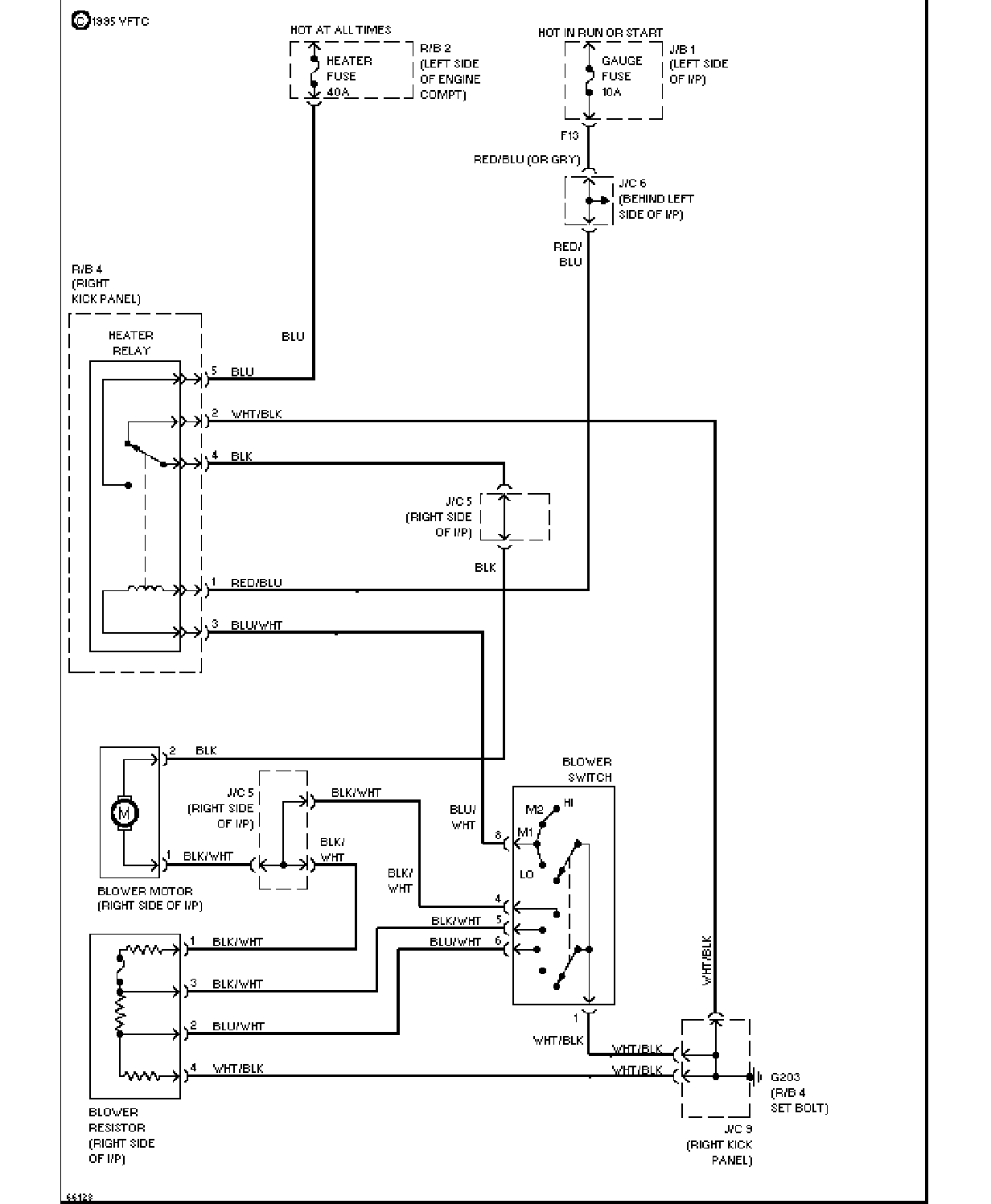

加热器电路图 |

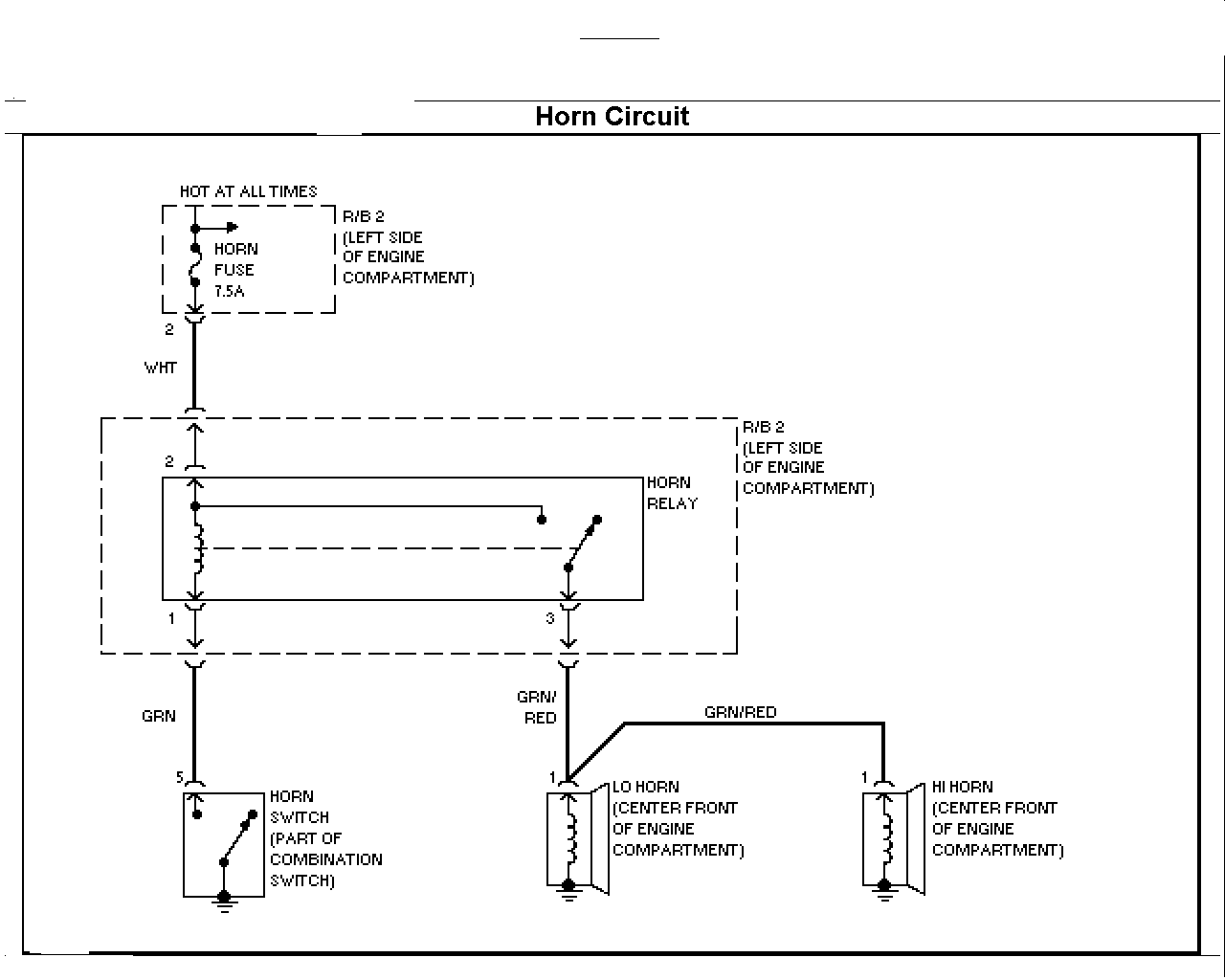

| 喇叭电路图 |

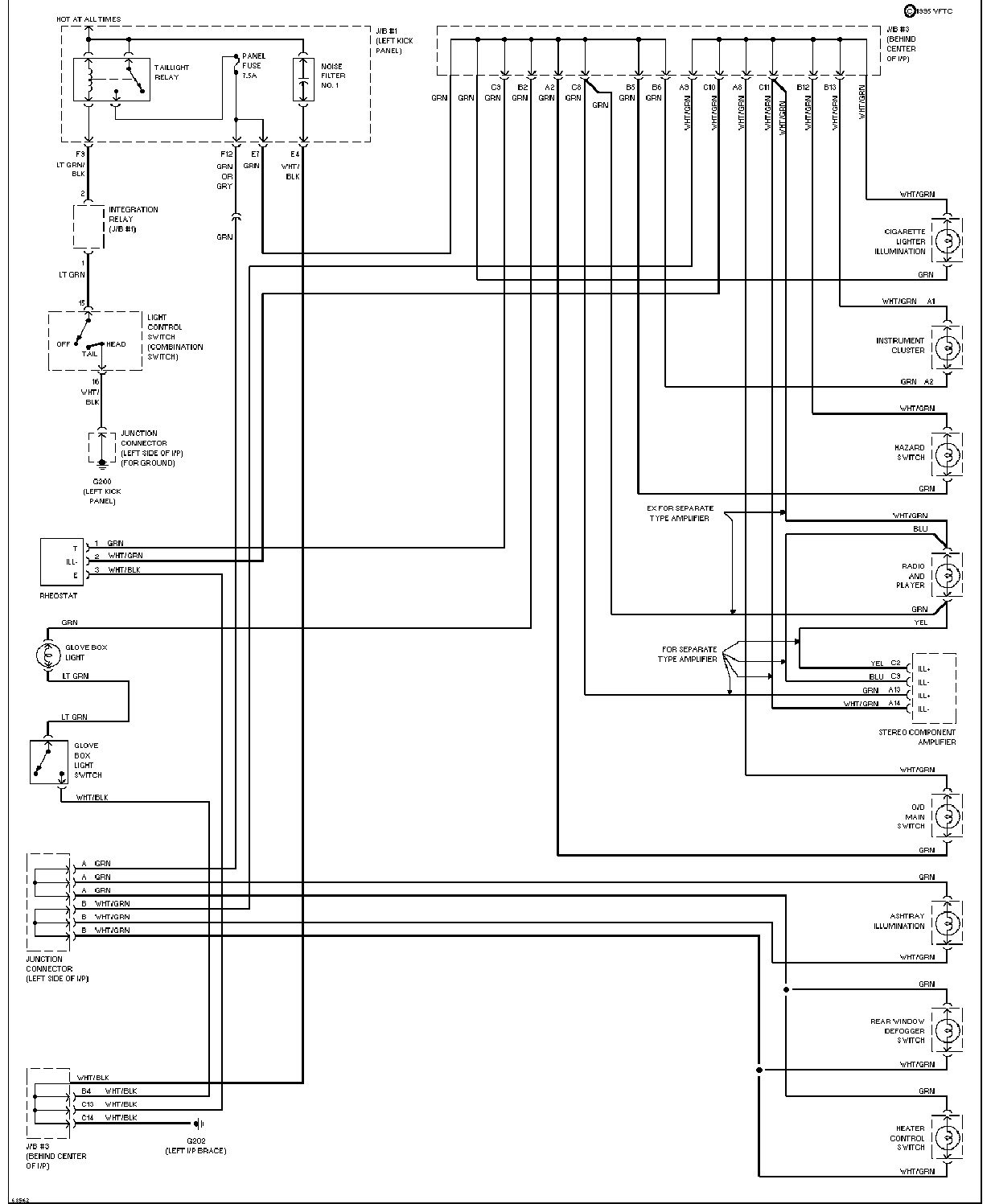

仪表板照明电路图 |

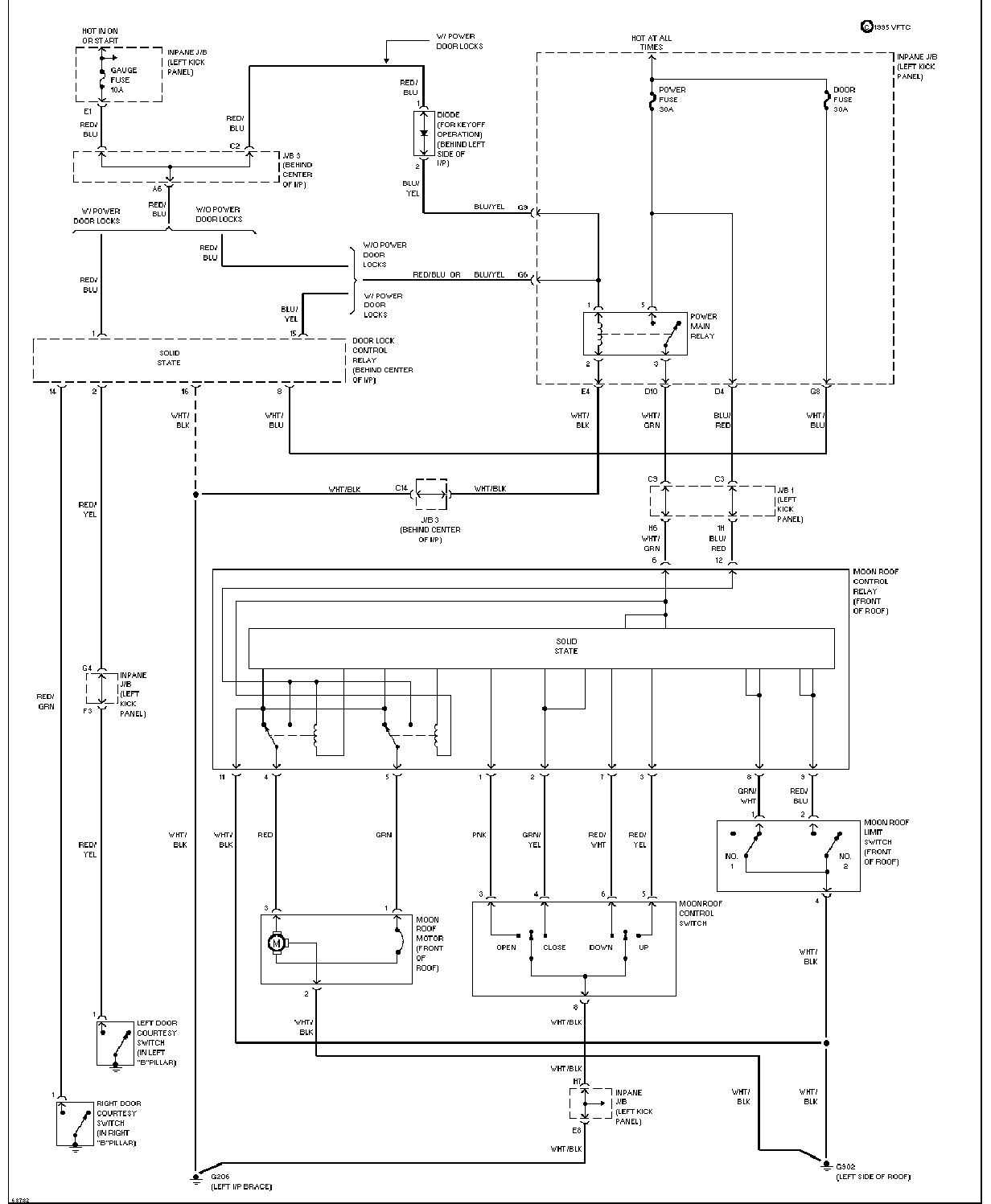

| 天窗电路图 |

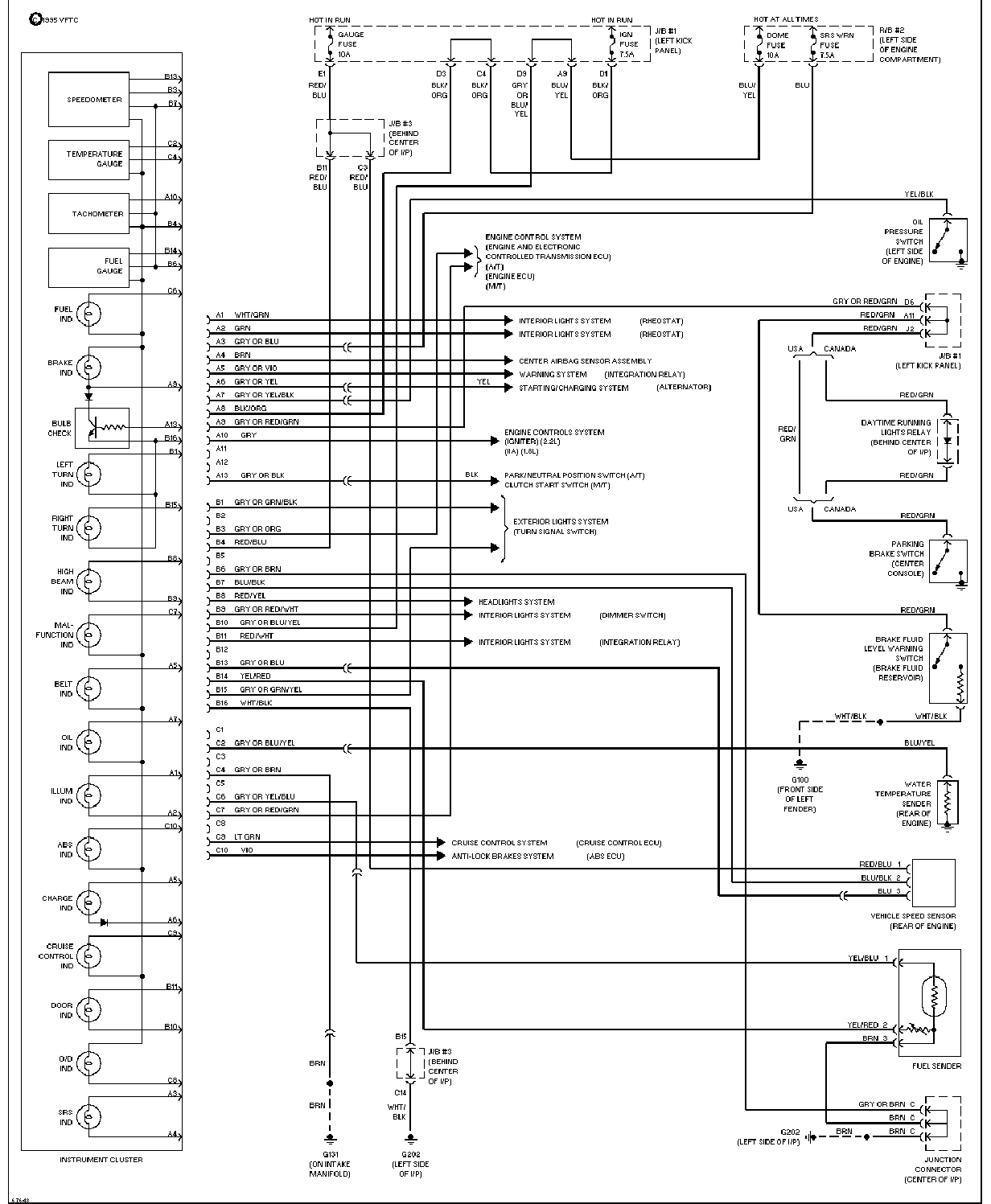

仪表板电路图 |

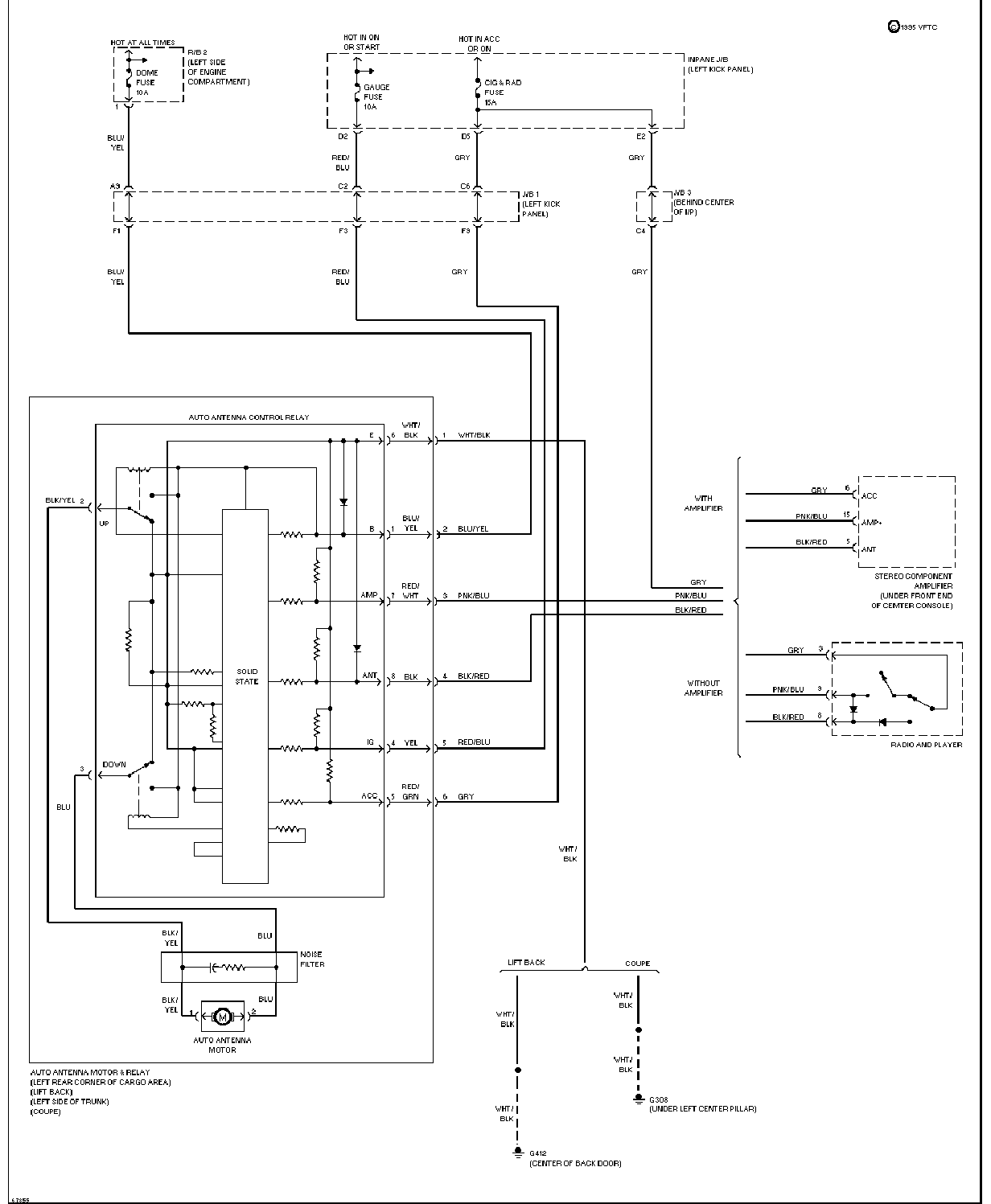

| 电动天线电路图 |

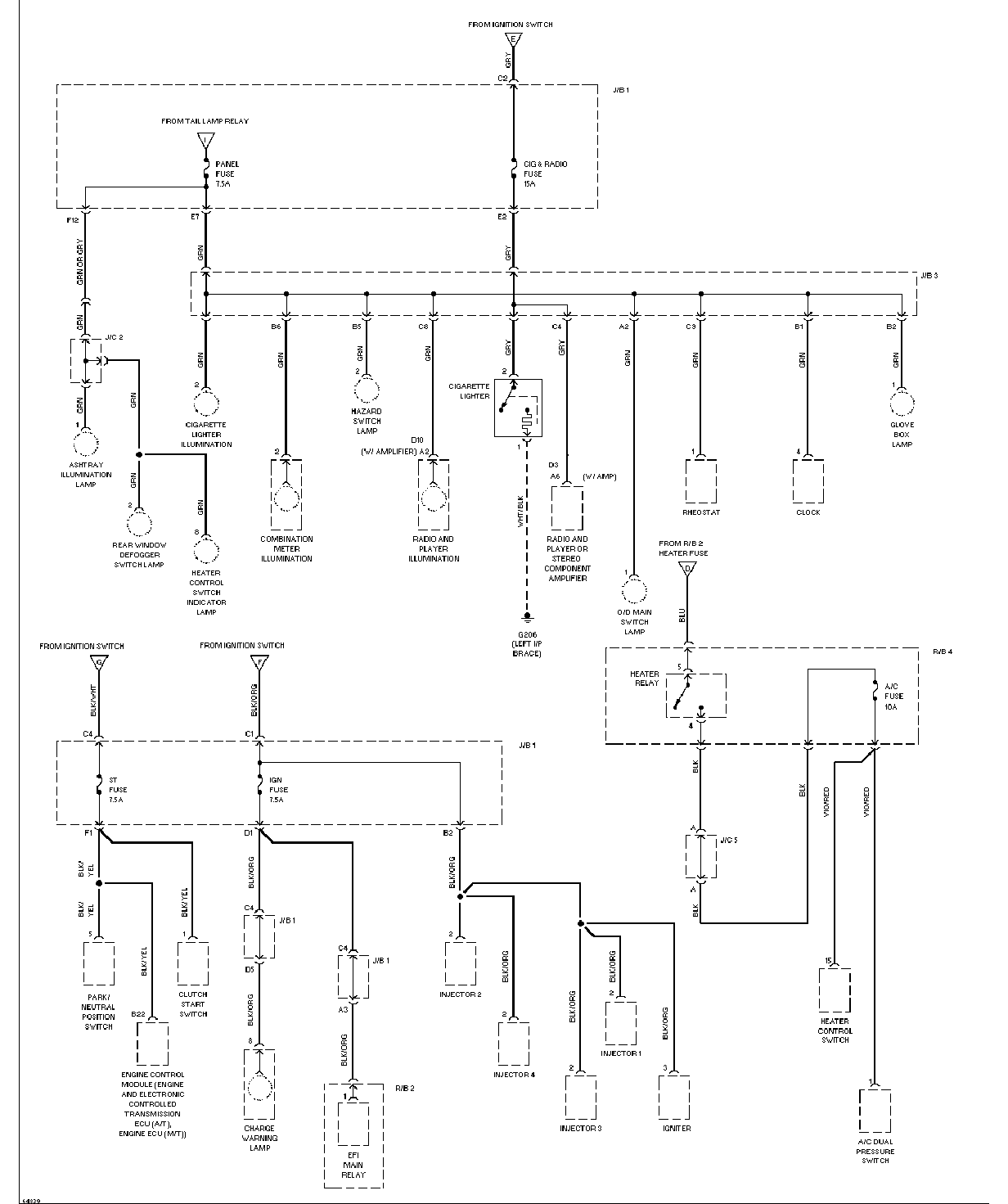

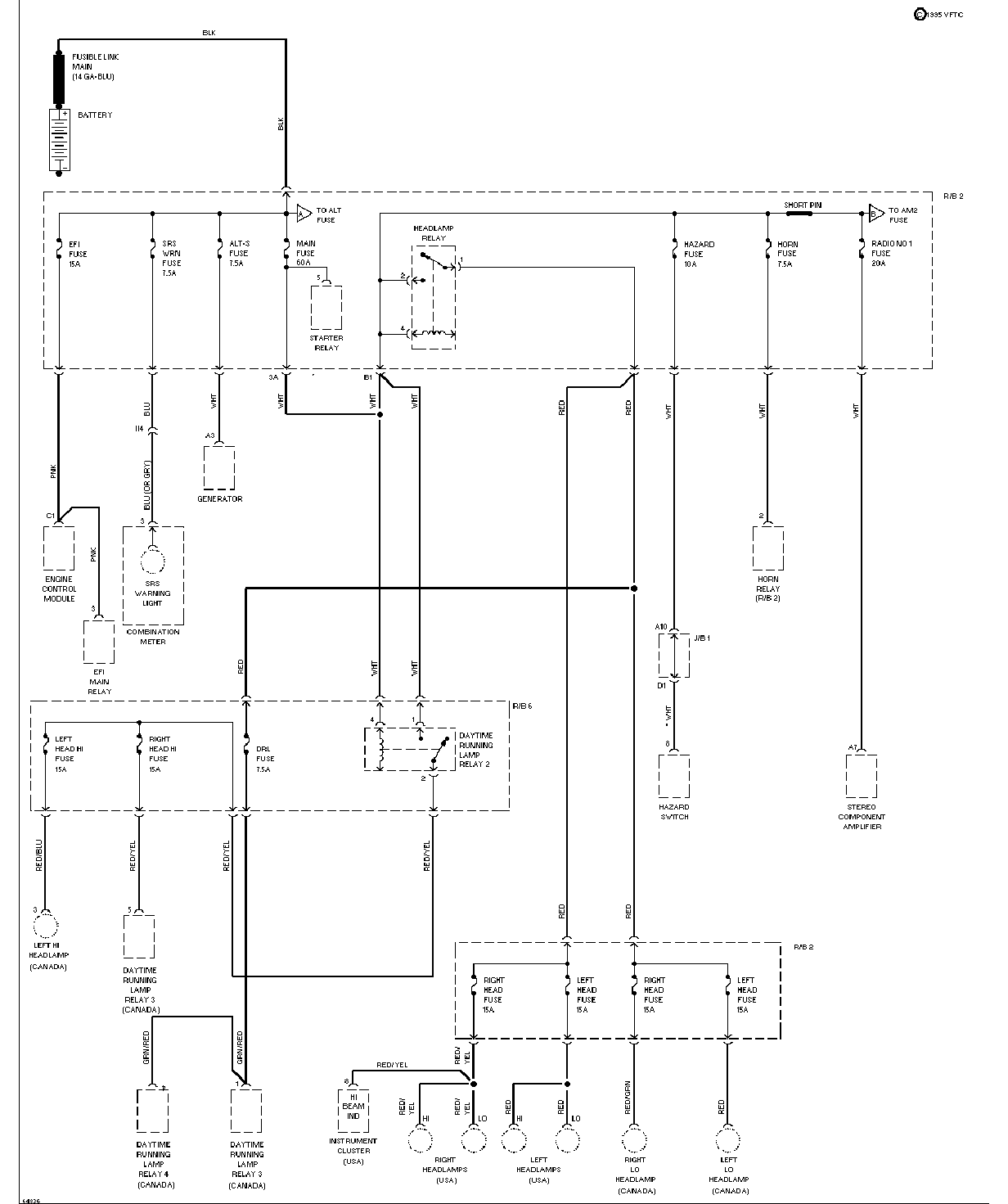

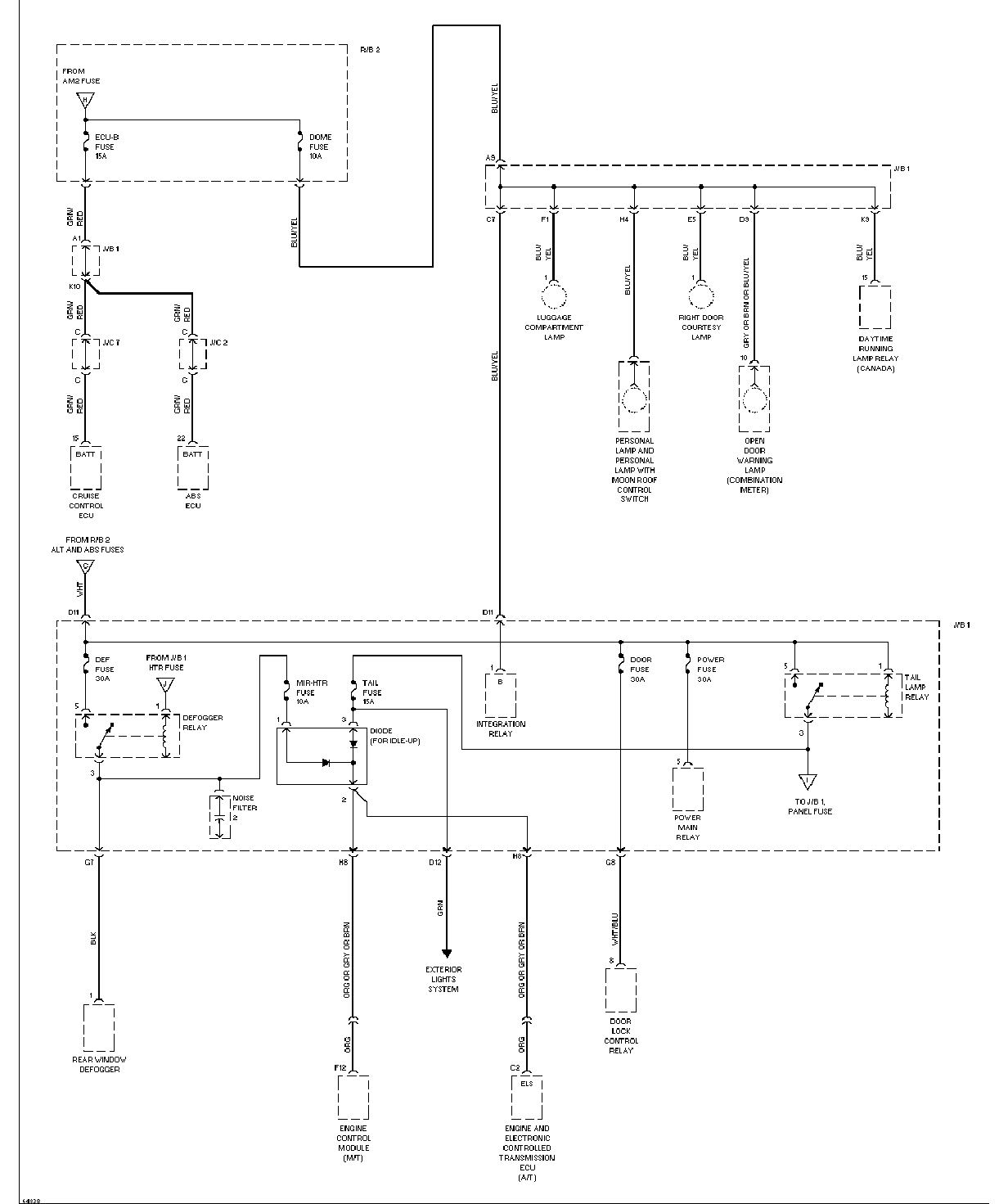

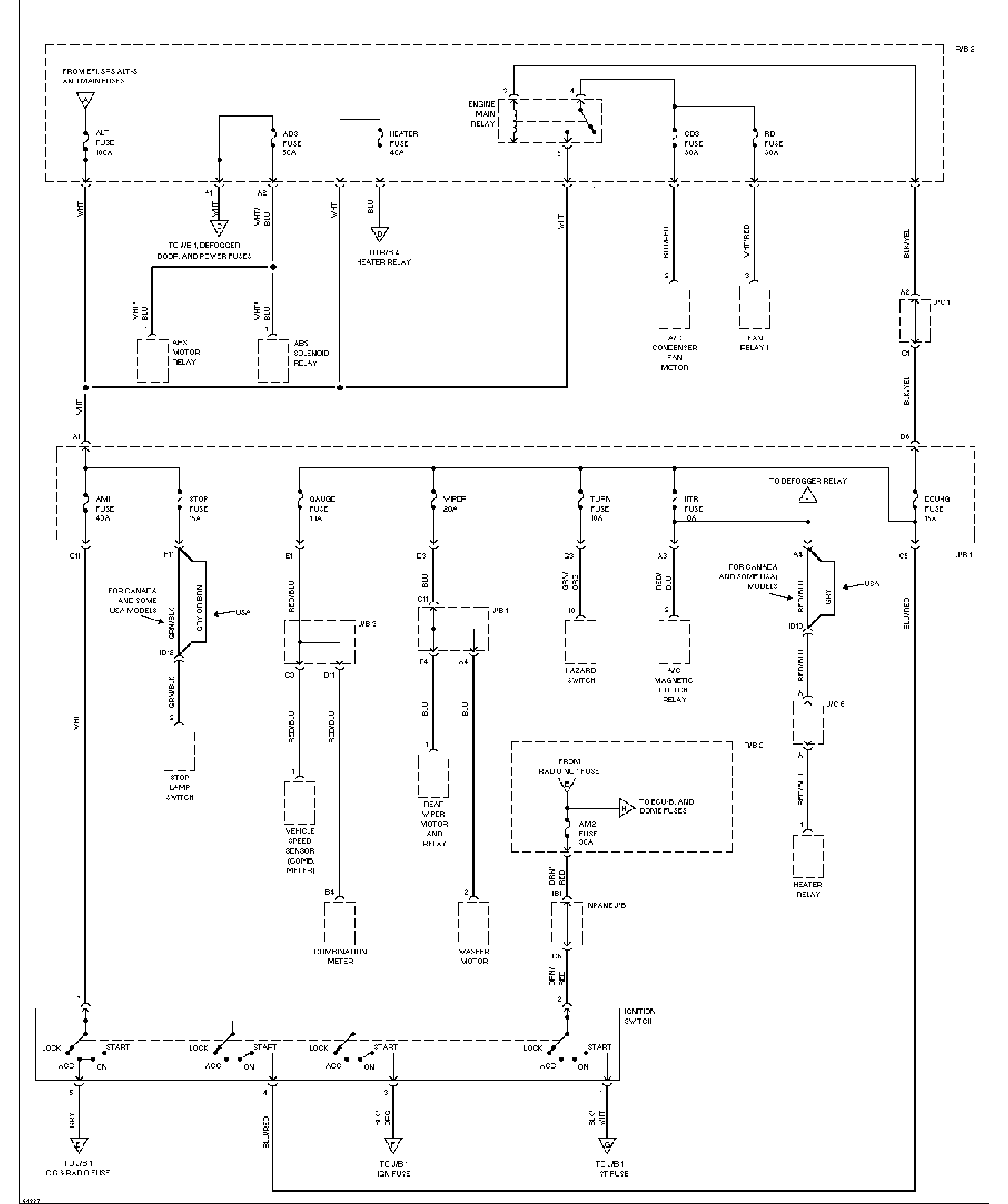

电源电路图 1 2 3 4 |

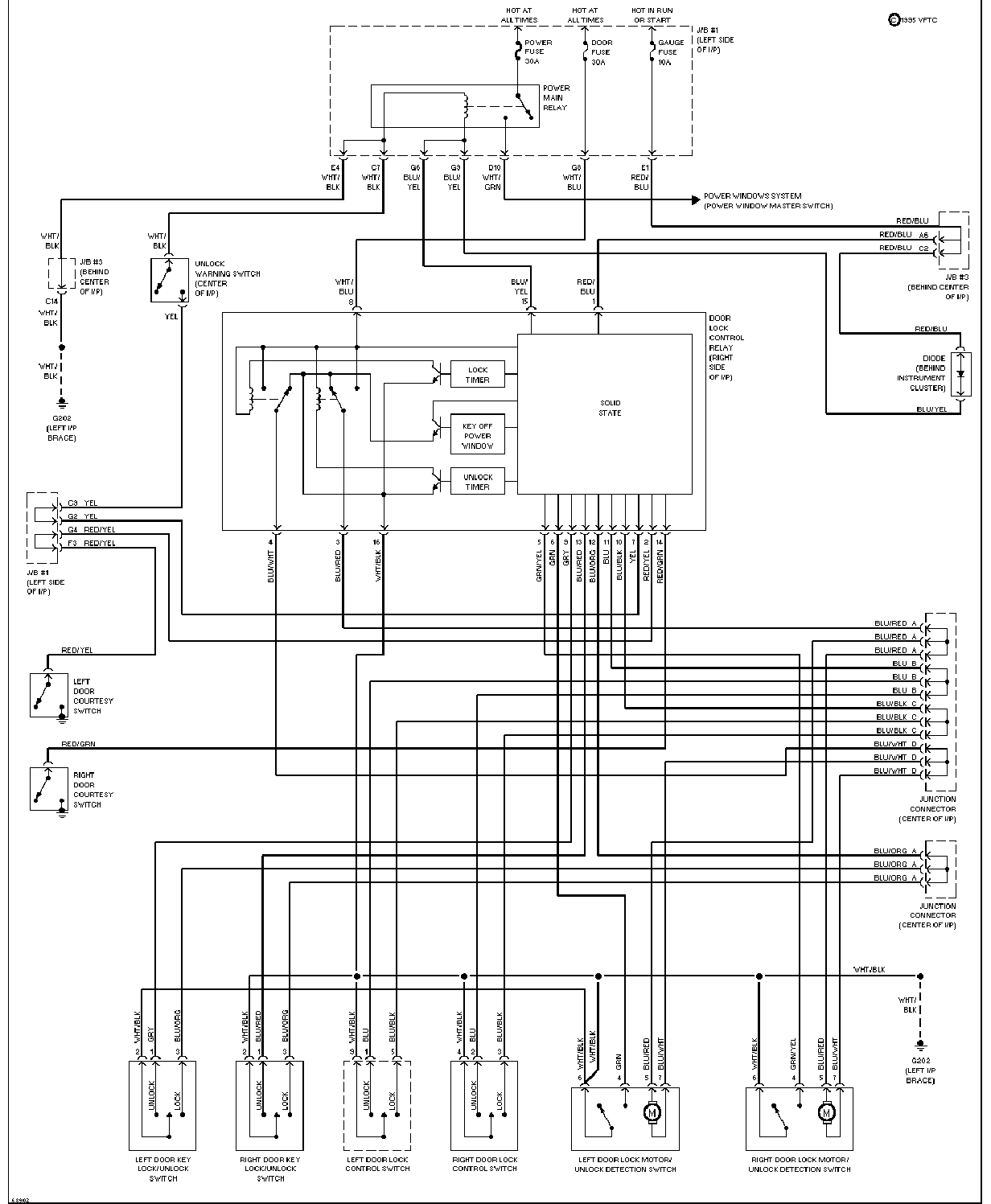

| 电动门锁电路图 |

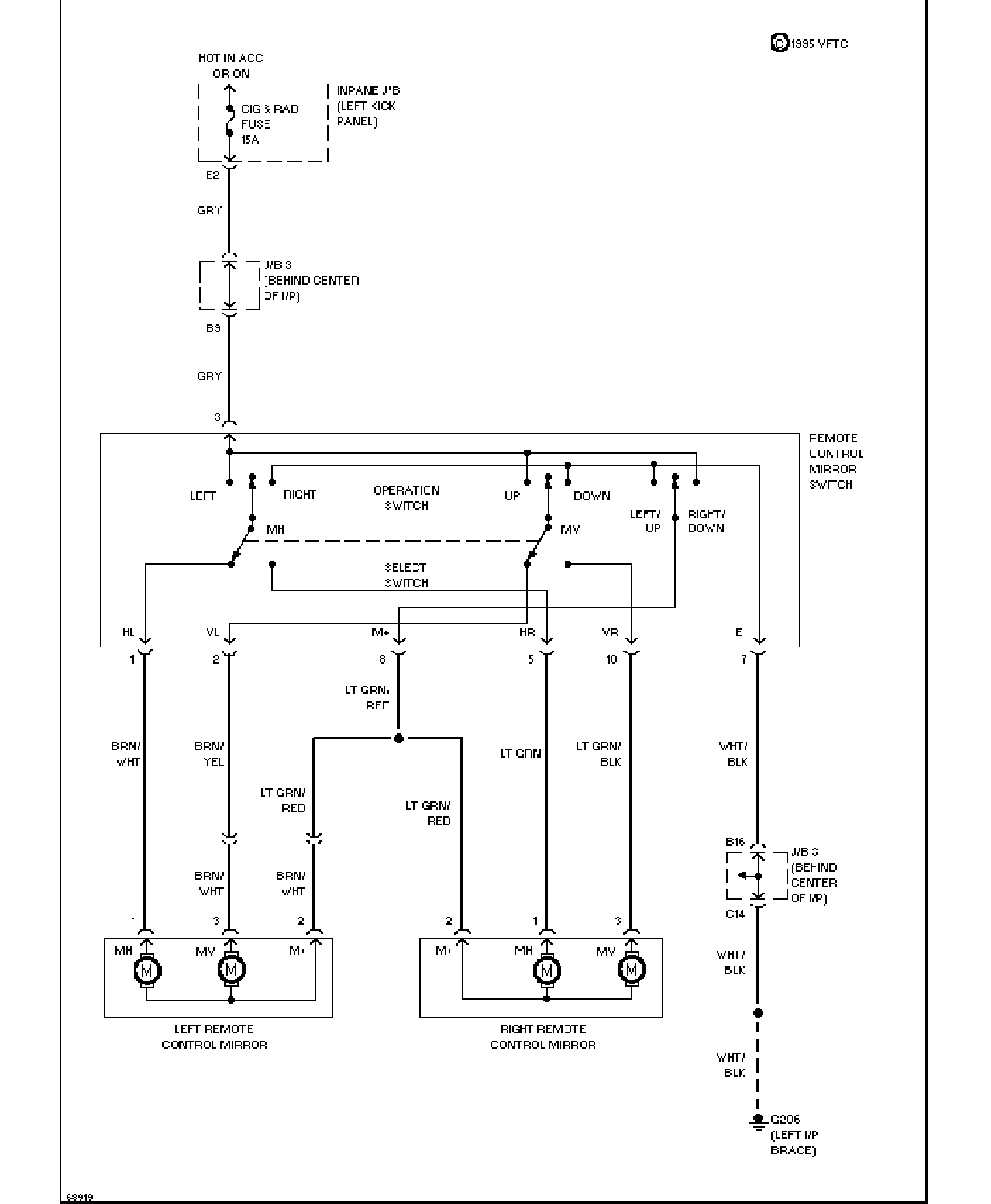

电动后视镜电路图(无电动车窗) |

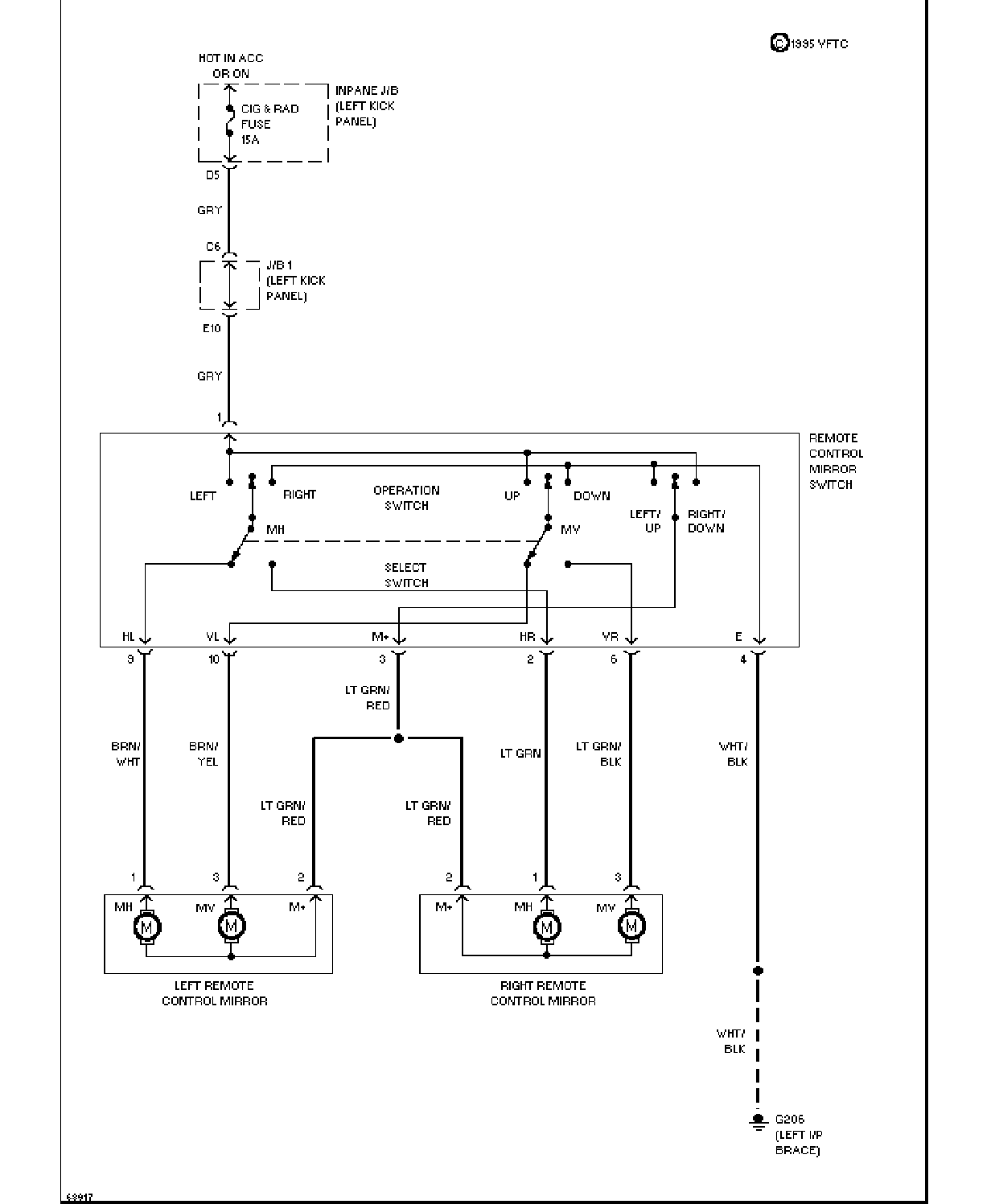

| 电动后视镜电路图(带电动车窗) |

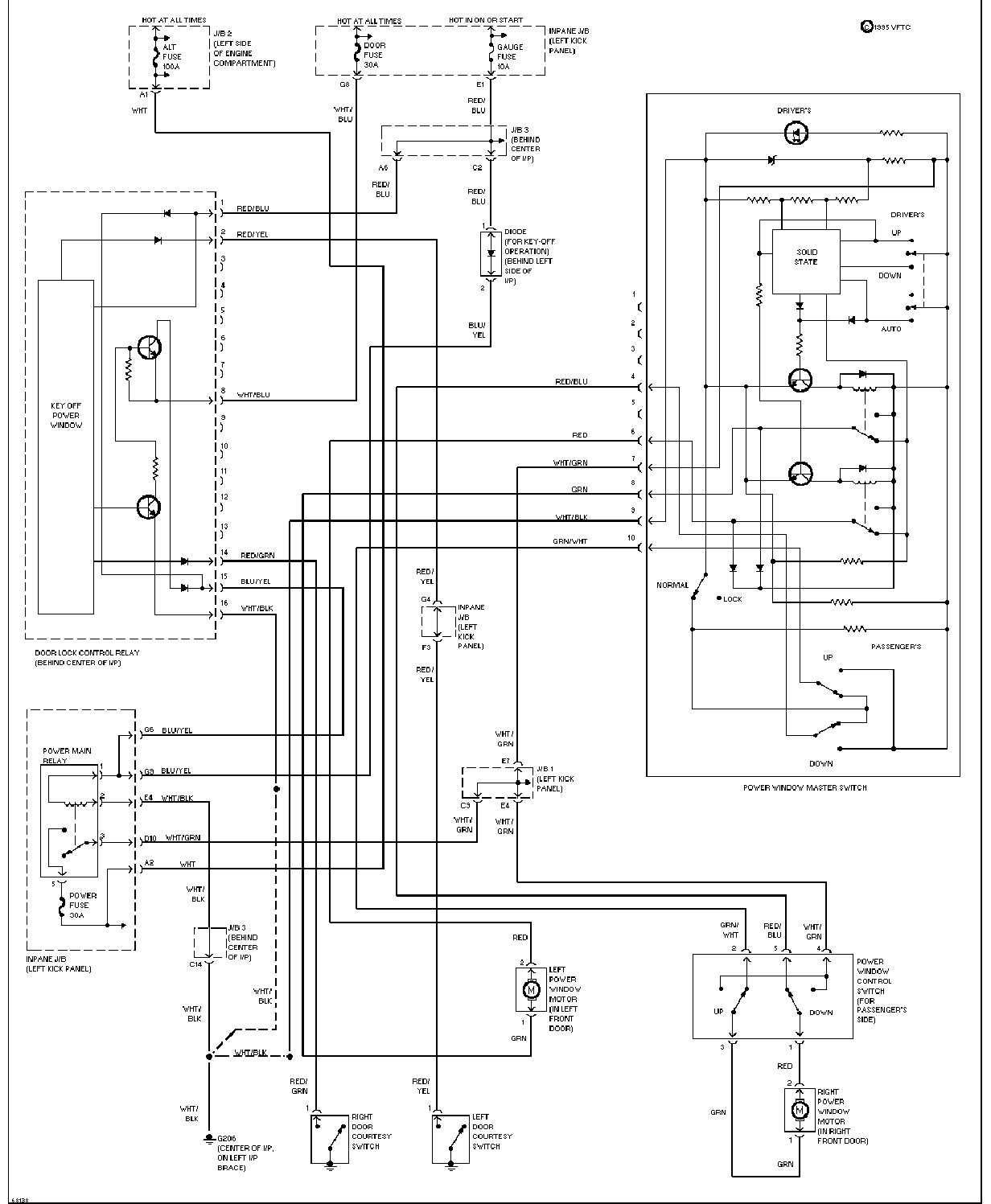

电动车窗电路图 |

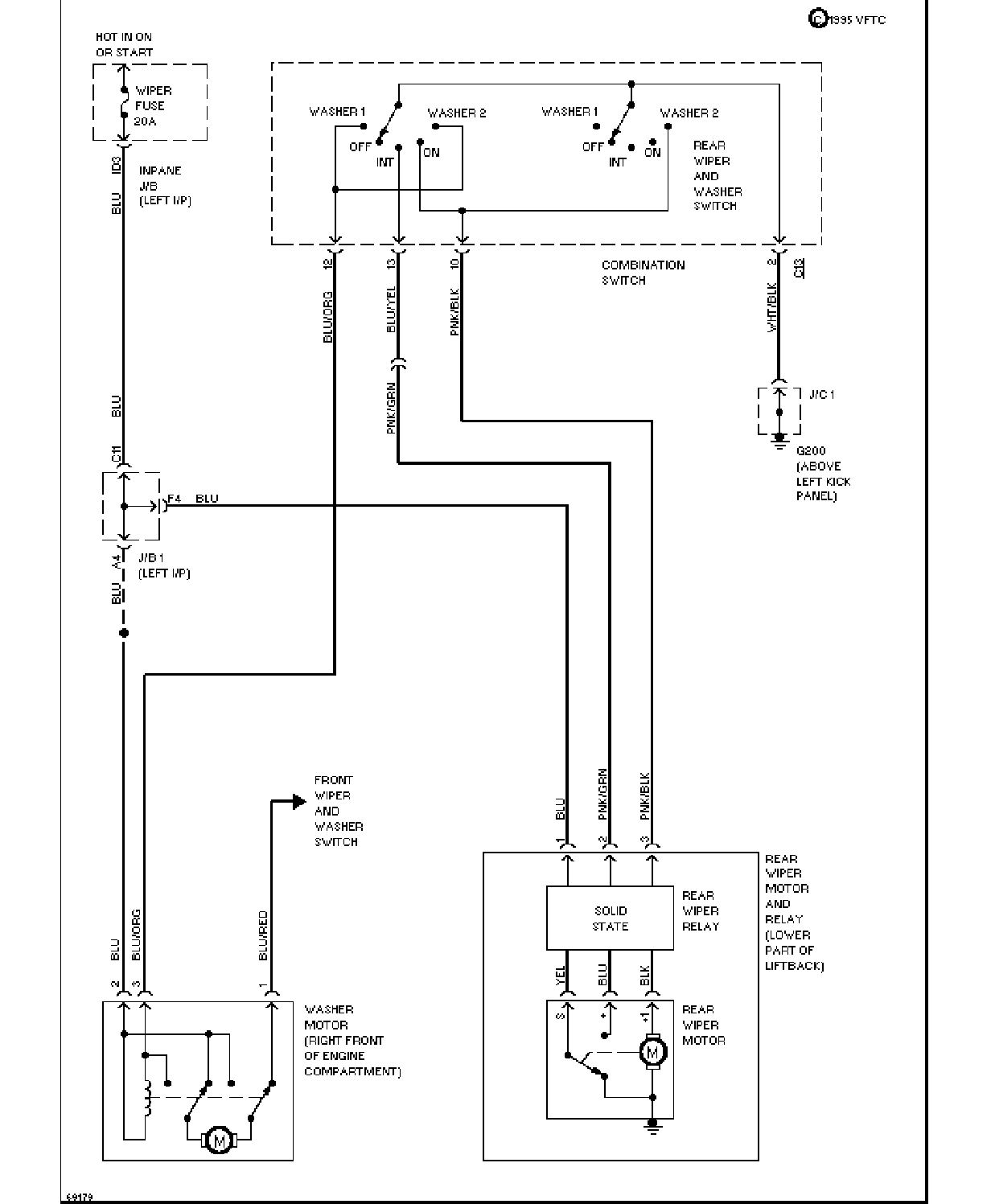

| 后雨刮清洗器电路图 |

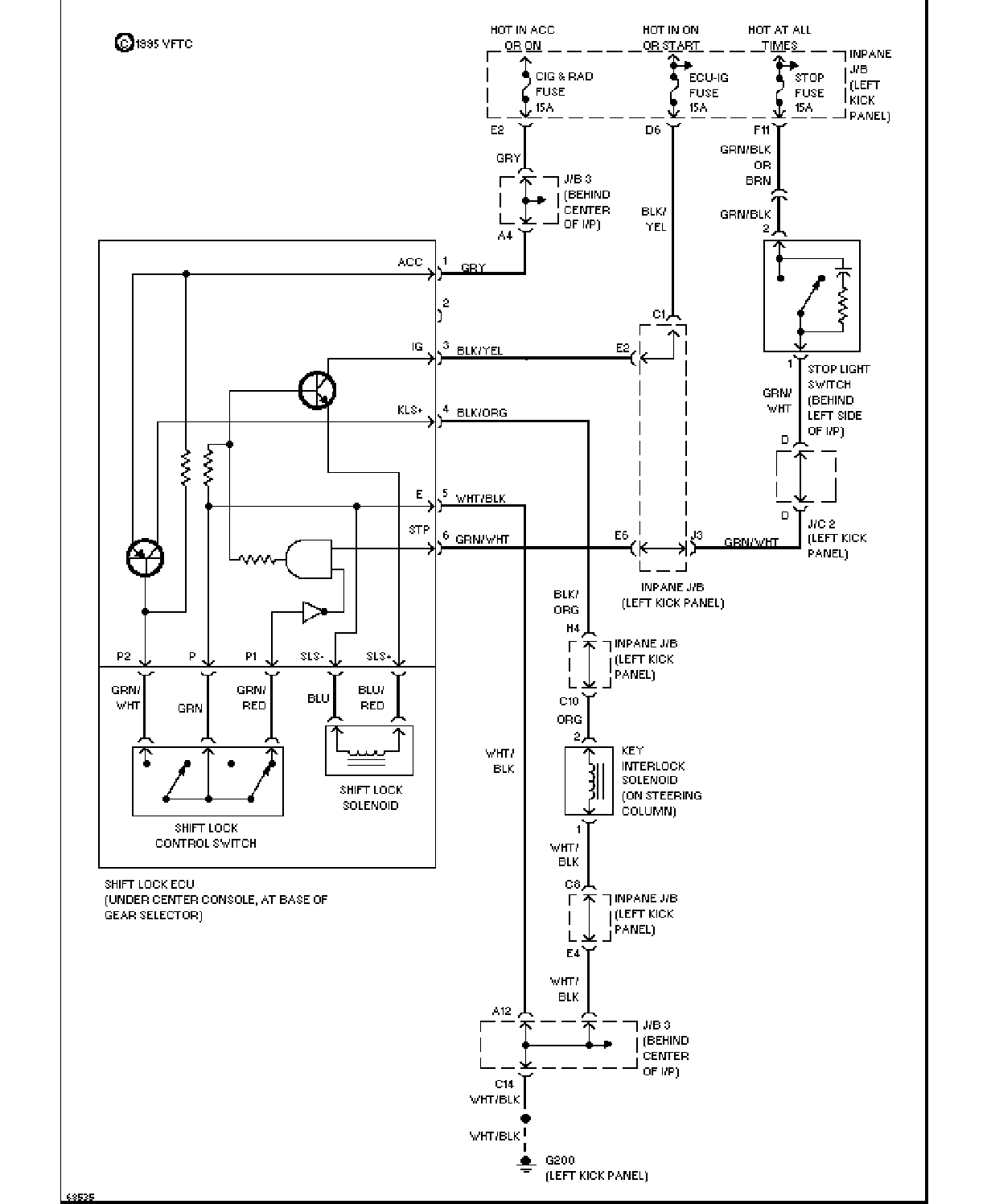

换挡联锁电路图 |

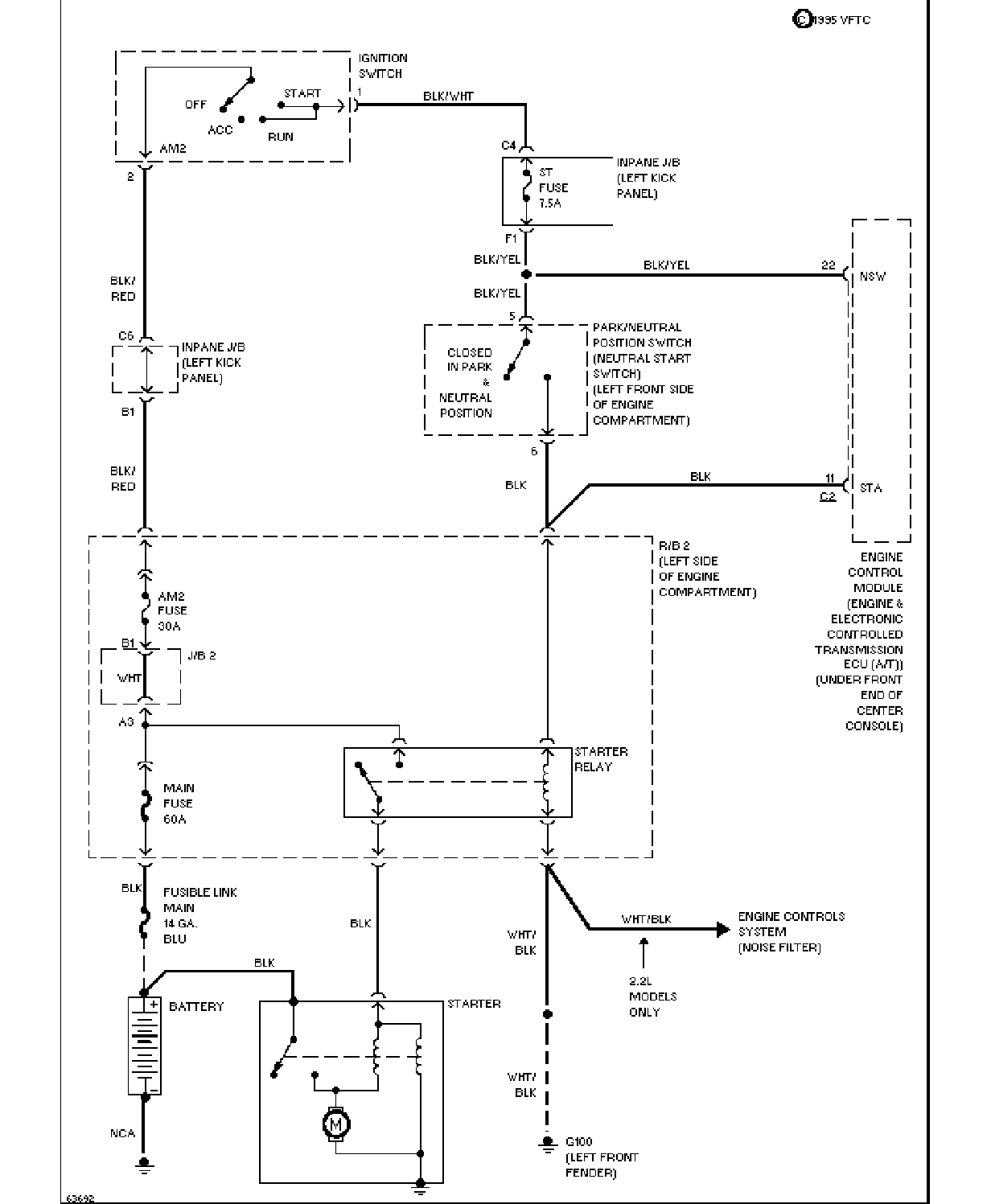

| 起动电路图(AT) |

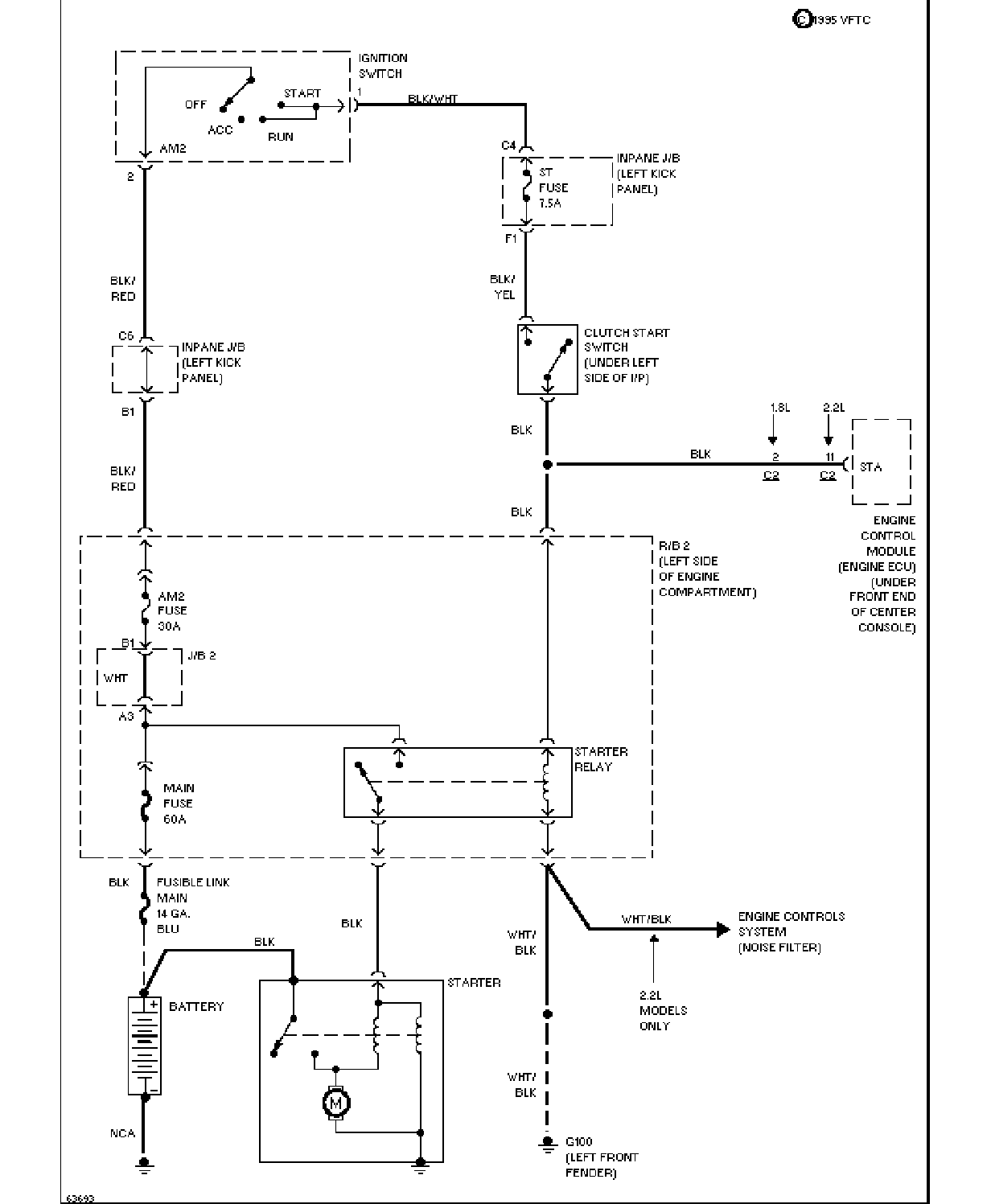

起动电路图(MT) |

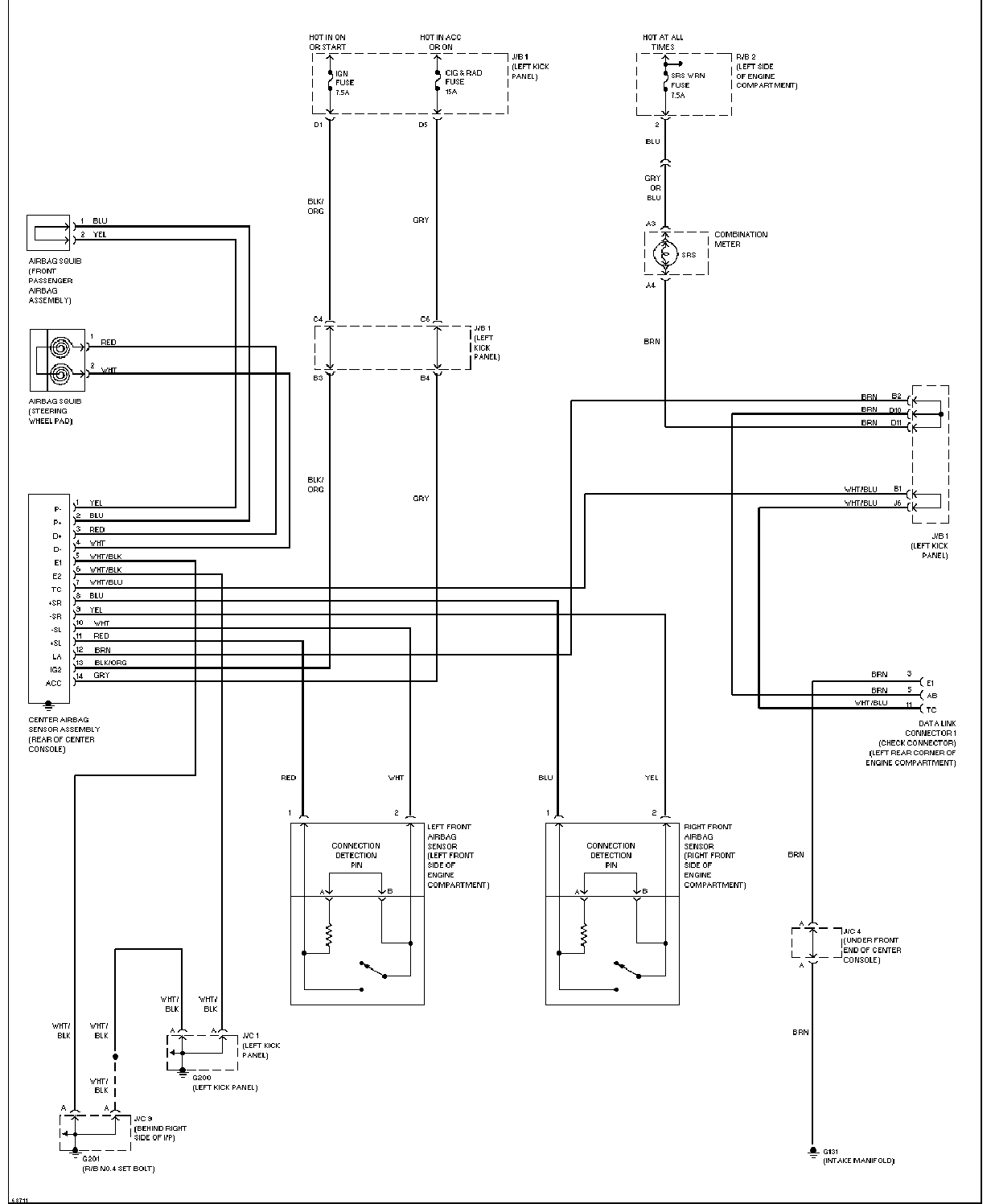

| 安全气囊电路图 |

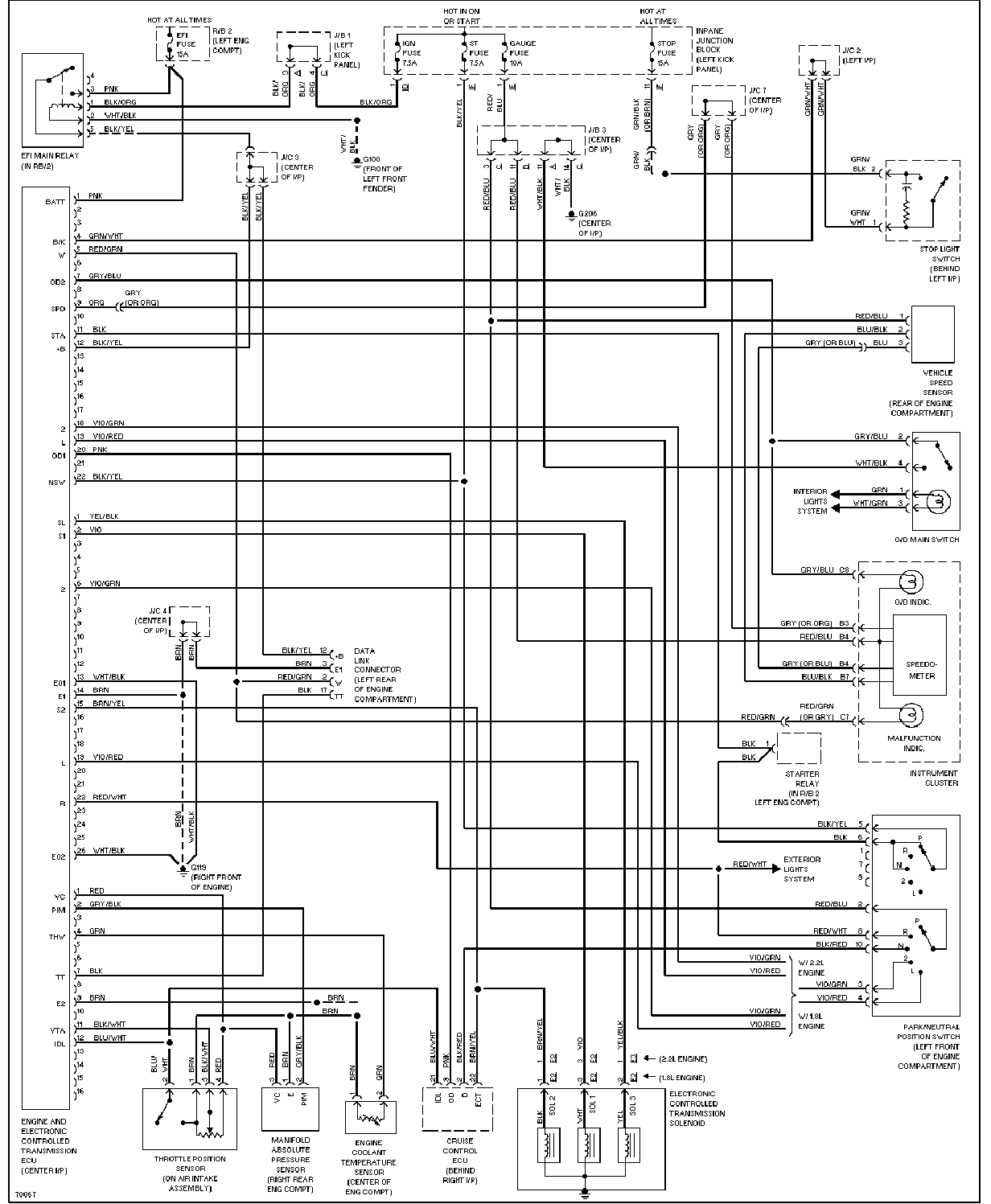

变速箱电路图 |

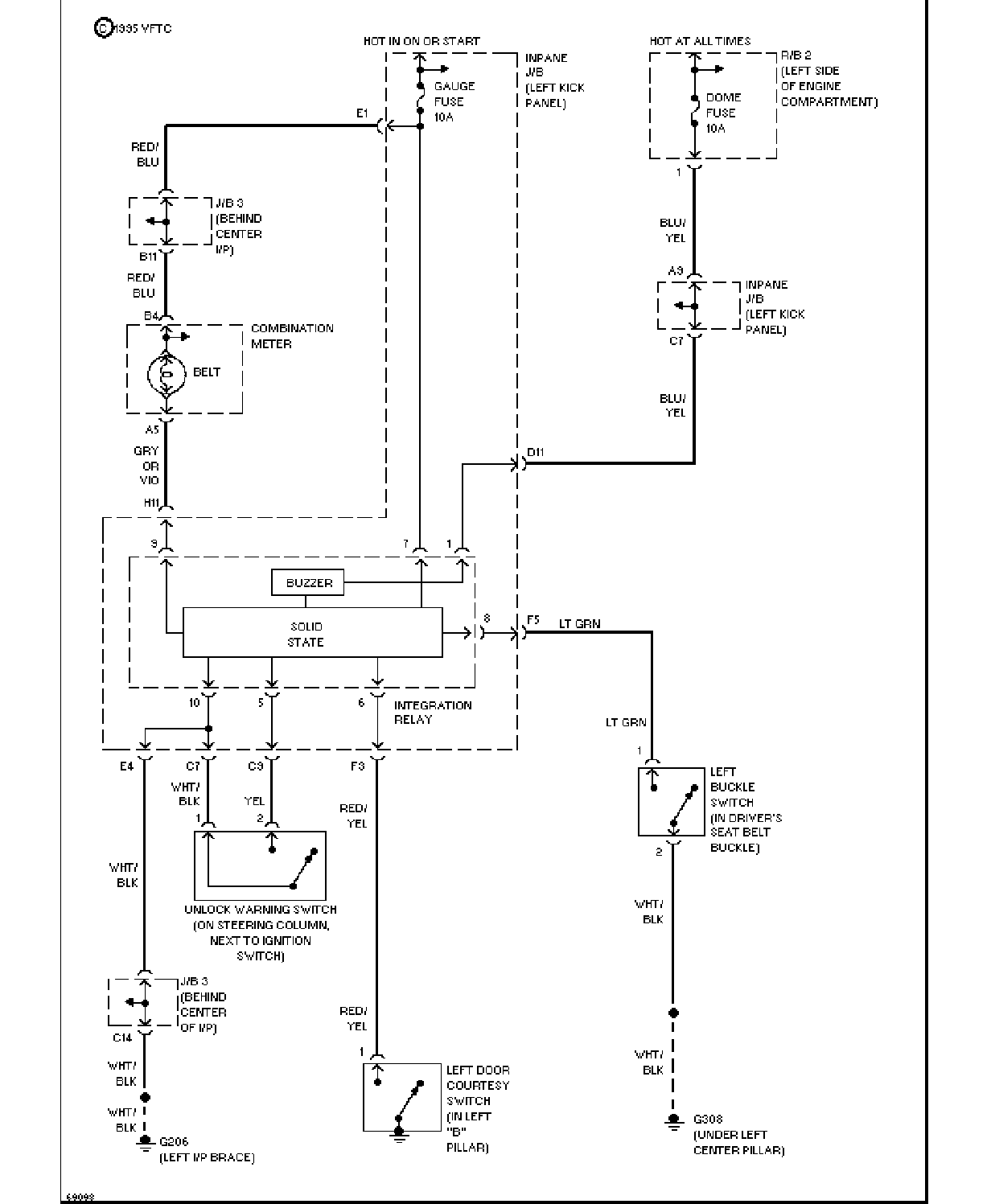

| 报警系统电路图 |
