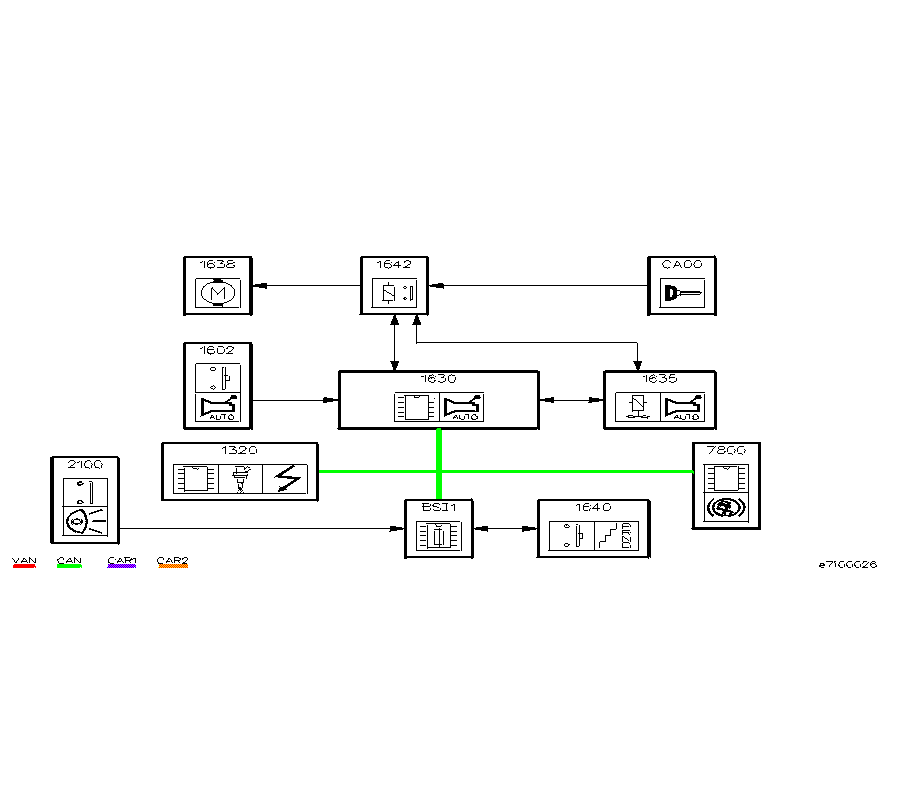

AUTOMATYCZNA SKRZYNIA BIEGÓW - - PROAKTYWNA SKRZYNIA BIEGÓW 4HP20 - SCHEMAT BLOKOWY - e7i00026
| ELEMENTY | SCHEMATY ELEKTRYCZNE | |||
|---|---|---|---|---|
| Numer | Oznaczenie wyrazowe | Schemat ideowy | Połączenie | Schemat rozmieszczenia |
| 1320 | kalkulator sterowania silnika | |||
| BSI1 | modul zarzadzajacy (BSI) | F | F | |
| CA00 | stacyjka | F | F | F |
| 1602 | stycznik sterowania impulsowego | F | F | F |
| 1630 | kalkulator automatycznej skrzyni biegów | F | F | |
| 1635 | blok elektro-hydrauliczny automatycznej skrzyni biegów | F | F | |
| 1638 | silownik blokady dzwigni BVA | F | F | F |
| 1640 | przelacznik programu automatycznej skrzyni biegów | F | F | F |
| 1642 | przekaznik sterowania silownikiem blokady dzwigni zmiany biegów | F | F | F |
| 2100 | wyłącznik świateł stop | F | F | |
| 7800 | kalkulator kontroli stabilnosci | F | ||
