车 型:9-5 3.0 V6 年 款:1998-2001 发动机代号:B308E 拆卸 1.举升并支撑住汽车的前部。 2.拆下下防溅挡板。 3.把2个楔子插入发动机油底壳与副车架以及变速器与副车架之间以支撑住发动机。工具号是83 95 238。 4.拆下:
5.慢慢地顺时针转动曲轴,直到它刚好处于正时标记4和5对齐位置的前面。 6.把锁止工具3安装到曲轴上。工具号是KM-800-10。 7.慢慢地顺时针转动曲轴直到工具臂靠在水泵法兰上。固定在此位置。 8.确保曲轴正时标记4对齐。 9.确保凸轮轴链轮上的正时标记5对齐。 10.把锁止工具6安装到凸轮轴上。KM-800-1:安装在1-3-5气缸的凸轮轴上;KM-800-2:安装在2-4-6气缸的凸轮轴上。 11.使用工具83 94 983固定住张紧器皮带轮,拧松螺栓7。 12.使用工具83 94 983固定住导轮,拧松螺栓8和9。 13.使用5mm的内六角扳手,顺时针转动张紧器皮带轮。轻轻拧紧螺栓7。 14.拆下:

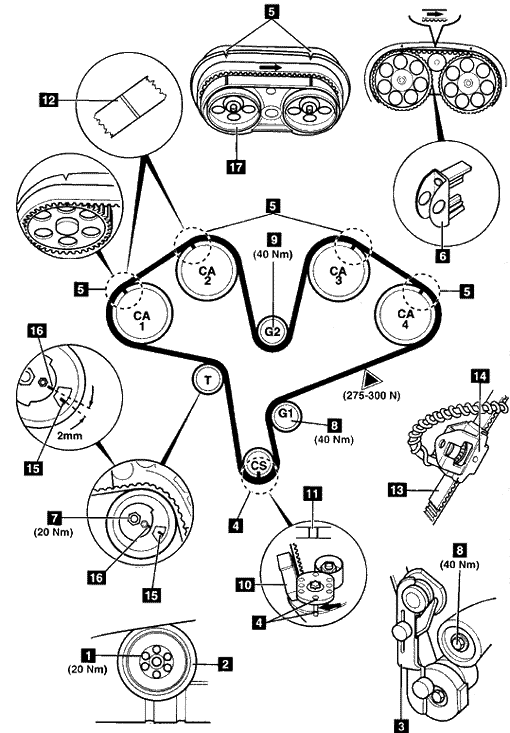

注意:如果皮带要重复使用,用粉笔在皮带上标记皮带的转动方向。 安装 1.确保曲轴正时标记4对齐。 2.确保凸轮轴上的锁止工具6的位置是正确的。KM-800-1:安装在1-3-5气缸的凸轮轴上;KM-800-2:安装在2-4-6气缸的凸轮轴上。 3.确保凸轮轴链轮上的正时标记5对齐。 4.在曲轴链轮上安装正时皮带。使用工具10把皮带楔入到位。工具号是KM-800-30。 5.确保皮带上的双线标记11与曲轴正时标记对齐。 6.确保皮带上的单线标记12与凸轮轴链轮上的正时标记对齐。 7.把正时皮带安装到剩余的链轮和皮带轮上。确保皮带在链轮和皮带轮间被拉紧。 8.安装导轮(G1)和支撑垫圈。 9.逆时针转动下导轮(G1)使皮带张紧,轻轻拧紧螺栓8。 10.拆下楔子10。 11.把锁止工具3安装到曲轴上。工具号是KM-800-10。 12.把一条备用的皮带放到正时皮带上。见图中13所示。在皮带的▼处连接张力计14。工具号是83 93 985。 13.逆时针转动下导轮(G1)直到张力计显示275-300N。拧紧螺栓8到40Nm。 14.拆下张力计14,拆下备用的张紧皮带13。 15.确保上导轮(G2)螺栓能自由地转动。(如图中9所示) 16.使用5mm的内六角扳手转动张紧器皮带轮直到标记15与标记16分别对齐。 17.拧紧螺栓7到20Nm。 18.从凸轮轴链轮CA1和CA2上拆下锁止工具6。工具号是KM-800-1。 19.在凸轮轴链轮CA1和CA2上安装正时表17,工具号是KM-800-20。 20.逆时针转动上导轮(G2)直到链轮上的标记5与正时表17上的标记对齐。 21.拧紧导轮螺栓9到40Nm。 22.拆下:
23.从凸轮轴链轮CA3和CA4上拆下锁止工具6。 24.慢慢地顺时针转动曲轴2圈直到使它刚好处于正时标记4和5对齐位置的前面。 25.把锁止工具3安装到曲轴上。工具号是KM-800-10。 26.慢慢地顺时针转动曲轴直到工具臂靠在水泵法兰上。 27.确保曲轴正时标记4对齐。 28.在凸轮轴链轮CA1和CA2上安装正时表17,工具号是KM-800-20。 29.确保链轮上的标记5与正时表上的标记对齐。检查正时皮带的边缘是否与链轮的边缘对齐。 注意:皮带上的标记仅用于安装。一旦曲轴已被转动,它们将不再对齐。 30.此时检查张紧器标记16是否比标记15高大约2mm。 31.如果标记16比标记15高出不到2mm,重复安装与张紧步骤。 32.按照与拆卸相反的顺序安装部件。 33.拧紧曲轴皮带轮螺栓1到20Nm。 |
|
|
|
