Octavia 1.8

车    型：Octavia 1.8/涡轮增压

年    款：1996-2001

发动机代码：AGN，AGU

拆卸

1.拆卸：

• 辅助传动皮带
• 辅助传动皮带张紧器
• 冷却液膨胀箱。不断开软管。
• 动力助力转向储液罐。不断开软管。

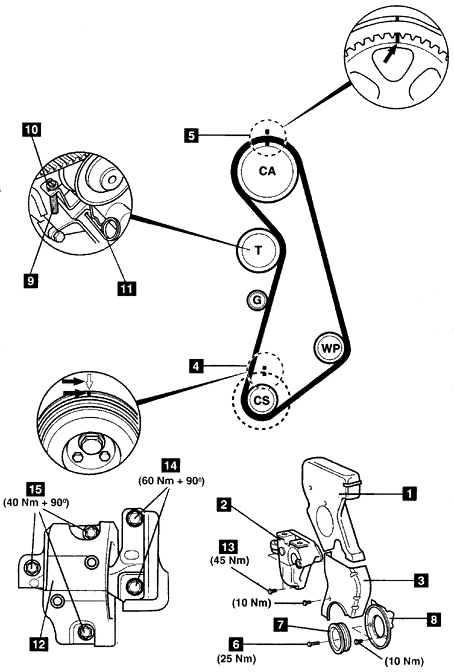

• 正时皮带上盖1

2.举升并支撑住汽车前部。

3.拆卸：

• 发动机下挡板
• 涡轮增压车型：内冷却器软管

4.支撑住发动机。

5.拆卸：

• 右侧发动机支座12
• 发动机支座支架2
• 正时皮带中心盖3

6.顺时针转动曲轴到1号气缸的上止点。确保正时标记4和5都要对齐。

7.拆卸：

• 曲轴皮带轮螺栓(4个螺栓)
• 曲轴皮带轮7
• 正时皮带下盖8

8.将M5双头螺柱插入张紧器9。

9.将螺母与垫圈10装配到双头螺柱。充分拧紧螺母以使一个相配的锁销11可被插入。

注意：不要过度拧紧螺母。

10.拆卸正时皮带。

注意：如果要重复使用皮带，用粉笔在皮带上标记旋转的方向。

安装

1.确保正时标记5对齐。

2.将正时皮带装配到曲轴链轮。

3.装配正时皮带下盖8。

4.装配曲轴皮带轮7。拧紧螺栓到25牛顿米。

5.确保正时标记4对齐。

6.按下列顺序装配皮带：

• 水泵链轮
• 凸轮轴链轮

注意：确保链轮之间无张紧轮侧的皮带是张紧的。

7.拆下锁销11。

8.拆下螺母和双头螺柱10和9。

9.顺时针转动曲轴两圈。确保正时标记4和5都要对齐。

10.安装：

• 正时皮带中心盖3
• 发动机支座支架2

11.拧紧发动机支座支架螺栓13。拧紧力矩：45牛顿米。

12.更新右侧发动机支座螺栓14和15。

13.安装右侧发动机支座12。

14.拧紧发动机支座到支架的螺栓14。拧紧力矩：60牛顿米+90°

15.拧紧发动机支座到车身的螺栓15。拧紧力矩：40牛顿米+90°。

16.按与拆卸相反的顺序安装部件。
