Corsa-A GSi水泵张紧器

车    型：Nova 1.2/1.3/1.4/1.6；Nova GTE；Corsa-A 1.2/1.3/1.4/1.6；

         Corsa-A GSi

年    款：1982-1990

发动机代码：水泵张紧器

            12ST、13N、13SB、14LN、14NV/Z、E16SE

拆卸

1.拆卸：

• 空气滤清器(带燃油喷射的发动机)
• 进气软管(带燃油喷射的发动机)
• 辅助传动皮带

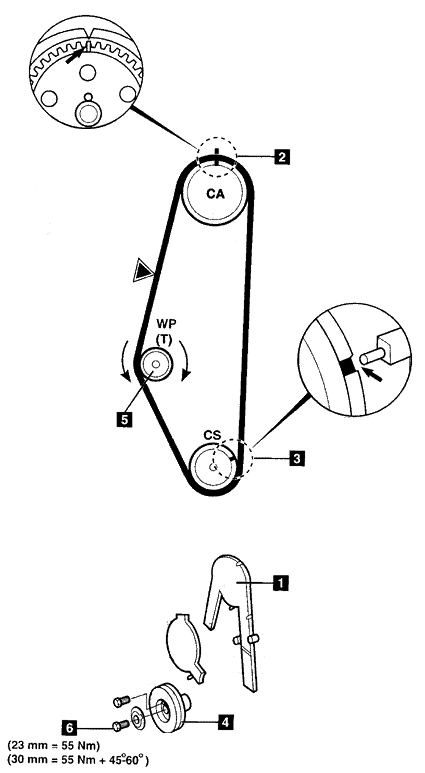

• 正时皮带前盖1

2.顺时针转动曲轴直到正时标记2和3对准。

3.拆下曲轴皮带轮4。

4.拧松水泵螺栓5。

5.使用工具KM-421-A逆时针转动水泵以解除皮带张力。

6.拆下正时皮带。

安装

1.将正时皮带装配到曲轴链轮。装配曲轴皮带轮和螺栓。用手拧紧螺栓。

2.确保正时标记2和3都已对准。

3.将正时皮带装配到凸轮轴链轮和水泵链轮。

4.顺时针转动曲轴两圈。

5.将张力计KM-510-A附装到皮带▼处。

6.用手指轻敲张力计。检查张力计读数。

7.使用工具KM-421-A顺时针转动水泵。

注意：对于一个冷态新皮带，张力计应当显示如下：1.2:5.5单位、1.3/1.4:6.0单位、1.6:4.5单位。

8. 拧紧水泵螺栓到25牛顿米。

9.转动曲轴一圈。重新检查皮带张力。

10.按与拆卸相反的顺序安装部件。

11.拧紧曲轴皮带轮螺栓6。23mm螺栓：55牛顿米；30mm螺栓：55牛顿米+45-60°。
