Astra-F 1.4/1.6 16V

车    型：Corsa-B 1.4/1.6 16V；Astra-F 1.4/1.6 16V；Tigra 1.4/1.6 16V

年    款：1993-2001

发动机号：X14XE，X16XE，X16XEL，C16XE

拆卸

警告：由于某些发动机皮带张紧轮/导轮可能发生故障，需要对其进行改进。请咨询经销商。

1.在辅助驱动带上用粉笔标出其转动方向。

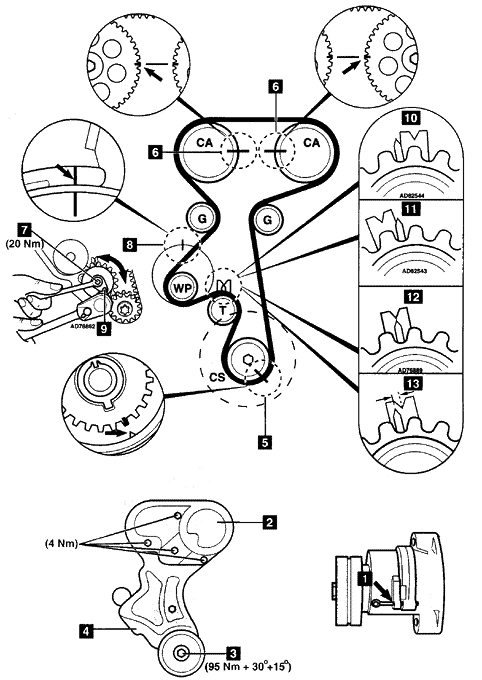

2.转动辅助皮带张紧器，使之离开皮带以释放皮带上的张力。使用环形板手。

3.将4毫米销插入张紧器孔且进入到安装支架1。

4.拆下辅助驱动带。

5.C16XE：断开质量空气流量传感器多头插塞。

6.拆卸：

• 进气管道
• 空气滤清器与空气滤清器壳体
• C16XE：质量空气流量传感器
• 上正时皮带罩2
• 曲轴皮带轮螺栓3
• 曲轴皮带轮
• 下正时皮带罩4

7.暂时装配曲轴皮带轮螺栓3。

8.顺时针转动曲轴直到正时标记5和6对正。

9.确保凸轮轴链轮上的正时标记与气缸盖上边缘对正。

10.松开张紧器螺栓7。顺时针转动张紧器直到指针在左侧挡块10上。

11.拧紧张紧器螺栓7。

12.拆下正时皮带。

  注意：仔细检查张紧器是否磨损或破坏。如有必要，进行更换。

安装

1.确保水泵上的凸缘与气缸体上对应的凸缘对正（如图中8所示）。

2.确保正时标记5和6对正。

3.从曲轴链轮开始，顺时针方向装配正时皮带。确保链轮之间皮带是紧绷的。

4.松开张紧器螺栓7。

5.逆时针转动张紧器直到指针在右侧挡块11上。使用内六角板手9。轻轻拧紧螺栓7。

6.顺时针转动曲轴两圈。确保正时标记5和6对正。

7.松开张紧器螺栓7。

8.顺时针转动张紧器直到指针对正：

• 在支架上的“V”形槽(新皮带)12
• “V”形槽左边缘(旧皮带)13

  注意：在调整过程中正时皮带的驱动侧必须保持紧绷。

9.拧紧张紧器螺栓7到20牛·米。

10.拆下曲轴皮带轮螺栓3。

11.按与拆卸时相反的顺序安装其余部件。

  注意：观察辅助驱动带上标出的转动方向。

12.装配新的曲轴皮带轮螺栓3。拧紧力矩：95牛·米+30°+15°。
