Calibra 2.0 16V手动张紧器

车    型：Astra 2.0 16V；Kadett-E 2.0 16V；Astra-F 2.0 16V；

          Cavalier 2.0 16V；Vectra-A 2.0 16V；Calibra 2.0 16V

年    款：1988-1992

发动机号：手动张紧器

          20XE，C20XE

拆卸

1.拆卸：

• 空气滤清器
• 进气软管

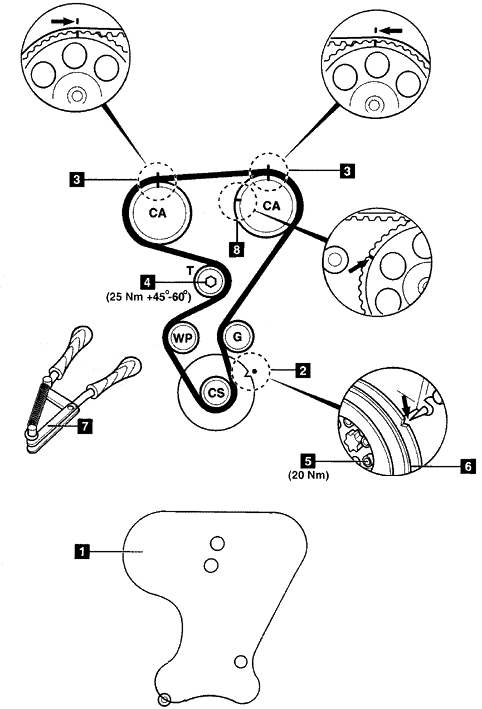

• 正时皮带罩1

2.转动曲轴直到正时标记2和3对正。使用工具KM-321-A。

3.松开油冷却器软管夹。将软管移到一边。

4.拆卸：

• 曲轴皮带轮螺栓5
• 曲轴皮带轮6

5.松开张紧器螺栓4。

6.拆下正时皮带。

安装

注意：请不要再安装旧螺栓。

1.从曲轴链轮开始，安装正时皮带。确保链轮之间皮带的无张力侧是紧绷的。

2.安装曲轴皮带轮。拧紧螺栓5到20牛·米。

3.从凸轮轴链轮上止点标记处逆时针方向标出第八个齿8。

4.使用工具7张紧正时皮带。工具号KM-666 。

5.顺时针转动曲轴两圈，直到第八齿处标记与正时皮带后盖上的正时标记3对正。

6.拧紧张紧器螺栓4。拧紧力矩：25牛·米+45-60°。

7.拆下张紧工具。

8.转动曲轴直到正时标记与2和3对正。

9.按与拆卸时相反的顺序安装部件。
