Vectra-B 1.8/2.0 16V

车    型：Astra-G 2.0 16V；Vectra 1.8/2.0 16V

年    款：1995-2001

发动机号：X18XE，C20SEL，X20XEV

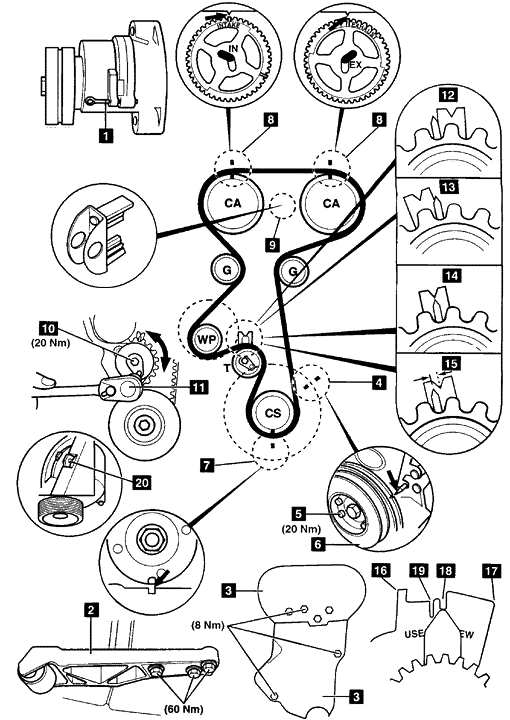

拆卸

警告：由于某些发动机皮带张紧轮/导轮可能发生故障，需要对其进行改进。咨询经销商。

1.拆卸：

• 空气滤清器壳体。

2.举升并支撑住汽车前部。

3.拆下右前车轮。

4.在辅助驱动带上用粉笔标出其转动方向。

5.顺时针转动辅助驱动带张紧器以释放皮带张力。使用环形扳手。

6.将4毫米销插入张紧器孔且进入安装支架1。

7.拆卸：

• 辅助驱动带
• VECTRA：发动机扭力板2
• 正时皮带盖3

8.Astra：安装发动机支撑和调整工具。使用工具KM-6001/KM-909-B。

9.Astra-拆卸：

• 辅助驱动带张紧器
• 右侧发动机座架与支架

10.顺时针转动曲轴，直到正时标记4对正。

11.拆卸：

• 曲轴皮带轮螺栓5
• 曲轴皮带轮6

12.确保曲轴正时标记7对正。

13.在曲轴链轮上正时标记必须与正时皮带后盖内的凹槽对正，见图中8。

14.锁止凸轮轴链轮。使用工具KM-853。

15.松开张紧器螺栓10。

16.顺时针转动张紧器直到指针位于左侧挡块上：使用内六角扳手11。

• 类型1-12。
• 类型2-16。

17.轻轻拧紧张紧器螺栓10。

18.拆下正时皮带。

安装

注意：确保水泵上凸缘与气缸体上相应的凸缘对正，见图中20。

1.确保正时标记7和8对正。

注意：如果凸轮轴链轮已被拆卸：确保链轮的安装销处于正确位置。

2.从曲轴链轮开始，逆时针方向安装正时皮带。确保在链轮之间的皮带是紧绷的。

3.松开张紧器螺栓10。

4.逆时针转动张紧器直到指针位于右侧挡块上：使用内六角扳手11。

• 类型1-13
• 类型2-17。

5.轻轻拧紧张紧器螺栓10。

6.拆下锁止工具9。

7.顺时针转动曲轴两圈。确保正时标记7和8对正。

8.使用工具9锁止凸轮轴链轮。工具号KM-853。

9.松开张紧器螺栓10。

10.顺时针转动曲轴直到指针按依次对正下列各项：

• 类型1：
• 新皮带-支架上“V”形槽14
• 旧皮带-“V”形槽左边缘15
• 类型2：
• 新皮带-支架上“NEW”槽18
• 旧皮带-支架上“USED”槽19

11.拧紧张紧器螺栓10到20牛·米。

12.拆下锁止工具9。

13.顺时针转动曲轴两圈。确保正时标记7和8对正。

14.检查指针是否对正下列各项：

• 类型1：
• 新皮带-支架上“V”形槽14
• 旧皮带-“V”形槽左边缘15
• 类型2：
• 新皮带-支架上“NEW”槽18
• 旧皮带-支架上“USED”槽19

15.如果没有对正：重复张紧步骤。

16.按与拆卸时相反的顺序安装部件。

注意：观察在辅助驱动带上标出的转动方向。

17.拧紧曲轴皮带轮螺栓5到20牛·米。

18.拧紧发动机扭力板托架螺栓到60牛·米。
