Omega-B 2.2 16V

车    型：Omega-B 2.2 16V；Frontera 2.2 16V；Sintra 2.2 16V

年    款：1995-2001

发动机号：X22XE，Y22XE

拆卸

警告：由于某些发动机皮带张紧器/导轮可能发生故障，需要对其进行改进。咨询经销商。

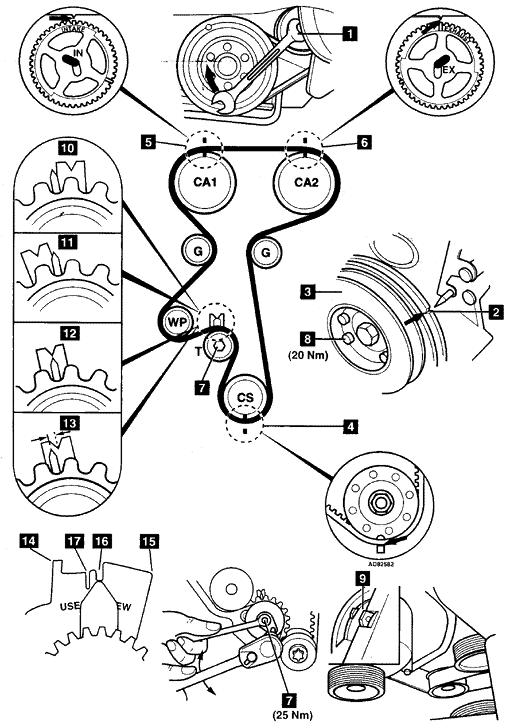

1.在辅助驱动带上用粉笔标出其转动方向。

2.顺时针转动辅助驱动带张紧器1以释放皮带张力。

3.拆下辅助驱动带。

4.顺时针转动曲轴直到正时标记2对正。

5.Omega：重新配置临近正时皮带罩的管道与线束。

6.拆卸：

• 发动机下部挡板
• 曲轴皮带轮螺栓8
• 曲轴皮带轮3
• 正时皮带罩

7.顺时针转动曲轴直到正时标记4、5、6对正。

8.使用工具KM-832/853锁止凸轮轴链轮。

9.松开张紧器螺栓7。

10.逆时针转动张紧器直到指针位于左侧挡块上。使用内六角扳手。

• 类型1-10
• 类型2-14

11.轻轻拧紧张紧器螺栓。

12.拆下正时皮带。

安装

1.确保水泵上的凸缘与气缸体相应的凸缘对正，见图中9。

2.确保正时标记4、5、6对正。

3.确保锁止工具处于正确的位置。

注意：安装到进气凸轮轴(CA1)与排气凸轮轴(CA2)的链轮有相似的正时标记。如果拆卸，确保凸轮轴链轮上的定位销位置正确且正时标记与相应的“INTAKE”(进气)标记5和“EXHAUST”(排气)标记6对正。

4.从曲轴链轮开始，逆时针方向安装正时皮带。确保曲轴链轮与排气凸轮轴链轮(CA2)之间的皮带是紧绷的。

注意：皮带调整必须在发动机冷机时进行。

5.松开张紧器螺栓7。

6.逆时针转动张紧器直到指针位于右侧挡块。

• 类型1-11
• 类型2-15

7.轻轻拧紧张紧器螺栓7。

8.拆下锁止工具。

9.顺时针转动曲轴两圈。确保正时标记4、5、6对正。

10.松开张紧器螺栓7。

11.顺时针转动张紧器直到指针如下对正：

• 类型1：
• 新皮带-支架上“V”形槽12
• 旧皮带-“V”形槽左边缘13
• 类型2：
• 新皮带-支架上“NEW”槽16
• 旧皮带-支架上“USED”槽17

12.拧紧张紧器7螺栓到25牛·米。

13.按与拆卸时相反的顺序安装其余部件。

14.拧紧曲轴皮带轮螺栓8到20牛·米。

注意：观察在辅助驱动带上标出的皮带转动方向。
