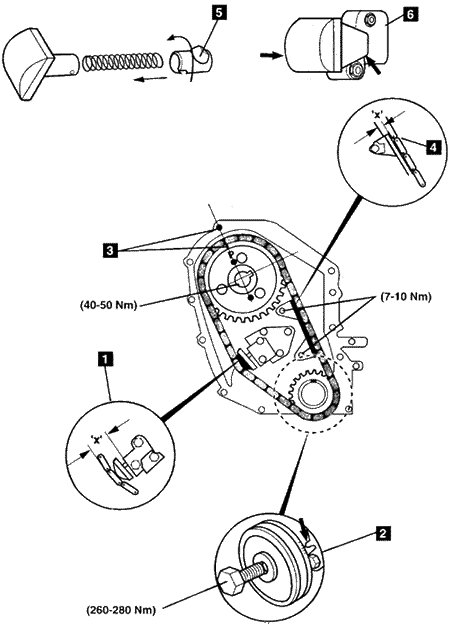

气门正时调整步骤

1.检查正时链与链轮是否磨损：

• 如果‘X’(如图中1所示)超过27毫米，更换链条。

2.确保曲轴在1缸上止点 2。

3.安装凸轮轴链轮与链条，确保正时标记3对齐。

4.调整链条导板以在‘X’处获得0.25毫米的最大间隙 4。

5.缩回张紧器：

• 插入张紧器棘轮并顺时针转动使其锁紧(如图中5所示)。
• 用一个2.3毫米的隔环将衬垫6安装到张紧器体以防止安装过程中活动。

6.释放张紧器：

• 拆下隔环并完全压下张紧器衬垫6。
