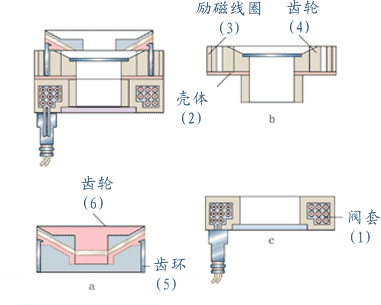

上一页下一页 　 　   磁力动力转向系统   　　 电子旋转助力器 　　由静止和旋转两部分构成。静止部分包括外部磁路（壳体2等）和励磁线圈3，励磁线圈3紧固在转向器壳体2上。旋转部分包括永磁体(a)和齿型组件图(b)。永磁体a由30个磁极构成的永久磁环7和塑料保持架8组成，并通过注塑连接在阀芯轴9上。齿型组件b由一个较大的内齿环5和一个较小的齿轮6组成。齿环5和齿轮6各有15个轮齿，齿轮6套在齿环5的中心部位，二者齿顶相对，但错开半个轮齿，并且齿顶之间留有一定的间隙(d)，齿环5和齿轮6用金属板4固结成一体（齿型磁回路），并固定在阀套１上。永磁体a插入齿型组件b的齿顶间的间隙中，而励磁线圈3位于齿型组件b的下方。 　　 　　 　 　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　 　　　　　　　　　　　　　　　　　　　　　　 　 上一节 下一节 上一页下一页
