高級汽車綜合檢測技術實務精華

　

(肆)、調整程序

一、前束(前輪)

1.前束調整

調整方式，是使偏心凸輪轉到適當位置。

2.前束調整

轉動星形輪並將螺帽旋進 或旋退，用以調整前束。

3.前束調整

同時移動兩個前束螺栓，來調整前束。

4.前束調整

改變偏心螺栓的量，來調整前束。

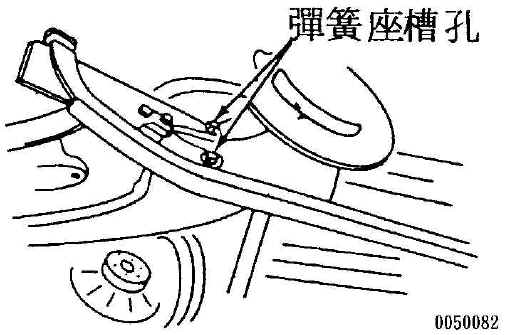

5.前束調整

將控制臂而車前方移動，可調整前束值減少。

6.前束 — Toe-In(前輪)

放鬆橫拉桿固定螺絲。轉動調 整接頭(雙頭螺栓)或拉桿螺帽，直到符合規格。利用螺帽調整時，須 面對車子朝車子前方轉動。鎖緊固定螺絲扭力40ft-lbs.(55N.m)。

7.前束 — Toe-In(前、後輪)

放鬆橫拉桿的固定螺帽。轉動拉桿調整前束到規格值。不能轉動防麈膠套(除非更換)鎖緊螺帽扭力45ft-lbs.(61N.m)。

8.前束 — Toe-In(前輪)

放鬆拉桿螺帽〝B〞並使拉 桿向車後端滑動，則所增加的為 負前束值。放鬆拉桿螺帽〝A〞 並使拉桿向車前端滑動，則所增 加的為正前束值。先鎖緊拉桿螺 帽〝A〞扭力6-12ft-lbs.(8-6N.m) ，再鎖緊拉桿螺帽〝B〞扭力35 -50ft-lbs.(47-68N.m)。

二、前束(後輪)

1.前束 — Toe-In(後輪)

鬆開附在下控制臂上的軸座螺帽及螺絲轉動調整桿到所需設定的位置，然後固定調整桿的位 置。鎖緊軸座螺帽的扭力是60- 86ft-lbs.(81-115N.m)。

　

2.前束 — Toe-In(後輪)

鬆開附在車體的後控制臂， 以便就近調整各邊的車輪，再轉動調整凸輪，才能得到需要的設 定位置。鎖緊控制臂固定螺絲的 扭力是40-55ft-lbs.(54-75N.m)。

3.前束 — Toe-In(後輪)

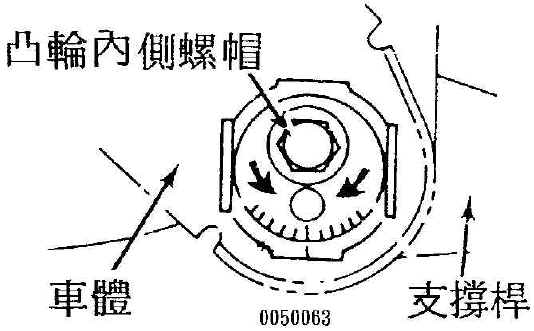

將後支撐桿末端內側的凸輪螺帽旋鬆。轉動凸輪調整前束到適當的規格。鎖緊螺帽的扭力是140ft-lbs.(190N.m)。

　

4.前束 — Toe-In(後輪)

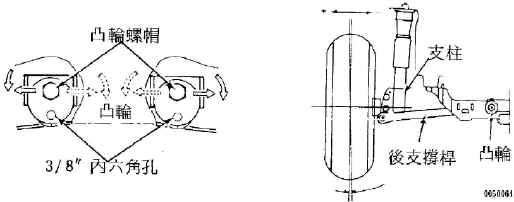

旋鬆後支撐桿端內側的凸輪螺 帽，再以相反方向相等的轉動兩邊的凸輪，直到所需要的適當規格。 鎖緊螺帽的扭力是64ft-lbs.(87N.m)

　

5.前束 — Toe-In(後輪)

旋鬆控制臂內側前、後的螺絲 。插一支槓桿在控制臂後端螺栓和支架之間，左右扳動直到所需的前 束值。 鎖緊扭力為66ft-lbs.(90N.m)。
