陸、引擎系統電路檢測要點
◎檢查引擎警示燈電路檢測
(一)、Check Engine 警示燈功能說明
檢查引擎警示燈(Check Engine Light)，在引擎電腦的控制電路當 中，具有兩個特別功能。
1、故障警示功能
在行駛途中，儀錶板上的 "Check Engine" 燈亮起，表示引擎系統有 故障產生，以提醒駕駛人應檢查引擎，並到保養廠檢修。
2、故障碼輸出功能
除了有些車種的 Check Engine 燈，只具備警示功能外，大部份車種 均具有自我診斷 ── 故障碼輸出功能。也就是說，經由自我診斷接 頭的設定或觸發，甚至點火開關轉在 ON 位置，即能藉著 Check Engine 燈閃爍方式，閃示故障碼。
(二)、檢查引擎燈閃示故障碼型態
檢查引擎燈所閃示的故障碼，依車種的配備和電路設計功能，可分 為下列各種型態。
1. 持續亮燈。
(例：積架車系)故障正常
2. 累計閃示故障碼。
(所有閃示次數總和，即是代表故障碼的數字)
(例：賓士車系)
3. 兩位數閃示故障碼。
(分別閃示拾位數和個位數故障碼)
(例：美 國車系)
4. 三位數閃示故障碼
(分別閃示百位數、拾位數和個位數故障碼)
(例：富豪車系)
5. 四位數閃示故障碼。
(分別閃示千位數、百位數、拾位數和個位數故障碼)
(例：福斯車系)
6. 智慧閃示型故障碼。
一組故障碼中，具有系統掃瞄、記憶指示、 進入診斷提示、故障碼和故障提示等多工意義)
(例：BMW 車系)
(1)系統掃瞄 (2)記憶指示 (3)進入診斷提示 (4)故障碼 (5) 故障提示
(三)、檢查引擎警示燈電路說明

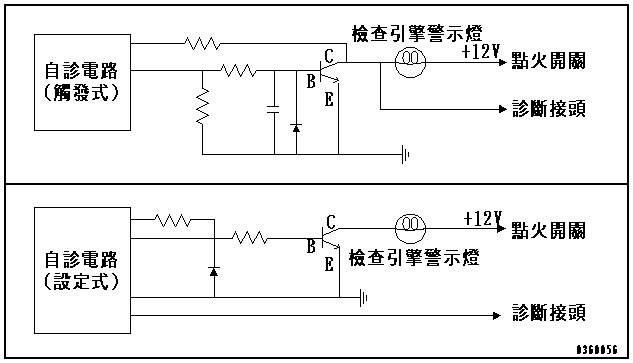

儀錶板上的 Check Engine(檢查引擎)警示燈，其電源來自點火開關，經過燈泡的電熱絲後，才到引擎電腦，交由功率電晶體驅動控制。該功率電晶體的 B 極(基極)，則由邏輯電路給予信號，而邏輯電路的信號，係由各感知器監視電路和控制系統監視電路供應。也就是說，感知器的電路，以及控制元件的電路，依設計需要和系統功能特性，以並聯方式監視電路是否正常，甚至程式信號處理不當，亦是監視電路的任務之一。
若配合原廠設計的自我診斷模式，即能透過邏輯電路的設定或觸發 ，藉著燈泡閃示方式，直接輸出記憶的故障碼。在故障碼讀取後，亦需經由原廠設計的清除模式，例如拆下電瓶負極樁頭(解除記憶電源)、或進入故障碼設定解除程式、或觸發時間解除等。
(四)、檢查引擎警示燈電路故障分析
1、警示燈一直不亮
檢查引擎警示燈，在點火開關 ON 時，一直不亮，如同虛設時，以電壓錶測量引擎電腦接腳端，若無 12V 電壓，表示燈泡燒毀或保險 絲斷路。若有 12V 電壓出現，則從引擎電腦接腳處，以跨接搭鐵方 式，檢測警示燈是否會亮，如果燈泡正常，則表示控制燈泡電路的 電晶體已損壞。
2、警示燈一直亮著
警示燈一直亮著，其產生的因素有三種：
(1). 警示燈控制端的電路有短路現象。
(2). 故障檢修後，尚未清除故障碼。
(3). 確實仍有故障碼存在，等待檢修和清除。
3、警示燈不能閃示故障碼
為何警示燈不能閃示故障碼?，其原因有：
(1). Check Engine 燈，只具有警示故障功能，未有故障碼輸出功能設計。
(2). 讀取故障碼方式不當，即是未依照原廠規定的自我診斷模式。
(3). 故障碼記憶輸出的邏輯電路不良，如設定電路有斷路。
(4). 警示燈電路被更改，例如被接到機油壓力開關等情形。
