三、汽車上五種主要的信號

簡介：

本篇中將討論汽車上五種主要的信號形式，分別以感知器及元件來分類。

 1.直流信號(DC)

汽車上產生直流信號的感知器和元件：

供給電源電壓的元件，像PCM所產生的參考電壓。

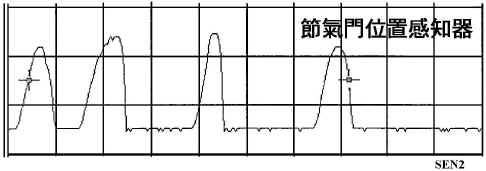

類比感知器信號：如水溫感知器、進氣溫度、節氣門位置、EGR閥門位置、 含氧感知器、熱線式流量計、真空溫度開關以及GM、CHRYSLER及亞洲車 的MAP等。

2. 交流信號(AC)

產生交流型式的感知器和元件：

磁感應式凸輪/曲軸位置感知器。

ABS輪速感知器(輪速)。

車速感知器(VSS)。

爆震感知器。

3. 固定脈衝信號

產生交流型式的感知器和元件：

霍爾效應凸輪/曲軸感知器。                     數位式空氣流量感知器。

FORD MAP感知器。                                   光學感應式車速感知器(VSS)。

凸輪軸/曲軸感知器、數位處理信號。

4. 脈衝變頻式信號

產生此種信號的感知器和元件：

噴油嘴                                 電子點火正時電路

EGR控制電磁閥                  怠速控制馬達及電磁閥

點火線圈一次線路              變速箱電磁閥

防滑剎車液壓電磁閥

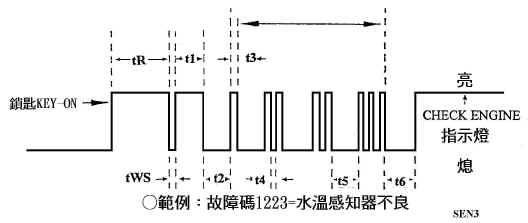

5. 序列式信號

汽車上會產生此種信號的元件和感知器：

包括PCM、BCM、防盜以及配備自我診斷的各種電腦之間傳遞的信號。
