■點火測試
◎ 概論
傳統式分電盤點火系統，已漸漸由直接點火系統取代，由於點火系統的高壓線與各缸之間有一定的配對，往往因檢修上的疏失，而將高壓線插錯，本節首先整理出GM、FORD、CHRYSLER美國車三大車系直接點火系統，高壓線之配對圖解如後：
(一)、GM — 通用車系：
通用車系直接點火系統，區分為三大類：
第1類：C3I：Computer Controlled Coil(電腦控制高壓線圈)

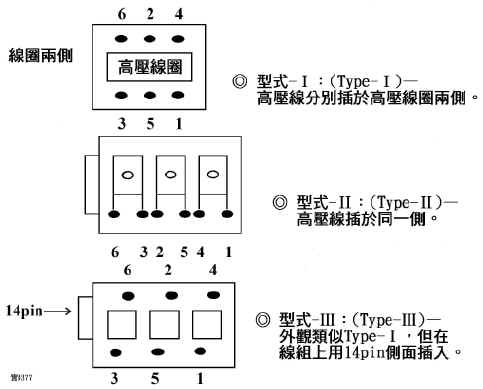

＊ C3I又區分為三種：
GM車系點火順序：
|
缸 數 |
點 火 順 序 |
引擎圖 |
點 火 順 序 |
|
4 |

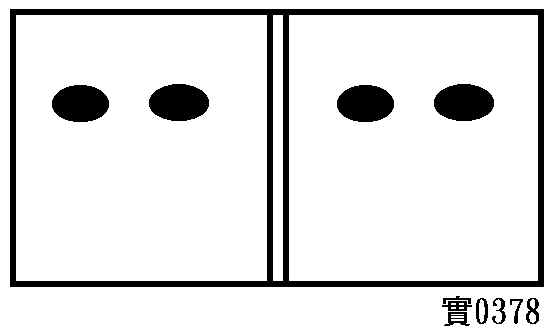

1-3-4-2(1/4；2/3) |
B |
DIS：直接點火 IDI：整體式直接點火 |
|
6 |
1-2-3-4-5-6(1/4；2/5；3/6) |
C |
DIS：直接點火 |
|
8 |

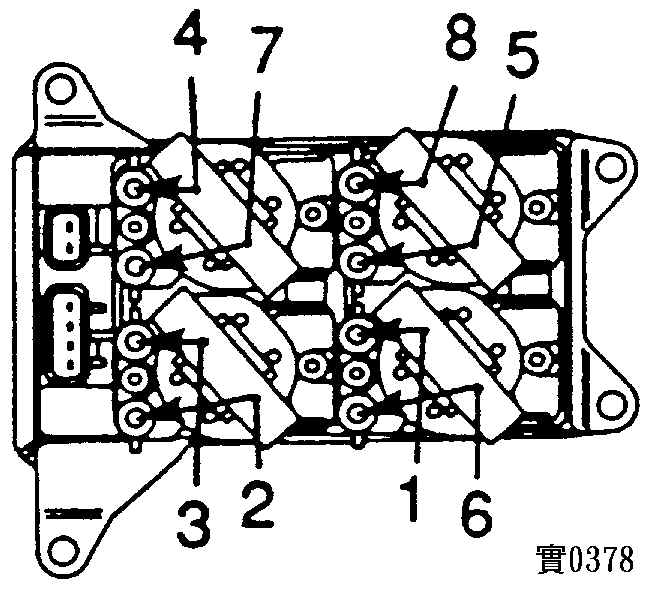

1 8 4 3 6 5 7 2(1/6；5/8；4/7；2/3) |
D |
DIS：直接點火 |
|
6 |
1-6-5-4-3-2(1/4；3/6；2/5) |
A |
C3I：電腦控制點火 |
第2類：DIS：Direct Ignition System(直接點火系統)
|
|
|
第3類：IDI：Integrated Direct Ignition(整體式直接點火系統)
◎ 點火順序為 1-3-4-2
|
|
|
|
|
|
|
