肆、基本檢測要點十大流程分析:─ 知難行易

一、燃料系統檢測要點:

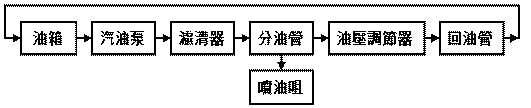

◎電腦控制噴射引擎燃料系統基本元件如下:

◎油箱檢查要點:

1.外型是否變形。

2.通氣回路含活性碳罐是否良好。

3.油箱蓋是否良好。

4.加油管及限制口是否良好。

◎汽油泵浦檢查要點:

1.泵浦線圈電阻:2∼4歐姆(任何型式均相同)。

2.泵浦耗用電流;最大輸出阻力負荷時應在 10安培以下。

★汽油泵浦油壓測試有:

(1)供油壓力

(2)調節壓力

(3)最大油壓

(4)供油量

(5)系統殘壓

(6)油密測試。

(1)供油壓力:係引擎怠速運轉中燃料系統的實際工作油壓。

(2)調節壓力:係引擎怠速運轉中將油壓調節器真空管折開後燃料系統 升高時的油壓減去供油壓力的差值應在4∼10psi//0.28∼ 0.7Kg/c㎡。

(3)最大油壓:係引擎怠速運轉中,將回油管夾住時燃料系統的油壓應 在供油壓力2∼3倍。

(4)供  油  量:係引擎怠速運轉中,讀取燃料系統油壓,然後急加速引擎 到3000RPM以上,此時立刻讀取油壓值,應不得低於供油 壓力減3psi以上。

(5)系統殘壓:係引擎怠速運轉中,讀取燃料系統油壓,然後將引擎熄 火,並等待20分鐘後,燃料系統油壓應保持在20psi(1.4 Kg/C㎡)以上(單點噴油系統沒有殘壓)。

˙如果無法保持殘壓時,再將引擎發動後,建立油壓後熄 火,然後將回油管夾住後,即能保持正常殘壓,表示油 壓調節器洩漏;如果夾住進油管時,才能保持正常殘壓 ,則表示汽油泵浦內漏;如果同時夾住進油管及回油管 仍無法保持殘壓,表示噴油咀漏油。

˙判斷那一缸噴油咀洩漏的方法:將引擎加速,並保持在 1500RPM以上2∼3分鐘,然後熄火,並拆下火星塞觀察,如果在陶磁體表面有一邊黑;一邊白褐色,則表示該缸噴油咀漏油。

(6)油密測試:係判斷噴油咀是否滴油的測試,拆下分油管,噴油咀保 持在上面,當建立燃料系統油壓保持在供油壓力以上(不 發動),觀看噴油咀,在一分鐘內不得有滴油現象。

◎技術小檔案1.:當引擎怠速運轉,觀察供油壓力,如果會持續緩緩 降低供油壓力約20psi(1.4Kg/C㎡)以下時,此刻拆鬆 進油管,如果引擎立即熄火表示汽油泵浦供油量不 足,如果拆鬆進油管時,引擎反而穩定,並有提速 現象,表示油壓調節器阻塞。

◎技術小檔案2.:各型汽油泵浦的線圈電阻均在2-3歐姆之間,最大耗用電流應在7安培以下,最大容許不可超過10安培。

◎技術小檔案3.:當清洗噴油咀後,引擎發生爆震現象,是因為氣門頸的積碳,未完全清除。

■燃料系統油壓測試

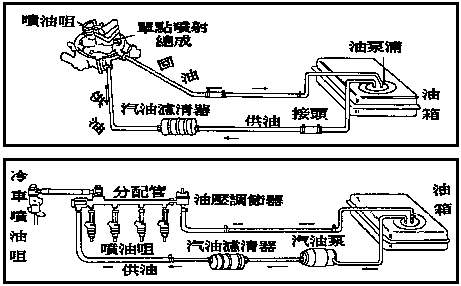

汽油引擎燃料系統基本上分為兩類:

◎單點噴射系統(TBI)

◎多點噴射系統(PFI)

◎燃料系統壓力診斷

1.連接上油壓錶測試系統油壓。

2.引擎發動或利用跨線直接讓汽油泵浦運轉。

☆3.首先測試汽油泵浦調節油壓:

(1) 讀取並記錄發動中油壓。

(2) 拆下油壓調節器上真空管。

(3) 再讀取油壓讀數,應比(1)的壓力高4-10psi。

(4) 若壓力沒升高表示油壓調節器不良。

☆4.測試汽油泵最大供油壓力:

A.讀取並記錄系統油壓。

B.夾住回油管。

C.再讀取油壓讀數,應比A.的壓力高2-3倍。

D.若壓力沒有升高2-3倍,表示汽油泵浦不良。

5.系統油壓調節器阻塞不回油測試:

當油壓調節器阻塞無法回油之現象 ─

˙引擎怠速運轉中,引擎會抖動,最後會熄火。

˙油壓錶讀數會漸漸降低。

˙若將油路釋放一些燃油後,引擎反而運轉正常,油壓反而升高, 即表示油壓調節器不良,如果釋效一些油時,引擎即刻熄火表示 汽油泵浦供油不足。

◎燃料系統檢測實務:

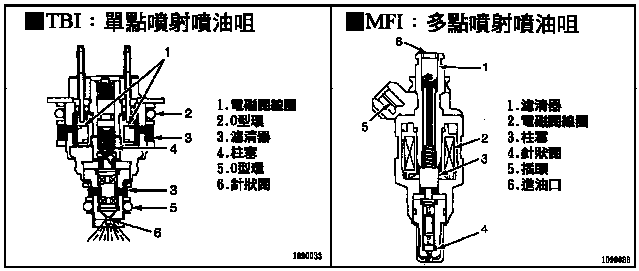

※油咀電阻值:單點噴射油咀為:0.8-1.8歐姆。

多點噴射油咀為:12-17歐姆。

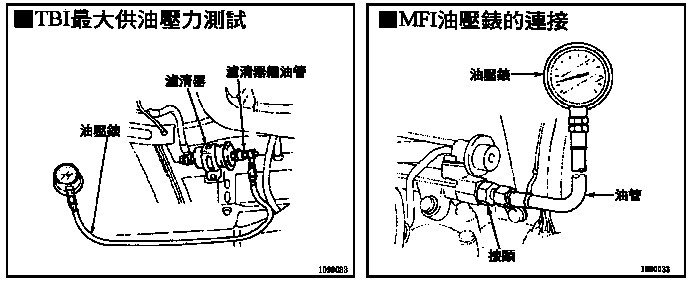

※汽油泵浦最大供油壓力:(回油管夾住時)。

●TBI單點噴射:25-40psi

●MFI多點噴射:70-90psi

※怠速運轉時系統調節油壓:

●TBI單點噴射:10-20psi

●MFI多點噴射:25-45psi

※燃料系統殘壓:(當泵浦停止運轉一分鐘後系統應保持最低的壓力值)。

●TBI為21psi以上(如上圖量測)

●MFI為25psi以上

6.噴油咀平衡測試:

◎點火開關OFF,並接上油壓錶。

◎拆下所有噴油咀線頭。

◎點火開關ON,並打馬達15秒。

◎等待30秒以後系統油壓不可以降低,若油壓會下降則將回油管夾 住,觀察油壓錶讀值,如果油壓即不會再下降,則表示油壓調節 器漏油,如果油壓繼續降,則夾住進油管,此時油壓不再下降則 表示汽油泵會漏油,若有仍然繼續降則表示噴油咀有嚴重漏油。

◎當油壓在KEY-ON後沒有上述現象,即可開始進行噴油咀平衡測 試:

缸數 1 2 3 4 5 6 讀值

5mS

            I
            II
            平均
            判斷

10mS

            I
            II
            平均
            判斷

500mS

            I
            II
            平均
            判斷

◎利用上表將油壓測試值記錄。

◎各缸之間平均不可相差超過1.5psi(10KPA)。

7.壓力單互換表

  PSI KPA BAR Kg/c㎡
PSI 1 0.145 14.504 14.22
KPA 6.8946 1 100 98.074
BAR 0.0689 0.01 1 0.9807
Kg/c㎡ 0.0703 0.0102 1.02 1

■噴油咀正確的維護方法及引擎通病

◎狀況:當冷車不穩,怠速抖動或加速性能不良,怠速或在2500RPM 時,HC值太高。

◎說明:

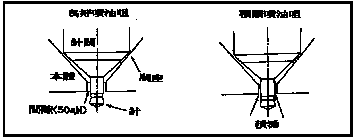

1.正確清洗噴油咀,注重要點:

2.燃料系統殘壓測試(多點噴射系統)

(1) 當引擎起動困難,若在燃料系統可能造成的原因:

˙冷車噴油咀不良。(阻塞)

˙油壓洩漏。

˙汽油泵內釋壓閥無法關閉。

˙油壓調節器不良。

˙噴油咀不良。

(2) 進行殘壓測試時,必須先判斷冷車噴油咀是否正常。

(3) 測試程序:

a. 連接油壓錶到測試孔。

b. 點火開關KEY-ON,並等待幾秒,以建立油壓。

c. 點火開關KEY-OFF,並讀取油壓錶值,。

d. 當20分鐘以上,油壓仍維持在20psi以上,表示系統正常。

e. 當20分鐘後,油壓低於20psi,請依下列程序再進行檢查。

f. 將點火開關KEY-ON,並等待幾秒再建立油壓。

g. 利用夾管器,夾住汽油泵浦出油側油管。

h. 將點火開關KEY-OFF,再讀油壓錶壓力值。

I. 當20分鐘後,油壓在20psi以上,表示剛剛油壓之所以降低,是因 為汽油泵浦內漏油,更換汽油泵。

j. 當20分鐘後,油壓仍於20psi以下,請依下列程序繼續檢查。

k. 放鬆夾管器,並再將點火開關KEY-ON,再次建立油壓,並利用 夾 管器夾住回油管。

l. 當20分鐘後,油壓在20psi以上,表示剛剛油壓之所以降低,是因 為汽油泵浦內漏油,更換汽油泵。

m. 若仍低於20psi以下,表示噴油咀漏油。
