電晶體 Tr ：

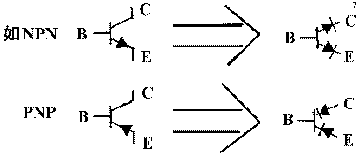

電晶體 Tr 又稱雙載子接面晶體，有NPN及PNP兩種，在使用上完全相反，但其工作原理均是用電流大小來控制基極(B)而使集極(C)與射極(E)工作。基本上電晶體可視為兩個二極體的背接(但實際製造並非如此)。

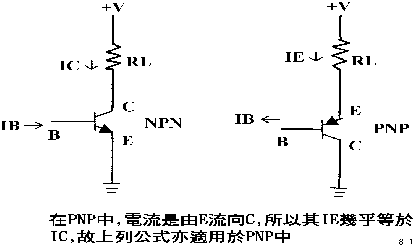

 工作原理也很容易，就是B極電流愈大，其流經C極的電流就愈大，直到電晶體為飽和狀態，公式如下：

Ic = IB×hfe

Ic：流經C極(集極)電流

 IB：流經B極(基極)電流

hfe：電流放大倍數

◎電晶體的分壓與分流：

在飽和狀態下，VCE很小約0.2V，其VBE為切入電壓0.7V (因B與E有一PN接面)。

在截止狀態下，VCE很大，約為供應電壓，其VBE小於切入電壓，而在工作區中(線性區)，一般汽車電子不用此一特性區，此區大部份為小訊號放大用，如音響，微弱信號真實放大等，唯有在速度控制(如冷氣風速大小等)才用到此一特性，利用IB大小來控制IC大小，此時hfe就很重要。
