四、MAZDA(馬自達)定速控制系統自我診斷
定速系統之自我診斷有兩個功能，一為故障碼記憶讀取，另一為開關作用測試，

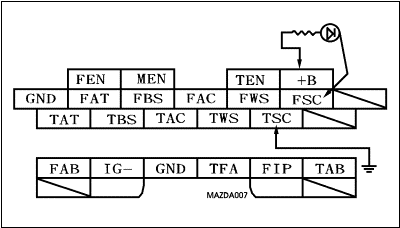

進行診斷可利用儀錶板上的「CRUISE」燈或由診斷座利用LED燈及跨線方法
來進行診斷。
(一)、利用儀錶板上「CRUISE」指示燈進行，定速系統自我診斷的程序：
1.故障碼讀取：
(1).點火開關
KEY-ON。
(2).定速開關(CRUISE
MAIN)也按在ON。
(3).按住(RESUME/ACCEL)按鍵3秒鐘以上。
(4).此時「CRUISE」燈會亮，3秒後再熄滅2秒後即開始閃爍故障碼，
如果沒有任何故障碼時，燈即不會閃爍。
2.故障碼清除：
(1).先關掉(CRUISE
MAIN)到OFF。
(2).再關掉點火開關。
(3).發動引擎並加速到16公里/小時以上，即可清除故障碼。
3.定速系統故障碼表
|
故障碼
|
內
容
|
|
1
|
＊
定速伺服，剎車開關，線路不良或電腦搭鐵不良。
|
|
5
|
＊
STOP 20A保險絲不良或電腦供電，電源不足。
|
|
7
|
＊
剎車信號一直在作用狀態。
|
|
11
|
＊
SET/COAST開關一直在作用狀態的信號。
|
|
15
|
＊
定速電腦不良。
|
4.開關功能測試
(1).點火開關ON，並確認定速是關掉的。(CRUISE燈是熄)。
(2).將變速箱檔位不要放在N或P檔。
(3).同時按下(RESUME/ACCEL鍵及CRUISE
MAIN鍵)，此時"CRUISE"燈會亮。
(4).然後放開以上兩個鍵。
(5).此時當你按下任何一個按鍵時，CRUISE燈均會閃爍一個碼，表示確認開關
在作用。(請參閱開關功能測試碼表)
(6).當要離開該功能時，只要OFF定速開關及點火開關即可以。
|
