B2CG83K1 - 307 AUTOMATIKGETRIEBE AL4
AUSBAU - EINBAU AUTOMATIKGETRIEBE-ÖLTEMPERATURGEBER AUTOAKTIV (AL4)
1 - AUSBAU
SCHALTGERÄT (HYDRAULIKBLOCK) AUSBAUEN .

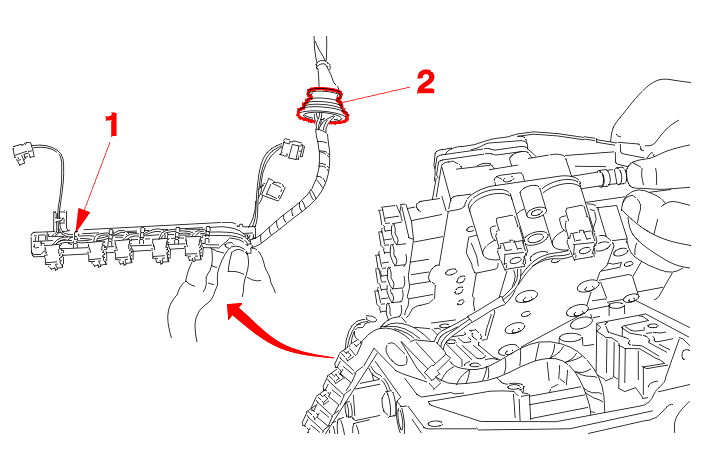

HINWEIS : um den Öltemperaturfühler (1) ersetzen zu können, muß der gesamte elektrische Leitungsstrang des hydraulischen Schaltgeräts ersetzt werden .

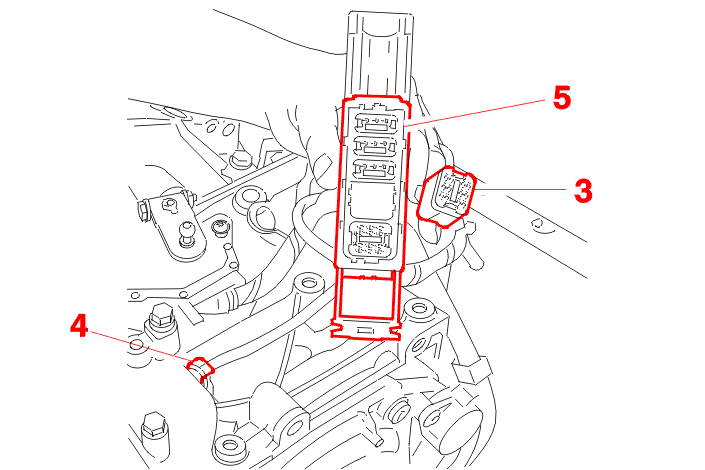

Den 12-poligen gelben Stecker (3) des modularen Steckers (5) abziehen .
Klammer (4) ausbauen .
Leitungsstrang auf der Seite des Schaltgeräts abziehen .
2 - EINBAU
Beim Einbau des Leitungsstrangs auf seinen Verlauf, insbesondere in den Kabelschienen achten, um Einklemmen bei der Montage des hydraulischen Schaltgeräts zu vermeiden .
Einbauen :
EINSTELLUNG DER INNEREN WÄHLBETÄTIGUNG DURCHFÜHREN .
Einbauen :
3 - EINSTELLUNG DER INNEREN WÄHLBETÄTIGUNG
WICHTIG : diese Einstellung grundsätzlich bei Arbeiten am Schaltgerät oder an der inneren Wählbetätigung durchführen .
Die Einstellung erfolgt bei ausgebautem Schaltgerätgehäuse (10) und gelöster Seilzugbetätigung .

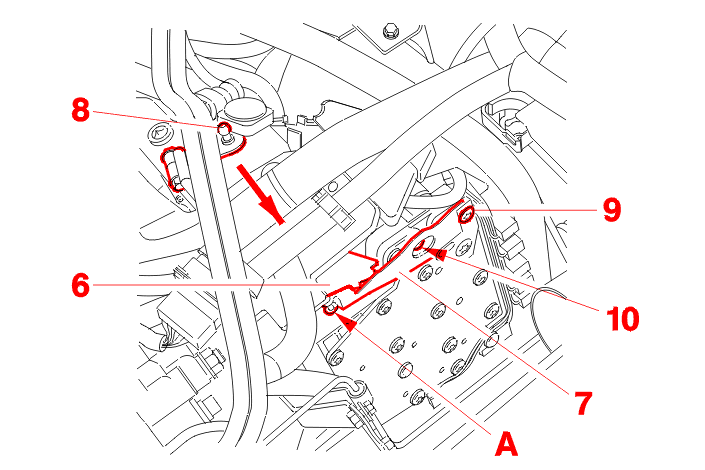

Den Hebel (8) in Stellung 2 bringen und während des Arbeitsvorgangs am mechanischen Anschlag halten .
HINWEIS : um die Stellung 2 des Hebels (8) zu erreichen, diesen nach vorn am Anschlag halten .
Die Bundschraube (9) lösen .
Die Rolle A der Lamelle (7) in die Raste Stellung 2 des Zahnsegments (6) bringen .
Schraube (10) ausbauen .

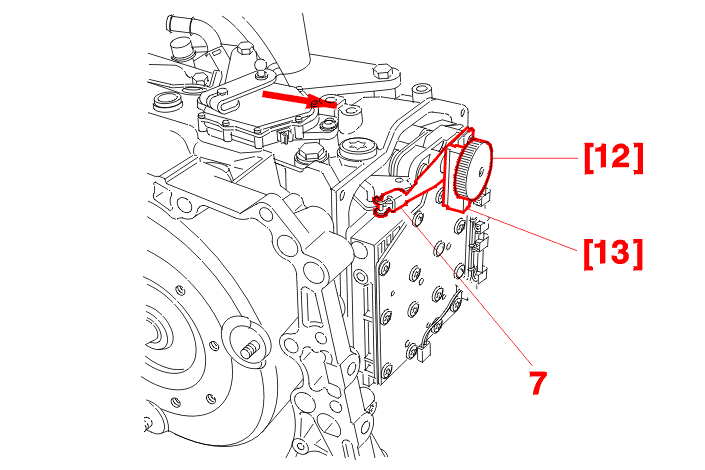

Das Werkzeug [13] an der Breitseite der Lamelle (7) im Bereich der Schraube (10) zur Auflage bringen .
Die Einheit mit Hilfe des Rändelkopfs der Einstellschraube [1] fixieren .
Die Schraube (9) anziehen 0,9 m.daN .
Werkzeuge [12] - [13] abnehmen .
Schraube (10) einbauen : Anzug mit 0,75 daNm .
WICHTIG : einwandfreie Funktion der Wählbetätigung in allen Stellungen überprüfen; es darf kein übermäßiger Weg des Hebels vorliegen, wenn er sich in Stellung 2 befindet + EINSTELLUNG DES MEHRFUNKTIONSSCHALTERS DURCHFÜHREN .
