B1EG23K1 - 307 MOTEUR DW10TD

DÉPOSE - REPOSE COURROIE DE DISTRIBUTION

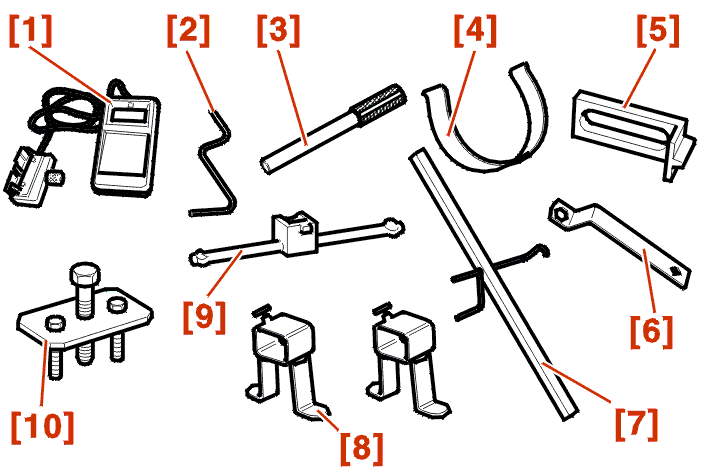

1 - OUTILLAGE SPÉCIAL


[1] Appareil de mesure de tension de courroie (-).0192 .

[2] Pige de calage du vilebrequin (-).0188-Y .

[3] Pige d'arbre à cames (-).0188-M .

[4] Épingle de maintien de courroie (-).0188-K .

[5] Arrêtoir de volant moteur (-).0188-F .

[6] Clé d'entraînement de vilebrequin (-).0117-EZ .

[7] Traverse (-).0911-AY .

[8] Support (-).0911-A2 .

[9] Levier de tension (-).0188-J2 .

[10] Extracteur de poulie (-).0188-P .

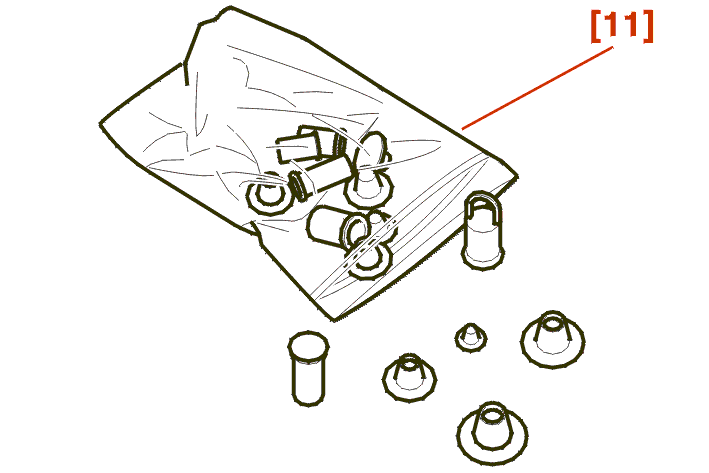

[11] Kit obturateurs (-).0188-T .

2 - DÉPOSE


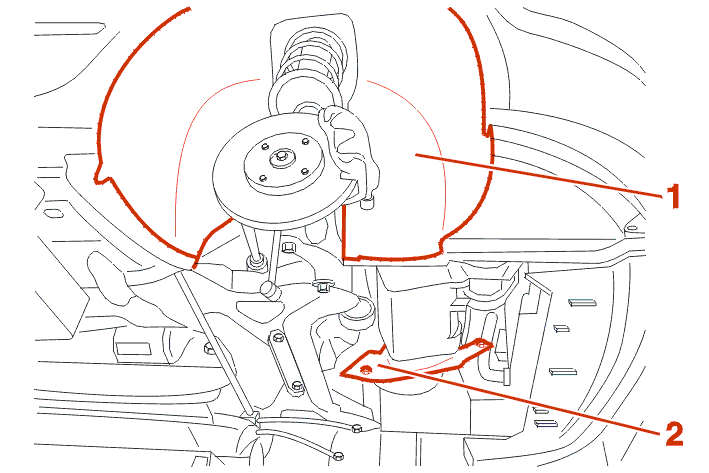

Déposer :

Bloquer le volant moteur à l'aide de l'arrêtoir [5] .

Reposer la vis de poulie d'entraînement des accessoires .

Reposer la vis sans la rondelle .

Déposer l'outil [5] .

Déposer la poulie d'entraînement des accessoires à l'aide de l'outil [10] .

Désolidariser la ligne d'échappement du turbo .

IMPÉRATIF : désaccoupler la ligne d'échappement pour éviter de détruire le flexible ; celui-ci ne supporte pas les contraintes en torsion, traction, ni flexion provoquées par la dépose de l'un des supports du groupe motopropulseur .


Déposer :

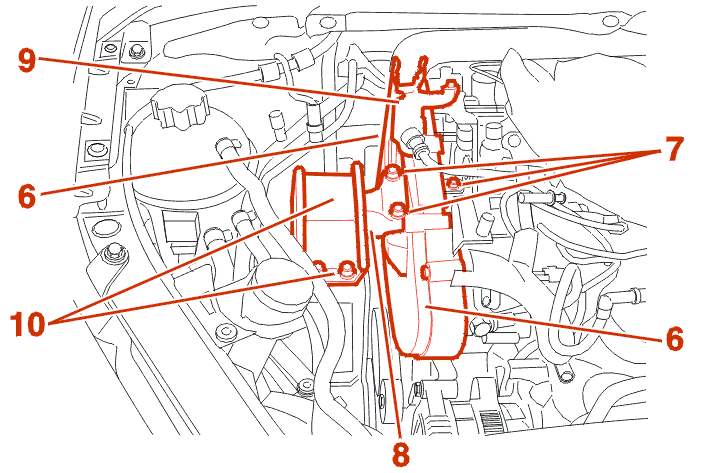

Soutenir le moteur à l'aide de l'outil [7] - [8] .

Protéger le faisceau du radiateur par un carton fort découpé aux dimensions du radiateur .


Déposer :

Tourner le vilebrequin avec l'outil [6] .


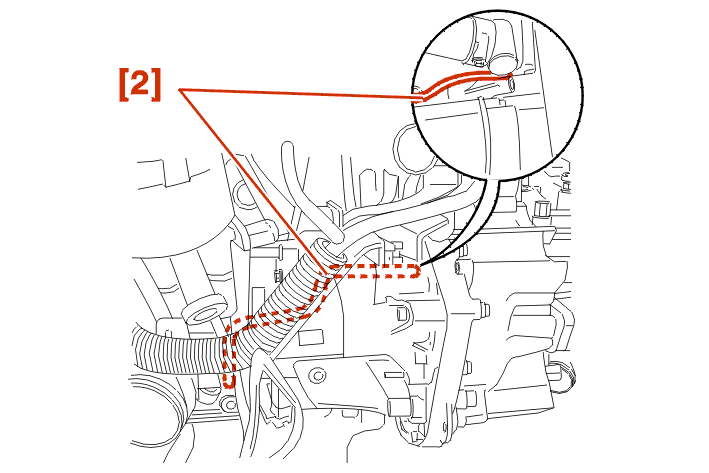

Piger :


Débloquer l'écrou du galet tendeur (11) .

Resserrer la fixation en position détendue maxi .

Déposer la courroie de distribution .

3 - REPOSE

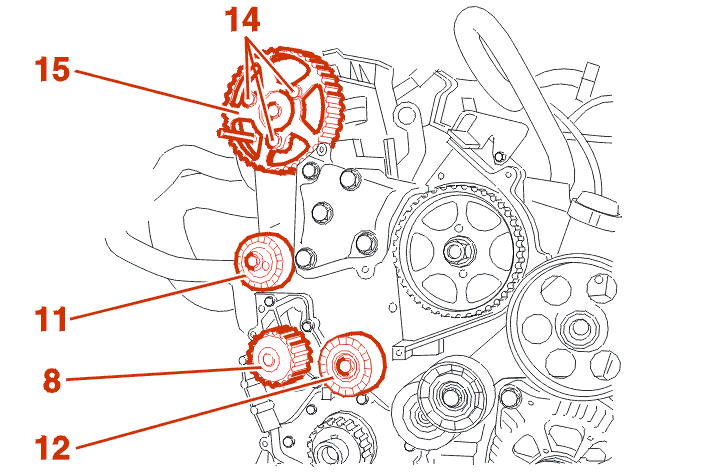

IMPÉRATIF : vérifier que les galets (11) - (12) ainsi que la pompe à eau (8) tournent librement (absence de jeu et point dur) ; vérifier également que ces galets ne sont pas bruyants et/ou qu'ils ne présentent pas de projections de graisse .

NOTA : en cas de remplacement ; serrer la vis (12) à 4.3 m.daN .

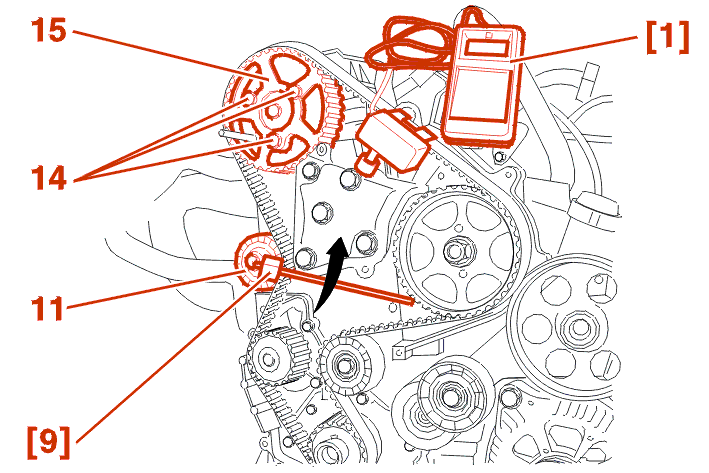

Desserrer les vis (14) .

Contrôler la libre rotation de la poulie (15) sur son moyeu .

Serrer les vis (14) à la main .

Tourner la poulie (15) dans le sens horaire jusqu'en butée à fond de boutonnières .

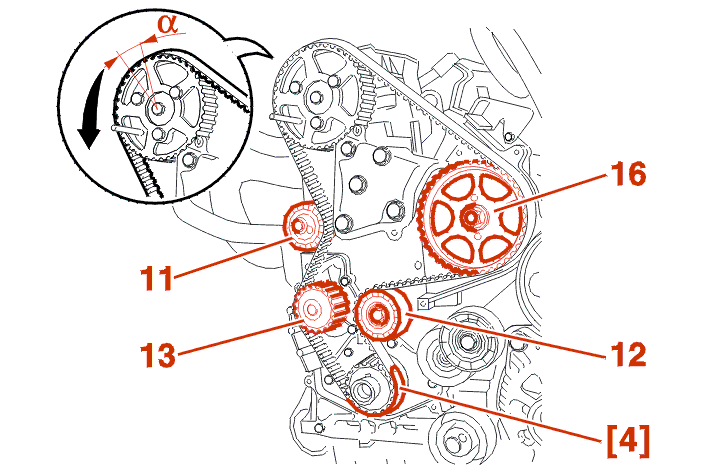

Reposer la courroie de distribution, brin bien tendu, dans l'ordre suivant :

Plaquer la courroie de distribution sur la poulie (16) .

Tourner légèrement le pignon d'arbre à cames dans le sens inverse de rotation moteur afin d'engager la courroie sur le pignon .

ATTENTION : le déplacement angulaire (α) de la poulie par rapport à la courroie ne doit pas être supérieur à la largeur d'une dent .

Engager la courroie sur le galet tendeur (12) et sur le pignon de pompe à eau (13) .

Mettre le galet tendeur (11) en contact avec la courroie .

Préserrer la vis (11) de fixation du galet tendeur à 0.1 m.daN .

Déposer l'outil [4] .

4 - PRÉTENSION DE POSE DE LA COURROIE DE DISTRIBUTION


Mettre en place l'outil [1] .

NOTA : vérifier que l'outil n'est pas en contact avec son environnement .

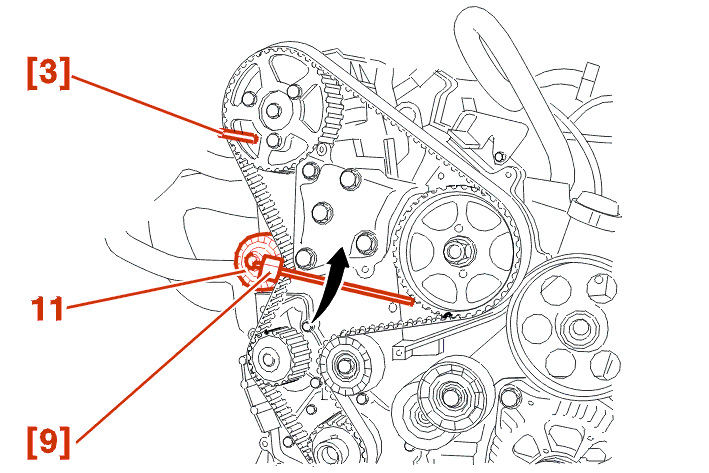

Tourner le galet tendeur (11) dans le sens inverse des aiguilles d'une montre, à l'aide de l'outil [9] .

Afficher 98 ± 2 unités SEEM .

Serrer la vis (11) à 2.3 m.daN sans modifier la position du galet .

Déposer l'outil [1] .

IMPÉRATIF : en déposant une vis (14) sur la poulie (15), s'assurer que ces vis ne sont pas en butée de boutonnière ; dans ce cas, reprendre l'opération de repose de la courroie de distribution .

Serrer les vis (14) à 2 m.daN .

Déposer les piges de calage [3] - [2] .

Effectuer 8 tours moteur dans le sens normal de rotation .

IMPÉRATIF : ne jamais revenir en arrière avec le vilebrequin .

5 - TENSION DE POSE DE LA COURROIE DE DISTRIBUTION


Reposer les piges [2] -[3] .

Desserrer les vis (14) .

Serrer les vis (14) à la main .

Desserrer les vis (14) de 1/6 de tour .

Desserrer la vis (17) .

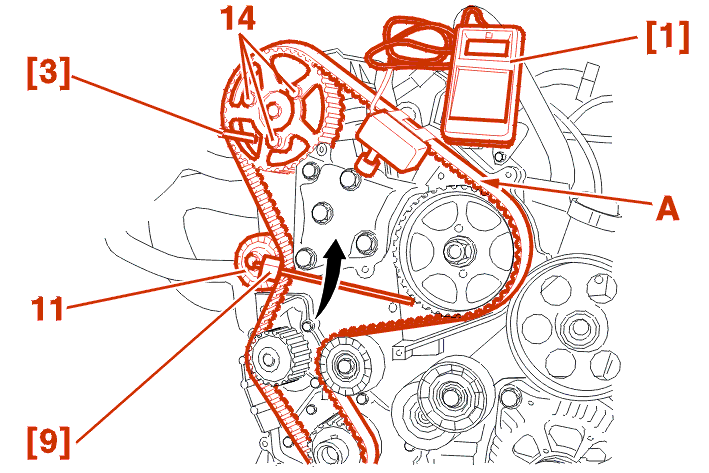

Mettre en place l'outil [1] sur le brin (A) .

Tourner le galet tendeur dans le sens inverse des aiguilles d'une montre, à l'aide de l'outil [9] .

Afficher 54 ± 2 unités SEEM .

Serrer la vis (17) à 2.3 m.daN sans modifier la position du galet .

Serrer les vis (14) à 2 m.daN .

Déposer l'outil [1] pour relâcher les efforts internes .

Reposer l'outil [1] .

La valeur de tension doit être comprise entre 51 et 57 unités SEEM .

IMPÉRATIF : valeur relevée en dehors de la tolérance : détendre la courroie et recommencer l'opération .

Déposer :

6 - CONTRÔLE DU CALAGE DE LA DISTRIBUTION

Effectuer 2 tours dans le sens de rotation moteur sans revenir en arrière .

Reposer la pige [2] .

IMPÉRATIF : vérifier visuellement que le décalage entre le trou de moyeux d'arbres à cames et le trou de pigeage correspondant ne soit pas supérieur à 1 mm .

Déposer la pige [2] .

Reposer :

Reposer l'outil [5] .

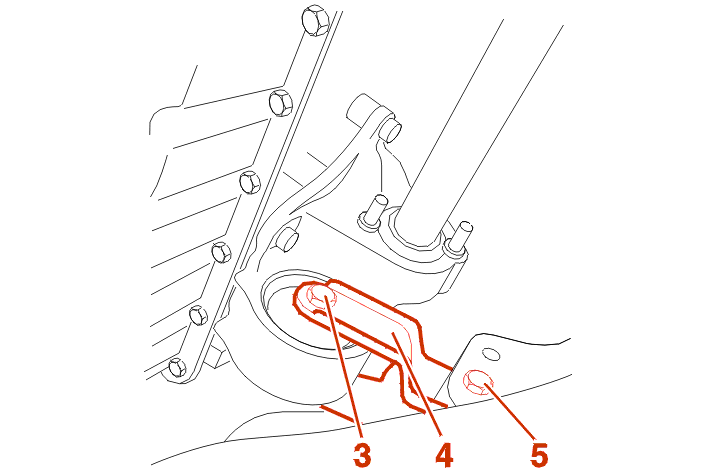

Reposer la biellette anticouple (4) .

Serrer :

Reposer la poulie d'entraînement des accessoires .

Nettoyer le taraudage de la vis de poulie dans le vilebrequin en utilisant un taraud M16 X 150 .

Brosser le filetage de la vis .

Serrage :

Contrôler le serrage :

Dans le cas contraire :

REPOSER LA COURROIE D'ENTRAÎNEMENT DES ACCESSOIRES .

Déposer l'outil [5] .

IMPÉRATIF : remplacer systématiquement les colliers d'échappement .

Serrer les vis de roues à 9 m.daN .

Reposer les différents organes en procédant dans l'ordre inverse des opérations de dépose .

Initialiser les différents calculateurs .
