B1HG37K1 - 307 MOTEUR DV4TD
DÉPOSE - REPOSE RAMPE D'INJECTION COMMUNE HAUTE PRESSION CARBURANT
1 - OUTILLAGE SPÉCIAL
[1] Kit de bouchons (-).0194-T .
[2] Coffret de serrage (-).1609-ZZ .
2 - DÉPOSE
Débrancher la batterie .
Déposer :
NETTOYER LES RACCORDS HAUTE PRESSION AVANT DESSERRAGE .

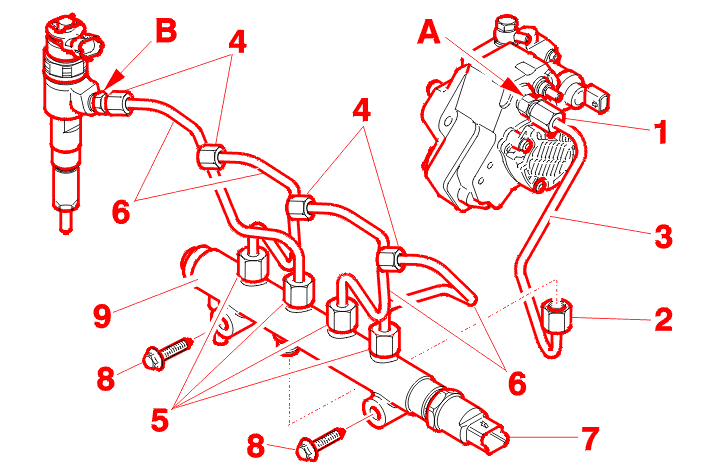

Maintenir l'embout (A) .
Desserrer le raccord de sortie de pompe (1) .
Desserrer le raccord d'entrée de rampe d'injection (2) .
Déposer le tuyau (3) .
Maintenir l'embout (B) .
Desserrer :
Déposer les tuyaux (6) .
Obturer les orifices à l'aide du kit de bouchons [2] .
Déposer le tuyau de retour carburant sur la rampe d'injection .
Desserrer les vis (8) .
Déposer la rampe d'injection (9) .
Débrancher le capteur haute pression (7) .
IMPÉRATIF : ne pas dissocier le capteur de haute pression (7) de la rampe d'alimentation (9) .
3 - REPOSE
Remplacer le ou les tuyau(x) haute pression déposé(s) ainsi que les joints d'étanchéité .
Reposer la rampe d'injection (9) .
Rebrancher le capteur haute pression carburant (7) .
Reposer un tube haute pression neuf (3) .
Serrer les raccords (1) - (2) à la main .
Maintenir l'embout (A) .
Serrer ; Les raccords (1) - (2) :
Reposer les tubes (6) neufs .
Serrer les raccords (4) - (5) à la main .
ATTENTION : s'il est impossible de mettre en place les tubes: déposer les injecteurs et suivre la méthode de repose des injecteurs .
Serrer les vis (8) à 2.3 m.daN .
Maintenir l'embout (B) .
Serrer ; Les raccords (4) - (5) :
Reposer :
Faire un essai sur route :
Déposer :
Reposer :
