B3EG19K1 - 307 MOTEUR EW10J4 MOTEUR DW10TD MOTEUR TU5JP4 MOTEUR DW10ATED

DÉPOSE - REPOSE MÉCANISME DE DIRECTION

1 - OUTILLAGE SPÉCIAL

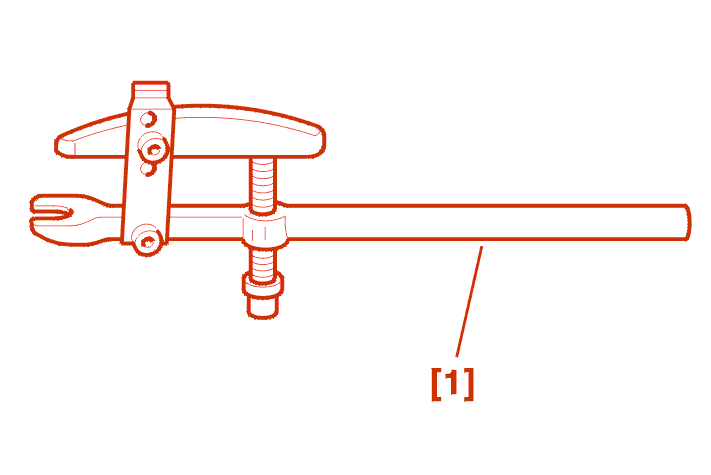

[1] extracteur de rotule (-).0709 .

2 - DÉPOSE

Lever et caler le véhicule, roues avant pendantes .

Déposer :

• les roues
• les écrous de rotule de direction

Désaccoupler les rotules de direction à l'aide de l'extracteur [1] .

VIDANGER LE CIRCUIT HYDRAULIQUE .

ATTENTION : pour éviter de polluer le circuit de direction assistée, obturer à l'aide de bouchons plastiques les deux orifices de la valve distributrice et les deux tuyaux de direction .

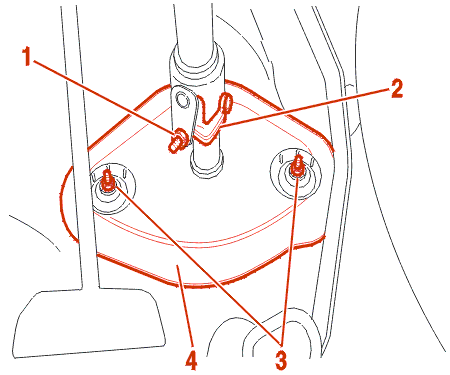

Déposer la vis (1) .

Dégager le cardan de direction en écartant le clip de sécurité (2) .

Déposer :

• les écrous (3)
• le joint (4)

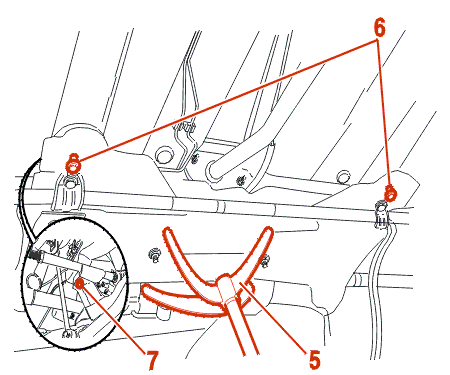

Maintenir le berceau avec un vérin (5) .

Déposer les vis (6) - (7) .

MOTEUR DW10TD MOTEUR DW10ATED

Désaccoupler les silentblocs d'échappement en liaison avec le berceau .

TOUS TYPES

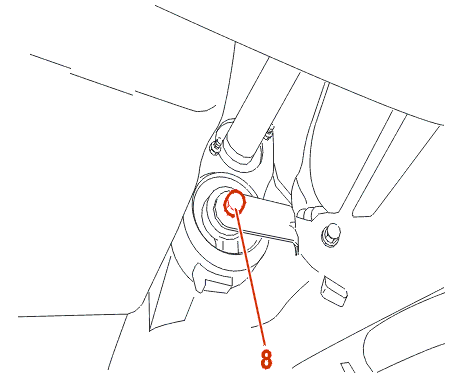

Déposer la vis (8) .

Descendre le berceau de 60 mm .

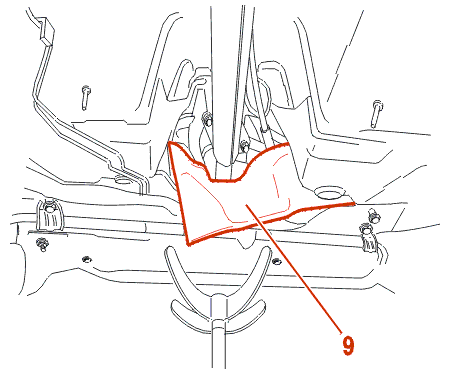

Déposer l'écran thermique (9) .

Débrider les canalisations de direction à proximité de la valve .

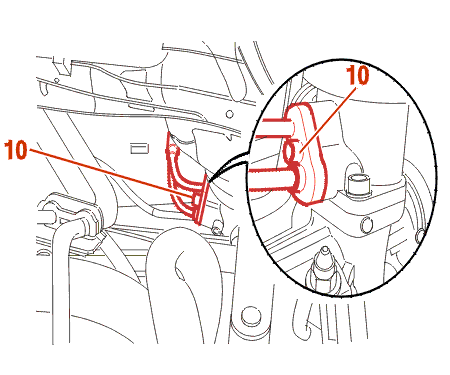

Déposer la vis (10) .

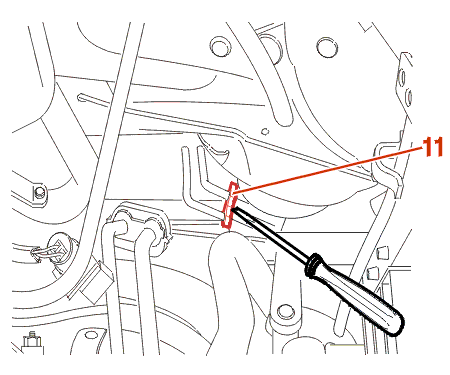

À l'aide d'un tournevis, écarter la bride (11) de la valve .

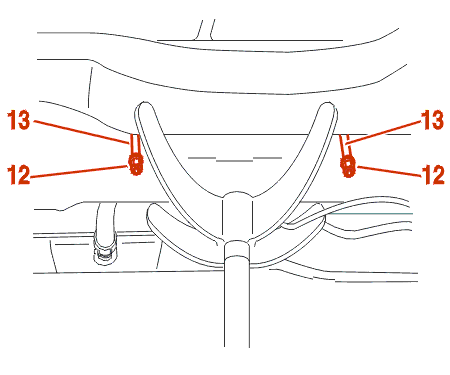

Déposer :

• les écrous (12)
• les goujons (13)
• les rondelles crantées qui se trouvent entre le mécanisme de direction et le berceau

Déposer le mécanisme de direction en le dégageant par le passage de roue côté conducteur .

3 - REPOSE

Remplacer systématiquement :

• les goujons (13)
• les écrous Nylstop
• les joints toriques des canalisations haute et basse pressions

Légende :

• (DD) : direction à droite
• (DG) : direction à gauche

Contrôler le bon positionnement du joint (14) sur le bossage (A) par rapport au côté de conduite du véhicule .

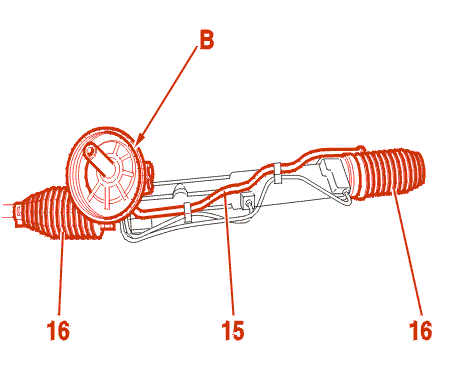

Graisser ( Graisse LUBRICOMET SP70) : La portée (B) .

Vérifier le bon bridage du tuyau (15) et de son emboîtement sur les soufflets (16) .

Procéder dans l'ordre inverse des opérations de dépose .

IMPÉRATIF : serrer les goujons (13) à 0.75 m.daN: un couple de serrage supérieur à 0.75 m.daN endommagerait le mécanisme de direction .

ATTENTION : ne pas oublier de reposer les rondelles crantées entre le mécanisme de direction et le berceau .

Couple(s) de serrage :

• les goujons (13) : 0.75 m.daN
• fixation du berceau sur caisse : 11 m.daN
• écrou fixation (14) du mécanisme de direction sur berceau : 8 m.daN
• fixation (1) axe inférieur de colonne de direction : 2.5 m.daN
• écrou de rotule de direction : 3.5 m.daN
• fixation bride sur valve : 1.9 m.daN
• la vis (8) : 5.4 m.daN

REMPLIR ET PURGER LE CIRCUIT D'ASSISTANCE DE DIRECTION .

Utiliser de l'huile neuve pour les remplissages et appoints du circuit .

Régler le parallélisme .
