B3EG1BK1 - 307

DÉPOSE - REPOSE BIELLES DE CONNEXION DE DIRECTION

1 - OUTILLAGE SPÉCIAL

[1] Dispositif antirotation crémaillère (-).0721-B .

[2] Clé à rouleau (-).0721-A .

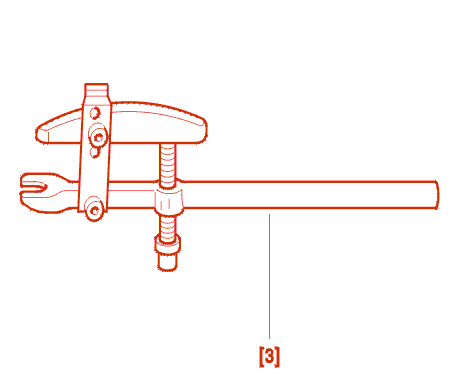

[3] extracteur de rotule (-).0709 .

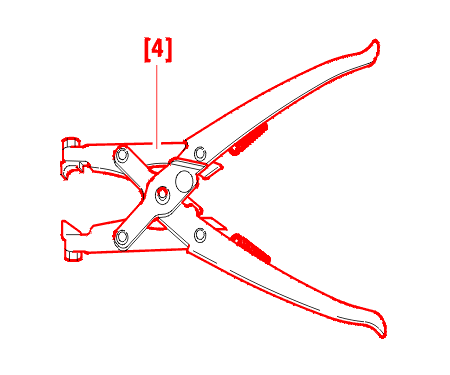

[4] Pince à colliers CLIC (-).0172-Z .

2 - DÉPOSE

Mettre le véhicule sur un pont élévateur deux colonnes .

Déposer les roues avant .

NOTA : l'outil [1] évite d'endommager le mécanisme de direction lors du desserrage-serrage de la bielle de connexion .

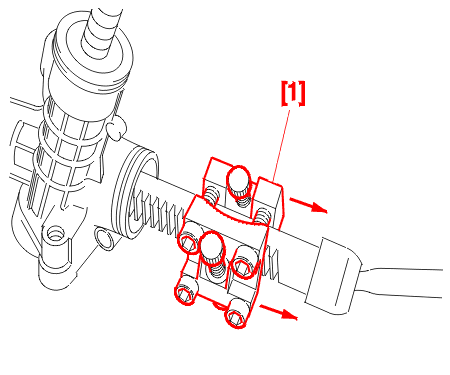

IMPÉRATIF : l'outil [1] doit être mis en place sur les dentures de la crémaillère, à gauche en direction à gauche, à droite en direction à droite .

Côté pignon valve distributrice :

• débloquer l'écrou de réglage du parallélisme
• déposer l'écrou de rotule de direction
• désaccoupler la rotule de direction à l'aide de l'extracteur [3]
• déposer la rotule de direction

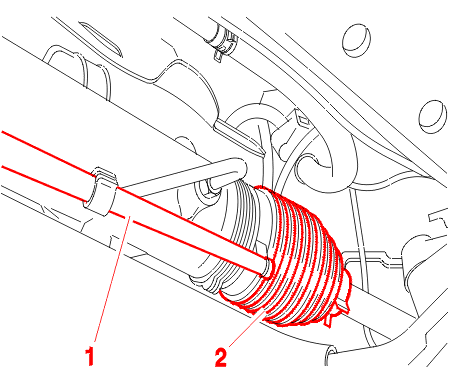

Déboîter le tuyau (1) du soufflet (2) .

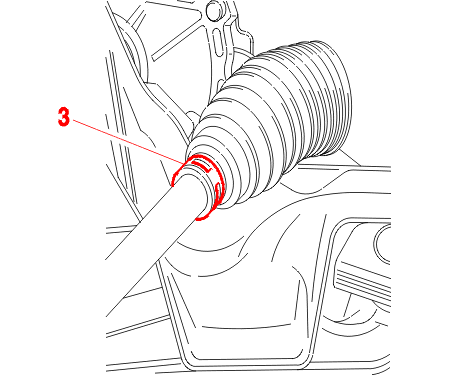

Déposer le collier (3) .

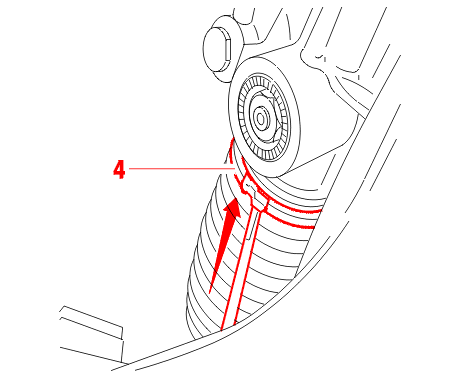

Déposer le collier (4) .

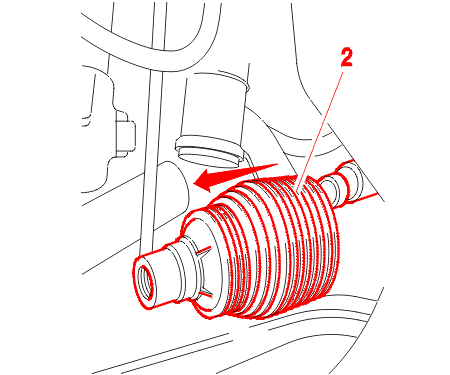

Dégager le soufflet d'étanchéité (2) .

NOTA : utiliser un produit de glissement (graisse TOTAL N3924 / N3945) .

DIRECTION À GAUCHE

Braquer à fond vers la gauche .

DIRECTION À DROITE

Braquer à fond vers la droite .

TOUS TYPES

Tourner le volant en sens inverse de 1/8 de tour environ .

Positionner l'outil [1] le plus possible en bout de la denture de crémaillère et de manière que les appuis rotulés de l'outil [1] puissent prendre contact sur des éléments mécaniques (berceau, barre antidévers...) .

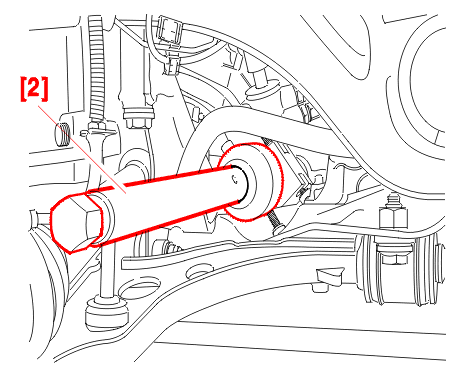

Mettre en place l'outil [2] sur la bielle de connexion à remplacer .

NOTA : en cas de remplacement de la bielle de connexion côté opposé au pignon, déposer le soufflet mais laisser l'outil [1] en place du côté pignon .

Déposer la bielle de connexion (À l'aide de l'outil [2]) .

3 - REPOSE

Reposer la bielle de connexion sur la crémaillère .

À l'aide de l'outil [2], serrer la bielle de connexion ; 8 m.daN .

Déposer l'outil [1] .

Graisser (Graisse TOTAL N3924 / N3945) :

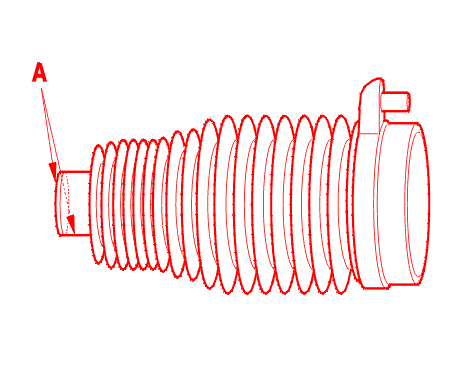

• les portées (A) du soufflet de crémaillère(4)
• la crémaillère

Reposer un soufflet neuf (2) .

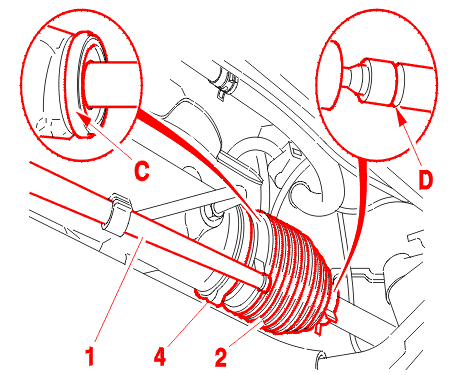

ATTENTION : positionner correctement les portées du soufflet en (C) et (D) .

Reposer et serrer le collier de maintien neuf (4) à l'aide de la pince à collier [4] .

Emboîter le tuyau (1) sur le soufflet (2) .

Reposer :

• le collier (3) ; à l'aide de l'outil [4]
• la rotule de direction ; serrer l'écrou à 3.5 m.daN

RÉGLER LE PARALLÉLISME .

Effectuer un apprentissage capteur angle volant à l'aide de l'outil de diagnostic DIAG 2000 .
