B3EG1CK1 - 307

DÉPOSE - REPOSE GROUPE ÉLECTROPOMPE DIRECTION ASSISTÉE

1 - DÉPOSE

ATTENTION : intervenir avec soin afin d'éviter l'entrée des particules polluantes .

Déposer :

• le cache-style
• la goulotte de remplissage du réservoir de liquide de lave-glace

Lever le véhicule .

VIDANGER LE CIRCUIT HYDRAULIQUE .

ATTENTION : la présence d'huile sur la connectique du groupe électropompe est absolument proscrite .

Déposer :

• la roue avant droite
• le pare-boue avant droit

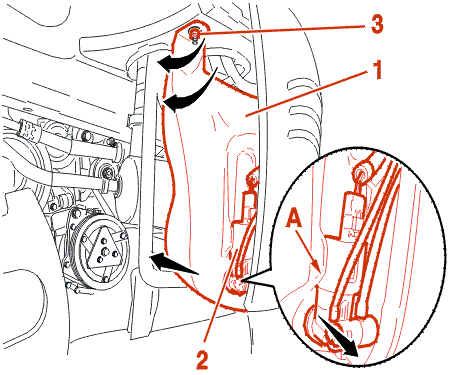

Vidanger le réservoir de liquide de lave-glace (1) en déposant la pompe électrique (2) en (A) .

Déposer l'écrou (3) .

Véhicule équipé de lave-projecteurs : (suivant équipement) .

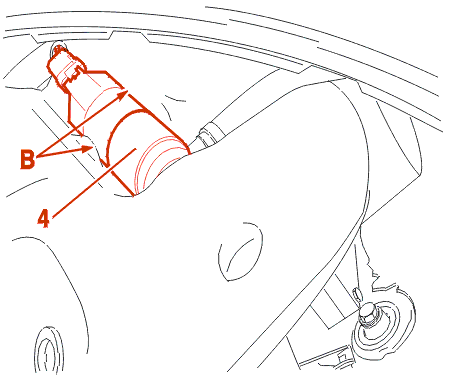

Déposer la pompe électrique (4) en (B) .

Déposer le réservoir de liquide de lave-glace (1) .

Déposer la vis (5) .

Écarter les tuyaux (6) - (7) (ne pas vriller le tuyau (7)) .

Obturer les orifices .

IMPÉRATIF : couper le contact avant toute déconnexion du groupe électropompe .

Débrancher les connexions électriques .

Déposer :

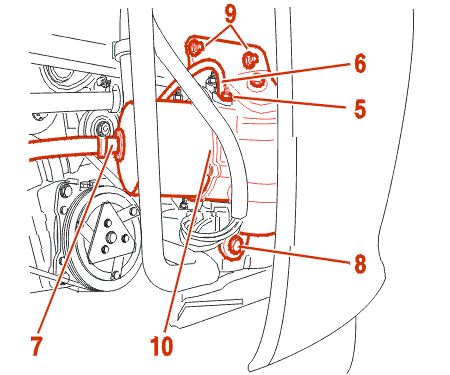

• la vis de fixation inférieure (8)
• les vis de fixation supérieure (9)
• la pompe d'assistance de direction (10)

2 - REPOSE

IMPÉRATIF : remettre systématiquement la rondelle de la vis de fixation inférieure (8) ; remplacer systématiquement le collier du tuyau (7) .

ATTENTION : vérifier le bon positionnement de la patte supérieure de fixation du réservoir de liquide de lave-glace .

Procéder dans l'ordre inverse des opérations de dépose .

Couples de serrage :

• la vis (5) : 9 m.daN
• la vis de fixation inférieure (8) : 1.7 m.daN
• les vis de fixation supérieure (9) : 2.3 m.daN
• l'écrou (3) : 0.5 m.daN

Remplir le réservoir de liquide de lave glace .

IMPÉRATIF : utiliser de l'huile neuve pour les remplissages et appoints du circuit .

REMPLIR ET PURGER LE CIRCUIT HYDRAULIQUE .

Réinitialiser les différents calculateurs .
